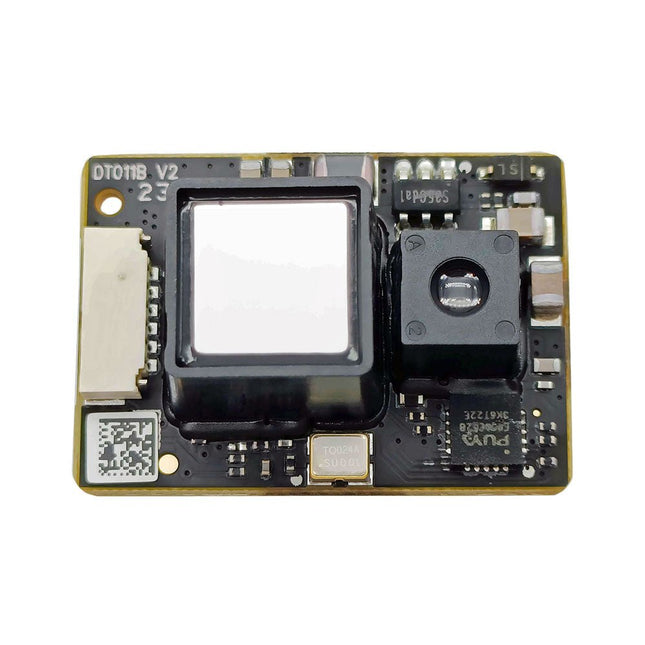

YDLIDAR SDM18 is a high-performance single-point LiDAR. Based on the principle of ToF, it is equipped with related optics, electricity, and algorithm design to achieve high-precision laser distance measurement and outputting high frame rate point cloud data of the scanning environment. It can be used for UAV alt-hold, robot obstacle avoidance and navigation, etc. Spécifications High Ranging frequency: 50-250 Hz Range Distance: 0.2-18 m FDA Class I eye safety standard Support UART and I²C interfaces Dimensions: 21 x 15 x 7.87 mm Weight: 1.35 g Applications UAV alt-hold and obstacle avoidance Robot obstacle avoidance Intelligent equipment obstacle avoidance Navigation and obstacle avoidance of home service robots / robot vacuum cleaners Téléchargements Datasheet User Manual Development Manual SDK Tool ROS

Lis Plus Moins

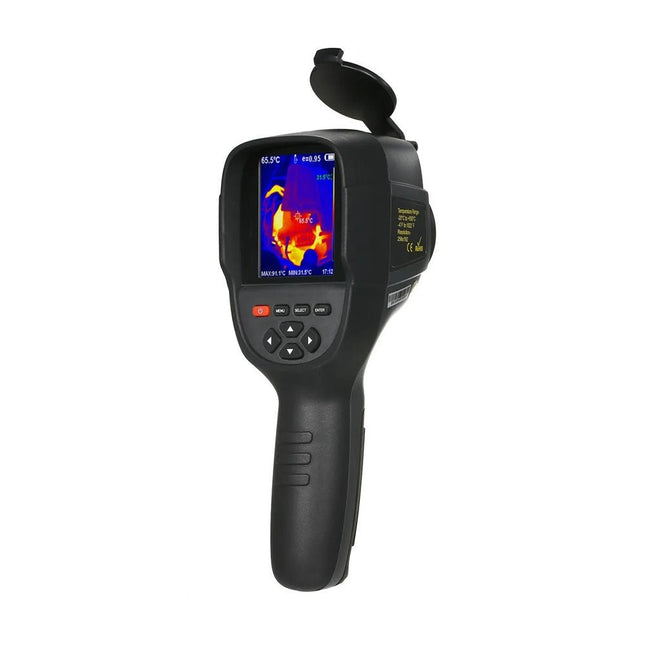

La Hti HT-18+ est une caméra thermique professionnelle conçue pour des mesures précises de température et une imagerie thermique en temps réel. Il possède une résolution infrarouge impressionnante de 256 x 192 pixels à une fréquence d'images de 25 Hz, ce qui permet d'obtenir des images thermiques claires et détaillées. La plage de mesure de température s'étend de −20°C à +550°C, avec une précision de mesure de ±2°C ou ±2%. La caméra est équipée d'un écran couleur de 3,2 pouces pour une visualisation facile des images thermiques. Il propose cinq palettes de couleurs différentes – arc-en-ciel, rouge fer, couleur froide, noir et blanc et blanc et noir – pour adapter l'affichage aux différentes exigences. Il dispose également d'une mémoire intégrée de 4 Go pour stocker des images et des vidéos au format JPG ou MP4, qui peuvent être transférées vers un ordinateur via une connexion USB. Spécifications Résolution infrarouge 256 x 192 Bande de réponse infrarouge 8 à 14 μm Taille de cellule 12 μm NETD ≤50 mK à 25°C, @F/1.1 Longueur focale de l'objectif 3,2 mm IFOV 3,75 milliards Angle de champ 56° x 42° Mode mise au point Mise au point libre Plage de mesure de la température −20°C~550°C Précision des mesures −15°C à 550°C (±2°C ou ±2%)−20°C à −15°C (±4°C) Résolution de la mesure de la température 0,1°C Mode de mesure de la température Suivi du point central/des points chauds et froids Palette de couleurs Arc-en-ciel, oxyde de fer rouge, couleur froide, noir et blanc. blanc, blanc et amp; noir Paramètre d'émissivité Réglable de 0,01 à 1,00 Fréquence d'image de l'imagerie thermique ≤25 Hz Résolution de la lumière visible 640 x 480 Taille de l'écran 3,2 pouces (240 x 320) Mode d'affichage des images Infrarouge/lumière visible/fusion double lumière Stockage de l'appareil EMMC 4 Go intégré (l'espace de stockage disponible pour l'utilisateur est d'environ 3 Go Format d'image/vidéo de stockage JPG/MP4 Méthode d'exportation d'image/vidéo Connexion USB à l'exportation vers un ordinateur Fonction d'analyse d'image Prise en charge de l'analyse hors ligne sur PC Type de batterie Batterie au lithium rechargeable amovible dédiée Capacité de la batterie 2200 mAh Temps de travail 2 à 3 heures Interface d'alimentation Micro-USB Configuration de l'alimentation 5 minutes, 20 minutes, pas d'arrêt automatique Température de fonctionnement −10°C à +50°C Humidité relative 10% à 85% HR (sans condensation) Langues des menus Anglais, allemand, italien, chinois Dimensions 90 x 105 x 223 mm Poids 389 g Inclus 1x Hti HT-18+ Caméra d'imagerie thermique 1x Câble USB 1x Manuel Téléchargements Manual

Lis Plus Moins

L'Arduino Nano est une petite carte, complète et facile à monter sur une planche à pain, basée sur l'ATmega328 (Arduino Nano 3.x). Il possède plus ou moins les mêmes fonctionnalités que l'Arduino Duemilanove, mais dans un emballage différent. Il lui manque seulement une prise d'alimentation en courant continu et elle fonctionne avec un câble USB Mini-B au lieu d'un câble standard. Caractéristiques Microcontrôleur ATmega328 Tension de fonctionnement (niveau logique) 5 V Tension d'entrée (recommandée) 7-12 V Tension d'entrée (limites) 6-20V Broches d'E/S numériques 14 (dont 6 avec sortie PWM) Broches d'entrée analogique 8 Courant CC par broche E/S 40mA Mémoire flash 16 Ko (ATmega168) ou 32 Ko (ATmega328) dont 2 Ko utilisés par le chargeur de démarrage SRAM 1 Ko (ATmega168) ou 2 Ko (ATmega328) EEPROM 512 octets (ATmega168) ou 1 Ko (ATmega328) Vitesse de l'horloge 16 MHz Dimensions 18x45mm Source de courant L'Arduino Nano peut être alimenté via la connexion USB Mini-B, une alimentation externe non régulée de 6 à 20 V (broche 30) ou une alimentation externe régulée de 5 V (broche 27). La source d'alimentation est automatiquement sélectionnée sur la source de tension la plus élevée. Mémoire L'ATmega168 dispose de 16 Ko de mémoire flash pour stocker le code (dont 2 Ko sont utilisés pour le chargeur de démarrage), 1 Ko de SRAM et 512 octets d'EEPROM. L'ATmega328 dispose de 32 Ko de mémoire flash pour le stockage du code (dont 2 Ko sont également utilisés pour le chargeur de démarrage), 2 Ko de SRAM et 1 Ko d'EEPROM. Entrée et sortie Chacune des 14 broches numériques du Nano peut être utilisée comme entrée ou sortie, en utilisant les fonctions pinMode() , digitalWrite() et digitalRead() . Ils fonctionnent à 5 V. Chaque broche peut fournir ou recevoir un maximum de 40 mA et possède une résistance de rappel interne (désactivée par défaut) de 20 à 50 kohms. Communication L'Arduino Nano dispose d'un certain nombre de fonctionnalités pour communiquer avec un ordinateur, un autre Arduino ou d'autres microcontrôleurs. Les ATmega168 et ATmega328 fournissent une communication série UART TTL (5 V), disponible sur les broches numériques 0 (RX) et 1 (TX). Un FTDI FT232RL sur la carte canalise cette communication série via USB et les pilotes FTDI (inclus avec le logiciel Arduino) fournissent un port COM virtuel au logiciel de l'ordinateur. Le logiciel Arduino comprend un moniteur série qui permet d'envoyer des données textuelles simples vers et depuis la carte Arduino. Les LED RX et TX de la carte clignoteront lorsque les données seront envoyées via la puce FTDI et la connexion USB à l'ordinateur (mais pas pour les communications série sur les broches 0 et 1). Une bibliothèque SoftwareSerial permet la communication série sur chacune des broches numériques du Nano. Programmation informatique L'Arduino Nano peut être programmé avec le logiciel Arduino ( télécharger ). L'ATmega168 ou l'ATmega328 de l'Arduino Nano est livré avec un chargeur de démarrage qui vous permet de télécharger un nouveau code sans utiliser de programmeur matériel externe. Il communique en utilisant le protocole STK500 d'origine ( référence , fichiers d'en-tête C ). Vous pouvez également contourner le chargeur de démarrage et programmer le microcontrôleur via l'en-tête ICSP (In-Circuit Serial Programming) avec Arduino ISP ou similaire ; voir ces instructions pour plus de détails. Réinitialisation automatique (logicielle) Plutôt que de nécessiter une pression physique sur le bouton de réinitialisation avant un téléchargement, l'Arduino Nano est conçu de manière à permettre sa réinitialisation par un logiciel exécuté sur un ordinateur connecté. L'une des lignes de contrôle d'alimentation matérielle (DTR) du FT232RL est connectée à la ligne de réinitialisation de l'ATmega168 ou de l'ATmega328 via un condensateur de 100 nF. Lorsque cette ligne est affirmée (prise au niveau bas), la ligne de réinitialisation descend suffisamment longtemps pour réinitialiser la puce. Le logiciel Arduino utilise cette capacité pour vous permettre de télécharger du code en appuyant simplement sur le bouton de téléchargement dans l'environnement Arduino. Cela signifie que le chargeur de démarrage peut avoir un délai d'attente plus court, car la réduction du DTR peut être bien coordonnée avec le début du téléchargement.

Lis Plus Moins

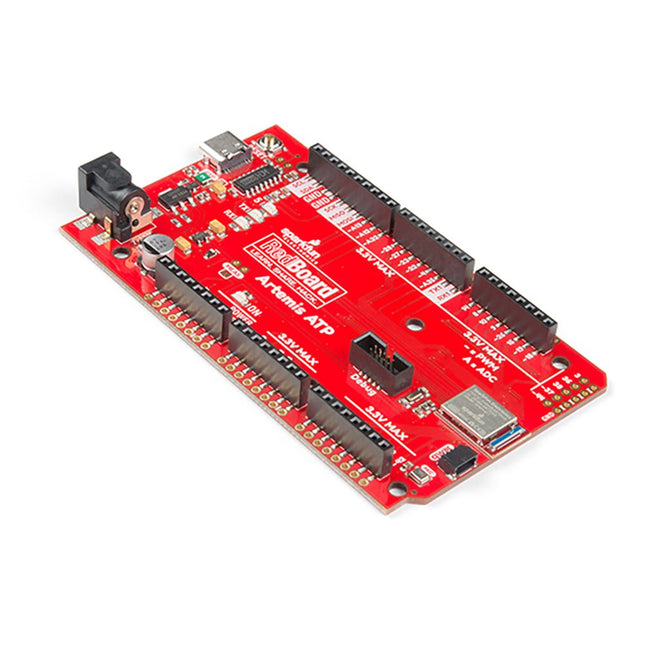

Que se passe-t-il donc avec les étiquettes sérigraphiées? Elles sont vraiment partout. Nous avons décidé d'étiqueter les pins comme exactement comme ils sont assignées sur le CI Apollo3. Cela rend la recherche de la broche avec la fonction que vous désirez beaucoup plus facile. Jetez un œil à la carte complète de la broche de la feuille de données Apollo3. Si vous avez vraiment besoin de tester la fonctionnalité SPI 4 bits de l'Artemis, vous devrez accéder aux pins 4, 22, 23 et 26. Avez-vous besoin d'essayer le port différentiel ADC 1 ? Broches 14 et 15. Le RedBoard Artemis ATP vous permettra de d'exploiter les impressionnantes capacités du module Artemis.Le RedBoard Artemis ATP a le conditionneur d'énergie amélioré et l'USB en série que nous avons affiné au fil des années sur notre gamme de produits RedBoard. Un connecteur USB-C moderne facilite la programmation. Un connecteur Qwiic facilite I²C. L'ATP est entièrement compatible avec le Core Arduino de SparkFun et peut être programmé facilement sous l'IDE Arduino. Nous avons exposé le connecteur JTAG pour les utilisateurs plus expérimentés qui préfèrent utiliser la puissance et la vitesse des outils professionnels. Si vous avez attendez beaucoup d'un GPIO avec un programme simple, prêt à être lancé sur le marché, l'ATP est le correctif dont vous avez besoin. Nous avons ajouté un micro MEMS numérique pour les gens qui veulent expérimenter avec des commandes vocales qui sont toujours disponibles avec TensorFlow et l'apprentissage automatique. Nous avons même ajouté un cavalier pratique pour mesurer la consommation de courant pour les tests de faible puissance.Avec un flash de 1 Mo et 384 Ko de RAM, vous aurez amplement de place pour vos croquis. Le module Artemis fonctionne à 48MHz avec un mode turbo 96MHz disponible et avec Bluetooth pour démarrer !Caractéristiques :Empreinte méga Arduino1M Flash / RAM 384k48 MHz / 96 MHz turbo disponible6uA/MHz (fonctionne à moins de 5 mW à plein régime)48 GPIO - toutes les interruptions capables31 canaux PWMRadio BLE intégrée10 canaux ADC avec une précision de 14 bits avec jusqu'à 2,67 millions d'échantillons par seconde pour un taux d'échantillonnage continu et multi-lots efficaceADC différentiel 2 canaux2 UARTs6 bus I²C6 autobus SPIBus SPI 2/4/8 bitsInterface PDMInterface I²SInterface sécurisée de carte à puceConnecteur Qwiic
