ESP32-C3-DevKitM-1 est une carte de développement d'entrée de gamme basée sur l'ESP32-C3-MINI-1, un module nommé pour sa petite taille. Cette carte intègre des fonctions Wi-Fi et Bluetooth LE complètes. La plupart des broches d'E/S du module ESP32-C3-MINI-1 sont réparties sur les connecteurs des deux côtés de la carte pour faciliter l'interfaçage. Les développeurs peuvent soit connecter les périphériques avec des fils de liaison, soit monter l'ESP32-C3-DevKitM-1 sur une plaque d’expérimentation. Caractéristiques ESP32-C3-MINI-1 L'ESP32-C3-MINI-1 est un module polyvalent Wi-Fi et Bluetooth LE, livré avec une antenne sur circuit imprimé. Au cœur de ce module se trouve la puce ESP32-C3FN4, qui intègre une mémoire flash de 4 Mo. La flash étant intégrée à la puce ESP32-C3FN4 plutôt qu'au module, le module ESP32-C3-MINI-1 est plus petit. 5 V à 3,3 V LDO Régulateur de tension qui convertit une alimentation de 5 V en une tension de 3,3 V. 5 V LED de mise sous tension S'allume lorsque l'alimentation USB est connectée à la carte. Tête de broche Toutes les broches GPIO disponibles (à l'exception du bus SPI pour la flash) sont réparties sur les connecteurs d’extension de la carte. Pour plus de détails, veuillez consulter le bloc d'en-tête. Bouton Boot Bouton de téléchargement. En maintenant la touche Boot enfoncée, puis en appuyant sur Reset, vous passez en mode de téléchargement de micrologiciel pour télécharger le micrologiciel via le port série. Port Micro-USB Interface USB. Alimentation de la carte ainsi que de l'interface de communication entre un ordinateur et la puce ESP32-C3FN4. Bouton de réinitialisation Appuyez sur ce bouton pour redémarrer le module. Pont USB/UART Une seule puce de pont USB-UART fournit des taux de transfert allant jusqu'à 3 Mbps. LED RVB LED RVB adressable, pilotée par GPIO 8. Téléchargements ESP32-C3 Datasheet ESP32-C3-MINI-1 Datasheet ESP32-C3-DevKitM-1 Schematic ESP32-C3-DevKitM-1 PCB Layout ESP32-C3-DevKitM-1 Dimensions

Lis (+) (–)

Dotée d’un minimum de composants discrets, la carte ESP32-PICO-KIT est entièrement fonctionnelle et expose toutes les broches de l’ESP32. Elle trouvera sa place sur la plus petite des plaques d’essai. Deux cœurs et une interface radio Comme l’ESP8266, l’ESP32 possède une interface Wi-Fi mais y ajoute le Bluetooth. Ses deux cœurs à 32 bits lui confèrent une énorme puissance, l’ESP32 fournissant de surcroît les ports et interfaces dont l’ESP8266 est dépourvu. Pour simplifier à l’extrême, l’ESP8266 est un contrôleur Wi-Fi doté de quelques E/S, alors que l’ESP32 est également un contrôleur Wi-Fi, mais complet. Périphériques ESP32 L’ESP32 comporte deux convertisseurs A/N et N/A, des circuits pour capteur tactile, un contrôleur hôte SD/SDIO/MMC, un contrôleur esclave SDIO/SPI, des interfaces UART, SPI, I²C, I²S, Ethernet MAC, MLI (PWM) pour la commande de LED et de moteurs, ainsi qu’une interface pour télécommande à infrarouge et, bien sûr, des ports GPIO. Carte de développement ESP32-PICO-KIT V4 Le système sur puce (SoC) ESP32-PICO-D4 comprend une puce ESP32 et offre 4 Mo de mémoire flash SPI dans un petit boîtier de 7 x 7 mm. L’ESP32-PICO-KIT est sa carte de liaison. Elle embarque un convertisseur USB-série facilitant la programmation et le débogage. Outre la carte, vous aurez besoin d’une chaîne de programmation. Vous trouverez sur le site Read the Docs d’Espressif une documentation complète (en anglais) et à jour. Les instructions et commandes qui y sont décrites fonctionnent comme attendu. En plus de l’indispensable guide de démarrage, le site propose quantité d’informations utiles, notamment sur le matériel et l’API. Vous pouvez développer des applications pour l’ESP32-PICO-KIT sous Windows, Linux ou Mac.

Lis (+) (–)

Caractéristiques Modèle de produit: HW-818 Tension de fonctionnement : 5 V CC. Taille du produit : 27 mm x 48,5 mm x 4,5 mm / 1,06" x 1,9" x 0,17" Flash SPI : 32 Mbits par défaut RAM : 520 Ko interne + 4 MPSRAM externe Bluetooth : normes Bluetooth 4.2 BR/EDR et BLE Wi-Fi : 802 II b/g/n/e/i Interfaces prises en charge : UART, SPI, I2C, PWM Prise en charge de la carte TF : prise en charge maximale de la 4G Port E/S : 9 Débit du port série : 115 200 BPS par défaut Format de sortie d'image : JPEG (OV2640 uniquement), BMP, GRAYSCALE Plage de spectre : 2 412-2 484 MHz Forme d'antenne : antenne PCB, gain 2 dBi. Puissance d'émission: 802.l1b : 17 + 2 dBm (1 lMbps) 802.l1g : 14+2 dBm (54 Mbit/s) 802.l1n : 13+2 dBm (MCS7)

Lis (+) (–)

La puce ESP32-C3 offre des performances de faible consommation et de fréquence radio de pointe, et prend en charge le protocole Wi-Fi IEEE802.11b/g/n et BLE 5.0. La puce est équipée d'un processeur monocœur RISC-V 32 bits avec une fréquence de fonctionnement allant jusqu'à 160 MHz. Prend en charge le développement secondaire sans utiliser d'autres microcontrôleurs ou processeurs. La puce intègre 400 Ko de SRAM, 384 Ko de ROM, 8 Ko de SRAM RTC et 4 Mo de Flash intégré prend également en charge le Flash externe. La puce prend en charge une variété d'états de fonctionnement à faible consommation d'énergie, qui peuvent répondre aux exigences de consommation d'énergie de divers scénarios d'application. Les caractéristiques uniques de la puce telles que la fonction de déclenchement d'horloge fine, la fonction de réglage dynamique de la fréquence d'horloge de tension et la fonction réglable de la puissance de sortie RF peuvent atteindre le meilleur équilibre entre la distance de communication, le taux de communication et la consommation d'énergie. Le module ESP-C3-12F fournit une multitude d'interfaces périphériques, notamment UART, PWM, SPI, I²S, I²C, ADC, capteur de température et jusqu'à 15 GPIO. Caractéristiques Prise en charge du Wi-Fi 802.11b/g/n, débit de données en mode 1T1R jusqu'à 150 Mbps Supporte BLE5.0, ne prend pas en charge le Bluetooth classique, prise en charge des débits : 125 Kbps, 500 Kbps, 1 Mbps, 2 Mbps Processeur monocœur RISC-V 32 bits, prend en charge une fréquence d'horloge allant jusqu'à 160 MHz, dispose de 400 Ko de SRAM, 384 Ko de ROM, 8 Ko de SRAM RTC Prise en charge de l'interface UART/PWM/GPIO/ADC/I²C/I²S, prise en charge du capteur de température, compteur d'impulsions La carte de développement dispose de perles de lampe RVB trois-en-un, ce qui est pratique pour le deuxième développement des clients. Prend en charge plusieurs modes de veille, le courant de sommeil profond est inférieur à 5 uA Débit du port série jusqu'à 5 Mbps Prise en charge du mode STA/AP/STA+AP et du mode promiscuité Prise en charge de Smart Config (APP)/AirKiss (WeChat) d'Android et iOS, configuration réseau en un clic Prise en charge de la mise à niveau locale du port série et de la mise à niveau du micrologiciel à distance (FOTA) Les commandes AT générales peuvent être utilisées rapidement Prise en charge du développement secondaire, environnement de développement Windows et Linux intégré À propos de la configuration Flash L'ESP-C3-12F utilise par défaut le Flash intégré de 4 Mo de la puce et prend en charge la version Flash externe de la puce.

Lis (+) (–)

ESP32-DevKitC est une carte de développement à empreinte réduite et niveau d'entrée qui fait partie de la série ESP32. Cette carte possède un ensemble riche de périphériques. Le brochage ESP32 intégré est optimisé pour un prototypage sans tracas ! Connectivité Wi-Fi et Bluetooth Cette carte de développement à système minimal est alimentée par un module ESP32. Elle intègre les fonctions Wi-Fi et Bluetooth, et offre un ensemble riche de périphériques pour un prototypage rapide ! Prototypage Rapide ESP32-DevKitC atteint des performances RF optimales. Vous pouvez vous lancer directement dans la conception et le développement d'applications, sans vous soucier des performances RF et de la conception de l'antenne. ESP32-DevKitC couvre déjà vos besoins système de base. Branchez simplement le câble USB et vous êtes prêt à partir ! Flexible et Riche en Fonctionnalités ESP32-DevKitC contient l'ensemble de la circuiterie de support des modules ESP32-WROOM, ESP32-WROVER et ESP32-SOLO, ainsi qu'un pont USB-UART, des boutons de réinitialisation et de mode de démarrage, un régulateur LDO et un connecteur micro-USB. Chaque GPIO important est disponible pour le développeur. Compatible avec les Plaques d'Essais Le brochage de l'ESP32-DevKitC est optimisé pour permettre le prototypage sur une plaque d'essai. La sortie LDO embarquée est utilisée pour alimenter des composants électroniques externes. Les sorties des périphériques sont regroupées pour un prototypage sans tracas. Spécifications Carte ESP32-DevKitC-32E Module Associé ESP32-WROOM-32E Mémoire Flash 4 Mo Antenne PCB Téléchargements Fiche technique

Lis (+) (–)

L'ESP8266 est un module WiFi impressionnant et abordable, adapté pour ajouter des fonctionnalités wifi à un projet a microcontrôleur existant via une connexion série UART. Le module peut même être reprogrammé pour agir comme un appareil autonome connecté au wifi– il suffit de l'alimenter ! Protocole 802.11 b/g/n wifi Direct (P2P), soft-AP Pile de protocole TCP/IP intégrée Ce module est un SOC ( système sur puce) autonome qui ne nécessite pas un microcontrôleur pour contrôler ses entrées et sorties comme vous le feriez normalement avec un Arduino, par exemple, car l'ESP-01 agit comme un nano ordinateur. Ainsi, vous pouvez donner à votre microcontrôleur un accès à Internet comme avec un shield wifi pour Arduino, ou vous pouvez simplement programmer l'ESP8266 pour qu'il ait non seulement accès à un réseau wifi, mais qu'il agisse également comme un microcontrôleur, ce qui rend l'ESP8266 très polyvalent.

Lis (+) (–)

Remarque : NodeMCU est le nom d'un micrologiciel et d'une carte. NodeMCU est une plateforme IoT open source, dont le firmware fonctionne sur le SoC Wi-Fi ESP8266 d'Espressif, basé sur le SDK ESP8266 nonOS . Son matériel est basé sur le module ESP-12. Le langage de script est Lua qui permet d'utiliser de nombreux projets open source comme lua-cjson et spiffs. Caractéristiques Module Wi-Fi – Module ESP-12E similaire au module ESP-12 mais avec 6 GPIO supplémentaires. USB – port micro USB pour l’alimentation, la programmation et le débogage En-têtes – 2 connecteurs 2,54 mm à 15 broches avec accès aux GPIO, SPI, UART, ADC et broches d'alimentation Boutons de réinitialisation et de flash Alimentation : 5 V via port micro USB Dimensions : 49 x 24,5 x 13 mm

Lis (+) (–)

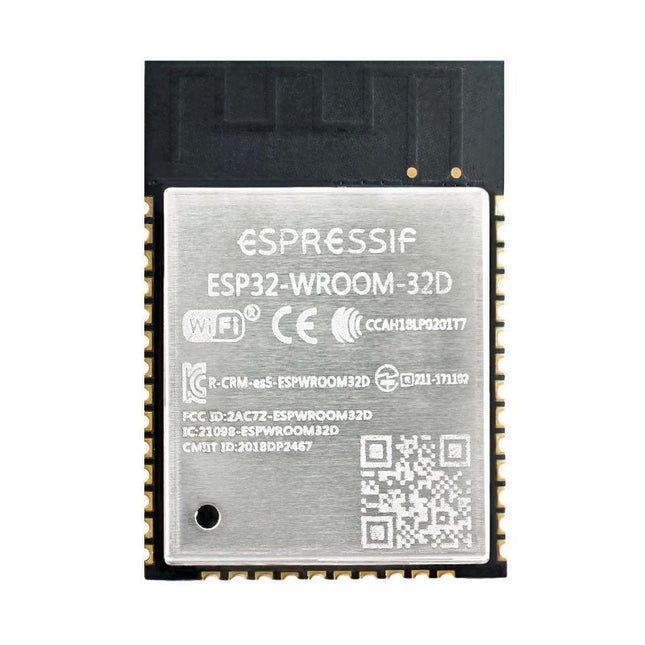

L'ESP-WROOM-32, mesurant uniquement 25,2 mm x 18 mm, contient le SoC ESP32, une mémoire flash, des composants discrets de précision et une antenne PCB pour offrir des performances RF exceptionnelles dans les applications limitées en espace. ESP-WROOM-32 est un puissant module MCU Wi-Fi + BT + BLE générique qui cible une grande variété d'applications, allant des réseaux de capteurs basse consommation aux tâches les plus exigeantes, telles que l'encodage vocal, le streaming de musique et le décodage MP3. . Au cœur de ce module se trouve la puce ESP32-D0WDQ6. La puce intégrée est conçue pour être évolutive et adaptative. Il existe deux cœurs de processeur qui peuvent être contrôlés individuellement et la fréquence d'horloge est réglable de 80 MHz à 240 MHz. L'utilisateur peut également éteindre le processeur et utiliser le coprocesseur basse consommation pour surveiller en permanence les périphériques en cas de changement ou de franchissement de seuils. L'ESP32 intègre un riche ensemble de périphériques, allant des capteurs tactiles capacitifs aux capteurs Hall, en passant par l'interface de carte SD, Ethernet, SPI haut débit, UART, I²S et I²C. L'intégration de Bluetooth, Bluetooth LE et Wi-Fi garantit qu'un large éventail d'applications peut être ciblée et que le module est à l'épreuve du temps. L'utilisation du Wi-Fi permet une vaste portée physique et une connexion directe à Internet via un routeur Wi-Fi, tandis que l'utilisation du Bluetooth permet à l'utilisateur de se connecter facilement au téléphone ou de diffuser des balises à faible consommation d'énergie pour sa détection. Le courant de veille de la puce ESP32 est inférieur à 5 µA, ce qui la rend adaptée aux applications électroniques alimentées par batterie et portables. L'ESP32 prend en charge un débit de données allant jusqu'à 150 Mbps et une puissance de sortie de 20,5 dBm au niveau de l'antenne pour garantir la plage physique la plus large. En tant que telle, la puce offre des spécifications de pointe et les meilleures performances en termes d'intégration électronique, de portée, de consommation d'énergie et de connectivité.

Lis (+) (–)

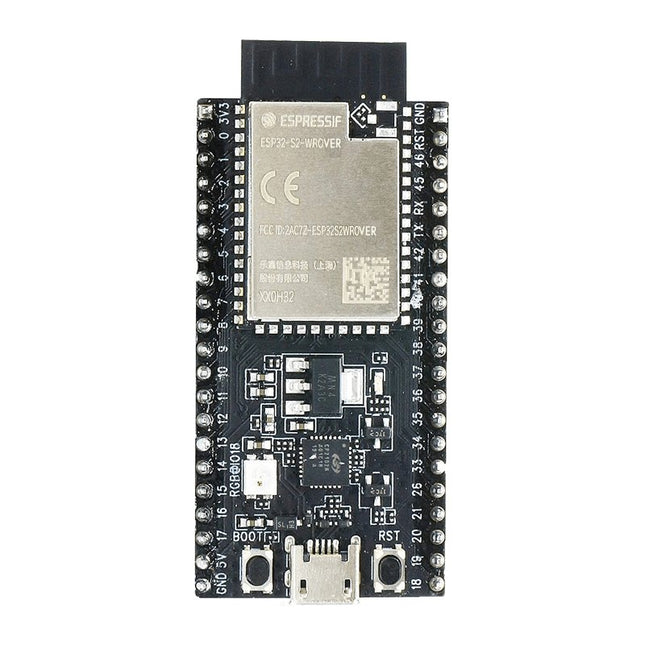

ESP32-S2-Saola-1R est une carte de développement basée sur ESP32-S2 de petite taille. La plupart des broches d'E/S sont réparties sur les embases de broches des deux côtés pour une interface facile. Les développeurs peuvent soit connecter des périphériques avec des câbles de démarrage, soit monter l'ESP32-S2-Saola-1R sur une planche à pain. L'ESP32-S2-Saola-1R est équipé du module ESP32-S2-WROVER, un module MCU Wi-Fi puissant et générique doté d'un riche ensemble de périphériques. C'est un choix idéal pour une grande variété de scénarios d'application liés à l'Internet des objets (IoT), à l'électronique portable et à la maison intelligente. La carte est dotée d'une antenne PCB et dispose d'un flash SPI externe de 4 Mo et d'une RAM pseudo statique SPI (PSRAM) supplémentaire de 2 Mo. Caractéristiques MCU ESP32-S2 intégré, microprocesseur Xtensa® monocœur LX7 32 bits, jusqu'à 240 MHz ROM de 128 Ko 320 Ko de mémoire SRAM 16 Ko de SRAM en RTC Wifi 802.11b/g/n Débit binaire : 802.11n jusqu'à 150 Mbps Agrégation A-MPDU et A-MSDU Prise en charge de l'intervalle de garde de 0,4 µs Plage de fréquence centrale du canal opérationnel : 2 412 ~ 2 484 MHz Matériel Interfaces : GPIO, SPI, LCD, UART, I²C, I²S, interface caméra, IR, compteur d'impulsions, LED PWM, TWAI (compatible ISO 11898-1), USB OTG 1.1, ADC, DAC, capteur tactile, capteur de température Oscillateur à cristal de 40 MHz Flash SPI de 4 Mo Tension de fonctionnement/Alimentation : 3,0 ~ 3,6 V Plage de température de fonctionnement : –40 ~ 85 °C Dimensions : 18 × 31 × 3,3 mm Applications Hub de capteurs IoT générique à faible consommation Enregistreurs de données IoT génériques à faible consommation Caméras pour le streaming vidéo Appareils par contournement (OTT) Périphériques USB Reconnaissance de la parole Reconnaissance d'images Réseau maillé Automatisation de la maison Panneau de contrôle de maison intelligente Bâtiment intelligent L'automatisation industrielle Agriculture intelligente Applications audio Applications de soins de santé Jouets compatibles Wi-Fi Électronique portable Applications de vente au détail et de restauration Machines de point de vente intelligentes

Lis (+) (–)

ESP32-S2-Saola-1M est une carte de développement basée sur ESP32-S2 de petite taille. La plupart des broches d'E/S sont réparties sur les embases de broches des deux côtés pour une interface facile. Les développeurs peuvent soit connecter des périphériques avec des câbles de démarrage, soit monter l'ESP32-S2-Saola-1M sur une planche à pain. L'ESP32-S2-Saola-1M est équipé du module ESP32-S2-WROOM, un module MCU Wi-Fi puissant et générique doté d'un riche ensemble de périphériques. C'est un choix idéal pour une grande variété de scénarios d'application liés à l'Internet des objets (IoT), à l'électronique portable et à la maison intelligente. La carte est dotée d'une antenne PCB et dispose d'un flash SPI externe de 4 Mo. Caractéristiques MCU ESP32-S2 intégré, microprocesseur Xtensa® monocœur LX7 32 bits, jusqu'à 240 MHz ROM de 128 Ko 320 Ko de mémoire SRAM 16 Ko de SRAM en RTC Wifi 802.11b/g/n Débit binaire : 802.11n jusqu'à 150 Mbps Agrégation A-MPDU et A-MSDU Prise en charge de l'intervalle de garde de 0,4 µs Plage de fréquence centrale du canal opérationnel : 2 412 ~ 2 484 MHz Matériel Interfaces : GPIO, SPI, LCD, UART, I²C, I²S, interface caméra, IR, compteur d'impulsions, LED PWM, TWAI (compatible ISO 11898-1), USB OTG 1.1, ADC, DAC, capteur tactile, capteur de température Oscillateur à cristal de 40 MHz Flash SPI de 4 Mo Tension de fonctionnement/Alimentation : 3,0 ~ 3,6 V Plage de température de fonctionnement : –40 ~ 85 °C Dimensions : 18 × 31 × 3,3 mm Applications Hub de capteurs IoT générique à faible consommation Enregistreurs de données IoT génériques à faible consommation Caméras pour le streaming vidéo Appareils par contournement (OTT) Périphériques USB Reconnaissance de la parole Reconnaissance d'images Réseau maillé Automatisation de la maison Panneau de contrôle de maison intelligente Bâtiment intelligent L'automatisation industrielle Agriculture intelligente Applications audio Applications de soins de santé Jouets compatibles Wi-Fi Électronique portable Applications de vente au détail et de restauration Machines de point de vente intelligentes

Lis (+) (–)

Au cœur de ce module se trouve l'ESP32-S2, un processeur Xtensa® LX7 32 bits qui fonctionne jusqu'à 240 MHz. La puce dispose d'un coprocesseur basse consommation qui peut être utilisé à la place du processeur pour économiser de l'énergie tout en effectuant des tâches qui ne nécessitent pas beaucoup de puissance de calcul, comme la surveillance des périphériques. L'ESP32-S2 intègre un riche ensemble de périphériques, allant de SPI, I²S, UART, I²C, LED PWM, TWAITM, LCD, interface caméra, ADC, DAC, capteur tactile, capteur de température, ainsi que jusqu'à 43 GPIO. Il comprend également une interface USB On-The-Go (OTG) pleine vitesse pour permettre la communication USB. Caractéristiques MCU ESP32-S2 intégré, microprocesseur Xtensa® monocœur LX7 32 bits, jusqu'à 240 MHz ROM de 128 Ko 320 Ko de mémoire SRAM 16 Ko de SRAM en RTC Wifi 802.11b/g/n Débit binaire : 802.11n jusqu'à 150 Mbps Agrégation A-MPDU et A-MSDU Prise en charge de l'intervalle de garde de 0,4 µs Plage de fréquence centrale du canal opérationnel : 2 412 ~ 2 484 MHz Matériel Interfaces : GPIO, SPI, LCD, UART, I²C, I²S, interface caméra, IR, compteur d'impulsions, LED PWM, TWAI (compatible ISO 11898-1), USB OTG 1.1, ADC, DAC, capteur tactile, capteur de température Oscillateur à cristal de 40 MHz Flash SPI de 4 Mo Tension de fonctionnement/Alimentation : 3,0 ~ 3,6 V Plage de température de fonctionnement : –40 ~ 85 °C Dimensions : 18 × 31 × 3,3 mm Applications Hub de capteurs IoT générique à faible consommation Enregistreurs de données IoT génériques à faible consommation Caméras pour le streaming vidéo Appareils par contournement (OTT) Périphériques USB Reconnaissance de la parole Reconnaissance d'images Réseau maillé Automatisation de la maison Panneau de contrôle de maison intelligente Bâtiment intelligent L'automatisation industrielle Agriculture intelligente Applications audio Applications de soins de santé Jouets compatibles Wi-Fi Électronique portable Applications de vente au détail et de restauration Machines de point de vente intelligentes

Lis (+) (–)

Au cœur de ce module se trouve l'ESP32-S2, un processeur Xtensa® LX7 32 bits qui fonctionne jusqu'à 240 MHz. La puce dispose d'un coprocesseur basse consommation qui peut être utilisé à la place du processeur pour économiser de l'énergie tout en effectuant des tâches qui ne nécessitent pas beaucoup de puissance de calcul, comme la surveillance des périphériques. L'ESP32-S2 intègre un riche ensemble de périphériques, allant de SPI, I²S, UART, I²C, LED PWM, TWAITM, LCD, interface caméra, ADC, DAC, capteur tactile, capteur de température, ainsi que jusqu'à 43 GPIO. Il comprend également une interface USB On-The-Go (OTG) pleine vitesse pour permettre la communication USB. Caractéristiques MCU ESP32-S2 intégré, microprocesseur Xtensa® monocœur LX7 32 bits, jusqu'à 240 MHz ROM de 128 Ko 320 Ko de mémoire SRAM 16 Ko de SRAM en RTC Wifi 802.11b/g/n Débit binaire : 802.11n jusqu'à 150 Mbps Agrégation A-MPDU et A-MSDU Prise en charge de l'intervalle de garde de 0,4 µs Plage de fréquence centrale du canal opérationnel : 2 412 ~ 2 484 MHz Matériel Interfaces : GPIO, SPI, LCD, UART, I²C, I²S, interface caméra, IR, compteur d'impulsions, LED PWM, TWAI (compatible ISO 11898-1), USB OTG 1.1, ADC, DAC, capteur tactile, capteur de température Oscillateur à cristal de 40 MHz Flash SPI de 4 Mo Tension de fonctionnement/Alimentation : 3,0 ~ 3,6 V Plage de température de fonctionnement : –40 ~ 85 °C Dimensions : 18 × 31 × 3,3 mm Applications Hub de capteurs IoT générique à faible consommation Enregistreurs de données IoT génériques à faible consommation Caméras pour le streaming vidéo Appareils par contournement (OTT) Périphériques USB Reconnaissance de la parole Reconnaissance d'images Réseau maillé Automatisation de la maison Panneau de contrôle de maison intelligente Bâtiment intelligent L'automatisation industrielle Agriculture intelligente Applications audio Applications de soins de santé Jouets compatibles Wi-Fi Électronique portable Applications de vente au détail et de restauration Machines de point de vente intelligentes

Lis (+) (–)

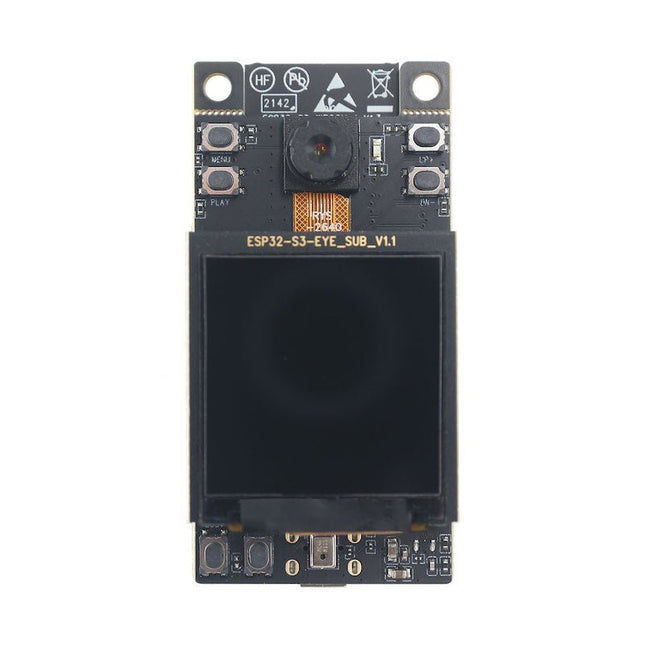

L’ESP32-S3-EYE est une petite carte de développement d’Intelligence Artificielle (IA). Elle est basée sur le module SoC (System on Chip) ESP32-S3 et l’ESP-WHO, de la plateforme de développement IA d’Espressif. La carte ESP32-S3-EYE est constituée de deux parties : la carte principale (ESP32-S3-EYE-MB) comprenant le module ESP32-S3-VROOM-1, une caméra de 2 mégapixels, un emplacement pour carte SD, un microphone digital, un port USB, des boutons de contrôle, et la carte auxiliaire (ESP32-S3-EYE-SUB) intégrant un afficheur LCD. La carte principale et la carte auxiliaire sont reliées par des connecteurs enfichables. La carte ESP32-S3-EYE est dotée d’une capacité de stockage importante, comprenant une mémoire PSRAM Octal de 8 Mo et une mémoire flash de 8 Mo. Elle permet la transmission d’images en Wi-Fi et le débogage est assuré par un port micro USB. Spécifications Caméra La caméra 2 MP OV2640 a un champ de vision de 65,5° et une résolution maximum de 1600x1200 pixels. La résolution peut être changée par les applications développées. LED d’alimentation La LED (verte) s’illumine quand l’alimentation USB est reliée à la carte. Si elle est éteinte, le port USB n’est pas alimenté, ou le régulateur de tension LDO 5-3,3 V est défectueux. Par programmation, il est possible d’affecter un comportement différent de la LED reliée au port GPIO3 (allumée, clignotante) correspondant à différents états de la carte.Note : Le port GPIO3 doit-être configuré en mode drain-ouvert. La LED peut être détériorée en forçant le port GPIO3 au niveau haut. Connecteurs mâles enfichables Ils permettent de relier les connecteurs femelles de la carte auxiliaire à la carte principale. Régulateur LDO (Low DropOut) 5 V à 3,3 V Régulateur de tension convertissant la tension d’alimentation de 5 V en 3,3 V, nécessaire à l’alimentation du module. Microphone numérique Le microphone numérique FS MEMS fonctionnant sous 3,3 V, possède un rapport signal / bruit de 61 dB SNR et une sensibilité de -26 dBFS. Connecteur FPC Permet la connexion de la carte principale à la carte auxiliaire. Boutons de contrôle La carte est dotée de six boutons de contrôle. L’utilisateur peut leur affecter une fonction quelconque selon les besoins, à l’exception du bouton RST (Réinitialisation). ESP32-S3-WROOM-1 Le module ESP32-S3-WROOM-1 intègre une variante du chip ESP32-S3R8, apportant la connectivité Wi-Fi et Bluetooth 5 (LE) ainsi qu’un jeu d’instructions vectorielles dédiées à l’accélération des calculs relatifs aux réseaux neuronaux et le traitement du signal. En plus de la mémoire intégrée de 8 Mo Octal SPI PSRAM intégrée au module SoC, celui-ci comprend une mémoire flash à accès rapide de 8 Mo. Le module ESP32-S3-WROOM-1U est également supporté. Lecteur de carte MicroSD Il permet d’insérer une carte d’extension mémoire MicroSD. Régulateur LDO 3,3 V à 1,5 V Régulateur de tension convertissant la tension d’alimentation du module de 3,3 V en 1,5 V nécessaire à l’alimentation de la caméra. Régulateur LDO 3,3 V à 2,8 V Régulateur de tension convertissant la tension d’alimentation du module de 3,3 V en 1,5 V nécessaire à l’alimentation de la caméra. Port USB Un port Micro-USB port permet l’alimentation 5 V de la carte, ainsi que la communication avec le module via les ports GPIO19 et GPIO20. Connecteurs de batterie à souder Ils permettent de souder un connecteur de batterie Li-ion externe servant d’alimentation auxiliaire de la carte. Si vous utilisez une batterie externe, assurez-vous qu’elle soit munie d’un circuit de protection et d’un fusible. Les caractéristiques recommandées pour la batterie sont : capacité >1000 mAh, tension de sortie 3,7 V, tension d’entrée 4,2-5 V. Circuit de charge de batterie Un circuit chargeur linéaire de batterie Li-ion de 1 A (ME4054BM5G-N) de format ThinSOT est présent, il permet la recharge de la batterie par le port USB. LED de batterie (rouge) Lorsque l’alimentation USB est reliée à la carte, si aucune batterie n’est connectée, la LED rouge clignote. Si une batterie est reliée et en cours de charge, la LED est allumée en permanence. La LED reste éteinte quand la batterie est complètement chargée. Accéléromètre Un accéléromètre à trois axes (QMA7981) est utilisé pour la détection de rotation de l’écran etc.

Lis (+) (–)

L’ESP32-C3-WROOM-02U est un module Wi-Fi et Bluetooth LE. La richesse de ses périphériques et ses hautes performances, en font un choix idéal pour la domotique, les automatismes industriels, les applications médicales, l’électronique grand-public, etc. L’ESP32-C3-WROOM-02U comprend une mémoire flash externe SPI et un connecteur pour une antenne extérieure. La température ambiante de fonctionnement de l ’ESP32-C3-WROOM-02U, utilisant un chip ESP32-C3, s’étend de –40 à 85°C. L’ESP32-C3 possède un processeur 32-bit RISC-V à un cœur. Il intègre un ensemble important de périphériques, comprenant une liaison UART, un bus I²C, une interface I²S, des périphériques de contrôle à distance, un contrôleur LED PWM (ou MLI, Modulation de Largeur d’Impulsion), un contrôleur DMA générique, un contrôleur TWAI, un contrôleur USB série / JTAG, un capteur de température, un convertisseur CAN, etc. Il offre également des interfaces SPI, Dual SPI and Quad SPI. Caractéristiques Mémoire Flash : 4 Mo (Quad SPI) Dimensions : 18,0 x 20,0 x 3,2 mm Téléchargements Datasheet

Lis (+) (–)

Le kit ESP32-S3-DevKitC-1 est une carte de développement d’entrée de gamme, équipée d’un microcontrôleur LE (Low Energy – à faible consommation) générique ESP32-S3-WROOM-1U, intégrant un ensemble complet de fonctions Wi-Fi et Bluetooth à consommation réduite. La plupart des connexions d’entrées/sorties du module sont disponibles sur les connecteurs situés sur les deux faces de la carte facilitant son interfaçage. Les développeurs peuvent relier leurs périphériques à l’aide de fils de pontage, ou installer la carte ESP32-S3-DevKitC-1 sur une plaque de prototypage. Caractéristiques Module intégré : ESP32-S3-WROOM-1U-N8R8 Mémoire Flash : 8 Mo QD Mémoire pseudo statique PSRAM : 8 Mo OT Tension SPI : 3,3 V Spécifications ESP32-S3-WROOM-1U L’ESP32-S3-WROOM-1U est un puissant module générique MCU LE Wi-Fi + Bluetooth à consommation réduite, muni d’un ensemble complet de périphériques. Il intègre une accélération pour les calculs relatifs aux réseaux neuronaux et le traitement du signal. L’ESP32-S3-WROOM-1U est muni d’un connecteur pour antenne extérieure. 5 V to 3.3 V LDO (à faible chute de tension) Régulateur de tension qui convertit l’alimentation de 5 V en 3,3 V. Connecteurs externes Toutes les broches GPIO (à l’exception de celles destinées à l’interfaçage de la mémoire Flash SPI) sont disponibles sur les connecteurs de la carte pour simplifier l’interfaçage et la programmation. Port convertisseur USB-vers-UART Un connecteur Micro-USB est utilisé pour alimenter la carte, pour le téléversement du code des applications dans le chip, ainsi que pour les communications avec le microcontrôleur via le convertisseur USB-vers-UART. Bouton de chargement En maintenant appuyé le poussoir Boot, puis en appuyant sur le bouton Reset, le téléversement du microcode via le port série intervient. Poussoir Reset Appuyez sur ce bouton pour réinitialiser le système. USB Port L’interface USB OTG rapide de l’ ESP32-S3 est conforme aux spécifications USB 1.1. Cette interface est utilisée pour alimenter la carte, pour téléverser le code des applications et pour les communications avec le module, en utilisant le protocole USB 1.1, ainsi que pour le débogage à l’aide des fonctions JTAG. Pont USB-vers-UART Le chip du pont USB-vers-UART permet d’obtenir des vitesses de transfert atteignant 3 Mbps. RGB LED Pilotage des LED RGB adressables par le port GPIO38. Témoin d’alimentation 3,3 V à LED Cette LED s’illumine quand le câble d’alimentation USB est relié à la carte. Téléchargements Pinout
