Cette antenne à boucle passive pour HF et VHF est conçue pour les récepteurs à faible bruit. Elle fonctionne également avec la clef RTL-SDR en mode échantillonnage direct en activant le gain automatique du logiciel RTL AGC. Les signaux peuvent être amplifiés en utilisant n’importe quel amplificateur HF externe, mais également notre LNA à large bande. Spécifications Antenne de réception HF portable à boucle flexible Couverture des bandes HF de (10 kHz à 30 MHz) Utilisable comme dipôle replié sur les gammes FM/VHF jusqu’à 300 MHz Puissance maximum admissible 250 mW Conception passive Réglage d’accord non nécessaire BALUN large bande à faibles pertes (0,28 dB typique) Connexion : SMA mâle à l’extrémité du câble de liaison Inclus 1x BALUN Youloop en T à large bande et faibles pertes 1x connecteur coaxial inverseur 2x câbles coaxiaux semi-rigides RG402 équipés de connecteurs SMA de longueur 1 m formant la boucle. 1x câble de liaison coaxial semi-rigide RG402 équipés de connecteurs SMA de longueur 2 m.

Lis (+) (–)

Le SDRplay RSPduo est un récepteur SDR 14 bits à syntoniseur double de haute performance. Logé dans un boîtier en acier de haute qualité, chaque syntoniseur peut fonctionner individuellement entre 1 kHz et 2 GHz avec une largeur de bande allant jusqu'à 10 MHz ou les deux tuners peuvent fonctionner simultanément entre 1 kHz et 2 GHz avec une largeur de bande allant jusqu'à 2 MHz par tuner. Une référence de haute stabilité ainsi que des fonctions d'horloge externe font de cet appareil un outil idéal pour les applications industrielles, scientifiques et éducatives. Caractéristiques Le syntoniseur double offre une couverture indépendante de 1 kHz à 2 GHz en utilisant simultanément 2 ports d'antenne Technologie silicium ADC 14 bits Largeur de bande visible jusqu'à 10 MHz (mode syntoniseur simple) ou 2 tranches de spectre de 2 MHz (mode syntoniseur double) 3 ports d'antenne sélectionnables par logiciel (2x 50Ω et 1x 1kΩ entrée symétrique/asymétrique à haute impédance) Port d'antenne haute impédance (1 kHz à 30 MHz) avec filtre coupe-bande MW sélectionnable et choix de 2 filtres de présélection Filtres coupe-bande AM/FM et DAB sélectionnables par logiciel pour les 2 ports d'antenne SMA (1 kHz à 2 GHz) L'entrée et la sortie d'horloge externe permettent une synchronisation facile avec plusieurs RSP ou une horloge de référence externe. Alimentation par le câble USB à l'aide d'une simple prise de type B 11 filtres de présélection frontaux intégrés à haute sélectivité sur les deux ports d'antenne SMA Préamplificateur à faible bruit multi-niveaux sélectionnable par logiciel Alimentation Bias-T pour alimenter le LNA monté sur l'antenne Le tout dans un boîtier robuste en acier peint en noir. SDRuno - Logiciel SDR de classe mondiale pour Windows API documentée pour le développement de nouvelles applications Spécifications Gamme de fréquences 1 kHz – 2 GHz Connecteur d'antenne SMA Impédance de l'antenne 50 Ω Consommation de courant (typique) Mode syntoniseur simple : 180 mA (hors Bias-T) Mode syntoniseur double : 280 mA (sans Bias-T) Connecteur USB USB Type B Puissance d'entrée maximale +0 dBm en continu +10 dBm courte durée Taux d'échantillonnage ADC 2 - 10,66 MSPS ADC Nombre de bits 14 bits 2 - 6,048 MSPS 12 bits 6.048 - 8,064 MSPS 10 bits 8.064 - 9,216 MSPS 8 bits >9,216 MSPS Bias-T 4.7 V 100 mA garanti Référence TCXO 24 MHz à haute stabilité de température (0,5ppm). Erreur de fréquence réglable à 0,01 ppm. Plage de température de fonctionnement -10°C à +60°C Dimensions 98 x 94 x 33 mm Poids 315 g Téléchargements Fiche technique Informations techniques détaillées Logiciel RSP1A vs RSPdx vs RSPduo   RSP1A RSPdx RSPduo Couverture continue de 1 kHz à 2 GHz ✓ ✓ ✓ Largeur de bande visible jusqu'à 10 Mhz ✓ ✓ ✓ Technologie silicium ADC 14 bits et multiples filtres d'entrée haute performance ✓ ✓ ✓ Filtres coupe-bande AM/FM et DAB sélectionnables par logiciel ✓ ✓ ✓ Bias-T de 4,7 V pour l'alimentation de l'amplificateur d'antenne distant externe ✓ ✓ ✓ Alimentation par le câble USB avec une simple prise de type B ✓ ✓ ✓ Entrée(s) d'antenne SMA 50Ω pour un fonctionnement de 1 kHz à 2 GHz (sélectionnable par logiciel) 1 2 2 Entrée Hi-Z supplémentaire sélectionnable par logiciel pour un fonctionnement jusqu'à 30 Mhz     ✓ Entrée BNC 50Ω supplémentaire sélectionnable par logiciel pour un fonctionnement jusqu'à 200 MHz   ✓   Filtre LF/VLF supplémentaire pour les fréquences inférieures à 500 kHz   ✓   Entrée horloge de référence 24 MHz (+ sortie sur RSPduo)   ✓ ✓ Deux syntoniseurs permettant la réception sur 2 plages de 2 MHz totalement indépendantes     ✓ Deux syntoniseurs permettant la réception en diversité à l'aide de SDRuno     ✓ Boîtier en plastique robuste et résistant (avec couche interne de blindage RF) ✓     Boîtier robuste en acier peint en noir   ✓ ✓ Performances globales en dessous de 2 MHz pour les ondes hectométriques et kilométriques + ++ + Applications multiples simultanées + + ++ Performance dans des conditions d'évanouissement difficiles (*en utilisant la syntonisation en diversité) + + *++

Lis (+) (–)

Un jeu de cinq antennes fouets magnétiques et télescopiques - avec une plage de réglage de 100 MHz à 1 GHz - qui peuvent être utilisées avec KrakenSDR pour la radiogoniométrie. Les aimants sont puissants et se fixent bien sur le toit d'une voiture en mouvement. Comprend un jeu de cinq câbles coaxiaux de deux mètres, équivalents au LMR100, dont la longueur a été adaptée pour de meilleures performances.

Lis (+) (–)

Cette version radio 900 MHz peut être utilisée pour l'émission/réception à 868 MHz ou à 915 MHz ? la fréquence radio exacte est déterminée lorsque vous chargez le logiciel puisqu'elle peut être réglée de façon dynamique. Au c?ur du Feather 32u4 se trouve un ATmega32u4 cadencé à 8 MHz et à 3,3 V logique. Cette puce a 32 K de flash et 2 K de RAM, avec USB intégré, non seulement a une capacité de débogage de programme vec USB vers série intégrée sans avoir besoin d'une puce de type FTDI, mais elle peut également faire office de souris, de clavier, de dispositif MIDI USB, etc. Pour faciliter son utilisation dans le cadre de projets portables, nous avons ajouté un connecteur pour n'importe quelle batterie lithium-polymère de 3,7 V et intégré la charge de la batterie. Vous n'avez pas besoin de batterie, il fonctionnera très bien directement à partir du connecteur micro USB. Mais, si vous avez une batterie, vous pouvez la porter avec vous, puis brancher le connecteur USB pour la recharger. Le Feather basculera automatiquement vers l'alimentation USB dès qu'elle sera disponible. Nous avons également lié la batterie à travers un diviseur à une broche analogique, de sorte que vous pouvez mesurer et surveiller la tension de la batterie pour savoir quand vous avez besoin de la recharger. Caractéristiques Dimension 2,0 x 0,9 x 0,28 pouce (51 x 23 x 8 mm) sans les connecteurs soudées Léger comme une ( grande ?) plume - 5,5 g ATmega32u4 @ 8 MHz avec logique/alimentation 3.3 V Régulateur 3,3 V avec sortie de courant de crête de 500 mA Prise en charge de l'USB, livré avec un bootloader USB et débogage via port série Vous obtenez également des tonnes de broches - 20 broches GPIO Interface série, I²C, SPI 7x broches PWM 10x entrées analogiques Chargeur lipoly intégré de 100 mA avec LED d'indication de l'état de charge Pin #13 LED rouge pour le clignotement à usage général Broche d'alimentation/activation 4 trous de montage Bouton de réinitialisation La radio Feather 32u4 utilise l'espace restant pour ajouter un module radio RFM69HCW 868/915 MHz. Ces radios ne sont pas bonnes pour transmettre de l'audio ou de la vidéo, mais elles fonctionnent assez bien pour la transmission de petits paquets de données lorsque vous avez besoin de plus de portée que 2,4 GHz (BT, BLE, WiFi, ZigBee) Module basé sur le SX1231 avec interface SPI Radiocommunication par paquets avec des bibliothèques Arduino prêtes à l'emploi Utilise la bande ISM non soumise a des reglementation ("ISM européen" @ 868 MHz ou "ISM américain" @ 915 MHz) +13 à +20 dBm jusqu'à 100 mW de capacité de sortie de puissance (sortie de puissance sélectionnable par le logiciel) Appel de courant de 50 mA (+13 dBm) à 150 mA (+20 dBm) pour les transmissions Portée d'environ 350 mètres, selon les obstructions, la fréquence, l'antenne et la puissance de sortie Créer des réseaux multipoints avec des adresses de n?uds individuels Moteur de paquets cryptés avec AES-128 Antenne filaire simple ou point pour connecteur uFL Il est livré entièrement assemblé et testé, avec un bootloader USB qui vous permet de l'utiliser rapidement avec l'IDE Arduino. Des connecteurs sont également incluses pour que vous puissiez le souder et le brancher sur une platine d'essai sans soudure. Vous devrez couper et souder un petit morceau de fil (n'importe quel conducteur solide ou toronné est parfait) afin de créer votre antenne. La batterie Lipoly et le câble USB ne sont pas inclus.

Lis (+) (–)

Ce boîtier en acrylique transparent est le boîtier officiel pour la carte HackRF One. Il peut remplacer le boîtier en plastique noir standard de la HackRF One. Instructions de Montage Utilisez un médiator de guitare ou un spudger pour extraire le circuit de la carte HackRF One du boîtier en plastique noir. Insérez une vis longue dans chaque coin du panneau inférieur en acrylique. Fixez chaque vis longue avec un entretoise courte (5 mm) de l'autre côté du panneau. Placez le circuit de la carte HackRF One (face vers le haut) sur le dessus du panneau inférieur, en faisant passer les extrémités des vis longues à travers les trous de montage des coins de la carte. Fixez le circuit avec une entretoise longue (6 mm) dans chaque coin. Placez le panneau en acrylique supérieur sur le dessus de la carte, en alignant les découpes avec les connecteurs d'extension de la carte. Fixez chaque coin avec une vis courte. Remarque : Ne serrez pas trop fort ! Serrez uniquement à la main à chaque étape.

Lis (+) (–)

Programmez et construisez des utilitaires, des outils et des instruments de station radio amateur basés sur Raspberry Pi ! La nouvelle version améliorée du RTL-SDR V4 permet de recevoir des signaux radio entre 500 kHz et 1,75 GHz provenant de stations utilisant différentes bandes (notamment la diffusion en ondes courtes (SW), moyennes (MW) et longues (LW)), de services de radiodiffusions, de services publics de contrôle du trafic aérien, de PMR, de SRD, d'ISM, de CB, de satellites météorologiques et de radioastronomie. Le nouveau livre Raspberry Pi 5 for Radio Amateurs présente en détail l'utilisation du kit RTL-SDR avec un Raspberry Pi. Cette offre groupée contient : RTL-SDR V4 (Software Defined Radio) with Dipole Antenna Kit (prix normal : 59,95 €) Raspberry Pi 5 for Radio Amateurs (prix normal : 34,95 €) RTL-SDR V4 (Software Defined Radio) avec kit antenne dipôle La clé RTL-SDR est un appareil au coût abordable qui peut être utilisé comme scanner radio associé à un ordinateur, pour recevoir les signaux radio locaux entre 500 kHz et 1,75 GHz. La nouvelle version RTL-SDR V4 apporte plusieurs améliorations par rapport aux appareils de marques génériques, en particulier l’utilisation d’un chip tuner R828D, la présence d’un filtre d’entrée triplexé, d’un filtre coupe-bande, de composants aux tolérances améliorées, d’un oscillateur compensé en température à stabilité de 1 PPM (TCXO), d’un connecteur SMA F, d’un boitier en aluminium avec refroidissement passif, d’un circuit d’injection de tension continue en T, d’une alimentation améliorée, et d’un convertisseur HF élévateur. RTL-SDR V4 est fourni avec un kit antenne dipôle portable. C’est un atout pour débuter, car elle permet la réception des stations terrestres et des satellites. Son installation à l’extérieur est facile, elle est conçue pour un usage portable temporaire à l’extérieur. Caractéristiques Réception HF améliorée : V4 utilise maintenant un convertisseur élévateur au lieu d’un circuit échantillonneur direct. Cela évite le phénomène de fréquence de repli de Nyquist se situant vers 14,4 MHz, une meilleure sensibilité et un gain HF ajustable. Tout comme pour V3, la fréquence limite basse de réception est de 500 kHz, et un signal reçu très fort nécessite l’utilisation d’un filtre atténuateur en entrée. Filtrage amélioré : La V4 utilise le circuit de réception R828D qui possède trois entrées. L’entrée munie d’un connecteur SMA a été triplexée en 3 bandes : HF, VHF et UHF. Les trois bandes sont ainsi isolées, ce qui minimise la diminution de la sensibilité et la présence de fréquences images, provoquées par les interférences dues aux stations de radiodiffusions puissantes en dehors de la bande reçue. Filtrage x2 amélioré : En plus du triplexage, une broche d’entrée aboutissant à un drain ouvert peut être utilisée, permettant l’ajout d’un filtre coupe-bande pour éliminer les interférences sur les bandes de radiodiffusion AM, FM ou DAB. Un tel filtre permet d’obtenir une atténuation limitée à quelques décibels, mais demeure efficace. Amélioration du bruit de phase sur les signaux puissants : La conception améliorée de l’alimentation permet de réduire le bruit de phase provenant de celle-ci. Dissipation calorifique réduite : Autre avantage résultant de l’amélioration du circuit d’alimentation, la consommation électrique est réduite, minimisant de fait la génération de chaleur, par rapport à la V3. Inclus 1x Clé RTL-SDR V4 (R828D RTL2832U 1PPM TCXO SMA) 2x Antennes télescopiques de 23 cm à 1 m 2x Antennes télescopiques de 5 cm à 13 cm 1x Embase d’antenne équipée d’un câble RG174 de 60 cm 1x Câble prolongateur RG174 de 3 m 1x Trépied de montage flexible 1x Ventouse de fixation Liens User Guide Quick Start Guide SDR# User Guide Dipole Antenna Guide Livre : Raspberry Pi 5 for Radio Amateurs Les dispositifs RTL-SDR (V3 et V4) ont gagné en popularité parmi les radioamateurs en raison de leur faible coût et de leurs nombreuses fonctionnalités. Un système de base peut consister en un dispositif RTL-SDR USB (dongle) avec une antenne appropriée, un ordinateur Raspberry Pi 5, un adaptateur d'entrée-sortie audio externe USB et un logiciel installé sur l'ordinateur Raspberry Pi 5. Avec une installation aussi modeste, il est possible de recevoir des signaux allant d'environ 24 MHz à plus de 1,7 GHz. Ce livre s'adresse aux radioamateurs et aux étudiants en ingénierie électronique, ainsi qu'à toute personne souhaitant apprendre à utiliser le Raspberry Pi 5 pour construire des projets électroniques. Le livre convient aussi bien aux débutants qu'aux lecteurs expérimentés. Une certaine connaissance du langage de programmation Python est nécessaire pour comprendre et éventuellement modifier les projets présentés dans le livre. Chaque projet est accompagné d'un schéma fonctionnel, d'un schéma de circuit et d'une liste complète de programmes Python, ainsi que d'une description détaillée. Les programmes RTL-SDR populaires suivants sont examinés en détail et accompagnés de guides d'installation étape par étape pour une utilisation pratique sur un Raspberry Pi 5: SimpleFM GQRX SDR++ CubicSDR RTL-SDR Server Dump1090 FLDIGI Quick RTL_433 aldo xcwcp GPredict TWCLOCK CQRLOG klog Morse2Ascii PyQSO Welle.io Ham Clock CHIRP xastir qsstv flrig XyGrib FreeDV Qtel (EchoLink) XDX (DX-Cluster) WSJT-X L'application du langage de programmation Python sur la dernière plateforme Raspberry Pi 5 empêche l'utilisation des programmes du livre sur les versions plus anciennes des ordinateurs Raspberry Pi.

Lis (+) (–)

Cette antenne extérieure en fibre de verre est optimisée pour la réception des signaux ADS-B sur la fréquence 1090 Mhz. L'antenne se compose d'un dipôle demi-onde avec un gain de 5 dBi, encapsulé à l'intérieur d'un radôme en fibre de verre avec une base de montage en aluminium. Avec un Raspberry Pi, un RTL-SDR et cette antenne, vous pouvez recevoir les données de position des avions dans votre zone pour des applications telles que Flightradar24 ou FlightAware. Spécifications Fréquence 1090 MHz Type d'antenne Dipôle 1/2 onde Connecteur N féminin Type d'installation Mât Diam 35-60 mm (support de montage inclus) Gagner 5 dBi ROS ≤1,5 Type de polarisation Verticale Puissance maximum 10W Impédance 50 ohms Dimensions 62,5 cm Diamètre du tube 26mm Antenne de base 32mm Température de fonctionnement -30°C à +60°C Inclus Antenne ADS-B (1090 MHz) Support de mât (pour installation sur mât de diamètre 35 à 60 mm)

Lis (+) (–)

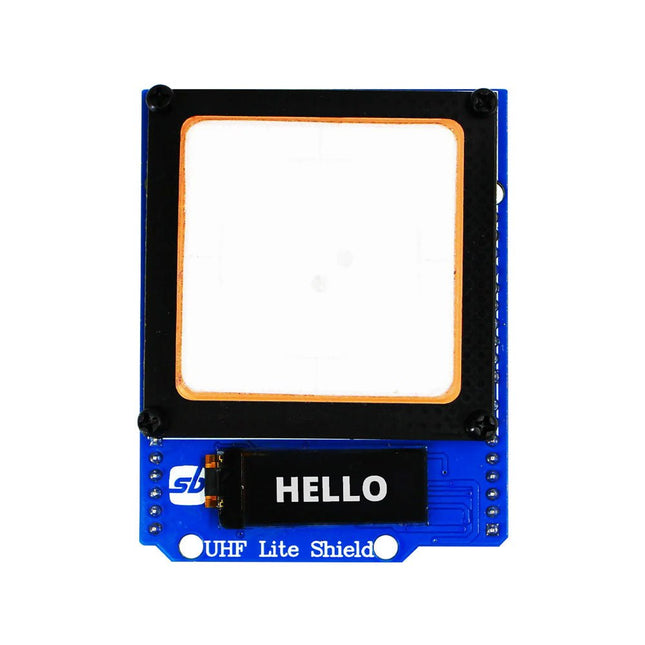

Conçu avec une technologie de pointe, ce bouclier apporte la puissance de la RFID à ultra haute fréquence (UHF) au bout de vos doigts. Avec l'Ardi UHF Shield, vous pouvez lire sans effort jusqu'à un nombre impressionnant de 50 balises par seconde, permettant une collecte de données rapide et efficace. Le bouclier est doté d'une antenne UHF intégrée, garantissant une détection d'étiquette fiable et précise, même dans des environnements difficiles. Équipé d'un écran OLED hautes performances de 0,91", l'Ardi UHF Shield fournit un retour visuel clair et concis, facilitant la surveillance et l'interaction avec les lectures RFID. Que vous suiviez l'inventaire, gériez le contrôle d'accès ou mettiez en œuvre une présence intelligente. système, ce bouclier vous couvre. Avec une distance de lecture remarquable de 1 mètre, l'Ardi UHF Shield offre une portée étendue pour capturer des données RFID. Dites adieu aux limites des systèmes RFID basés sur la proximité et profitez de la flexibilité et de la commodité d'une plage de lecture plus large. Le bouclier offre des capacités de lecture-écriture, vous permettant non seulement de récupérer des informations à partir des étiquettes RFID, mais également de mettre à jour ou de modifier les données selon vos besoins. Cette polyvalence ouvre un monde de possibilités pour des applications avancées et des solutions personnalisées. Caractéristiques Module de lecteur RFID UHF haute performance intégré 24 heures x 365 jours de travail normalement Écran OLED de 0,91 pouces pour une interaction visuelle avec le bouclier Buzzer multi-tonalité intégré pour les alertes audio Blindage compatible avec les MCU 3,3 V et 5 V Se monte directement sur ArdiPi, Ardi32 ou d'autres cartes compatibles Arduino Spécifications Résolution OLED 128x32 pixels Interface I²C pour OLED Gamme de fréquences UHF (UE/Royaume-Uni) : 865,1-867,9 MHz Type de module UHF : lecture/écriture Protocoles pris en charge : EPCglobal UHF Classe 1 Gen 2 / ISO 18000-6C Distance de lecture : 1 mètres Peut identifier plus de 50 balises simultanément Interface de communication : interface TTL UART pour UHF Débit en bauds de communication : 115 200 bps (par défaut et recommandé) – 38 400 bps Courant de fonctionnement : 180 mA à 3,5 V (sortie 26 dBm, 25 °C), 110 mA à 3,5 V (sortie 18 dBm, 25 °C) Humidité de travail <95% (+25°C) Méthode de dissipation de la chaleur Refroidissement par air (pas besoin d'installer une ailette de refroidissement) Capacité de stockage des étiquettes : 200 étiquettes @ 96 bits EPC Puissance de sortie : 18-26 dBm Précision de la puissance de sortie : +/-1 dB Balises Prise en charge RSSI
