Accessoires Raspberry Pi

Avec le StromPi 3, JOY-iT lance la prochaine carte d'extension qui répondra à vos besoins en énergie. Avec une plage de tension de 6 à 61 V et un courant allant jusqu'à 3 A, même les projets les plus importants peuvent être alimentés avec une puissance suffisante. Les entrées individuelles peuvent désormais être hiérarchisées de différentes manières, permettant au StromPi 3 de s'adapter parfaitement à votre projet. En plus des entrées de tension déjà disponibles, le nouveau StromPi 3 peut désormais être complété par une batterie enfichable en option qui ajoute une source d'alimentation de secours rechargeable à votre Raspberry Pi avec une batterie LiFePO4. Les pannes de courant inattendues appartiennent ainsi au passé ! De plus, le StromPi 3 dispose désormais de sa propre unité de microsystème configurable et fonctionnant de manière autonome, qui peut être utilisée pour un comportement start-stop programmable. Faites fonctionner votre système de haut en bas à des heures prédéfinies pour prendre des mesures ou allumer et éteindre des appareils (idéal également pour l'affichage numérique ou le contrôle de machines). Le RTC (horloge en temps réel) du microsystème peut également être utilisé pour synchroniser le Raspberry Pi fonctionnel sans accès à Internet. Avec le nouveau StromPi 3, vous êtes parfaitement équipé pour toutes sortes de projets ! Spécifications techniques Entrée de tension Micro USB, large plage : 6-61 V Sortie de tension Connecteur à broche 5 V, 3 A/RPi + USB Compatible avec Raspberry Pi (A+, B+, 2B, 3, 3B, 3B+, 4B), Banana Pi M2, via sortie USB : bien d'autres ordinateurs monocarte tels que Arduino, pcDuino, Red Pitaya et bien d'autres Extensions facultatives Batterie enfichable (vendue séparément) avec une batterie LiFePO4 de 1 000 mAh Contrôle par microcontrôleur Possibilité de programmation en priorisant les entrées individuelles en cas d'urgence (Power Path) Caractéristiques supplémentaires Horloge temps réel RTC (comportement marche/arrêt programmable), commande via interface série (sortie de données, commande), batterie rechargeable en option chargée directement pendant le fonctionnement Dimensions Dimensions 55x54x20mm Téléchargements Cliquez ici pour les manuels mis à jour, les scripts et le nouveau firmware >>

Lis (+) (–)

La Pico-Clock-Green est une horloge électronique à chiffres LED conçue pour Raspberry Pi Pico. Il intègre une puce RTC DS3231 de haute précision, un capteur photo, un buzzer et des boutons, et dispose de plusieurs fonctions, notamment une horloge électronique précise, un affichage de la température, un réglage automatique de la luminosité, une alarme et une configuration des boutons. Ce qui est important, c'est que de riches codes open source et des tutoriels de développement sont également fournis pour vous aider à démarrer rapidement avec Raspberry Pi Pico et à créer votre propre horloge électronique originale. Caractéristiques En-tête Raspberry Pi Pico standard, prend en charge la série Raspberry Pi Pico La puce RTC DS3231 de haute précision intégrée, avec support de batterie de secours, maintient un chronométrage précis lorsque l'alimentation principale est coupée L'horloge en temps réel compte les secondes, les minutes, les heures, la date du mois, le mois, le jour de la semaine et l'année avec compensation pour les années bissextiles valable jusqu'en 2100. Format optionnel : 24 heures OU 12 heures avec un indicateur AM/PM 2x réveil programmables Sortie du capteur de température numérique : précision de ±3 °C Capteur photo intégré pour un réglage automatique de la luminosité en fonction de la lumière ambiante, des économies d'énergie et du soin des yeux Buzzer intégré pour alarme ou sonnerie horaire, etc. 3x boutons pour la configuration Livré avec des ressources de développement et un manuel (exemples Raspberry Pi Pico C/C++ et MicroPython) Caractéristiques Affichage défilant Alarme/sonnerie horaire Température au format °F ou °C Format horaire 12/24 Ajustement automatique du jour de la semaine Chronométrage sans alimentation principale Configuration de la minuterie Réglage manuel/automatique de la luminosité Configuration des boutons Port programme/débogage : USB Alimentation : 5 V via connexion USB Dimensions hors tout : 216 × 79 × 25 mm Taille de l'écran : 190 × 60 mm Chiffre LED : vert jade. Inclus 1x Pico-Clock-Vert 1x étui 1x câble USB-A vers micro-B 1,2 m 1x pile bouton CR2032 1x paquet de vis

Lis (+) (–)

Boîtier tour pour cluster de serveurs Raspberry Pi Matériel Acrylique, laiton Capacité jusqu'à 7 planches Couleur Transparent Dimensions 75 mm x 104 mm x 202 mm Poids 226g

Lis (+) (–)

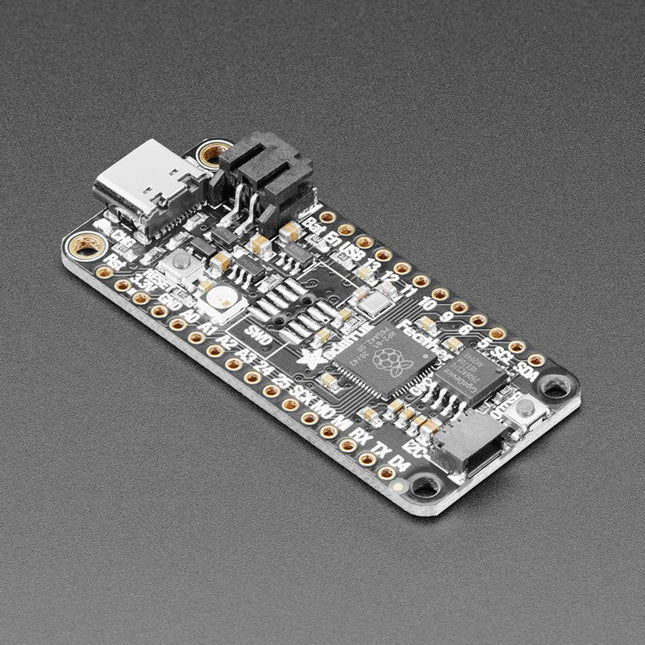

À l’intérieur du RP2040 se trouve un chargeur de démarrage USB UF2 « ROM permanente ». Cela signifie que lorsque vous souhaitez programmer un nouveau firmware, vous pouvez maintenir enfoncé le bouton BOOTSEL tout en le branchant sur USB (ou en abaissant la broche RUN/Reset à la masse) et il apparaîtra comme un lecteur de disque USB, vous pouvez faire glisser le firmware. sur. Les personnes qui utilisent les produits Adafruit trouveront cela très familier : Adafruit utilise cette technique sur toutes ses cartes USB natives. Notez simplement que vous ne double-cliquez pas sur réinitialiser, mais maintenez BOOTSEL pendant le démarrage pour accéder au chargeur de démarrage ! Le RP2040 est une puce puissante, dotée de la vitesse d'horloge de notre M4 (SAMD51) et de deux cœurs équivalents à notre M0 (SAMD21). Puisqu'il s'agit d'une puce M0, elle n'a pas d'unité à virgule flottante ni de support matériel DSP – donc si vous faites quelque chose avec des mathématiques à virgule flottante lourdes, cela sera fait par logiciel et donc pas aussi rapide qu'un M4. Pour de nombreuses autres tâches de calcul, vous obtiendrez des vitesses proches de celles du M4 ! Pour les périphériques, il existe deux contrôleurs I²C, deux contrôleurs SPI et deux UART multiplexés sur le GPIO – vérifiez le brochage pour savoir quelles broches peuvent être définies sur lesquelles. Il y a 16 canaux PWM, chaque broche a un canal sur lequel elle peut être réglée (idem sur le brochage). Spécifications techniques Mesure 2,0 x 0,9 x 0,28' (50,8 x 22,8 x 7 mm) sans embases soudées Léger comme une (grosse ?) plume – 5 grammes RP2040 double cœur Cortex M0+ 32 bits fonctionnant à ~ 125 MHz à une logique et une alimentation de 3,3 V 264 Ko de RAM Puce SPI FLASH de 8 Mo pour le stockage de fichiers et le stockage de code CircuitPython/MicroPython. Pas d'EEPROM Des tonnes de GPIO ! 21 x broches GPIO avec les capacités suivantes : Quatre ADC 12 bits (un de plus que Pico) Deux périphériques I²C, deux SPI et deux UART, dont un est étiqueté pour l'interface « principale » dans les emplacements Feather standard 16 x sorties PWM - pour servos, LED, etc. Les 8 GPIO numériques « non-ADC/non-périphérique » sont consécutifs pour une compatibilité PIO maximale Chargeur lipoly 200 mA+ intégré avec indicateur d'état de charge LED Broche n° 13 LED rouge pour un usage général clignotant RVB NeoPixel pour une indication en couleur. Connecteur STEMMA QT intégré qui vous permet de connecter rapidement n'importe quel appareil Qwiic, STEMMA QT ou Grove I²C sans soudure ! Bouton de réinitialisation et bouton de sélection du chargeur de démarrage pour des redémarrages rapides (pas de débranchement-rebranchement pour relancer le code) Broche d'alimentation/activation 3,3 V Le port de débogage SWD en option peut être soudé pour l'accès au débogage 4 trous de montage Cristal de 24 MHz pour un timing parfait. Régulateur 3,3 V avec sortie de courant de crête de 500 mA Le connecteur USB Type C vous permet d'accéder au chargeur de démarrage USB ROM intégré et au débogage du port série Caractéristiques de la puce RP2040 Double ARM Cortex-M0+ à 133 MHz 264 Ko de SRAM sur puce dans six banques indépendantes Prise en charge jusqu'à 16 Mo de mémoire Flash hors puce via un bus QSPI dédié Contrôleur DMA Barre transversale AHB entièrement connectée Périphériques d'interpolateur et de diviseur d'entiers LDO programmable sur puce pour générer une tension de base 2 PLL sur puce pour générer des horloges USB et principales 30 broches GPIO, dont 4 pouvant être utilisées comme entrées analogiques Périphériques 2 UART 2 contrôleurs SPI 2 contrôleurs I²C 16 canaux PWM Contrôleur USB 1.1 et PHY, avec prise en charge des hôtes et des périphériques 8 machines à états PIO Livré entièrement assemblé et testé, avec le chargeur de démarrage USB UF2. Adafruit ajoute également un en-tête, vous pouvez donc le souder et le brancher sur une planche à pain sans soudure.

Lis (+) (–)

Ce petit mini clavier sans fil de 14,1 x 8,2 cm est un outil universel pratique doté d'un pavé tactile intégré qui vous évite d'avoir à utiliser une souris séparée. Si vous utilisez votre Raspberry comme plateforme multimédia, ce clavier est un incontournable. La large portée de 10 mètres vous permet de prendre le contrôle depuis le confort de votre canapé. Grâce à l'éclairage RVB intégré, le fonctionnement dans l'obscurité ne pose aucun problème. Outre de nombreuses touches spéciales, toutes les touches d'un clavier conventionnel sont également présentes. La batterie rechargeable intégrée peut être rechargée facilement via la connexion micro USB existante avec n'importe quel bloc d'alimentation disponible dans le commerce. Caractéristiques Toutes les fonctionnalités d'un grand clavier De nombreuses touches de fonction supplémentaires Connexion sans fil avec portée de 10 mètres Batterie rechargeable intégrée / chargement via Micro-USB Éclairage RVB réglable Pavé tactile Détails techniques Nombre de clés : 80 Disposition du clavier : QWERTZ avec ä, ü, ö Fréquence : 2,4 GHz Puissance d'émission : +5 dB max. Tension de fonctionnement : 3,7 V Courant de charge : < 200 mA Courant au repos : < 30 µA Type de batterie : BL-5B Capacité de la batterie : 300 mAh Fonctions spéciales : rétroéclairage RVB réglable, boutons multimédia, pavé tactile intégré, batterie rechargeable Dimensions : 141 x 82 x 13 mm Poids : 105g

Lis (+) (–)

Il s'agit d'un kit d'extension de câble plug-and-play pour caméra et système informatique Raspberry Pi. Le kit est compatible avec le module caméra Raspberry Pi V2 (version 2.1), la caméra HQ et les modes définis du module caméra 1.3 RPi. Il étend la longueur du câble jusqu'à 20 mètres de la caméra à l'ordinateur RPi avec un câble LAN ordinaire. La capacité d'extension est pilotée par la technologie V-by-One HS de THine dont la configuration est préréglée pour une installation plug and play facile. Il n'est pas nécessaire de configurer un logiciel ou de coder. Le kit fonctionne comme si la caméra était directement connectée à l'ordinateur. Caractéristiques Rallonge de câble jusqu'à 20 mètres Prise en charge de la plupart des câbles LAN Connexion Plug-and-Play Aucune configuration logicielle requise Technologie HS V-by-One Applications Toutes les applications Raspberry Pi pour lesquelles une séparation physique de la caméra et de l'ordinateur est souhaitable. Téléchargements Guide de démarrage rapide Fiche de données

Lis (+) (–)

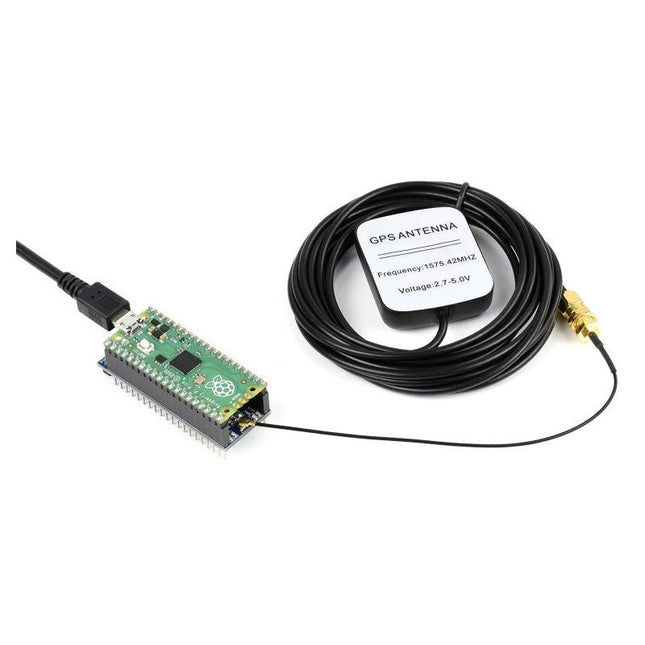

Le Pico-GPS-L76B est un module GNSS conçu pour Raspberry Pi Pico, avec prise en charge de systèmes multi-satellites, notamment GPS, BDS et QZSS. Il présente des avantages tels qu'un positionnement rapide, une haute précision et une faible consommation d'énergie, etc. Combiné avec le Raspberry Pi Pico, il est facile d'utiliser la fonction de navigation globale. Caractéristiques En-tête Raspberry Pi Pico standard, prend en charge les cartes de la série Raspberry Pi Pico Prise en charge des systèmes multi-satellites : GPS, BDS et QZSS Technologie de prédiction FACILE et auto-suivi, aide à un positionnement rapide AlwaysLocate, contrôleur intelligent de mode périodique pour économiser l'énergie Prend en charge D-GPS, SBAS (WAAS/EGNOS/MSAS/GAGAN) Débit en bauds de communication UART : 4 800 ~ 115 200 bps (9 600 bps par défaut) Support de batterie intégré, prend en charge la cellule rechargeable ML1220, pour préserver les informations sur les éphémérides et les démarrages à chaud 4x LED pour indiquer l'état de fonctionnement du module Livré avec des ressources de développement et un manuel (exemples Raspberry Pi Pico C/C++ et MicroPython) Caractéristiques GNSS Bande de fréquence: GPS L1 (1575,42 MHz) BD2 B1 (1561,098 MHz) Canaux : 33 canaux de suivi, 99 canaux d'acquisition, 210 canaux PRN Code C/A SBAS : WAAS, EGNOS, MSAS, GAGAN Précision de la position horizontale (positionnement autonome) <2,5 millions de CEP Temps de première correction à -130 dBm (FACILE activé) Démarrages à froid : <15s Démarrages à chaud : <5s Démarrages à chaud : <1 s Sensibilité Acquisition : -148 dBm Suivi : -163 dBm Réacquisition : -160 dBm Performances dynamiques Altitude (maximum) : 18 000 m Vitesse (max): 515 m/s Accélération (max): 4g Autres Interface de Communication UART Débit en bauds 4 800 ~ 115 200 bps (9 600 bps par défaut) Taux de mise à jour 1 Hz (par défaut), 10 Hz (maximum) Protocoles NMEA 0183, PMTK Tension d'alimentation 5 V Courant de fonctionnement 13mA Consommation globale de courant < 40 mA à 5 V (mode continu) Température de fonctionnement -40 ℃ ~ 85 ℃ Dimensions 52 × 21 mm Inclus 1x Pico-GPS-L76B 1x antenne GPS

Lis (+) (–)

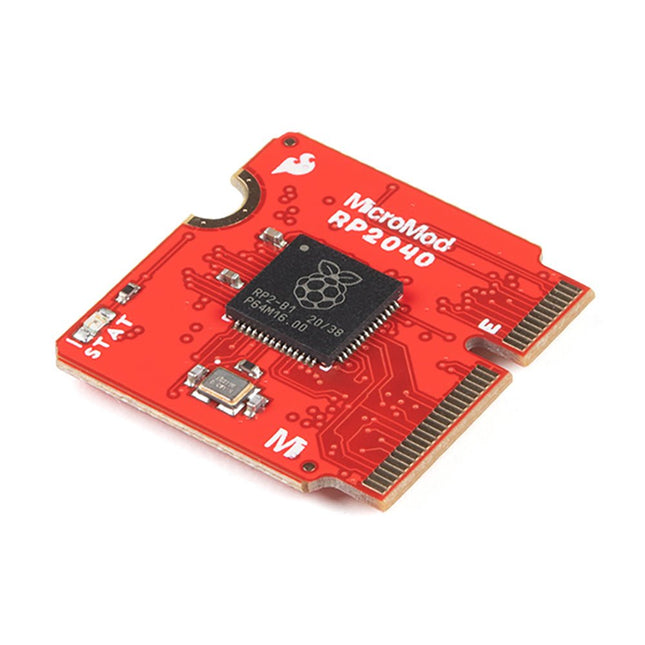

Le RP2040 utilise deux processeurs ARM Cortex-M0+ (jusqu’à 133MHz) 264kO de SRAM embarqué en six plans mémoire 6 IO dédié pour SPI Flash (prenant en charge XIP) 30 multifonctions GPIO : Matériel dédié aux périphériques couramment utilisés IO programmable pour un support périphérique étendu Quatre canaux ADC 12 bits avec capteur de température interne (jusqu’à 0,5 ms/s) Fonctionnalité hôte/périphérique USB 1.1  Le RP2040 est pris en charge avec les environnements de développement multi-plateformes C/C++ et MicroPython, y compris un accès facile au débogage d’exécution. Il a un démarrage UF2 et des routines à virgule flottante intégrées dans le circuit. L’USB intégré peut agir à la fois comme périphérique et hôte. Il a deux noyaux symétriques et une bande passante interne élevée, ce qui le rend utile pour le traitement du signal et de la vidéo. Alors que la carte a une grande RAM interne, la carte comprend une puce mémoire flash externe supplémentaire. Caractéristiques Processeurs Dual Cortex M0+ jusqu’à 133 MHz 264 kB de SRAM embarqué en six plans mémoire 6 IO dédié pour flash QSPI, supportant l’exécution en place (XIP) 30 IO programmable pour support périphérique étendu Interface SWD Minuterie avec 4 alarmes Compteur temps réel (RTC) Fonctionnalité hôte/périphérique USB 1.1 Langages de programmation pris en charge MicroPython C/C++

Lis (+) (–)

Le module de caméra infrarouge Raspberry Pi (NoIR) V2 dispose d'un capteur Sony IMX219 de 8 mégapixels (par rapport au capteur OmniVision OV5647 de 5 mégapixels de la caméra d'origine). Le RPi NoIR vous offre tout ce qu'offre le module caméra classique, avec une différence : il n'utilise pas de filtre infrarouge (NoIR = No Infrared). Cela signifie que les photos que vous prenez à la lumière du jour auront l'air résolument curieuses, mais cela vous donne la possibilité de voir dans l'obscurité grâce à l'éclairage infrarouge. La caméra fonctionne avec tous les modèles de Raspberry Pi. Résolution fixe 8 mégapixels Modes vidéo 1080p30, 720p60 et 640x480p60/90 Intégration Linux Pilote V4L2 disponible API de programmation C OpenMAX IL et autres disponibles Capteur SonyIMX219 Résolution du capteur 3280 x 2464 pixels Zone d'image du capteur 3,68 x 2,76 mm (diagonale de 4,6 mm) Taille des pixels 1,12 x 1,12 µm Taille optique 1/4' Distance focale 3,04 mm Champ de vision horizontal 62,2 degrés Champ de vision vertical 48,8 degrés Rapport focal (F-Stop) 2.0 Poids 3g Taille 25x24x9mm

Lis (+) (–)

Signal d'entrée : HDMI ; Signal de sortie : CSI ; Entrée HDMI : 720p50\\720p60\\1080i50\\1080p25 Fonction : HDMI vers CSI-2 Limitation : l'entrée HDMI prend en charge jusqu'à 1080p25fps Utilisation : identique à la caméra Raspberry Pi standard Puce : Toshiba TC358743XBG Compatible avec : Raspberry Pi 4B/3B+/3B/2B/B+/3A+/Pi Zero/Zero W.

Lis (+) (–)

Débuter avec Python Ce guide entièrement mis à jour montre comment créer des programmes inventifs et des jeux amusants sur votre puissant Raspberry Pi, sans aucune expérience en programmation requise. La programmation du Raspberry Pi, troisième édition aborde les changements physiques et les nouvelles procédures de configuration ainsi que les mises à jour du système d'exploitation vers la version actuelle 4. Vous découvrirez comment configurer le matériel et les logiciels, écrire des scripts Python, créer des interfaces graphiques conviviales et contrôler l'électronique externe. Les projets étape par étape incluent un prototype d'horloge numérique et un robot Raspberry Pi entièrement fonctionnel. Configurez votre Raspberry Pi et explorez ses fonctionnalités Commencez à écrire et à déboguer des programmes Python Utiliser des chaînes, des listes, des fonctions et des dictionnaires Travailler avec des modules, des classes et des méthodes Appliquer des méthodes de développement orientées objet Créez des jeux conviviaux avec Pygame Créez des interfaces utilisateur intuitives avec guizero Interface avec le matériel utilisant la bibliothèque gpiozero Connectez l'électronique externe via le port GPIO Ajoutez de puissantes fonctionnalités Web à vos projets

Lis (+) (–)

Résistant aux intempéries (certifié IP55) Lentille Fresnel IR pour optimiser la détection de mouvement Support compatible avec tous les modèles de Raspberry Pi (tous les modèles A, B et Zero) Accès facile aux composants et ports internes du Raspberry Pi Peut être sécurisé avec un cadenas Sangle de fixation d'appareil photo en nylon pour sécuriser l'extérieur Accès aux câbles arrière Fixations et entretoises pour la fixation d'appareils électroniques Aucune soudure requise Accessoires arrière pour mises à niveau modulaires Attention, vous devez fournir un Raspberry Pi.

Lis (+) (–)

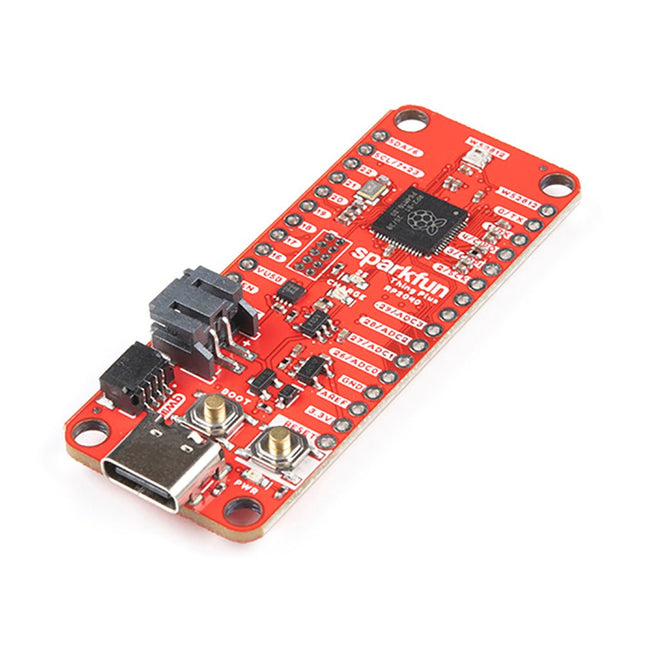

Le RP2040 contient deux processeurs ARM Cortex-M0+ (jusqu’à 133MHz) et les fonctionnalités suivantes : 264ko de SRAM embarqué en six plans mémoire 6 IO dédié pour SPI Flash (prenant en charge XIP) 30 multifonctions GPIO : Matériel dédié aux périphériques couramment utilisés IO programmable pour un support périphérique étendu Quatre canaux ADC 12 bits avec capteur de température interne (jusqu’à 0,5 ms/s) Fonctionnalité hôte/périphérique USB 1.1 Le RP2040 est pris en charge avec les environnements de développement multi-plateformes C/C++ et MicroPython, y compris un accès facile au débogage d’exécution. Il a un boot UF2 et des routines à virgule flottante intégrées dans le circuit. Bien que le circuit dispose d’une grande RAM (mémoire vive) interne, la carte comprend 16 Mo supplémentaires de mémoire flash QSPI externe pour stocker le code du programme. Caractéristiques: Microcontrôleur RP2040 de la Fondation Raspberry Pi Mémoire flash QSPI 16 Mo Broches PTH JTAG Facteur de forme Thing Plus (ou Feather): 18 broches GPIO multifonctionnelles Quatre canaux ADC 12 bits disponibles avec capteur de température interne (500kSa/s) Jusqu’à huit PWM 2 canaux Jusqu’à deux UARTs Jusqu’à deux bus I2C Jusqu’à deux autobus SPI Connecteur USB-C : Fonctionnalité hôte/périphérique USB 1.1 Connecteur JST à 2 broches pour batterie LiPo (non inclus) : Circuit de charge 500mA Connecteur Qwiic Boutons : Démarrage Réinitialisation DEL: PWR - Indicateur d’alimentation rouge de 3,3 V CHG - Indicateur jaune de charge de la batterie 25 - LED d’état/test bleue (GPIO 25) WS2812 - LED RGB adressable (GPIO 08) Quatre trous de fixage: 4-40 vis compatibles Dimensions : 2,3' x 0,9' Caractéristiques du RP2040 Processeurs Dual Cortex M0+ jusqu’à 133 MHz 264 ko de SRAM embarqué en six plans mémoire 6 IO dédié pour flash QSPI, supportant l’exécution en place (XIP) 30 IO programmable pour support périphérique étendu Interface SWD Minuterie avec 4 alarmes Compteur temps réel (RTC) Fonctionnalité hôte/périphérique USB 1.1 Langages de programmation pris en charge MicroPython C/C++

Lis (+) (–)

Witty Pi est une carte d'extension qui ajoute une horloge en temps réel et permet la gestion de l'alimentation à votre Raspberry Pi. Elle peut définir le rythme de mise en marche et d'arrêt de votre Raspberry Pi, et réduire considérablement la consommation d'énergie. Witty Pi 4 est la quatrième génération de Witty Pi et il intègre ces ressources matérielles : Horloge temps réel calibrée en usine, à compensation thermique avec une précision de ±2 ppm. Capteur de température avec une résolution de 0,125 °C. Convertisseur CC/CC intégré qui supporte jusqu'à 30 V CC. Microcontrôleur (MCU) 8 bits AVR avec mémoire flash programmable de 8 ko. Horloge en temps réel précise et programmation d'allumage et d'extinction . L'horloge en temps réel (RTC) du Witty Pi 4 a été calibrée en usine et le micrologiciel du Witty Pi 4 effectue également une compensation de température pour le quartz. Cela rend le RTC très précis et l'erreur annuelle réelle est limitée à ±2 ppm. Lorsque votre Raspberry Pi est démarré, l'heure stockée dans le RTC remplace l'heure du système. Par conséquent, votre Raspberry Pi connaît l'heure exacte même sans accéder à l'Internet. Vous pouvez programmer le démarrage et/ou l'arrêt de votre Raspberry Pi, et en faire un dispositif contrôlé par le temps. Vous pouvez même définir un script de programmation pour prévoir une séquence ON/OFF compliquée pour votre Raspberry Pi. La programmation de la séquence ON/OFF pour le Raspberry Pi est la fonctionnalité la plus populaire de Witty Pi, et elle est extrêmement utile pour les systèmes alimentés par batterie. En allumant le Raspberry Pi uniquement lorsque c'est nécessaire, la batterie peut être utilisée beaucoup plus longtemps avec Witty Pi installé. Système contrôlé par la température Le capteur de température du Witty Pi 4 a une résolution de 0,125 °C. Les données de température sont utilisées pour compenser le quartz et rendre le RTC plus précis. Vous pouvez également spécifier l'action (démarrage ou arrêt) lorsque la température passe au-dessus ou en dessous du seuil prédéfini. Ce qui signifie que vous pouvez également faire de votre Raspberry Pi un système contrôlé par la température. Convertisseur CC/CC et interrupteur d'alimentation e-latching Witty Pi 4 est équipé d'un convertisseur CC/CC embarqué, qui vous permet d'alimenter votre dispositif avec une alimentation de 6~30V. Vous pouvez également alimenter votre appareil avec 5 V via le connecteur USB de type C. . Witty Pi 4 met également en œuvre un interrupteur d'alimentation e-Latching, qui est très similaire à l'interrupteur d'alimentation de votre PC/ordinateur portable. Vous pouvez allumer/éteindre votre Raspberry Pi d'une simple pression sur le bouton. Le logiciel fonctionnant en arrière-plan exécutera la commande d'arrêt avant que l'alimentation ne soit coupée, cela évite la corruption des données causée par un arrêt brutal. Witty Pi 4 prend en charge tous les modèles Raspberry Pi qui disposent du connecteur GPIO à 40 broches, notamment A+, B+, 2B, Zero, Zero W, Zero 2 W, 3B, 3B+, 3A+ et 4B. Vous devrez souder au préalable le connecteur à 40 broches aux modèles Zero/Zero W/Zero 2 W, afin qu'ils puissent établir une connexion fiable avec Witty Pi. Dispositif I²C unique Witty Pi 4 utilise un microcontrôleur pour émuler un seul périphérique I²C avec l'adresse par défaut 0x08, et également mapper tous les registres I²C de l'horloge en temps réel et du capteur de température comme registres I²C virtuels dans le même périphérique. Vous pouvez accéder à tous les registres I²C de l'horloge en temps réel et du capteur de température via le seul périphérique I²C émulé par Witty Pi 4. . L'avantage de cette nouvelle conception est que Witty Pi 4 cache d'autres périphériques I²C (horloge en temps réel, capteur de température) et devient leur proxy pour communiquer avec le Raspberry Pi. Comme l'adresse I²C utilisée par Witty Pi 4 peut être modifiée à n'importe quelle valeur, vous pouvez toujours éviter les conflits d'adresse I²C. Prise en charge de l'UWI Witty Pi 4 est entièrement pris en charge par UWI (UUGear Web Interface), et vous pouvez accéder à votre Witty Pi 4 sur n'importe quel appareil qui a un accès réseau. Caractéristiques techniques ..Courant de sortieJusqu'à 3 A pour le Raspberry Pi et ses périphériques..Dimension65 x 56 x 19 mm..Inclus 1x carte Witty Pi 4 1x batterie CR2032 4x M2.5 x 11mm standoff en cuivre 8x vis M2.5 Téléchargements Manuel d'utilisation GitHub Microcontrôleur ATtiny841 (fiche technique) Horloge temps réel PCF85063A (fiche technique), calibrée en usine Capteur de température LM75B (fiche technique) Convertisseur CC/CC MP4462 (fiche technique) Commutateur MOSFET AO4616 (fiche technique) Batterie CR2032 (pour le maintien de l'heure lorsque l'alimentation est coupée) Alimentation CDC 5 V (via le connecteur USB type C)ou DC 6 V~30 V (via le connecteur XH2.54) Courant de veille ~0,5 mA Environnement de fonctionnement Température -30°C~80°C (-22°F~176°F)Humidité 0~80% RH, sans condensation, sans gaz corrosif Poids 23 g (sans accessoires)

Lis (+) (–)

Matériel: Aluminium Couleur : Noir mat Compatible avec : Raspberry Pi 2, 3 et 4 avec StromPi 3 et Battery Hat attachés Options de montage : rail DIN, trous filetés M4 au bas du boîtier Nombre de filetages M4 : 4 Refroidissement actif Dissipateur thermique discret et PCB pour le contrôle du ventilateur et bouton d'alimentation inclus Dimensions : 59 mm x 64 mm x 105 mm

Lis (+) (–)

Ce chapeau de batterie avec batterie LiFePO4 transforme le StromPi V3 en une solution UPS complète. La batterie de remplacement est fournie comme troisième source de courant, est surveillée et se recharge automatiquement. Avec le doublement de la capacité nominale, la durée de vie est également presque deux fois plus longue par rapport à la batterie de 1 000 mAh. Elle est basée sur la technologie LiFePo4 et offre des avantages plus essentiels par rapport aux structures lithium-ION standards : sécurité accrue car il ne peut y avoir de combustion chimique spontanée une durée de vie plus longue grâce à la technologie lithium ION plus de cycles de charge la batterie est automatiquement chargée si elle fonctionne avec une source de tension externe Dans l'électronique de la batterie, des circuits de protection contre les surcharges, les courts-circuits et les décharges profondes sont intégrés. CARACTÉRISTIQUES TAPER Phosphate de fer et de lithium (LiFePO4) CAPACITÉ 2000mAh TENSION 3,2 V CARACTÉRISTIQUES SPÉCIALES directement connectable au StromPi 3, sera chargé immédiatement, connecteur à broches, propre protection et électronique de charge, Plus de sécurité : pas d'auto-inflammation chimique possible, Durée de vie essentiellement plus longue que la technologie Lithium-Ion DIMENSIONS 65x56x22mm ARTICLES EXPÉDIÉS Batterie EAN 4250236819891 N° D'ARTICLE RB-StromPi3BAT-XL

Lis (+) (–)

Construction ABS de haute qualité Panneaux latéraux et couvercle amovibles pour un accès facile aux connecteurs GPIO, caméra et écran Conduits de lumière pour LED d'alimentation et d'activité Extraordinairement beau Couleur : blanc/rouge

Lis (+) (–)

Surveillez la mesure de l’humidité du sol, de la température et de l’humidité relative avec le Plant Monitor. Cette carte est compatible avec le BBC micro:bit, le Raspberry Pi et la plupart des cartes microcontrôleurs. Anneaux pinces alligator/croco Broches d'en-tête soudées prêtes pour votre choix de microcontrôleur. Interface série UART facile à utiliser Sortie analogique supplémentaire pour l'humidité uniquement LED RVB intégrée Téléchargements Fiche de données Instructions

Lis (+) (–)

Il s'agit d'un kit de mécanisme panoramique-inclinaison conçu explicitement pour Pixy2. Après avoir assemblé le kit et l'avoir connecté à Pixy2, vous pourrez suivre des objets colorés à l'aide de la démo Pan/Tilt. Il comprend deux pièces en plastique découpées au laser pour la base, deux servos différents pour les axes de panoramique et d'inclinaison, ainsi que tout le matériel de montage et les attaches de câble dont vous avez besoin pour l'assemblage. Les fonctions Le mécanisme d'inclinaison panoramique du Pixy2 a été repensé, le rendant plus petit et plus rapide que le mécanisme d'inclinaison panoramique du Pixy original. Tout le matériel nécessaire est inclus. La base panoramique et inclinable se fixe directement à un Arduino avec un motif de trous compatible Arduino et comprend des entretoises et du matériel de montage. Plusieurs démos panoramiques et inclinables sont incluses et peuvent être exécutées avec Arduino, Raspberry Pi ou de manière autonome (pas de contrôleur). Instructions d'installation complètes

Lis (+) (–)
