Dans ce livre, Rémy Mallard initie les débutants à la programmation des microcontrôleurs PIC de Microchip. Après une introduction (pas trop longue) à des principes essentiels de programmation, il propose des chapitres qui regroupent les informations théoriques et pratiques nécessaires à la réalisation de chaque montage. Il fait la part belle aux « petits » microcontrôleurs 8 bits parce qu'ils sont bon marché et faciles à trouver. Toutefois comme il l'écrit : « ce n'est ni vouloir s'enfermer dans sa coquille, ni faire preuve d'insociabilité, que de s'attacher à ces petites bêtes… Cette famille 8 bits, même si on la qualifie « de base », permet tout de même de disposer de comparateurs, d'oscillateur interne, de modules de conversion analogique/numérique (CAN), de modules de communication à deux fils ou série, de générateurs à rapport cyclique variable entre autres ». C'est pourquoi les réalisations proposées vont bien au-delà du simple chenillard à LED et couvrent un grand nombre de besoins. Le lecteur apprendra comment interfacer des capteurs avec un microcontrôleur, comment acquérir et stocker des données, ou encore comment établir une liaison USB ou Ethernet pour transmettre des données. Toutes ces techniques, combinées les unes avec les autres comme des briques, permettront au lecteur de créer par la suite des montages encore plus ambitieux. Le logiciel des différents montages est codé en langage Pascal. mikroPascal, l'environnement de développement proposé par MikroElektronika et utilisé par l'auteur, dispose dans sa version gratuite de toutes les fonctions (éditeur, débogueur, simulateur, compilateur, pilotage des programmateurs) de la version payante, mais la taille du code est limitée à 2 Ko (ce qui suffisant pour la plupart des projets du livre). Le lecteur a le choix du programmateur pour transférer le code dans le microcontrôleur (matériel MikroElektronika ou Microchip). Après la lecture de ce livre, gagné par la bonne humeur communicative de Rémy et fort de sa longue expérience (qu'il partage volontiers), le lecteur n'aura qu'une seule envie : aller plus loin (transposer le code dans d'autres langages, le porter sur d'autres plates-formes de développement, s'attaquer aux PIC32…). +++ L'auteur +++ Rémy Mallard est un touche-à-tout. Outre ses activités en électronique et informatique, il prête sa voix pour des documentaires et livres audio, compose de la musique, pratique la vidéo et écrit des nouvelles dont plusieurs ont été publiées. Il s'est intéressé à son premier schéma de circuit électronique à l'âge de dix ans. À son quatorzième anniversaire, il achève la fabrication de sa radio locale (microphone, casque, platine pour disques vinyle, table de mixage, compresseur de modulation, égaliseur, émetteur FM et antenne). Armé d'un BAC F2 (électronique), il entame sa carrière professionnelle chez TDF puis la poursuit comme expert technique dans le domaine de la radio. Aujourd'hui, il continue à se former aux métiers de la comédie et de l'écriture. Comme il le dit : '...la clé de la réussite tient pour une grande part dans l'intérêt qu'on porte aux choses. Les bagages scolaires sont bien entendu appréciés, mais la motivation (l'envie de regarder les choses par le côté et non par le devant) est un plus certain. Soyez intéressé et montrez que vous aimez apprendre, simplement. Et surtout, expérimentez ! Faites des choses de vos petits doigts, ne vous contentez pas de rester derrière votre simulateur informatique. Si un composant grille ou explose devant vos yeux, dites-vous que vous avez de la chance (sauf si bien sûr un fragment incandescent s'est fiché dans votre rétine), et essayez de comprendre ce qui s'est passé, plutôt que de laisser tout tomber. Faites de vos échecs la clé de votre réussite.'

Lis Plus Moins

L'Arduino Nano est une petite carte, complète et facile à monter sur une planche à pain, basée sur l'ATmega328 (Arduino Nano 3.x). Il possède plus ou moins les mêmes fonctionnalités que l'Arduino Duemilanove, mais dans un emballage différent. Il lui manque seulement une prise d'alimentation en courant continu et elle fonctionne avec un câble USB Mini-B au lieu d'un câble standard. Caractéristiques Microcontrôleur ATmega328 Tension de fonctionnement (niveau logique) 5 V Tension d'entrée (recommandée) 7-12 V Tension d'entrée (limites) 6-20V Broches d'E/S numériques 14 (dont 6 avec sortie PWM) Broches d'entrée analogique 8 Courant CC par broche E/S 40mA Mémoire flash 16 Ko (ATmega168) ou 32 Ko (ATmega328) dont 2 Ko utilisés par le chargeur de démarrage SRAM 1 Ko (ATmega168) ou 2 Ko (ATmega328) EEPROM 512 octets (ATmega168) ou 1 Ko (ATmega328) Vitesse de l'horloge 16 MHz Dimensions 18x45mm Source de courant L'Arduino Nano peut être alimenté via la connexion USB Mini-B, une alimentation externe non régulée de 6 à 20 V (broche 30) ou une alimentation externe régulée de 5 V (broche 27). La source d'alimentation est automatiquement sélectionnée sur la source de tension la plus élevée. Mémoire L'ATmega168 dispose de 16 Ko de mémoire flash pour stocker le code (dont 2 Ko sont utilisés pour le chargeur de démarrage), 1 Ko de SRAM et 512 octets d'EEPROM. L'ATmega328 dispose de 32 Ko de mémoire flash pour le stockage du code (dont 2 Ko sont également utilisés pour le chargeur de démarrage), 2 Ko de SRAM et 1 Ko d'EEPROM. Entrée et sortie Chacune des 14 broches numériques du Nano peut être utilisée comme entrée ou sortie, en utilisant les fonctions pinMode() , digitalWrite() et digitalRead() . Ils fonctionnent à 5 V. Chaque broche peut fournir ou recevoir un maximum de 40 mA et possède une résistance de rappel interne (désactivée par défaut) de 20 à 50 kohms. Communication L'Arduino Nano dispose d'un certain nombre de fonctionnalités pour communiquer avec un ordinateur, un autre Arduino ou d'autres microcontrôleurs. Les ATmega168 et ATmega328 fournissent une communication série UART TTL (5 V), disponible sur les broches numériques 0 (RX) et 1 (TX). Un FTDI FT232RL sur la carte canalise cette communication série via USB et les pilotes FTDI (inclus avec le logiciel Arduino) fournissent un port COM virtuel au logiciel de l'ordinateur. Le logiciel Arduino comprend un moniteur série qui permet d'envoyer des données textuelles simples vers et depuis la carte Arduino. Les LED RX et TX de la carte clignoteront lorsque les données seront envoyées via la puce FTDI et la connexion USB à l'ordinateur (mais pas pour les communications série sur les broches 0 et 1). Une bibliothèque SoftwareSerial permet la communication série sur chacune des broches numériques du Nano. Programmation informatique L'Arduino Nano peut être programmé avec le logiciel Arduino ( télécharger ). L'ATmega168 ou l'ATmega328 de l'Arduino Nano est livré avec un chargeur de démarrage qui vous permet de télécharger un nouveau code sans utiliser de programmeur matériel externe. Il communique en utilisant le protocole STK500 d'origine ( référence , fichiers d'en-tête C ). Vous pouvez également contourner le chargeur de démarrage et programmer le microcontrôleur via l'en-tête ICSP (In-Circuit Serial Programming) avec Arduino ISP ou similaire ; voir ces instructions pour plus de détails. Réinitialisation automatique (logicielle) Plutôt que de nécessiter une pression physique sur le bouton de réinitialisation avant un téléchargement, l'Arduino Nano est conçu de manière à permettre sa réinitialisation par un logiciel exécuté sur un ordinateur connecté. L'une des lignes de contrôle d'alimentation matérielle (DTR) du FT232RL est connectée à la ligne de réinitialisation de l'ATmega168 ou de l'ATmega328 via un condensateur de 100 nF. Lorsque cette ligne est affirmée (prise au niveau bas), la ligne de réinitialisation descend suffisamment longtemps pour réinitialiser la puce. Le logiciel Arduino utilise cette capacité pour vous permettre de télécharger du code en appuyant simplement sur le bouton de téléchargement dans l'environnement Arduino. Cela signifie que le chargeur de démarrage peut avoir un délai d'attente plus court, car la réduction du DTR peut être bien coordonnée avec le début du téléchargement.

Lis Plus Moins

Arduino Uno est une carte à microcontrôleur open-source basée sur l'ATmega328P. Elle possède 14 broches d'entrée/sortie numériques (dont 6 peuvent être utilisées comme sorties PWM), 6 entrées analogiques, un résonateur céramique de 16 MHz (CSTCE16M0V53-R0), une connexion USB, une prise d'alimentation, un connecteur ICSP et un bouton de réinitialisation. Il contient tout ce qui est nécessaire au fonctionnement du microcontrôleur ; il suffit de le connecter à un ordinateur avec un câble USB ou de l'alimenter avec un adaptateur CA-CC ou une batterie pour commencer. Vous pouvez bricoler avec votre Uno sans trop de soucis, dans le pire des cas, vous pouvez remplacer la puce pour quelques dollars et recommencer le travail. « Uno » signifie un en italien et a été choisi pour marquer la sortie du logiciel Arduino (IDE) 1.0. La carte Uno et la version 1.0 du logiciel Arduino (IDE) étaient les versions de référence d'Arduino, qui ont maintenant évolué vers des versions plus récentes. La carte Uno est la première d'une série de cartes Arduino USB, et le modèle de référence de la plate-forme Arduino ; pour une liste exhaustive des cartes actuelles, passées ou obsolètes, voir l'index des cartes Arduino. Spécifications Microcontrôleur ATmega328P Tension de fonctionnement 5 V Tension d'entrée (recommandée) 7-12 V Tension d'entrée (limite) 6-20 V Broches E/S numériques 14 (dont 6 fournissent une sortie PWM) Broches E/S numériques PWM 6 Broches d'entrée analogique 6 Courant continu par broche d'entrée/sortie 20 mA Courant continu pour la broche 3,3 V 50 mA Mémoire flash 32 Ko (ATmega328P) dont 0,5 Ko utilisé par le bootloader SRAM 2 KB (ATmega328P) EEPROM 1 KB (ATmega328P) Fréquence d'horloge 16 MHz LED_BUILTIN 13 Dimensions 68,6 x 53,4 mm Poids 25 g

Lis Plus Moins

L'Arduino Nano ESP32 (avec ou sans connecteurs) est une carte au format Nano basée sur l'ESP32-S3 (intégré dans le NORA-W106-10B de u-blox). Il s'agit de la première carte Arduino entièrement basée sur un ESP32, et elle dispose du Wi-Fi, du Bluetooth LE, du débogage via USB natif dans l'IDE Arduino ainsi que de la faible consommation d'énergie. Le Nano ESP32 est compatible avec l'Arduino IoT Cloud et prend en charge MicroPython. C'est une carte idéale pour se lancer dans le développement IoT. Caractéristiques Faible encombrement: Conçu en gardant à l'esprit le format Nano bien connu, cette carte au design compact est parfaite pour être intégrée dans des projets autonomes. Wi-Fi et Bluetooth: Exploitez la puissance du microcontrôleur ESP32-S3, bien connu dans le domaine de l'IoT, avec le support complet d'Arduino pour la connectivité sans fil et Bluetooth. Support d'Arduino et de MicroPython: Basculez facilement entre la programmation Arduino et MicroPython en quelques étapes simples. Compatible avec l'Arduino IoT Cloud: Créez rapidement et facilement des projets IoT avec seulement quelques lignes de code. La configuration prend en charge la sécurité, vous permettant de surveiller et de contrôler votre projet de n'importe où grâce à l'application Arduino IoT Cloud. Prise en charge HID: Simulez des périphériques d'interface utilisateur tels que des claviers ou des souris via USB, ouvrant de nouvelles possibilités d'interaction avec votre ordinateur. Spécifications Microcontrôleur u-blox NORA-W106 (ESP32-S3) Connecteur USB USB-C Broches Broches LED intégrées 13 Broches LED RVB intégrées 14-16 Broches d'E/S numériques 14 Broches d'entrée analogique 8 Broches PWM 5 Interruptions externes Toutes les broches numériques Connectivité Wi-Fi u-blox NORA-W106 (ESP32-S3) Bluetooth u-blox NORA-W106 (ESP32-S3) Communication UART 2x I²C 1x, A4 (SDA), A5 (SCL) SPI D11 (COPI), D12 (CIPO), D13 (SCK). Utilisez n'importe quelle broche GPIO pour Chip Select (CS) Alimentation Tension d'E/S 3,3 V Tension d'entrée (nominale) 6-21 V Courant source par broche d'E/S 40 mA Courant de décharge par broche d'E/S 28 mA Vitesse d'horloge Processeur Jusqu'à 240 MHz Mémoire Mémoire ROM 384 ko Mémoire SRAM 512 ko Mémoire Flash externe 128 Mbit (16 Mo) Dimensions 18 x 45 mm Téléchargements Fiche technique Schémas

Lis Plus Moins

Le kit Elektor MultiCalculator est une calculatrice multifonction basée sur Arduino qui va au-delà des calculs de base. Il offre 22 fonctions, dont la mesure de la lumière et de la température, l'analyse différentielle de la température et le décodage de la télécommande IR NEC. L'Elektor MultiCalculator est un outil pratique à utiliser dans vos projets ou à des fins pédagogiques. Le kit comprend un module Pro Mini comme unité de calcul. Le PCB est facile à assembler à l’aide de composants traversants. Le boîtier se compose de 11 panneaux acryliques et de matériel de montage pour un assemblage facile. De plus, l'appareil est équipé d'un écran LCD alphanumérique 16x2, de 20 boutons et de capteurs de température. L'Elektor MultiCalculator est programmable avec l'IDE Arduino via un connecteur PCB à 6 voies. La calculatrice peut être programmée avec un adaptateur de programmation et elle est alimentée via USB-C. Modes de fonctionnement Calculatrice Code de résistance à 4 anneaux Code de résistance à 5 anneaux Conversion de décimal en hexadécimal et caractères (ASCII) Conversion d'hexadécimaux en décimaux et caractères (ASCII) Conversion de décimal en binaire et caractères (ASCII) Conversion binaire en décimal et hexadécimal Calcul de Hz, nF, réactance capacitive (XC) Calcul de Hz, µH, réactance inductive (XL) Calcul de la résistance de deux résistances connectées en parallèle Calcul de la résistance de deux résistances connectées en série Calcul d'une résistance parallèle inconnue Mesure de la température Mesure différentielle de température T1 et T2 et Delta(δ) Mesure de la lumière Chronomètre avec fonction temps au tour Compteur d'articles Décodage de la télécommande IR NEC Conversion AWG (American Wire Gauge) Lancer les dés Personnaliser le message de démarrage Étalonnage de la température Spécifications Langues des menus : Anglais, néerlandais Dimensions : 92 x 138 x 40 mm Durée de construction : environ 5 heures Inclus Composants PCB et traversants Feuilles acryliques prédécoupées avec toutes les pièces mécaniques Module microcontrôleur Pro Mini (ATmega328/5 V/16 MHz) Adaptateur de programmation Capteurs de température étanches Câble USB-C Téléchargements Software

Lis Plus Moins

Technology is constantly changing. New microcontrollers become available every year. The one thing that has stayed the same is the C programming language used to program these microcontrollers. If you would like to learn this standard language to program microcontrollers, then this book is for you! Arduino is the hardware platform used to teach the C programming language as Arduino boards are available worldwide and contain the popular AVR microcontrollers from Atmel. Atmel Studio is used as the development environment for writing C programs for AVR microcontrollers. It is a full-featured integrated development environment (IDE) that uses the GCC C software tools for AVR microcontrollers and is free to download. At a glance: Start learning to program from the very first chapter No programming experience is necessary Learn by doing – type and run the example programs A fun way to learn the C programming language Ideal for electronic hobbyists, students and engineers wanting to learn the C programming language in an embedded environment on AVR microcontrollers Use the free full-featured Atmel Studio IDE software for Windows Write C programs for 8-bit AVR microcontrollers as found on the Arduino Uno and MEGA boards Example code runs on Arduino Uno and Arduino MEGA 2560 boards and can be adapted to run on other AVR microcontrollers or boards Use the AVR Dragon programmer/debugger in conjunction with Atmel Studio to debug C programs

Lis Plus Moins

Il n'existe que quelques séries de 50 projets passionnés pour initier la programmation JAL et maîtriser les microcontrôleurs PIC. La simple LED clignotante à la vision artificielle, l'alarme laser à la souris USB taquine, l'indicateur de niveau capacitif et le gradateur de lumière, ces projets s'appuient sur des consignes et des distrayants. Il est nécessaire d'étudier les techniques de base utilisées pour communiquer la commande d'un relais, et les caractéristiques des signaux utilisés par différents capteurs (constitués par l'exemple d'un codeur rotatif), la communication par bus I²C, SPI, RS232, USB , affiches de 7 segments et avec le bus CAN. On y apprend à pratiquer la commande de largeur d'impulsion, la conversion analogique-numérique et inversement, le traitement des interruptions, et bien des astuces. L'auteur doit être enthousiaste et désireux de progresser dans son appréciation. Abordez-le comme une récréatif et pédagogique : assemblez et utilisez les projets proposés. Les explications claires, les schémas et les photographies servent à révéler une activité enrichissante et captivante. Considérez la conception, le style et les détails du projet. A l'aide de microcontrôleurs et de l'utilisation de compositions et de projets, l'exploitation des techniques est pleinement expliquée. Avec l'augmentation de l'apprentissage après la spécification, l'auteur continue avec les contrôles : le 16f877A, le 18f4455, et le18f4685. N'hésitez pas à nous contacter pour plus d'informations sur le projet et à utiliser l'adaptateur pour garantir une bonne utilisation. Vous apprendrez d'ailleurs comment transposer vos programmes d'un microcontrôleur à Utre. La procédure de transfert du programme du microcontrôleur via le programmateur Wisp648 est la procédure de test finale. C'est aussi un guide de référence, comprenant des sources d'informations : une explication de la durée de la programmation des JAL et de l'utilisation des bibliothèques d'extension. Les outils de programmation (environnement de développement JALedit/XWisp, bibliothèques JAL, programmes décrits) sont téléchargeables gratuitement (voir ci-dessous). L'index permet de retrouver rapidement un projet et donc les principales commandes dans le contexte. En tant qu'expert, vous êtes le guide principal !

Lis Plus Moins

La carte contient tout ce qui est nécessaire pour le fonctionnement du microcontrôleur ; il suffit de la connecter à un ordinateur avec un câble micro-USB ou de l'alimenter avec un adaptateur CA-CC ou une batterie pour commencer. Le Due est compatible avec tous les shields Arduino qui fonctionnent à 3,3 V et sont conformes au pinout Arduino 1.0. Le Due respecte le pinout 1.0 : TWI : broches SDA et SCL qui sont proches de la broche AREF. IOREF: permet à un shield avec la configuration appropriée de s'adapter à la tension fournie par la carte. Cela permet la compatibilité du shield avec une carte 3.3V comme Due et les cartes basées sur l'AVR qui fonctionnent à 5V Une broche non connectée, réservée pour une utilisation future. Spécifications Tension de fonctionnement 3.3 V Tension d'entrée 7-12 V E/S numériques 54 Broches d'entrée analogique 12 Broches de sortie analogique 2 (CNA) Courant de sortie DC total sur toutes les lignes d'E/S 130 mA Courant continu par broche E/S 20 mA Courant continu pour la broche 3,3 V 800 mA Courant continu pour la broche de 5 V 800 mA Mémoire flash 512 KB tous disponibles pour les applications de l'utilisateur SRAM 96 KB Fréquence d'horloge 84 MHz Longueur 101.52 mm Largeur 53.3 mm Poids 36 g Veuillez noter : Contrairement à la plupart des cartes Arduino, la carte Arduino Due fonctionne à 3,3V. La tension maximale que les broches E/S peuvent tolérer est de 3,3V. L'application d'une tension supérieure à 3,3 V à une broche d'E/S peut endommager la carte.

Lis Plus Moins

Get Cracking with the Arduino Nano V3, Nano Every, and Nano 33 IoT The seven chapters in this book serve as the first step for novices and microcontroller enthusiasts wishing to make a head start in Arduino programming. The first chapter introduces the Arduino platform, ecosystem, and existing varieties of Arduino Nano boards. It also teaches how to install various tools needed to get started with Arduino Programming. The second chapter kicks off with electronic circuit building and programming around your Arduino. The third chapter explores various buses and analog inputs. In the fourth chapter, you get acquainted with the concept of pulse width modulation (PWM) and working with unipolar stepper motors. In the fifth chapter, you are sure to learn about creating beautiful graphics and basic but useful animation with the aid of an external display. The sixth chapter introduces the readers to the concept of I/O devices such as sensors and the piezo buzzer, exploring their methods of interfacing and programming with the Arduino Nano. The last chapter explores another member of Arduino Nano family, Arduino Nano 33 IoT with its highly interesting capabilities. This chapter employs and deepens many concepts learned from previous chapters to create interesting applications for the vast world of the Internet of Things. The entire book follows a step-by-step approach to explain concepts and the operation of things. Each concept is invariably followed by a to-the-point circuit diagram and code examples. Next come detailed explanations of the syntax and the logic used. By closely following the concepts, you will become comfortable with circuit building, Arduino programming, the workings of the code examples, and the circuit diagrams presented. The book also has plenty of references to external resources wherever needed. An archive file (.zip) comprising the software examples and Fritzing-style circuit diagrams discussed in the book may be downloaded free of charge below.

Lis Plus Moins

Ajoutez cette carte à un dispositif et vous serez en mesure de le connecter à un réseau WiFi, en utilisant son accélérateur de puce cryptographique ECC608 sécurisé. L'Arduino Uno WiFi est identique à l'Arduino Uno Rev3 sur le plan fonctionnel, mais avec l'ajout du WiFi / Bluetooth et quelques autres améliorations. Il intègre le tout nouveau microcontrôleur 8 bits ATmega4809 de Microchip et dispose d'une unité de mesure inertielle IMU (Inertial Measurement Unit) LSM6DS3TR intégrée. Le module Wi-Fi est un SoC autonome avec une pile de protocoles TCP/IP intégrée qui peut fournir un accès à un réseau Wi-Fi, ou agir comme un point d'accès. L'Arduino UNO WiFi Rev.2 possède 14 broches d'entrée/sortie numériques (5 qui peuvent être utilisées comme sorties PWM, 6 entrées analogiques), une connexion USB, un jack d'alimentation, un connecteur ICSP et un bouton de réinitialisation. Il contient tout ce qui est nécessaire pour le fonctionnement du microcontrôleur. Il suffit de le connecter à un ordinateur avec un câble USB ou de l'alimenter avec un adaptateur secteur ou une batterie pour commencer. Spécifications Tension de fonctionnement 5 V Tension d'entrée 7 V - 12 V E/S numériques 14 Broches d'entrée analogique 6 Broches d'entrée analogique 6 Courant continu par broche E/S 20 mA Courant continu pour la broche 3,3 V 50 mA Memoire Flash 48 KB SRAM 6.144 Bytes EEPROM 256 Bytes Fréquence d'horloge 16 MHz Module Radio u-blox NINA-W102 Elément sécurisé ATECC608A Unité de mesure inertielle LSM6DS3TR LED_Builtin 25 Longeur 101.52 mm Largeur 53.3 mm Poids 37 g

Lis Plus Moins

Le kit Arduino pour étudiants est un outil d'apprentissage à distance pratique, étape par étape, destiné aux plus de 11 ans : initiez-vous aux bases de l'électronique, de la programmation et du codage à domicile. Aucune connaissance ou expérience préalable n'est nécessaire, car le kit vous guide pas à pas. Les éducateurs peuvent enseigner à leur classe à distance à l'aide des kits, et les parents peuvent utiliser le kit comme un outil d'enseignement à domicile pour que leur enfant apprenne à son propre rythme. Tout le monde gagnera en confiance en matière de programmation et d'électronique grâce aux leçons guidées et à l'expérimentation libre. Apprenez les bases de la programmation, du codage et de l'électronique, notamment le courant, la tension et la logique numérique. Aucune connaissance ou expérience préalable n'est nécessaire car le kit vous guide pas à pas. Vous recevrez tout le matériel et le logiciel nécessaires pour une personne, ce qui en fait un outil idéal pour l'enseignement à distance, l'enseignement à domicile et l’auto-apprentissage. Il y a des leçons et des exercices étape par étape, et pour une expérience complète et approfondie, il y a aussi un contenu supplémentaire comprenant des spots d'invention, des concepts et des faits intéressants sur l'électronique, la technologie et la programmation. Les leçons et les projets peuvent être progressifs en fonction des capacités de chacun, ce qui leur permet d'apprendre à la maison à leur propre niveau. Le kit peut également être intégré à différentes matières comme la physique, la chimie et même l'histoire. En fait, il y a suffisamment de contenu pour un semestre entier. Comment utiliser le kit pour l’enseignement à distance par les éducateurs La plate-forme en ligne contient tout le contenu dont vous avez besoin pour enseigner à distance : du contenu d'orientation exclusif, des conseils pour l'apprentissage à distance, neuf leçons de 90 minutes et deux projets ouverts. Chaque leçon s'appuie sur la précédente, offrant ainsi une nouvelle occasion d'appliquer les compétences et les concepts que les élèves ont déjà appris. Ils disposent également d'un carnet de bord à remplir au fur et à mesure qu'ils travaillent sur les leçons. Au début de chaque leçon, vous trouverez une vue d'ensemble, une estimation du temps nécessaire à la réalisation du cours et les objectifs d'apprentissage. Tout au long de chaque leçon, vous trouverez des conseils et des informations qui vous aideront à faciliter votre apprentissage. Des réponses clés et des idées pour approfondir un peu plus sont également fournies. Comment le kit aide les parents à scolariser leur enfant à la maison Il s'agit d'un outil d'apprentissage à distance pratique, étape par étape, qui aidera votre enfant à apprendre les bases de la programmation, du codage et de l'électronique à la maison. En tant que parent, vous n'avez besoin d'aucune connaissance ou expérience préalable, car vous êtes guidé pas à pas. Le kit est directement lié au programme scolaire, de sorte que vous pouvez être sûr que vos enfants apprennent ce qu'ils doivent apprendre, et il leur donne l'occasion de prendre confiance dans la programmation et l'électronique. Vous les aiderez également à acquérir des compétences essentielles telles que l'esprit critique et la résolution de problèmes. Auto-apprentissage avec le kit étudiant Arduino Les élèves peuvent utiliser ce kit pour apprendre eux-mêmes les bases de l'électronique, de la programmation et du codage. Comme toutes les leçons suivent des instructions étape par étape, il est facile pour eux de travailler et d'apprendre par eux-mêmes. Ils peuvent travailler à leur propre rythme, s'amuser avec tous les projets du monde réel et accroître leur confiance au fur et à mesure. Ils n'ont pas besoin de connaissances préalables, car tout est clairement expliqué, le codage est pré-écrit et il existe un vocabulaire de concepts auquel se référer. Le kit étudiant Arduino est livré avec plusieurs pièces et composants qui seront utilisés pour construire des circuits tout en complétant les leçons et les projets tout au long du cours. Inclus dans le kit Code d'accès à un contenu en ligne exclusif comprenant des notes d'orientation pédagogique, des leçons étape par étape et du matériel supplémentaire tel que des ressources, des réalisations vedettes et un carnet de bord numérique avec des solutions. 1x Arduino Uno. 1x Câble USB. 1x Base de montage de la carte. 1x Multimètre. 1x Connecteur pile 9 V. 1x Pile 9 V. 20x Leds (5x rouges, 5x vertes, 5x jaunes & 5x bleues). 5x Résistances 560 Ω. 5x Résistances 220 Ω. 1x Plaque d’essais 400 points. 1x Résistance 1 kΩ. 1x Résistance 10 kΩ. 1x Petit servo-moteur. 2x Potentiomètres 10 kΩ. 2x Potentiomètres à bouton. 2x Condensateurs 100 uF Fils de liaison à âme pleine. 5x Boutons-poussoirs. 1x Phototransistor 2x Résistances 4.7 kΩ 1x Fil cavalier noir. 1x Fil cavalier rouge. 1x Capteur de température. 1x Buzzer piézoélectrique. 1x Cordon mâle vers femelle rouge. 1x Cordon femelle vers mâle noir. 3x Écrous et boulons.

Lis Plus Moins

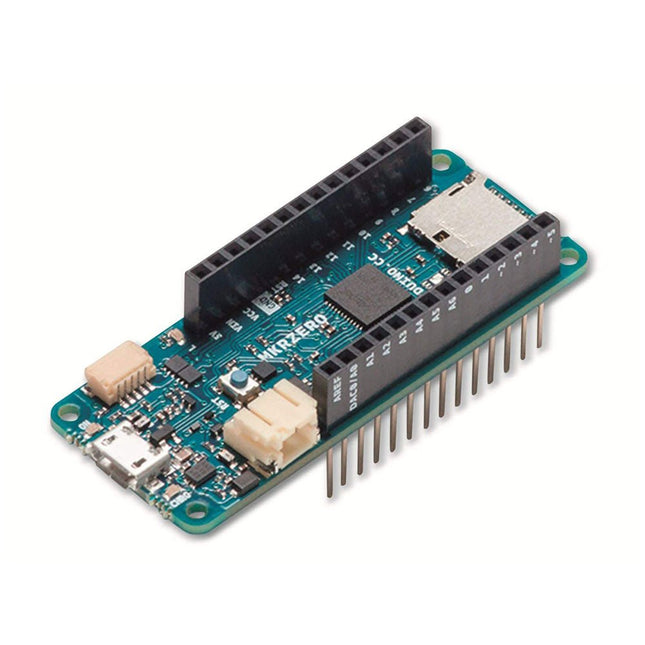

L'Arduino MKR Zero est une carte de développement pour les créateurs de musique! Avec un support de carte SD et des interfaces SPI dédiées (SPI1), vous pouvez lire des fichiers musicaux sans matériel supplémentaire. La MKR Zero vous apporte la puissance d'un Zero dans le format plus petit établi par le facteur de forme MKR. La carte MKR Zero est un excellent outil pédagogique pour apprendre le développement d'applications 32 bits. Elle dispose d'un connecteur SD embarqué avec des interfaces SPI dédiées (SPI1) qui vous permettent de jouer avec des fichiers de musique sans matériel supplémentaire! La carte est alimentée par le MCU SAMD21 d'Atmel, qui comporte un cœur ARM Cortex M0+ 32 bits. La carte contient tout ce qui est nécessaire pour supporter le microcontrôleur; il suffit de la connecter à un ordinateur avec un câble micro-USB ou de l'alimenter par une batterie LiPo. La tension de la batterie peut également être surveillée, grâce à une connexion entre la batterie et le convertisseur analogique de la carte. Caractéristiques Microcontrôleur SAMD21 ARM Cortex-M0+ 32-bit basse consommation Alimentation (USB/VIN) 5 V Batteries supportées Cellule unique Li-Po ll, 3.7 V, 700 mAh minimum Courant continu par broche 3,3 V 600 mA Courant continu par broche 5 V 600 mA Tension de fonctionnement 3,3 V Broches E/S digitales 22 Broches PWM 12 (0, 1, 2, 3, 4, 5, 6, 7, 8, 10, A3 - or 18 -, A4 -or 19) UART 1 SPI 1 I²C 1 Broches entrées analogiques 7 (ADC 8/10/12 bit) Broches sorties analogiques 1 (DAC 10 bit) Interruptions externes 10 (0, 1, 4, 5, 6, 7, 8, A1 -or 16-, A2 - or 17) Courant continu par broche E/S 7 mA Mémoire flash 256 KB Mémoire flash pour le chargeur de démarrage 8 KB SRAM 32 KB EEPROM Non Fréquence d’horloge 32.768 kHz (RTC), 48 MHz Led intégrée 32 Downloads Fiche technique Fichiers Eagle Schémas Fritzing Brochage
