Description

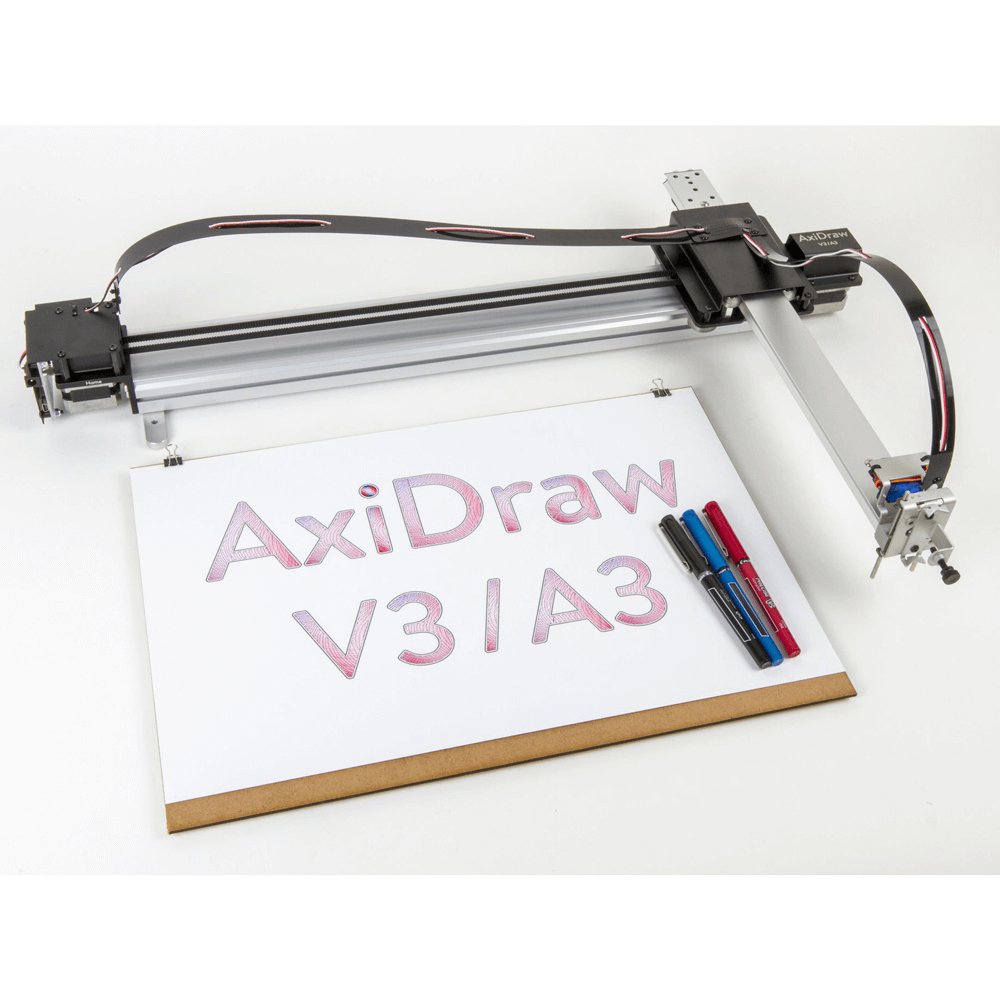

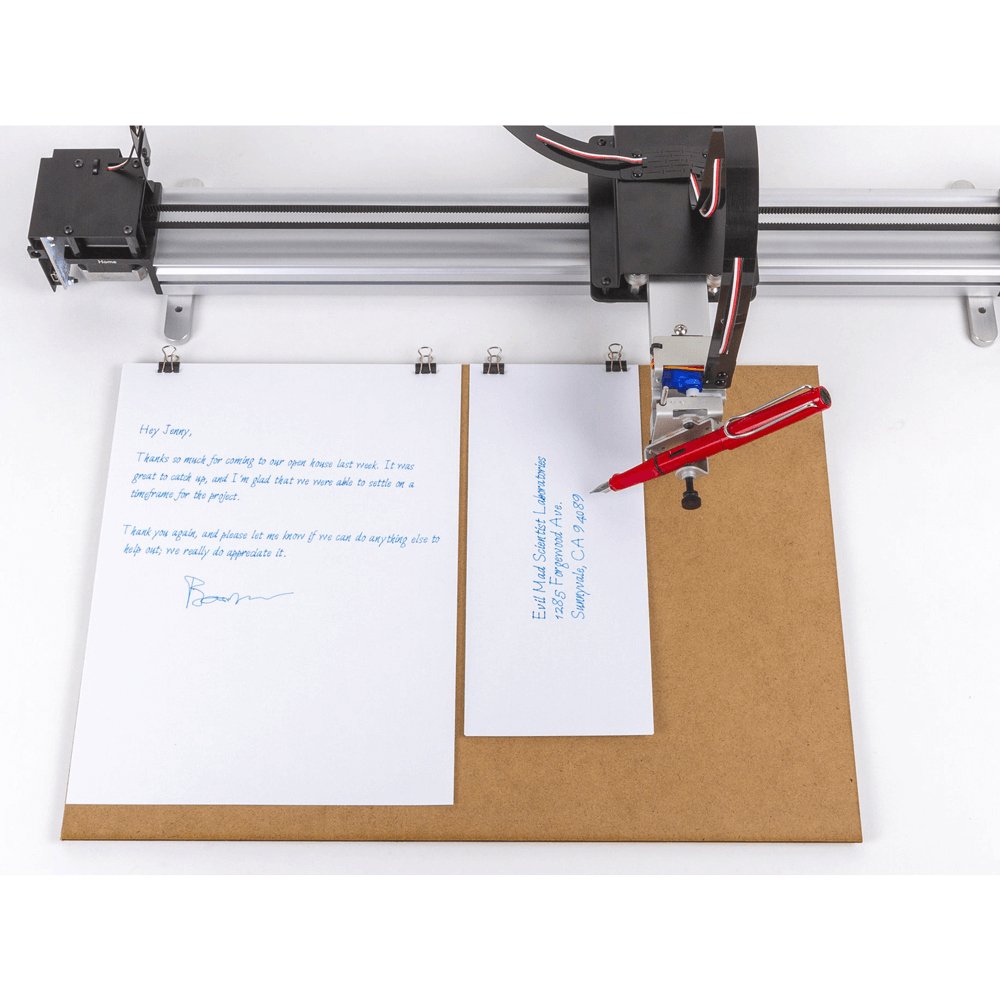

Par rapport à l'AxiDraw V3 (format US Letter/A4), l'AxiDraw V3/A3 a une plage de déplacement étendue, conçue pour être utilisée avec des formats de papier allant jusqu'à 11 × 17 pouces (« tabloïd » ou « grand livre ») et A3 inclus. Il peut fonctionner avec n'importe quel papier jusqu'à ce format inclus, y compris les enveloppes, le papier au format lettre américaine ordinaire (8 1/2 × 11 pouces) ou A4 (297 × 210 mm), les cartes de correspondance, les cartes de visite ou toute une gamme de papiers. articles plus étroits. L'AxiDraw est livré avec un chevalet de montage (planche avec clips) qui peut être utilisé pour contenir du papier, des cartes et des enveloppes de différentes tailles. L'AxiDraw V3/A3 est également livré en standard avec les pieds de stabilisation AxiDraw préinstallés, pour une meilleure position et stabilité lors du traçage.

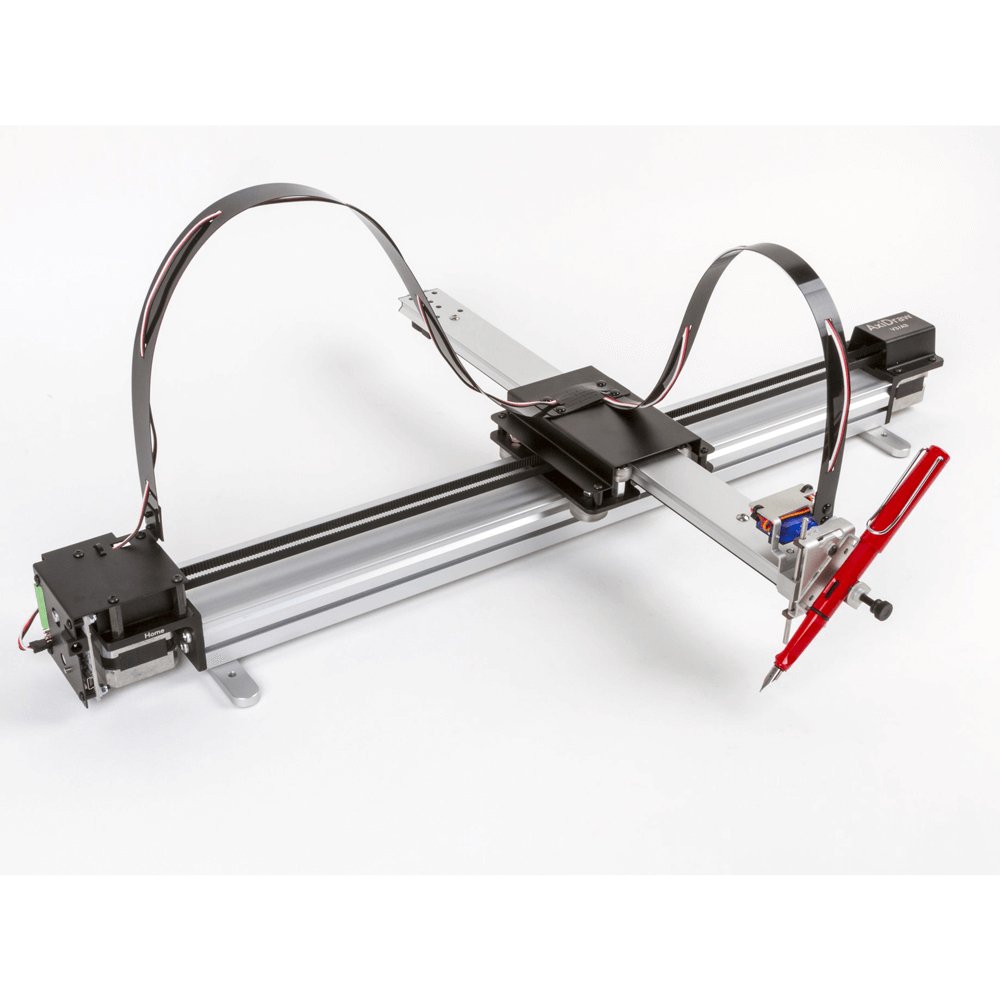

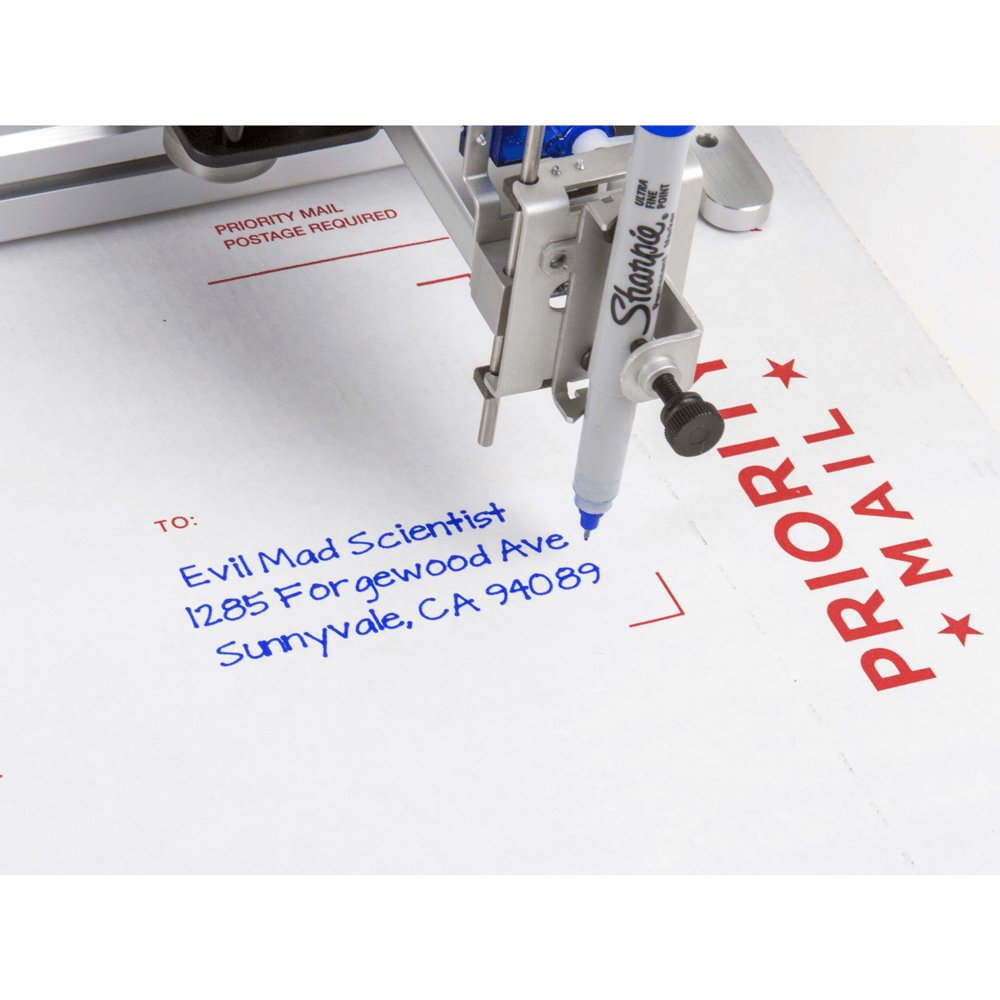

La conception unique de l'AxiDraw comporte une tête de dessin qui s'étend au-delà du corps de la machine, permettant ainsi de dessiner également sur des objets plats plus grands que la machine elle-même. Par exemple, vous pouvez le placer directement au-dessus d'une boîte pour écrire une adresse ou ajouter des décorations. Vous pouvez même le placer sur un tableau d'affichage, un tableau noir ou un tableau blanc pour dessiner des graphiques sur place.

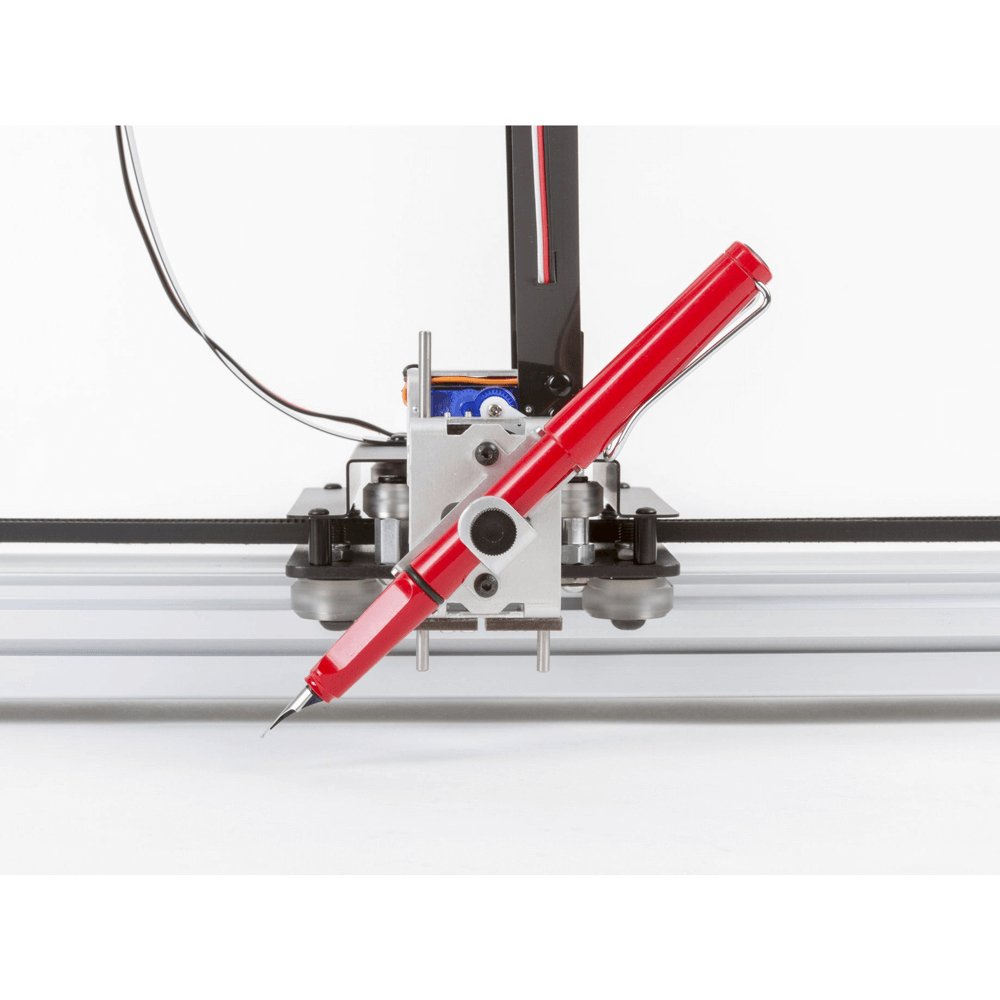

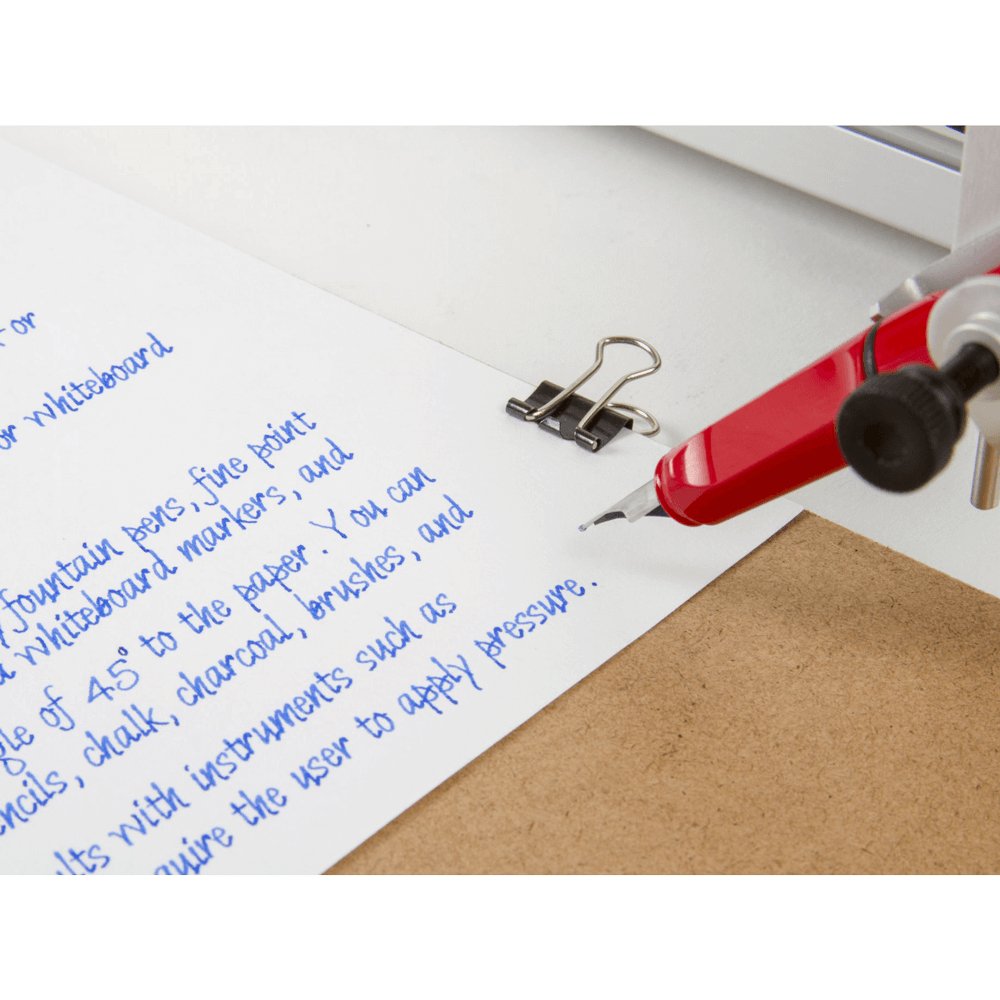

Le porte-stylo s'adapte à une grande variété de stylos, y compris les marqueurs à pointe fine et ultra-fine Sharpie, la plupart des stylos roller et stylos-plumes, les marqueurs pour tableau blanc de petit corps, etc. Il peut même maintenir un stylo plume à un angle approprié de 45° par rapport au papier. Vous pouvez également utiliser des outils qui ne sont pas des stylos, comme des crayons, de la craie, du fusain, des pinceaux et bien d'autres. Cependant, vous obtiendrez les meilleurs résultats avec des instruments tels que les stylos-plumes et les stylos roller, qui ne nécessitent pas de pression de la part de l'utilisateur.
Commencer
L'AxiDraw est livré entièrement assemblé, testé et prêt à l'emploi, dès la sortie de la boîte. Une alimentation enfichable à entrée universelle est incluse avec l'AxiDraw, tout comme un câble USB et un chevalet porte-papier en option. En supposant que vous ayez d'abord installé le logiciel, vous pouvez être opérationnel et tracer quelques minutes après l'ouverture de la boîte. Le guide de l'utilisateur PDF complet vous guide à travers chaque étape du processus.
Pour utiliser AxiDraw, vous aurez besoin d'un ordinateur raisonnablement moderne avec un port USB disponible (Mac, Windows ou Linux), ainsi que d'un accès Internet pour télécharger les logiciels nécessaires. Les stylos et le papier ne sont pas inclus. (Vous pouvez utiliser le vôtre ! AxiDraw ne nécessite ni stylos ni papier exclusifs.)
AxiDraw est normalement contrôlé via un ensemble d'extensions d' Inkscape , l'excellent programme de graphiques vectoriels populaire et gratuit. Le fonctionnement de base ressemble beaucoup à celui d'un pilote d'imprimante : vous importez ou créez un dessin dans Inkscape et utilisez les extensions pour tracer votre texte ou votre illustration. Tout est géré via une interface utilisateur graphique simple et fonctionne correctement sur Mac, Windows et Linux.
Caractéristiques
Performance
- Déplacement du stylet utilisable (pouces) : 16,93 × 11,69 pouces
- Course utile du stylo (millimètres) : 430 × 297 mm
- Course verticale du stylo : 0,7 pouces (17 mm)
- Vitesse de déplacement maximale XY : 15 pouces (38 cm) par seconde
- Résolution XY native : 2032 pas par pouce (80 pas par mm)
- Reproductibilité (XY) : Généralement meilleure que 0,005 pouces (0,1 mm) à basse vitesse.
Physique
- Les principaux composants structurels sont en aluminium usiné et/ou plié.
- Peut contenir des stylos et autres instruments de dessin jusqu'à 5/8' (16 mm) de diamètre.
- Dimensions hors tout : Environ 26 × 18,5 × 4 pouces (66 × 47 × 10 cm)
- Hauteur maximale avec guides-câbles : environ 11 pouces (29 cm)
- Empreinte : environ 26 × 5 pouces (66 × 13 cm)
- Poids physique : 5,5 Lb (2,5 kg)
Logiciel
- Compatible avec Mac, Windows et Linux
- Pilotez directement depuis Inkscape, en utilisant l'extension AxiDraw.
- Guide d'utilisation complet disponible en téléchargement .
- Logiciel pilote gratuit à télécharger et open source
- Un accès à Internet est requis pour télécharger le logiciel.
- De plus, le logiciel AxiDraw Merge est disponible gratuitement pour les propriétaires d'AxiDraw.
Interfaces de programmation
- Remarque : La programmation n'est pas requise pour utiliser AxiDraw.
- Interface de ligne de commande autonome (CLI)
- API Python AxiDraw disponible
- API RESTful disponible pour un contrôle complet de la machine, autonome ou accessible en exécutant RoboPaint en arrière-plan.
- API simplifiée « GET-only » également disponible, pour une utilisation dans des environnements de programmation (tels que Scratch, Snap) qui permettent uniquement la récupération d'URL.
- Protocole de commande Direct EiBotBoard (EBB) disponible pour une utilisation dans tout environnement de programmation prenant en charge la communication avec les ports série USB.
- Le code qui génère des fichiers SVG peut également être utilisé pour contrôler (indirectement) la machine.

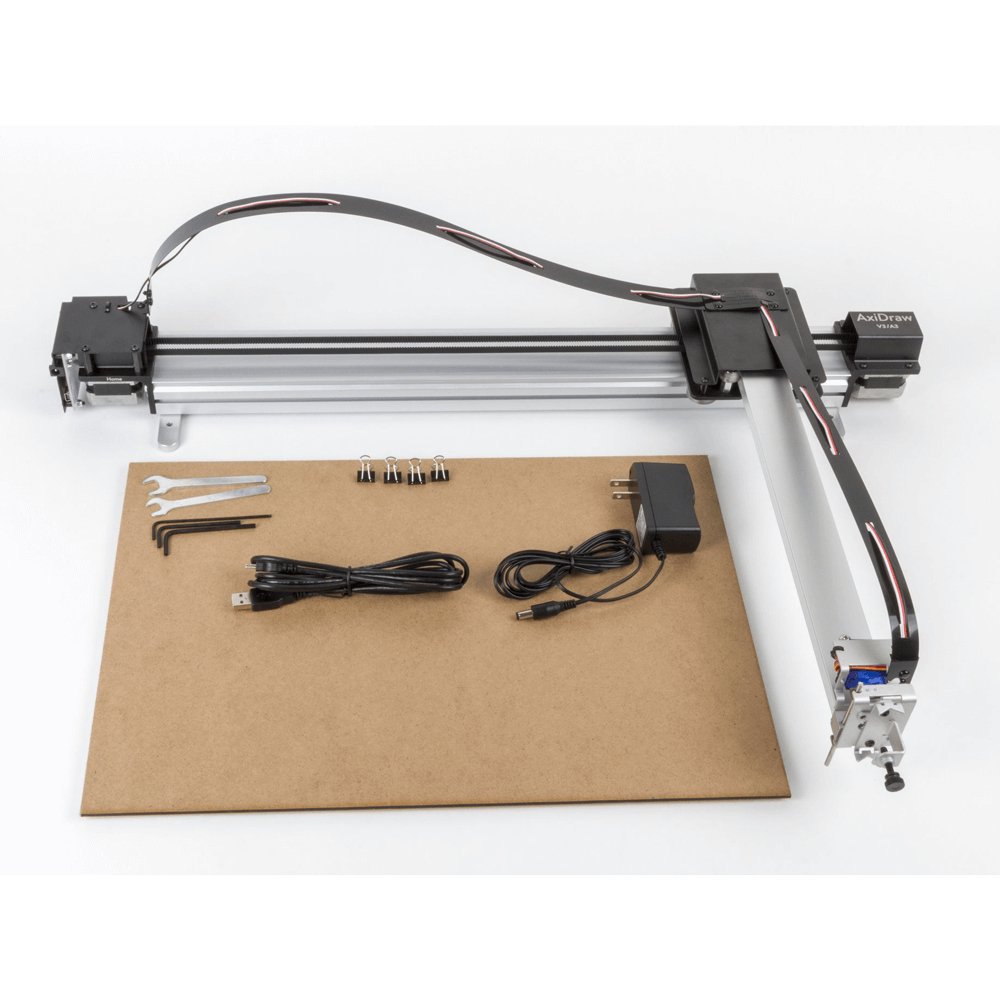

Inclus
- Machine d'écriture et de dessin AxiDraw V3/A3 (entièrement assemblée, testée et prête à l'emploi)
- Alimentation multiprise avec adaptateur UE
- cable USB
- Chevalet (tableau et clips) pour le maintien du papier
