Réalisez vos propres projets avec la carte d'apprentissage Elektor Arduino Nano MCCAB
Le microcontrôleur est probablement le sous-domaine le plus fascinant de l'électronique. Grâce à la multitude de fonctions qu'il combine sur sa puce, il constitue un outil universel permettant aux développeurs de réaliser leurs projets. Pratiquement tous les appareils d'usage quotidien sont aujourd'hui dotés d'un microcontrôleur. Cependant, pour un débutant en électronique, réaliser ses propres idées avec un microcontrôleur est resté jusqu'à présent une chimère en raison de sa complexité. Le concept Arduino a largement simplifié l'utilisation des microcontrôleurs, de sorte que même les débutant peuvent désormais réaliser leurs propres idées électroniques avec un microcontrôleur.
Livre et matériel dans un pack : apprendre par la pratique
Ce livre, qui est inclus dans le pack, montre comment vous pouvez réaliser vos propres projets avec un microcontrôleur, même sans grande expérience en électronique et en langages de programmation. Il s'agit d'un cours pratique sur les microcontrôleurs pour débutants, car après un aperçu des éléments internes du microcontrôleur et une introduction au langage de programmation C, le cours se concentre sur les exercices pratiques. Le lecteur acquiert les connaissances nécessaires en apprenant par la pratique : dans la vaste section pratique comprenant 12 projets et 46 exercices, ce qui est appris dans la première partie du livre est étayé par de nombreux exemples. Les exercices sont structurés de telle sorte que l'utilisateur se voit confier une tâche à résoudre en utilisant les connaissances acquises dans la partie théorique du livre. Chaque exercice est suivi d'un exemple de solution qui est expliqué et commenté en détail, ce qui aide l'utilisateur à résoudre les problèmes et à les comparer avec sa propre solution.
Arduino IDE
L'Arduino IDE est un environnement de développement logiciel qui peut être téléchargé gratuitement sur votre PC et qui contient l'ensemble des logiciels nécessaires à la réalisation de vos propres projets de microcontrôleurs. Vous écrivez vos programmes (sketch) avec l'éditeur de l'IDE dans le langage de programmation C. Vous les traduisez en bits et octets que le microcontrôleur comprend à l'aide du compilateur intégré à l'IDE Arduino, puis vous les chargez dans la mémoire du microcontrôleur sur la carte d'apprentissage Elektor Arduino MCCAB Nano à l'aide d'un câble USB.
Interroger ou contrôler des capteurs, des moteurs ou des ensembles externes
Outre un module microcontrôleur Arduino Nano, la carte d'apprentissage Elektor Arduino Nano MCCAB contient tous les composants nécessaires aux exercices, tels que des diodes électroluminescentes, des interrupteurs, des boutons-poussoirs, des émetteurs de signaux acoustiques, etc. Ce système de formation à microcontrôleur permet également d'interroger ou de commander des capteurs, des moteurs ou des assemblages externes.
Spécifications (Carte de formation Arduino Nano MCCAB)
| Alimentation électrique | Via la connexion USB du PC connecté ou un bloc d'alimentation externe (non inclus) |
| Tension de fonctionnement | +5 Vcc |
| Tension d'entrée | Toutes les entrées | 0 V to +5 V |
| VX1 and VX2 | +8 V to +12 V (uniquement en cas d'utilisation d'une alimentation externe) |
| Périphérie du matériel | LCD | 2x16 caractères |
| Potentiomètre P1 & P2 | JP3 : sélection de la tension de fonctionnement de P1 et P2 |
| Distributeur | SV4 : Distributeur pour les tensions de fonctionnement
SV5, SV6 : Distributeur pour les entrées/sorties du microcontrôleur |
| Interrupteurs et boutons | Bouton RESET sur le module Arduino Nano 6x interrupteurs à bouton poussoir K1 ... K6 6x interrupteurs à glissière S1 ... S6 JP2 : Connexion des interrupteurs avec les entrées du microcontrôleur |
| Buzzer | Buzzer piézo Buzzer1 avec cavalier sur JP6 |
| Voyants lumineux | 11 x LED : Indicateur d'état des entrées/sorties LED L sur le module Arduino Nano, connectée au GPIO D13 JP6 : Connexion des LED LD10 ... LD20 avec les GPIO D2 ... D12 |
Interfaces série
SPI ET I²C | JP4 : Sélection du signal à la broche X du connecteur SPI SV12 SV9 à SV12 : interface SPI (3,3 V/5 V) ou interface I²C |
| Sortie de commutation pour les appareils externes | SV1, SV7 : sortie de commutation (maximum +24 V/160 mA, alimentation externe) SV2 : 2x13 connecteurs pour la connexion de modules externes |
Matrice de 3x3 LED
(9 LED rouges) | SV3 : Colonnes de la matrice LED 3x3 (sorties D6 ... D8) JP1 : Connexion des lignes avec les GPIOs D3 ... D5 |
| Logiciel | Bibliothèque MCCABLib | Contrôle des composants matériels (interrupteurs, boutons, DEL, matrice de DEL 3x3, buzzer) sur la carte de formation MCCAB. |
| Température de fonctionnement | Jusqu'à +40 °C |
| Dimensions | 100 x 100 x 20 mm |
Spécifications (Arduino Nano)
| Microcontrôleur | ATmega328P |
| Architecture | AVR |
| Tension de fonctionnement | 5 V |
| Mémoire flash | 32 Ko, dont 2 Ko utilisés par le chargeur de démarrage |
| SRAM | 2 KB |
| Vitesse d'horloge | 16 MHz |
| Connecteurs d'entrée analogique | 8 |
| EEPROM | 1 KB |
| Courant continu par connecteur d'E/S | 40 mA sur un connecteur d'E/S, maximum total de 200 mA sur l'ensemble des connecteurs |
| Tension d'entrée | 7-12 V |
| Connecteurs E/S numériques | 22 (dont 6 PWM) |
| Sortie PWMt | 6 |
| Consommation électrique | 19 mA |
| Dimensions | 18 x 45 mm |
| Poids | 7 g |
Inclus

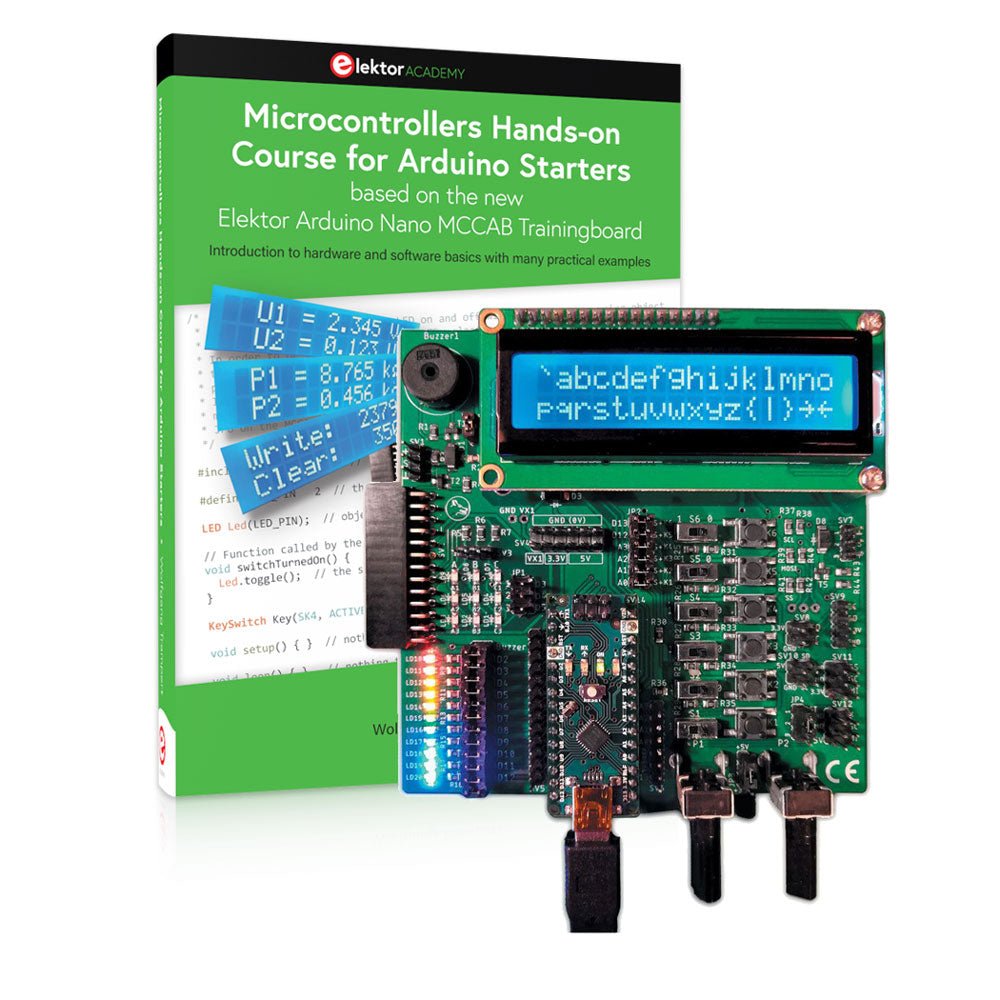

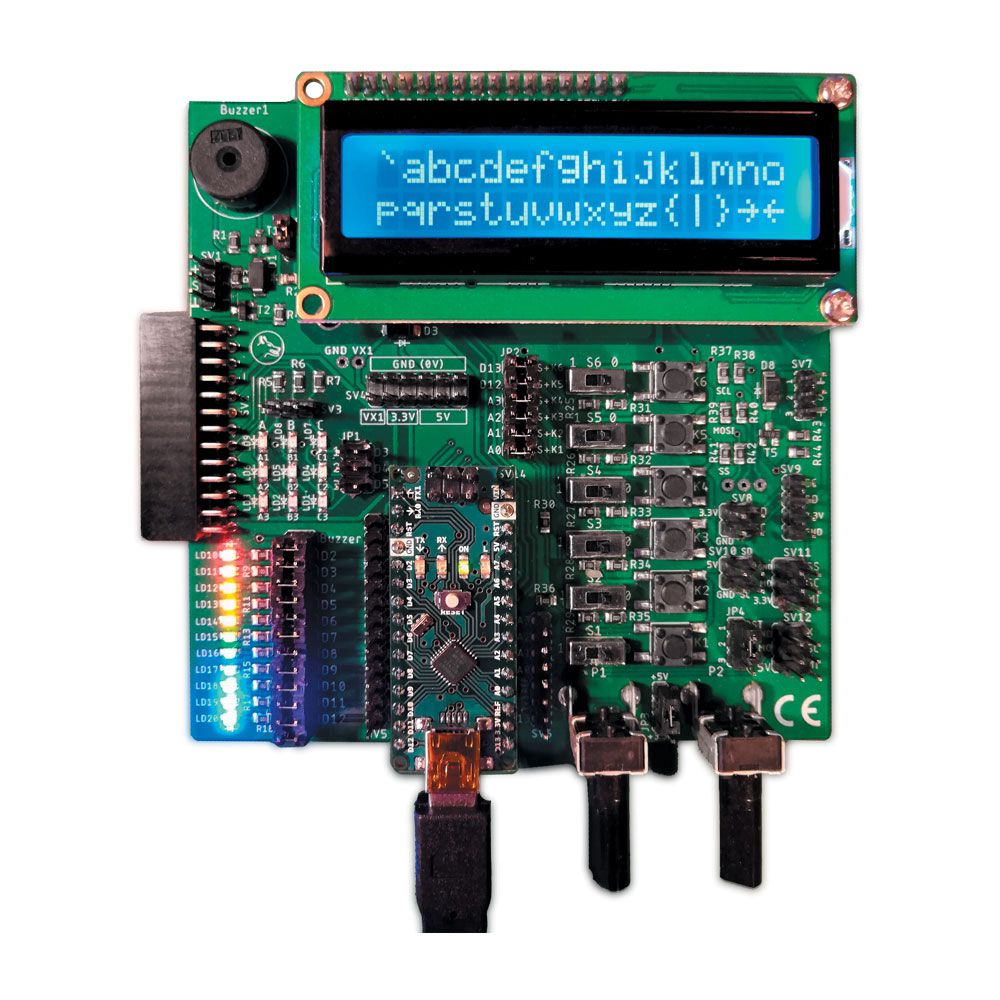

- 1x Elektor Arduino Nano Training Board MCCAB
- 1x Livre 'Microcontrollers Hands-on Course for Arduino Starters'

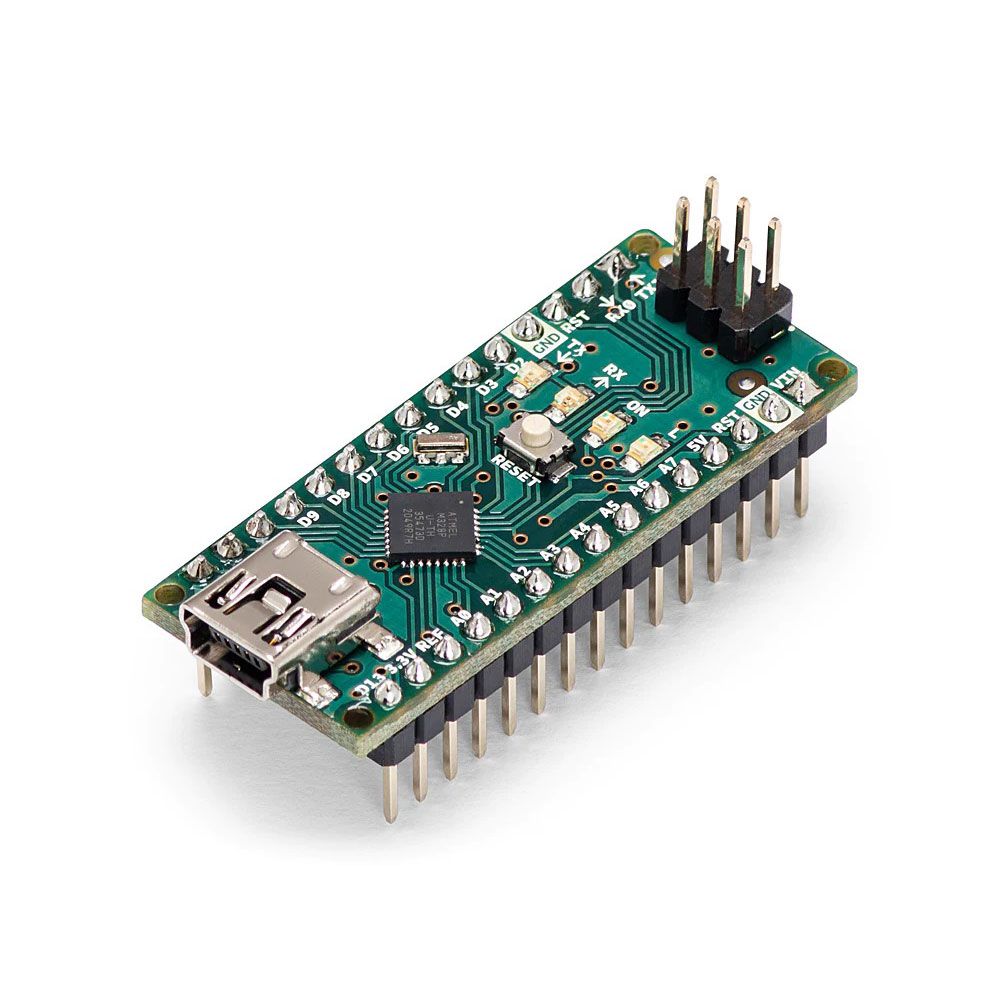

- 1x Arduino Nano
