La FNIRSI SWM-10 est une soudeuse par points portable efficace, pratique et facile à transporter avec une batterie au lithium intégrée de 5000 mAh qui fonctionne également comme une banque d'alimentation. La technologie de soudage par points à double impulsion rend le soudage plus stable et plus ferme.
Caractéristiques
Batterie au lithium de 5000 mAh pour une longue durée de vie
Banque d'alimentation à charge rapide
Écran couleur TFT LCD haute résolution de 1,8"
Capteur de contrôle de température intelligent intégré, protection contre la surchauffe, la basse tension et les courts-circuits
Les paramètres personnalisés pour le préchauffage, l'impulsion, l'intervalle et le nombre de points de connexion rendent le soudage plus stable et plus sûr.
Peut souder des tôles de nickel, des tôles de fer, des tôles d'acier inoxydable, etc. L'épaisseur maximale de soudage est de 0,25 mm et le courant de soudage est de 1200 A.
Spécifications
Capacité
5000 mAh
Charge
5 V/2,1 A
Décharge
5 V/2,1 A
Matériaux de soudage
Feuille de nickel, tôle de fer, tôle d'acier inoxydable, tôle d'aluminium
Épaisseur de soudure
0,1-0,25 mm
Courant de soudage maximum
1200 A
Engrenage
4 réglages de vitesse combinés
Dimensions
155x82x28mm
Inclus
1x soudeuse par points FNIRSI SWM-10
2x stylos de soudage par points
1x feuille de nickel
2x aiguilles de rechange
1x câble USB
1x Manuel
Téléchargements
Manual
Firmware V1.4
EggBot peut imprimer sur toutes sortes d’objets sphériques dont le diamètre est approximativement compris entre 3 et 10 cm. Vous pouvez l’utiliser pour créer des œufs que même une poule sous LSD ne pondra jamais, personnaliser des décorations de Noël, des balles de ping-pong, ou encore des ampoules. Dingue et cool, mais EggBot n’est pas qu’un gadget. Son électronique et son programme ont été conçus pour pouvoir être adaptés à un nouvel usage. EggBot est donc aussi un moyen ludique et pratique pour s’initier à la robotique faite maison et à la commande numérique par calculateur (CNC).
EggBot se commande depuis une extension pour Inkscape, l’excellent logiciel multiplateforme et gratuit de dessin vectoriel. L’interface de cette extension permet d’imprimer sur l’objet placé dans EggBot un dessin importé ou créé depuis Inkscape. EggBot peut également être commandé depuis des programmes pouvant envoyer des commandes sérielles par port USB.
L’accessoire optionnel Electro-Kistka (un stylo distributeur de cire chaude) permet de décorer des œufs par impression batik. Il existe aussi un outil de gravure au diamant pour l’impression sur des matériaux durs comme le verre ou la céramique.
Le kit EggBot vendu par Elektor est la version Deluxe. Par rapport à la version de base, la version Deluxe comprend un Precision Egg Coupler, un dispositif qui établit une connexion mécanique très solide entre le moteur et l’œuf, renforce le couple, réduit les à-coups et améliore la précision du tracé. La version Deluxe offre aussi un tournevis à tige hexagonale et tête sphérique, un porte-tournevis à monter sur le châssis, ainsi qu’un kit d’habillage en laiton apportant une touche d’élégance à EggBot (des vis de réglage en laiton massif pour les glissières et le bras porteur, et des rondelles de nylon pour éviter de rayer le châssis et le bras porteur).
L'impression est terminée ? Ajoutons quelques composants ! Veillez à utiliser le fil de soudure recommandé par Voltera et beaucoup de flux pour garantir une soudure solide. Voltera a testé chimiquement la meilleure compatibilité possible avec son encre.
Alliage : Sn42 Bi57 Ag1
Diamètre : 1,0 mm
Flux : 2
Poids : 20 g
Température recommandée :
Conforme à la directive RoHS
Si vous soudez des composants à la main avec le fil de soudure fourni, veillez à utiliser du flux pour favoriser le mouillage de la soudure. Vous n'avez plus de fil de soudure ? Le fil de notre magasin a été testé pour obtenir les meilleures performances avec l'encre conductrice et le cuivre standard.
Utilisez le bon outil pour le bon travail. Ces piquets en acier sont utilisés pour presser les rivets sur le circuit imprimé après le perçage des trous.
Ils ont été conçus pour une performance optimale sur l'encre et assurent une connexion électrique entre les couches supérieures et inférieures de votre PCB.
Apprenez à les utiliser ici.
Vous avez besoin d'un moyen de relier les couches supérieure et inférieure ? Les rivets sont la solution !Les rivets sont de petits tubes de cuivre qui établissent une connexion mécanique entre la couche supérieure et la couche inférieure. Nous avons trouvé que les rivets étaient le moyen le plus facile de créer des vias. N'oubliez pas de vous procurer l'outil à rivets correspondante si vous n'en avez pas !Paquet de 200Diamètre intérieur : 0,4 mmDiamètre de la tête : 0,9 mmTaille du foret : 0,7 mmVous ne savez pas comment les utiliser ? Consultez notre tutoriel ici.
Utilisez le bon outil pour le bon travail. Ces piquets en acier sont utilisés pour presser les rivets sur le circuit imprimé après le perçage des trous.
Ils ont été conçus pour une performance optimale sur l'encre et assurent une connexion électrique entre les couches supérieures et inférieures de votre PCB.
Apprenez à les utiliser ici.
Vous avez besoin d'un moyen de relier les couches supérieure et inférieure ? Les rivets sont la solution !Les rivets sont de petits tubes de cuivre qui établissent une connexion mécanique entre la couche supérieure et la couche inférieure. Nous avons trouvé que les rivets étaient le moyen le plus facile de créer des vias. N'oubliez pas de vous procurer l'outil à rivets correspondante si vous n'en avez pas !Paquet de 200Diamètre intérieur 1,0 mmDiamètre de la tête : 2,2 mmTaille du foret : 1,5 mm (ou 1,6 mm)Vous ne savez pas comment les utiliser ? Consultez notre tutoriel ici.
L'encre Conductor 3 est optimisée pour l'impression de circuits rigides et flexibles. L'imprimante dépose de l'encre conductrice d'argent pour créer les traces et les tampons qui composent votre circuit imprimé. Après durcissement thermique, l'encre est conductrice et prête à être refusionnée.
Caractéristiques
La température de durcissement recommandée est de 90°C pendant 5 minutes, puis de 120°C pendant 20 minutes (température mesurée à la surface de l'encre).
Compatible avec les substrats FR1, FR4 et flexibles.
Pour de meilleurs résultats, durcissez immédiatement après l’impression.
Soudez avec du fil à souder étain-bismuth-argent et un flux à 180°C, ou utilisez un profil prédéfini pour le brasage par refusion.
Remarque : Les cartouches doivent être conservées au réfrigérateur et ont une durée de conservation de 12 mois.
T5 Taille des particules. Des particules plus petites signifient moins d'obstruction et une distribution plus régulière !
Vous en avez assez de commander plusieurs pochoirs entre deux itérations de cartes ?
Il suffit d'enclencher cette cartouche de pâte à souder RoHS et le V-One distribuera de la pâte à souder sur les pads de votre carte. La pâte à braser peut être distribuée sur vos cartes imprimées par le V-One ou sur des circuits imprimés préfabriqués.
Taille des particules : T5
Alliage : Sn42Bi57.6Ag0.4
Chaque cartouche permet d'imprimer environ 11 000 pastilles 0603.
1 cartouche de 2 ml
A utiliser avec des buses 225 µm ou 150 µm pour une meilleure performance.
Distribution de pâte à souder et fusion tout-en-un
Le Voltera V-One permet de créer des circuits imprimés prototypes à deux couches sur votre bureau. Vous introduisez les fichiers Gerber et vous obtenez PCB. Le distributeur dépose une encre conductrice à base d’argent pour imprimer votre circuit devant vos yeux. L’assemblage de cartes est facile grâce aux fonctions de distribution de pâte à souder et de refusion de la V-One. Il suffit de monter votre carte sur le support d’impression et d’importer votre fichier Gerber dans le logiciel de Voltera.
Plus besoin de pochoir
Le logiciel de Voltera est conçu pour être utilisé facilement. De l’importation de vos fichiers Gerber au moment où vous appuyez sur le bouton d’impression, le logiciel vous guide en toute sécurité à chaque étape.
Compatible avec EAGLE, Altium, KiCad, Mentor Graphics, Cadence, DipTrace, Upverter.
L’imprimante de PCB de bureau V-One comprend tous les accessoires et les produits consommables nécessaires pour démarrer :
Matériaux consommables
1 Conducteur 2 cartouche
1 cartouche de pâte à souder
10 substrats FR4 2"x3" FR4
6 substrats FR4 3"x4"
10 substrats FR1 2"x3"
6 substrats FR1 3"x4" FR1
25 buses jetables de 230 microns
1 tampon de polissage
1 bobine de fil de soudure
1 jeu d'embouts de perçage
200 rivets de 0,4 mm
200 rivet de 1,0 mm
2 outils à rivets
1 couche sacrificieller
1 kit de démarrage Hello World
1 kit de démarrage Punk Console
Accessoires
2 attaches de substrat et vis
2 distributeurs avec bouchons
1 sonde
1 perceuse
1 lunettes de protection
1 brucelles antistatiques Voltera
Téléchargements
Caractéristiques techniques
Logiciel V-One
Manuels d'utilisation
Fiches techniques de sécurité
Fiches techniques
Fichier Voltera CAM pour EAGLE
Substrats et modèles
Plus d'information
FAQ
Plus d'informations de la communauté Voltera
Caractéristiques techniques
Spécifications d'impression
Largeur minimale des tracés
0,2 mm
Dimension passive minimale
1005
Pas minimum de broche à broche (encre conductrice)
0,8 mml
Pas minimum broche à broche (pâte à souder)
0,5 mml
Résistivité
12 mΩ/sq @ 70 um hauteur
Matériau du substrat
FR4
Épaisseur maximale de la carte
3 mm
Spécifications de soudure
Alliage de pâte à souder
Sn42/Bi57.6/Ag0.4
Alliage de fils de soudure
SnBiAg1
Température du fer à souder
180-210 °C
Lit d'impression
Surface d'impression
135 x 113,5 mm
Température maximale du lit chauffé
240 °C
Taux de rampe du lit chauffé
~2°C/s
Empreinte digitale
Dimensions
390 x 257 x 207 mm (L x W x H)
Poids
7 kg
Exigences du système
Systèmes d'exploitation compatibles
Windows 7 ou plus, MacOS 10.11 ou plusr
Format de fichier compatible
Gerber
Type de connexion
USB câblé
Certification
EN 61326-1:2013
EMC requirements
IEC 61010-1
Exigences de sécurité
Marquage CE
Apposé sur les imprimantes Voltera V-One livrées aux clients européens
Conçue et assemblée au Canada.
Plus de détails techniques
Quickstart
Explore Flexible Printed Electronics on the V-One
Voltera V-One Capabilities Reel
Voltera V-One PCB Printer Walkthrough
Unpacking the V-One
V-One: Solder Paste Dispensing and Reflow All-in-One
Voltera @ Stanford University's Bao Research Group: Robotic Skin and Stretchable Sensors
Voltera @ Princeton: The Future of Aerospace Innovation
Continuez à imprimer avec un lot de 4 buses (diamètre intérieur de 225 microns). Ces buses de distribution en métal offrent une excellente résolution et un dépôt précis de l'encre et de la pâte à braser.
Si vous souhaitez repousser les limites de résolution du V-One, ces embouts de distribution vous aideront à réaliser vos projets expérimentaux. Ce pack contient 4 buses extra-fines d'un diamètre interne de 0,150 mm (6 mil).
Ne pas utiliser avec de la pâte à souder ! Elle se bouchera !
Vous cherchez à distribuer des produits à faible viscosité ? Ces buses sont faites pour vous. Ne les utilisez pas avec nos encres ou pâtes à souder standard... vous obtiendrez des performances médiocres.
Ce pack contient 4 buses extra fines avec un diamètre interne de 0,100 mm (4 mil).
Le circuit Hello World est le premier circuit que vous imprimez avec votre V-One. Plusieurs personnes utilisent votre V-One ? Dans ce cas, vous pourriez avoir besoin de plusieurs de ces kits !
Le Kit Hello World contient :
6x LED verte
3x résistance de 47 k?
3x résistance de 180 ?
3x résistance de 100 k?
3x condensateur de 4,7 µF
1x CI minuteur 555
1x pile 9 V

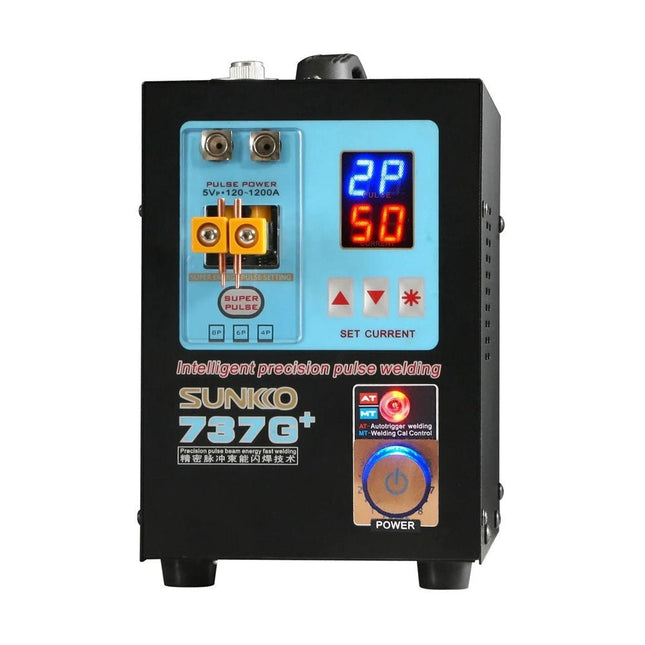

La soudeuse par points SUNKKO 737G+ est un outil puissant et polyvalent conçu pour un soudage sans couture et précis, en particulier pour les packs de batteries 18650. Donnant la priorité à la sécurité, il est équipé d'un fusible de 30 A pour un fonctionnement à 220 V, assurant une protection contre les risques électriques potentiels, offrant aux utilisateurs une tranquillité d'esprit pendant l'utilisation.
Pour une meilleure adaptabilité, la soudeuse offre l'option de commande automatique ou à pédale, vous permettant de basculer entre les modes en fonction de vos besoins et préférences. Que vous travailliez sur des projets complexes ou sur des tâches plus importantes, cette flexibilité vous garantit un contrôle total à tout moment.
Avec une capacité nominale robuste de 4,3 kW, le SUNKKO 737G+ fournit la puissance nécessaire pour un soudage efficace et efficient. Son système avancé de contrôle du pouls comprend quatre réglages de temps d'impulsion allant de 2 à 20 millisecondes, et huit réglages de temps d'impulsion étendus entre 8 et 80 millisecondes. Ce niveau de précision vous donne la possibilité d'adapter le processus de soudage à chaque tâche spécifique, garantissant ainsi des résultats de haute qualité à chaque fois.
De plus, la soudeuse prend en charge une épaisseur de soudage maximale de 0,35 mm, ce qui la rend adaptée à une variété de tailles et de matériaux de batteries. Cette polyvalence, combinée à ses fonctionnalités avancées, fait du SUNKKO 737G+ un excellent choix pour les professionnels et les amateurs à la recherche de performances de soudage fiables, efficaces et sûres.
IMPORTANT : Cet appareil nécessite un disjoncteur de 25 A. Ne pas utiliser avec un disjoncteur plus petit !
Caractéristiques
Max. puissance de sortie : 4,3 kW (instantané)
Tension d'entrée : 220 V
Courant de soudage : 120-1200 A
Durée d'une impulsion unique : 5 ms
Max. quantité d'impulsions : 18
Fusible : 30 A
Max. épaisseur de soudure : 0,35 mm
Soudage par points automatique
Soudage des commandes à pédale
Dimensions : 14 x 25 x 20 cm
Poids : 7 kg
Inclus
1x Machine à souder par points 737G+
1x Stylo de soudage mobile S70BN
1x Baguettes de soudage en cuivre
1x Mini-broyeur avec câble USB
1x Broches à souder en cuivre pour stylo mobile
1x Support de batterie
1x Pédale
2x Fusibles
1x Clé hexagonale
50x Acier nickelé (0,15 x 8 x 100 mm)
50x Acier nickelé (0,1 x 4 x 100 mm)
1x Manuel
Downloads
Manual
Le circuit Punk Console est un tutoriel avancé qui vous permettra de vous familiariser avec l'accessoire V-One Drill. Apprenez à créer un circuit double face et à tourner les boutons pour créer de la musique ! Le kit contient : 2x LED verte 8x résistance de 1 kΩ 3x condensateur 0,01 µF 2x resistance ajustable de 500 kΩ 1x CI minuteur 556 1x Buzzer piézoélectrique 1x Pile 9 V 1x Connecteur de pile 9 V Des rivets et une perceuse V-One sont nécessaires.
Ces cartes représentent la taille maximale que la V-One peut traiter. Il suffit de les fixer sur la plate-forme d'impression et d'appuyer sur la touche d'impression pour distribuer l'encre.
Paquet de 6
La taille exacte est de 4" x 5.3"
Pour protéger le V-One de tout dommage pendant le perçage, montez ce substrat de FR1 sur le lit chauffant et fixez votre substrat dessus.
L'accessoire V-One Drill perforera votre substrat, mais ne traversera pas cette couche, de sorte que votre lit chauffant reste intact.
Un seul est inclus, mais ne vous inquiétez pas, le substrat martyr peut être réutilisé de nombreuses fois.
La perceuse V-One comprend tout ce dont vous avez besoin pour fabriquer des circuits imprimés à double face :
Jeu de mèches (0,7 m, 0,8 mm, 0,9 mm, 1,0 mm, 1,6 mm)
Couche martyr (FR1 noir)
Rivets en cuivre (2 tailles, 200 pièces)
Lunettes de sécurité (transparentes)
Outils à rivets (2 tailles)
Clé Hey
Inclus aussi
Bloc d'alimentation (12 V, 25 W)
Câble d'alimentation (1,8 m)
Adaptateur d'alimentation
Attaches Zip (2 pièces)
4 vis à oreilles longues (10 mm)
2" x 3" Supports FR1 (10 pièces)
3" x 4" Supports FR1 (6 pièces)
Attache collier Zip
Un jeu de mèches de haute précision, couvrant les tailles de mèches les plus courantes.
Il suffit de les insérer dans la perceuse V-One Drill avec une clé hexagonale de 2,5 mm (non incluse) et de commencer à percer.
Les tailles suivantes sont incluses (2 de chaque) :
0,70 mm
0,80 mm
0,90 mm
1,00 mm
1,60 mm
Lorsque vous commencez à manquer d'espace dans votre projet, passez des petits substrats à ceux-ci.
Ces substrats sont fabriqués en FR1 - ce qui signifie qu'ils ne contiennent pas de fibre de verre. L'usure des forets est moindre.
Téléchargez le modèle et incorporez-les dans votre design ici.
6 substrats inclus.
