LCR-mètres

8 produits


  • JOY-iT LCR-T7 Multi-function Component Tester

    JOY-iT Testeur de composants multifonction JOY-iT LCR-T7

    Rupture de stock

    Ce compteur LCR offre une large gamme de fonctions à petit prix. Le compteur LCR peut mesurer, entre autres, la capacité, la résistance et l'inductance. De plus, il peut reconnaître automatiquement les composants, par exemple, il peut distinguer différents types de transistors, tels que les transistors NPN ou PNP. L'appareil est particulièrement simple à utiliser, car toutes les mesures démarrent par simple pression sur un seul bouton. Grâce à la batterie intégrée de 350 mAh, les mesures peuvent également être effectuées sur la route. La batterie est chargée à l'aide d'un bloc d'alimentation 5 V (disponible séparément) et du câble micro-USB fourni. De plus, cet appareil de mesure peut décoder les signaux infrarouges et les afficher sous forme de forme d'onde sur l'écran. Spécifications techniques Composants mesurables Résistance, condensateur, inductance, thyristor, triac, diode (double), diode Z, transistor à effet de champ, transistor bipolaire, décodeur infrarouge Type d'affichage Écran LCD TFT 3,5' (160 x 128p) Fonctionnalités spéciales Calibrage automatique, opération à une touche Batterie intégrée Batterie lithium-ion rechargeable, 3,7 V, 350 mAh Dimensions 90x70x27mm Articles livrés Testeur, câble micro-USB, clip de test, LED, condensateur Plages de mesure Capacitance 25 pF - 100 mF Résistance 0,01 Ω - 50 MΩ Inductance 0,01mH - 20H Batterie 0,1 V - 4,5 V, 300 mAh Tension de claquage de la diode Z 0,01 V - 30 V Diode Z 0,01 V - 4,5 V Diode UF < 4,5 V Thyristor/Triac IGT < 6 mA Télécharger Manuel

    Rupture de stock

    € 29,95

    Membres € 26,96

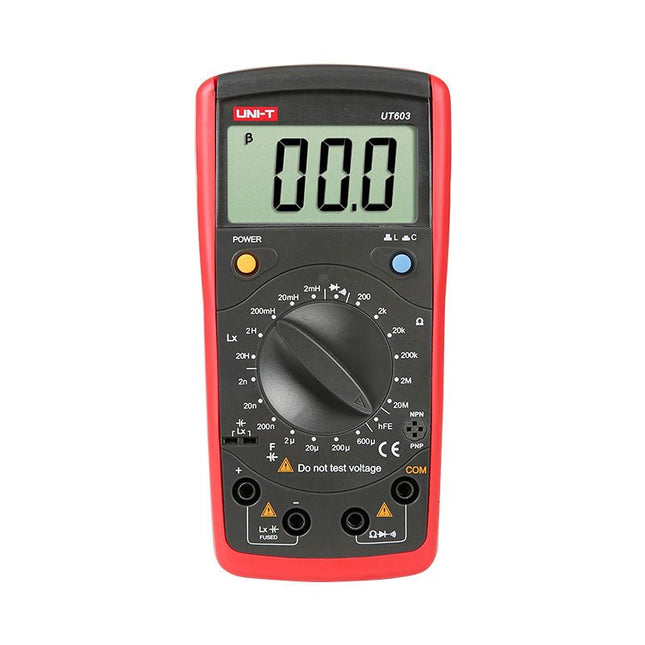

  • UNI-T UT603 LCR-mètre

    Uni-Trend UNI-T UT603 LCR-mètre

    Le UT603 est un multimètre numérique portable pour tester les résistances, les condensateurs et les inductances. Il peut également être utilisé pour mesurer les paramètres des transistors. Cet appareil précis (avec 2000 points) peut être utilisé pour vérifier les composants électroniques en laboratoire, sur les chaînes de production et dans les installations de maintenance. Caractéristiques Plage manuelle Signal de continuité Test de diode et de transistor Indication de batterie faible Spécifications Résistance (Ω) 200 Ω / 2 kΩ / 20 kΩ / 200 kΩ / 2 MΩ / 20 MΩ ±(0,8%+1) Capacité (F) 2 nF / 20 nF / 200 nF / 2µF / 20 µF / 200 µF / 600µF ±(1%+5) Inductance (H) 2 mH / 20 mH / 200 mH / 2 H / 20 H ±(2%+8) Comptage de l'affichage 2000 Alimentation Batterie 9 V (6F22) Affichage 61 x 32 mm Dimensions 172 x 83 x 38 mm Poids 312 g Inclus 1x Multimètre LCR UNI-T UT603 1x Pile bloc 9 V 2x Cordons de test avec pinces crocodile 1x Manuel Téléchargements Manuel de l'utilisateur Fiche technique

    € 49,95

    Membres € 44,96

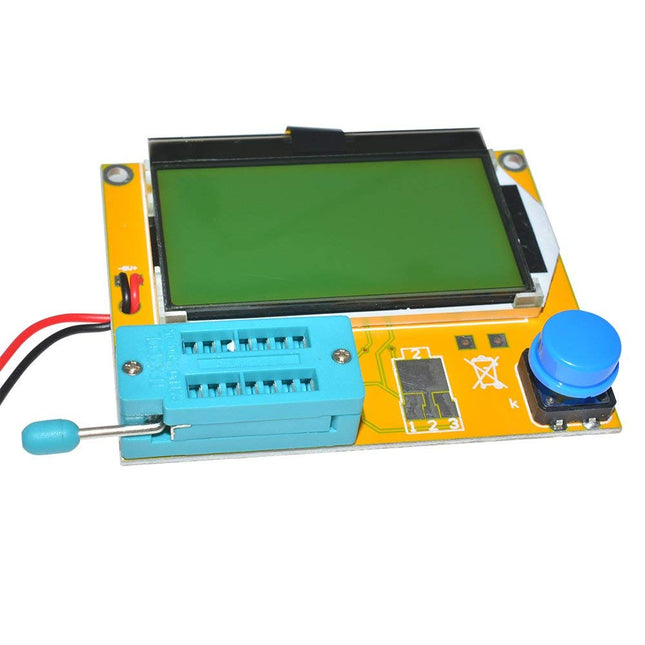

  • Dernier stock ! LCR-T4 Mega328 Transistor Tester / ESR Meter

    Kuongshun LCR-T4 Component Tester (ESR Meter)

    2 en stock

    Avec cet appareil, vous pourrez détecter automatiquement les transistors NPN et PNP, les MOSFET à canal N et P, les diodes, les thyristors, les résistances, les condensateurs et bien d'autres composants. Il est également possible de mesurer certaines caractéristiques de ces dispositifs comme par exemple le facteur d'amplification du courant d'un BJT ou la tension de seuil de grille d'un MOSFET et bien plus encore. Caractéristiques Détection automatique des transistors NPN et PNP, des MOSFET à canal N et canal P, des diodes (y compris double diode), des thyristors, des résistances et condensateurs et d'autres composants Test automatique des broches d'un composant et affichage sur l'écran LCD Détection du transistor, du coefficient d'amplification de la diode de protection MOSFET et de la base pour déterminer la tension polarisée en direct du transistor émetteur Mesure de la tension de seuil de grille et de la capacité de grille du MOSFET Mesure simultanée de deux résistances tout en affichant le symbole de la résistance Mesure d'une capacité inverse d'une seule diode Mesures de capacité, résolution 1 pF Identification des transistors Darlington via la tension de seuil base-émetteur et le facteur d'amplification du courant Mesure du facteur d'amplification du courant du transistor bipolaire et de la tension de seuil base-émetteur Écran LCD 2x16 caractères (LCD 12864 avec rétroéclairage vert) Plages de tests Résistance : Max. 50 MΩ, résolution 0,1 Ω Capacité : 25 pF – 100 000 µF Inductance : 0,01 mH – 20 H Caractéristiques Opération à un bouton Arrêt automatique pour une durée de vie améliorée de la batterie Courant d'arrêt inférieur à 20 nA

    2 en stock

    € 19,95

    Membres € 17,96

  • Elektor 2 MHz LCR-meter Kit

    Eurocircuits LCR-mètre 2 MHz d’Elektor

    Rupture de stock

    Vous souhaitez ajouter un LCR-mètre à votre espace de travail électronique ? Construisez le vous-même ! Le Kit LCR-mètre 2 MHz d'Elektor est un pont de mesure d'impédance automatique avec des fonctionnalités étendues. Caractéristiques Il mesure la résistance, la capacité et l'inductance des composants avec une impédance allant de 10 m? à 100 M?. Fréquence de test de 50 Hz à 2 MHz Quatre tensions de test possibles (0,1, 0,2, 0,5 et 1 Vrms) Polarisation CC supplémentaire allant jusqu'à 5 V pour les condensateurs et 50 mA pour les inducteurs. Deux configurations possibles : Mode autonome avec carte principale + extension d'affichage. Carte principale (sans afficheur) connectée par USB à un ordinateur exécutant le programme utilisateur (Windows, Linux, MacOS). Spécifications Affichage Valeurs de paramètreCircuit équivalentFréquenceImpédance ?Z?Phase ?Q ou DTension et courant du DUTTension de test (AC) et polarisation (CC)Range hold statusEtiquettes des boutons multifonction Taille de l'afficheur 4,1" (10,5 cm) | 240 x 128 dots Plage de mesure Paramètre Valeur   Inductance L 10 nH - 100 H   Capacité C 1 pF - 100 mF    Résistance R 10 m? - 100 M?    Q 0 - 5000 pour l'affichage   Phase ? -90° / +90° Fréquence de test 50 Hz to 2 MHz en 54 pas prédéfinisou toute fréquence comprise dans la plage Précision jusqu'à ± 0,1% ±1 du dernier chiffre Courant total (carte à microcontrôlleur + carte à afficheur rétro-éclairé) Sans polarisation420 mA Lors de la polarisation du dispositif testéjusqu'à 650 mA Alimentation 5 VDC/1 A USB A (non inclus)ex. chargeur d'un téléphone mobile Logiciel pour PC Windows, Linux, MacOS Dimensions (coffret Hammond) 6,5 x 4,2 x 2,1" (166 x 106 x 53 mm) Poids 1 kg Tous les composants requis pour l?assemblage et l?étallonnage de l?appareil sont inclus : 2 circuits imprimés assemblés : (boutons poussoirs, commutateur rotatif et LCD.Note : Avant l'expédition, les deux cartes assemblées ont été vérifiées selon un protocole de test développé par le concepteur original Jean-Jacques Aubry. 4 connecteurs BNC (non assemblés) 4 cavaliers Boîtier Hammond percé, usiné, avec panneaux frontaux et latéraux imprimés Câbles Kelvin avec pinces et 4 fiches Câbles mini-USB / USB-A Câble en nappe à 24 voies (15 cm) Bouton en aluminium commutateur rotatif Manuel d?assemblage et d?étalonnage imprimé en couleurs (32 pages) Outil de réglage pour les trimmers Outils nécessaires Tournevis, multimètre et fer à souder. Télechargements D'autres téléchargements sont disponibles sur la plateforme Elektor Labs.  Elektor Jumpstarter Ce produit est le résultat d'une campagne réussie dans le cadre de notre plateforme de soutien des projets électroniques, Elektor Jumpstarter. Les lecteurs et les personnes intéressées peuvent soumettre leurs idées de produits. Un produit peut être mis sur le marché après une étude approfondie et de nombreux tests en collaboration avec l'équipe d'ingénieurs d'Elektor. Veuillez noter qu'il s'agit toujours de petites séries de production. Les produits sont donc considérés comme des « articles de collection Elektor ».

    Rupture de stock

    € 799,00

    Membres € 719,10

  • Atlas ESR70 Plus – ESR Tester

    Peak Peak Atlas ESR70 Gold – Compteur de faible résistance et de capacité

    Rupture de stock

    Le Peak Atlas ESR70 Gold est une version améliorée du précédent Peak Atlas ESR70 Plus. Il fait tout ce que l’ESR70 Plus a fait mais en mieux. Il mesure désormais la capacité jusqu'à 10 fois plus rapidement et sur une plage plus large, grâce à de nouveaux algorithmes de test. La mesure de capacité est également beaucoup moins influencée par les résistances parallèles ou les courants de fuite grâce à notre nouveau système de mesure Triple-Slope. À l'aide des sondes plaquées or fournies (amovibles), l'Atlas ESR70 Gold peut mesurer l'ESR jusqu'à une résolution de 0,01 ohms, jusqu'à 40 ohms. Il peut même mesurer l'ESR pour les condensateurs en circuit. Les sondes sont amovibles, permettant d'installer des sondes compatibles de 2 mm. Des alertes sonores sont produites pour différents niveaux ESR, vous permettant d'effectuer de nombreux tests successivement sans avoir à regarder l'écran. L'ESR70 prend automatiquement en compte la réactance capacitive, de sorte que même les condensateurs de faible valeur (jusqu'à 0,3 uF) peuvent mesurer l'ESR avec précision. Caractéristiques Utilise une seule pile alcaline AAA (incluse). LCD alphanumérique avec rétroéclairage. Analyse automatique - démarrez lorsque vous appliquez les sondes. Décharge automatique du condensateur grâce à la fonction de décharge contrôlée. Mesure ESR (et faible résistance CC) (même en circuit). Réactance capacitive automatiquement prise en compte pour garantir une ESR précise. Mesure de capacité (si test hors circuit). Alertes sonores pour différents niveaux ESR. Plage de mesure ESR étendue jusqu'à 40 Ohms. Alternatives de sonde en option faciles à installer. Nouvelles fonctionnalités Gold Écran LCD amélioré avec un meilleur rétroéclairage. Mesure de capacité 10 fois plus rapide pour les gros condensateurs. Système d'options utilisateur amélioré. Nouveau système de mesure à triple pente pour réduire considérablement l'influence de la résistance parallèle et/ou du courant de fuite sur les mesures de capacité. Plage de mesure de capacité beaucoup plus large, désormais de 0,3 uF à 90 000 uF (au lieu de 1 uF à 22 000 uF). Caractéristiques Type d'analyseur ESR et capacité Types de composants Condensateurs (>0,3 uF) Gamme ESR 0,00 Ohm à 40,0 Ohm Résolution ESR À partir de 0,01 Ohm Utilisation en circuit ESR uniquement Plage de capacité 0,3 uF à 90 000 uF Type de batterie Pile alcaline AAA 1,5 V (fournie). Durée de vie typique de 1 500 opérations Type d'affichage LCD alphanumérique (avec rétroéclairage) Inclus Compteur de résistance série équivalente ESR70 Câbles de test extra longs et extra flexibles (450 mm ou câble recouvert de silicone) Fiches et prises plaquées or 2 mm avec pinces crocodiles plaquées or amovibles Guide d'utilisation illustré et complet Pile alcaline AAA Téléchargements Fiche technique (EN) Guide de l'utilisateur (FR) Guide de l'utilisateur (FR) Guide de l'utilisateur (informatique)

    Rupture de stock

    € 99,95

    Membres € 89,96

  • Peak LCR45 LCR- en impedantiemeter

    Peak Peak Atlas LCR45 – Appareil de mesure LCR avec mesure d'impédance LCR

    Le LCR45 fait tout ce que le populaire LCR40 fait, mais il présente quelques améliorations significatives. Le LCR45 est doté d'un nouveau micro CAN haute capacité et haute résolution. Le LCR45 intègre des mathématiques avancées, basées sur une analyse d'impédance complexe. Cela permet une mesure améliorée de la valeur des composants ainsi qu'un affichage complet et détaillé de l'impédance. Caractéristiques Fourni avec des sondes à crochet amovibles plaquées or. Mesures de fluides avec fonction hold. Type de composant automatique ou manuel. Fréquence de test automatique ou manuel, DC, 1 kHz, 15 kHz ou 200 kHz. Résolution de mesure améliorée : 0,2 µH, 0,2 pF et 0,2 Ohms. Système de menu simple pour les paramètres utilisateur. Compensation améliorée pour les parasites et les pertes des composants (telles que les pertes de noyau, etc.). Mise hors tension automatique ou manuelle. Caractéristiques Type d'analyseur LCR et impédance des composants Types de composants Auto/Manuel pour L, C et R Types de mesures Inductance, capacité et résistance Autres mesures Impédance/admittance complexe Plus de mesures Amplitude et phase d'impédance Plage d'inductances 0uH à 2H Plage de capacité 0 pF à 10 000 uF Plage de résistance 0R à 2MR Fréquence des tests Auto et manuel : CC, 1 kHz, 15 kHz, 200 kHz Type d'affichage LCD alphanumérique (non rétroéclairé) Schéma de mesure Continu (avec maintien en option) Batterie GP23 (type 12 V/55 mAH), ~ 700 opérations Inclus Impédancemètre à composants passifs LCR45 Fiches et prises de 2 mm et sondes à crochet amovibles Guide d'utilisation illustré et complet 2 piles, une installée et une de rechange. Pile alcaline GP23. (12 V/55 mAh) Téléchargements Fiche technique (EN) Guide de l'utilisateur (FR) Guide de l'utilisateur (FR) Guide de l'utilisateur (informatique)

    € 109,95

    Membres € 98,96

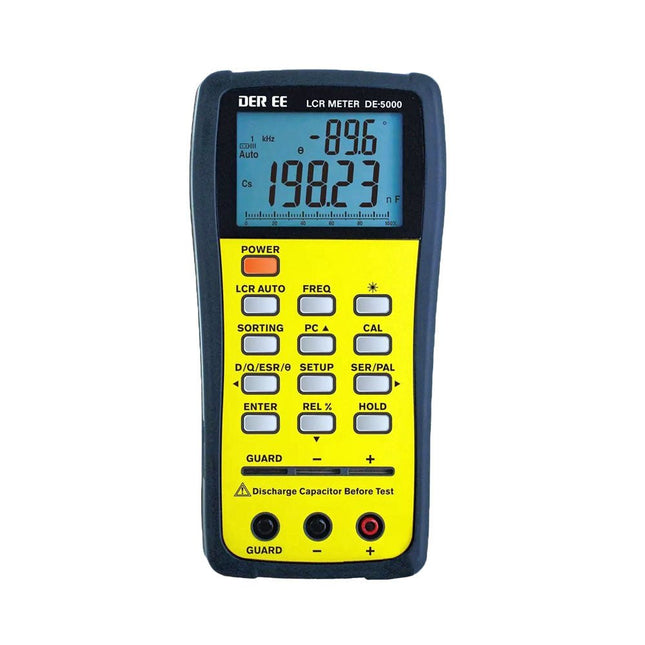

  • LCR-mètre (100 kHz) DER EE DE-5000

    LCR-mètre (100 kHz) DER EE DE-5000

    Le testeur DE-5000 est un appareil de mesure des composants LCR (inductances, condensateurs et résistances), intelligent, de haute précision, portable, d’utilisation facile et flexible. Il permet la vérification automatique des composants LCR et la mesure des résistances selon la méthode Kelvin à 4 fils. Il possède un écran rétroéclairé de 19999/1999 incréments, de multiples modes de mesure et permet la sélection de la fréquence de test (100 Hz, 120 Hz, 1 kHz, 10 kHz ou 100 kHz). Le LCR-mètre DE-5000 est un appareil apportant une aide significative aux ingénieurs et techniciens. Caractéristiques Vérification automatique des composants L.C.R. Mesures Ls/Lp/Cs/Cp/Rs/Rp/DCR avec D/Q/θ/ESR Mesures selon la méthode Kelvin à 4 fils Afficheurs 20000 / 2000 incréments Rétroéclairage Mode relatif Modes Série / Parallèle Fonctionnalité de tri de composants Indicateur de pile faible Arrêt automatique Spécifications Fréquence de test 100 Hz / 120 Hz / 1 kHz / 10 kHz / 100 kHz Gamme de résistance 20,000 Ω – 200,0 MΩ Gamme DCR 200,00 Ω – 200,0 MΩ Gamme capacitance 200,00 pF – 20,00 mF Gamme inductance 20,000 µH – 2,000 KH Afficheur LCD rétroéclairé 19999 / 1999 incréments Tolérance sélectionnable ±0,25%, ±0,5%, ±1%, ±2%, ±5%, ±10%, ±20% Alimentation Pile 9 V Dimensions 188 x 95 x 52 mm Poids 350 g (sans la pile) Inclus LCR-mètre DE-5000 Étui des fils de tests avec pinces crocodiles (TL-21) Adaptateur CA/CC Ligne de protection (TL-23) Brucelles CMS (TL-22) Pile 9 V Étui de transport Notice Téléchargements Datasheet

    € 219,00

    Membres € 197,10

  • Dernier stock ! Atlas Pro Pack (LCR45 & DCA75)

    Peak Pack Atlas Pro (LCR45 et DCA75)

    1 évaluation

    Ce pack contient le LCR45 Impédancemètre pour composants passifs, idéal pour les amateurs avancés et les professionnels. Il contient également le très populaire DCA Pro (modèle DCA75), excellent pour l'identification des composants et leur brochage, et la mesure détaillée des caractéristiques et le traçage des courbes sur un PC. Complet avec câble USB et logiciel sur clé USB. DCA75:S'appuyant sur le succès continu des instruments d'identification et d'analyse des composants existants de Peak, le DCA Pro apporte une série de nouvelles caractéristiques intéressantes pour l'amateur et le professionnel. Le DCA Pro est une nouvelle conception avancée qui comprend un écran graphique, USB, un logiciel PC et une bibliothèque d'identification de composants améliorée. Identification automatique du type de composant Identification automatique du brochage (connectez dans n'importe quel sens) Le DCA Pro prend en charge tous les composants que le populaire Peak Atlas DCA55 prend en charge, mais il en ajoute beaucoup plus. Les composants pris en charge sont les suivants : Transistors (y compris les Darlington), types silicium et germanium. Mesure le gain, Vbe et les fuites. MOSFET, types à mode d'amélioration et à mode de déplétion. Mesure de la transconductance au seuil (à 5 mA) et de la transconductance approximative (pour une plage de 3 à 5 mA). JFET, y compris les types SiC normalement désactivés. Mesure de la tension de pincement (à 1 uA) et de la transconductance approximative (pour une plage de 3 à 5 mA). IGBT (transistors bipolaires à grille isolée). Mesure le seuil d'activation (à 5 mA) Diodes et réseaux de diodes LED et LED bicolores (types à 2 fils et à 3 fils) Diodes Zener avec mesure de la tension Zener jusqu'à 9 V à 5 mA Régulateurs de tension (mesure de la tension de régulation, de la tension de chute, du courant de repos) Triacs et thyristors nécessitant moins de 10 mA de courant de grille et de courant de maintien Autonome ou avec un PCL'instrument peut être utilisé de manière autonome ou connecté à un PC. Dans les deux cas, le DCA Pro identifiera automatiquement le type de composant et le brochage et mesurera également une série de paramètres tels que le gain du transistor, les fuites, les tensions de seuil des MOSFET et des IGBT, les caractéristiques PN et bien plus encore. Traçage de courbesLorsqu'il est connecté à un PC à l'aide du câble USB fourni, il est possible d'exécuter une série de fonctions de traçage de courbes de faible intensité. Différents types de graphiques sont disponibles, et d'autres sont à venir   Caractéristiques de sortie des transistors bipolaires, IC vs VCE Caractéristiques de gain des transistors bipolaires, hFE par rapport à VCE Caractéristiques de gain des transistors bipolaires, hFE par rapport à IC Fonction de sortie du MOSFET et de l'IGBT, ID par rapport à VDS Fonction de transfert MOSFET et IGBT, ID vs VGS Fonction de sortie JFET, ID vs VDS Fonction de transfert JFET, ID vs VGS Régulateur de tension, VOUT vs VIN Régulateur de tension, IQ vs VIN. Courbes I/V des jonctions PN, direct et inverse (pour les diodes Zener) Le traçage des courbes est effectué à l'aide de paramètres d'essai dans la plage de ±12 V ou ±12 mA. Toutes les données de traçage de courbes peuvent être instantanément collées dans Excel© pour une représentation graphique et une analyse plus approfondies. Le logiciel PC est fourni avec le DCA Pro sur une clé USB Peak. Le logiciel est conçu pour Windows 7 et plus récent (32 ou 64 bits). LCR45:Un excellent analyseur LCR portable qui peut mesurer la valeur de votre composant passif (inductance, condensateur ou résistance) et également mesurer l'impédance détaillée dans un certain nombre de modes. Le LCR45 offre une résolution de mesure améliorée (meilleure que 0,1 µH !) tout en vous donnant des mesures continues de fluides. En outre, les fréquences de test de CC, 1 kHz, 15 kHz et 200 kHz peuvent être réglées en mode automatique ou manuel. Fourni avec des sondes à crochet amovibles plaquées or, une batterie et un guide d'utilisation. Compatible avec les connecteurs de test standard de 2 mm. Non conçu pour une utilisation en circuit. Sélection automatique ou manuelle du type de composant : Inducteur, condensateur ou résistance Sélection automatique ou manuelle de la fréquence de test : CC, 1 kHz, 15 kHz et 200 kHz Inductance de 0,1 µH à 10 H Capacité de 0,1 pF à 10 000 µF Résistance de 0,1 Ω à 2 MΩ La mesure de l'inductance indique également la résistance de l'enroulement en courant continu. Affichage du type et des valeurs des composants, de l'impédance complexe, de la magnitude/phase et de l'admittance. Fréquence de test affichée pour toutes les mesures Précision typique de 1,5% pour les inductances et les condensateurs (voir le tableau des spécifications pour plus de détails) Précision typique de 1% pour les résistances Cordon de test complet avec fiches et douilles plaquées or de 2 mm Fourni avec des sondes à crochet amovibles plaquées or Inclus LCR45 DCA75 Pile GP23 supplémentaire Pile AAA supplémentaire Valise de transport double

    € 269,00

    Membres € 242,10
