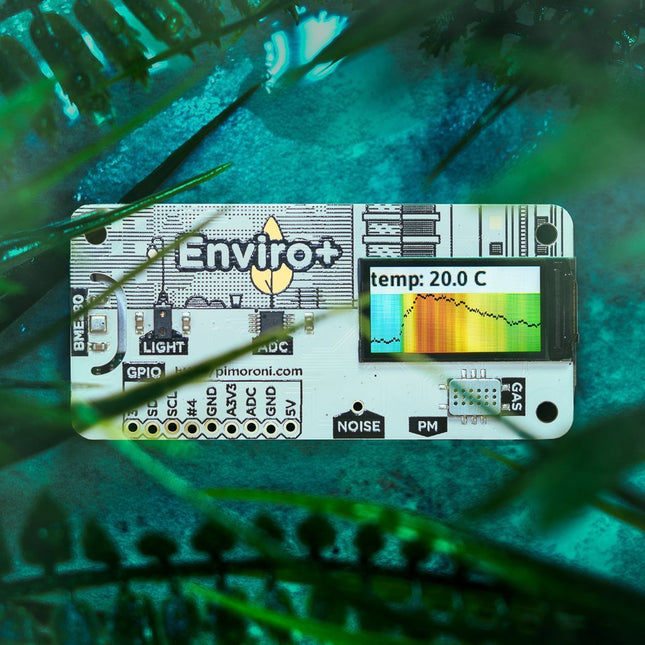

Conçu pour la surveillance environnementale, Enviro+ vous permet de mesurer la qualité de l'air (gaz et particules polluants*), la température, la pression, l'humidité, la lumière et le niveau sonore. Enviro+ est une alternative abordable aux stations de surveillance environnementale qui peuvent coûter des dizaines de milliers d'euros et, mieux encore, elle est petite et piratable et vous permet de contribuer vos données aux efforts scientifiques citoyens pour surveiller la qualité de l'air via des projets comme Luftdaten . Caractéristiques Capteur de température, de pression et d'humidité BME280 ( fiche technique ) Capteur de lumière et de proximité LTR-559 ( fiche technique ) Capteur de gaz analogique MICS6814 ( fiche technique ) Convertisseur analogique-numérique (ADC) ADS1015 ( fiche technique ) Microphone MEMS ( fiche technique ) Écran LCD couleur 0,96' (160 × 80) Carte format pHAT Entièrement assemblé Compatible avec tous les modèles Raspberry Pi à connecteur 40 broches Brochage Bibliothèque Python Surveillance de la qualité de l'air par la science citoyenne Ce tableau a été développé en collaboration avec l'Université de Sheffield, dans le but de vous permettre de contribuer en temps réel aux données sur la qualité de l'air de votre région à des projets de données ouvertes comme Luftdaten . Des appareils comme Enviro+ permettent d’obtenir des ensembles de données fines et détaillées qui nous permettent d’observer les changements dans la qualité de l’air au fil du temps et dans différentes zones des villes. La qualité de l'ensemble de données s'améliore à chaque fois. Plus il y a d'appareils qui fournissent des données, meilleure est la qualité de l'ensemble de données. Les particules (PM) sont constituées de minuscules particules qui sont un mélange de tailles et de types, comme la poussière, le pollen, les spores de moisissures, les particules de fumée, les particules organiques et les ions métalliques, etc. Les particules représentent une grande partie de ce que nous considérons comme de la pollution atmosphérique. Le capteur de gaz analogique peut être utilisé pour effectuer des mesures qualitatives des changements dans les concentrations de gaz, afin que vous puissiez savoir globalement si les trois groupes de gaz augmentent ou diminuent en abondance. Sans conditions de laboratoire ni étalonnage, vous ne pourrez pas dire « la concentration de monoxyde de carbone est de n parties par million » , par exemple. La température, la pression atmosphérique et l'humidité peuvent également affecter les niveaux de particules (et les lectures du capteur de gaz), c'est pourquoi le capteur BME280 d'Enviro+ est vraiment important pour comprendre les autres données produites par Enviro+. Vous pouvez également implémenter Enviro+ dans les applications IoT. En le connectant à Alexa, vous pouvez obtenir des informations sur la température et l'humidité de l'air en le demandant simplement, ou il existe également une option pour configurer une action de déclenchement avec IFTTT qui allume vos lumières Philips Hue lorsque le niveau de lumière descend en dessous d'un certain niveau. etc. Logiciel Avec la bibliothèque Python , vous pouvez contrôler toutes les parties de votre Enviro+. Il existe de nombreux exemples pour chacune des pièces individuelles, un exemple tout-en-un qui vous montre les données des capteurs d'Enviro+ de manière visuelle.

Lis (+) (–)

Lorsque le système sur puce (SoC) du Raspberry Pi 4 atteint une certaine température, il réduit sa vitesse de fonctionnement pour se protéger des dommages. En conséquence, vous n’obtenez pas des performances maximales avec l’ordinateur monocarte. Fan SHIM est un accessoire abordable qui élimine efficacement l’étranglement thermique et améliore les performances du RPi 4. Il est assez simple de fixer le ventilateur SHIM au Raspberry Pi : le ventilateur SHIM utilise un connecteur à ajustement par friction, il se glisse donc simplement sur les broches de votre Pi et il est prêt à fonctionner, aucune soudure n'est nécessaire ! Le ventilateur peut être contrôlé par logiciel, vous pouvez donc l'ajuster à vos besoins, par exemple l'allumer lorsque le processeur atteint une certaine température, etc. Vous pouvez également programmer la LED comme indicateur visuel de l'état du ventilateur. L'interrupteur tactile peut également être programmé, vous pouvez donc l'utiliser pour allumer ou éteindre le ventilateur, ou pour basculer entre le mode déclenché par la température ou manuel. Caractéristiques Ventilateur 30 mm 5 V CC 4 200 tr/min Débit d'air de 0,05 m³/min Bruit acoustique de 18,6 dB (silencieux) En-tête à ajustement par friction Aucune soudure requise LED RVB (APA102) Interrupteur tactile Assemblage de base requis Compatible avec Raspberry Pi 4 (et 3B+, 3A+) Bibliothèque et démon Python Brochage Contenu de la livraison PCB de cale de ventilateur Ventilateur 30 mm 5 V CC avec connecteur JST Écrous et boulons M2.5 Assemblée Le montage est vraiment simple et ne prend presque pas de temps Avec le côté composant du PCB tourné vers le haut, poussez les deux boulons M2,5 à travers les trous par le bas, puis vissez la première paire d'écrous pour les fixer et servir d'entretoises. Poussez les trous de montage du ventilateur vers le bas sur les boulons, avec le côté câble du ventilateur vers le bas (comme illustré) et le texte sur le ventilateur vers le haut. Fixez avec deux autres écrous. Poussez le connecteur JST du ventilateur dans la prise du Fan SHIM. Logiciel Avec l'aide de la bibliothèque Python, vous pouvez contrôler le ventilateur (marche/arrêt), la LED RVB et l'interrupteur. Vous trouverez également un certain nombre d'exemples illustrant chaque fonctionnalité, ainsi qu'un script pour installer un démon (un programme informatique qui s'exécute en arrière-plan) qui fait fonctionner le ventilateur en mode automatique, le déclenchant ou l'éteignant lorsque le processeur atteint une température seuil, avec une commande manuelle via l'interrupteur tactile.

Lis (+) (–)

HyperPixel 2.1 Round possède toutes les fonctionnalités exceptionnelles des autres HyperPixels : écran tactile IPS net et brillant et interface DPI haute vitesse - il est tout simplement plus rond ! Vous pouvez l'utiliser avec n'importe quel Raspberry Pi doté d'un connecteur à 40 broches, mais il fonctionne particulièrement bien avec l'empreinte RPi Zero : il est conçu pour que vous puissiez monter un Zero proprement derrière lui, afin que vous ne puissiez pas voir le RPi lorsque vous le regardez. de l'avant. Cette version d'HyperPixel serait idéale pour les interfaces et les panneaux de contrôle personnalisés – monté sur un mur, il constituerait un contrôleur de maison intelligente vraiment soigné et minimaliste ou un affichage élégant de « ce qui se joue » pour votre système audio. Tout est pré-soudé et prêt à l'emploi, il suffit de le placer sur votre RPi, d'installer le logiciel et c'est parti ! HyperPixel 2.1 Round utilise une interface DPI haute vitesse, lui permettant de déplacer 5 fois plus de données de pixels que l'interface SPI habituelle que ces petits écrans Pi utilisent normalement. Il a une fréquence d'images de 60 FPS et une résolution d'environ 229 pixels par pouce (480 x 480 px) sur son écran de 2,1 pouces. L'écran peut afficher 18 bits de couleur (262 144 couleurs). Caractéristiques Interface DPI haute vitesse Écran IPS 2,1' (grand angle de vision, 175°) 480x480 pixels, moins les coins (~229 PPI) Couleur 18 bits (262 144 couleurs) Fréquence d'images de 60 FPS Zone active : 53,28 x 53,28 mm Écran tactile capacitif (avec bibliothèque Python) Compatible avec tous les modèles Raspberry Pi à connecteur 40 broches Dimensions : 71,80 x 71,80 x 10,8 mm (LxHxP, profondeur incluant l'en-tête et l'affichage). Avec un RPi Zero fixé avec des entretoises courtes, la profondeur totale est de 17 mm. Téléchargements Bibliothèque d'affichage pour Raspberry Pi OS Bibliothèque d'écran tactile Python Dessin dimensionnel Brochage

Lis (+) (–)

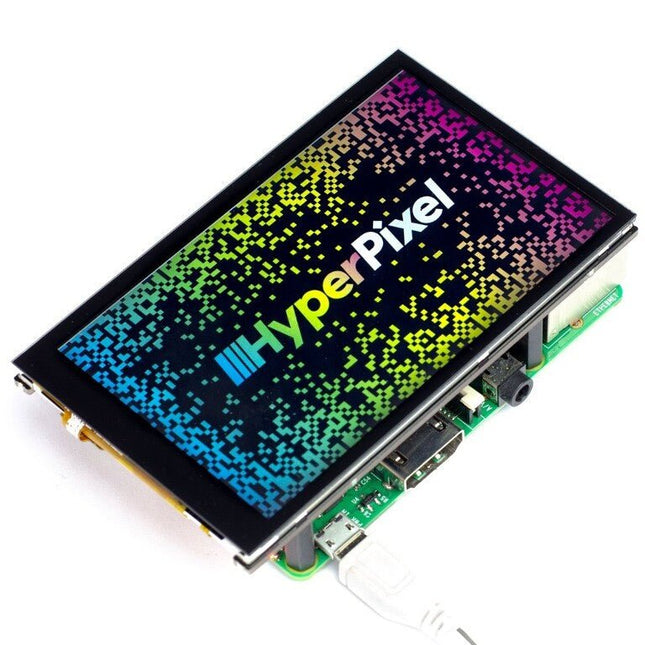

HyperPixel 4.0 est le moyen parfait d'utiliser votre Raspberry Pi sans un tas de câbles ou un écran encombrant. Concevez votre propre interface pour contrôler votre projet, afficher des données ou transformer votre Raspberry Pi en un minuscule centre multimédia. Cette version d'HyperPixel a un magnifique écran IPS, avec de larges angles de vue, un verre de couverture fait sur mesure, et l'interface I²C alternative est décomposée pour les utilisateurs avancés. Caractéristiques Interface DPI haute vitesse Écran IPS (grand angle de vision, 160°) de 4,0 pouces (86,4 x 51,8 mm) 800x480 pixels (~235 PPI) Couleur 18 bits (262 144 couleurs) Fréquence d'images de 60 FPS Rapport de contraste : 500:1 Toucher capacitif Connecteur femelle à 40 broches inclus pour augmenter la hauteur des Raspberry Pi B+, 2, 3, 3B+ et 4. Supports inclus pour une fixation solide à votre Raspberry Pi. Compatible avec tous les modèles de Raspberry Pi à connecteur 40 broches. Installation en une seule ligne Dimensions : 58,5 x 97 x 12 mm (LxHxP, profondeur incluant le connecteur et l'écran) HyperPixel utilise une interface DPI à haute vitesse, ce qui lui permet de transférer 5 fois plus de pixels que l'interface SPI habituelle qu'utilisent ces petits écrans Pi. Il a une fréquence d'images de 60 FPS et une résolution d'environ 235 pixels par pouce (800x480) sur son écran de 4,0 pouces. L'écran peut afficher 18 bits de couleur (262 144 couleurs). Cette version Touch est dotée d'un écran tactile capacitif plus sensible et plus réactif au toucher qu'un écran tactile résistif, et elle est capable de faire du multi-touch ! Tout est livré entièrement assemblé, et aucune soudure n'est nécessaire ! L'écran est solidement collé sur le PCB HyperPixel 4.0 et connecté via un petit câble FPC encastré. Placez simplement HyperPixel 4.0 sur votre Raspberry PI et lancez notre installateur pour que tout soit prêt ! Attention : lorsque vous installez HyperPixel 4.0 sur votre Raspberry PI, assurez-vous de ne pas appuyer sur la surface de l'écran ! Tenez la carte par ses bords et remuez-la pour la faire correspondre avec le connecteur étendu (ou connecteur GPIO). Faites également attention à ne pas tirer sur les bords de l'écran en verre lorsque vous retirez votre HyperPixel. Il fonctionnera avec n'importe quelle version à 40 broches de la Raspberry PI, y compris la Raspberry PI Zero et la Raspberry PI Zero W. Si vous l'utilisez avec une Raspberry Pi plus grande, utilisez le connecteur supplémentaire à 40 broches qui est inclus pour l'augmenter à la hauteur requise. Si vous utilisez une Zero ou Zero W, il suffit de l'insérer directement sur le GPIO. Les entretoises inclus vous permettent de monter votre HyperPixel 4.0 de manière sûre et sécurisée sur votre Raspberry Pi. Il suffit de les visser dans les entretoises sur le dessous du PCB HyperPixel 4.0 et de les fixer avec des vis dans les trous de montage de votre Raspberry Pi. Téléchargements GitHub

Lis (+) (–)

HyperPixel 4.0 Square possède toutes les fonctionnalités exceptionnelles de notre HyperPixel 4.0 standard : un écran IPS net et brillant avec écran tactile et une interface DPI haute vitesse ; il est tout simplement plus carré ! Cette version carrée d'HyperPixel 4.0 est idéale pour les interfaces et panneaux de contrôle personnalisés, et fonctionne très bien pour les jeux Pico-8. Tout est pré-soudé et prêt à l'emploi, il suffit de l'insérer sur votre RPi, d'exécuter notre programme d'installation, et c'est parti ! Caractéristiques Interface DPI haute vitesse Écran IPS 4,0' (grand angle de vision, 160°) (72 x 72 mm) 720 x 720 pixels (~ 254 PPI) Couleur 18 bits (262 144 couleurs) Fréquence d'images de 60 FPS Écran tactile capacitif en option Connecteur femelle à 40 broches inclus pour augmenter la hauteur des Raspberry Pi B+, 2, 3, 3B+ et 4 Entretoises incluses pour attacher solidement à votre RPi Compatible avec tous les modèles Raspberry Pi à connecteur 40 broches Installateur sur une seule ligne HyperPixel 4.0 Square utilise une interface DPI haute vitesse, lui permettant de déplacer 5 fois plus de données de pixels que l'interface SPI habituelle que ces petits écrans RPi utilisent normalement. Il a une fréquence d'images de 60 FPS et une résolution d'environ 254 pixels par pouce (720 x 720 px) sur son écran de 4,0 pouces. L'écran peut afficher 18 bits de couleur (262 144 couleurs). Cette version Touch dispose d'un écran tactile capacitif qui est plus sensible et réactif au toucher qu'un écran tactile résistif, et elle est capable de multi-touch ! Attention : lors de l'installation de HyperPixel 4.0 Square sur votre RPi, veillez à ne pas appuyer sur la surface de l'écran ! Tenez la carte par ses bords et remuez-la pour l'accoupler à l'en-tête étendu (ou à l'en-tête GPIO). Veillez également à ne pas tirer sur les bords de l'écran en verre lorsque vous retirez votre HyperPixel. Il fonctionnera avec n'importe quelle version à 40 broches du RPi, y compris le RPi Zero et le RPi Zero W. Si vous l'utilisez avec un RPi plus grand, utilisez l'en-tête supplémentaire à 40 broches inclus pour l'augmenter jusqu'à la hauteur requise. . Si vous utilisez un Zero ou Zero W, insérez-le simplement directement sur le GPIO. Le kit d'entretoise inclus vous permet de monter votre HyperPixel 4.0 Square en toute sécurité sur votre RPi. Vissez-les simplement dans les poteaux situés sous le PCB carré HyperPixel 4.0, puis fixez-les avec des vis à travers les trous de montage de votre RPi. Téléchargements GitHub

Lis (+) (–)

Avec la machine d'arcade rétro Picade Desktop (écran 10 pouces), vous pouvez construire votre propre machine d'arcade. Caractéristiques de l'armoire Panneaux noirs enduits de poudre Joystick avec boule noire Chapiteau et console en acrylique avec œuvres d'art authentiques Bouton d'alimentation lumineux dédié Boutons d'arcade à ajustement rapide Accès facile avec panneau arrière amovible Haut-parleur 3' (5 W, 4 Ω) Pieds en caoutchouc adhérents Dimensions : 350 x 230 x 210 mm Écran IPS (grand angle de vision) 1024 x 768 (rapport 4:3) Carte pilote d'affichage HDMI et commandes du clavier conçues et fabriquées par Pimoroni Alimenté par un câble micro-USB (inclus) depuis votre Pi Caractéristiques du chapeau Picade X Connecteurs DuPont faciles pour les boutons et le joystick Bornes d'enceintes à emboîtement Gestion de l'alimentation USB-C, broches de l'interrupteur d'alimentation et bouton d'alimentation DAC audio I²S avec amplificateur 3 W (mono) Entrées par joystick à 4 directions 4 boutons utilitaires 6 boutons de joueur Entretoises métalliques pour maintenir votre Picade X HAT en toute sécurité Inclus Insigne d’épingle en émail Picade Sélection de super autocollants Pimoroni Affiche Picade/notice de montage Remarque : vous devrez ajouter un Raspberry Pi, une alimentation USB-C et une carte MicroSD.

Lis (+) (–)

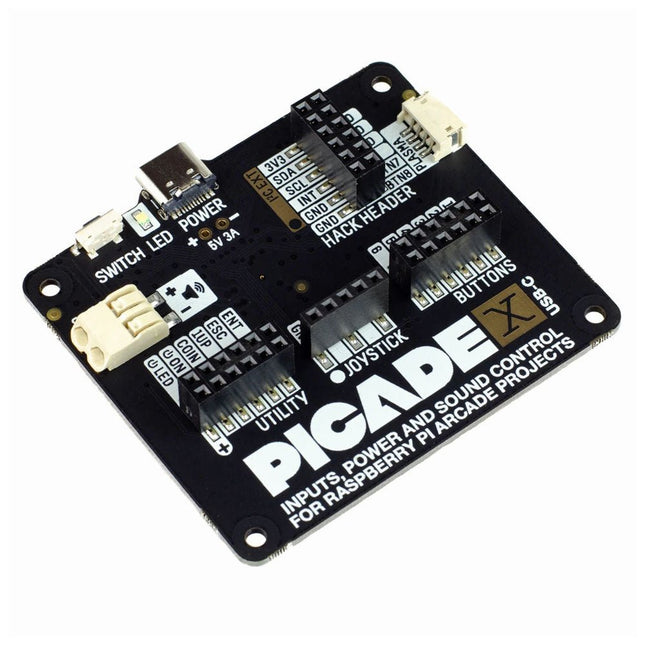

Transformez votre Raspberry Pi en console de jeux rétro ! Picade X HAT comprend des entrées joystick et bouton, un DAC/amplificateur I²S 3 W et un interrupteur d'alimentation logiciel. Ce HAT possède toutes les mêmes fonctionnalités que le Picade HAT original, mais dispose désormais de connecteurs Dupont femelles simples pour connecter votre joystick et vos boutons. Faites simplement apparaître Picade le pilote ! Il est idéal pour vos propres constructions de bornes d'arcade DIY ou pour les interfaces nécessitant de gros boutons et du son colorés. Caractéristiques DAC audio I²S avec amplificateur 3 W (mono) et bornes push-fit Système marche/arrêt sécurisé avec bouton d'alimentation tactile et LED Connecteur USB-C pour l'alimentation (alimente votre Pi) Entrées de joystick numérique à 4 voies 6x entrées de bouton de lecteur 4x entrées de bouton utilitaire 1x entrée de commutateur d'alimentation douce 1x sortie LED d'alimentation Connecteur bouton plasma Broches de dérivation pour l'alimentation, I²C et 2 boutons supplémentaires Brochage du Picade X HAT Compatible avec tous les modèles Raspberry Pi 40 broches Le DAC I²S mélange les deux canaux audio numériques du Raspberry Pi en une seule sortie mono. Celui-ci passe ensuite par un amplificateur de 3 W pour alimenter un haut-parleur connecté. La carte dispose également d'un interrupteur d'alimentation logiciel qui vous permet d'allumer et d'éteindre votre Pi en toute sécurité sans risque de corruption de la carte SD. Appuyez sur le bouton connecté pour démarrer, puis maintenez-le enfoncé pendant 3 secondes pour arrêter complètement et débrancher l'alimentation. Installation du logiciel Ouvrez un terminal et tapez curl https://get.pimoroni.com/picadehat | bash pour exécuter le programme d'installation. Vous devrez redémarrer une fois l'installation terminée, si cela ne vous invite pas à le faire. Le logiciel ne prend pas en charge Raspbian Wheezy Remarques Avec l'alimentation USB-C connectée via Picade X HAT, vous devrez soit appuyer sur le bouton d'alimentation connecté, soit sur le bouton marqué « interrupteur » sur le HAT pour allumer votre Pi.

Lis (+) (–)

PicoVision est une clé vidéo numérique puissante pour des aventures audiovisuelles audacieuses, avec deux puces RP2040 et un connecteur de sortie HDMI pratique. Utilisez PicoVision pour créer et exécuter vos propres jeux, dessiner des ?uvres d'art numériques, recréer des démos, des économiseurs d'écran ou des visualisations WinAmp bien-aimés, visualiser des données, détourner des panneaux publicitaires, émuler CeeFax ou créer des enseignes. GPU (RP2040)Effectue toutes les opérations lourdes pour afficher des animations haute résolution d'une grande fluidité sur votre téléviseur ou votre moniteur via HDMI. Unité centrale (Pico W) Exécute votre code et fournit une interface à d'autres gadgets via USB, Wi-Fi et Bluetooth. Connecteur HDMIUtilisez des téléviseurs, des moniteurs, des projecteurs géants ou même de minuscules écrans à intégrer dans une tenue de cosplay. Sortie audioProduisez des bips et des bips ! Cette interface audio numérique peut produire des bruits de qualité. Carte microSDNe manquez jamais d'espace pour vos créations en ajoutant une carte microSD à votre installation. Connecteur Qw/STAjoutez des capteurs ou d'autres types de circuits à votre projet afin qu'ils puissent réagir au monde qui les entoure. Boutons de réinitialisation et d'utilisation intégrésCréez une interface utilisateur simple pour votre projet sans avoir besoin d'ajouter quoi que ce soit. Vous pouvez programmer PicoVision en utilisant C++ ou MicroPython. Le C++ vous permettra d'obtenir les meilleures performances, mais si vous êtes débutant, nous vous recommandons MicroPython pour faciliter la mise en route. Quoi qu'il en soit, vous aurez accès aux bibliothèques PicoGraphics qui vous permettront de manipuler facilement des formes, du texte et des images, à de nouvelles fonctionnalités passionnantes en matière de graphiques vectoriels et de polices de caractères grâce à PicoVector, ainsi qu'à la possibilité de créer des bleeps, des bloops et d'autres bruits électroniques amusants grâce à PicoSynth. Caractéristiques Raspberry Pi Pico W (CPU) Dual Arm Cortex M0+ avec 264 kB de SRAM 2 Mo de flash QSPI supportant XiP 2.4 GHz sans fil / Bluetooth 5.2 RP2040 (GPU) Autre double Arm Cortex M0+ avec 264 kB de SRAM Les modes à plus haute résolution utilisent un overclocking important du GPU. Se connecte au CPU en tant que périphérique I²C 2 puces PSRAM de 8 Mo pour le double tampon des images Sortie vidéo numérique via un connecteur HDMI PCM5100A DAC pour l'audio de niveau ligne sur I²S, connecté à un jack stéréo de 3,5 mm Emplacement pour carte microSD3x boutons utilisateur (un relié au CPU, deux au GPU) Bouton de réinitialisation LED d'état (GPU) Connecteur Qw/ST (Qwiic/STEMMA QT) Entièrement assemblé (aucune soudure n'est nécessaire) Les broches de rechange/supplémentaires sont présentées sous forme d'en-têtes vides (elles doivent être soudées). Bibliothèques C++/MicroPython Téléchargements Brochage Schémas MicroPython pour PicoVision Exemples et documentation MicroPython

Lis (+) (–)

Ce boîtier dissipateur thermique en aluminium anodisé protégera votre Raspberry Pi 4 et vous offrira un refroidissement passif très efficace. C'est idéal dans les cas où vous souhaitez un refroidissement totalement silencieux, par exemple si vous construisez un centre multimédia domestique. La livraison comprend un tampon thermique pour assurer le contact thermique entre le processeur et le boîtier supérieur, ainsi qu'une clé Allen pratique et un jeu de boulons hexagonaux pour fixer le boîtier ensemble. Le boîtier vous donne accès à tous les ports, broches et connecteurs. Caractéristiques Boîtier supérieur et inférieur en aluminium anodisé Dissipateur thermique finlandais Chemin thermique Boulons hexagonaux et clé Allen inclus Accès à tous les ports, broches et connecteurs Compatible avec Raspberry Pi 4 Assemblée L'assemblage de votre boîtier de dissipateur thermique est assez simple et ne devrait prendre que quelques minutes. La première et la plus importante chose est de vous assurer que votre Pi est éteint et débranché avant d’installer le boîtier. Prenez l'un des tampons thermiques et décollez les films protecteurs des deux côtés (il y a un film blanc et un film transparent facile à manquer de l'autre côté. Collez le tampon thermique sur le processeur de votre Pi (le carré métallique le plus proche du milieu). du PCB). Coller d'abord le tampon thermique sur le processeur est une bien meilleure façon de le positionner correctement que d'essayer de le coller sur le boîtier. N'utilisez qu'un seul tampon thermique avec le Raspberry Pi 4 . Positionnez le top case puis, en le maintenant en place, retournez le tout et positionnez le bottom case sur la face inférieure de votre Pi. Utilisez les quatre boulons hexagonaux et toutes les clés pour fixer le boîtier. Remarques Le boîtier est en métal et donc conducteur, veillez donc à ne court-circuiter aucun composant et assurez-vous que votre RPi est éteint et débranché lors de l'installation du boîtier. Cela peut paraître évident, mais le boîtier deviendra chaud à l'usage Dimensions : 87 × 56 × 25,5 mm

Lis (+) (–)

SHIM est un vieux terme du Yorkshire qui signifie 'Shove Hardware In Middle' - nous l'utilisons pour les extensions de Raspberry Pi qui sont conçues pour être placées entre votre RPi et un HAT ou mini HAT. Le SHIM est doté d'un connecteur à friction intelligent qui se glisse facilement sur les broches GPIO, ne nécessite pas de soudure* et est facilement amovible.La puce MAX98357A qui combine un CAN et un amplificateur reçoit un signal audio numérique de haute qualité de votre Pi et l'amplifie pour qu'il puisse être utilisé avec un haut-parleur non alimenté. Les connecteurs push-fit facilitent la connexion de votre haut-parleur, qu'il s'agisse d'un haut-parleur de table ou de sol, du haut-parleur d'une vieille radio ou de tout autre haut-parleur que vous pourriez avoir. Parce que l'amplificateur audio SHIM n'ajoute pas d'encombrement à votre Pi, il est parfait pour être intégré dans un boîtier compact — vous pouvez l'utiliser pour créer un minuscule lecteur MP3 pour lire des fichiers locaux ou des diffusions à partir de services comme Spotify, donner à une radio vintage la possibilité de lire des flux de radio numérique ou ajouter des bruits de bip à votre propre ordinateur de poche rétro. C'est également un moyen pratique d'ajouter une sortie audio à votre Pi Zero ou Pi 400 !Veuillez noter que : Le Raspberry Pi et les haut-parleurs ne sont pas inclus avec cette carte. CaractéristiquesCAN MAX98357A / puce d'amplificateurSortie audio mono 3 WBornes de haut-parleur push-fitPanneau au format SHIM avec connecteurs à friction2 trous de montage (M2.5) pour fixer le tout avec des boulons.Entièrement assembléAucune soudure n'est nécessaire (*sauf si vous utilisez un Pi sans connecteur).Compatible avec tous les modèles de Raspberry Pi à 40 broches.LogicielLe moyen le plus simple pour tout mettre en place est d'utiliser les produits Pimoroni.Logiciel et installateur Pirate Audio qui configure l'audio I2S, ainsi que l'installation de Mopidy et de nos plugins Pirate Audio personnalisés qui vous permettront de diffuser Spotify et de lire des fichiers locaux.Voici comment procéder :Configurez une carte SD avec la dernière version de Raspberry Pi OS.Connectez-vous à un réseau wifi ou à un réseau câblé.Ouvrez un terminal et saisissez ce qui suit :git clone https://github.com/pimoroni/pirate-audiocd pirate-audio/mopidysudo ./install.shRedémarrez votre PiTéléchargementsMAX98357A DatasheetLogiciel Pirate AudioSchéma

Lis (+) (–)

Un contrôleur industriel/automatique tout-en-un à base de Pico W, avec une connectivité sans fil de 2,4 GHz, des relais et une pléthore d'entrées et de sorties. Compatible avec les systèmes de 6 V à 40 V. Automation 2040 W est une carte de surveillance et d'automatisation alimentée par Pico W / RP2040. Elle contient toutes les fonctionnalités de la carte Automation HAT (relais, canaux analogiques, sorties alimentées et entrées tamponnées), mais maintenant dans une seule carte compacte et avec une plage de tension étendue afin que vous puissiez l'utiliser avec plus d'appareils. Elle est idéale pour contrôler des ventilateurs, des pompes, des solénoïdes, des moteurs volumineux, des serrures électroniques ou des éclairages LED statiques (jusqu'à 40 V). Tous les canaux (et les boutons) sont dotés d'un voyant lumineux qui vous permet de voir d'un coup d'?il ce qui se passe dans votre configuration, ou de tester vos programmes sans avoir de matériel connecté. Caractéristiques Raspberry Pi Pico W intégré Dual Arm Cortex M0+ fonctionnant jusqu'à 133 MHz avec 264 Ko de SRAM 2 Mo de mémoire flash QSPI prenant en charge XiP Alimenté et programmable par USB micro-B Sans fil 2.4 GHz 3x entrées CAN à 12 bits jusqu'à 40 V 4x entrées numériques jusqu'à 40 V 3x sorties numériques à V+ (tension d'alimentation) 4 A max. courant continu Courant maximal de 2 A à 500 Hz PWM 3x relais (bornes NC et NO) 2 A jusqu'à 24 V 1 A jusqu'à 40 V Bornes à vis de 3,5 mm pour la connexion des entrées, des sorties et de l'alimentation externe 2x boutons tactiles avec indicateurs LED Bouton de réinitialisation 2x connecteurs Qw/ST pour attacher des découpes Trous de fixation M2.5 Entièrement assemblé Aucune soudure n'est nécessaire. Bibliothèques C/C++ et MicroPython Schématique Dessin dimensionnel Puissance La carte est compatible avec les systèmes 12 V, 24 V et 36 V Nécessite une alimentation de 6 à 40 V Peut fournir 5 V jusqu'à 0,5 A pour les applications à faible tension Logiciel Pimoroni MicroPython Démarrer avec le Raspberry Pi Pico Exemples MicroPython Référence des fonctions MicroPython Exemples en C++ Référence à une fonction C++ Démarrer avec Automation 2040 W

Lis (+) (–)

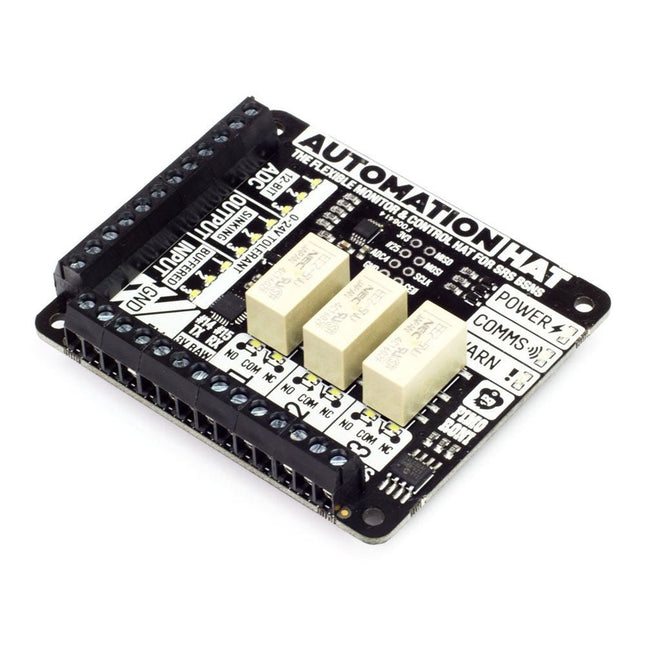

contrôlez vos appareils et surveillez-les avec notre ultime HAT Raspberry Pi à tout faire! Ce contrôleur regroupe des fonctionnalités de surveillance et d'automatisation de la maison. Avec des relais, des canaux analogiques, des sorties alimentées et des entrées tamponnées (toutes tolérantes à 24 V), vous pouvez maintenant brancher une multitude de goodies à votre Raspberry Pi en même temps. Mieux encore, chaque canal dispose d'un indicateur LED qui vous permet de voir d'un coup d'?il ce qui se passe dans votre installation. Même les canaux analogiques ont des LED de gradation qui vous permettent de voir la valeur qu'ils détectent actuellement - swish! Idéal pour les projets de domotique et d'automatisation, pour doter votre serre d'arroseurs intelligents ou pour programmer le nourrissage de vos poissons! Fonctionnalités Relais 3 x 24 V @ 2 A (terminaux NC et NO ) 3 x CAN 12-bit @ 0-24 V (±2% précision) 3 x 24 V tolerant buffered inputs 3 x 24 V tolerant sinking outputs 15 x LED d'indication des canaux 1 x CAN 12-bit @ 0-3.3 V Terminaux à vis 3.5 mm Indicateurs LED d'alimentation, Comms, et Warn! SPI, TX (#14), RX (#15), #25 pins broken out Automation HAT pinout Compatible avec tous les modèles de Raspberry Pi à 40 broches. Bibliothèque Python Schematic Entièrement assemblé (les broches détachées doivent être soudées). Logiciel/h4> Comme toujours, nous avons mis en place un système très simple à utiliserBibliothèque Python pour profiter des multiples fonctions d'Automation HAT, avec des exemples pour vous aider à démarrer. Nos exemples d'entrées, de sorties et de relais vous montrent comment lire les entrées analogiques et numériques, activer et désactiver les sorties et commander les relais. Notes Nous vous recommandons d'utiliser un jeu d'entretoises M2.5 en laiton avec Automation HAT pour éviter que les broches entrent en contact avec le port HDMI si le HAT est poussé vers le bas. Les charges pour les sorties tamponnées doivent être commutées du côté de la masse, i.e. 12/24 V (de l'alimentation) -> load -> terminal de sortie -> masse (de l'alimentation) Les relais peuvent tolérer jusqu'à 2 A chacun et doivent être commutés sur le côté High. Les sorties peuvent absorber un maximum de 500 mA au total sur les 3 sorties, donc si vous utilisez un seul canal, vous pouvez absorber la totalité des 500 mA sur celui-ci. La précision du CAN est de ±2%. Ne pas utiliser pour commuter les tensions du secteur!

Lis (+) (–)

Badger 2040 est un badge piratable et programmable avec écran E Ink, alimenté par Raspberry Pi RP2040. Le Badger 2040 est équipé de nombreux boutons pour que vous puissiez facilement modifier ce qui est affiché à l'écran, d'une fente pour que vous puissiez l'attacher à un cordon et d'un connecteur de batterie pour que vous puissiez garder les choses portables et rafraîchir l'écran lors de vos déplacements. Voici quelques choses que vous pourriez faire avec ! Basculez entre les images, les pronoms ou les identités secrètes en appuyant simplement sur un bouton Transformez-vous en station météo mobile ou en moniteur de qualité de l'air (en ajoutant un capteur) Stockez les codes QR importants pour accéder aux lieux (ou aux personnes de Rickroll) Faites une petite liste de choses à faire et cochez les choses Affichez des citations inspirantes sur le blaireau ou des faits éducatifs du jour sur le blaireau. Vous voulez montrer le monde à votre blaireau ? Nous avons mis au point un kit pratique Badger + accessoires qui contient des piles, un cordon et tout ce dont vous avez besoin pour obtenir un portabello. Caractéristiques Écran E Ink noir et blanc de 2,9 pouces (296 x 128 pixels) Angles de vision ultra-larges Consommation d'énergie ultra faible Pas de point – 0,227 x 0,226 mm Alimenté par RP2040 (Dual Arm Cortex M0+ fonctionnant jusqu'à 133 MHz avec 264 Ko de SRAM) 2 Mo de mémoire flash QSPI prenant en charge XiP Cinq boutons utilisateur avant Boutons de réinitialisation et de démarrage (le bouton de démarrage peut également être utilisé comme bouton utilisateur) LED blanche Connecteur USB-C pour l'alimentation et la programmation Connecteur JST-PH pour connecter une batterie (plage d'entrée 2,7-6 V) Référence de tension de haute précision pour la surveillance du niveau de batterie Connecteur Qw/ST (Qwiic/STEMMA QT) Entièrement assemblé (aucune soudure requise) Schématique Dessin mécanique Bibliothèques C++/MicroPython Logiciel Parce qu'il s'agit d'une carte RP2040, Badger 2040 est indépendant du firmware ! Vous pouvez le programmer avec C/C++, MicroPython ou CircuitPython. Les bibliothèques C++/MicroPython contiennent quelques ajustements logiciels astucieux pour vous permettre de tirer le meilleur parti de votre Badger. Vous obtiendrez les meilleures performances en utilisant C++, mais si vous êtes débutant, nous vous recommandons d'utiliser nos batteries incluses dans la version MicroPython pour faciliter le démarrage. Télécharger MicroPython de la marque Pirate (édition spéciale Badger) Premiers pas avec Badger 2040 Exemples C++ Exemples MicroPython Référence de la fonction MicroPython Vous pouvez également utiliser CircuitPython sur votre Badger 2040. Les pilotes CircuitPython sont conçus pour fonctionner sur un tas de microcontrôleurs différents, vous n'aurez donc pas les ajustements sophistiqués spécifiques à l'architecture RP2040 que vous trouverez dans la bibliothèque, mais vous aurez accès à toutes les belles commodités de l'écosystème d'Adafruit. Télécharger CircuitPython pour Badger 2040 Premiers pas avec CircuitPython Exemples de CircuitPython BadgerOS porté sur CircuitPython par Stéphane BeBoX

Lis (+) (–)

Grâce à ses six emplacements robustes, Breakout Garden permet aux utilisateurs de simplement brancher et jouer avec diverses petites cartes de dérivation. Insérez simplement une ou plusieurs planches dans les emplacements du Breakout Garden HAT et vous êtes prêt à partir. Les mini-breakouts se sentent suffisamment en sécurité dans les fentes des connecteurs de bord et il est très peu probable qu'elles tombent. Il y a un certain nombre de broches utiles en haut de Breakout Garden, qui vous permettent de connecter d'autres appareils et de les intégrer dans votre projet. Vous ne devriez pas vous inquiéter si vous insérez une carte dans le mauvais sens grâce à la protection contre l'inversion de polarité fournie. Peu importe non plus l'emplacement que vous utilisez pour chaque dérivation, car l'adresse I²C de la dérivation sera reconnue par le logiciel et il les détectera correctement au cas où vous les déplaceriez. Caractéristiques Six emplacements de connecteur de bord robustes pour les sorties Pimoroni Pas de 0,1", connecteurs à 5 broches Broches cassées (bande 1 × 10 ou embase mâle incluse) Entretoises (M2,5, hauteur 10 mm) incluses pour maintenir votre Breakout Garden en toute sécurité Protection contre l'inversion de polarité (intégrée aux breakouts) Carte format HAT Compatible avec Raspberry Pi 3 B+, ​​​​3, 2, B+, A+, Zero et Zero W Il est suggéré d'utiliser les entretoises incluses pour fixer Breakout Garden à votre Raspberry Pi. Logiciel Breakout Garden ne nécessite aucun logiciel propre, mais chaque breakout que vous utiliserez aura besoin d'une bibliothèque Python. Sur la page GitHub de Breakout Garden, vous trouverez un programme d'installation automatique, qui installera le logiciel approprié pour une évasion donnée. Il existe également quelques exemples qui vous montrent ce que vous pouvez faire d'autre avec Breakout Garden.

Lis (+) (–)

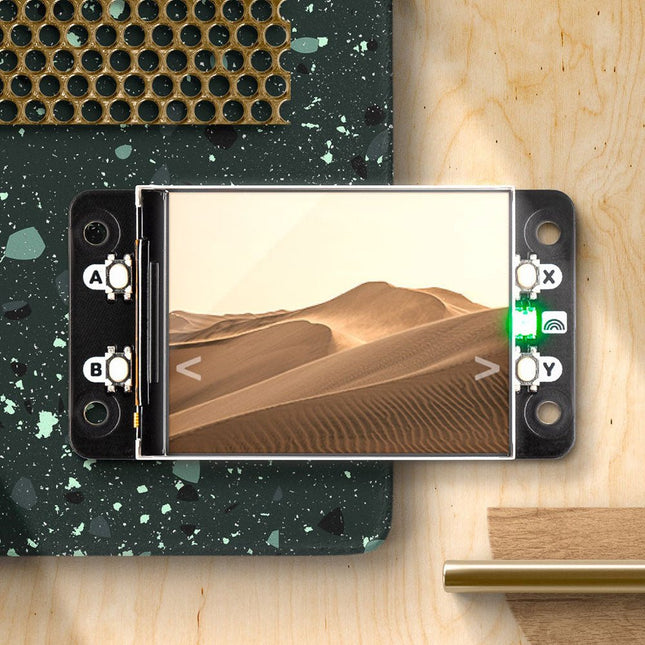

Display HAT Mini est doté d'un écran lumineux de 320 x 240 pixels, capable de 18 bits, avec des couleurs éclatantes et de formidables angles de vision IPS, connecté via SPI. Il dispose de quatre boutons tactiles pour interagir avec votre Raspberry Pi avec vos chiffres et d'une LED RVB pour les notifications. Un connecteur QwST (Qwiic / STEMMA QT) et un connecteur Breakout Garden sont également insérés, ce qui permet de connecter différents types de dérivation en un jeu d'enfant. Il fonctionnera avec n'importe quel modèle de Raspberry Pi doté d'un connecteur à 40 broches, mais nous pensons qu'il va particulièrement bien avec le Raspberry Pi Zero - nous avons inclus une paire d'entretoises afin que vous puissiez les utiliser pour boulonner HAT et Raspberry Pi ensemble pour créer un petite unité robuste. Pour accueillir l'écran, le Display HAT Mini est un peu plus grand qu'un mini HAT ou pHAT standard – il est environ 5 mm plus grand qu'un Raspberry Pi Zero (donc un Mini HAT XL ou un Mini HAT Pro, si vous préférez). Display HAT Mini vous permet de transformer un Raspberry Pi en un panneau de commande IoT pratique, un petit cadre photo, un affichage d'art numérique ou une boîte cadeau, ou un écran de bureau pour les titres d'actualité, les tweets ou d'autres informations provenant d'API en ligne. Cet écran a un rapport 3:2 pratique, utile pour les jeux rétro ! Caractéristiques Écran LCD IPS 2,0" 320 x 240 pixels, connecté via SPI (~ 220 PPI, 65 000 couleurs) 4x boutons tactiles LED RVB Connecteur Qw/ST (Qwiic/STEMMA QT) Breakout Garden / en-tête I²C Embase pré-soudée pour connexion au Raspberry Pi Compatible avec tous les modèles de Raspberry Pi dotés d'un connecteur à 40 broches. Entièrement assemblé Aucune soudure requise (tant que votre RPi est doté de broches d'en-tête attachées). Dimensions : environ 65,5 x 35 x 9 mm (L x H x P, comprend l'en-tête et l'affichage). Avec un Raspberry Pi Zero fixé avec des entretoises, la profondeur totale est de 17 mm. Surface utilisable de l'écran : 40,8 x 30,6 mm (L x L) Brochage Schématique Dessin dimensionnel Afficher la bibliothèque HAT Mini Python Bibliothèque Python ST7789 Inclus Présentoir CHAPEAU Mini 2x entretoises de 10 mm

Lis (+) (–)

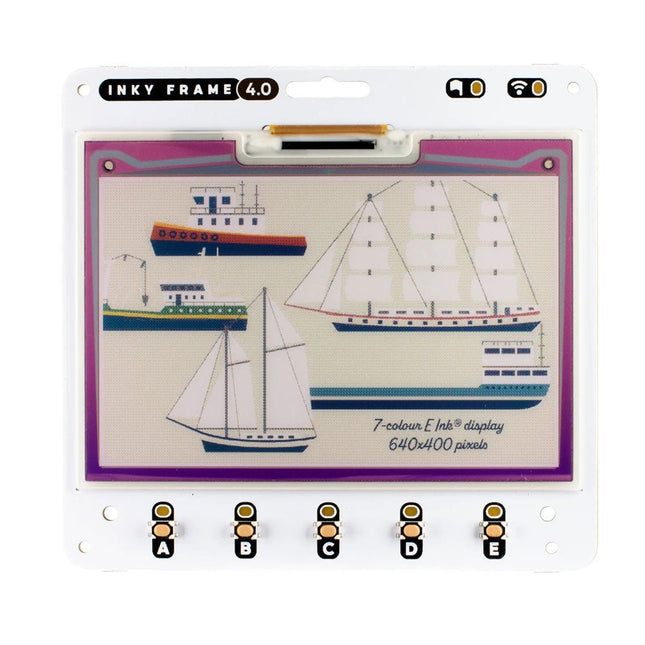

Inky Frame 4.0' est doté d'un écran E Ink vibrant avec 640 x 400 pixels de sept couleurs bien emballées - c'est presque autant de pixels que sur l'Inky Frame de 5,7', mais soigneusement écrasé dans un encombrement plus petit. Il y a cinq boutons avec indicateurs LED pour interagir avec l'écran, deux connecteurs Qw/ST pour brancher des sorties et un emplacement pour carte micro SD pour le stockage de photos capybara ou d'autres fichiers vitaux. Chaque cadre Inky est livré avec une paire de petits pieds en métal élégants pour que vous puissiez le poser sur votre bureau. Il y a également un connecteur de batterie pour que vous puissiez l'alimenter sans fils gênants, et quelques fonctionnalités d'économie d'énergie qui signifient que vous pouvez le faire fonctionner sur piles pendant des années. Inky Frame 4.0' est idéal pour : Un tableau de bord domotique ultra lisible et basse consommation Affichage de photos stylisées, d'images pop art ou de panneaux de bandes dessinées préférés. Affichage de jolis graphiques et lectures de capteurs locaux ou connectés sans fil Affichage de données fascinantes provenant d'API en ligne. Caractéristiques Raspberry Pi Pico W à bord Dual Arm Cortex M0+ fonctionnant jusqu'à 133 MHz avec 264 Ko de SRAM 2 Mo de mémoire flash QSPI prenant en charge XiP Alimenté et programmable par USB micro-B Sans fil 2,4 GHz Écran EPD de 4,01' (640 x 400 pixels) E Ink Gallery Palette 4000 ePaper ACeP (Advanced Color ePaper) 7 couleurs avec noir, blanc, rouge, vert, bleu, jaune, orange. Angles de vision ultra-larges Consommation d'énergie ultra faible Pas de point – 0,135 x 0,135 mm 5x boutons tactiles avec indicateurs LED Deux connecteurs Qw/ST pour connecter des dérivations Emplacement pour carte microSD Puce RTC dédiée (PCF85063A) pour un sommeil/réveil profond Entièrement assemblé (aucune soudure requise) Bibliothèques C/C++ et MicroPython Schématique Inclus 1x Inky Frame 4.0' (avec Pico W) 2x pieds en métal Téléchargements MicroPython (Apprendre) Premiers pas avec Inky Frame (Lisezmoi) Installation de MicroPython (Lisezmoi) FAQ MicroPython (et dépannage) Téléchargez la marque pirate MicroPython (vous aurez besoin du Inky Frame.uf2) Exemples MicroPython Référence de la fonction PicoGraphics C/C++ Exemples en C Référence de la fonction picographique

Lis (+) (–)

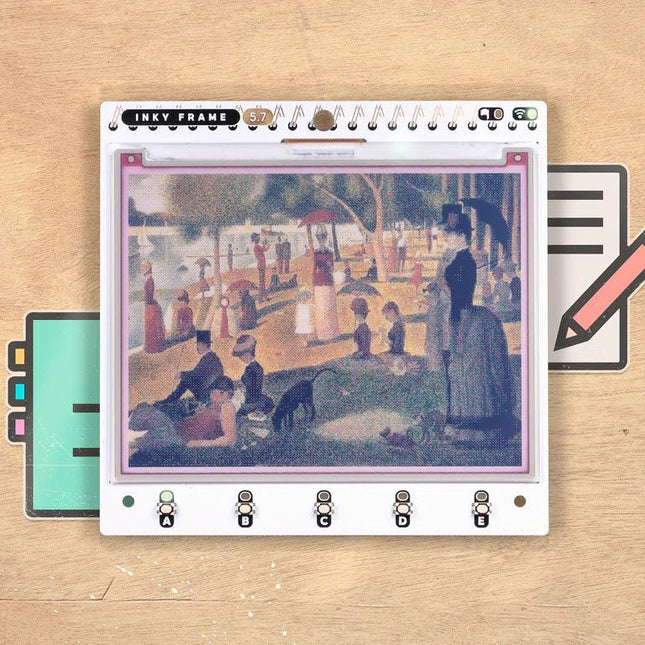

Inky Frame 5.7' est doté d'un joli et grand écran E Ink à sept couleurs avec beaucoup d'espace pour afficher des images, du texte, des graphiques ou des interfaces. Il y a cinq boutons avec indicateurs LED pour interagir avec l'écran, deux connecteurs Qw/ST pour brancher des sorties et un emplacement pour carte micro SD pour le stockage très important des photos de chats. Chaque cadre Inky est livré avec une paire de petits pieds en métal élégants pour que vous puissiez le poser sur votre bureau (et une sélection de trous de montage si vous préférez faire autre chose). Il y a également un connecteur de batterie pour que vous puissiez l'alimenter sans fils gênants, et quelques fonctionnalités d'économie d'énergie qui signifient que vous pouvez le faire fonctionner sur piles pendant des années. Inky Frame est idéal pour : Vérifier votre calendrier et vos rendez-vous à venir en un coup d'œil Se fixe à la porte de votre bureau pour afficher vos disponibilités Afficher des affiches, des citations ou des images de motivation (fongibles ou autres) Affichage des lectures d'autres cartes environnementales connectées sans fil Caractéristiques Raspberry Pi Pico W à bord Dual Arm Cortex M0+ fonctionnant jusqu'à 133 MHz avec 264 Ko de SRAM 2 Mo de mémoire flash QSPI prenant en charge XiP Alimenté et programmable par USB micro-B Sans fil 2,4 GHz Écran EPD de 5,7' (600 x 448 pixels) E Ink Gallery Palette 4000 ePaper ACeP (Advanced Color ePaper) 7 couleurs avec noir, blanc, rouge, vert, bleu, jaune, orange. Angle de vision ultra large – >170° Pas de point – 0,1915 x 0,1915 mm 5x boutons tactiles avec indicateurs LED Deux connecteurs Qw/ST pour connecter des dérivations Emplacement pour carte microSD Puce RTC dédiée (PCF85063A) pour un sommeil/réveil profond Entièrement assemblé Aucune soudure requise. Bibliothèques C/C++ et MicroPython Schématique Inclus 1x Inky Frame 5,7' (avec Pico W) 2x pieds en métal Téléchargements MicroPython (Apprendre) Premiers pas avec Inky Frame (Lisezmoi) Installation de MicroPython (Lisezmoi) FAQ MicroPython (et dépannage) Téléchargez la marque pirate MicroPython (vous aurez besoin du Inky Frame.uf2) Exemples MicroPython Référence de la fonction PicoGraphics C/C++ Exemples en C Référence de la fonction picographique

Lis (+) (–)

L'Inventor 2040 W est une carte aux multiples talents qui fait (presque) tout ce que vous pourriez souhaiter qu'un robot, un accessoire ou tout autre élément mécanique fasse. Conduire quelques moteurs sophistiqués avec des encodeurs connectés ? Ouais! Ajouter jusqu'à six servos ? Bien sûr? Attacher un petit haut-parleur pour pouvoir faire du bruit ? Aucun problème! Il dispose également d'un connecteur de batterie pour que vous puissiez alimenter vos inventions à partir de piles AA/AAA ou LiPo et transporter votre automate miniature/chapeau haut de forme animé/coffre au trésor qui grogne contre vos ennemis avec vous sans attache. Vous disposez également d'une tonne d'options pour connecter des capteurs et autres gubbins : il y a deux connecteurs Qw/ST (et un emplacement Breakout Garden non rempli) pour connecter des sorties, trois broches ADC pour les capteurs analogiques, les photorésistances et autres, et trois GPIO numériques de rechange pour vous. pourrait être utilisé pour les LED, les boutons ou les capteurs numériques. En parlant de LED, la carte comporte 12 LED adressables (AKA Neopixels) – une pour chaque servo et canal GPIO/ADC. Caractéristiques Raspberry Pi Pico W à bord Dual Arm Cortex M0+ fonctionnant jusqu'à 133 MHz avec 264 Ko de SRAM 2 Mo de mémoire flash QSPI prenant en charge XiP Alimenté et programmable par USB micro-B Sans fil 2,4 GHz 2 connecteurs JST-SH (6 broches) pour la fixation des moteurs Pilote de moteur double pont en H (DRV8833) Limitation de courant par moteur (425 mA) LED d'indication de direction par moteur Connecteur à 2 broches (compatible Picoblade) pour fixer le haut-parleur Connecteur JST-PH (2 broches) pour fixer la batterie (tension d'entrée 2,5-5,5 V) 6 jeux de broches d'en-tête pour connecter des servos hobby à 3 broches 6 jeux de broches d'en-tête pour GPIO (dont 3 compatibles ADC) 12x LED RVB/Néopixels adressables Bouton utilisateur Bouton de réinitialisation 2x connecteurs Qw/ST pour fixer des dérivations En-têtes non remplis pour l’ajout d’un emplacement Breakout Garden Entièrement assemblé Aucune soudure requise (sauf si vous souhaitez ajouter l'emplacement Breakout Garden). Bibliothèques C/C++ et MicroPython Schématique Téléchargements Télécharger la marque pirate MicroPython Premiers pas avec Raspberry Pi Pico Référence de fonction moteur Référence de la fonction servo Exemples MicroPython Exemples C++

Lis (+) (–)

Ajoutez des couleurs à vos projets avec cette collection de LED rouges, vertes, jaunes, bleues et blanches. Ils sont livrés avec diverses résistances de limitation de courant afin de protéger les pièces et de contrôler la luminosité. Inclus LED de 10 mm 1x éd. 1x vert 1x jaune 1x bleu 1x blanc LED de 5 mm 5x éd. 5x vert 5x jaune 5x bleu 5x blanc LED de 3 mm 5x éd. 5x vert 5x jaune 5x bleu 5x blanc 25x résistances 330 Ω 10x résistances de 1 kΩ 10x résistances de 10 kΩ 10x résistances de 100 kΩ 10x résistances de 1 MΩ

Lis (+) (–)

Les planches à pain peuvent contenir vos composants et circuits et les connecter à votre circuit imprimé. Compris: 2x mini planches à pain 10x cavalier court femelle à femelle saccadé 10x cavalier court femelle à mâle saccadé 10x cavalier court mâle à mâle saccadé 10x pull long femme saccadé vers pull femme 10x long pull saccadé femelle à mâle 10x long pull homme à homme saccadé

Lis (+) (–)

Comprend : 2x connecteur mâle 2,54 mm 2x20 10x connecteur mâle 2,54 mm 1x20 4x connecteur mâle 2,54 mm 2x3 2x connecteur mâle 2,54 mm 1x20 à angle droit 2x connecteur mâle 2,54 mm 2x20 à angle droit 2x connecteur femelle 2,54 mm 2x20 4x femelle 2,54 mm 2x3 6x connecteur femelle 2,54 mm 1x10 6x connecteur femelle 2,54 mm 1x8 6x connecteur femelle 2,54 mm 1x6 Cavalier 6x 2,54 mm avec poignée
