Kits & modules Elektor
-
Elektor Labs Elektor LISN/RSIL CC double (150 kHz – 200 MHz)
La mesure des émissions conduites est la méthode la plus simple et la plus abordable pour savoir si une conception peut répondre aux exigences IEM/CEM. Le Réseau de Stabilisation d'Impédance de Ligne (RSIL ou LISN en anglais) est un composant indispensable d'une installation de test de préconformité CEM. En coopération avec Würth Elektronik, Elektor a conçu un RSIL CC double de 5 µH, 50 Ω qui supporte des tensions jusqu'à 60 V et des courants jusqu'à 10 A. L'appareil mesure les interférences RF sur les deux canaux (l'alimentation) au moyen d'inductances de blocage de 5 μH. Le réseau interne d'atténuation de 10 dB – un dans chaque canal – contient un filtre passe-haut de 3e ordre avec une fréquence de coupure de 9 kHz pour protéger l'entrée d'instruments tels qu'un analyseur de spectre contre les tensions continues ou les basses fréquences potentiellement dangereuses provenant de l'EST (Équipement Sous Test). Spécifications RF Kanaux 2 (avec diodes de serrage) Bande passante 150 kHz – 200 MHz Impédance 5 μH || 50 Ω Atténuation 10 dB Connecteurs SMA Courant continu Courant max. < 10 ADC Tension max. < 60 VDC Résistance < 2 x 70 mΩ Dimensions du PCB 94,2 x 57,4 mm Connecteurs Banane de 4 mm Boîtier Hammond Type 1590N Dimensions 121 x 66 x 40 mm Contenu 1x PCB à 4 couches avec tous les composants SMD montés 1x Boîtier prépercé et imprimé 5x Prises banane de 4 mm, isolées et plaquées or, prévues pour 24 A, 1 kV 1x Boîtier Hammond 1590N1, aluminium (alliage moulé sous pression) Plus d’info Projet sur Elektor Labs: Dual DC LISN for EMC pre-compliance testing Elektor 9-10/2021 : Test de préconformité CEM pour un projet alimenté en courant continu (partie 1) Elektor 11-12/2021 : Test de préconformité CEM pour un projet alimenté en courant continu (partie 2)
€ 149,95
Membres € 134,96
-
Elektor Labs Carte tampon pour Raspberry Pi d'Elektor
Lorsque vous expérimentez régulièrement avec le Raspberry Pi et que vous connectez une variété de matériel externe au port GPIO via le connecteur, il se peut que vous ayez causé des dommages par le passé. La carte tampon Raspberry Pi d'Elektor est là pour éviter cela ! La carte est compatible avec les Raspberry Pi Zero, Zero 2 (W), 3, 4, 5, 400 et 500. Les 26 GPIO sont protégées par des convertisseurs de tension bidirectionnels afin de protéger le Raspberry Pi lors de l'expérimentation de nouveaux circuits. Le circuit imprimé est destiné à être inséré à l'arrière du Raspberry Pi 400/500. Le connecteur à connecter au Raspberry Pi est un réceptacle 40 voies à angle droit (2x20). La platine est seulement un peu plus large. Un câble plat à 40 voies avec des connecteurs 2x20 appropriés peut être connecté au connecteur de sortie du tampon pour expérimenter avec par exemple un circuit sur une plaque d’expérimentation ou sur une platine. Le circuit utilise 4x circuits intégrés TXS0108E de Texas Instruments. Le circuit imprimé peut également être monté sur un Raspberry Pi. Téléchargements Schematics Layout
-

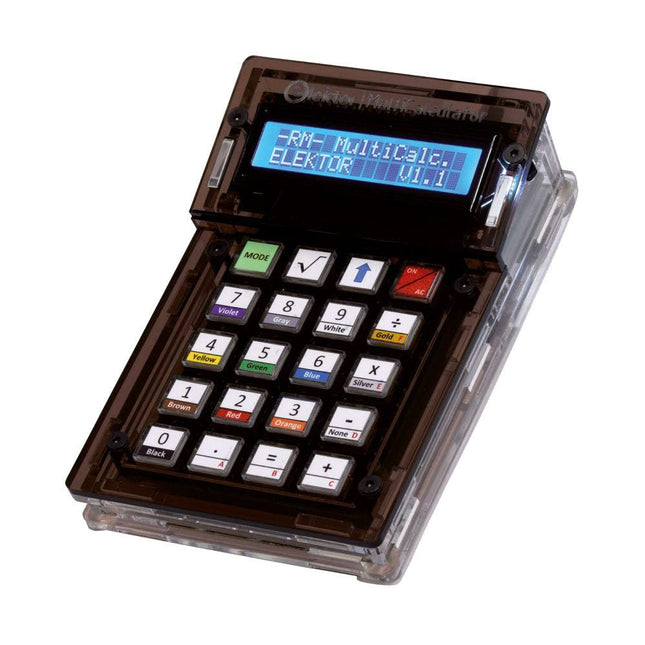

Elektor Labs Elektor Arduino MultiCalculator
Le kit Elektor MultiCalculator est une calculatrice multifonction basée sur Arduino qui va au-delà des calculs de base. Il offre 22 fonctions, dont la mesure de la lumière et de la température, l'analyse différentielle de la température et le décodage de la télécommande IR NEC. L'Elektor MultiCalculator est un outil pratique à utiliser dans vos projets ou à des fins pédagogiques. Le kit comprend un module Pro Mini comme unité de calcul. Le PCB est facile à assembler à l’aide de composants traversants. Le boîtier se compose de 11 panneaux acryliques et de matériel de montage pour un assemblage facile. De plus, l'appareil est équipé d'un écran LCD alphanumérique 16x2, de 20 boutons et de capteurs de température. L'Elektor MultiCalculator est programmable avec l'IDE Arduino via un connecteur PCB à 6 voies. La calculatrice peut être programmée avec un adaptateur de programmation et elle est alimentée via USB-C. Modes de fonctionnement Calculatrice Code de résistance à 4 anneaux Code de résistance à 5 anneaux Conversion de décimal en hexadécimal et caractères (ASCII) Conversion d'hexadécimaux en décimaux et caractères (ASCII) Conversion de décimal en binaire et caractères (ASCII) Conversion binaire en décimal et hexadécimal Calcul de Hz, nF, réactance capacitive (XC) Calcul de Hz, µH, réactance inductive (XL) Calcul de la résistance de deux résistances connectées en parallèle Calcul de la résistance de deux résistances connectées en série Calcul d'une résistance parallèle inconnue Mesure de la température Mesure différentielle de température T1 et T2 et Delta(δ) Mesure de la lumière Chronomètre avec fonction temps au tour Compteur d'articles Décodage de la télécommande IR NEC Conversion AWG (American Wire Gauge) Lancer les dés Personnaliser le message de démarrage Étalonnage de la température Spécifications Langues des menus : Anglais, néerlandais Dimensions : 92 x 138 x 40 mm Durée de construction : environ 5 heures Inclus Composants PCB et traversants Feuilles acryliques prédécoupées avec toutes les pièces mécaniques Module microcontrôleur Pro Mini (ATmega328/5 V/16 MHz) Adaptateur de programmation Capteurs de température étanches Câble USB-C Téléchargements Software
€ 49,95€ 39,95
Membres identique
-
Elektor Labs Arbre de Noël circulaire d'Elektor
Ce kit d'arbre de Noël basé sur Arduino contient 36 LED RVB de 8 mm (WS2812D-F8) programmables numériquement et adressables individuellement pour créer des effets lumineux impressionnants. Les LED peuvent être contrôlées de l'extérieur ou par un Arduino Nano ESP32. Caractéristiques 36 LED RVB numériques (adressables par NeoPixel) Convient à tout système de microcontrôleur Correspondance parfaite avec Arduino Nano ESP32 (non inclus) PCB de haute qualité : 5x circulaires, 1x carrés Assemblage facile et amusant avec des outils populaires Manuel de construction détaillé Dimensions: 136 x 136 x 175 mm Inclus PCB (136 x 136 mm) Résistances R1...R36 = 75Ω, 0W125, 5%, SMD 0805 P1 = potentiomètre circulaire 6mm réglable par le dessus, 10kΩ, 0W1, 20%, (Piher PT6KV-103A2020) Condensateurs C1...C36 = 100nF, 50V, 5%, X7R, SMD 0805 C37, C38 = 47uF, 6,3V, 10%, tantale, taille de boîtier A (1206) Semi-conducteurs D1, D2 = S5J-E3/57T, taille de boîtier SMD SMC LED1-LED36 = WS2812D-F8, 8mm, THT Autres K1, JP1 = barrettes, 3x1, vertical, pas de 2,54mm Cavalier de shunt pour JP1, pas de 2,54mm K2 = MJ-179PH (Multicomp Pro), connecteur d'alimentation CC, 4 A, diamètre des broches 1,95 mm S1 = Interrupteur DIP, 4 voies PA1...PE6 = 2 m de fil, 0,81mm rigide, 0,52mm² / 20AWG, isolé vert (Alpha Wire 3053/1 GR005) H1...H5 = Entretoise en nylon, femelle-femelle, M3, 5mm H1...H5 = Vis en nylon, M3, 5mm Optionnel Arduino Nano ESP32 avec les connecteurs Liens Elektor Labs
€ 29,95
Membres € 26,96
-

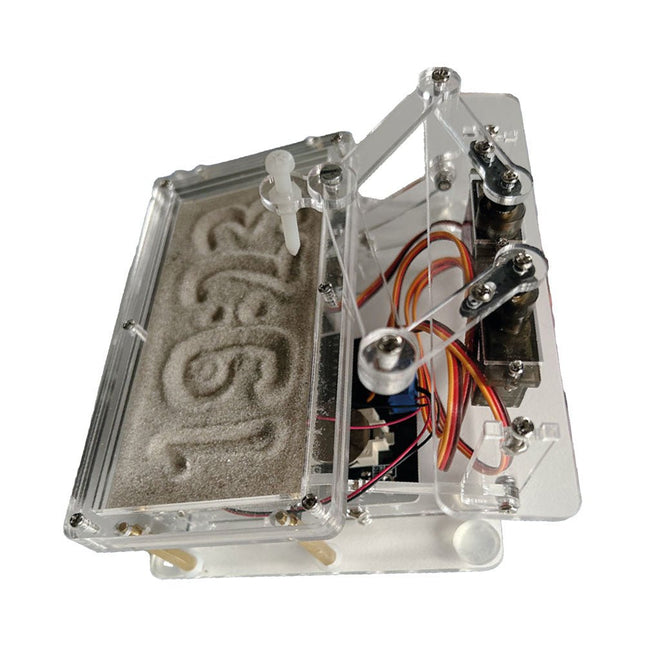

Elektor Labs Horloge de sable Elektor pour Raspberry Pi Pico
Accroche-regard basé sur Raspberry Pi Une horloge à sable standard ne fait qu'indiquer le temps qui passe. En revanche, cette horloge à sable contrôlée par le Raspberry Pi Pico indique l'heure exacte en 'gravant' les quatre chiffres de l'heure et des minutes dans la couche de sable. Après un temps réglable, le sable est aplati par deux moteurs vibrants et tout recommence. Au cœur de l'horloge de sable se trouvent deux servomoteurs qui entraînent un stylo dans un mécanisme de pantographe. Un troisième servomoteur soulève le stylo de haut en bas. Le bac à sable est équipé de deux moteurs vibrants qui aplatissent le sable. La partie électronique de l'horloge des sables se compose d'un Raspberry Pi Pico et d'une carte RTC/driver avec une horloge en temps réel, ainsi que des circuits de commande pour les servomoteurs. Un manuel de construction détaillé peut être téléchargé. Caractéristiques Dimensions: 135 x 110 x 80 mm Temps de construction : environ. 1,5 à 2 heures Inclus 3x Feuilles acryliques prédécoupées avec toutes les pièces mécaniques 3x Mini servomoteurs 2x moteurs de vibration 1x Raspberry Pi Pico 1x Carte RTC/pilote avec les pièces assemblées Ecrous, boulons, entretoises et fils pour l'assemblage Sable blanc à grains fins
€ 49,95
Membres € 44,96
-
Elektor Labs DIY LiPo Supercharger V2 (par GreatScott !)
Ce DIY LiPo Supercharger/Booster (développé par l'ingénieur en électronique/YouTuber GreatScott ! et produit par Elektor) peut charger une batterie LiPo monocellulaire et la protéger contre les effets de la surtension, de la surcharge et des courts-circuits. En outre, il peut augmenter la tension de la batterie à 5 V ou 12 V. La tension de sortie augmentée est protégée par un circuit intégré "eFuse" qui délivre 1,52 A à 5 V ou 0,76 A à 12 V au maximum. La partie chargeur du circuit a besoin d'une alimentation +5 V qui peut être connectée via USB-C, ou simplement deux fils soudés à des plots sur le circuit imprimé. En outre, d'autres connexions peuvent être soudées sur des plots du circuit imprimé ou à l'aide de pinheaders simples. Inclus 1x Carte mère pré-assemblée avec les 4 circuits intégrés 15x Résistances 3x LEDs 13 condensateurs 2x Interrupteurs 1x USB-C sur un circuit imprimé 2x Diodes Remarque : la batterie n'est pas incluse. La carte utilise un convertisseur DC/DC, un chargeur IC et un fusible e de Texas Instruments. Le circuit intégré de protection de la batterie provient de Xysemi et fournit un verrouillage en cas de sous-tension, une protection contre les surintensités et une protection contre l'inversion de la batterie. La carte est connectée à l'alimentation et recharge les batteries via une connexion USB-C. Spécifications Batterie Batterie monocellulaire lithium-ion ou lithium-polymère Tension d'entrée +5 V / 2 A max. Tension de sortie 5 V / 1,52 A12 V / 0,76 A Protection LiPo XB8089D Détection de surcharge 4,250 V Déclenchement de la surcharge 4,10 V Détection de la surdécharge 2,50 V Libération en cas de surdécharge 3 V Détection de surintensité 10,0 A Arrêt thermique Essai automatique Verrouillage de l'activation et de la sous-tension Montée : 1,2 V (typ.) Chute : 1,1 V (typ.)
-
Elektor Labs Elektor Mini-Wheelie Robot auto-équilibrant
Robot à équilibrage sur deux roues compatible Arduino et alimenté par ESP32 L'Elektor Mini-Wheelie est une plateforme robotique expérimentale autonome et auto-équilibrée. Basé sur un microcontrôleur ESP32-S3, le robot auto-équilibré est entièrement programmable à l'aide de l'environnement Arduino et de bibliothèques open source. Ses capacités sans fil lui permettent d'être contrôlé à distance via Wi-Fi, Bluetooth ou ESP-NOW ou de communiquer avec un utilisateur ou même un autre robot. Un transducteur à ultrasons est disponible pour détecter les obstacles. Son écran couleur peut être utilisé pour afficher de jolies expressions faciales ou, pour les utilisateurs les plus terre-à-terre, des messages de débogage énigmatiques. Le robot est livré en kit complet avec des pièces à assembler soi-même. Tout est inclus, même un tournevis. Remarque : Le Mini-Wheelie est une plateforme de développement pédagogique destinée à l'apprentissage, à l'expérimentation et au développement de la robotique. Il n'est pas considéré comme un jouet pour enfants, et ses caractéristiques, sa documentation et le public auquel il s'adresse reflètent cet objectif. Le produit est destiné aux étudiants, aux éducateurs et aux développeurs qui souhaitent explorer la robotique, la programmation et l'intégration de matériel dans un cadre éducatif. Spécifications Microcontrôleur ESP32-S3 avec Wi-Fi et Bluetooth MPU6050 unité de mesure inertielle (IMU) à 6 axes Deux moteurs électriques 12 V à commande indépendante avec tachymètre Transducteur à ultrasons Écran couleur TFT 2,9 pouces (320 x 240) Emplacement pour carte MicroSD Moniteur de puissance de la batterie Batterie Li-Po rechargeable 3S (11,1 V/2200 mAh) Chargeur de batterie inclus Logiciel Open Source basé sur Arduino Dimensions (L x L x H) : 23 x 8 x 13 cm Inclus 1x Carte mère ESP32-S3 + module MPU6050 1x Carte LCD (2,9 pouces) 1x Capteur à ultrasons 1x Batterie (2200 mAh) 1x Chargeur de batterie 1x Kit de pneus moteur 1x Tableau de caisse 1x Tableau acrylique 1x Tournevis 1x Bande de protection 1x Câble flexible B (8 cm) 1x Câble flexible A (12 cm) 1x Câble flexible C 4x Colonnes A en cuivre (25 mm) 4x Colonnes B en cuivre (55 mm) 4x Colonnes C en cuivre (5 mm) 2x Colonnes en plastique et nylon 8x Vis A (10 mm) 24 Vis B (M3x5) 8x Noix 24x Rondelles métalliques 2x Attaches zippées 1x Carte MicroSD (32 Go) Téléchargements Documentation
-
Elektor Labs Synthétiseur Surf Elektor
Générateur de sons océaniques Le synthétiseur Surf Elektor imite de manière convaincante le bruit des vagues déferlantes. Il est basé sur un circuit publié dans l'édition d'été d'Elektor de 1972 pour célébrer les Jeux olympiques d'été organisés cette année-là à Munich, en Allemagne. Le Surf Synthesizer peut être considéré comme un véritable synthétiseur de musique analogique, car il suit le paradigme de la synthèse sonore soustractive contrôlée en tension, rendu populaire par Robert Moog et ses amis (vous vous souvenez de l'Elektor Formant ?). Au lieu d'un VCO (oscillateur contrôlé par tension), il dispose d'un générateur de bruit comme source sonore. Un VCF (filtre contrôlé en tension) et un VCA (amplificateur contrôlé en tension) modulés par trois LFO (oscillateurs basse fréquence) façonnent le son des ondes. Le synthétiseur Surf se présente sous la forme d'un kit facile à construire en utilisant uniquement des composants traversants. Le kit contient toutes les pièces nécessaires, y compris un élégant support en bois. Montez d’abord toutes les pièces sur la face avant (montrant le schéma). Terminez en montant le support de batterie à l'arrière (montrant la description du circuit). L'utilisation d'écouteurs (non inclus) est recommandée pour obtenir la meilleure qualité sonore. Une pile 9 V (PP3) (non incluse) alimente le Surf Synthesizer. Liste des composants Résistances (5%, 0,25 W) R30 = 100 Ω R1 = 470 Ω R39 = 560 Ω R36 = 680 Ω R26 = 1 kΩ R35 = 2.2 kΩ R18 = 4.7 kΩ R2, R5, R6, R9, R10, R13 = 6.8 kΩ R16, R37, R38 = 10 kΩ R14, R24 = 22 kΩ R15 = 33 kΩ R7, R20 = 39 kΩ R11, R19, R21, R28 = 47 kΩ R4, R12, R17, R23, R25, R31, R32, R33, R34 = 68 kΩ R22 = 100 kΩ R8 = 180 kΩ R3 = 270 kΩ R29 = 680 kΩ R27 = 1 MΩ P1, P2 = 50 kΩ trimmer Condensateurs C13 = 4.7 nF C11 = 47 nF C12 = 100 nF C10 = 220 nF C9, C14, C15, C17, C19 = 10 µF, 16 V, 2 mm pitch C2, C3, C4, C5, C6, C7 = 47 µF, 16 V, 2 mm pitch C1, C8, C16, C18 = 100 µF, 16 V, 2.5 mm pitch Semi-conducteurs D1, D2 = 1N4148 D3 = BAT48 T1, T2, T3, T4, T5, T6, T7, T8, T9, T10 = BC547C Divers BAT1 = Support de pile PP3 9 V (pile non incluse) K1 = haut-parleur 8 Ω, 200 mW S1 = interrupteur à glissière Carte électronique Elektor 240095-1 Support en bois Spécifications Puissance 9 V, 100 mW Dimensions 170 x 140 x 70 mm Poids 250 g
-
Elektor Labs Elektor Funny Bird
Sifflez et il vous répondra en gazouillant ! Même si de nombreuses personnes possèdent et observent avec amour des oiseaux de toutes sortes, malheureusement la plupart d'entre eux n'ont pas encore appris à communiquer avec nous. Cet oiseau entièrement électronique fait un pas dans la bonne direction : lorsque vous sifflez, il vous répond en gazouillant ! Caractéristiques Réagit au Sifflement Sons d'Oiseaux Réglables (Ton et Durée) Symboles de Circuit Patrimoine d'Elektor Testé et Approuvé par les Laboratoires Elektor Projet Éducatif et Geek Pièces Montage Traditionnel Seulement Inclus Carte de Circuit Imprimé Tous les Composants Socle en Bois Liste des Composants Résistances R1,R2 = 2.2kΩ R3,R4,R13 = 47kΩ R5 = 4.7kΩ R6 = 3.3kΩ R7,R10,R11,R12,R17 = 100kΩ R8,R19,R23 = 1kΩ R9 = 1MΩ R14,R15 = 10kΩ R16,R18 = 470kΩ R20 = 68kΩ R21 = 10MΩ R22 = 2.7kΩ R24 = 22Ω P1,P2 = 1MΩ P3,P5 = 470kΩ P4 = 100kΩ Condensateurs C1,C2,C12 = 100nF C3,C4 = 10nF C5 = 22μF, 16V C6,C7,C11 = 10μF, 16V C8 = 2.2μF, 100V C9 = 1μF, 50V C10 = 2.2nF C13 = 10nF Semi-conducteurs D1,D3,D4,D5,D6,D7,D8 = 1N4148 D2 = Diode zener 3V3 T1,T2 = BC557B T3 = BC547B T4 = BC327-40 IC1 = TL084CN IC2 = 4093 Divers BT1 = Pince de batterie câblée pour 6LR61/PP3 LS1 = Haut-parleur miniature, 8Ω, 0.5W S1 = Interrupteur, glissière, SPDT MIC1 = Microphone électret PCB 230153-1 v1.1
€ 44,95€ 34,95
Membres identique
-

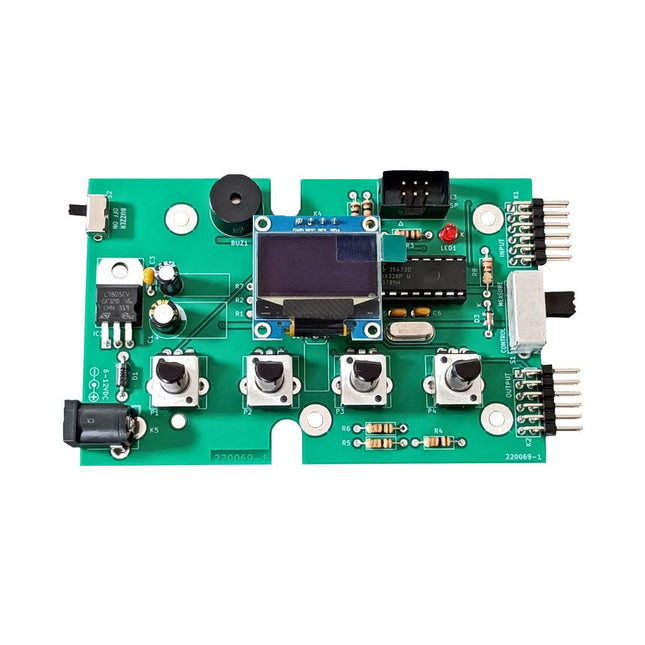

Elektor Labs Kit de test Super Servo Elektor
Le kit de test Super Servo Elektor permet le contrôle des servomoteurs et la mesure de leurs signaux. Il permet le test simultané de quatre servomoteurs. Le testeur est fourni en kit. Tous les composants nécessaires à l'assemblage du dispositif sont fournis dans le kit. Une expérience basique de soudure électronique est nécessaire pour réaliser l'assemblage du kit. Le microcontrôleur est préprogrammé. Le testeur Super Servo est doté de deux modes de fonctionnement: Control/Manual et Measure/Inputs : Dans le mode Control/Manual, le Testeur Super Servo délivre à ses sorties , les signaux de contrôle pour quatre servomoteurs, ou pour un contrôleur de vol ou un contrôleur de vitesse ESC (Electronic Speed Controller) pour moteur sans balai (brushless). Les signaux sont contrôlés par quatre potentiomètres. Dans le mode Measure/Inputs le Testeur Super Servo mesure les signaux des servomoteurs reliés à ses entrées. Ces signaux peuvent par exemple provenir d'un ESC, d'un contrôleur de vol, d'un récepteur ou de tout autre dispositif. Les signaux sont également dirigés vers ses sorties afin de contrôler les servomoteurs, l'ESC ou le contrôleur de vol. Les résultats sont visualisés sur l'écran. Spécifications Modes de fonctionnement Control/Manual et Measure/Inputs (Contrôle manuel et mesures) Nombre de canaux 3 Entrées des signaux des servomoteurs 4 Sorties des signaux vers les servomoteurs 4 Alarme Buzzer & LED Affichage Écran OLED de 0,96' (128 x 32 pixels) Tension d'entrée K5 7-12 V CC Tension d'entrée K1 5-7,5 V CC Courant d'entrée 30 mA (9 VDC sur K5, K1 et K2 non reliés) Dimensions 113 x 66 x 25 mm Poids 60 g Inclus Résistances (0,25 W) R1, R3 1 kΩ, 5% R2, R4, R5, R6, R7, R9, R10 10 kΩ, 5% R8 22 Ω, 5% P1, P2, P3, P4 10 kΩ, potentiomètre vertical linéaire/B Condensateurs C1 100 µF 16 V C2 10 µF 25 V C3, C4, C7 100 nF C5, C6 22 pF Semiconducteurs D1 1N5817 D2 LM385Z-2.5 D3 BZX79-C5V1 IC1 7805 IC2 ATmega328P-PU, programmé LED1 LED, 3 mm, rouge T1 2N7000 Divers BUZ1 Buzzer Piezo avec oscillateur K1, K2 Connecteur à 2 rangées de 12 broches à 90° K5 Connecteur jack K4 Connecteur à 1 rangée de 4 broches K3 Connecteur à 2 rangées de 6 broches S1 Interrupteur à glissière 2P2T S2 Interrupteur à glissière 1P2T X1 Quartz, 16 MHz Support DIP 28 broches pour IC2 Circuit imprimé Elektor Afficheur OLED de 0,96', 128 x 32 pixels, interface I²C à 4 broches Liens Elektor Magazine Elektor Labs
€ 59,95
Membres € 53,96
-

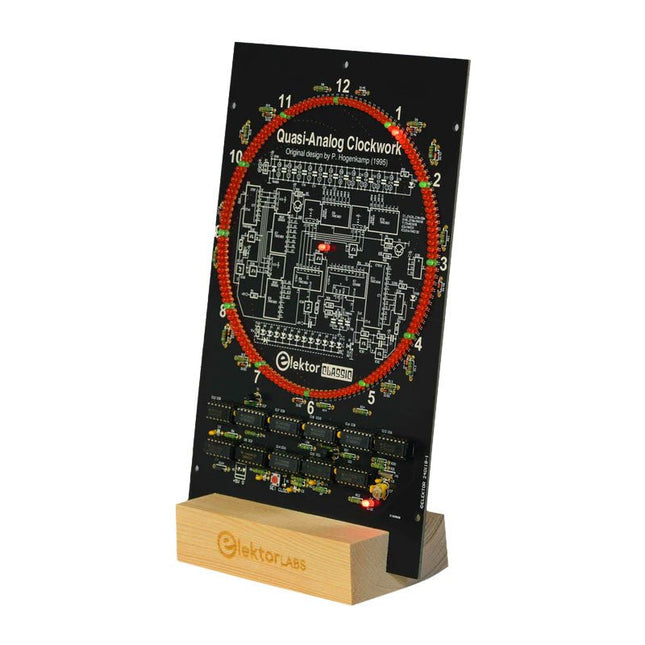

Elektor Labs Horloge quasi-analogique Elektor
L'horlogerie quasi-analogique Elektor (dimensions : 160 x 245 mm) est une horloge numérique au look analogique. L'horloge se compose de 144 LED de 3 mm disposées en cercle, indiquant 12 heures avec une résolution de 5 minutes. 11 circuits intégrés logiques standard sont utilisés. Tous les composants du kit sont traversants. Le circuit utilise une logique HC standard et toujours un circuit intégré logique 4000 (CD4060), une horloge de référence de 32,768 kHz et une alimentation de 5 V. N'importe quel petit adaptateur 5 VDC (non inclus) peut être connecté via un petit bornier à vis sur la carte. Le mouvement quasi-analogique utilise 144 LED (diodes électroluminescentes) pour indiquer l'heure sur un cadran rond quasi-analogique d'un diamètre d'environ 143 mm. L'une des douze LED vertes s'allume à son intensité maximale pour marquer les heures, tandis que les onze autres sont tamisées. Entre deux LED vertes se trouvent 11 LED rouges, chacune représentant une période de cinq minutes. De cette façon, l’heure est indiquée avec une précision de cinq minutes. Cela semblerait suffisant compte tenu de la fonction essentiellement décorative du mouvement d'horlogerie actuel. La construction de l'horloge est assez simple car tous les composants sont traversants. Une description détaillée de la façon de construire le mécanisme d'horlogerie quasi-analogique se trouve dans le manuel de ce kit. Il peut être téléchargé ici. Veuillez lire le manuel avant de chauffer le fer à souder ! Spécifications Affichage de l'heure 12 heures en cercle Afficher 144 LED Cercle de LED 132 LED rouges, 12 LED vertes Affichage de la résolution 5 minutes Indication des secondes 1 LED au centre du cercle, clignotant à 0,5 Hz Technologie 10 CI série logique HC, 1 CI série logique 4000 Signal de référence Oscillateur à quartz 32 kHz (réglable) Régler l'horloge 1 bouton poussoir, pas de 5 minutes Alimentation 5 V (alimentation non incluse) Dimensions 160x245mm Inclus Carte électronique Elektor 240118-1 Tous les composants Socle en bois Liste des composants Résistances R1, R22, R24 = 2.2 kΩ R2 = 390 kΩ R3, R5, R6, R7 = 82 kΩ R4 = 1 kΩ R8-R19 = 8.2 kΩ R20 = 20 MΩ R21 = 330 kΩ R23 = 560 Ω R25 = 470 Ω R26 = 100 kΩ Condensateurs C1-C4, C8-C18 = 100 nF, 50 V C5 =22 pF, 50 V C6 = 10 pF, 50 V C7 = 3-10 pF trimmer Semi-conducteurs D1, D13, D25, D37, D49, D61, D73. D85, D97, D109, D121, D133 = LED, green, 3 mm D2-D12, D14-D24, D26-D36, D38-D48, D50-D60, D62-D72, D74-D84, D86-D96, D98-D108, D110-D120, D122-D132, D134-D144, D162-D163 = LED, red, 3 mm D145-D156 = 1N4148 DO-35 D164 = 1N4001 DO-41 T1, T2 = BC547B IC1 = CD4060, DIP-16 IC2 = 74HC21, DIP-14 IC3, IC4 = 74HC132, DIP-14 IC5, IC6 = 74HC4024, DIP-14 IC7, IC8, IC9, IC10 = 74HC4051, DIP-16 IC11 = 7 Divers K1 = Bornier à 2 voies pour circuit imprimé, au pas de 3,5 mm S1 = Bouton poussoir tactile de 6 mm X1 = Quartz 32,768 kHz
-

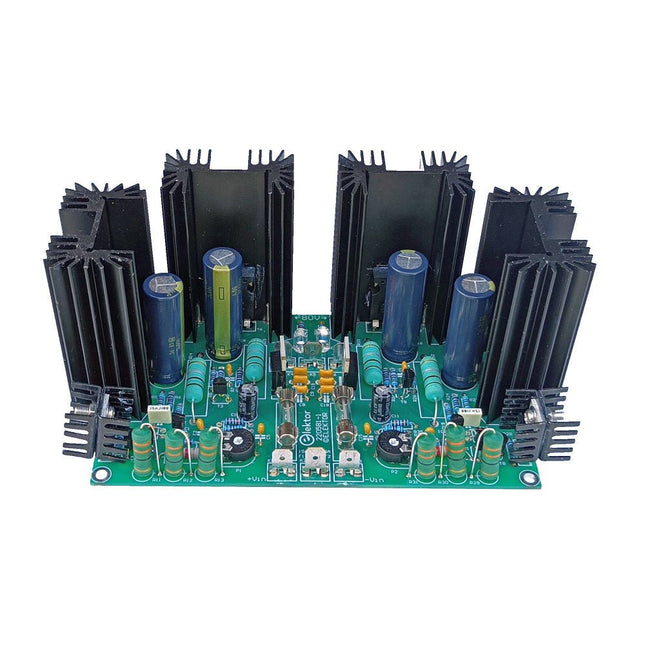

Elektor Labs Régulateur de tension linéaire ±40 V d'Elektor
Une alimentation linéaire pour l'amplificateur de puissance Elektor Fortissimo-100 Pour ceux qui s'opposent à une alimentation à découpage pour l'amplificateur de puissance Fortissimo-100, ce kit permet de construire un régulateur de tension linéaire, symétrique, caractérisé par une faible tension de perte, un courant de sortie élevé et une excellente stabilité – le tout obtenu à partir de composants discrets. Sachant que presque tous les amplificateurs de puissance audio de haute performance bénéficient d'une alimentation stabilisée, cette alimentation linéaire est spécifiquement conçue pour une tension de sortie symétrique de ±40 V et des courants de crête de 13 A (15 A de crête réalisables). A titre d'exemple, le courant moyen consommé par un amplificateur Fortissmo-100 pilotant une charge de 4 Ω est de 4 A par régulateur. Spécifications Plage de tension d'entrée 52 VCC (faible consommation) à 43 VCC Plage de tension de sortie environ 38,9 VCC à 41,4 VCC (théorique) 38,6 VCC à 41,1 VCC (mesuré) Tension de chute à 6 A 42 V Tension de chute à 9,5 A 43 V Tension de chute à 13,5 A 44 V Courant max. 15 A crête (demi-sinusoïdale), 4,8 A (moyenne) Protection SOAR 15 A pour 45 VCC en entrée Rejet de l'ondulation >60 dB (à une charge de 5 ACC) Courant d'entrée à vide 27 mA (@ 52 VCC entrée) Inclus PCB Toutes les pièces, y compris les dissipateurs
€ 99,95
Membres € 89,96
-
Elektor Labs Adaptateur milliohmmètre Elektor
L'adaptateur milliohmmètre Elektor utilise la précision d'un multimètre pour mesurer des valeurs de résistance très faibles. Il convertit une résistance en tension mesurable avec un multimètre standard. L'adaptateur milliohmmètre Elektor permet de mesurer des résistances inférieures à 1 mΩ grâce à la méthode 4 fils (Kelvin). Il est utile pour localiser les courts-circuits sur les circuits imprimés. L'adaptateur dispose de trois plages de mesure : 1 mΩ, 10 mΩ et 100 mΩ, sélectionnables via un interrupteur à glissière. Il intègre également des résistances d'étalonnage. L'adaptateur milliohmmètre Elektor est alimenté par trois piles AA de 1,5 V (non fournies). Spécifications Gammes de mesure 1 mΩ, 10 mΩ, 100 mΩ, 0,1% Alimentation 3x piles AA 1,5 V (non fournies) Dimensions 103 x 66 x 18 mm (compatible avec le boîtier de type Hammond 1593N, non fourni) Spécificité Résistances d'étalonnage intégrées Téléchargements Documentation
€ 34,95€ 29,95
Membres identique
-
Elektor Labs Bandit Manchot Elektor
Tirez le Levier pour le Score Maximum ! Ce Classique de Circuit Elektor de 1984 présente une application ludique des circuits logiques de la série CMOS 400x en combinaison avec des LEDs, une combinaison très populaire à l'époque. Le projet imite une machine à sous à chiffres tournants. Le Jeu Pour jouer, convenez d'abord du nombre de manches. Le Joueur 1 actionne le levier de l'interrupteur aussi longtemps qu'il le souhaite et le relâche. Les LEDs affichent ensuite le score qui est la somme des chiffres 50-20-10-5 allumés. Si la LED Jouer Encore ! s'allume, le Joueur 1 a une autre manche 'gratuite'. Sinon, c'est au tour du Joueur 2. Les joueurs tiennent compte de leurs scores, et le score le plus élevé l'emporte. Caractéristiques LEDs Indiquent le Score Plusieurs Joueurs et Jouer Encore ! Symboles de Circuit Patrimoine d'Elektor Testé et Approuvé par les Laboratoires Elektor Projet Éducatif et Geek Pièces Montage Traditionnel Seulement Inclus Carte de Circuit Imprimé Tous les Composants Socle en Bois Liste des Composants Résistances (5%, 250 mW) R1,R2,R3,R4 = 100kΩ R5,R6,R7,R8,R9,R10 = 1kΩ Condensateurs C1 = 4.7nF, 10%, 50V, 5mm C2 = 4.7μF, 10%, 63V, axial C3,C4 = 100nF, 10 %, 50V, céramique X7R, 5mm Semi-conducteurs LED1-LED6 = rouge, 5mm (T1 3/4) IC1 = 74HC4024 IC2 = 74HC132 Divers S1 = interrupteur, bascule, levier de 21mm, SPDT, momentané S2 = interrupteur, tactile, 24V, 50mA, 6x6mm S3 = interrupteur, glissière, SPDT IC1,IC2 = support de circuit intégré, DIP14 BT1 = pince de maintien de batterie CR2032 montée sur circuit imprimé Socle de Bureau PCB 230098-1 Non inclus : BT1 = pile bouton CR2032
€ 39,95€ 29,95
Membres identique
-
Elektor Labs Convertisseur USB-RS232 (FT231X BoB)
En 2011, nous avons publié un petit PCB, FT232R USB/Serial Bridge/BOB (110553) avec un circuit intégré USB-UART de FTDI, le FT232RQ. Nous vous présentons ici son successeur avec une version moins chère, un FT231XQ. Mais il y a aussi d'autres changements. Au lieu de connecteurs, à côté du PCB, on utilise des connecteurs à broches normaux qui sont montés sur la face inférieure et rendent le PCB un peu plus petit une fois monté, par rapport à l'ancien BoB. Un dispositif de protection ESD (D1) est ajouté dans les lignes de signal de données USB pour plus de sécurité. Bien qu'il y ait moins de place pour que toutes les pièces puissent s'adapter sur le PCB, celui-ci n'est plus long que d'un peu plus de 2 mm. Le FT231 dispose de quatre broches d'E/S CBUS configurables, une de moins désormais. Mais plus important encore, l'alimentation du VCCIO des E/S n'est spécifiée que pour +1,8 V à +3,3 mais est tolérante à 5 V pour la logique UART externe fonctionnant sur +5 V. Le régulateur interne +3,3 V du FT231 peut fournir 50 mA aux circuits externes. Le constructeur FTDI dispose d'un utilitaire permettant de configurer plusieurs paramètres, FTPROG. Comme la fonction des broches CBUS. Par défaut, CBUS1 et CBUS 2 sont des sorties de bas niveau pour piloter des LED de réception et de transmission, indiquant le transfert de données sur le bus USB. Ainsi, lors de la réception de données via l'UART, la LED TX s'allume. Si vous préférez l'inverse, FTPROG peut être utilisé pour changer cela. Mais attention, la puce peut ne plus répondre lorsque de mauvais paramètres sont programmés. Certaines des propriétés les plus importantes du nouveau BoB : Connecteur micro-USB USB 2.0 Compatible pleine vitesse VCCIO +1,8...+3,3 V (entrée max. 4 V, 5 V de la logique UART tolérante) Sortie régulateur +3,3 V, 50 mA max. Transfert de données de 300 bauds à 3 Mbauds UART compatible avec RS232, RS485 et RS422 Commande de sortie de broche d'E/S 4 mA - 16 mA 4 broches CBUS configurables Vous trouverez ici des informations concernant l' utilitaire de programmation EEPROM , les pilotes VCP et les pilotes D2XX .
-
Elektor Labs Horloge de sable Elektor pour Raspberry Pi Pico (avec upgrade tête laser)
Cette offre groupée contient le populaire horloge de sable Elektor pour Raspberry Pi Pico et la nouvelle upgrade tête laser Elektor, offrant encore plus d'options d'affichage de l'heure. Non seulement vous pouvez « graver » l'heure actuelle dans le sable, mais vous pouvez désormais également l'écrire sur une feuille phosphorescente ou créer des dessins verts. Contenu de l'offre groupée Horloge de sable Elektor pour Raspberry Pi Pico (prix normal : 50 €) NOUVEAU : Upgrade tête laser Elektor pour horloge de sable (prix normal : 35 €) Horloge de sable Elektor pour Raspberry Pi Pico (Accroche-regard basé sur le Raspberry Pi) Une horloge à sable standard ne fait qu'indiquer le temps qui passe. En revanche, cette horloge à sable contrôlée par le Raspberry Pi Pico indique l'heure exacte en 'gravant' les quatre chiffres de l'heure et des minutes dans la couche de sable. Après un temps réglable, le sable est aplati par deux moteurs vibrants et tout recommence. Au cœur de l'horloge de sable se trouvent deux servomoteurs qui entraînent un stylo dans un mécanisme de pantographe. Un troisième servomoteur soulève le stylo de haut en bas. Le bac à sable est équipé de deux moteurs vibrants qui aplatissent le sable. La partie électronique de l'horloge des sables se compose d'un Raspberry Pi Pico et d'une carte RTC/driver avec une horloge en temps réel, ainsi que des circuits de commande pour les servomoteurs. Un manuel de construction détaillé peut être téléchargé. Caractéristiques Dimensions: 135 x 110 x 80 mm Temps de construction : environ. 1,5 à 2 heures Inclus 3x Feuilles acryliques prédécoupées avec toutes les pièces mécaniques 3x Mini servomoteurs 2x moteurs de vibration 1x Raspberry Pi Pico 1x Carte RTC/pilote avec les pièces assemblées Ecrous, boulons, entretoises et fils pour l'assemblage Sable blanc à grains fins Upgrade tête laser Elektor pour horloge de sablee La nouvelle tête laser Elektor transforme l'horloge de sable dans une horloge qui écrit l'heure sur un film qui brille dans le noir au lieu de sable. En plus d’afficher l’heure, il peut également être utilisé pour créer des dessins éphémères. Le pointeur laser de 5 mW, avec une longueur d'onde de 405 nm, produit des dessins vert vif sur le film qui brille dans le noir. Pour de meilleurs résultats, utilisez le kit dans une pièce faiblement éclairée. Attention : ne regardez jamais directement dans le faisceau laser ! Le kit comprend tous les composants nécessaires, mais la soudure de trois fils est nécessaire. Remarque : Ce kit est également compatible avec l'horloge de sable d'origine basée sur Arduino de 2017. Pour plus de détails, voir Elektor 1-2/2017 et Elektor 1-2/2018.
€ 84,95€ 74,95
Membres identique
-
Elektor Labs Upgrade tête laser Elektor pour horloge de sable
La tête laser Elektor transforme l'horloge de sable Elektor dans une horloge qui écrit l'heure sur un film qui brille dans le noir au lieu de sable. En plus d’afficher l’heure, il peut également être utilisé pour créer des dessins éphémères. Le pointeur laser de 5 mW, avec une longueur d'onde de 405 nm, produit des dessins vert vif sur le film qui brille dans le noir. Pour de meilleurs résultats, utilisez le kit dans une pièce faiblement éclairée. Attention : ne regardez jamais directement dans le faisceau laser ! Le kit comprend tous les composants nécessaires, mais la soudure de trois fils est nécessaire. Remarque : Ce kit est également compatible avec l'horloge de sable d'origine basée sur Arduino de 2017. Pour plus de détails, voir Elektor 1-2/2017 et Elektor 1-2/2018.
€ 34,95
Membres € 31,46
-

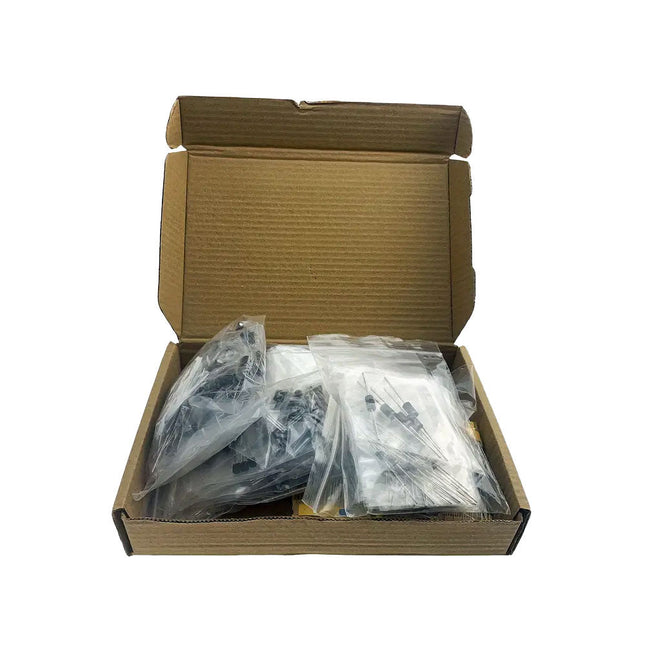

Elektor Labs Kit de projets de 555 Timer Elektor
Ce kit contient plus de 130 composants et est spécialement compilé pour construire les projets à partir de The Book of 555 Timer Projects. Les composants sont traversants et s'adaptent donc à une planche à pain. Il est donc facile de modifier les projets et de les expérimenter. Contenu du kit Résistances 1x 15 kΩ 1x 68 kΩ 2x 47 kΩ 1x 82 kΩ 2x 820 Ω 1x 8,2 kΩ 3x 10 kΩ 1x 1,8 kΩ 1x 6,8 kΩ 14x 2,2 kΩ 10x 680 Ω 1x 27 kΩ 1x 5,6 kΩ 1x 560 kΩ 1x 4,7 kΩ 1x 3,3 kΩ 3x 33 kΩ 1x 36 kΩ 2x 100 kΩ 5x 1 kΩ 1x 3,9 kΩ 2x 56 kΩ 2x 12 kΩ 1x Potentiomètre de 10 kΩ 1x Potentiomètre de 1 MΩ 2x Potentiomètres de 50 kΩ 3x Potentiomètres de 20 kΩ 1x Potentiomètre de 10 kΩ 1x Potentiomètre de 10 kΩ 1x Potentiomètre de 50 kΩ 1x Potentiomètre de 100 kΩ 1x Potentiomètre de 50 kΩ Condensateurs 1x 0,33 μF 1x 1 μF 1x 10 nF 1x 22 nF 1x 47 nF 1x 100 nF 1x 10 μF electrolytique 1x 33 μF electrolytique 2x 100 μF electrolytique LED 10x LED rouges de 5 mm 10x LED rouges de 3 mm 3x LED jaunes de 3 mm 3x LED vertes de 3 mm 1x LED à 7 segments à cathode commune Semi-conducteurs 3x 555 timer 1x Compteur CD4017 1x Compteur CD4026 1x Porte NAND CD4011 4x Diodes 1N4148 1x MOSFET IRFZ46N 1x Thermistance 1x Résistance dépendante de la lumière (LDR) Divers 1x Buzzer passif 1x Buzzer actif 1x Servomoteur SG90 1x Mini haut-parleur 8 Ω 1x Moteur à balais 9 V CC 1x Relais 5 V 1x Pince pour pile 9 V 7x Interrupteurs à bouton-poussoir 1x Planche à pain 1x Câbles de connexion pour planche à pain
€ 34,95
Membres € 31,46
