Le guide SIK couleur à reliure spirale (inclus) contient des instructions, étape par étape, avec des schémas de circuit et des tables de raccordement pour la construction de chaque projet et circuit avec les pièces incluses. Le code d'exemple complet est fourni, de nouveaux concepts et composants sont expliqués au point d'utilisation, et des conseils de dépannage offrent de l'aide en cas de problème.Le kit ne nécessite aucune soudure et est recommandé pour les débutants de 10 ans et plus à la recherche d'un kit de démarrage Arduino. Pour SIK version 4.1, Sparkfun a adopté une approche entièrement différente de l'enseignement de l'électronique embarquée. Dans les versions précédentes du SIK, chaque circuit était axé sur l'introduction d'une nouvelle technologie. Avec SIK v4.1, les composants sont introduits dans le contexte du circuit que vous construisez. Chaque circuit s'appuie sur le dernier, menant à un projet qui intègre tous les composants et concepts présentés dans le guide. Avec de nouvelles pièces et une toute nouvelle stratégie, même si vous avez déjà utilisé le SIK, vous vivez une toute nouvelle expérience!Le SIK V4.1 comprend le Redboard Qwiic, qui vous permet de vous étendre dans l'écosystème SparkFun Qwiic après être devenu compétent avec les circuits SIK. Le système SparkFun Qwiic Connect est un écosystème de capteurs, d'actionneurs, de boucliers et de câbles I2C qui rendent le prototypage plus rapide et moins sujet aux erreurs. Toutes les cartes compatibles Qwiic utilisent un connecteur JST à 4 broches à pas de 1 mm. Cela réduit l'espace requis pour les cartes à circuits imprimés, et les connexions polarisées signifient que vous ne pouvez pas les brancher mal. Avec l'ajout de SparkFun RedBoard Qwiic, vous aurez besoin de télécharger une nouvelle installation de pilote qui est différente de l'original SparkFun RedBoard.Inclus dans le kit :SparkFun RedBoard QwiicArduino et support pour Platine d'expérimentationGuide de l'inventeur de SparkFunPlatine d'expérimentation blanche sans soudureValise de transportMini tournevis SparkFunLCD blanc sur noir 16 x 2 (avec en-têtes)SparkFun Motor Driver (avec en-têtes)Paire de roues en caoutchoucPaire de moteurs à engrenages HobbyPetit servoCapteur de distance à ultrasonsCapteur de température TMP36Câble USB Micro-B 6'Fils de cavalierPhotocelluleDEL tricoloreDEL rouge, bleue, jaune et verteBoutons tactiles rouge, bleu, jaune et vertTrimpot 10KMini interrupteur d'alimentationPiezo SpeakerSupport de batterie AARésistances 330 et 10KPince à reliureFermeture autoagrippante

Lis Plus Moins

Le SparkFun JetBot AI Kit V2.1 constitue une excellente base pour créer de nouveaux projets d'IA pour toute personne intéressée par l'apprentissage de l'IA et la création d'applications amusantes. Il est facile à installer et à utiliser et est compatible avec de nombreux accessoires populaires. Des didacticiels interactifs vous montrent comment utiliser la puissance de l'IA pour apprendre au SparkFun JetBot à suivre des objets, à éviter les collisions, et bien plus encore. Le Jetson Nano Developer Kit (non inclus dans ce kit) offre des outils utiles tels que la bibliothèque Jetson GPIO Python et convient aux capteurs et périphériques standards ; y compris quelques nouveaux de l’écosystème SparkFun Qwiic. De plus, l'image incluse est livrée avec les fonctionnalités avancées de JetBot ROS (Robot Operating System) et AWS RoboMaker Ready avec AWS IoT Greengrass déjà installé. Le kit JetBot AI de SparkFun est le seul kit sur le marché aujourd'hui qui va au-delà des exemples JetBot standard et pénètre dans le monde de la robotique connectée et intelligente. Le kit comprend tout ce dont vous avez besoin pour démarrer avec JetBot, à l'exception d'un tournevis cruciforme et d'une interface graphique de bureau Ubuntu. Veuillez noter que la possibilité de faire fonctionner plusieurs réseaux de neurones en parallèle n'est possible qu'avec une alimentation complète de 5 V-4 A. Caractéristiques Écosystème SparkFun Qwiic pour la communication I2C L'écosystème peut être étendu avec 4x connecteurs Qwiic Exemples d'applications pour le mouvement de base, la téléopération, l'évitement de collision et le suivi d'objets Version compacte pour optimiser le réseau neuronal NVIDIA existant Caméra FOV 136° pour la vision industrielle Carte MicroSD pré-flaschée Le châssis offre des possibilités d'extension Compris Carte MicroSD de 64 Go - image SparkFun JetBot pré-flashétée : Image de base Nvidia Jetbot avec installé : package de bibliothèque SparkFun Qwiic Python Pilote pour l'adaptateur WiFi Edimax L'herbe verte JetbotROS Caméra grand angle et câble ruban Leopard Imaging 136FOV Adaptateur WiFi EDIMAX Pilote de moteur SparkFun Qwiic SparkFun Micro OLED Breakout (Qwiic) Tout le matériel et l'électronique de prototypage nécessaires pour compléter votre robot entièrement fonctionnel ! Requis Kit de développement NVIDIA Jetson Nano Vous trouverez ici le manuel d'installation fourni par SparkFun !

Lis Plus Moins

Cette version du Micro OLED Breakout est exactement la même taille du non-Qwiic, avec un écran de 64 pixels de large et 48 pixels de haut et mesurant 0,66' de diamètre. Mais il a également été équipé de deux connecteurs Qwiic, ce qui le rend idéal pour les opérations I2C. Nous avons également ajouté deux trous de montage et un support de câble Qwiic pratique intégré dans une languette amovible sur la carte qui peut être facilement retiré grâce à un bord en V. Nous avons même veillé à inclure un pull-up I2C et un jumper ADDR à l’arrière de la carte, donc si vous avez vos propres pull-ups I2C ou si vous avez besoin de changer l’adresse I2C de la carte! Caractéristiques Connecteur Qwiic activé Tension de fonctionnement : 3,3 V Courant de fonctionnement : 10 mA (20 mA max) Taille de l’écran : 64x48 pixels (0,66' de diamètre) Monochrome bleu sur noir Interface I2C »

Lis Plus Moins

Avec un Cortex-M4F avec BLE 5.0 fonctionnant jusqu’à 96MHz et avec une puissance aussi faible que 6uA par MHz (moins de 5mW), le connecteur MicroMod M.2 vous permet de brancher une carte support MicroMod avec n’importe quel nombre de périphériques. Voyons ce qu’offre cette carte processeur ! Si vous avez besoin de fonctionnalités Machine Learning, Bluetooth, fonctionnalité I2C pour vous connecter à toutes nos incroyables cartes Qwiic, et plus encore, le processeur Artemis est le choix parfait pour votre carte support MicroMod. Au cœur du module Artemis de SparkFun se trouve le processeur Apollo3 d’Ambiq Micro, dont le processeur ARM Cortex-M4F ultra-efficace est conçu pour exécuter TensorFlow Lite en utilisant seulement 6uA/MHz. Nous avons prévu deux bus I2C, huit GPIO dédiés numériques, analogiques et broches PWM, plusieurs SPI ainsi que QuadSPI et Bluetooth pour démarrer. Vous ne pouvez vraiment pas vous tromper avec ce processeur. Prenez-en un aujourd’hui, prenez une carte de support compatible, et commencer à expérimenter ! Caractéristiques 1 M Flash / 384 k RAM 48 MHz / 96 MHz turbo disponible 6uA/MHz (fonctionne à moins de 5 mW à plein régime) 48 GPIO - toutes les interruptions possibles 31 canaux PWM Radio et antenne BLE intégrée 10 canaux ADC avec une précision de 14 bits avec jusqu’à 2,67 millions d’échantillons par seconde pour un taux d’échantillonnage continu et multi-lots efficace ADC différentiel 2 canaux 2 UARTs 6 bus I2C 6 bus SPI Bus SPI 2/4/8 bits Interface PDM Interface I2S Interface sécurisée de carte à puce Certifié FCC/IC/CE (numéro d’identification 2ASW8-ART3MIS) 1x USB dédié à la programmation et au débogage 1x UART avec régulateur de débit 2 x I2C 1 x SPI 1 x Quad-SPI 8 x Fast GPIO 2 broches numériques 2 x broches analogiques 2 x PWM 1 paire ADC différentielle DEL d’état NIV de niveau ADC

Lis Plus Moins

Un connecteur USB-C moderne facilite la programmation. En plus des broches, deux ports I2C Qwiic séparés vous permettent de connecter facilement des périphériques Qwiic. Nous avons exposé les broches SWD pour les utilisateurs plus avancés qui préfèrent utiliser la puissance et la vitesse des outils professionnels. Un connecteur USB-A est fourni pour les cartes de processeur prenant en charge l’hôte USB. Une batterie de secours est fournie pour les cartes processeur avec RTC. Si vous avez besoin d’un 'lot' de GPIO avec un module simple à programmer, prêt pour la commercialisation, l’ATP est le correctif dont vous avez besoin. Nous avons même ajouté un cavalier très pratique pour mesurer la consommation de courant pour les tests de faible puissance. Caractéristiques Connecteur M.2 Plage de tension de fonctionnement ~3,3 V à 6,0 V (via le VIN vers le régulateur de tension 3,3 V AP7361C) 3,3 V (via 3V3) Ports [1] 1 x USB de type C 1 x hôte USB de type A 2 x Qwiic activé I2C 1 x CAN 1 x I2S 2 x SPI 2 x UARTs 2 broches analogiques dédiées 2 broches PWM dédiées 2 broches numériques dédiées 12 broches de sortie d’entrée à usage général 1 connecteur 2x5 SWD Batterie de secours de 1 mAh pour RTC Boutons Réinitialisation Démarrage DEL Puissance 3,3 V Vis cruciforme Phillips #0 M2.5x3mm incluses

Lis Plus Moins

La carte de support d’enregistrement de données présente les connexions pour I2C via un connecteur Qwiic ou des broches PTH espacées de 0,1' standard avec des connexions SPI et UART série pour enregistrer les données des périphériques utilisant ces protocoles de communication. La carte de support d’enregistrement de données vous permet de contrôler l’alimentation du connecteur Qwiic aussi bien sur la carte que sur un rail d’alimentation 3,3V dédié pour les périphériques non Qwiic afin que vous puissiez choisir à quel moment alimenter les périphériques à partir desquels vous surveillez les données. Il dispose également d’un circuit de charge pour les batteries Lithium-ion à une seule cellule ainsi que d’un circuit de batterie de secours RTC séparé pour maintenir l’alimentation d’un circuit horloge en temps réel sur votre carte processeur. Caractéristiques : Connecteur MicroMod M.2 prise microSD Connecteur USB-C Régulateur de tension 3,3V 1A Connecteur Qwiic Boutons de démarrage/réinitialisation Circuit de batterie et de charge de secours du CCF Régulateurs indépendants 3.3V pour bus Qwiic et modules périphériques Commandé par des broches numériques sur la carte processeur pour activer les modes de veille de faible puissance Vis cruciforme Phillips #0 M2.5 x 3 mm incluse

Lis Plus Moins

Le kit de support de bricolage MicroMod comprend cinq connecteurs M.2 (hauteur 4,2 mm), des vis et des entretoises afin que vous puissiez avoir toutes les pièces spéciales dont vous pourriez avoir besoin pour fabriquer votre propre carte de support. MicroMod utilise le connecteur M.2 standard. C’est le même connecteur que l’on trouve sur les cartes mères et les ordinateurs portables modernes. Il y a divers emplacements pour la « clé » en plastique sur le connecteur M.2 pour empêcher un utilisateur d’insérer un dispositif incompatible. La norme MicroMod utilise la touche « E » et modifie la norme M.2 en déplaçant la vis de montage de 4 mm sur le côté. La touche « E » est assez courante pour qu’un utilisateur puisse insérer un module Wifi compatible M.2. Cependant, parce que le support à vis ne s’aligne pas, l’utilisateur ne sécuriserait pas un dispositif incompatible dans une carte de support MicroMod. Caractéristiques : 5x Vis mécaniques Tête cruciforme Phillips #0 (mais de #00 à #1 fonctionne également) Fil : M2.5 Longueur : 3 mm 5x Entretoises compatibles SMD Reflow Filetage : M2.5 x 0.4 Hauteur : 2,5 mm Connecteurs MicroMod 5x M.2 Clé : E Hauteur : 4,2 mm Nombre d’épingles : 67 Pas : 0,5 mm

Lis Plus Moins

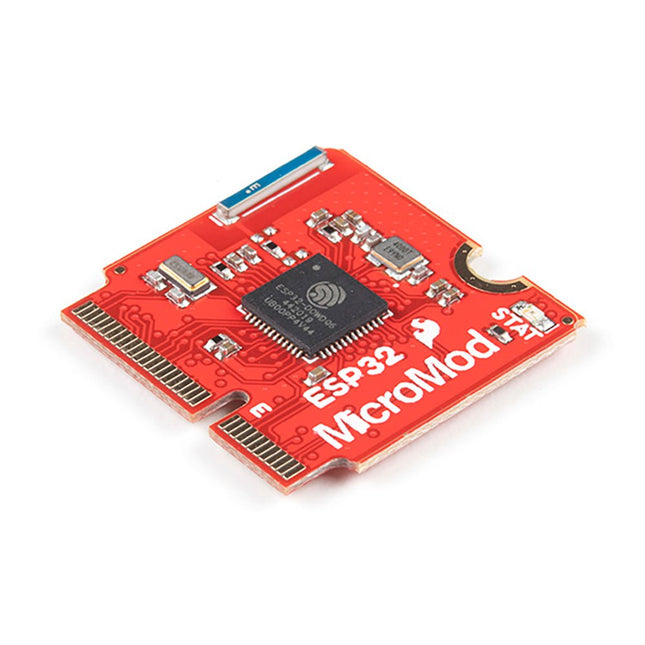

Avec le connecteur MicroMod M.2, connecter votre processeur ESP32 est un jeu d’enfant. Faites correspondre la clé du connecteur de bord biseauté de votre processeur à la clé du connecteur M.2 et fixez-la avec une vis (incluse avec toutes les cartes support). Si vous avez besoin de changer votre processeur pour une option sans fil forte, assurez-vous de vérifier le MicroMod ESP32! L’ESP32 comprend une liste complète de fonctionnalités, y compris le microprocesseur dual-core Tensilica LX6, la fréquence d’horloge 240MHz, le SRAM interne de 520kB, l’émetteur-récepteur WiFi intégré, le Bluetooth à double mode intégré et le chiffrement accéléré matériel (AES, SHA2, ECC, RSA-4096). Avec cette carte processeur MicroMod, vous avez accès à 8 broches IO d’usage général, broches analogiques, numériques et PWM dédiées, ainsi que toutes les préférence de ventilateur - SPI, I2C, UART, et SDIO. Ajoutez à cela 16 Mo de stockage flash et un courant de sommeil d’environ 500µA, et vous avez ainsi un parfait éventail de polyvalence. Caractéristiques : Microprocesseur Dual Core Tensilica LX6 Fréquence d’horloge jusqu’à 240 MHz SRAM (mémoire vive statique) interne 520 kB 128 Mbit / 16 Mo de stockage flash Émetteur-récepteur Wi-Fi 802.11 BGN intégré Bluetooth double mode intégré (classique et BLE) Plage de fonctionnement de 2,7 V à 3,6 V Courant de sommeil 500µA en hibernation Support tactile capacitif à 10 électrodes Chiffrement matériel accéléré (AES, SHA2, ECC, RSA-4096) 1 clé USB dédiée à la programmation et au débogage 1 x UART 2 x I2C 1 x SPI 7 x GPIO 2 broches numériques 2 x broches analogiques 2 x PWM DEL d’état NIV de niveau ADC

Lis Plus Moins

Cette carte support combine un écran TFT 2.4', six DEL adressables, un régulateur de tension intégré, un connecteur IO à 6 broches et une fente microSD avec la fente de connecteur M.2 broches afin qu’elle puisse être utilisée avec les cartes de processeur compatibles dans notre écosystème MicroMod. Nous avons également installé sur cette carte porteuse l’ATtiny84 d’Atmel avec 8Ko de flash programmable. Ce petit gars est préprogrammé pour communiquer avec le processeur sur I2C pour lire les boutons pressés. Caractéristiques : Connecteur MicroMod M.2 240 x 320 pixels, écran TFT 2,4' 6 DEL APA102 adressables Buzzer magnétique Connecteur USB-C Régulateur de tension 3,3 V 1 A Connecteur Qwiic Boutons de démarrage/réinitialisation Circuit de batterie et de charge de secours du CCF microSD Phillips #0 M2.5 x 3 mm vis incluse

Lis Plus Moins

La reconnaissance vocale, les commandes vocales, les gestes ou la reconnaissance d’image sont possibles avec les applications TensorFlow. Le Cloud est incroyablement robuste, mais la connexion continue nécessite de l’énergie et une connectivité qui ne sont peut-être pas disponibles. Edge Computing gère des tâches distinctes telles que déterminer si quelqu’un a dit 'oui' et répond en conséquence. L’analyse audio se fait sur la combinaison MicroMod plutôt que sur le web. Cela réduit considérablement les coûts et la complexité tout en limitant les fuites potentielles de renseignements personnels. Cette carte comprend deux microphones MEMS (un avec interface PDM, un avec interface I2S), un accéléromètre 3 axes ST LIS2DH12, un connecteur pour interface à une caméra (vendu séparément) et un connecteur Qwiic. Un connecteur USB-C moderne facilite la programmation et nous avons rendu disponible le connecteur JTAG pour les utilisateurs plus avancés qui préfèrent utiliser la puissance et la vitesse des outils professionnels. Nous avons même ajouté un cavalier pratique pour mesurer la consommation de courant pour les tests de faible puissance. Caractéristiques : M.2 MicroMod Keyed-E H4.2mm 65 pins SMD Connector 0.5mm Microphone numérique I2C MEMS PDM Invensense ICS-43434 (COMP) Microphone numérique PDM MEMS PDM Knowles SPH0641LM4H-1 (IC) Batterie au lithium ML414H-IV01E pour RTC Accéléromètre ST LIS2DH12TR (3 axes, ultra faible puissance) Connecteur FPC 24 broches 0,5 mm (connecteur caméra Himax) USB - C Connecteur Qwiic Prise MicroSD Phillips #0 M2.5x3mm vis incluse

Lis Plus Moins

La carte support SparkFun MicroMod mikroBUS tire parti des écosystèmes MicroMod, Qwiic et mikroBUS, ce qui facilite le prototypage rapide avec chacun d'eux, combinés. Le socket MicroMod M.2 et l'en-tête mikroBUS à 8 broches offrent aux utilisateurs la liberté d'expérimenter respectivement avec n'importe quelle carte processeur de l'écosystème MicroMod et n'importe quelle carte Click de l'écosystème mikroBUS. Cette carte dispose également de deux connecteurs Qwiic pour intégrer de manière transparente des centaines de capteurs et accessoires Qwiic dans votre projet. La prise mikroBUS comprend une paire de connecteurs femelles à 8 broches avec une configuration de broches standardisée. Les broches se composent de trois groupes de broches de communication (SPI, UART et I²C), de six broches supplémentaires (PWM, interruption, entrée analogique, réinitialisation et sélection de puce) et de deux groupes d'alimentation (3,3 V et 5 V). Bien qu'un connecteur USB-C moderne facilite la programmation, la carte porteuse est également équipée d'un circuit intégré de charge lithium-ion/lithium-polymère monocellulaire MCP73831 afin que vous puissiez charger une batterie LiPo monocellulaire connectée. Le circuit intégré de charge est alimenté par la connexion USB et peut fournir jusqu'à 450 mA pour charger une batterie connectée. Caractéristiques Connecteur M.2 MicroMod (carte processeur) Connecteur USB-C Régulateur de tension 3,3 V 1 A 2x connecteurs Qwiic Prise mikroBUS Boutons de démarrage/réinitialisation Circuit de recharge Broches JTAG/SWD PTH Téléchargements Schématique Fichiers Aigle Dimensions de la carte Guide de connexion Premiers pas avec Necto Studio Norme microBUS Page d'informations Qwiic Dépôt de matériel GitHub

Lis Plus Moins

Ce module comprend une antenne de traçage intégrée et adapte l’IC à une empreinte approuvée par la FCC, et comprend des mécanismes de découplage et de synchronisation qui devraient être conçus dans un circuit à l’aide de l’IC nu nRF52840. L’émetteur-récepteur Bluetooth inclus sur le nRF52840 dispose d’une pile BT 5.1. Il prend en charge les protocoles sans fil Bluetooth 5, Bluetooth mesh, IEEE 802.15.4 (Zigbee & Thread) et 2.4Ghz RF (y compris le protocole RF propriétaire de Nordic) vous permettant de choisir l’option qui fonctionne le mieux pour votre application. Caractéristiques : ARM Cortex-M4 CPU avec unité à virgule flottante (FPU) Flash interne de 1 Mo -- Pour tous vos besoins de programme, SoftDevice et de stockage de fichiers ! 256kB de RAM (Mémoire Vive) interne -- Pour la gestion de la mémoire. Radio 2,4 GHz intégrée, prenant en charge : Bluetooth Low Energy (BLE) -- Avec prise en charge des périphériques et/ou des périphériques BLE centraux Bluetooth 5 -- Mesh Bluetooth! ANT -- Si vous voulez transformer l’appareil en moniteur de fréquence cardiaque ou d’exercice. Protocole RF propriétaire de Nordic -- Si vous souhaitez communiquer en toute sécurité avec d’autres appareils nordiques. Tous les périphériques d’E/S dont vous pourriez avoir besoin. USB -- Transformez votre nRF52840 en un périphérique de stockage de masse USB, utilisez une interface CDC (série USB) et plus encore. UART -- Interfaces série avec prise en charge du contrôle de flux matériel si désiré. I2C -- Interface de bus bidirectionnel à 2 fils préférée de tout le monde SPI -- Si vous préférez l’interface série 3+fils Convertisseurs analogique-numérique (ADC) -- Huit broches sur les entrées analogiques de support de mini-circuit nRF52840 PWM -- Le support de minuterie sur n’importe quelle broche signifie le support de PWM pour les DEL d’entraînement ou les servomoteurs. Horloge en temps réel (RTC) -- Gardez une trace étroite des secondes et des millisecondes, prend également en charge les fonctions de sommeil profond chronométré. Trois UARTs Primaire lié à l’interface USB. Deux UARTs matériels. Deux autobus I2C Deux autobus SPI Bus SPI secondaire principalement utilisé pour Flash IC. Traitement audio PDM Deux entrées analogiques Deux broches d’E/S numériques dédiées Deux broches PWM dédiées Onze épinglettes d’E/S à usage général »

Lis Plus Moins

Le RP2040 utilise deux processeurs ARM Cortex-M0+ (jusqu’à 133MHz) 264kO de SRAM embarqué en six plans mémoire 6 IO dédié pour SPI Flash (prenant en charge XIP) 30 multifonctions GPIO : Matériel dédié aux périphériques couramment utilisés IO programmable pour un support périphérique étendu Quatre canaux ADC 12 bits avec capteur de température interne (jusqu’à 0,5 ms/s) Fonctionnalité hôte/périphérique USB 1.1  Le RP2040 est pris en charge avec les environnements de développement multi-plateformes C/C++ et MicroPython, y compris un accès facile au débogage d’exécution. Il a un démarrage UF2 et des routines à virgule flottante intégrées dans le circuit. L’USB intégré peut agir à la fois comme périphérique et hôte. Il a deux noyaux symétriques et une bande passante interne élevée, ce qui le rend utile pour le traitement du signal et de la vidéo. Alors que la carte a une grande RAM interne, la carte comprend une puce mémoire flash externe supplémentaire. Caractéristiques Processeurs Dual Cortex M0+ jusqu’à 133 MHz 264 kB de SRAM embarqué en six plans mémoire 6 IO dédié pour flash QSPI, supportant l’exécution en place (XIP) 30 IO programmable pour support périphérique étendu Interface SWD Minuterie avec 4 alarmes Compteur temps réel (RTC) Fonctionnalité hôte/périphérique USB 1.1 Langages de programmation pris en charge MicroPython C/C++

Lis Plus Moins

La carte vous offre une plate-forme de développement très économique et facile à utiliser si vous avez besoin de plus de puissance avec un espace de travail minimal. Avec le connecteur MicroMod M.2, connecter votre processeur SAMD51 est vraiment un jeu d’enfant. Il suffit de faire correspondre la clé du connecteur biseauté de votre processeur à la clé du connecteur M.2 et de la fixer avec une vis (incluse avec toutes les cartes support). Le SAMD51 est l’un des microcontrôleurs les plus puissants et les plus économiques disponibles, donc pouvoir l’ajouter à votre carte porteuse MicroMod est un énorme avantage pour votre projet ! L’ATSAMD51J20 utilise un processeur ARM Cortex-M4 32 bits avec unité à virgule flottante (FPU), jusqu’à 120 MHz, jusqu’à 1 Mo de mémoire flash, jusqu’à 256 Ko de SRAM avec ECC, jusqu’à 6 interfaces SERCOM et d’autres fonctionnalités. Ce MicroMod SAMD51 est également livré flashé avec le bootloader UF2 autant pratique que le SAMD51 Thing Plus et le RedBoard Turbo. Caractéristiques : Microcontrôleur ATSAMD51J20 MCU ARM Cortex-M4F 32 bits Jusqu’à 120 MHz de vitesse CPU Mémoire flash de 1 Mo 256 Ko SRAM Jusqu’à 6 interfaces SERCOM UF2 bootloader 1 clé USB dédiée à la programmation et au débogage (compatible hôte) 2 x UARTs 2 x I2C 1 x SPI 1 x CAN 11 x GPIO 2 broches numériques 2 x broches analogiques 2 x PWM 128 Mbit / 16 Mo (externe) mémoire flash DEL d’état NIV – VPA de niveau

Lis Plus Moins

'À bord de chaque moto:bit se trouvent plusieurs broches d’E/S, ainsi qu’un connecteur Qwiic vertical, capable de brancher des servomoteur, des capteurs et d’autres circuits. En appuyant sur le bouton, vous pouvez faire bouger votre micro:bit ! Le moto:bit se connecte au micro:bit via un SMD mis à jour, connecteur de bord en haut de la carte, ce qui facilite la configuration. Cela crée un moyen pratique d’échanger micro:bits pour la programmation tout en fournissant des connexions fiables à toutes les différentes broches sur le micro:bit. Nous avons également inclus un connecteur d’alimentation coaxial de base sur la moto:bit qui est capable de fournir de l’énergie à tout ce que vous connectez à la carte de support. Caractéristiques : Connecteur Edge plus fiable pour une utilisation facile avec le micro:bit Full H-Bridge pour la commande de deux moteurs Commande des servomoteurs Connecteur Qwiic vertical Port I2C pour étendre les fonctionnalités Gestion de l’alimentation et de la batterie à bord pour le micro:bit'

Lis Plus Moins

Le SparkFun Power Delivery Board utilise un contrôleur autonome pour négocier avec les adaptateurs d’alimentation et passer à une tension supérieure autre que 5V. Il utilise le même adaptateur d’alimentation pour différents projets plutôt que de compter sur plusieurs adaptateurs d’alimentation pour fournir une sortie différente; il peut fournir la carte dans le cadre du système de connexion Qwiic de SparkFun, de sorte que vous n’aurez pas à faire de soudure pour comprendre comment les choses sont orientées. Le SparkFun Power Delivery Board tire parti de la norme de distribution d’alimentation à l’aide d’un contrôleur autonome de STMicroelectronics, le STUSB4500. Le STUSB4500 est un contrôleur de distribution d’alimentation USB qui traite les appareils récepteur de données. Il met en œuvre un algorithme propriétaire pour négocier un contrat de distribution d’électricité avec une source (c.-à-d. une prise murale de distribution d’électricité ou un adaptateur d’alimentation) sans avoir besoin d’un microcontrôleur externe. Cependant, vous aurez besoin d’un microcontrôleur pour configurer la carte. Les profils PDO sont configurés dans une mémoire non volatile intégrée. Le contrôleur fait tout le poids de la négociation de puissance et fournit un moyen facile de configurer sur I2C. Pour configurer la carte, vous aurez besoin d’un bus I2C. Le système Qwiic facilite la connexion de la carte d’alimentation à un microcontrôleur. Selon votre application, vous pouvez également vous connecter au bus I2C via les trous SDA et SCL. Caractéristiques : Plage de tension d’entrée et de sortie de 5-20V Courant de sortie jusqu’à 5A Trois profils d’alimentation configurables Commande automatique de l’évier Type-C™ et USB PD Certifié USB Type-C™ rév. 1.2 et USB PD rév. 2.0 (TID n° 1000133) Surveillance intégrée de la tension VBUS Pilotes de porte de commutation VBUS intégrés (PMOS)'

Lis Plus Moins

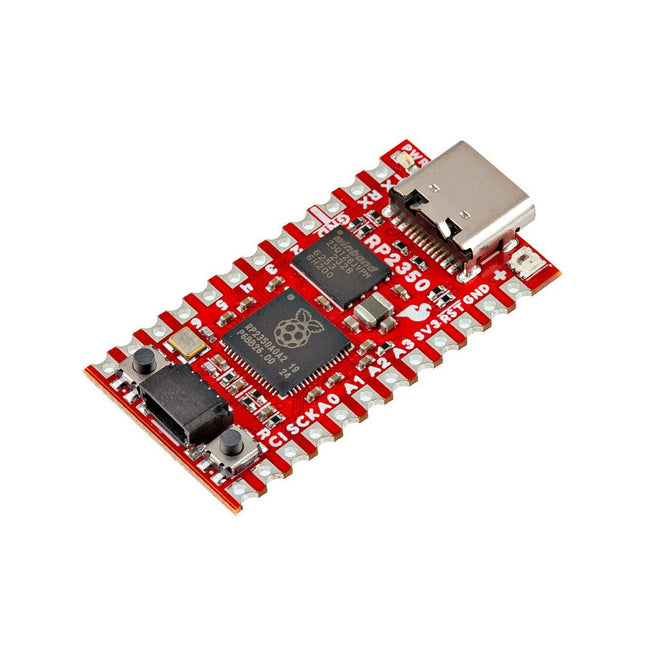

Le SparkFun RP2350 Pro Micro fournit une plate-forme de développement puissante, construite autour du microcontrôleur RP2350. Cette carte utilise le facteur de forme Pro Micro mis à jour. Il comprend un connecteur USB-C, un connecteur Qwiic, une LED RVB adressable WS2812B, des boutons de démarrage et de réinitialisation, un fusible PTC réinitialisable et des plots de soudure PTH et crénelés. Le RP2350 est un microcontrôleur double cœur unique doté de deux processeurs ARM Cortex-M33 et de deux processeurs Hazard3 RISC-V, tous fonctionnant jusqu'à 150 MHz ! Cela ne signifie pas pour autant que le RP2350 est un microcontrôleur quadricœur. Au lieu de cela, les utilisateurs peuvent sélectionner les deux processeurs à exécuter au démarrage. Vous pouvez exécuter deux processeurs du même type ou un de chaque. Le RP2350 dispose également de 520 Ko de SRAM répartis dans dix banques, d'une multitude de périphériques dont deux UART, deux contrôleurs SPI et deux I²C, ainsi que d'un contrôleur USB 1.1 pour la prise en charge des hôtes et des périphériques. Le Pro Micro comprend également deux options de mémoire étendue : 16 Mo de mémoire Flash externe et 8 Mo de PSRAM connectés au contrôleur QSPI du RP2350. Le RP2350 Pro Micro fonctionne avec C/C++ en utilisant les environnements de développement Pico SDK, MicroPython et Arduino. Caractéristiques Microcontrôleur RP2350 8 Mo de PSRAM 16 Mo de Flash Tension d'alimentation USB : 5 V RAW : 5,3 V (max.) Brochage Pro Micro 2x UART 1x SPI 10x GPIO (4 utilisés pour UART1 et UART0) 4x Analogiques Connecteur USB-C Prise en charge des hôtes/périphériques USB 1.1 Connecteur Qwiic Boutons Reset Boot LED LED RVB adressable WS2812 DEL d'alimentation rouge Dimensions : 33 x 17,8 mm Téléchargements Schematic Eagle Files Board Dimensions Hookup Guide RP2350 MicroPython Firmware (Beta 04) SparkFun Pico SDK Library Arduino Pico Arduino Core Datasheet (RP2350) Datasheet (APS6404L PSRAM) RP2350 Product Brief Raspberry Pi RP2350 Microcontroller Documentation Qwiic Info Page GitHub Repository

Lis Plus Moins

Le Sparkfun Qwiic GPIO est un appareil I²C basé sur le TCA9534 I/O Expander IC de Texas Instruments. La carte ajoute huit broches IO que vous pouvez lire et écrire comme n’importe quelle autre broche numérique sur votre contrôleur. Les détails de l’interface I²C ont été pris en compte dans une bibliothèque Arduino afin que vous puissiez appeler des fonctions similaires à pinMode et digitalWrite d’Arduino, vous permettant de vous concentrer sur votre création ! Les broches du TCA9534 sont des bornes de verrouillage faciles à utiliser; ne jamais visser un autre fil à cette place! Les bornes sont relativement spacieuses elles-mêmes, alors n’hésitez pas à fixer plusieurs fils dans une borne de terre ou d’alimentation. Avec trois cavaliers d’adresse personnalisables, vous pouvez avoir jusqu’à huit cartes GPIO Qwiic connectées sur un seul bus permettant jusqu’à 64 broches GPIO supplémentaires ! L’I²C par défaut est 0x27 et peut être modifié en ajustant les cavaliers sur le dos de la carte. Caractéristiques : Huit broches GPIO configurables disponibles Adresse I2C : 0x27 (par défaut) Les broches d’adresse permettent d’utiliser jusqu’à huit cartes sur un seul bus Registre d’inversion de polarité d’entrée Contrôler chaque broche d’E/S individuellement ou en même temps Sortie Open-Drain Active-Low Interrupt Output 2 x connecteurs Qwiic Dimensions : 60,96 mm x 38,10 mm

Lis Plus Moins

Le MLX90640 SparkFun IR Array Breakout dispose d'un réseau 32x24 de capteurs à thermopile qui, essentiellement, génèrent une caméra thermique basse résolution. Grâce à cet outil, vous pouvez observer les températures de surface à une distance considérable avec une précision de ±1,5 °C (dans le meilleur des cas). Cette carte communique via I²C grâce au système Qwiic développé par Sparkfun, qui simplifie le fonctionnement du breakout. Cependant, il existe toujours des broches espacées de 0,1' au cas où vous préféreriez utiliser une planche à pain. Le système SparkFun Qwiic connect est un écosystème de capteurs, d'actionneurs, de blindages et de câbles I²C qui accélèrent le prototypage et vous aident à éviter les erreurs. Toutes les cartes compatibles Qwiic utilisent un connecteur JST à 4 broches commun au pas de 1 mm. Cela réduit les besoins en espace sur le PCB et les connecteurs polarisés vous aident à tout connecter correctement. Ce IR Array Breakout spécifique offre un champ de vision de 110°×75° avec une plage de mesure de température de -40°C ~ 300°C. Le réseau IR MLX90640 est doté de résistances de rappel sur le bus I²C ; les deux peuvent être retirés en coupant les traces sur les cavaliers correspondants à l'arrière du circuit imprimé. Notez que le MLX90640 nécessite des calculs complexes de la part de la plate-forme hôte, donc un Arduino Uno classique (ou équivalent) ne dispose pas de suffisamment de RAM ou de flash pour effectuer les calculs complexes requis pour convertir les données brutes de pixels en données de température. Vous avez besoin d'un microcontrôleur doté de 20 000 octets ou plus de RAM.

Lis Plus Moins

Le Qwiic Mux dispose également de huit adresses configurables, permettant jusqu’à 64 bus I2C sur une connexion. Pour faciliter encore plus l’utilisation de ce multiplexeur, toute la communication est transmise exclusivement via I2C, en utilisant notre système Qwiic pratique. Le Mux Qwiic vous permet également de changer les trois derniers bits de l’octet d’adresse, ce qui permet de sélectionner huit adresses de cavalier si vous avez besoin de mettre plus d’une Breakout Mux Qwiic sur le même port I2C. L’adresse peut être modifiée en ajoutant une soudure à l’un des trois cavaliers ADR. Chaque Breakout SparkFun Qwiic Mux fonctionne entre 1,65 V et 5,5 V, ce qui en fait l’idéal pour toutes les planches Qwiic que nous produisons en interne.

Lis Plus Moins

Le SparkFun Qwiic OpenLog est le cousin plus intelligent et plus beau du très populaire OpenLog, mais nous avons maintenant porté l'interface série d'origine sur I²C ! Grâce aux connecteurs Qwiic ajoutés, vous pouvez connecter en série plusieurs appareils I²C et les connecter tous sans occuper votre port série. Le Qwiic OpenLog peut stocker, ou « enregistrer », d'énormes quantités de données série, agissant comme une sorte de boîte noire pour stocker toutes les données générées par votre projet, à des fins scientifiques ou de débogage. En utilisant notre système Qwiic pratique, vous n'avez pas besoin de souder pour le connecter au reste de votre système. Cependant, nous avons toujours des broches espacées de 0,1' au cas où vous préféreriez utiliser une planche à pain. Comme son prédécesseur, le SparkFun Qwiic OpenLog fonctionne sur un ATmega328, qui fonctionne à 16 MHz grâce au résonateur intégré. L'ATmega328 est sûr d'avoir le chargeur de démarrage Optiboot chargé, permettant à l'OpenLog d'être compatible avec le paramètre de la carte « Arduino Uno » dans l'IDE Arduino. Il est important de savoir que le Qwiic OpenLog consomme environ 2 mA à 6 mA en mode veille (rien à enregistrer). Cependant, lors d'un enregistrement complet, l'OpenLog peut consommer 20 mA à 23 mA selon la carte microSD utilisée. Le Qwiic OpenLog prend également en charge l'étirement d'horloge, ce qui signifie qu'il fonctionnera encore mieux que l'original et enregistrera des données jusqu'à 20 000 octets par seconde à 400 kHz. Si le tampon de réception devient plein, cet OpenLog maintiendra la ligne d'horloge pour informer le maître qu'il est occupé. Une fois que Qwiic OpenLog termine une tâche, il libère l'horloge afin que les données puissent continuer à circuler sans corruption. Pour des performances encore meilleures, OpenLog Artemis est l'outil dont vous avez besoin, avec des vitesses de journalisation allant jusqu'à 500 000 bps. Les fonctions Enregistrement continu des données à 20 000 octets par seconde sans corruption Compatible avec I²C 400 kHz haute vitesse Compatible avec les cartes microSD de 64 Mo à 32 Go (FAT16 ou FAT32) Chargement du chargeur de démarrage Uno afin que la mise à niveau du micrologiciel soit aussi simple que le chargement d'un nouveau croquis Adresses I²C valides : 0x08 à 0x77 2x connexions Qwiic Téléchargements Schème Fichiers Aigle Manuel de connexion Bibliothèque Arduino GitHub

Lis Plus Moins

Le Qwiic pHAT relie le bus I²C (GND, 3.3V, SDA et SCL) de votre Raspberry Pi à un ensemble de connecteurs Qwiic sur la HAT. Étant donné que le système Qwiic permet d’assembler des circuit imprimé avec des adresses différentes, vous pouvez empiler autant de capteurs que vous voulez pour créer une tour de détection ! Le Qwiic pHAT V2.0 dispose de quatre ports de connexion Qwiic (deux sur son côté et deux verticaux), tous sur le même bus I²C. Nous avons également veillé à ajouter une simple borne à vis 5V aux cartes d’alimentation qui peuvent avoir besoin de plus de 3.3V et d’un bouton d’usage général (avec la possibilité d’arrêter le Pi avec un script). Également mis à jour, les trous de montage trouvés sur la carte sont maintenant espacés pour tenir compte de la dimension typique de la carte Qwiic de 1,0' x 1,0'. Ce HAT est compatible avec tout Raspberry Pi qui utilise l’en-tête GPIO 2x20 standard et le NVIDIA Jetson Nano et Google Coral. Caractéristiques : 4 ports de connexion Qwiic 1 bornier à vis tolérant 5V 1 bouton Usage général Tête femelle 40 broches compatible HAT

Lis Plus Moins
