Le lecteur/capteur d'empreintes digitales capacitif Grove est basé sur le module de reconnaissance d'empreintes digitales KCT203 Semiconductor, comprenant un microcontroleur performant, un capteur d'empreintes digitales poussoir RF vertical et un dispositif de détection tactile. Ce module présente de nombreux avantages tels que la petite taille, le modèle d'empreinte digitale, la faible consommation d'énergie, la haute fiabilité, la reconnaissance rapide des empreintes digitales, etc. En outre, il convient de mentionner qu'il y a une belle lumière RGB autour de ce module pour indiquer si la reconnaissance des empreintes digitales est réussie. Le système est équipé d'un algorithme d'empreintes digitales très performant, et la fonction d'auto-apprentissage est remarquable. Après chaque reconnaissance d'empreintes digitales réussie, les dernières valeurs de caractéristiques de défi peuvent être intégrées dans la base de données d'empreintes digitales pour améliorer continuellement les caractéristiques des empreintes digitales, ce qui rend l'expérience meilleure. Applications Dispositifs de verrouillage par empreinte digitale : serrures de porte, coffres-forts, antivols de volant, cadenas, antivols pour armes à feu, etc. Signature par empreinte digitale, système de contrôle d'accès Spécifications CPU GD32 Mémorisation des modèles d'empreintes digitales Max. 100 Connecteur Grove UART Résolution du capteur 508 DPI Pixel du capteur 160 x 160 Taux de faux rejets Taux de fausses acceptations Temps de réponse de la correspondance (mode 1:N) Temps de réponse de la correspondance (mode 1:1) Taille du capteur Φ 14,9 mm Taille du cadre Φ 19 mm Consommation d'énergie Vitesse maximale : ≤40 mA ; veille : ≤ 12 uA Tension de fonctionnement 3,3 V / 5 V Température de fonctionnement -20 ~ 70 ℃ Protection ESD Non-contact 15 KV, contact 8 KV Inclus 1 x Module de reconnaissance d'empreintes digitales à semi-conducteurs KCT203 1 x Câble du capteur 1  x Câble Grove 1x Carte pilote Grove Documentations Fichier eagle du lecteur/capteur d'empreintes digitales capacitif Grove Programme pour le lecteur/capteur d'empreintes digitales capacitif Wiki

Lis (+) (–)

Module de batterie M5Stack pour kit de développement de base ESP32 (750 mAh)

Lis (+) (–)

Tout sur les protocoles et leur mise en œuvre avec Arduino Initialement destiné aux véhicules routiers, le réseau CAN (« Controller Area Network ») et son successeur le réseau CAN FD (« Flexible Data ») ont vu leurs champs d’application s’élargir à de nouveaux domaines. L’industrie propose de nombreux modules microcontrôleurs dotés d’une interface CAN et/ou CAN FD. L’environnement de développement Arduino a démocratisé la programmation de ces modules et il existe des bibliothèques qui implémentent un pilote CAN et/ou un pilote CAN FD. La première partie dresse un rapide historique des réseaux CAN et CAN FD et expose la problématique des lignes de transmission en abordant succinctement leur théorie et présentant des résultats de simulation Spice. La deuxième partie est consacrée au réseau CAN, en détaillant successivement la fonction logique du réseau, les transcepteurs, les contrôleurs, la topologie la plus classique (le bus) et d’autres moins courantes, les répéteurs et les passerelles. Les aspects particuliers du protocole, tels que le bit stuffing, l’arbitrage, les trames d’erreur, la détection des erreurs sont exposés. La discussion de la fiabilité du protocole est illustrée par des exemples mettant en évidence ses faiblesses. La troisième partie présente le protocole CAN FD, ses deux variantes CAN FD ISO et CAN FD non ISO, leurs fiabilités, leurs faiblesses, mises en évidence par des exemples. Différents transcepteurs et contrôleurs CAN FD sont décrits. La quatrième partie est dédiée aux applications : comment utiliser les services d’un pilote, concevoir une messagerie, utiliser un analyseur logique. Deux exemples d’application terminent cette partie. Ce livre s’adresse aux amateurs et aux ingénieurs non spécialistes pour comprendre les possibilités qu’offre un réseau CAN et comment on le met en œuvre. Un enseignant trouvera des informations pour approfondir ses connaissances et pour concevoir des travaux pratiques. Une connaissance des microcontrôleurs, de leur programmation, de l’électronique numérique aidera à la lecture des schémas. La connaissance du langage C++ et du langage de simulation électronique Spice facilitera la compréhension des programmes qui sont décrits dans le livre. Tous les codes source sont disponibles sur le dépôt GitHub de l’auteur. Téléchargements GitHub

Lis (+) (–)

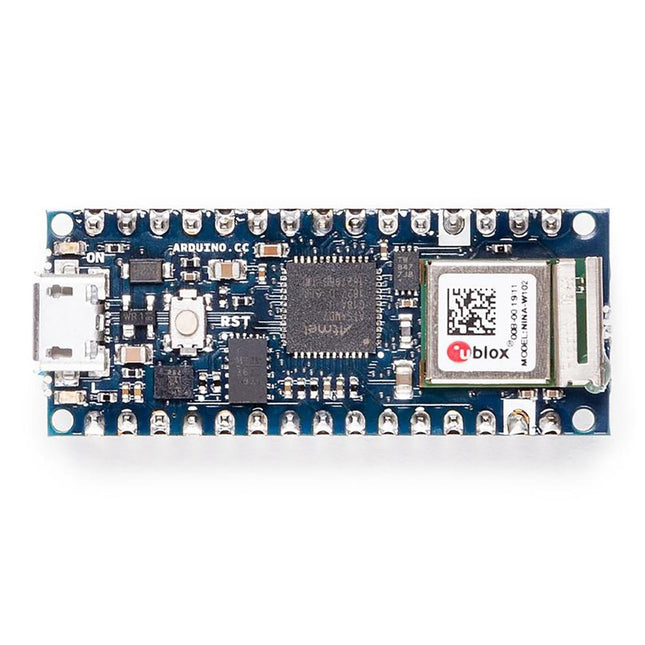

Le processeur principal de la carte est un Arm® Cortex®-M0 32 bits SAMD21 à faible consommation. La connectivité wifi et Bluetooth® est assurée par un module de u-blox, le NINA-W10, un chipset basse consommation fonctionnant dans la gamme 2,4GHz. En outre, la communication sécurisée est assurée par la puce cryptographique ECC608 de Microchip®. En plus de cela, vous trouverez un IMU 6 axes, ce qui rend cette carte parfaite pour les systèmes simples d'alarme vibratoire, les podomètres, le positionnement relatif des robots, etc. Wifi et Arduino IoT Cloud Vous pouvez connecter votre carte à tout type de réseau wifi disponible, ou l'utiliser pour créer votre propre point d'accès Arduino. L'ensemble de nos exemples spécifiques pour la Nano 33 IoT peut être consulté à l'adresse suivante Page de référence de la bibliothèque WiFiNINA. Il est également possible de connecter votre carte à différents services de Cloud, celui d'Arduino entre autres. Voici quelques exemples de la façon dont les cartes Arduino peuvent se connecter à Le cloud ITO d'Arduino : Le cloud IoT d'Arduino est un moyen simple et rapide d'assurer une communication sécurisée pour tous vos objets connectés. Découvrez-leici. Blynk : a projet simplet de notre communauté se connectant à Blynk pour commander votre carte depuis votre téléphone avec peu de code. IFTTT :découvrez un exemple approfondi de de réalisation d'une prise intelligente connectée à IFTTT. AWS IoT Core : nous avons fait cet exemple sur la façon de se connecter à Amazon Web Services. Azure : visitez ce référentiel GitHub expliquant comment connecter un capteur de température au cloud d'Azure. Firebase : vous voulez vous connecter à Firebase de Google, cette bibliothèque Arduino vous guidera à le faire. Microcontrôleur SAMD21 Cortex®-M0+ 32bit microcontrôleur ARM à faible consommation Module radio u-blox NINA-W102 Élément de sécurité ATECC608A Tension de fonctionnement 3,3 V Tension d'entrée 21 V Broches d'E/S numériques 14 Broches PWM 11 DC Current per I/O Pin 7 mA Broches d'entrée analogique 8 1 Interruptions externes Toutes les broches numériques UART 1 SPI 1 I2C 1 Mémoire flash 256 Ko SRAM 32 Ko EEPROM aucune Frequence d'horloge 48 MHz LED_Builtin 13 USB Natif dans le processeur SAMD21 IMU LSM6DS3 Longueur 45 mm Largeur 18 mm Poids 5 g

Lis (+) (–)

Livre de projet GET TO KNOW YOUR TOOLS : une introduction aux notions de base SPACESHIP INTERFACE concevez le panneau de commande de votre vaisseau spatial LOVE-O-METER mesurer votre degré d'ardeur COLOR MIXING LAMP produisez n'importe quelle couleur avec une lampe qui utilise la lumière comme entrée MOOD CUE Indiquez aux gens comment vous vous sentez LIGHT THEREMIN créer un instrument musical dont on joue en agitant les mains KEYBOARD INSTRUMENT jouez de la musique et faites du bruit avec ce clavier DIGITAL HOURGLASS un sablier lumineux qui peut vous empêcher de trop travailler MOTORIZED PINWHEEL une roue de couleur qui vous fera tourner la tête ZOETROPE créer une animation mécanique que vous pouvez jouer en avant ou en inverse CRYSTAL BALL une visite mystique pour répondre à toutes vos questions difficiles KNOCK LOCK tapez le code secret pour ouvrir la porte TOUCHY-FEEL LAMP une lampe qui réagit au toucher TWEAK THE ARDUINO LOGO contrôler votre ordinateur personnel depuis votre Arduino HACKING BUTTONS créez une commande principale pour tous vos appareils! Inclus 1 Livre de projets (170 pages) 1 Arduino Uno 1 Cable USB 1 plaque d'essai 400 points 70 fils de fer 1 Base en bois facile à assembler 1 Connecteur d'une pile 9 V  1 Fils de connexion (noir) 1 Fils de connexion(rouge) 6 Phototransistors 3 Potentiomètre 10 kΩ 10 Boutons-poussoirs 1 Capteur de température [TMP36] 1 Capteur d'inclinaison 1 LCD alphanumérique (16x2 caractères) 1 LED (blanc) 1 LED (RGB) 8 LED (rouge) 8 LED (vert) 8 LED (jaune) 3 LED (bleu) 1 Petir moteur DC 6/9 V 1 Petit servo moteur 1 Piezo capsule  1 Pilote de moteur à pont en H 1 Optocoupleurs  2 Transistors Mosfet 3 Condensateurs 100 uF 5 Diodes  3 Gels transparents 1 Bande de broches mâle (40x1) 20 Résistances 220 Ω 5 Résistances 560 Ω 5 Résistances 1 kΩ 5 Résistances 4.7 kΩ 20 Résistances 10 kΩ 5 Résistances 1 MΩ 5 Résistances 10 MΩ

Lis (+) (–)

Caractéristiques Co-produit par Arduino et Seeed Plug & play sur l'Arduino Uno 10 modules électroniques les plus couramment utilisés Tous les modules sont précâblés sur le circuit imprimé, aucun câblage n'est nécessaire Les leçons en ligne de haute qualité fournies par Arduino Parfait pour l'éducation à STEAM et l'éducation en ligne Inclus Grove - LED Grove - Buzzer Grove - Écran OLED 0,96″ Grove - Bouton Grove - Potentiomètre rotatif Grove - Lumière Grove - Son Grove - Capteur de température & humidité Grove - Capteur de pression d'air Grove - Accélérateur 3 axes 6 Câbles Grove

Lis (+) (–)

Caractéristiques Capteur de CO2 à technologie NDIR : intégré à Sensirion SCD30 Multi-fonction : intègre un capteur de température et d'humidité sur le même module de capteur Haute précision et grande exactitude de mesure : ± (30 ppm + 3%) entre 400 ppm et 10000 ppm Stabilité supérieure : détection à double canal Facile à utiliser pour vos projets : interface numérique I²C, facile à utiliser sur une platine d'essai, compatible avec Grove Meilleur rapport performance/prix Idées d'application Purificateur d'air Surveillance environnementale Système de surveillance environnementale des plantes Station météo Arduino

Lis (+) (–)

L'écran météo SparkFun utilise le capteur d'humidité/température Si7021 , le capteur de pression barométrique MPL3115A2 et le capteur de lumière ALS-PT19 . Le bouclier utilise les bibliothèques Arduino MPL3115A2 et Si7021. Le SparkFun Weather Shield est livré avec deux espaces de connecteur RJ11 inoccupés et un connecteur GPS à 6 broches. Enfin, chaque Weather Shield peut fonctionner de 3,3 V à 16 V et dispose de régulateurs de tension et de traducteurs de signaux intégrés. Pour plus d'informations, consultez la page GitHub , Schémas et fichiers Eagle .

Lis (+) (–)

Grove est une plateforme électronique modulaire de prototypage rapide. Chaque module a une fonction, telle que la détection tactile, la création d'effets audio, etc. Connectez simplement les modules dont vous avez besoin au bouclier de base, vous êtes alors prêt à tester vos idées. Ce Grove - Starter Kit pour Arduino est une version améliorée de notre Grove Starter Kit plus. Nous avons inclus des modules plus courants dans ce kit pour soutenir la construction de votre concept. Les changements: Optimiser la structure des rainures internes, en utilisant la technologie pour rendre nos produits dans des boîtes en plastique plus réguliers et plus protecteurs. Instructions de mise à niveau pour le formulaire d'affiche créative, description plus simplifiée et intuitive pour chaque capteur Grove. Grove LED est passé de trois PCBA distincts à un seul. Mais nous vous fournirons toujours trois couleurs différentes de lampes LED. Pour prendre en compte la jouabilité globale de l'expérience produit, nous avons optimisé les deux capteurs Grove. Mise à niveau du capteur Grove-Sound vers V1.2 ; Mise à niveau du capteur de température Grove vers le nouveau SMD V1.1. La mise à niveau de la ligne de données du câble Grove 24 AWG est un câble Grove 26 AWG, la longueur du fil est ajustée à la longueur du modèle unifié de 200 mm, le nombre a été ajusté à 10. Mise à niveau parfaite de l'écran pour le rétroéclairage Grove-LCD RVB, l'écran couleur permet une expérience de jeu encore améliorée. Liste des pieces: 1x bouclier de base 1x Grove - Rétroéclairage LCD RVB 1x Grove - Relais intelligent 1x Grove - Buzzer 1x Grove - Capteur sonore 1x Grove - Capteur tactile 1x Grove - Capteur d'angle rotatif 1x Grove - Capteur de température 1x Bosquet - LED 1x Grove - Capteur de lumière 1x Bosquet - Bouton 1x DIP LED Bleu-Bleu 1x LED DIP Vert-Vert 1x LED DIP Rouge-Rouge 1x mini-servo 10x câbles grossiers 1x adaptateur 9V vers prise baril 1x Manuel du kit de démarrage Grove 1x boîte en plastique verte Pour tous les utilisateurs de Grove (notamment les débutants), nous mettons à votre disposition des documents PDF d'accompagnement. Téléchargez et lisez l'avant-propos - Mise en route et introduction à Grove avant d'utiliser le produit.

Lis (+) (–)

Vous avez toujours voulu automatiser votre maison ? Ou avoir un jardin intelligent ? La carte Arduino Nicla Vision destinée à l'IdO et compatible avec le cloud vous permet de réaliser votre prochain projet de domotique. Vous pouvez connecter des appareils, visualiser des données, contrôler et partager vos projets depuis n'importe où dans le monde.Nicla Vision combine un puissant processeur double ARM Cortex M7/M4 IC STM32H747AII6 avec une caméra couleur de 2 MP qui prend en charge le TinyML, ainsi qu'un capteur de mouvement intelligent à 6 axes, un microphone intégré et un capteur de distance. Vous pouvez facilement l'inclure dans n'importe quel projet, car elle est conçue pour être compatible avec tous les produits Arduino Portenta et MKR, elle s'intègre entièrement à OpenMV, prend en charge MicroPython et offre également une connectivité WiFi et utilise la technique Bluetooth a basse consommation (BLE). Elle est si compacte — avec son facteur de forme de 22,86 x 22,86 mm — qu'elle peut tenir dans la plupart des configurations, et consomme si peu d'énergie qu'elle peut être alimentée par une batterie pour les applications autonomes.Tout cela fait de Nicla Vision la solution idéale pour développer ou créer des prototypes intégrant le traitement d'images et la vision artificielle, pour le suivi des actifs, la reconnaissance d'objets, la maintenance prédictive et bien plus encore — plus facilement et plus rapidement que jamais. Entraînez-la à repérer les détails, afin que vous puissiez vous concentrer sur l'image globale.Automatisez toutVérifiez que chaque produit est étiqueté avant de quitter la chaîne de production ; ne déverrouillez les portes que pour le personnel autorisé, et seulement s'il porte correctement l'EPI ; utilisez l'IA pour apprendre à Nicla Vision à vérifier régulièrement les compteurs analogiques et à transmettre les données au Cloud ; apprenez à la carte à reconnaître les cultures déshydratées et à activer l'irrigation si nécessaire.Chaque fois que vous devez agir ou prendre une décision en fonction de ce que vous voyez, laissez Nicla Vision visionner, décider et agir pour vous.Sentez-vous visibleInteragissez avec les kiosques avec des gestes simples, créez des expériences immersives, travaillez avec des cobots à vos côtés. Nicla Vision permet aux ordinateurs et aux appareils intelligents de vous voir, de vous reconnaître, de comprendre vos mouvements et de rendre votre vie plus facile, plus sûre, plus efficace, meilleure.Gardez l'œil ouvertLaissez Nicla Vision être vos yeux : elle peut détecter les animaux de l'autre côté de la ferme, elle vous permettra de répondre à votre sonnette même si vous êtes allongé sur la plage, et de vérifier en permanence les vibrations ou l'usure de vos machines industrielles. C'est votre œil toujours ouvert, toujours précis, partout où vous en avez besoin.TéléchargementsSchémasFiche technique

Lis (+) (–)

Apprenez les bases de l'électronique en assemblant manuellement votre Arduino Uno, habituez-vous avec la soudure en montant chaque composant, puis libérez votre créativité avec le seul kit qui devient un synthétiseur ! Le kit Arduino Make-Your-Uno est vraiment le meilleur moyen d'apprendre à souder. Et lorsque vous avez terminé, l'emballage vous permet de construire un synthé et de faire votre musique. Un kit avec tous les composants pour construire votre propre Arduino Uno et un synthétiseur audio. Le kit Make-Your-Uno est accompagné d'un ensemble complet d'instructions dans une plateforme de contenu dédiée. Celles-ci comprennent des vidéos, une visionneuse interactive en 3D permettant de suivre les instructions détaillées, ainsi que la manière de programmer votre carte une fois qu'elle est terminée.. Ce kit contient : Circuit imprimé Make-Your-Uno 1x Carte adapteur USB série. 7x Résistances 1k Ohm. 2x Résistances 10k Ohm. 2x Résistances 1M Ohm. 1x Diode (1N4007) 1x Crystal 16 MHz. 4x Leds jaunes. 1x Leds vertes. 1x Bouton-poussoir. 1x MOSFET. 1x Régulateur LDO (3.3 V). 1x Régulateur LDO (5 V). 3x Condensateurs céramiques (22pF). 3x Condensateurs électrolytiques (47uF). 7x Condensateurs polyesters (100nF). 1x Support pour ATMega 328p. 2x Connecteurs I/O. 1x Connecteur 6 broches. 1x Connecteur jack cylindrique. 1x Microcontrôleur ATmega 328p. Arduino Audio Synth 1x Circuit imprimé Audio Synth. 1x Résistance 100k Ohm. 1x Résistance 10 Ohm. 1x Amplificateur audio (LM386). 1x Condensateur céramique (47nF). 1x Condensateur électrolytique (47uF). 1x Condensateur électrolytique (220uF). 1x Condensateur polyester (100nF). 4x Connecteurs à broches. 6x Potentiomètres 10k Ohm avec boutons en plastique. Pièces de rechange 2x Condensateurs électrolytiques (47uF). 2x Condensateurs polyesters (100nF). 2x Condensateurs céramiques (22pF). 1x Bouton-poussoir. 1x Led jaune. 1x Led verte. Pièces mécaniques 5x Entretoises 12 mm. 11x Entretoises 6 mm. 5x Écrous à visser. 2x Vis 12 mm.

Lis (+) (–)

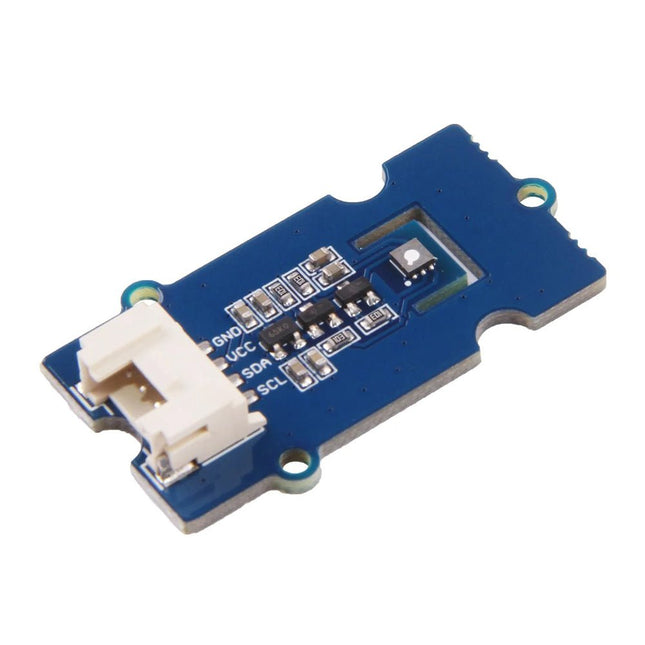

Le Sensirion SGP30 est un capteur de gaz numérique multipixel qui peut être facilement intégré aux purificateurs d'air, à la ventilation à la demande et à d'autres applications IoT. Alimenté par la technologie CMOSens® de Sensirion, il intègre un système de capteurs complet sur une seule puce avec une interface numérique I2C, une microplaque chauffante à température contrôlée et deux signaux prétraités de qualité de l'air intérieur. En tant que premier capteur de gaz à oxyde métallique doté de plusieurs éléments de détection sur une seule puce, le SGP30 fournit des informations plus détaillées sur la qualité de l'air. Caractéristiques Capteur de gaz multipixel pour les applications de qualité de l'air intérieur Excellente stabilité à long terme Interface I2C avec signaux de sortie TVOC et CO2eq Basse consommation énergétique Bande et bobine de module de puce emballées, soudables par refusion Caractéristiques Poids : 9g Batterie : exclusive Tension de fonctionnement : 3,3 V/5 V Plage de sortie : TVOC-0 ppb à 60 000 ppb / CO₂eq - 400 ppm à 60 000 ppm Fréquence d'échantillonnage : 1 Hz

Lis (+) (–)

La carte PROTO est utilisée comme fonction Core Extensions. Compatible avec Arduino et ESP32

Lis (+) (–)

Acquisition de données : Cartographiez l'environnement autour du porteur à l'aide des capteurs intégrés de température, d'humidité et de pression et collectez des données sur les mouvements à l'aide de l'IMU 6 axes et les capteurs de lumière, de gestes et de proximité. Ajoutez facilement d'autres capteurs externes pour capturer plus de données provenant de plus de sources via les connecteurs Grove integrés (x3) Stockage de données : Collectez et stockez toutes les données localement sur une carte SD, ou connectez-vous au Cloud Arduino IoT pour la capture, le stockage et la visualisation des données en temps réel. Visualisation de données : Visualisez localement les sorties des capteurs en temps réel sur l'écran couleur OLED intégré et créez des invites visuelles ou sonores à l'aide des LED et du buzzer intégrés. Contrôle total: Commandez directement les appareils électroniques à faible tension à l'aide des relais intégrés et des cinq boutons tactiles, l'écran intégré offrant une interface pratique sur l'appareil pour un contrôle immédiat.

Lis (+) (–)

Portenta X8 est un SOM puissant, de qualité industrielle, avec un système d'exploitation Linux préchargé, capable d'exécuter des logiciels indépendants du dispositif grâce à son architecture de conteneur modulaire. Profitez de la connectivité Wi-Fi/Bluetooth basse consommation embarquée pour effectuer en toute sécurité les mises à jour OTA du système d'exploitation et des applications. Il s'agit à la base de deux produits industriels en un, avec la puissance de pas moins de 9 cœurs. Mobilisez l'environnement Arduino pour effectuer des tâches en temps réel tandis que Linux se charge du traitement haute performance. Le Portenta X8 est équipé d'un quadri-cœur NXP i.MX 8M Mini Cortex-A53, jusqu'à 1,8 GHz par cœur + 1x Cortex-M4 jusqu'à 400 MHz, plus le STM32H747 de STMicroelectronics à double cœur Cortex-M7 jusqu'à 480 Mhz +M4 32-bit ARM MCU jusqu'à 240 Mhz. Caractéristiques Deux produits industriels en un, combinant la disponibilité des bibliothèques/compétences d'Arduino avec une distribution Linux basée sur des conteneurs. Une densité de calcul exceptionnelle avec un total de 9 cœurs dans un format compact. Architecture multiprocesseur permettant un traitement optimisé en termes de puissance de calcul. Exploitation de langages de programmation populaires comme Python, Java et Ruby, entre autres. Entrées/Sorties en temps réel et contrôle du bus de terrain sur un coeur dédié. Déploiement de puissants algorithmes d'intelligence artificielle et d'apprentissage automatique en périphérie. Mises à jour sécurisées du système d'exploitation et des applications grâce au sans-fil. Sécurité de niveau industriel au niveau matériel, grâce à sa puce cryptographique sur un bus dédié. Exploitez l'écosystème Arduino pour étendre les capacités de Portenta. Implémentation de routage multi-protocoles avec un seul module. Compatible avec d’autres produits Arduino Portenta. Sécurité de niveau industrielle Le Portenta X8 a été conçu avec une sécurité de niveau industriel à l’esprit. Certifié PSA, il comprend l'élément de sécurité matériel NXP SE050C2 pour assurer la génération de clés, l'accélération des opérations cryptographiques et le stockage sécurisé. Il a reçu la certification Arm SystemReady et intègre les services Parsec, ce qui en fait l'un des premiers produits Cassini disponibles pour les développeurs. Le Portenta X8 comprend le système d'exploitation de microplateforme Linux open-source personnalisable, construit selon les meilleures pratiques de l'industrie pour la sécurité de bout en bout, les mises à jour OTA incrémentielles et la gestion de flotte. Utilisant la plateforme DevOps basée sur le cloud de Foundries.io pour réinventer la manière dont les solutions Linux embarquées sont construites, testées, déployées et maintenues, le Portenta X8 bénéficie du service de mise à jour continu de Foundries.io pour la cybersécurité. Ce service garantit une image actualisée contenant tous les correctifs de vulnérabilité, tandis que l'approche des conteneurs dissocie le système d'exploitation de l'application, afin de maintenir l'ensemble du système à jour de manière transparente. Applications Portenta X8 permet aux professionnels de l'informatique, aux intégrateurs de systèmes et aux sociétés de conseil de construire et de dynamiser une grande variété de solutions pour les domaines industriels, et se prête également aux applications d'automatisation des bâtiments et d'agriculture intelligente. Ordinateur de bord connecté pour la fabrication. Véhicules à Guidage Automatique (VGA). Affichage numérique et bornes interactives sécurisées full-HD. Systèmes domotiques au bureau et à la maison. Navigation et contrôle pour l'agriculture intelligente. Analyse comportementale pour les bureaux et les usines. Téléchargement · Fiche technique · Schémas

Lis (+) (–)

Max Carrier transforme les modules Portenta en ordinateurs monocartes ou en circuits de référence qui permettent la mise en œuvre de l'IA de pointe pour des applications industrielles, d'automatisation des bâtiments et de robotique de haute performance. Grâce à des connecteurs haute densité dédiés, la carte peut être associée à Portenta X8 ou H7, ce qui vous permet de prototyper et de déployer facilement vos projets industriels. Cette carte augmente encore les options de connectivité de Portenta avec Fieldbus, LoRa, Cat-M1 et NB-IoT. Parmi les nombreux connecteurs plug-and-play disponibles, on trouve l'Ethernet, l'USB-A, les prises audio, le microSD, le mini-PCIe, le FD-CAN et la série RS232/422/485. Le Max Carrier peut être alimenté par une alimentation externe (6-36 V) ou par une batterie via le connecteur de batterie Li-ion 18650 intégré avec un chargeur de batterie de 3,7 V. Caractéristiques Réalisez facilement des prototypes d'applications industrielles et réduisez les délais de mise sur le marché. Un support puissant offrant des périphériques Portenta (par exemple CAN, RS232/422/485, USB, mPCIe). Options de connectivité multiples (Ethernet, LoRa, CAT-M1, NB-IoT) MicroSD pour l'enregistrement des données Prises audio intégrées (entrée ligne, sortie ligne, entrée micro) Autonome sur batterie Débogueur JTAG intégré via micro-USB (uniquement avec Portenta H7) Caractéristiques techniques Connecteurs Connecteurs haute densité compatibles avec les produits Portenta2x connecteurs USB-A femelle1x connecteur Gigabit Ethernet (RJ45)1x FD-Can sur RJ111x mPCIe1x série RS232/422/485 sur RJ12 Audio 3x prises audio : ligne stéréo entrée/ligne sortie, entrée microConnecteur haut-parleur Mémoire Micro SD Modules sans fil Murata CMWX1ZZABZ-078 LoRaSARA-R412M-02B (Cat.M1/NB-IoT) Températures de fonctionnement -40 °C à plus85 °C (-40° F à 185 °F) Débogage Sonde JLink OB / Blackmagic embarquée Alimentation/batterie Jack d'alimentation pour une alimentation externe (6-36 V)Connecteur de batterie Li-ion 18650 intégré avec chargeur de batterie (3,7 V) Dimensions 101,6 x 101,6 mm (4,0 x 4,0 pouces) Téléchargements Fiche technique Schémas

Lis (+) (–)

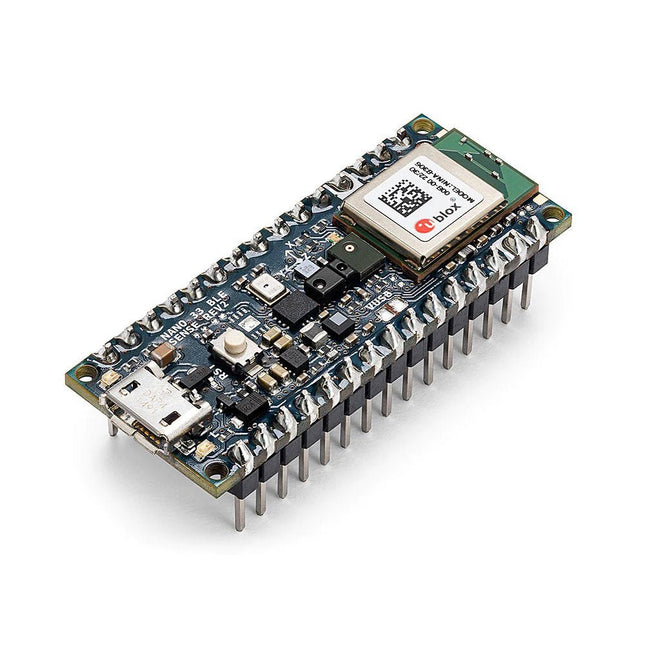

L'Arduino Nano 33 BLE Sense Rev2 avec connecteurs est la carte Arduino 3.3 V prête pour l’IA dans le plus petit facteur de forme disponible avec un ensemble de capteurs qui vous permettra sans aucun matériel externe de commencer à réaliser votre prochain projet, tout de suite. Avec l'Arduino Nano 33 BLE Sense Rev2, vous pouvez : Construire des dispositifs portables qui, grâce à l'IA, peuvent reconnaître les mouvements. Construire un dispositif de surveillance de la température ambiante qui peut suggérer ou modifier des changements dans le thermostat. Construire un dispositif de reconnaissance des gestes ou de la voix en utilisant le microphone ou le capteur de gestes avec les capacités d'IA de la carte. Différences entre Rev1 et Rev2 Remplacement de l'IMU LSM9DS1 (9 axes) par une combinaison de deux IMU (BMI270 - IMU 6 axes et BMM150 - IMU 3 axes). Remplacement du capteur de température et d'humidité HTS221 par le HS3003. Remplacement du microphone MP34DT05 par MP34DT06JTR Remplacement de l'alimentation MPM3610 par MP2322 Ajout d'un cavalier de soudure VUSB sur la partie supérieure de la carte. Nouveau point de test pour USB, SWDIO et SWCLK Caractéristiques Microcontrôlleur nRF52840 (Fiche technique) Tension de fonctionnement 3,3 V Tension d’entrée (limite) 21 V Courrant continu par connecteurs I/O 15 mA Vitesse d’horloge 64 MHz CPU Mémoire Flash 1 MB (nRF52840) SRAM 256 KB (nRF52840) EEPROM None Ports d'entrée/sortie numériques 14 PWM Tous les ports numériques UART 1 SPI 1 I²C 1 Ports d'entrée analogique 8 (ADC 12 bits 200 k échantillons) Ports de sortie analogique Uniquement par PWM (pas de CNA) Interruptions externes Tous les ports numériques LED_BUILTIN 13 USB Natif dans le processeur nRF52840 IMU BMI270 (fiche technique) and BMM150 (fiche technique) Microphone MP34DT06JTR (fiche technique) Geste, lumière, proximité, couleur APDS9960 (fiche technique) Pression barométrique LPS22HB (fiche technique) Température, humidité HS3003 (fiche technique) Downloads fiche technique Schéma

Lis (+) (–)

La carte Breakout de Portenta est conçue pour aider les ingénieurs et les fabricants de matériel informatique à créer des prototypes, ainsi qu’à à tester les connexions et la capacité des dispositifs parmi les cartes de la famille Portenta (par exemple, la Portenta H7). Tous les signaux des connecteurs haute densité deviennent accessibles individuellement, ce qui permet de connecter et de tester rapidement et facilement des composants matériels et des dispositifs externes, comme cela est normalement nécessaire lors du développement en laboratoire. Caractéristiques Interrupteur de mise sous tension. Interrupteur DIP du mode de démarrage. Connecteurs USB-A. RJ45 jusqu’à 1Gb/s. Carte Micro SD. JTAG MIPI 20T avec possibilité de traçage. Alimentation Sauvegarde RTC par pile au lithium CR2032. Bornier d’alimentation externe. E/S Décodez tous les signaux du connecteur haute densité. Les connecteurs HD mâle/femelle permettent une dérivation entre la carte Portenta et la carte shield pour le déboggage des signaux. Compatibilité Connecteur standard Portenta haute densité. Caractéristiques techniques USB port USB-A Ethernet RJ45 jusqu’à 1 Gb/s Emplacement mémoire Micro SD card Débogage JTAG MIPI 20T avec capacité de traçage Connecteurs HD mâle/femelle Pile sauvegarde RTC CR2032 Dimensions 164 x 72 mm Poids 69 g Téléchargements Fiches techniques Schémas Brochage

Lis (+) (–)

Avec ce kit vous pouvez construire tous les projets décrits dans le livre « Mastering the Arduino Uno R4 ». Le kit est livré avec plusieurs LED, des capteurs, des actionneurs et d'autres composants. Ce kit vous permet de prendre un bon départ avec les aspects matériels et logiciels des projets conçus avec le système à microcontrôleur Arduino. Inclus 1x Module lecteur RFID 1x Module d'horloge DS1302 1x Moteur pas à pas 5 V 1x Carte de commande de moteur pas à pas « 2003 » 5x LED verte 5x LED jaune 5x LED rouge 2x Interrupteur à bascule 1x Capteur de flamme 1x Module capteur LM35 1x Récepteur infrarouge 3x Résistances dépendant de la lumière (LDR) 1x Télécommande IR 1x Platine d'essai 4x Bouton poussoir (avec quatre capots) 1x Buzzer 1x Sonnerie piézoélectrique 1x Résistance ajustable (potentiomètre) 1x Registre à décalage 74HC595 1x Afficheur 7 segments 1x Afficheur 7 segments à 4 chiffres 1x Afficheur matriciel 8 x 8 1x Module I²C LCD / 1602 1x Module de température et d'humidité DHT11 1x Module relais 1x Module de son 10x Câble Dupont (20 cm) 20x Câble pour platine d'essai (15 cm) 1x Capteur d'eau 1x Joystick PS2 5x Résistance de 1 kΩ 5x Résistance de 10 kΩ 5x Résistance de 220 Ω 1x Module clavier 4 x 4 1x Servo 9g (25 cm) 1x Carte RFID 1x Module RGB 2x Bouchon de cavalier 1x Broche au pas de 0,1 pouce 1x Pile 9 V DC jack

Lis (+) (–)

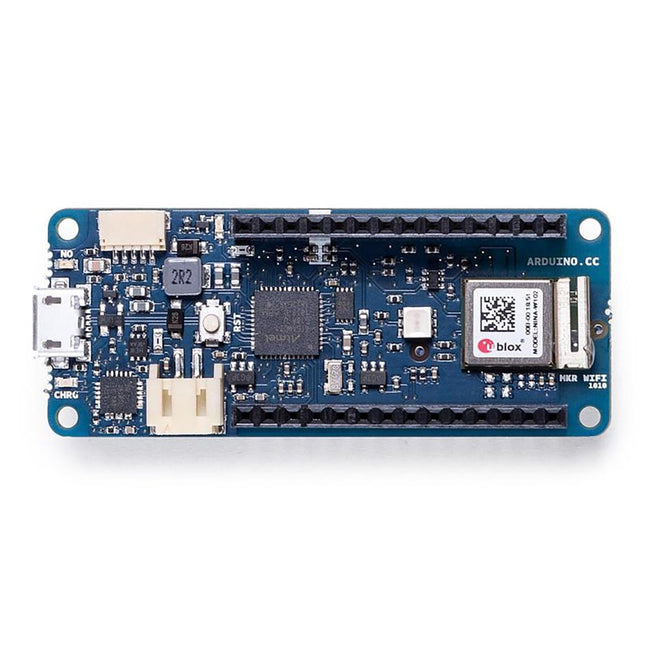

Le processeur principal de la carte est un SAMD21 Arm® Cortex®-M0 32-bit à faible consommation, comme dans les autres cartes de la famille Arduino MKR. La connectivité WiFi et Bluetooth® est assurée par un module de u-blox, NINA-W10, un chipset à faible consommation fonctionnant dans la bande 2,4 GHz. En outre, la communication sécurisée est assurée par la crypto chip ECC508 de Microchip® . En plus, vous trouverez un chargeur de batterie et une LED RGB. Bibliothèque officielle WiFi de Arduino Vous pouvez connecter votre carte se à n'importe quel type de réseau WiFi existant, ou l'utiliser pour créer votre propre point d'accès Arduino. L'ensemble d'exemples spécifiques que nous fournissons pour le MKR WiFi 1010 peut être consulté à  WiFiNINA library reference page. Compatible avec d'autres services Cloud Il est également possible de connecter votre carte à différents services Cloud, dont celui d'Arduino. Voici quelques exemples de la façon dont le MKR WiFi 1010 peut se connecter à: Blynk: a un simple projet de la communauté Arduino se connecter à Blynk pour faire fonctionner votre carte depuis un téléphone avec peu de code. IFTTT: in-depth case of building a smart plug connected to IFTTT AWS IoT Core: Arduino made cet exemple sur comment se connecter à Amazon Web Services Azure: visit ce dépôt GitHub expliquant comment connecter un capteur de température au Cloud d'Azure Firebase: vous voulez vous connecter à Firebase de Google, cette bibliothèque Arduino vous expliquera comment Microcontrôleur SAMD21 Cortex®-M0+ 32bit ARM MCU à faible consommation Module Radio u-blox NINA-W102 Alimentation 5 V Élément sécurisé ATECC508 Batterie supportée Li-Po Single Cell, 3.7 V, 1024 mAh Minimum Tension de fonctionnement 3.3 V Broches E/S numériques 8 Broches PWM 13 UART 1 SPI 1 I2C 1 Broches d'entrée analogique 7 Broches de sortie analogique 1 Interruptions externes 10 Memoire Flash 256 KB SRAM 32 KB EEPROM no Fréquence d'horloge 32.768 kHz, 48 MHz LED_Builtin 6 USB Dispositif USB à pleine vitesse et hôte intégré Longeur 61.5 mm Largeur 25 mm Poids 32 g

Lis (+) (–)

Le guide en ligne comprend des instructions étape par étape pour construire chaque projet et circuit avec les pièces incluses. Un exemple de code est également fourni pour faciliter le démarrage. Les nouveaux concepts et composants introduits dans chaque projet sont expliqués au point d'utilisation, et des conseils de dépannage sont également fournis pour fournir une assistance en cas de problème. Afin de sécuriser le kit pour les débutants, les soudures ont été supprimées. Le kit de l'inventeur SparkFun pour Arduino Uno v4.1 est recommandé à toute personne âgée de 10 ans et plus qui recherche un kit de démarrage Arduino. Compris 1x Arduino Uno 1x support Arduino et planche à pain 1x planche à pain blanche sans soudure 1x mini-tournevis SparkFun 1x écran LCD blanc sur noir (avec en-têtes) 1x pilote de moteur SparkFun (avec en-têtes) 2x roues en caoutchouc 2x moteurs à engrenages 1x petit servo 1x capteur à ultrasons 1x capteur de température TMP36 1x câble USB SparkFun de 6' Fils de liaison 1x photocellule 1x LED tricolore LED rouges, bleues, jaunes et vertes Boutons tactiles rouges, bleus, jaunes et verts 1x pot de garniture 10K 1x mini interrupteur secteur 1x haut-parleur piézo 1x support de pile AA Résistances 330 Ω et 10K Ω

Lis (+) (–)

La meilleure façon de commencer à explorer le monde des appareils connectés en utilisant l'Arduino MKR WiFi 1010. Le pack MKR IoT contient tout ce dont vous avez besoin pour construire vos premiers appareils connectés. Suivez les 5 tutoriels pas à pas que nous avons préparés pour vous et en combinant les composants électroniques inclus dans le pack, vous apprendrez rapidement à construire des appareils qui se connectent au nuage Arduino IoT. Tout ce dont vous avez besoin pour démarrer avec l'IoT Cette offre contient tout le matériel et les logiciels nécessaires pour construire vos premiers appareils IoT sans frais supplémentaires. Construire 5 projets IoT Tous les composants nécessaires pour commencer à construire vos propres projets IoT. En savoir plus sur le cloud Arduino IoT Apprenez non seulement l'électronique, mais aussi les possibilités offertes par le cloud Arduino IoT. Inclus 1x Arduino MKR1000 WiFi (avec connecteurs montés) 6x Phototransistors 1x Capteur d'inclinaison 1x Capteur de température (TMP36) 3x Potentiomètre 1x Capsule Piezo 10x Boutons poussoirs 1x Moteur DC 1x Petit servomoteur 1x LCD alphanumérique (16x2 caractères) 1x Optocoupleurs (4N35) 1x Pilote de moteur à pont en H (L293D) 2x Transistors MOSFET (IRF520) 5x Condensateurs 100uF70x Fils de connexion à âme pleine 1x Câble micro USB 1x Plaque de prototypage 1x LED (blanc brillant) 3x LED (bleu) 1x LED (RGB) 8x LED 5 mm (rouge) 8x LED 5 mm (vert) 8x LED 5 mm (jaune) 1x Bande de connecteurs mâles (4x1) 1x Câbles de liaison (rouge) 1x Câbles de liaison (noirs) 5x Diode 20x Résistances 220 Ω 5x résistances 560 Ω 5x Résistances de 1 kΩ 5x Résistances 4,7 kΩ 20x Résistances 10 kΩ 5x Résistances 1 MΩ 5x résistances 10 MΩ
