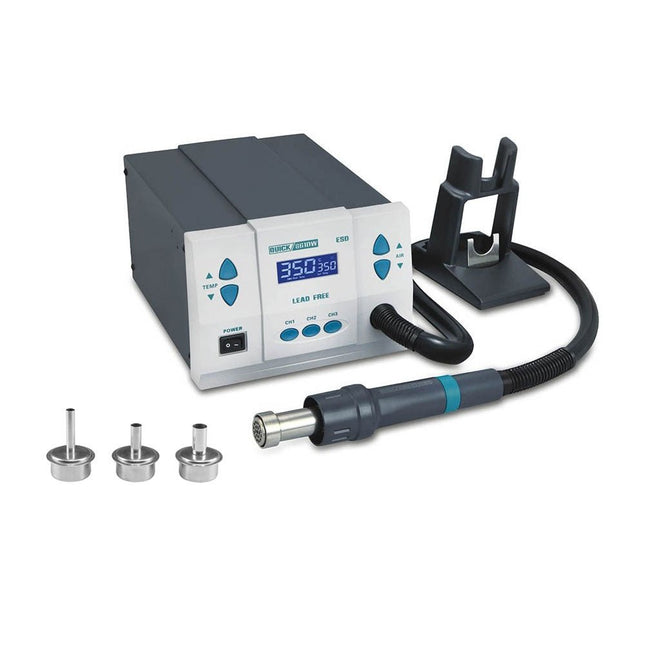

Le Quick 861DW est un poste de soudure à air chaud avancé avec une puissance de chauffe de 1000 W. Il est conçu pour la soudure professionnelle de composants électroniques SMD avec de la soudure sans plomb. Caractéristiques Trois canaux programmables CH1, CH2 et CH3 (pour des volumes d'air et des températures différents). Protection par mot de passe et fonction de verrouillage des boutons. Un interrupteur magnétique situé dans le support permet de mettre automatiquement la station en mode veille lorsqu'elle n'est pas utilisée. Fonctionnement facile en temps réel, fonction de mise en veille automatique disponible, les paramètres peuvent être réglés en mode veille. Capteur en boucle fermée, température contrôlée par un micro-ordinateur ; zéro déclenchement, puissance élevée, augmentation rapide de la température, la température peut être réglée facilement et avec précision, elle n'est pas affectée par la circulation de l'air. Ventilateur vortex sans balais, large gamme de débits d'air réglables, adapté à de nombreuses applications. Fonction de refroidissement automatique disponible, chauffage céramique à longue durée de vie. Caractéristiques Puissance 1000 W Tension de fonctionnement C.A. 200~240 V Plage de température 100-500°C Volume d'air 1-120 classe Débit d'air 50 l/min (maximum) Dimensions de l'appareil 188 x 245 x 135 mm Poids 3,65 kg Téléchargements Manuel

Lis Plus Moins

Learn RC and RL Filters with Hands-On Circuits and Simulation Introduction to Electronic Filters is your comprehensive guide to understanding, designing, and applying first-order electronic filters using resistors, capacitors, and inductors. Whether you are a student, maker, or educator, this book demystifies the theory behind RC and RL filters and bridges the gap between concepts and real-world applications through simulation and experimentation. From the basics of frequency response and phase shift to hands-on breadboard builds and Python-based simulations, this book offers a deeply practical learning experience. You will learn to analyse filters using Bode plots and phasors, and explore applications in audio tone shaping, sensor signal conditioning, noise reduction, and power supply filtering. As you progress, you’ll build, measure, simulate, and tune filters using modern tools like CircuitLab, Python, and the Analog Discovery 3. Each chapter includes thoughtfully crafted activities that reinforce learning by doing – designing filters for specific tasks, simulating dynamic behaviour, and observing how theory translates into performance. Inside you’ll find: A clear introduction to the fundamentals of electronic filters Detailed explanations of RC and RL filters, cutoff frequency, and phase Guided activities using both simulation and hardware tools Real-life applications in audio, sensors, power supplies, and more A beginner-friendly primer on Python and algebra for electronics Whether you’re working through simulations or experimenting with real components on your workbench, this book will help you develop a solid understanding of electronic filters and their role in practical circuits.

Lis Plus Moins

This book is aimed at practising engineers, students and hobbyists. It is intended as a source of reference for hardware and software associated with instrumentation and control engineering. Examples are presented from a range of industries and applications. Throughout the book, circuit diagrams and software listings are described, typical of many measurement and control applications. The hardware and software designs may be used as a basis for application by the reader. The book contains examples of PIC, PLC, PAC and PC programming. All code samples are available to download free of charge from the support website. After an introductory section on control theory and modelling, the text focus is upon software for control system simulation and implementation, with appropriate reference to interfacing, electronic hardware and computing platforms. Introduction to Control Engineering is a sourcebook of solutions for control system applications!

Lis Plus Moins

TRAITEMENT D'IMAGES AVEC LE KIT JETSON NANO DE NVIDIA2e partie : reconnaissance d'imagesELEKTOR JUMPSTARTER – DU NOUVEAUCampagnes à venirTRACEUR GPS À CODE SOURCE OUVERTTraccar cartographie les déplacements de véhicules, sans recours à un serveur tiers du nuageTESTEUR MULTIFONCTION LCR-T7 DE JOY-ITTest de semi-conducteurs passifs, discrets et de télécommandes IRSYNTHÉTISEUR DE BRUITDu bruit à la musique avec le PRBSynth1DÉMARRER EN ÉLECTRONIQUE…Easier than Imagined! ... Continuing with the CoilVOYAGE DANS LES RÉSEAUX NEURONAUX (2E PARTIE)Les neurones logiquesPROBLÈMES DE SÉCURITÉ ? COMBATTEZ LE FEU PAR LE FEU !Extension à mémoire analogique, protégée par ampoule de flash, pour la boîte à témoin d'effractionKIT DU LCR-MÈTRE 2 MHZ D'ELEKTORBALISES BLUETOOTH : LA PRATIQUEGéolocalisation intra murosC PROGRAMMING ON RASPBERRY PIExtrait : communiquer par Wi-FiTEST DE PRÉCONFORMITÉ CEM POUR UN PROJET ALIMENTÉ EN COURANT CONTINUPartie 2 : le matériel et son utilisationPROPELLER 2 DE PARALLAX (5)La fonction de « broche intelligente »MODBUS SANS FIL (PARTIE 1)Matériel et programmationJUNIOR COMPUTEREn forme après 40 ans de sommeilCONSTRUIRE SON PROPRE ÉTALONNEUR DE HAUTE PRÉCISION−10 V à +10 V, 0 à 40 mA, 0,001 %ARDUINO NANO RP2040 CONNECT EN DÉTAILRaspberry Pi RP2040 + Wi-Fi + BluetoothLE CORPS PHYSIQUE DE L'INTELLIGENCE ARTIFICIELLEPROJET 2.0corrections, mises à jour et courriers des lecteursCRÉATION D'INTERFACES GRAPHIQUES EN PYTHON AVEC GUIZEROInstallez la bibliothèque Python guizero et créez vos propres interfaces graphiques.KIT DE MESURE DU CO2 POUR SALLE DE CLASSEMontage à base d'ESP8266, conçu par l'Université des Sciences Appliquées d'Aix-la-ChapelleMK484, RADIORÉTRO PO/GO...Toujours le plaisir de construire !60 ANS D'ELEKTORQue la lumière soit !HEXADOKUThe Original Elektorized Sudoku

Lis Plus Moins

Le Challenger RP2040 WiFi est un petit ordinateur embarqué équipé d'un module WiFi, dans le format populaire Adafruit Feather. Il est basé sur un microcontrôleur RP2040 de la Fondation Raspberry Pi, qui est un Cortex-M0+ à double cœur pouvant fonctionner à une fréquence de 133 MHz. Le RP2040 est associé à une mémoire flash haute vitesse de 8 Mo capable de fournir des données à la vitesse maximale. La mémoire flash peut être utilisée à la fois pour stocker des instructions pour le microcontrôleur et des données dans un système de fichiers. Le fait de disposer d'un système de fichiers facilite le stockage des données dans une approche structurée et facile à programmer. Le module peut être alimenté par une batterie au lithium-polymère connectée par un connecteur standard de 2,0 mm sur le côté de la carte. Un circuit de charge interne vous permet de charger votre batterie rapidement et en toute sécurité. L'appareil est livré avec une résistance de programmation qui règle le courant de charge à 250 mA. Cette résistance peut être remplacée par l'utilisateur pour augmenter ou diminuer le courant de charge, en fonction de la batterie utilisée. La section WiFi de cette carte est basée sur la puce ESP8285 d'Espressif qui est en fait une ESP8266 avec 1 Mo de mémoire flash intégrée dans la puce, ce qui en fait un module WiFi complet ne nécessitant que très peu de composants externes. La ESP8285 est connectée au microcontrôleur par un port série et le fonctionnement est contrôlé par un ensemble de commandes AT standardisées. Spécifications Microcontrôleur RP2040 du Raspberry Pi (Cortex-M0+ double cœur 133 MHz) SPI Un canal SPI I²C Un canal I²C UART Un canal UART (le second UART est utilisé pour la puce WiFi) Entrées analogiques 4 entrées analogiques Contrôleur WLAN ESP8285 d'Espressif (160 MHz single-core Tensilica L106) Mémoire flash 8 Mo, 133 MHz Mémoire SRAM 264 Ko (divisé en 6 banques) Contrôleur USB 2.0 Jusqu'à 12 MBit/s à pleine vitesse (USB 1.1 PHY intégré) Connecteur de batterie JST Pas de 2,0 mm Chargeur LiPo intégré Courant de charge standard de 250 mA LED NeoPixel intégrée LED RVB Dimensions de l'appareil 51 x 23 x 3,2 mm Poids 9 g Téléchargements Fiche technique Fiches de conception Errata des produits

Lis Plus Moins

Le Sensirion SGP30 est un capteur de gaz numérique multipixel qui peut être facilement intégré aux purificateurs d'air, à la ventilation à la demande et à d'autres applications IoT. Alimenté par la technologie CMOSens® de Sensirion, il intègre un système de capteurs complet sur une seule puce avec une interface numérique I2C, une microplaque chauffante à température contrôlée et deux signaux prétraités de qualité de l'air intérieur. En tant que premier capteur de gaz à oxyde métallique doté de plusieurs éléments de détection sur une seule puce, le SGP30 fournit des informations plus détaillées sur la qualité de l'air. Caractéristiques Capteur de gaz multipixel pour les applications de qualité de l'air intérieur Excellente stabilité à long terme Interface I2C avec signaux de sortie TVOC et CO2eq Basse consommation énergétique Bande et bobine de module de puce emballées, soudables par refusion Caractéristiques Poids : 9g Batterie : exclusive Tension de fonctionnement : 3,3 V/5 V Plage de sortie : TVOC-0 ppb à 60 000 ppb / CO₂eq - 400 ppm à 60 000 ppm Fréquence d'échantillonnage : 1 Hz

Lis Plus Moins

La flexibilité du module Artemis commence avec le Core Arduino de SparkFun. Vous pouvez programmer et utiliser le module Artemis comme vous le feriez pour un Uno ou tout autre Arduino. Le premier clignotement est à seulement 5 minutes ! Nous avons construit le Core à partir de zéro, le rendant rapide et aussi léger que possible.Vient ensuite le module lui-même. Mesurant 10 mm x 15 mm, le module Artemis dispose de tous les circuits de support dont vous avez besoin pour utiliser le fantastique processeur Ambiq Apollo3 dans votre prochain projet. Nous sommes fiers de pouvoir dire que le module SparkFun Artemis est le premier module matériel open-source avec les fichiers de conception librement et facilement disponibles. Nous avons soigneusement conçu le module de sorte que la mise en œuvre d'Artemis dans votre conception peut être faite avec des PCB à 2 couches à bas coût et 8mil trace / espace.Fabriqué aux États-Unis sur la ligne de production Boulder de SparkFun, le module Artemis est conçu pour les produits de qualité grand public. Cela différencie vraiment l'Artemis de ses confrères Arduino. Êtes-vous prêt à faire évoluer votre produit? L'Artemis évoluera avec vous au-delà de l'empreinte Uno et de l'IDE Arduino. De plus, l'Artemis dispose d'une couche d'abstraction matérielle HAL avancée (hardware abstraction layer), permettant aux utilisateurs de pousser l'architecture moderne Cortex-M4F à sa limite.Le module SparkFun Artemis est entièrement certifié FCC/IC/CE et est disponible en quantité complète de bande et de bobine. Avec 1M flash et 384k de RAM, vous aurez amplement de place pour votre code. Le module Artemis fonctionne à 48MHz avec un mode turbo de 96MHz disponible et avec Bluetooth pour démarrer !

Lis Plus Moins

Caractéristiques Technologie DDS avancée, sortie de fréquence jusqu'à 250 MHz Taux d'échantillonnage de 1,25 GS/s et résolution de fréquence de 1 μHz Jusqu'à 1 M de longueur de forme d'onde arbitraire Résolution verticale : 14 bits Sortie de forme d'onde complète : 6 groupes de formes d'onde et 152 groupes de formes d'onde arbitraires intégrées Options de modulation complètes : AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, PWM, balayage et rafale Fréquencemètre intégré de haute précision, allant de 100 MHz à 200 MHz SCPI et LabVIEW pris en charge Écran LCD tactile 8'' 800 x 600 pixels Spécifications XDG3102 Canal 2 Sortie de fréquence 100MHz Taux d'échantillonnage 1,25 Géch/s Résolution verticale 14 bits Forme d'onde Forme d'onde standard sinus, carré, impulsion, rampe, bruit et harmonique Forme d'onde arbitraire montée exponentielle, chute exponentielle, sin(x)/x, onde progressive et autres,total de 150 formes d'onde intégrées et forme d'onde arbitraire définie par l'utilisateur Fréquence (résolution 1μHz) Sinus 1µHz - 100MHz Carré 1µHz - 40MHz Impulsion 1µHz - 25MHz Catastrophe 1μHz - 5MHz Harmonique 1µHz - 50MHz Bruit 120 MHz (-3 dB, typique) Forme d'onde arbitraire forme d'onde intégrée : 1uHz - 15MHzForme d'onde définie par l'utilisateur : 1 uHz - 50 MHz Précision ±1 ppm, 0°C - 40°C Amplitude Amplitude (50Ω) 1 mVpp - 10 Vpp (≤40 MHz) ; 1 mVpp - 5 Vpp (≤80 MHz)1 mVpp - 2,5 Vpp (≤120 MHz) ; 1 mVpp - 1Vpp (≤250 MHz) Amplitude (haute impédance) 2 mVpp - 20 Vpp (≤40 MHz) ; 2 mVpp - 10 Vpp (≤80 MHz) ;2 mVpp - 5Vpp (≤120 MHz) ; 2 mVpp - 2Vpp (≤250 MHz) Résolution 1mV ou 4 chiffres Décalage CC Plage (50Ω) ±(5 Vpk - Amplitude Vpp/2) Plage (Z élevé, circuit ouvert) ±(10 Vpk - Amplitude Vpp/2) Précision ±(1 % de |réglage| + 1 mV + Amplitude Vpp x 0,5 %) Résolution 1mV ou 4 chiffres Impédance de charge 50Ω (typique) Précision ±(1 % du réglage + 1 mVpp) (typique, sinusoïdal de 1 kHz, décalage de 0 V) Pureté du spectre d'onde sinusoïdale Distorsion harmoniqueTypique (0dB) C.C - 1 MHz : <-65 dBc1 MHz - 10 MHz : <-60 dBc10 MHz - 120 MHz : <-50 dBc120 MHz - 200 MHz : <-45 dBc Distorsion harmonique totale ＜0,05 %, 10 Hz à 20 kHz, 1 Vc.c. Parasitaire (non harmonique),Typique (0dB) ≤10MHz : <-70dBc>10MHz : <-70dBc + 6dB/octave Bruit de phaseTypique (0 dBm, déviation de 10 kHz) 10 MHz : ≤-110 dBc/Hz Carré Temps de montée/descente <5ns Dépasser <3% Cycle de service 50,0% (fixe) Gigue (rms) 300ps + 100ppm Impulsion Largeur d'impulsion 12ns - 996875s Temps de front montant/fin ≧7ns Dépasser <3% Gigue (rms) 300ps + 100ppm Catastrophe Linéarité ≤1 % de la sortie maximale (typique, 1 kHz, 1 Vpp, 50 % de symétrie) Symétrie 0% à 100% Harmonique Ordre Harmonique ≤16 Type harmonique pair, impair, tout, utilisateur Amplitude harmonique pourrait être réglé pour toutes les harmoniques Phase harmonique Arbitraire Longueur de la forme d'onde 2 points - 1 million de points Résolution verticale 14 bits Temps minimum de montée/descente <7ns Gigue (rms) 3ns Modulation Taper AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, balayage et rafale SUIS Forme d'onde porteuse sinusoïdal, carré, rampe et arbitraire (sauf DC) Source interne externe Forme d'onde modulante sinusoïdal, carré, rampe, bruit et arbitraire Profondeur 0,0% - 100,0% Fréquence de modulation 2 MHz - 100 kHz FM Forme d'onde porteuse sinusoïdal, carré, rampe et arbitraire (sauf DC) Source interne externe Forme d'onde modulante sinusoïdal, carré, rampe, bruit et arbitraire Fréquence de modulation 2 MHz - 100 kHz P.M. Forme d'onde porteuse sinusoïdal, carré, rampe et arbitraire (sauf DC) Source interne externe Forme d'onde modulante sinusoïdal, carré, rampe, bruit et arbitraire Déviation de phase 0° - 180° Fréquence de modulation 2 MHz - 100 kHz MLI Forme d'onde porteuse impulsion Source interne externe Forme d'onde modulante sinusoïdal, carré, rampe, bruit et arbitraire Écart de largeur 0 ~ minimum (rapport d'impulsions, 100 % - rapport d'impulsions) Fréquence de modulation 2 MHz - 100 kHz FSK/3FSK/4FSK Forme d'onde porteuse sinusoïdal, carré, rampe et arbitraire (sauf DC) Source interne externe Forme d'onde modulante carré avec un rapport cyclique de 50 % Fréquence clé 2 MHz - 1 MHz PSK Forme d'onde porteuse sinusoïdal, carré, rampe et arbitraire (sauf DC) Source interne externe Forme d'onde modulante carré avec un rapport cyclique de 50 % Fréquence clé 2 MHz - 1 MHz OSK Forme d'onde porteuse sinusoïdal, carré, rampe et arbitraire (sauf DC) Source interne Temps d'oscillation carré avec un rapport cyclique de 50 % Fréquence clé 2 MHz - 1 MHz DEMANDER Forme d'onde porteuse sinusoïdal, carré, rampe et arbitraire (sauf DC) Source interne externe Forme d'onde modulante carré avec un rapport cyclique de 50 % Fréquence clé 2 MHz - 1 MHz BPSK Forme d'onde porteuse sinusoïdal, carré, rampe et arbitraire (sauf DC) Source interne Forme d'onde modulante carré avec un rapport cyclique de 50 % Fréquence clé 2 MHz - 1 MHz Balayer Forme d'onde porteuse sinusoïdal, carré, rampe et arbitraire (sauf DC) Taper linéaire et log Direction haut et bas Temps de balayage 1 ms à 500 s, ± 0,1 % Source de déclenchement interne, externe et manuel Éclatement Forme d'onde porteuse sinusoïdal, carré, rampe, impulsion et arbitraire (sauf DC) Nombre de rafales 1 à 50 000 périodes, infini, gate Période interne 10 ns - 500 s Source fermée déclencheur externe Compteur de fréquence Fonction période de fréquence, +largeur, -largeur, +devoir et -devoir Gamme de fréquences 100 MHz - 200 MHz Résolution de fréquence 7 chiffres Entrée sortie Afficher Écran LCD tactile 8" 800 x 600 pixels Taper fréquencemètre, entrée de modulation externe,entrée de déclenchement externe,entrée/sortie d'horloge de référence externe Interface de Communication Hôte USB, périphérique USB et réseau local Dimension 340 x 177 x 90 mm Poids (sans colis) 2,50 kg

Lis Plus Moins

Cours complet sur le microcontrôleur ESP32, comprenant une carte d’extension MCU spécialement conçue, des projets pratiques et un guide en ligne complet – idéal pour apprendre le matériel, la programmation et la connectivité étape par étape. Introduction pratique aux systèmes embarqués avec l'ESP32 Ce cours est conçu pour les débutants en systèmes embarqués qui recherchent une approche structurée et concrète pour se lancer. Si vous avez déjà exploré l'électronique générale ou les ressources basées sur Arduino, mais que vous les avez trouvées trop générales ou manquant de conseils pratiques, ce cours offre une alternative plus ciblée. Grâce au kit « ESP32 by Example » (EEK) – un ensemble de composants compacts et abordables comprenant des LED, des capteurs, un écran OLED et un processeur de mouvement – vous travaillerez avec une configuration matérielle cohérente tout au long du cours. Une fois assemblé, l'EEK reste quasiment inchangé, ce qui vous permet de vous concentrer sur l'apprentissage et l'expérimentation sans reconfiguration constante. Sujets abordés : Comprendre et programmer le microcontrôleur ESP32 Écrire et déployer du code avec l’IDE Arduino Explorer les systèmes cyberphysiques, jusqu’au pilotage de drones de base Aucune expérience préalable avec Arduino ou le développement embarqué n’est requise. Chaque section propose des exemples pratiques et des mini-projets conçus pour consolider les concepts clés et encourager une exploration plus approfondie. À la fin de ce cours, vous serez capable non seulement de reproduire les exemples du livre, mais aussi de les enrichir avec vos propres idées et applications. Que vous soyez intéressé par la programmation embarquée, les systèmes interactifs ou le pilotage de drones, ce cours vous offre une approche claire et pratique pour débuter. Ce que vous apprendrez ? Programmation embarquée avec l'ESP32 à l'aide de l'IDE Arduino Acquisition et contrôle en temps réel des données de capteurs via boutons, LED et écrans Interaction gestuelle grâce au capteur de mouvement MPU6050 Intégration d'une manette de jeu Bluetooth et simulation de contrôle de drone Réseaux Wi-Fi et UDP, serveurs web locaux et NTP Communication MQTT avec des plateformes cloud telles qu'AWS et Arduino IoT Comment concevoir et déployer des systèmes IoT complets Idéal pour Étudiants et autodidactes explorant les systèmes embarqués Créateurs et passionnés d'IoT souhaitant perfectionner leurs compétences en matériel Enseignants et formateurs à la recherche de ressources pédagogiques prêtes à l'emploi Développeurs souhaitant aller au-delà des bases de Raspberry Pi ou Arduino Une assistance en cas de besoin Accès aux formateurs via Elektor Academy Forums communautaires utiles et documentation essentielle Que contient la boîte (cours) ? Nouveau livre de 384 pages : « ESP32 by Example » (valeur : 45 €) Kit Elektor ESP32 by Example (EEK) : Carte d’extension pour microcontrôleur avec 6 LED et 6 boutons intégrés + écran OLED, module accéléromètre et gyroscope 3 axes MPU6050 (valeur : 40 €) Carte Adafruit HUZZAH32 – ESP32 Feather MCU (valeur : 30 €) Carte ESP32 Cheap Yellow Display (valeur : 25 €) Capteur d’humidité et de température DHT11 Plaque d'essai Câbles de connexion Câble USB-C Accès au cours complet sur la plateforme d'apprentissage Elektor Academy Pro Vidéos pédagogiques Fichiers de projet Arduino téléchargeables pour chaque module Qu'est-ce qu'Elektor Academy Pro ? Elektor Academy Pro propose des solutions d’apprentissage spécialisées, conçues pour les professionnels, les équipes d’ingénieurs et les experts techniques du secteur de l’électronique et des systèmes embarqués. Elle permet aux individus et aux organisations d’approfondir leurs connaissances pratiques, de perfectionner leurs compétences et de garder une longueur d’avance grâce à des ressources de haute qualité et des outils de formation concrets. Des projets réels aux formations animées par des spécialistes, en passant par des analyses techniques approfondies, Elektor donne aux ingénieurs les moyens de relever les défis actuels du secteur. Notre offre de formation inclut des livres Academy, des coffrets Pro, des webinaires, des conférences et des magazines B2B spécialisés – tous conçus pour favoriser le développement professionnel. Que vous soyez ingénieur, expert R&D ou décideur technique, Elektor Academy Pro fait le lien entre la théorie et la pratique, vous aide à maîtriser les technologies émergentes et à faire progresser l’innovation dans votre entreprise.

Lis Plus Moins

Le Mixer Geek Theremin+ est un instrument de musique électronique amusant et innovant, inspiré du Theremin classique. Contrairement aux instruments traditionnels, le Theremin+ se joue sans contact physique, par des mouvements des mains dans l'air pour contrôler la hauteur et le volume. Le Theremin+ offre une façon passionnante et pratique d'explorer la musique et l'expérimentation sonore. Caractéristiques Prêt à l'emploi dès sa sortie de l'emballage Équipé d'un haut-parleur et d'un écran couleur Navigation et confirmation intuitives par boutons Choisissez parmi plus de 70 sonorités Nombreuses fonctions personnalisables Affichage de la forme d'onde, de la durée, de la fréquence, du volume et de la hauteur de note correspondante (l'affichage peut être désactivé) Alimenté par port USB-C ; compatible avec les batteries externes Conception compacte avec antenne télescopique amovible pour un rangement facile Se connecte à un casque, des enceintes externes ou des appareils d'enregistrement Dimensions : 98 x 70 x 18 mm Inclus 1x Theremin+ Instrument de musique 2x Antennes 1x Câble USB-C

Lis Plus Moins

Le Milk-V Duo 256M est une plateforme de développement embarquée ultra-compacte basée sur la puce SG2002. Il peut exécuter Linux et RTOS, fournissant ainsi une plate-forme fiable, peu coûteuse et hautes performances pour les professionnels, les ODM industriels, les passionnés d'AIoT, les bricoleurs et les créateurs. Cette carte est une version améliorée de Duo avec une augmentation de mémoire à 256 Mo, destinée aux applications exigeant des capacités de mémoire plus importantes. Le SG2002 élève la puissance de calcul à 1,0 TOPS @ INT8. Il permet une commutation transparente entre les architectures RISC-V/ARM et prend en charge le fonctionnement simultané de deux systèmes. De plus, il comprend une gamme d'interfaces GPIO riches telles que SPI, UART, adaptées à un large éventail de développements matériels dans la surveillance intelligente de pointe, notamment des caméras TIP, des judas intelligents, des sonnettes visuelles, et bien plus encore. SG2002 est une puce hautes performances à faible consommation conçue pour divers domaines de produits tels que les caméras IP de surveillance intelligente de pointe, les serrures de porte intelligentes, les sonnettes visuelles et l'intelligence domestique. Il intègre la compression et le décodage vidéo H.264, l'encodage de compression vidéo H.265 et les capacités du FAI. Il prend en charge plusieurs algorithmes d'amélioration et de correction d'image tels que la large plage dynamique HDR, la réduction du bruit 3D, le désembuage et la correction de la distorsion de l'objectif, offrant aux clients une qualité d'image vidéo de qualité professionnelle. La puce intègre également un TPU auto-développé, offrant une puissance de calcul de 1,0 TOPS pour des opérations sur des nombres entiers de 8 bits. Le moteur de planification TPU spécialement conçu fournit efficacement un flux de données à large bande passante pour tous les cœurs de l'unité de traitement tensoriel. De plus, il offre aux utilisateurs un puissant compilateur de modèles d’apprentissage en profondeur et un kit de développement de SDK logiciels. Les principaux frameworks d'apprentissage profond tels que Caffe et Tensorflow peuvent être facilement portés sur sa plate-forme. En outre, il inclut le démarrage de sécurité, les mises à jour sécurisées et le cryptage, fournissant une série de solutions de sécurité allant du développement à la production de masse jusqu'aux applications de produits. La puce intègre un sous-système MCU 8 bits, remplaçant le MCU externe typique pour atteindre les objectifs d'économie de coûts et d'efficacité énergétique. Spécifications SoC SG2002 RISC-V CPU C906 @ 1 Ghz + C906 @ 700 MHz Arm CPU 1x Cortex-A53 @ 1 GHz MCU 8051 @ 6 Ko SRAM Mémoire 256 Mo de DRAM SIP TPU 1.0 TOPS @ INT8 Stockage 1x Connecteur microSD ou 1x SD NAND intégré USB 1x USB-C pour l'alimentation et les données, USB Pads disponibles CSI 1x Connecteur FPC 16P (MIPI CSI 2 voies) Prise en charge des capteurs 5 M @ 30 ips Ethernet Ethernet 100 Mbit/s avec PHY Audio Via des pads GPIO GPIO Jusqu'à 26x pads GPIO Puissance 5 V/1 A Support du système d'exploitation Linux, RTOS Dimensions 21 x 51 mm Téléchargements Documentation GitHub

Lis Plus Moins

Cet ensemble contient 3 buses pour les stations de reprise à air chaud telles que ZD-8922 ou ZD-8968. Inclus 1x Buse à air chaud 79-3911 1x Buse à air chaud 79-3912 1x Buse à air chaud 79-3913

Lis Plus Moins

Conçu dans un souci de commodité et de sécurité, l'Ardi RFID Shield est basé sur le module EM-18, fonctionnant à une fréquence de 125 KHz. Ce bouclier vous permet d'intégrer facilement la technologie RFID (Radio Frequency Identification) dans vos projets, permettant des systèmes de contrôle d'accès transparents et d'identification. Équipé d'un puissant relais opto-isolé à 1 canal, l'Ardi RFID Shield offre une solution de commutation fiable avec une valeur nominale CC maximale de 30 V et 10 A, ainsi qu'une valeur nominale CA de 250 V et 7 A. Que vous ayez besoin de contrôler des lumières , moteurs ou autres appareils haute puissance, ce bouclier fournit la fonctionnalité nécessaire. De plus, l'Ardi RFID Shield est doté d'un buzzer intégré qui peut être utilisé pour le retour audio, permettant une interaction utilisateur et un retour système améliorés. Avec les LED à 2 indications intégrées, vous pouvez facilement surveiller l'état de détection de la carte RFID, l'alimentation électrique et l'activation du relais, fournissant des repères visuels clairs pour le fonctionnement de votre projet. La compatibilité est essentielle et l'Ardi RFID Shield garantit une intégration transparente avec la plateforme Arduino Uno. Associé à un module RFID en lecture seule, ce bouclier ouvre un monde de possibilités pour des applications telles que les systèmes de contrôle d'accès, le suivi des présences, la gestion des stocks, etc. Caractéristiques Petit module compact RFID EM18 125 kHz intégré Relais embarqués de haute qualité Relais avec borne à vis et interfaces NO/NC Blindage compatible avec les MCU 3,3 V et 5 V Alimentation à 3 LED intégrée, état marche/arrêt du relais et état de numérisation RFID Buzzer multi-tonalité intégré pour les alertes audio Se monte directement sur ArdiPi, Ardi32 ou d'autres cartes compatibles Arduino Spécifications Fréquence de fonctionnement RFID : 125 kHz Distance de lecture : 10 cm, selon TAG Antenne intégrée Tension de commutation maximale du relais : 250 V AC/30 V DC Courant de commutation maximum du relais : 7 A/10 A

Lis Plus Moins

Le Portenta C33 est un puissant système-sur-module conçu pour les applications Internet des objets (IdO) à faible coût. Basé sur le microcontrôleur R7FA6M5BH2CBG de Renesas, cette carte partage le même facteur de forme que le Portenta H7 et est rétrocompatible avec celui-ci, la rendant entièrement compatible avec tous les shields et modules Portenta grâce à ses connecteurs haute densité. En tant que dispositif économique, le Portenta C33 est un excellent choix pour les développeurs cherchant à créer des dispositifs et applications IdO avec un budget limité. Que vous construisiez un appareil pour la maison intelligente ou un capteur industriel connecté, le Portenta C33 offre la puissance de traitement et les options de connectivité nécessaires pour mener à bien votre projet. Déployer rapidement des projets alimentés par l'IA devient simple et rapide avec le Portenta C33, en tirant parti d'une vaste gamme de bibliothèques logicielles prêtes à l'emploi et de croquis Arduino disponibles, ainsi que de widgets qui affichent en temps réel les données sur les tableaux de bord basés sur le cloud Arduino IoT. Caractéristiques Idéal pour les applications IdO à faible coût avec connectivité Wi-Fi/Bluetooth LE Prend en charge MicroPython et d'autres langages de programmation de haut niveau Offre une sécurité de qualité industrielle au niveau matériel et des mises à jour de micrologiciel OTA sécurisées Tire parti des bibliothèques logicielles prêtes à l'emploi et des croquis Arduino Parfait pour surveiller et afficher en temps réel les données sur les tableaux de bord basés sur le cloud Arduino IoT Compatible avec les familles Arduino Portenta et MKR Comprend des broches castellated pour les lignes d'assemblage automatiques Performances Économiques Fiable, sécurisé et doté d'une puissance de calcul à la hauteur de sa gamme, le Portenta C33 a été conçu pour offrir aux grandes et petites entreprises de tous les secteurs l'opportunité d'accéder à l'IdO et de bénéficier de niveaux d'efficacité supérieurs et d'automatisation. Applications Le Portenta C33 offre davantage d'applications que jamais aux utilisateurs, en permettant des prototypages rapides plug-and-play et en proposant une solution économique pour les projets à grande échelle dans l'industrie. Passerelle IdO industrielle Surveillance des machines pour suivre les taux d'OEE/OPE Contrôle qualité et assurance en ligne Surveillance de la consommation d'énergie Système de contrôle des appareils Solution de prototypage IdO prête à l'emploi Spécifications Microcontrôleur Renesas R7FA6M5BH2CBG ARM Cortex-M33: Noyau ARM Cortex-M33 jusqu'à 200 MHz 512 Ko de SRAM intégrée 2 Mo de Flash intégrée TrustZone ARM Moteur de chiffrement sécurisé 9 Mémoires externes 16 Mo QSPI Flash USB-C USB-C haute vitesse Connectivité Interface Ethernet 100 Mo (PHY) Wi-Fi Bluetooth Low Energy Interfaces CAN Carte SD ADC GPIO SPI I²S I²C JTAG/SWD Sécurité Élément sécurisé NXP SE050C2 Températures de fonctionnement -40 à +85 °C (-40 à 185 °F) Dimensions 66,04 x 25,40 mm Téléchargements Fiche technique Schémas

Lis Plus Moins

La carte de développement mikroBUS SparkFun RP2040 est une plate-forme hautes performances à faible coût avec des interfaces numériques flexibles dotées du microcontrôleur RP2040 de la Raspberry Pi Foundation. Outre la disposition des broches Thing Plus ou Feather PTH, la carte comprend également un emplacement pour carte microSD, une mémoire flash de 16 Mo (128 Mbits), un connecteur de batterie monocellulaire JST (avec un circuit de charge et un capteur de jauge de carburant), une LED RVB WS2812 adressable. , broches JTAG PTH, quatre trous de montage (vis 4-40), nos connecteurs Qwiic signature et une prise mikroBUS. La norme mikroBUS a été développée par MikroElektronika. Semblable aux interfaces Qwiic et MicroMod, la prise mikroBUS fournit une connexion standardisée pour les cartes Click supplémentaires à connecter à une carte de développement et est composée d'une paire d'embases femelles à 8 broches avec une configuration de broches standardisée. Les broches se composent de trois groupes de broches de communication (SPI, UART et I²C), de six broches supplémentaires (PWM, interruption, entrée analogique, réinitialisation et sélection de puce) et de deux groupes d'alimentation (3,3 V et 5 V). Le RP2040 est pris en charge avec les environnements de développement multiplateformes C/C++ et MicroPython, y compris un accès facile au débogage d'exécution. Il intègre des routines de démarrage UF2 et de virgule flottante dans la puce. Bien que la puce dispose d'une grande quantité de RAM interne, la carte comprend 16 Mo supplémentaires de mémoire flash QSPI externe pour stocker le code du programme. Le RP2040 contient deux processeurs ARM Cortex-M0+ (jusqu'à 133 MHz) et propose : 264 Ko de SRAM intégrée dans six banques 6 IO dédiées pour SPI Flash (supportant XIP) 30 GPIO multifonctions : Matériel dédié aux périphériques couramment utilisés E/S programmables pour une prise en charge étendue des périphériques Quatre canaux ADC 12 bits avec capteur de température interne (jusqu'à 0,5 MSa/s) Fonctionnalité hôte/périphérique USB 1.1 Caractéristiques (Carte de développement SparkFun RP2040 mikroBUS) Microcontrôleur RP2040 de la Raspberry Pi Foundation 18 broches GPIO multifonctions Quatre canaux ADC 12 bits disponibles avec capteur de température interne (500 kSa/s) Jusqu'à huit PWM à 2 canaux Jusqu'à deux UART Jusqu'à deux bus I²C Jusqu'à deux bus SPI Disposition des broches Thing Plus (ou Feather) : 28 broches PTH Connecteur USB-C : Fonctionnalité hôte/périphérique USB 1.1 Connecteur JST 2 broches pour une batterie LiPo (non incluse) : Circuit de charge 500 mA Connecteur JST Qwiic à 4 broches LED : PWR - Indicateur d'alimentation rouge 3,3 V CHG - Indicateur jaune de charge de la batterie 25 - LED bleue d'état/test ( GPIO 25 ) WS2812 - LED RVB adressable ( GPIO 08 ) Boutons: Boot Reset Broches JTAG PTH Mémoire flash QSPI de 16 Mo Emplacement pour carte µSD Prise mikroBUS Dimensions : 3,7' x 1,2' Quatre trous de montage : Compatible vis 4-40 Téléchargements Schématique Fichiers Aigle Dimensions de la carte Guide de connexion Page d'informations Qwiic Référentiel matériel GitHub

Lis Plus Moins

Grove est une plateforme électronique modulaire permettant un prototypage rapide. Chaque module a une fonction, comme la détection du toucher, la création d'un effet audio, etc. Il suffit de brancher les modules dont vous avez besoin sur le bouclier de base, et vous êtes prêt à tester vos idées. Ce Grove Starter Kit pour Arduino est une version améliorée de notre Grove Starter Kit plus. Les modules fréquemment utilisés ont été inclus dans ce kit pour vous aider à créer votre concept. Les changements Optimiser la structure des rainures internes, en utilisant la technologie pour rendre nos produits dans des boîtes en plastique plus réguliers et plus protecteurs. Instructions de mise à niveau pour le formulaire d'affiche créative, description plus simplifiée et intuitive pour chaque capteur Grove. Grove LED est passé de trois PCBA distincts à un seul. Mais nous vous fournirons toujours trois couleurs différentes de lampes LED. Pour prendre en compte la jouabilité globale de l'expérience produit, nous avons optimisé les deux capteurs Grove. Mise à niveau du capteur Grove-Sound vers V1.2 ; Mise à niveau du capteur de température Grove vers le nouveau SMD V1.1. La mise à niveau de la ligne de données du câble Grove 24 AWG est un câble Grove 26 AWG, la longueur du fil est ajustée à la longueur du modèle unifié de 200 mm, le nombre a été ajusté à 10. Mise à niveau parfaite de l'écran pour le rétroéclairage Grove-LCD RVB, l'écran couleur permet une expérience de jeu encore améliorée. Inclus 1x bouclier de base 1x Grove Rétroéclairage LCD RVB 1x Grove Relais intelligent 1x Grove Buzzer 1x Grove Capteur sonore 1x Grove Capteur tactile 1x Grove Capteur d'angle rotatif 1x Grove Capteur de température 1x Bosquet LED 1x Grove Capteur de lumière 1x Bosquet Bouton 1x DIP LED Bleu-Bleu 1x LED DIP Vert-Vert 1x LED DIP Rouge-Rouge 1x mini-servo 10x câbles grossiers 1x adaptateur 9V vers prise baril 1x Manuel du kit de démarrage Grove 1x boîte en plastique verte Téléchargements Schematic (PDF) Schematic (Eagle) Grove Button Source File Grove LED Source File Grove Buzzer Source File Grove Rotary Angle Sensor Source File Grove Relay Source File Base Shield Source File Grove Sound Sensor Source File Grove Buzzer Source File

Lis Plus Moins

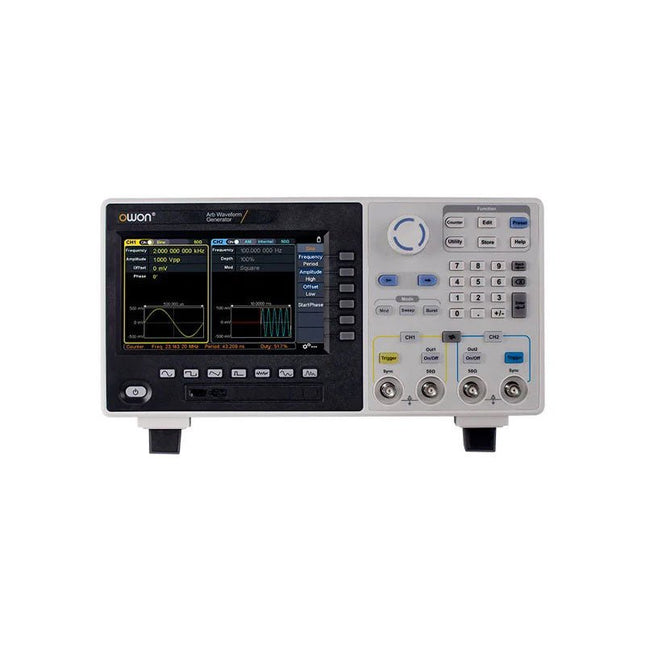

L'OWON XDG2035 à 2 canaux est un générateur de fonctions/formes d'onde capable de générer des signaux avec une fréquence maximale de 35 Hz. Le générateur a une résolution de 1 µHz et un taux d'échantillonnage de 500 MSa/s. L'OWON XDG2035 est capable de générer 6 formes d'onde standard et 150 formes d'onde arbitraires. Avec le logiciel inclus, vous pouvez écrire des fonctions avancées jusqu'à 10 millions de points. Les formes d'onde peuvent être enregistrées dans la mémoire interne du générateur de fonctions à l'aide d'un PC via USB ou LAN. L'OWON XDG2035 prend également en charge les commandes SCPI et LabView. Le générateur de fonctions est doté d'un compteur de fréquence de haute qualité intégré, qui peut fonctionner de 100 à 200 MHz. Caractéristiques Sortie de fréquence maximale de 35 MHz Taux d'échantillonnage de 500 MSa/s, résolution verticale de 1 μHz Résolution verticale de 14 bits, longueur de forme d'onde de 10 Mpts Sortie de formes d'onde complètes : 6 formes d'onde de base et 150 formes d'onde arbitraires intégrées Fonctions de modulation complètes : AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, PWM, balayage et rafale Compteur de fréquence de haute précision intégré, plage prise en charge de 100 à 200 MHz Prise en charge des commandes SCPI et LabVIEW Écran tactile multipoint de 7 pouces (800 x 480 pixels) Spécifications Canal 2 Fréquence de sortie 35 MHz Taux d'échantillonnage 500 MSa/s Résolution verticale 14 bits Forme d'onde Forme d'onde standard sinus, carré, impulsion, rampe, bruit et harmonique Forme d'onde arbitraire montée exponentielle, chute exponentielle, sin(x)/x, onde carrée, et autres, un total de 150 formes d'onde intégrées et une forme d'onde arbitraire définie par l'utilisateur Fréquence (résolution 1 μHz) Sinus 1 µHz à 100 MHz Carré 1 µHz à 30 MHz Impulsion 1 µHz à 25 MHz Rampe 1 µHz à 3 MHz Bruit (-3 dB, typique) 100 MHz Forme d'onde arbitraire 1 µHz à 15 MHz Harmonique 1 µHz à 50 MHz Précision ±2 ppm, 25°C ±5°C Longueur de forme d'onde 2 points - 10M points Amplitude Pour une charge de 50Ω 1 mVpp à 10Vpp (≤25 MHz) ; 1 mVpp à 5Vpp (≤60 MHz) ; 1 mVpp à 2.5Vpp (≤100 MHz) Modulation Type AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM, SUM Compteur de fréquence Fonction Fréquence, période, largeur positive, largeur négative, cycle de marche positif et cycle de marche négatif Plage de fréquence 100 ~ 200 MHz Résolution de fréquence 7 chiffres Entrée/Sortie Mode d'entrée compteur de fréquence, entrée de modulation externe, entrée de déclenchement externe, sortie d'horloge interne, entrée/sortie d'horloge de référence externe Interface de communication Hôte USB, Périphérique USB, LAN, RS232 (en option) Spécifications mécaniques Dimensions 340 x 177 x 90 mm Poids 2,3 kg Inclus 1x OWON XDG2035 1x Cordon d'alimentation 1x CD-ROM 1x Guide de démarrage rapide 1x Câble USB 1x Câble BNC-BNC Téléchargements Guide Rapide

Lis Plus Moins

Le téléchargement intégral de ce numéro est disponible pour nos membres GOLD et GREEN sur le site Elektor Magazine ! Pas encore membre ? Cliquez ici. adaptateur de mesure USBTest du courant et des signaux des ports USB sortie boucle de courant 4-20 mA pour Arduino UnoUne interface de boucle de courant fiable et insensible aux interférences électromagnétiques commande automatique pour aspirateurGardez votre établi propre générateur DDS avec ATtiny testeur d'ampli-op V2Nouveau circuit imprimé – désormais compatible avec les CMS amplificateur audio à tube 550 mWson chaleureux des tubes à vide surveillance des fusiblesavec une LED clignotante préamplificateur RIAA HQExploitez tout le potentiel sonore de vos disques vinyles ! Outil de réglage pour platines vinylesGénérateur de lumière stroboscopique 100–120 Hz basé sur Arduino Elektor Classics : ampli vidéo gradateur à télécommande infrarougeContrôlez votre éclairage avec confort et précision comment utiliser switch…case avec des chaînes de caractères en C++/EDI Arduino détecteur d’aimantsAvec un simple capteur à effet Hall bouton de mise sous tension intelligent pour Raspberry PiUne solution pour Raspberry Pi jusqu’au modèle 4 astuces clés pour makersDes conseils pros pour vos projets projets pratiques avec le timer 555Commande de moteur CC et jeux de rapidité moniteur de charge CA simpleÉconomisez de l'énergie grâce à un appareil simple batteries externes en parallèleTrois jours d’autonomie VFO jusqu’à 15 MHzRéalisation avec un Raspberry Pi Pico accordeur de violon avec ATtiny202 Elektor Classics : ampli vidéo pour TV N&B capacimètre20 pF à 600 nF horloge quasi analogique Mk IIDeux anneaux LED pour les heures et les minutes concevez sans limites(grâce à l’écosystème complet d’Arduino) dé à lampes néon Elektor Classics : indicateur d'accord RTTY solutions matérielles inspirantes pour vos projets ESP Elektor Classics : alimentation 3 A LED RGB avec circuit de commande intégréLumière de précision : les ICLED établissent de nouvelles normes expérience : un Thérémine analogico-numérique ?Combiner des capteurs numériques modernes avec l’intemporel générateur analogique XR2206 carte émetteur-récepteur audio ESP32 (1)Démo : lecture de fichiers WAV depuis une carte SD infographies : Circuits et conception de circuits 2025 petit mixeur audioUne conception polyvalente et modulable minuteur intelligent pour éclairage d’escalierÉconomisez encore plus sur votre facture d’énergie ! modernisez vos voletsContrôlez les systèmes Velux avec un ESP32 et MQTT chauffe-pieds à transistorsConfort économe en énergie le quadricoptère M5Stamp Fly est-il le prochain drone Tello ? (Revue) optimiser la portée Wi-Fi de l’ESP32-C3 SuperMiniUne modification d’antenne simple et efficace station de soudage à air chaud ZD-8968Un outil de travail économique ou uniquement de l'air chaud ? testeur de radar de reculDétecter les pannes du système d’aide au stationnement d’un véhicule

Lis Plus Moins

A Small Basic Approach There are many different PC programming languages available on the market. Some have beautiful names; some have easy to use development tools. Others have incredible power. They all have one thing in common: they assume that you have, or want to have, a knack for technology and difficult to read commands. In this book we take a practical approach to programming. We assume that you simply want to write a PC program, and write it quickly. Not in a professional environment, not in order to start a new career, but for plain and simple fun... or just to get a task done. Therefore we use Small Basic. You will have an application up and running in a matter of minutes. You will understand exactly how it works and be able to write text programs, graphical user interfaces, and advanced drivers. It is so simple; you don't even need to be an adult!

Lis Plus Moins

SUPERCHARGEUR LIPO EN KITChargeur, booster et protecteur LiPo proposé par GreatScott & ElektorMINI CAMÉRA THERMIQUE MTHECAMMinicaméra thermique simple pour localisation de points chauds et froidsBANC D'ESSAI : WELLER WE 1010Station de soudageGAGNANTS DU CONCOURS ELECTRONICA FAST FORWARD 2020GÉNÉ AUDIONUMÉRIQUE DE SIGNAUX DE TEST I2SSinus numérique 1 kHz, à 32 bits, échantillonné à 192 kHz, réglable de 0 à –110 dBRASPBERRY PI AUX COMMANDES DE LA MAISONRPi furète sur 433,92 MHzSIMULE TES CIRCUITS EN LIGNESUR LE VIFEntre ordre et chaosDÉBUTER EN ÉLECTRONIQUE... (5)…est moins difficile qu'on ne l'imagine !OHM SUITE OHMNi CPU ni ALU, juste un opérateur logique NOR à deux transistorsCONNECTEZ VOTRE THERMOSTAT AVEC ESPHOMEUne tentative pour faire de la domotique comme il fautBUREAU D'ÉTUDES – ZONE DD comme développement, comme débrouillardise et dur-à-cuireELLES SONT PETITES MAIS FONT DE BELLES CHOSESLes pépites d'ElektorRASPBERRY PI FULL STACK​RPi et RF24 au cœur d'un réseau de capteursMULTITÂCHE EN PRATIQUE AVEC L'ESP32 (6)Groupes d'événementsANALYSEUR DE PUISSANCE MULTICANALAvec affichage graphique et alphanumérique de la puissance sur 3 canauxCONCEPTION DE FILTRES ANALOGIQUES (3)Filtres passifsBANC D'ESSAI : MODULE DE MESURE SANS FIL JOY-IT VAX-1030NOUVEAU LCR-MÈTRE 50 HZ - 2 MHZ (2)Fonctionnement, étalonnage et microprogrammeERREURS FÉCONDESConseils sur les régulateurs de tension et sur la conception des circuits imprimés, etc.CORRECTIONS, MISES À JOUR ET COURRIER DES LECTEURSJAVA SUR RASPBERRY PIEntretien avec Frank DelporteANALYSE DE DONNÉES ET INTELLIGENCE ARTIFICIELLE EN PYTHONInterpréter les données réelles avec NumPy, pandas et le scikit-learnPROPELLER 2 DE PARALLAX (1)Une découverteOBSERVATOIRE DU MATÉRIEL LIBREÉvaluation communautaire du matériel à source ouverteHEXADOKU

Lis Plus Moins

Le kit de démarrage Pimoroni Explorer est un terrain de jeu d'aventure électronique pour l'informatique physique basé sur la puce RP2350. Il comprend un écran LCD de 2,8 pouces, un haut-parleur, une mini planche à pain et bien plus encore. C'est idéal pour bricoler, expérimenter et construire de petits prototypes. Caractéristiques Mini maquette pour le câblage des composants En-têtes de servo Entrées analogiques Haut-parleur intégré De nombreuses entrées/sorties à usage général Connecteurs pour attacher des câbles crocodiles Connecteurs Qw/ST pour connecter des répartitions I²C Spécificités Alimenté par RP2350B (Dual Arm Cortex-M33 fonctionnant jusqu'à 150 MHz avec 520 Ko de SRAM) 16 Mo de mémoire flash QSPI compatible XiP Écran LCD IPS de 2,8 pouces (320 x 240 pixels) CI pilote : ST7789V Luminance : 250 cd/m² Zone active : 43,2 x 57,5 mm Connecteur USB-C pour la programmation et l'alimentation Mini-planche à pain Haut-parleur piézo 6 commutateurs contrôlables par l'utilisateur Boutons de réinitialisation et de démarrage En-têtes GPIO faciles d'accès (6 GPIO et 3 ADC, plus alimentation et mise à la terre de 3,3 V) 6 bornes à pince crocodile (3 ADC, plus une alimentation et une masse de 3,3 V) 4 sorties servo à 3 broches 2 connecteurs Qw/ST (Qwiic/STEMMA QT) Connecteur JST-PH à 2 broches pour ajouter une batterie Emplacement pour cordon ! Comprend 2 pieds de support de bureau Entièrement assemblé (aucune soudure requise) Programmable avec C/C++ ou MicroPython Inclus 1x Pimoroni Explorer 1x Multi-Sensor Stick : une nouvelle suite de super capteurs tout-en-un sophistiquée pour la détection de l'environnement, de la lumière et des mouvements Sélection de LED de différentes couleurs avec lesquelles clignoter (notamment rouge, jaune, vert, bleu, blanc et RVB) 1x Ootentiomètre (pour les divertissements analogiques) 3x Interrupteurs de 12 mm avec capuchons de couleurs différentes 2x Servos à rotation continue 2x Roues de 60 mm à fixer sur vos servos 1x Support de pile AAA (piles non incluses) 1x Velcro pour coller le support de batterie à l'arrière de l'Explorer 20 Câbles de connexion broche à broche et 20x broche à prise pour établir des connexions sur votre maquette 1x Câble Qw/ST pour brancher le Multi-Sensor Stick 1x Câble USB-C en silicone Téléchargements GitHub Schematic

Lis Plus Moins

Le SparkFun RP2350 Pro Micro fournit une plate-forme de développement puissante, construite autour du microcontrôleur RP2350. Cette carte utilise le facteur de forme Pro Micro mis à jour. Il comprend un connecteur USB-C, un connecteur Qwiic, une LED RVB adressable WS2812B, des boutons de démarrage et de réinitialisation, un fusible PTC réinitialisable et des plots de soudure PTH et crénelés. Le RP2350 est un microcontrôleur double cœur unique doté de deux processeurs ARM Cortex-M33 et de deux processeurs Hazard3 RISC-V, tous fonctionnant jusqu'à 150 MHz ! Cela ne signifie pas pour autant que le RP2350 est un microcontrôleur quadricœur. Au lieu de cela, les utilisateurs peuvent sélectionner les deux processeurs à exécuter au démarrage. Vous pouvez exécuter deux processeurs du même type ou un de chaque. Le RP2350 dispose également de 520 Ko de SRAM répartis dans dix banques, d'une multitude de périphériques dont deux UART, deux contrôleurs SPI et deux I²C, ainsi que d'un contrôleur USB 1.1 pour la prise en charge des hôtes et des périphériques. Le Pro Micro comprend également deux options de mémoire étendue : 16 Mo de mémoire Flash externe et 8 Mo de PSRAM connectés au contrôleur QSPI du RP2350. Le RP2350 Pro Micro fonctionne avec C/C++ en utilisant les environnements de développement Pico SDK, MicroPython et Arduino. Caractéristiques Microcontrôleur RP2350 8 Mo de PSRAM 16 Mo de Flash Tension d'alimentation USB : 5 V RAW : 5,3 V (max.) Brochage Pro Micro 2x UART 1x SPI 10x GPIO (4 utilisés pour UART1 et UART0) 4x Analogiques Connecteur USB-C Prise en charge des hôtes/périphériques USB 1.1 Connecteur Qwiic Boutons Reset Boot LED LED RVB adressable WS2812 DEL d'alimentation rouge Dimensions : 33 x 17,8 mm Téléchargements Schematic Eagle Files Board Dimensions Hookup Guide RP2350 MicroPython Firmware (Beta 04) SparkFun Pico SDK Library Arduino Pico Arduino Core Datasheet (RP2350) Datasheet (APS6404L PSRAM) RP2350 Product Brief Raspberry Pi RP2350 Microcontroller Documentation Qwiic Info Page GitHub Repository

Lis Plus Moins

The FRDM-MCXN947 is a compact and versatile development board designed for rapid prototyping with MCX N94 and N54 microcontrollers. It features industry-standard headers for easy access to the MCU's I/Os, integrated open-standard serial interfaces, external flash memory, and an onboard MCU-Link debugger. Spécifications Microcontroller MCX-N947 Dual Arm Cortex-M33 cores @ 150 MHz each with optimized performance efficiency, up to 2 MB dual-bank flash with optional full ECC RAM, External flash Accelerators: Neural Processing Unit, PowerQuad, Smart DMA, etc. Memory Expansion *DNP Micro SD card socket Connectivity Ethernet Phy and connector HS USB-C connectors SPI/I²C/UART connector (PMOD/mikroBUS, DNP) WiFi connector (PMOD/mikroBUS, DNP) CAN-FD transceiver Debug On-board MCU-Link debugger with CMSIS-DAP JTAG/SWD connector Sensor P3T1755 I³C/I²C Temp Sensor, Touch Pad Expansion Options Arduino Header (with FRDM expansion rows) FRDM Header FlexIO/LCD Header SmartDMA/Camera Header Pmod *DNP mikroBUS User Interface RGB user LED, plus Reset, ISP, Wakeup buttons Inclus 1x FRDM-MCXN947 Development Board 1x USB-C Cable 1x Quick Start Guide Téléchargements Datasheet Block diagram
