307 schémas d'électronique analogique, logique ou numérique, tous signés Elektor. Voici une mine d'idées, de trouvailles et d'astuces. Beaucoup sont présentés sous une forme assez élaborée, avec plan détaillé, dessin du circuit imprimé, liste des compositions complètes et circuit imprimé... ces célèbres dessins sont à la base d'une grande partie de la réputation de l'Électricien. Tous les domaines de prédilection de l'électronique sont abordés : audio, vidéo, auto, moto, vélo, maison, loisirs, HF, mesure, test, alimentation et micro-informatique. Depuis le processus de production de la série, les 307 circuits sont une véritable ligne directrice pour l'électronique moderne, source des idées originales qui guident le processus de travail sur les variantes. Recevez les articles qui intéressent le nombre de doubles publiés dans la revue d'Elektor, publiés par la tradition du présent et publiés, et le nombre d'appels de Hors-Gabarit, conformes aux exceptions en vigueur. Voici les domaines familiaux et les usages de l'électronique : alimentations, régulateurs et chargeurs audio Video communication hautes fréquences informatique jeux & modélisme maison et automobile mesurer et tester processeur et contrôleur

Lis Plus Moins

Ce module de gestion d'alimentation solaire est conçu pour une panneau solaire de 6~24 V. Il peut charger une batterie Li rechargeable de 3.7 V via le panneau solaire ou une connexion USB, et fournit une sortie régulée de 5 V/1 A ou 3.3 V/1 A. Le module est doté de la fonction MPPT (Maximum Power Point Tracking) et de circuits de protection multiples, ce qui lui permet de fonctionner avec une efficacité élevée, une stabilité et une sécurité. Il convient aux projets alimentés par l'énergie solaire, aux objets connectés (IoT) à faible consommation d'énergie et à d'autres projets de protection de l'environnement. Caractéristiques Prend en charge la fonction MPPT (Maximum Power Point Tracking), maximisant l'efficacité du panneau solaire Prend en charge la charge de la batterie via le panneau solaire ou USB Pour panneau solaire de 6~24 V, entrée jack DC-002 ou borne à vis Bouton de réglage MPPT sur la carte, pour améliorer l'efficacité de charge Deux interfaces de sortie d'alimentation sur la carte : port USB pour une sortie de 5 V, connecteur à broches pour une sortie de 3.3 V ou 5 V Condensateur électrolytique en aluminium de grande capacité et condensateur céramique SMD sur la carte, pour réduire les ondulations et assurer une performance stable Support de batterie 14500 et connecteur de batterie PH2.0, pour connecter différents types de batteries Li rechargeables de 3.7 V Plusieurs indicateurs LED pour surveiller l'état du panneau solaire et de la batterie Circuits de protection multiples : surcharge / décharge excessive / protection contre les inversions / surchauffe / surintensité, pour une utilisation stable et sûre Spécifications Entrée solaire 6~24 V (6 V par défaut) Recharge USB Batterie Batterie Li-ion 3.7 V 850mAh 14500 (non incluse) Entrée USB 5 V (Micro USB) Sortie 5 V 5 V/1 A (USB), 3.3 V/1 A (broches) Tension de coupure de recharge 4.2 V ±1％ Tension de protection de décharge excessive 2.9 V ±1％ Efficacité de recharge via panneau solaire ~78% Efficacité de recharge via USB ~82% Efficacité de sortie des batteries ~86% Courant de repos (max) Température de fonctionnement -40°C ~ 85°C Dimensions 65.2 x 56.2 x 22.9 mm Note : Batterie 14500 non incluse. Téléchargements Wiki

Lis Plus Moins

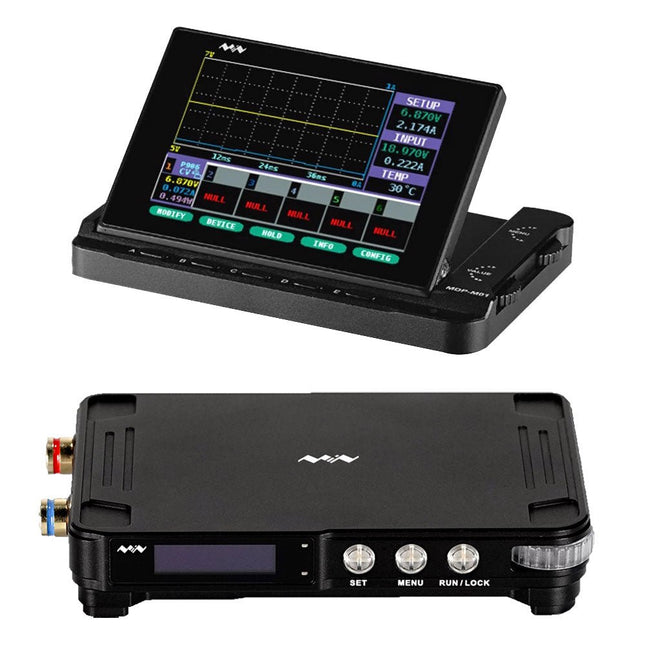

Le MDP (Mini Digital Power System) est un système d'alimentation linéaire programmable en courant continu basé sur une conception modulaire, capable de connecter différents modules pour les utiliser selon les besoins. Le MDP-XP se compose d'un module de contrôle d'affichage (MDP-M01) et d'un module d'alimentation numérique (MDP-P906). Grâce à une connexion sans fil de 2,4 GHz, il permet de combiner librement plusieurs canaux à une puissance de 300 W par canal. Le MDP-XP est une alimentation CC linéaire programmable très rentable, dotée d'indicateurs, d'une stabilité, d'une fiabilité et d'une interface utilisateur distincte comparables à ceux des alimentations professionnelles ; il offre également une sortie programmable, une sortie temporelle, un contrôle séquentiel, une compensation automatique et d'autres fonctions puissantes, de manière à répondre à des besoins d'essai diversifiés. Module de contrôle de l'affichage MDP-M01 : équipé d'un écran TFT de 2,8 pouces, il peut afficher la forme d'onde tension-courant en temps réel, prendre en charge les statistiques de données, s'associer automatiquement à six sous-modules (modules de puissance numériques) et les contrôler. Il est doté de deux molettes et d'un système de défilement à 90 degrés, d'une conception conviviale. Module de puissance numérique MDP-P906 : sortie linéaire à haut rendement, onde d'ondulation de 0,25 mV, réponse transitoire à grande vitesse et prise en charge d'un réglage précis. Specifications (MDP-M01) Taille de l’écran 2,8' TFT Résolution de l’écran 240 x 320 Alimentation Entrée d'alimentation micro USB, ou alimentation du sous-module par un câble d'alimentation dédié Entrée CC 5 V/0,3 A Autres fonctions Peut contrôler jusqu'à 6 sous-modules Mise à jour du logiciel par Micro USB Dimensions 107 x 66 x 13,6 mm Poids 133 g Specifications (MDP-P906) Entrée CC 4,2-30 V/14 A (Max) QC 3,0/PD2,0, 20 V/5 A (Max) Sortie 0-30 V/0-10 A, 300 W (Max) Efficacité de la conversion 95% Résolution de sortie 10 mV/2 mA, jusqu'à 1 mV/1 mA via le module de contrôle de l'affichage Précision de la sortie 0.03%+5 mV0.05%+2 mV Taux d'ajustement Taux d'ajustement de la charge Ondulation et bruit rms, 3 mVpp ; 2 mArms Réponse transitoire Protections de sécurité Protection contre les surtensions d'entrée, les sous-tensions, les inversions de connexion, les surintensités de sortie, les retours d'eau et les surchauffes. Autres Arrêt automatique et passage en mode micro-alimentation Prise en charge de la mise à jour du micrologiciel par USB Dimensions 112 x 66 x 20 mm Poids 181 g Inclus MDP-M01 1x Moniteur numérique intelligent MDP-M01 1x Câble (prise 2,5 mm vers Micro USB) MDP-P906 1x Alimentation numérique MDP-P906 2x Câble de sortie 1x Manuel de l'utilisateur Téléchargements MDP-M01 User Manual v3.4 MDP-P906 User Manual v1.1 Firmware v1.32

Lis Plus Moins

Pimoroni Pico LiPo est alimenté et programmable via USB-C et est livré avec 16 Mo de flash QSPI (XiP). Avec le connecteur Qwiic/STEMMA QT, vous pouvez connecter toute une série de capteurs et de sorties différents, ainsi qu'un connecteur de débogage si vous souhaitez effectuer votre programmation à l'aide d'un débogueur SWD. Il y a un bouton marche/arrêt et un bouton BOOTSEL, qui peuvent également être utilisés comme interrupteur utilisateur. Pimoroni Pico LiPo dispose également d'une gestion de batterie LiPo/LiIon intégrée – le circuit de charge intégré signifie que charger votre batterie est aussi simple que de brancher votre Pimoroni Pico Lipo via USB. Deux voyants LED connectés au circuit de la batterie vous tiennent informé de l'état marche/arrêt et de l'état de charge et il est compatible avec toutes nos batteries LiPo, LiIon et LiPo haute capacité. Programmable avec C++, MicroPython ou CircuitPython, Pimoroni Pico LiPo est la centrale parfaite pour vos projets portables. Caractéristiques Alimenté par RP2040 Double ARM Cortex M0+ fonctionnant jusqu'à 133 MHz 264 Ko ou SRAM 16 Mo de mémoire flash QSPI prenant en charge XiP Chargeur MCP73831 avec courant de charge 215 mA ( fiche technique ) Protecteur de batterie XB6096I2S ( fiche technique ) Connecteur USB-C pour l'alimentation, la programmation et le transfert de données Connecteur Qw-ST (Qwiic / STEMMA QT) 4 broches Connecteur de débogage à 3 broches (JST-SH) Connecteur batterie JST PH 2 pôles, avec polarité marquée sur la carte Commutateur pour l'entrée de base (double la sélection DFU au démarrage) Bouton d'alimentation Indicateurs LED d'alimentation, de charge et d'utilisateur Régulateur 3V3 intégré (sortie de courant maximale du régulateur 600 mA) Plage de tension d'entrée 3 - 5,5 V Compatible avec les modules complémentaires Raspberry Pi Pico Dimensions : environ 53 x 21 x 8 mm (L x L x H, connecteurs compris) Téléchargements CircuitPython Guide de démarrage avec CircuitPython

Lis Plus Moins

Le kit d'extension ajoute 5 capteurs et modules supplémentaires à votre valise d'expérimentation. Les connexions requises sont fournies par la carte Port-Doubler. L'ensemble comprend un ADC, un potentiomètre linéaire, un module joystick, un capteur magnétique, un capteur de pression et de température, la carte Port-Doubler, une maquette et un jeu de câbles. Avec la carte Port-Doubler, vous pouvez désormais également connecter vos propres projets au Raspberry Pi et au Joy-Pi, élargissant ainsi considérablement la gamme d'applications. Caractéristiques ADC (pour connecter des capteurs analogiques) : précision 4 canaux 12 bits (ADS1115) Potentiomètre linéaire : 10 kΩ Capteur magnétique : capteur Hall magnétique linéaire (49E) Capteur de pression et de température : BMP280 Joystick : module joystick analogique à 2 axes avec bouton Inclus Carte doubleur de port Module manette de jeu CDA Capteur de pression et de température Potentiomètre linéaire Capteur magnétique Jeu de câbles Planche à pain

Lis Plus Moins

L'OKdo E1 est une carte de développement à très faible coût basée sur le microcontrôleur Arm Cortex-M33 double cœur NXP LPC55S69JBD100. La carte E1 est parfaite pour l'IoT industriel, le contrôle et l'automatisation des bâtiments, l'électronique grand public et les applications générales intégrées et sécurisées. Caractéristiques Processeur avec Arm TrustZone, unité à virgule flottante (FPU) et unité de protection de la mémoire (MPU) Coprocesseur CASPER Crypto pour permettre l'accélération matérielle de certains algorithmes cryptographiques asymétriques Accélérateur matériel PowerQuad pour les fonctions DSP à virgule fixe et flottante Fonction physique non clonable (PUF) SRAM pour la génération, le stockage et la reconstruction de clés Module PRINCE pour le cryptage et le décryptage en temps réel des données flash Moteurs AES-256 et SHA2 Jusqu'à neuf interfaces Flexcomm. Chaque interface Flexcomm peut être sélectionnée par logiciel pour être une interface USART, SPI, I²C et I²S Contrôleur hôte/périphérique USB 2.0 haute vitesse avec PHY sur puce Contrôleur hôte/périphérique USB 2.0 pleine vitesse avec PHY sur puce Jusqu'à 64 GPIO Interface de carte d'entrée/sortie numérique sécurisée (SD/MMC et SDIO) Caractéristiques Microcontrôleur flash LPC55S69JBD100 640 Ko Débogueur CMSIS-DAP v1.0.7 intégré basé sur LPC11U35 La PLL interne prend en charge un fonctionnement jusqu'à 100 MHz, 16 MHz peuvent être montés pour un fonctionnement complet à 150 MHz. SRAM 320 Ko Cristal 32 kHz pour horloge en temps réel 4 commutateurs utilisateur LED 3 couleurs Connecteur USB utilisateur Connecteurs d'extension 2 voies 16 voies UART sur port COM virtuel USB

Lis Plus Moins

Le VL53L1X de STMicroelectronics utilise un VCSEL (Vertical Cavity Surface Emitting Laser - Diode laser à cavité verticale émettant par la surface) pour émettre un laser infrarouge afin de chronométrer la réflexion vers la cible. Cela signifie que vous pourrez mesurer la distance à un objet de 40 mm à 4 m de distance avec une résolution millimétrique ! Pour faciliter encore plus la lecture de vos mesures, toute la communication se fait exclusivement via I2C, en utilisant notre système Qwiic pratique, donc aucune soudure n'est nécessaire pour le connecter au reste de votre système. Cependant, nous avons toujours des broches espacées de 0,1" au cas où vous préféreriez utiliser une platine d'expérimentation. Chaque capteur VL53L1X a une résolution de 1mm avec une précision de +/-5mm, et la distance de lecture minimale de ce capteur est de 4cm. Le champ de vision de ce petit circuit imprimé est assez étroit à 15°-27° avec une fréquence de lecture allant jusqu'à 50Hz. Assurez-vous d'alimenter cette carte de façon appropriée, car elle aura besoin de 2,6V-3,5V pour fonctionner. Enfin, veillez à retirer l'autocollant de protection sur le VL53L1X avant de l'utiliser, sinon vous risquez de perdre vos lectures. Caractéristiques Tension de fonctionnemet : 2,6 V - 3,5 V Consommation électrique : 20 mW @10 Hz Gamme de mesures : ~40 mm à 4 000 mm Résolution : +/-1 mm Source de lumière : VCSEL de classe 1 940 nm Adresse I2C non décalée sur 7 bits : 0x29 Champ de vision : 15° - 27°

Lis Plus Moins

Le JOY-iT Armor Case BLOCK est un boîtier robuste en aluminium conçu spécifiquement pour le Raspberry Pi 5. Il offre une excellente protection contre la chaleur et les chocs physiques, ce qui le rend adapté aux environnements difficiles. Sa conception compacte garantit qu'il ne nécessite pas d'espace supplémentaire, permettant une intégration transparente dans les projets existants. Le boîtier comprend un grand dissipateur thermique pour améliorer l'efficacité du refroidissement. L'installation est simple, avec quatre vis (incluses) fixant le boîtier au Raspberry Pi. Spécifications Matériel Alliage d'aluminium fraisé CNC Performances de refroidissement Ralenti : ~39°CPleine charge : ~75°C Fonctionnalités spéciales Grand dissipateur thermique, protection contre les chocs et la chaleur avec le même volume que sans boîtier Dimensions (côté supérieur) 69 x 56 x 15,5 mm Dimensions (côté inférieur) 87 x 56 x 7,5 mm

Lis Plus Moins

EAGLE – the “Easily Applicable Graphical Layout Editor“ is a professional-grade CAD (computer aided design) software package for the design and drafting of electronic schematics as well as the design and fabrication of printed circuit boards (PCBs). This Advanced User Guide provides the experienced EAGLE user with insight into using some of the more advanced features of EAGLE software. It is not a guide to teach the reader the basic concepts of EAGLE, nor does it discuss the ‘how to’ of the EAGLE interface and the simpler operations and commands of the software. That is the purpose of the author’s previous title EAGLE V6 Getting Started Guide also published by Elektor. This eBook is intended as an enduring document covering the more advanced modules, commands, and functions which make up EAGLE. It is hoped that this eBook will provide a quick, succinct reference to assist with more complex applications and uses of EAGLE – an ‘EAGLE User’s Companion’, if you like. Complementing the EAGLE Advanced User Guide, the EAGLE User Language manual is included in this eBook in unabridged form, reproduced with permission of CadSoft GmbH. At the time of writing, the material in this eBook covers version 7 of the EAGLE software suite.

Lis Plus Moins

This book is all about building your own DIY home control system. It presents two innovative ways to assemble such a system: By recycling old PC hardware – possibly extending the life of an old PC, or by using Raspberry Pi. In both cases, the main system outlined in this book will consist of a computer platform, a wireless mains outlet, a controller and a USB webcam – All linked together by Linux. By using the Raspberry Pi in conjunction with Arduino (used as an advanced I/O system board), it is possible to construct a small, compact, embedded control system offering enhanced capacity for USB integration, webcams, thermal monitoring and communication with the outside world. The experience required to undertake the projects within this book are minimal exposure to PC hardware and software, the ability to surf the internet, burn a CD-ROM and assemble a small PCB.

Lis Plus Moins

electronica Fast Forward Start- & Scale-Up AwardsLes préparatifs s'accélèrent !Bluetooth Low Energy avec ESP32-C3 et ESP32Vous n'avez pas toujours besoin de choisir le wifi !Renifleur BLEReconfiguration du dongle USB nRF52840 MDK de makerdiaryCube magique de LED RGBcircuit avec un RP2040Marche/arrêt automatique pour le compresseur de pâte à souderContenu vidéo d'ElektorLivestreams, webinaires et cours pour les ingénieurs et les fabricants professionnelsÉlectrification d'un véloUtilisation d'un kit de modification de vélo électriqueDémarer en électroniqueMultiplication de tensionsSur le vifTransmutationsTeensy 4.0 – comment cette carte peut-elle être aussi rapide ?Ou: La vitesse, ce n'est pas sorcier !Simulation d'amplificateur de puissance audio avec TINA« simuler avant de construire »Développer et utiliser vos nœuds LoRaWAN pour l'Internet des Objets (IdO)Exemple de chapitre : Modules LoRaWAN Dragino LHT65, LDS01 et LDS02Projet 2.0Corrections, mises à jour et courriers des lecteurs5G pour mon propre exploitMaîtrise totale du déploiement de la 5G avec les réseaux cellulaires privésInfographicsLes meilleurs conseils pour développer une interface WiFiComment mon appareil apprend-il à transmettre ?Horloge Tour du Rhin Mod 2Analyseur de spectre audio avec dekatronsUne nouvelle façon d'utiliser les tubes rétroEnvoi de données à TelegramAvec un ESP32 et quelques composantsFiltre coupe-bande de Fliege pour les mesures audioFaites de meilleures mesures avec un filtre coupe-bandeDémontage d'un CO2-mètrePeut-on le bidouiller pour vos projets ?Tout mis ensembleLe transistor unijonction programmable expliquéÉcran tactile rond pour Raspberry PiL'HyperPixel 2.1 Round de PimoroniTélémesure avec détection des pertes de connexionGrâce aux modules nRF24L01+Récepteur FM numérique avec Arduino et TEA5767Restez à l'écoute avec un Arduino NanoConvertir une interface OLED de SPI vers I²CHomeLab ToursUn passe-temps ne prend pas sa retraiteUne décennie d'éthique en électroniqueLe regard de Tessel Renzenbrink sur la société numérique.HexadokuThe Original Elektorized Sudoku

Lis Plus Moins

Cette mémoire flash vous permet de stocker et de lire des données en externe via l'interface SPI de votre microcontrôleur. La commande du module est exactement la même qu'avec une carte SD classique et est donc simple. Le module est particulièrement adapté aux installations mobiles, où les cartes SD normales pourraient glisser hors du support de la carte SD. Caractéristiques Caractéristique spéciale Fonctionnement en 3 V et 5 V grâce au convertisseur de tension intégré Tension d'alimentation Vcc 3-5 V Niveau logique Vcc Interface SPI Mémoire 512 MB Fréquence d'horloge Jusqu’à 50 MHz Dimensions 18 x 22 x 12 mm Poids 3 g

Lis Plus Moins

Ce programmeur a été spécialement conçu pour graver des bootloaders (sans ordinateur) sur les cartes de développement ATmega328P/ATmega328PB compatibles Arduino. Branchez simplement le programmeur sur l'interface ICSP pour graver à nouveau le chargeur de démarrage. Il est également compatible avec les nouvelles puces, à condition que le circuit intégré soit fonctionnel. Remarque : graver un chargeur de démarrage efface toutes les données précédentes de la puce. Caractéristiques Tension de fonctionnement : 3,1-5,3 V Courant de fonctionnement : 10 mA Compatible avec les cartes basées sur Arduino Uno R3 (ATmega328P ou ATmega328PB) Dimensions : 39,6 x 15,5 x 7,8 mm

Lis Plus Moins

Le MDP-P906 dispose d'un ventilateur de refroidissement intégré et d'une puissance de sortie maximale de 300 W, ce qui permet de répondre à un plus grand nombre de besoins en matière de tests et d'applications. Grâce à la communication sans fil 2,4 GHz, il peut être connecté au module MDP-M01 Smart Digital Monitor pour réaliser la combinaison libre de plusieurs canaux de 300 W par canal. Le MDP-P906 possède une stabilité et une fiabilité comparables à ceux d'une alimentation professionnelle. Il peut délivrer un courant constant et il offre des fonctions puissantes telles que la sortie programmable, la sortie temporelle, le contrôle temporel, la compensation automatique, le mode boost, etc., ce qui en fait un véritable bloc d'alimentation CC linéaire programmable, intelligent et personnalisé. Le MDP-P906 adopte une coque en alliage d'aluminium usinée avec précision par CNC, avec une finition soignée, un aspect nouveau, miniature et esthétique, il renverse complètement l'image rigide de l'alimentation de bureau traditionnelle. Grâce à sa conception modulaire empilable et à sa fonction de communication sans fil, le MDP-P906 peut fonctionner indépendamment ou en binôme, à la fois sur l'établi et pour la maintenance sur site. Le MDP-P906 est une solution parfaite pour les ingénieurs en électronique, en particulier les ingénieurs d'application sur le terrain, afin de répondre aux différents besoins en matière de sources d'alimentation. Ventilateur silencieux intégré, refroidissement instantané, assurant une sortie stable et efficace ! Compensation linéaire intelligente, tension et courant constants Sortie positive et négative, boost en série, partage du courant en parallèle Applications Tests universels et expériences pédagogiques en laboratoire de R&D Maintenance des produits numériques Vérification des propriétés et diagnostic des défauts des appareils et des circuits Alimentation de secours pour les modèles réduits d'avions et de véhicules Test d'alimentation de circuits ou de modules RF et micro-ondes Contrôle et inspection de la qualité Alimentation purifiée de circuits hybrides numériques-analogiques de haute précision et d'appareils audio Hi-Fi Specifications Entrée CC 4,2-30 V/14 A (Max) QC 3.0/PD2.0, 20 V/5 A (Max) Sortie 0-30 V/0-10 A, 300 W (Max) Efficacité de la conversion 95% Résolution de la sortie 10 mV/2 mA, jusqu'à 1 mV/1 mA via le module de contrôle de l'affichage Précision de la sortie 0,03%+5 mV0,05%+2 mV Taux d’ajustement Taux d'ajustement de la charge Taux d'ajustement de la puissance Ondulation et bruit rms, 3 mVpp ; 2 mArms Réponse transitoire Protections de sécurité Protection contre les surtensions d'entrée, les sous-tensions et les inversions de connexion, surintensité de sortie, protection contre les retours d'eau et protection contre la surchauffe Autres Arrêt automatique et passage en mode micro-alimentationPrise en charge de la mise à jour du micrologiciel par USB Dimensions 112 x 66 x 20 mm Poids 181 g Inclus 1x Alimentation numérique MDP-P906 2x Câble de sortie 1x Manuel de l'utilisateur Téléchargements User Manual v1.1 Firmware v1.32

Lis Plus Moins

Raspberry Pi Pico EVB combiné avec le WizFi360-PA WizFi360-EVB-Pico est basé sur Raspberry Pi RP2040 et ajoute une connectivité Wi-Fi à l'aide de WizFi360. Il est compatible avec la carte Raspberry Pi Pico et peut être utilisé pour le développement de solutions IoT. Caractéristiques Microcontrôleur RP2040 avec 2 Mo de Flash Cortex double cœur M0+ jusqu'à 133 MHz SRAM multibanque hautes performances de 264 Ko Flash externe Quad-SPI avec eXecute In Place (XIP) Comprend WizFi360-PA Prend en charge les protocoles Internet câblés : TCP, UDP, WOL sur UDP, ICMP, IGMPv1/v2, IPv4, ARP, PPPoE Wi-Fi 2,4 G, 802.11 b/g/n Modes de fonctionnement de la Station de support / SoftAP / SoftAP+Station Prise en charge des modes « Passage de données » et « Transfert de données de commande AT » Prise en charge de la configuration des commandes série AT Prise en charge du mode de fonctionnement serveur TCP/Client TCP/UDP Configuration de support du canal d'exploitation 0 ~ 13 Prise en charge automatique de la bande passante de 20 MHz/40 MHz Prise en charge du cryptage WPA_PSK/WPA2_PSK Prise en charge de l'adresse MAC unique intégrée et configurable par l'utilisateur Qualité industrielle (plage de température de fonctionnement : -40°C ~ 85°C) Certification CE, FCC Comprend une mémoire flash de 16 Mbits Port micro-USB B pour l'alimentation et les données (et pour reprogrammer le Flash) PCB à 40 broches 21 × 51 de style « DIP » de 1 mm d'épaisseur avec broches traversantes de 0,1' également avec créneaux de bord Port de débogage de fil série ARM (SWD) à 3 broches LDO intégré Téléchargements Documentation

Lis Plus Moins

Cette carte support combine un écran TFT 2.4', six DEL adressables, un régulateur de tension intégré, un connecteur IO à 6 broches et une fente microSD avec la fente de connecteur M.2 broches afin qu’elle puisse être utilisée avec les cartes de processeur compatibles dans notre écosystème MicroMod. Nous avons également installé sur cette carte porteuse l’ATtiny84 d’Atmel avec 8Ko de flash programmable. Ce petit gars est préprogrammé pour communiquer avec le processeur sur I2C pour lire les boutons pressés. Caractéristiques : Connecteur MicroMod M.2 240 x 320 pixels, écran TFT 2,4' 6 DEL APA102 adressables Buzzer magnétique Connecteur USB-C Régulateur de tension 3,3 V 1 A Connecteur Qwiic Boutons de démarrage/réinitialisation Circuit de batterie et de charge de secours du CCF microSD Phillips #0 M2.5 x 3 mm vis incluse

Lis Plus Moins

Cette antenne fonctionne également avec Arduino MKR FOX 1200 / Ardunio MKR GSM 1400 / Arduino MKR WAN 1300. Connexion d'antenne : U.FL GSM 433/868/915 MHz

Lis Plus Moins

Ce FeatherWing facilite l'ajout d'un enregistrement de données à n'importe quelle carte Feather que vous possédez. Vous obtenez à la fois une horloge en temps réel I²C (PCF8523) avec cristal de 32 KHz et batterie de secours, ainsi qu'une prise microSD qui se connecte aux broches du port SPI (+ broche supplémentaire pour CS). Remarque : FeatherWing n'est pas livré avec une carte microSD. Une pile bouton CR1220 est requise pour utiliser les capacités de secours de la batterie RTC. Si vous n'utilisez pas la partie RTC du FeatherWing, aucune batterie n'est requise. Pour communiquer avec le support de la carte microSD , la bibliothèque SD standard de Worduino est recommandée. Un peu de soudure est nécessaire pour fixer les en-têtes à l'aile. Brochages Broches d'alimentation Sur la rangée du bas, les broches 3,3 V (deuxième à gauche) et GND (quatrième à gauche) sont utilisées pour alimenter la carte SD et le RTC (pour soulager la pile bouton lorsque l'alimentation secteur est disponible) Broches RTC et I²C Dans le coin supérieur droit, SDA (à l'extrême droite) et SCL (à gauche de SDA) sont utilisés pour communiquer avec la puce RTC. SCL - Broche d'horloge I²C à connecter à la ligne d'horloge I 2 C de votre microcontrôleur. Cette broche a une résistance pull-up de 10 kΩ à 3,3 V SDA - Broche de données I²C à connecter à la ligne de données I 2 C de votre microcontrôleur. Cette broche a une résistance pull-up de 10 kΩ à 3,3 V Il existe également une dérivation pour INT , la broche de sortie du RTC. Il peut être utilisé comme sortie d'interruption ou pour générer une onde carrée. Notez que cette broche est un drain ouvert - vous devez activer le pull-up interne sur la broche numérique à laquelle elle est connectée. Broches SD et SPI en partant de la gauche vous avez SPI Clock (SCK) - sortie du ressort à l'aile SPI Master Out Slave In (MOSI) - sortie du ressort à l'aile SPI Master In Slave Out (MISO) - entrée aile vers ressort Ces épingles sont au même endroit sur chaque plume. Ils servent à la communication avec la carte SD. Lorsque la carte SD n'est pas insérée, ces broches sont totalement libres. MISO devient tri-état lorsque la broche SD CS (sélection de puce) est tirée vers le haut

Lis Plus Moins

15 modules de capteurs et 21 tutoriels Le kit de démarrage tout-en-un Elecrow pour Arduino est le choix idéal pour les débutants souhaitant explorer le monde d'Arduino de manière ludique et accessible. Il comprend plus de 20 tutoriels interactifs, du plus simple au plus avancé. Ces guides étape par étape vous aident à maîtriser l'utilisation des capteurs, à développer votre logique et à stimuler votre créativité. Le kit contient 15 capteurs au total : 14 capteurs intégrés et 1 capteur d'humidité avec interface Crowtail. Chaque capteur offre des caractéristiques et des fonctions uniques, ce qui le rend idéal pour les novices en Arduino. De plus, le kit comprend 6 interfaces Crowtail, permettant une compatibilité avec plus de 150 types de capteurs Crowtail et offrant une excellente évolutivité. Ces fonctionnalités en font un excellent outil d'entrée de gamme pour favoriser la pensée logique et l'innovation. Contrairement à la plupart des kits de démarrage, ce kit tout-en-un utilise une conception de carte unifiée : pas de plaque d'expérimentation, pas de soudure, ni de câblage. Cela vous permet de vous concentrer entièrement sur la programmation et l'apprentissage d'Arduino. Caractéristiques 15 capteurs aux fonctions différentes, 21 tutoriels créatifs Conception de carte commune pour capteurs, pas besoin de souder de fils, utilisation directe Mallette portable (petite et élégante) 6 interfaces Crowtail réservées (3 E/S, 2 I²C, 1 UART) Sérigraphie visualisée, correspondant aux caractéristiques de chaque capteur Spécifications Kit de démarrage tout-en-un pour Raspberry Pi Pico 2 Kit de démarrage tout-en-un pour Arduino Processeur principal Raspberry Pi Pico 2 RP2350 ATmega328P Nombre de capteurs 17 capteurs 15 capteurs (dont 1 capteur d'humidité) Conception de la carte de capteurs Carte de capteurs intégrée, aucune soudure ni câblage complexe requis. Affichage Écran tactile couleur TFT 2,4 pouces N/A Éclairage d'ambiance 20 éclairages d'ambiance couleur, commutables via l'écran tactile. N/A Mini-jeux intégrés N/A Non Interfaces d'extension Aucune 6 interfaces Crowtail(3x E/S, 2x I²C, 1x UART) Environnement de programmation Basé sur le logiciel Arduino Nombre de tutoriels 21 tutoriels créatifs Interface USB-C Dimensions 195 x 170 x 46 mm Poids 380 g 340 g Inclus 1x Elecrow Kit de démarrage tout-en-un pour Arduino 1x Capteur d'humidité avec câble 1x Télécommande IR 1x Câble USB-C Téléchargements Datasheet Manual Wiki

Lis Plus Moins

La siru.box est une alimentation de laboratoire miniature, compacte et intelligente, conçue pour allier précision et simplicité d'utilisation. Elle fonctionne uniquement via une connexion USB 2.0 et fournit une tension de sortie réglable de 0 à 15 V et un courant de sortie jusqu'à 600 mA, avec une puissance de sortie maximale de 2,5 W. Caractéristiques Alimentation via le port USB 2.0 Contrôle via un navigateur web ou une API REST Tension de sortie réglable : 0 à 15 V Courant de sortie réglable : 0 à 600 mA (2,5 W max) Compatible avec Linux, Windows, macOS et Raspberry Pi Aucune installation de pilote nécessaire Dimensions : 100 x 100 x 10 mm Inclus 1x siru.box Alimentation USB 1x Câble micro USB 2x Bornes de connexion (rouge/noir) Téléchargements Manual Firmware v5.0.4

Lis Plus Moins

Le téléchargement intégral de ce numéro est disponible pour nos membres GOLD et GREEN sur le site Elektor Magazine ! Pas encore membre ? Cliquez ici. CaptureCountdétecteur et compteur d'objets basé sur le Raspberry Pi 5 référence de tension avec Arduino Pro Minilinéariser et calibrer les entrées analogiques FPGA pour les débutantsThe Path From MCU to FPGA Programming mise à jour : STM32 Wireless Innovation Design Contest 2024 Bluetooth LE avec MAUIControl Apps for Android & Co. carte d'extension de portsaugmentez le nombre d'E/S de votre carte de développement carte spéciale IAapprentissage automatique avec le Jetson Nano 2024 : l'Odyssée de l'IApremiers essais avec TensorFlow 262 144 façons de jouer au Jeu de la Vieun projet de lecteur en bref sur le vifle souffle du dragon sur mon cou faites tourner votre moteur CCSample Projects from the Elektor Motor Control Development Bundle Adaptateur ESP32-RS-232A Wireless Link for Classic Test Equipment démarrer en électronique…en savoir plus sur les ampli-op bibliothèques ESP recommandées composants piézoélectriques compteur d'objets intelligentreconnaissance d'images simplifiée avec Edge Impulse des solutions à vos problèmes de développement de systèmes embarqués les plus délicats Terminal ESP32un appareil portable avec un écran tactile commencer avec le RTOS Zephyraussi puissant que difficile à maîtriser Award-Winning EthicsDialogue avec Alexander Gerfer, Directeur Technique chez Würth Elektronik eiSos sur la promotion du comportement respectueux et innovant projet 2.0corrections, mises à jour et courrier des lecteurs

Lis Plus Moins

L'écran tactile CrowVision de 11,6 pouces est conçu pour les machines tout-en-un. Il dispose d'un écran haute résolution de 1366 x 768 et d'une dalle IPS, offrant une expérience visuelle supérieure. La structure métallique fixée à l'arrière de style industriel est compatible avec divers ordinateurs monocarte (SBC), avec une disposition raisonnable et un câblage soigné, ce qui la rend facile à mettre sous tension et à utiliser avec des opérations simples. L'écran utilise une communication compatible HDMI et prend en charge le multi-touch capacitif. Il dispose d'interfaces et de boutons réservés pour les haut-parleurs et autres accessoires, ce qui le rend adaptable à différents scénarios d'utilisation. Il peut être utilisé avec une variété d'ordinateurs monocarte couramment disponibles tels que Raspberry Pi, Jetson Nano, et est plug-and-play, tout en étant entièrement compatible avec les systèmes d'exploitation des ordinateurs monocarte (tels que Raspbian, Ubuntu). , Windows, Android, Mac OS et Chrome OS, etc.). Cet écran peut être largement utilisé dans les affichages du système de contrôle des applications d'automatisation, les projets de bricolage personnels, les écrans secondaires/secondes fenêtres, les équipements d'affichage audio-vidéo d'ordinateur monocarte, les appareils de communication HDMI, les écrans d'extension de console de jeu et d'autres scénarios. Caractéristiques Écran haute résolution de 11,6 pouces avec une résolution de 1 366 x 768, un panneau IPS et un grand angle de vision de 178° pour une meilleure expérience visuelle Structure de fixation arrière unique avec piliers de fixation coulissants, compatible avec la plupart des modèles d'ordinateurs monocarte, facile à assembler Large compatibilité, compatible avec plusieurs systèmes d'exploitation (Raspbian, Ubuntu, Windows, Android, Mac OS et Chrome OS) Prend en charge l'audio, la vidéo et le toucher capacitif, plug and play Intègre une variété d'interfaces périphériques (telles que des haut-parleurs, des écouteurs, des claviers, des écrans tactiles) et des touches de réglage OSD intégrées La carte mère est équipée d'une fonction de conversion de puissance de sortie 5 V/3 A, il n'est pas nécessaire de connecter séparément une alimentation externe pour l'ordinateur monocarte. Spécifications Taille de l'écran : 11,6 pouces Type de contact : Tactile capacitif à 5 points Résolution : 1366 x 768 Profondeur de couleur : 16 M Angle de vision : grand angle de vision de 178° Type d'affichage : panneau IPS Type d'écran : TFT-LCD Alimentation externe : 12 V/2 A Entrée numérique: interface compatible HDMI Interfaces : 1x interface clavier, 1x alimentation sortie 5 V, 1x interface Mini HD, 1x interface tactile, 1x interface haut-parleur, 1x prise casque, 1x alimentation 12 V entrée Système de compatibilité : Raspbian, Ubuntu, Windows, Android, Mac OS et Chrome OS, etc. Zone active : 256,13 x 144 mm Dimensions : 290,8 x 184,2 mm Inclus 1 écran tactile capacitif de 11,6 pouces 1x câble USB-A vers USB-C 1x câble USB-A vers micro B 1x câble HD vers mini HD 1x câble Micro HD vers mini HD 1x carte de contrôle OSD 1x adaptateur secteur 1x Tournevis 2x Ruban 1x manuel Téléchargements Manuel Wiki

Lis Plus Moins

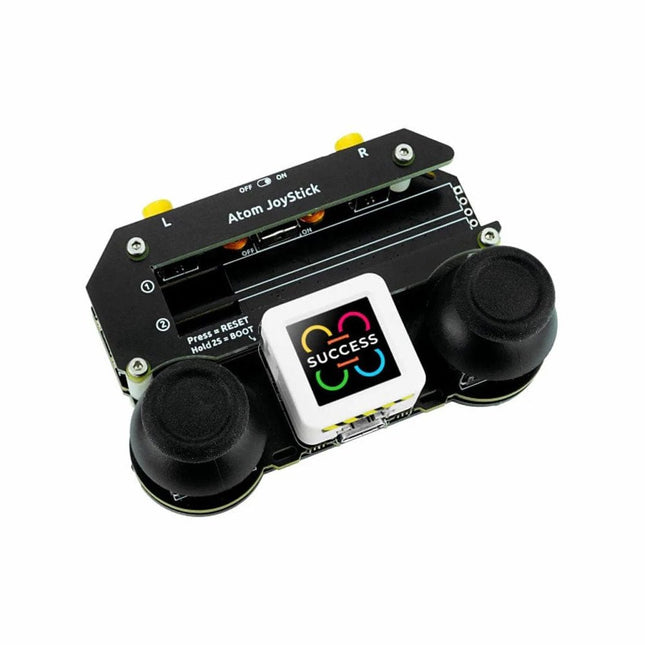

Le joystick M5Atom est une télécommande programmable polyvalente à double joystick comportant l'AtomS3 comme contrôleur principal, avec un STM32 gérant les fonctions de co-traitement. Il est équipé de deux joysticks à 5 directions avec capteurs à effet Hall, de deux boutons de fonction et de LED RVB intégrées pour l'interaction homme-machine et l'indication d'état. L'appareil comprend deux circuits de charge de batterie haute tension. Il est préchargé avec le firmware de contrôle Stamp Fly et communique avec Stamp Fly via le protocole ESP-NOW. Le code source du micrologiciel est open source. Ce produit convient au contrôle de drones, au contrôle de robots, aux voitures intelligentes et à divers projets de bricolage. Applications Contrôle des drones Contrôle des robots Voitures intelligentes Projets de bricolage Caractéristiques STM32F030F4P6 Équipé de M5AtomS3 Compatible avec Atom Lite, Atom Matrix, AtomS3 Lite, AtomS3 Deux joysticks, deux boutons, interrupteur à bascule LED RVB WS2812 Double circuit de charge de batterie au lithium haute tension Détection de batterie Spécifications MCU STM32F030F4P6 RVB WS2812C CI de charge TP4067 à 4,35 V Batterie 300 mAh Courant de charge 500 mA Bouton Bouton Gauche/Droite Sonnerie Buzzer passif intégré @ 5020 Température de fonctionnement 0-40°C Dimensions 84 x 60 x 31,5 mm Poids 63,5 g Inclus 1x Atom JoyStick 1x Batterie au lithium haute tension de 300 mAh Téléchargements Documentation

Lis Plus Moins

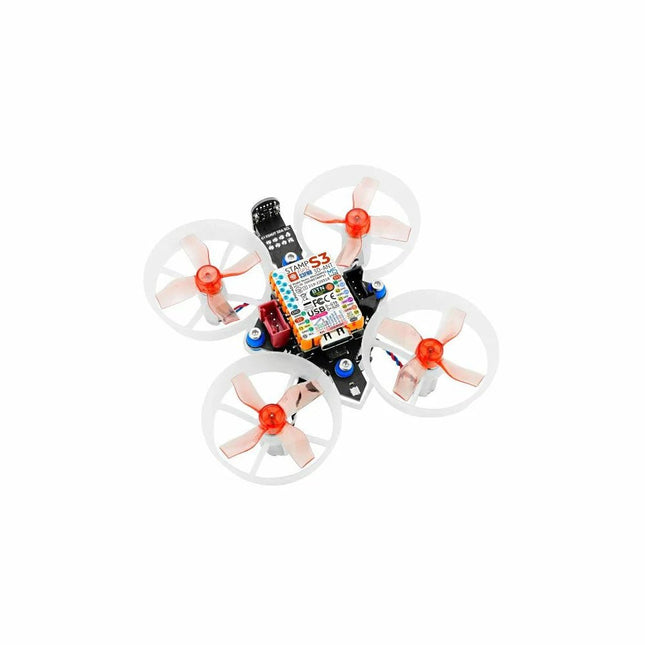

M5Stamp Fly est un quadricoptère open source programmable, doté du StampS3 comme contrôleur principal. Il intègre un gyroscope 6 axes BMI270 et un magnétomètre 3 axes BMM150 pour la détection d'attitude et de direction. Le capteur de pression barométrique BMP280 et deux capteurs de distance VL53L3 permettent un maintien précis de l'altitude et l'évitement des obstacles. Le capteur de débit optique PMW3901MB-TXQT permet la détection de déplacement. Le kit comprend un buzzer, un bouton de réinitialisation et des LED RVB WS2812 pour l'interaction et l'indication d'état. Il est équipé d'une batterie haute tension de 300 mAh et de quatre moteurs sans noyau à grande vitesse. Le PCB comprend un INA3221AIRGVR pour la surveillance du courant/tension en temps réel et dispose de deux connecteurs Grove pour des capteurs et périphériques supplémentaires. Préchargé avec un firmware de débogage, le Stamp Fly peut être contrôlé à l'aide d'un joystick Atom via le protocole ESP-NOW. Les utilisateurs peuvent choisir entre les modes automatique et manuel, permettant une mise en œuvre facile de fonctions telles que le survol et les retournements précis. Le code source du micrologiciel est open source, ce qui rend le produit adapté à l'éducation, à la recherche et à divers projets de développement de drones. Applications Éducation Recherche Développement de drones Projets de bricolage Caractéristiques M5StampS3 comme contrôleur principal BMP280 pour la détection de la pression barométrique Capteurs de distance VL53L3 pour le maintien d'altitude et l'évitement d'obstacles Capteur d'attitude à 6 axes Magnétomètre à 3 axes pour la détection de direction Détection de flux optique pour la détection de vol stationnaire et de déplacement Sonnerie Batterie haute tension de 300 mAh Détection de courant et de tension Extension du connecteur Grove Spécifications M5StampS3 ESP32-S3@Xtensa LX7, 8 Mo de Flash, WiFi, prise en charge OTG\CDC Moteur 716-17600kv Capteur de distance VL53L3CXV0DH/1 (0x52) à 3 m maximum Capteur de flux optique PMW3901MB-TXQT Capteur barométrique BMP280 (0x76) à 300-1 100 hPa Magnétomètre 3 axes BMM150 (0x10) Capteur IMU 6 axes IMC270 Bosquet I²C+UART Batterie Batterie au lithium haute tension 1S (300 mAh) Détection de courant/tension INA3221AIRGVR (0x40) Sonnerie Buzzer passif intégré @ 5020 Température de fonctionnement 0-40°C Dimensions 81,5 x 81,5 x 31 mm Poids 36,8 g Inclus 1x Stamp Fly 1x Batterie au lithium haute tension de 300 mAh Téléchargements Documentation
