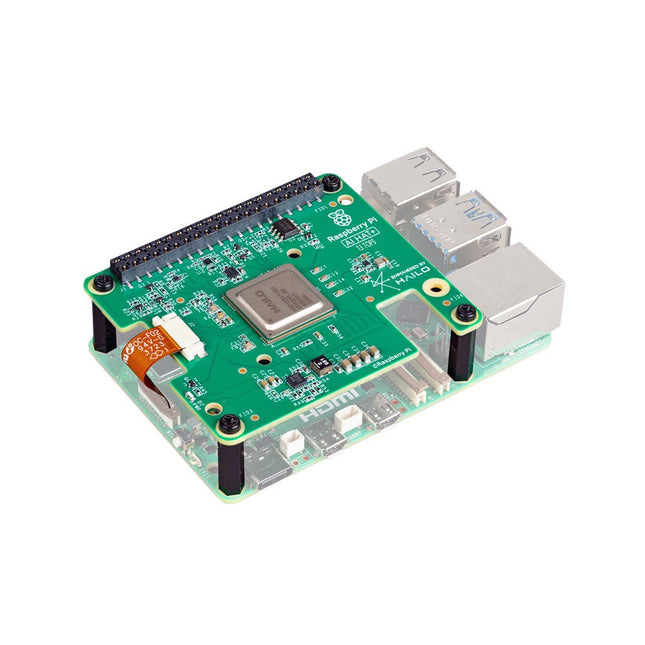

Le Raspberry Pi AI HAT+ est une carte d'extension conçue pour le Raspberry Pi 5, dotée d'un accélérateur Hailo AI intégré. Ce module complémentaire offre une approche rentable, efficace et accessible pour intégrer des capacités d'IA hautes performances, avec des applications couvrant le contrôle des processus, la sécurité, la domotique et la robotique.
Disponible dans des modèles offrant 13 ou 26 téra-opérations par seconde (TOPS), l'AI HAT+ est basé sur les accélérateurs de réseaux neuronaux Hailo-8L et Hailo-8. Ce modèle 13 TOPS prend en charge efficacement les réseaux de neurones pour des tâches telles que la détection d'objets, la segmentation sémantique et d'instance, l'estimation de pose, etc. La variante 26 TOPS s'adapte à des réseaux plus grands, permet un traitement plus rapide et est optimisée. pour exécuter plusieurs réseaux simultanément.
L'AI HAT+ se connecte via l'interface PCIe Gen3 du Raspberry Pi 5. Lorsque le Raspberry Pi 5 exécute une version actuelle du système d'exploitation Raspberry Pi, il détecte automatiquement l'accélérateur Hailo intégré, rendant l'unité de traitement neuronal (NPU) disponible pour les tâches d'IA. De plus, les applications de caméra rpicam-apps incluses dans Raspberry Pi OS prennent en charge de manière transparente le module AI, en utilisant automatiquement le NPU pour les fonctions de post-traitement compatibles.
Inclus
Raspberry Pi AI HAT+ (13 TOPS)
Kit de matériel de montage (entretoises, vis)
Embase d'empilage GPIO 16 mm
Téléchargements
Datasheet
Découvrez une créativité sans limite avec le kit de capteurs universels, conçu pour Raspberry Pi, Pico W, Arduino et ESP32. Ce kit polyvalent est compatible avec les plateformes de développement les plus populaires, notamment Arduino Uno R4 Minima/WiFi, Uno R3, Mega 2560, Raspberry Pi 5, 4, 3B+, 3B, Zero, Pico W et ESP32.
Avec plus de 35 capteurs, actionneurs et écrans, il est idéal pour des projets allant de la surveillance environnementale et de la domotique à la robotique et aux jeux interactifs. Des tutoriels pas à pas en C/C++, Python et MicroPython guident les créateurs débutants comme expérimentés à travers 169 projets passionnants.
Caractéristiques
Large compatibilité : Prise en charge complète d'Arduino (Uno R3, Uno R4 Minima/WiFi, Mega 2560), Raspberry Pi (5, 4, 3B+, 3B, Zero, Pico W) et ESP32, offrant une grande flexibilité sur de nombreuses plateformes de développement. Instructions pour la construction de 169 projets incluses.
Composants complets : Plus de 35 capteurs, actionneurs et modules d'affichage adaptés à divers projets tels que la surveillance environnementale, la domotique, la robotique et les contrôleurs de jeux interactifs.
Tutoriels détaillés : Des tutoriels clairs et détaillés couvrent Arduino, Raspberry Pi, Pico W, ESP32 et chaque composant inclus. Des tutoriels sont disponibles en C/C++, Python et MicroPython, s'adressant aussi bien aux débutants qu'aux créateurs expérimentés.
Adapté à tous les niveaux : Propose des projets structurés conçus pour guider les utilisateurs de manière fluide, du niveau débutant au niveau avancé en électronique et en programmation, améliorant ainsi leur créativité et leur expertise technique.
Inclus
Plaque d'expérimentation
Module bouton
Module capacitif d'humidité du sol
Module capteur de flamme
Module capteur de gaz/fumée (MQ2)
Gyroscope et Module accéléromètre (MPU6050)
Module capteur à effet Hall
Module capteur de vitesse infrarouge
Module capteur d'évitement d'obstacles IR
Module joystick
Module convertisseur ADC/DAC PCF8591
Module photorésistance
Module de mouvement PIR (HC-SR501)
Module potentiomètre
Module oxymètre de pouls et capteur de fréquence cardiaque (MAX30102)
Module de détection de gouttes de pluie
Module horloge temps réel (DS1302)
Module codeur rotatif
Module capteur de température (DS18B20)
Module capteur de température et d'humidité (DHT11)
Température, humidité et Capteur de pression (BMP280)
Capteur de distance Micro-LIDAR à temps de vol (VL53L0X)
Module de capteur tactile
Module de capteur à ultrasons (HC-SR04)
Module de capteur de vibrations (SW-420)
Module de capteur de niveau d'eau
I²C LCD 1602
Module d'affichage OLED (SSD1306)
Module LED RVB
Module de feux de signalisation
Module relais 5 V
Pompe centrifuge
Module de commande de moteur L9110
Module d'avertisseur passif
Servomoteur (SG90)
TT Moteur
Module ESP8266
Module Bluetooth JDY-31
Module d'alimentation
Documentation
Tutoriel en ligne
Ce PCIe 3.0 vers double M.2 HAT permet au Raspberry Pi 5 d'accéder à deux SSD NVMe, Hailo-8/8L (clé M.2 B+M uniquement) et aux accélérateurs Google Coral AI à des vitesses PCIe 3.0.
Caractéristiques
Deux emplacements M.2 avec débit PCIe 3.0 : Utilise la puce de commutation ASMedia ASM2806 PCIe 3.0 pour garantir des performances optimales, surmontant ainsi les limites du PCIe 2.0.
Alimentation stable : Des broches Pogo supplémentaires fournissent une alimentation supplémentaire pour garantir une connexion haut débit stable.
Prise en charge de plusieurs tailles : Compatible avec les tailles M.2 standard 2230, 2242, 2260 et 2280.
Conception arrière : Libère le GPIO 40 broches, permettant ainsi la compatibilité avec d'autres Raspberry Pi HAT.
Conception ergonomique : Le câble FPC en forme de S n'obstrue pas le logement de la carte microSD.
Boîtier Open Source : Les M.2 HAT de Seeed ne sont pas compatibles avec le boîtier officiel du Raspberry Pi, mais un boîtier imprimable en 3D adapté (fichier STP) est fourni.
Applications
Prise en charge simultanée de l'accélération de l'IA et du stockage SSD haute vitesse
Connecte deux SSD NVMe pour une grande capacité de stockage
Démarrage d'un Raspberry Pi depuis le SSD
Spécifications
Emplacements M.2
2
Vitesse PCIe max.
PCIe Gen3.0
Puce de commutation PCIe
ASM2806
Taille M.2 prise en charge
2280/2260/2242/2230
Vitesse PCIe max. Alimentation
5 V/3 A (max. 3 A : broche Pogo 2 A + connecteur PCIe 1 A)
Câble
FPC
Méthode d'assemblage
Installation arrière
Dimensions
87 x 55 x 10 mm
Inclus
1x Seeed Studio PCIe 3.0 vers Dual HAT M.2 pour Raspberry Pi 5
2x Câbles FPC (50 mm)
1x Pack de vis et goujons
Téléchargements
Wiki
Le Waveshare PCIe vers Gigabit Ethernet et USB 3.2 Gen 1 HAT+ est une carte d'extension conçue spécifiquement pour le Raspberry Pi 5. Elle améliore la connectivité du Raspberry Pi en ajoutant trois ports USB 3.2 Gen 1 haut débit. ports et un port Gigabit Ethernet, le tout dans une configuration plug-and-play sans pilote.
Caractéristiques
Basé sur l'interface PCIe 16 broches du Raspberry Pi 5
Équipé d'une puce Ethernet Gigabit hautes performances RTL8153B
Prend en charge le système d'exploitation Raspberry Pi, Ubuntu, OpenWRT, etc.
Vitesse du réseau stable et fiable
Surveillance en temps réel de l'état de l'alimentation
Prend en charge le contrôle de l'alimentation du port USB via un logiciel
Inclus
1x PCIe vers Gigabit Ethernet USB 3.2 HAT+
1x Câble réseau (1,5 m)
1x Câble 16P (40 mm)
1x Pack d'entretoises
Téléchargements
Wiki
Le GrovePi+ est un système modulaire et facile à utiliser pour le piratage matériel avec le Raspberry Pi, pas besoin de soudure ni de planche à pain : branchez vos capteurs Grove et démarrez directement la programmation. Grove est une collection facile à utiliser de plus de 100 modules plug-and-play peu coûteux qui détectent et contrôlent le monde physique. En connectant les capteurs Grove au Raspberry Pi, cela renforce votre Pi dans le monde physique. Avec des centaines de capteurs parmi les familles Grove, les possibilités d'interaction sont infinies.
Configuration en 4 étapes simples
Glissez la carte GrovePi+ sur votre Raspberry Pi
Connectez les modules Grove à la carte GrovePi+
Téléchargez votre programme sur Raspberry Pi
Commencez à exploiter les données mondiales
Attention : la carte Raspberry Pi n'est pas incluse
Il s'agit d'une solution de refroidissement haute performance conçue pour dissiper efficacement la chaleur et garantir des températures de fonctionnement optimales pour le Raspberry Pi. C'est un accessoire indispensable pour les utilisateurs qui souhaitent améliorer les performances et la longévité de leur appareil Raspberry Pi.
La conception compacte du kit de refroidissement par eau pour Raspberry Pi 5 lui permet d'être installé de manière transparente en haut et en bas du Raspberry Pi 5, assurant un transfert de chaleur efficace et protégeant parfaitement le bas du Raspberry Pi. Son processus d'installation simple élimine le besoin de câblage complexe ou d'outils supplémentaires, ce qui le rend convivial aussi bien pour les débutants que pour les passionnés de Raspberry Pi expérimentés.
Avec ses puissantes performances de refroidissement, le kit de refroidissement par eau pour Raspberry Pi 5 permet de dissiper efficacement la chaleur générée par le Raspberry Pi lors de tâches intensives ou d'une utilisation prolongée. Cela aide à prévenir la surchauffe et garantit des performances stables. Un refroidissement efficace par eau vous permettra de connecter plusieurs cartes Raspberry Pi à un ensemble de dispositifs de refroidissement. Lorsque vous utilisez Raspberry Pi dans un cluster, vous pouvez utiliser un ensemble d'appareils refroidis par eau pour refroidir efficacement plusieurs cartes Raspberry Pi.
Caractéristiques
Conçu pour Raspberry Pi : spécialement conçu pour Raspberry Pi 5, ouverture de moule 1:1, couvrant toutes les sources de chaleur, y compris le processeur, le Wi-Fi, la puce d'alimentation et l'eMMC.
Performances de refroidissement : dissipe efficacement la chaleur générée par le Raspberry Pi, garantissant des températures de fonctionnement optimales et évitant la surchauffe.
Facile à utiliser : la conception intégrée de la pompe à eau et du ventilateur de refroidissement est pratique à installer pour les utilisateurs.
Éclairage de couleur RVB : des lumières de couleur RVB sont installées aux emplacements du ventilateur et de la pompe à eau.
Inclus
1x kit de refroidissement par eau
1x radiateur de refroidissement par eau
1x dissipateur thermique noir
2x tuyau en silicone
1x adaptateur secteur 12 V/2 A (États-Unis)
4x Vis hexagonale M2,5x10
1x clé hexagonale à clé en L
Le kit de démarrage Pimoroni Explorer est un terrain de jeu d'aventure électronique pour l'informatique physique basé sur la puce RP2350. Il comprend un écran LCD de 2,8 pouces, un haut-parleur, une mini planche à pain et bien plus encore. C'est idéal pour bricoler, expérimenter et construire de petits prototypes.
Caractéristiques
Mini maquette pour le câblage des composants
En-têtes de servo
Entrées analogiques
Haut-parleur intégré
De nombreuses entrées/sorties à usage général
Connecteurs pour attacher des câbles crocodiles
Connecteurs Qw/ST pour connecter des répartitions I²C
Spécificités
Alimenté par RP2350B (Dual Arm Cortex-M33 fonctionnant jusqu'à 150 MHz avec 520 Ko de SRAM)
16 Mo de mémoire flash QSPI compatible XiP
Écran LCD IPS de 2,8 pouces (320 x 240 pixels)
CI pilote : ST7789V
Luminance : 250 cd/m²
Zone active : 43,2 x 57,5 mm
Connecteur USB-C pour la programmation et l'alimentation
Mini-planche à pain
Haut-parleur piézo
6 commutateurs contrôlables par l'utilisateur
Boutons de réinitialisation et de démarrage
En-têtes GPIO faciles d'accès (6 GPIO et 3 ADC, plus alimentation et mise à la terre de 3,3 V)
6 bornes à pince crocodile (3 ADC, plus une alimentation et une masse de 3,3 V)
4 sorties servo à 3 broches
2 connecteurs Qw/ST (Qwiic/STEMMA QT)
Connecteur JST-PH à 2 broches pour ajouter une batterie
Emplacement pour cordon !
Comprend 2 pieds de support de bureau
Entièrement assemblé (aucune soudure requise)
Programmable avec C/C++ ou MicroPython
Inclus
1x Pimoroni Explorer
1x Multi-Sensor Stick : une nouvelle suite de super capteurs tout-en-un sophistiquée pour la détection de l'environnement, de la lumière et des mouvements
Sélection de LED de différentes couleurs avec lesquelles clignoter (notamment rouge, jaune, vert, bleu, blanc et RVB)
1x Ootentiomètre (pour les divertissements analogiques)
3x Interrupteurs de 12 mm avec capuchons de couleurs différentes
2x Servos à rotation continue
2x Roues de 60 mm à fixer sur vos servos
1x Support de pile AAA (piles non incluses)
1x Velcro pour coller le support de batterie à l'arrière de l'Explorer
20 Câbles de connexion broche à broche et 20x broche à prise pour établir des connexions sur votre maquette
1x Câble Qw/ST pour brancher le Multi-Sensor Stick
1x Câble USB-C en silicone
Téléchargements
GitHub
Schematic
Le Waveshare PoE M.2 HAT+ (B) combine les fonctionnalités Power over Ethernet (PoE) et PCIe vers M.2 pour le Raspberry Pi 5. Il prend en charge les normes réseau IEEE 802.3af/at et accepte les SSD M.2 NVMe aux formats 2230, 2242, 2260 et 2280. De plus, il permet le démarrage SSD du Raspberry Pi.
Caractéristiques
Connecteur d'extension GPIO standard Raspberry Pi 40 broches, compatible avec le Raspberry Pi 5
Prend en charge l'alimentation par Ethernet (PoE) et est conforme aux normes réseau IEEE 802.3af/at
Utilise une alimentation à découpage (SMPS) entièrement isolée pour une alimentation stable
Prend en charge les disques durs M.2 avec protocole NVMe, offrant des performances de lecture/écriture ultra-rapides et une grande efficacité
Fournit une interface PCIe en mode Gen2 ou Gen3
Spécialement conçu pour le Raspberry Pi 5 uniquement
Compatible avec les SSD M.2 aux formats 2230, 2242, 2260 et 2280
Spécifications
Entrée d'alimentation PoE
37~57 V CC
Puissance de sortie
Connecteur GPIO : 5 V/4,5 A (max.)Connecteur 2P : 12 V/2 A (max.)
Norme réseau
IEEE 802.3af/at PoE
Dimensions
56 x 85 mm
Inclus
1x Waveshare PoE M.2 HAT+ (B)
1x Câble PCIe 16 broches
1x Vis de montage SSD
1x Sachet de vis
Téléchargements
Wiki
