PiKVM V3 est un KVM sur IP open-source basé sur le Raspberry Pi. Il vous aidera d’accéder à distance à vos serveurs ou postes de travail, indépendamment de la présence d’un système d’exploitation ou de son statut. PiKVM V3 vous permet de démarrer/éteindre ou de redémarrer votre ordinateur, de configurer l’UEFI/BIOS, et même de réinstaller le système d’exploitation à l’aide du CD-ROM ou du lecteur flash virtuels. Vous pouvez utiliser votre clavier et votre souris à distance ou PiKVM peut simuler un clavier, une souris et un écran, qui sont ensuite présentés dans un navigateur Web comme si vous travailliez directement sur un système distant. Caractéristiques Capture HDMI Full HD basée sur la puce TC358743 (latence extra faible ~100 ms avec de nombreuses fonctionnalités comme le contrôle de la compression). Clavier et souris OTG ; émulation de disque de stockage de masse. Possibilité de simuler « le retrait et l'insertion » pour le port USB. Contrôle de l’alimentation ATX intégré Contrôleur de ventilateur embarqué Horloge à temps réel (RTC) RJ-45 et port console série USB (pour gérer le système d’exploitation PiKVM ou pour se connecter au serveur). HID optionnel basé sur AVR (pour certaines cartes mères rares et étranges dont le BIOS ne comprend pas le clavier émulé OTG). Écran OLED optionnel pour afficher l'état du réseau ou toute autre information requise. Carte prête à l’emploi. Pas besoin de souder ou de concevoir une plaque d'essai. PiKVM OS – le logiciel est entièrement libre. Inclus Carte HAT PiKVM V3 pour Raspberry Pi 4 Carte passerelle USB-C – pour connecter la carte HAT au Pi via USB-C Carte adaptateur contrôleur ATX et câblage – pour connecter la HAT à la carte mère (si vous voulez gérer l’alimentation à travers le hardware). 2 câbles plats CSI Vis et entretoises en laiton Requis Raspberry Pi 4 Carte microSD Câble USB-C vers USB-A Câble HDMI Câble Ethernet droit (pour la connexion de la carte d’extension ATX) Bloc d'alimentation (5,1 V/3 A USB-C, l’alimentation officielle RPi est recommandée) Téléchargements Guide d’utilisation Images GitHub Links Le projet PiKVM et ses enseignements : entretien avec Maxim Devaev Raspberry Pi comme télécommande KVM

Lis Plus Moins

This PiCAN3 board provides CAN-Bus capability for the Raspberry Pi 4. It uses the Microchip MCP2515 CAN controller with MCP2551 CAN transceiver. Connection are made via DB9 or 3-way screw terminal. This board includes a switch mode power suppler that powers the Raspberry Pi is well. Easy to install SocketCAN driver. Programming can be done in C or Python. Caractéristiques CAN v2.0B at 1 Mb/s High speed SPI Interface (10 MHz) Standard and extended data and remote frames CAN connection via standard 9-way sub-D connector or screw terminal Compatible with OBDII cable Solder bridge to set different configuration for DB9 connector 120Ω terminator ready Serial LCD ready LED indicator Four fixing holes, comply with Pi Hat standard SocketCAN driver, appears as can0 to application Interrupt RX on GPIO25 5 V/3 A SMPS to power Raspberry Pi and accessories from DB9 or screw terminal Reverse polarity protection High efficiency switch mode design 6-24 V input range Optional fixing screws – select at bottom of this webpage RTC with battery backup (battery not included, requires CR1225 cell) Téléchargements User guide Schematic Driver installation Writing your own program in Python Python3 examples

Lis Plus Moins

Le Raspberry Pi M.2 HAT+ vous permet de connecter des périphériques M.2 tels que des disques NVMe et des accélérateurs AI à l'interface PCIe 2.0 du Raspberry Pi 5, prenant en charge un transfert de données rapide (jusqu'à 500 Mo/s) vers et des disques NVMe et autres accessoires PCIe. Raspberry Pi M.2 HAT+ prend en charge les appareils dotés du connecteur M.2 M key edge, dans les formats 2230 et 2242. Il est capable de fournir jusqu'à 3 A aux appareils M.2 connectés. Caractéristiques Prend en charge l'interface PCIe 2.0 à voie unique (taux de transfert maximal de 500 Mo/s) Prend en charge les appareils qui utilisent le connecteur Key Edge M.2 M Prend en charge les appareils au format 2230 ou 2242 Capable de fournir jusqu'à 3 A aux appareils M.2 connectés Comprend des voyants d'alimentation et d'activité Inclus 1x Raspberry Pi 5 M.2 HAT+ 1x câble ruban 1x en-tête d'empilage GPIO 4x entretoises 8x vis Téléchargements Datasheet Schematics Assembly instructions

Lis Plus Moins

Construisez des machines robustes et intelligentes qui combinent la puissance de calcul du Raspberry Pi avec des composants LEGO. Le Raspberry Pi Build HAT fournit quatre connecteurs pour les moteurs et capteurs LEGO Technic du portefeuille SPIKE. Les capteurs disponibles comprennent un capteur de distance, un capteur de couleur et un capteur de force polyvalent. Les moteurs angulaires sont disponibles dans une gamme de tailles et comprennent des encodeurs intégrés qui peuvent être interrogés pour trouver leur position. Le Build HAT s'adapte à tous les ordinateurs Raspberry Pi dotés d'un connecteur GPIO à 40 broches, y compris – avec l'ajout d'un câble ruban ou d'un autre périphérique d'extension – le Raspberry Pi 400. Les appareils LEGO Technic connectés peuvent facilement être contrôlés en Python, aux côtés des accessoires Raspberry Pi standard. tel qu'un module de caméra. Caractéristiques Contrôle jusqu'à 4 moteurs et capteurs Alimente le Raspberry Pi (lorsqu'il est utilisé avec un bloc d'alimentation externe approprié) Facile à utiliser depuis Python sur le Raspberry Pi

Lis Plus Moins

Le module LR1302 est un module passerelle LoRaWAN de nouvelle génération. Son facteur de forme est basé sur le mini-PCIe, et il a une faible consommation d'énergie et de hautes performances. Équipé de la puce de bande de base LoRaWAN SX1302 de Semtech Network, le module de passerelle LR1302 offre diverses fonctions de passerelle avec potentiellement la capacité de transmission sans fil à longue distance. Par rapport aux puces LoRa précédentes SX1301 et SX1308, la puce SX1302 a une sensibilité plus élevée, une consommation d'énergie plus faible et une température de fonctionnement plus basse. Elle prend en charge la transmission de données à 8 canaux, améliore l'efficacité et la capacité de communication et prend en charge les connexions et la transmission de données à un plus grand nombre d'appareils.Elle dispose de deux interfaces d'antenne, une pour l'envoi et la réception de signaux LoRa et une interface U.FL (IPEX) pour une transmission indépendante. Il est également doté d'un blindage métallique pour protéger contre les interférences externes, et pour fournir un environnement de communication fiable.Conçu spécifiquement pour l'IoT, le LR1302 convient à une variété d'applications IoT. Qu'il soit utilisé dans les villes intelligentes, l'agriculture, l'automatisation industrielle ou d'autres domaines, le module LR1302 peut fournir des connexions fiables et une transmission de données efficace. Caractéristiques Utilise la puce LoRa de bande de base Semtech SX1302 avec une consommation d'énergie extrêmement faible et d'excellentes performances Le facteur de forme Mini-PCIe et la conception compacte facilitent l'intégration dans différents dispositifs de passerelle et conviennent aux applications à espace limité, offrant ainsi des options de déploiement flexibles. Prend en charge la transmission de données à 8 canaux, offre une efficacité et une capacité de communication plus efficaces La température de fonctionnement ultra basse élimine le besoin de refroidissement supplémentaire et réduit la taille de la passerelle LoRaWAN Utilise l'avant SX1250 TX/RX avec une sensibilité jusqu'à -139 dBm@SF12 ; Puissance d'émission jusqu'à 26 dBm à 3,3 V Caractéristiques Fréquence 863-870 MHz (EU868) Jeu de puces Puce Semtech SX1302 Sensibilité -125 dBm à 125K/SF7 -139 dBm à 125K/SF12 Puissance d'émission 26 dBm (avec alimentation 3,3 V) Bande passante 125/250/500 kHz Canal 8 canaux LED Puissance : Vert Configuration : Ed Émission : Vert Récepteur : bleu Facteur de forme Mini PCIe, doigt d'or 52 broches Consommation électrique (version SPI) Veille : 7,5 mA Puissance maximale d'émission : 415 mA Réception : 40 mA Consommation électrique (version USB) Veille : 20 mA Puissance maximale d'émission : 425 mA Réception : 53 mA LBT (écouter avant de parler) Soutien Connecteur d'antenne U.FL Température de fonctionnement -40 à 85°C Dimensions (L x L) 30x50.95mm Note Le module de passerelle LoRaWAN LR1302 n'est pas inclus. Téléchargements Wiki Fiche technique SX1302 Diagramme schématique

Lis Plus Moins

This PiCAN 2 board provides CAN-Bus capability for the Raspberry Pi 2/3. It uses the Microchip MCP2515 CAN controller with MCP2551 CAN transceiver. Connection are made via DB9 or 3-way screw terminal. This board includes a switch mode power suppler that powers the Raspberry Pi is well. Easy to install SocketCAN driver. Programming can be done in C or Python. Not suitable for Raspberry Pi 4, please use PiCAN 3 instead. Caractéristiques CAN v2.0B at 1 Mb/s High speed SPI Interface (10 MHz) Standard and extended data and remote frames CAN connection via standard 9-way sub-D connector or screw terminal Compatible with OBDII cable Solder bridge to set different configuration for DB9 connector 120Ω terminator ready Serial LCD ready LED indicator Foot print for two mini push buttons Four fixing holes, comply with Pi Hat standard SocketCAN driver, appears as can0 to application Interrupt RX on GPIO25 5 V/1 A SMPS to power Raspberry Pi and accessories from DB9 or screw terminal Reverse polarity protection High efficiency switch mode design 6-20 V input range Optional fixing screws – select at bottom of this webpage Téléchargements User guide Schematic Rev B Writing your own program in Python Python3 examples in Github

Lis Plus Moins

This PiCAN2 Duo board provides two independent CAN-Bus channels for the Raspberry Pi 4. It uses the Microchip MCP2515 CAN controller with MCP2551 CAN transceiver. Connections are made via 4-way screw terminal. This board has a 5 V/3 A SMPS that can power the Raspberry Pi is well via the screw terminal.p Easy to install SocketCAN driver. Programming can be done in C or Python. Caractéristiques CAN v2.0B at 1 Mb/s High speed SPI Interface (10 MHz) Standard and extended data and remote frames CAN connection screw terminal 120 Ω terminator ready Serial LCD ready LED indicator Four fixing holes, comply with Pi Hat standard SocketCAN driver, appears as can0 and can1 to application Interrupt RX on GPIO25 and GPIO24 5 V/3 A SMPS to power Raspberry Pi and accessories from screw terminal Reverse polarity protection High efficiency switch mode design 7-24 V input range Téléchargements User guide Schematic Rev D Writing your own program in Python Python3 examples in Github

Lis Plus Moins

Commandez dès maintenant le kit Geekworm KVM-A3 et recevez le livre numérique Raspberry Pi Full Stack (valeur de 35 €) gratuitement ! KVM signifie Keyboard, Video et Mouse. Il s'agit d'un puissant logiciel open source permettant l'accès à distance via Raspberry Pi. Ce kit KVM-A3 est conçu sur la base du Raspberry Pi 4. Grâce à lui, vous pouvez allumer et éteindre votre ordinateur, le redémarrer, configurer l'UEFI/BIOS et même réinstaller le système d'exploitation à l'aide d'un CD-ROM virtuel ou d'une clé USB. Vous pouvez utiliser votre propre clavier et souris distants, ou laisser KVM simuler un clavier, une souris et un écran, présentés via un navigateur web comme si vous interagissiez directement avec le système distant. Il s'agit d'un véritable accès matériel, sans dépendance aux ports, protocoles ou services distants ! Caractéristiques Spécialement conçu pour KVM (un IP-KVM DIY ouvert et abordable basé sur Raspberry Pi) Compatible avec Raspberry Pi 4 (non inclus) Entièrement compatible avec le système d'exploitation PiKVM V3 Contrôlez un serveur ou un ordinateur via un navigateur web Capture HDMI Full HD basée sur la puce TC358743 Prise en charge du clavier et de la souris OTG ; Émulation de disque dur de stockage de masse Horloge temps réel matérielle (RTC) avec emplacement pour pile bouton CR1220 Équipé d'un ventilateur pour dissiper la chaleur du Raspberry Pi Dispose de relais statiques pour protéger les broches GPIO du Raspberry Pi des décharges électrostatiques et des décharges électrostatiques Contrôle ATX via un connecteur RJ45 : allumage et extinction de la machine, réinitialisation et surveillance à distance de l'état du disque dur et des voyants d'alimentation Connecteur SH1.0 10-broches réservé à la future prise en charge audio HDMI I²S Embase 4 broches et entretoises réservées à l'écran OLED I²C Inclus Boîtier métallique KVM-A3 pour Raspberry Pi 4 Module HDMI vers CSI-2 X630 (pour la capture vidéo) Carte d'extension X630-A3 (fournit Ethernet, refroidissement, RTC, alimentation, etc.) Carte adaptateur X630-A5 (installée dans le boîtier du PC ; connecte la carte mère de l'ordinateur au câble du panneau d'E/S du boîtier) Écran OLED 0,96 pouces (128 x 64 pixels) Câble Ethernet (norme TIA/EIA-568.B ; sert également de câble de contrôle ATX) Téléchargements Wiki PiKVM OS

Lis Plus Moins

Le Qwiic pHAT relie le bus I²C (GND, 3.3V, SDA et SCL) de votre Raspberry Pi à un ensemble de connecteurs Qwiic sur la HAT. Étant donné que le système Qwiic permet d’assembler des circuit imprimé avec des adresses différentes, vous pouvez empiler autant de capteurs que vous voulez pour créer une tour de détection ! Le Qwiic pHAT V2.0 dispose de quatre ports de connexion Qwiic (deux sur son côté et deux verticaux), tous sur le même bus I²C. Nous avons également veillé à ajouter une simple borne à vis 5V aux cartes d’alimentation qui peuvent avoir besoin de plus de 3.3V et d’un bouton d’usage général (avec la possibilité d’arrêter le Pi avec un script). Également mis à jour, les trous de montage trouvés sur la carte sont maintenant espacés pour tenir compte de la dimension typique de la carte Qwiic de 1,0' x 1,0'. Ce HAT est compatible avec tout Raspberry Pi qui utilise l’en-tête GPIO 2x20 standard et le NVIDIA Jetson Nano et Google Coral. Caractéristiques : 4 ports de connexion Qwiic 1 bornier à vis tolérant 5V 1 bouton Usage général Tête femelle 40 broches compatible HAT

Lis Plus Moins

Lorsque le système sur puce (SoC) du Raspberry Pi 4 atteint une certaine température, il réduit sa vitesse de fonctionnement pour se protéger des dommages. En conséquence, vous n’obtenez pas des performances maximales avec l’ordinateur monocarte. Fan SHIM est un accessoire abordable qui élimine efficacement l’étranglement thermique et améliore les performances du RPi 4. Il est assez simple de fixer le ventilateur SHIM au Raspberry Pi : le ventilateur SHIM utilise un connecteur à ajustement par friction, il se glisse donc simplement sur les broches de votre Pi et il est prêt à fonctionner, aucune soudure n'est nécessaire ! Le ventilateur peut être contrôlé par logiciel, vous pouvez donc l'ajuster à vos besoins, par exemple l'allumer lorsque le processeur atteint une certaine température, etc. Vous pouvez également programmer la LED comme indicateur visuel de l'état du ventilateur. L'interrupteur tactile peut également être programmé, vous pouvez donc l'utiliser pour allumer ou éteindre le ventilateur, ou pour basculer entre le mode déclenché par la température ou manuel. Caractéristiques Ventilateur 30 mm 5 V CC 4 200 tr/min Débit d'air de 0,05 m³/min Bruit acoustique de 18,6 dB (silencieux) En-tête à ajustement par friction Aucune soudure requise LED RVB (APA102) Interrupteur tactile Assemblage de base requis Compatible avec Raspberry Pi 4 (et 3B+, 3A+) Bibliothèque et démon Python Brochage Contenu de la livraison PCB de cale de ventilateur Ventilateur 30 mm 5 V CC avec connecteur JST Écrous et boulons M2.5 Assemblée Le montage est vraiment simple et ne prend presque pas de temps Avec le côté composant du PCB tourné vers le haut, poussez les deux boulons M2,5 à travers les trous par le bas, puis vissez la première paire d'écrous pour les fixer et servir d'entretoises. Poussez les trous de montage du ventilateur vers le bas sur les boulons, avec le côté câble du ventilateur vers le bas (comme illustré) et le texte sur le ventilateur vers le haut. Fixez avec deux autres écrous. Poussez le connecteur JST du ventilateur dans la prise du Fan SHIM. Logiciel Avec l'aide de la bibliothèque Python, vous pouvez contrôler le ventilateur (marche/arrêt), la LED RVB et l'interrupteur. Vous trouverez également un certain nombre d'exemples illustrant chaque fonctionnalité, ainsi qu'un script pour installer un démon (un programme informatique qui s'exécute en arrière-plan) qui fait fonctionner le ventilateur en mode automatique, le déclenchant ou l'éteignant lorsque le processeur atteint une température seuil, avec une commande manuelle via l'interrupteur tactile.

Lis Plus Moins

Grâce à ses capacités I²C, ce HAT PWM économise les broches GPIO du Raspberry Pi, vous permettant de les utiliser à d’autres fins. Le Servo pHAT ajoute également une connexion de terminal série, qui vous permettra de monter un Raspberry Pi sans avoir à le connecter à un moniteur et un clavier. Nous avons fourni un connecteur Qwiic pour une interface facile avec le bus I²C en utilisant le système Qwiic et un connecteur à 4 broches pour se connecter au Sphero RVR. L’alimentation du Servo pHAT SparkFun peut être fournie via un connecteur USB-C. Cela alimentera uniquement les servomoteurs ou les servomoteurs et le Raspberry Pi connecté à la HAT. Nous sommes passés à l’USB-C pour vous permettre d’apporter plus de courant à vos servos comme jamais auparavant. Ce connecteur USB-C peut également brancher le Pi via une connexion de port série pour éviter d’avoir à utiliser un moniteur et un clavier pour configurer le Pi. Pour alimenter uniquement le rail d’alimentation servo (et non le rail d’alimentation 5V du Pi), vous devez couper une petite trace sur le cavalier d’isolement. Cela vous permet de piloter des charges plus lourdes provenant de plusieurs ou de plus grands servos. Nous avons même ajouté des circuits de protection électrique à la conception pour éviter d’endommager les sources d’énergie. Chacun des 16 axes de servomoteur de ce pHAT a été espacé sur le brochage standard des servomoteurs à 3 axes (sol, 5V, signal) pour faciliter la fixation de vos servomoteurs. Le Servo pHAT est de la même taille et du même facteur de forme qu’un Raspberry Pi Zero et Zero W, mais il peut également fonctionner avec un Raspberry Pi régulier. Caractéristiques : 16 canaux PWM, contrôlables sur I²C Connecteur Qwiic Connecteur RVR à 4 broches pour connexion à Sphero RVR Connecteur USB-C Connecteur GPIO 40 broches pour connexion à Raspberry Pi Série USB CH340C SOIC16 Mise à jour des circuits de conversion de niveau logique Circuits de protection électrique

Lis Plus Moins

Utilisez votre Raspberry Pi avec la communication LTE Cat-4 4G/3G/2G et le positionnement GNSS, pour transmission de données à distance/téléphone/SMS, adapté à la surveillance/alarme de zones éloignées. Ce HAT 4G est basé sur le Maduino Zero 4G LTE, mais sans contrôleur. Il est conçu pour fonctionner avec une Raspberry Pi (connecteur 2 x 20 et USB). La Raspberry communique avec ce HAT avec des commandes AT simples (via les broches TX/RX du connecteur 2 X 20) pour des contrôles simples, tels que SMS/Phone/GNSS ; avec la connexion USB et le pilote Linux approprié installé, le HAT 4G agit comme un adaptateur réseau 4G, qui peut accéder à Internet et transmettre des données avec le protocole 4G. Comparé au dongle USB 4G normal, ce HAT 4G pour Raspberry Pi présente les avantages suivants : Codec audio intégré, qui vous permet d'avoir un appel directement avec votre RPI, ou une diffusion automatique avec un haut-parleur ; Communication UART matérielle, contrôle matériel de l'alimentation (par impulsion de 2 s du GPIO PI ou du bouton POWERKEY), contrôle matériel du mode avion ; Double antenne LTE 4G, plus antenne GPS Caractéristiques LTE Cat-4, avec un débit de liaison montante de 50 Mbps et un débit de liaison descendante de 150 Mbps Positionnement GNSS Pilote audio NAU8810 Prend en charge dial-up, phone, SMS, TCP, UDP, DTMF, HTTP, FTP, etc... Prend en charge GPS, BeiDou, Glonass, Positionnement des stations de base LBS Emplacement pour carte SIM, prend en charge les cartes SIM 1.8 V/3 V Entrée audio intégrée et décodeur audio pour passer un appel téléphonique. 2 indicateurs LED, permettant de surveiller facilement l’état de fonctionnement Prend en charge la boîte à outils d'application SIM : SAT Classe 3, GSM 11.14 Release 99, USAT Inclus 1 Hat 4G LTE pour Raspberry Pi 1 antenne GPS 2 antennes 4G LTE/li> 2 Standoff Téléchargement GitHub

Lis Plus Moins

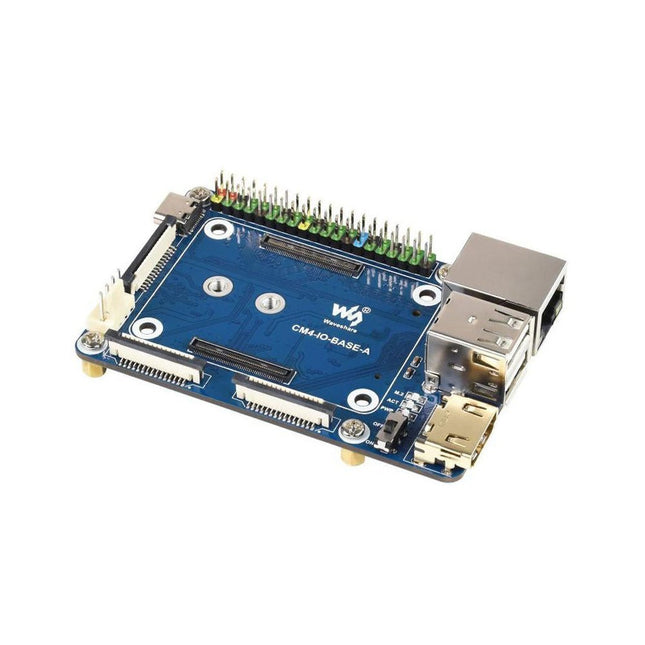

Caractéristiques Prise CM4 Convient à toutes les variantes du Compute Module 4 La mise en réseau Connecteur Gigabit Ethernet RJ45 M.2 M KEY, prend en charge les modules de communication ou SSD NVME Connecteur En-tête GPIO 40 broches Raspberry Pi USB 2x USB 2.0 Type-A 2x USB 2.0 via connecteur FFC Afficher Port d'affichage MIPI DSI (connecteur FPC 1,0 mm à 15 broches) Caméra 2x port caméra MIPI CSI-2 (connecteur FPC 1,0 mm 15 broches) Vidéo 2x ports HDMI (dont un port via connecteur FFC), prend en charge la sortie 4K 30 ips RTC APRÈS Stockage Prise de carte MicroSD pour les variantes Compute Module 4 Lite (sans eMMC) En-tête de ventilateur Pas de contrôle du ventilateur, 5 V Entrée de puissance 5 V Dimensions 85x56mm Inclus 1x CM4-IO-BASE-A 1x vis de montage SSD Téléchargements Wiki

Lis Plus Moins

NetPi est la solution parfaite pour les besoins de connectivité de votre Raspberry Pi Pico. Il s'agit d'un HAT Ethernet qui permet à votre Pico de se connecter facilement à Internet. Avec la prise en charge de divers protocoles Internet tels que TCP, UDP, WOL sur UDP, ICMP, IPv4, etc., NetPi peut créer des appareils IoT, des robots, des systèmes domotiques et des systèmes de contrôle industriel. Il dispose de quatre SOCKET indépendants qui peuvent être utilisés simultanément et prend également en charge les commandes sans SOCKET telles que ARP-Request et PING-Request. L'Ethernet HAT est équipé d'un PHY Ethernet 10Base-T/100Base-TX et d'une négociation automatique pour un duplex intégral et semi-duplex avec des connexions basées sur 10 et 100. NetPi est idéal pour diverses applications. Avec NetPi, vous pouvez désormais prendre en charge les protocoles Internet câblés tels que TCP, UDP, ICMP, etc. Profitez de quatre sockets indépendants pour des connexions simultanées et exécutez des commandes sans socket comme ARP-Request et PING-Request. NetPi prend également en charge le mode de mise hors tension Ethernet et le réveil sur LAN via UDP pour économiser de l'énergie. NetPi est équipé d'un PHY Ethernet 10Base-T/100Base-TX et prend en charge la négociation automatique pour un duplex intégral et semi-duplex avec des connexions basées sur 10 et 100. L'appareil dispose de LED d'indicateur de réseau pour le full/half duplex, la liaison, la vitesse 10/100 et l'état actif. Caractéristiques Compatible avec Raspberry Pi Pico (W) RJ45 intégré avec transformateur : port Ethernet Prend en charge 4 SOCKETS indépendants simultanément Prise en charge des protocoles TCP/IP câblés : TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE Mode de mise hors tension Ethernet et Wake on LAN sur UDP pour économiser l'énergie Ethernet PHY 10Base-T/100Base-TX avec négociation automatique pour full et half duplex avec connexions 10 et 100 LED d'indicateur de réseau pour full/half duplex, liaison, vitesse 10/100 et état actif Breakout à broches RP2040 avec embase à broches femelle pour d'autres blindages et interfaces périphériques Écran LCD TFT 1,3' (240 x 240) et joystick à 5 directions pour une expérience utilisateur Interface SPI, I²C, UART Dimensions : 74,54 x 21,00 mm Applications Appareils Internet des objets (IoT) Systèmes d'automatisation et de contrôle industriels Domotique et systèmes de maison intelligente Systèmes de surveillance à distance et d'enregistrement de données Robotique et systèmes autonomes Systèmes de capteurs en réseau Systèmes d'automatisation des bâtiments et de gestion de l'énergie Systèmes de sécurité et de contrôle d'accès Téléchargements GitHub

Lis Plus Moins

Le Maker pHAT est la solution aux problèmes les plus courants auxquels les débutants sont confrontés en commençant par Raspberry PI. Sa conception intelligente et simple facilite sa fixation sur votre Pi et vous évite tout le travail fastidieux de connexion de divers autres accessoires. De plus, les LED correspondant à chaque broche permettent de voir extrêmement facilement où se situe un problème potentiel. Le Maker pHat a la même taille que le Raspberry Pi Zero avec les 4 trous de montage alignés. Cependant, il peut être utilisé avec les Raspberry Pi 3B, 3B+ et 3A+, en insérant un en-tête d'empilage 2 x 20. Caractéristiques Taille Raspberry Pi Zero, s'empile parfaitement sur Raspberry Pi Zero Compatible avec Raspberry Pi 3B / 3B+ de taille standard, Raspberry Pi 3A+ de taille moyenne et Raspberry Pi Zero / W / WH de taille plus petite. Empreinte GPIO Raspberry Pi standard. Réseau de LED pour les broches GPIO sélectionnées (GPIO 17, 18, 27, 22, 25, 12, 13, 19). 3x boutons-poussoirs programmables intégrés (GPIO 21, 19 et 20, doivent être configurés comme entrée pull up). Buzzer actif intégré (GPIO 26). Étiquettes appropriées pour tous les GPIO, y compris SPI, UART, I2C, 5V, 3,3V et GND. Utilisez la prise USB Micro-B pour l’entrée 5 V et la communication USB vers UART. Série USB facilitée par le FT231X Tension d'entrée : USB 5 V, depuis un ordinateur, une banque d'alimentation ou un adaptateur USB standard. Monter sur Raspberry Pi Zero Montage sur Raspberry Pi 3B, 3B+ et 3A+

Lis Plus Moins

Il s'agit d'un kit d'extension d'E/S conçu pour Raspberry Pi, qui fournit 5 jeux de 2 x 20 broches, ce qui signifie un moyen pratique « d'empiler » plusieurs HAT différents ensemble et de les utiliser comme une combinaison/un projet spécifique. Caractéristiques Connectivité Raspberry Pi standard, directement enfichable OU via un câble ruban 5 jeux d'en-têtes 2x20 broches, connectent plusieurs HAT ensemble Port d'alimentation externe USB, fournit suffisamment d'alimentation pour plusieurs HAT Étiquettes d'épingles claires et descriptives pour une utilisation facile Patins de cavalier réservés sur la face inférieure, les connexions des broches sont modifiables par soudure, pour éviter les conflits de broches Remarque : assurez-vous qu'il n'y a aucun conflit de broches entre les HAT que vous souhaitez utiliser ensemble avant de vous connecter. Caractéristiques Dimensions : 183 × 65 mm Taille du trou de montage : 3 mm Inclus 1x CHAPEAU Pile 1x câble ruban 40 broches 1x connecteur à broches mâle 2x20 1x pack de vis RPi (4 pièces) x1

Lis Plus Moins

Le Picon Zero est un module complémentaire pour le Raspberry Pi. Il a la même taille qu'un Raspberry Pi Zero, ce qui le rend idéal pour fonctionner comme un pHat. Bien entendu, il peut être utilisé sur n’importe quel autre Raspberry Pi via un connecteur GPIO 40 broches. En plus de deux pilotes de moteur H-Bridge complets, le Picon Zero dispose de plusieurs broches d'entrée/sortie vous offrant plusieurs options de configuration. Cela vous permet d'ajouter facilement des sorties ou des entrées analogiques à votre Raspberry Pi sans logiciel compliqué ni pilote spécifique au noyau. En même temps, il ouvre 5 broches GPIO du Raspberry Pi et fournit l'interface pour un capteur de distance à ultrasons HC-SR04. Le Picon Zero est livré avec tous les composants, y compris les embases et les bornes à vis, entièrement soudés. La soudure n'est pas nécessaire. Vous pouvez l'utiliser dès la sortie de la boîte. Caractéristiques PCB format pHat : 65 mm x 30 mm Deux pilotes de moteur H-Bridge complets. Pilotez jusqu'à 1,5 A en continu par canal, entre 3 V et 11 V. Chaque sortie moteur possède à la fois un connecteur mâle à 2 broches et une borne à vis à 2 broches. Les moteurs peuvent être alimentés par le 5 V du Picon Zero ou par une source d'alimentation externe (3 V - 11 V). Le 5 V du Picon Zero peut être sélectionné parmi la ligne 5 V du Raspberry Pi ou un connecteur USB sur le Picon Zero. Cela signifie que vous pouvez effectivement disposer de 2 banques de batteries USB : une pour alimenter les servos et les moteurs du Picon Zero et l'autre pour alimenter le Pi. 4 Entrées pouvant accepter jusqu'à 5 V. Ces entrées peuvent être configurées comme suit : Entrées numériques Entrées analogiques DS18B20 DHT11 6 sorties pouvant piloter 5 V et être configurées comme : Sortie numérique Sortie PWM Servomoteur NéoPixel WS2812 Toutes les entrées et sorties utilisent des embases mâles GVS à 3 broches. Embase femelle à 4 broches qui se connecte directement à un capteur de distance à ultrasons HC-SR04. Connecteur femelle à 8 broches pour les signaux Ground, 3,3 V, 5 V et 5 GPIO vous permettant d'ajouter leurs fonctionnalités supplémentaires. Configuration matérielle Picon Zero dispose de deux cavaliers pour définir la configuration matérielle. Assurez-vous de les avoir placés dans la bonne position. JP1 – Carte Sélecteur 5V. Ce cavalier sélectionne l'endroit où obtenir l'alimentation 5 V pour les sorties Picon Zero. Les options sont : Cavalier en haut entre RPI et 5 V. L'alimentation 5 V de la carte provient des broches Raspberry Pi du connecteur GPIO. En raison des appareils à faible puissance de sortie et des moteurs 5 V, tous les appareils peuvent être alimentés avec une seule entrée d'alimentation 5 V. Jumper en bas entre USB et 5 V. L'alimentation 5 V provient du connecteur microUSB du Picon Zero. Utile pour les appareils à puissance de sortie plus élevée, puisque vous pouvez fournir une alimentation supplémentaire via le connecteur micro-USB sur la carte JP2 – Sélecteur de puissance du moteur. Ce cavalier sélectionne l'endroit où les moteurs reçoivent la puissance. Les deux options ici sont les suivantes : Cavalier en haut entre MotorPower et Vin. Les moteurs sont entraînés via le bornier à vis à 2 broches. La tension peut être comprise entre 3 V et 11 V. Utile pour les moteurs qui nécessitent une tension différente de 5 V, ou qui nécessitent plus de courant que celui disponible sur l'un des connecteurs d'entrée USB. Cavalier en bas entre 5 V et MotorPower. Les moteurs sont alimentés par le 5 V de la carte. Configuration du Raspberry Pi Le Picon Zero est un appareil I²C. Assurez-vous que votre Raspberry Pi est correctement configuré pour utiliser I²C et SMBus : sudo apt-get install python-smbus python3-smbus python-dev python3-dev sudo nano /boot/config.txt Ajoutez les lignes suivantes à la fin du fichier dtparam=i2c1=on dtparam=i2c_arm=on Appuyez sur Ctrl-X et utilisez les invites par défaut pour enregistrer redémarrage sudo Branchez le Picon Zero sur le Pi et exécutez i2cdetect -y 1 Si tout se passe bien, vous verrez le Picon Zero apparaître comme adresse 22 comme indiqué ci-dessous :

Lis Plus Moins

Transformez votre Raspberry Pi en console de jeux rétro ! Picade X HAT comprend des entrées joystick et bouton, un DAC/amplificateur I²S 3 W et un interrupteur d'alimentation logiciel. Ce HAT possède toutes les mêmes fonctionnalités que le Picade HAT original, mais dispose désormais de connecteurs Dupont femelles simples pour connecter votre joystick et vos boutons. Faites simplement apparaître Picade le pilote ! Il est idéal pour vos propres constructions de bornes d'arcade DIY ou pour les interfaces nécessitant de gros boutons et du son colorés. Caractéristiques DAC audio I²S avec amplificateur 3 W (mono) et bornes push-fit Système marche/arrêt sécurisé avec bouton d'alimentation tactile et LED Connecteur USB-C pour l'alimentation (alimente votre Pi) Entrées de joystick numérique à 4 voies 6x entrées de bouton de lecteur 4x entrées de bouton utilitaire 1x entrée de commutateur d'alimentation douce 1x sortie LED d'alimentation Connecteur bouton plasma Broches de dérivation pour l'alimentation, I²C et 2 boutons supplémentaires Brochage du Picade X HAT Compatible avec tous les modèles Raspberry Pi 40 broches Le DAC I²S mélange les deux canaux audio numériques du Raspberry Pi en une seule sortie mono. Celui-ci passe ensuite par un amplificateur de 3 W pour alimenter un haut-parleur connecté. La carte dispose également d'un interrupteur d'alimentation logiciel qui vous permet d'allumer et d'éteindre votre Pi en toute sécurité sans risque de corruption de la carte SD. Appuyez sur le bouton connecté pour démarrer, puis maintenez-le enfoncé pendant 3 secondes pour arrêter complètement et débrancher l'alimentation. Installation du logiciel Ouvrez un terminal et tapez curl https://get.pimoroni.com/picadehat | bash pour exécuter le programme d'installation. Vous devrez redémarrer une fois l'installation terminée, si cela ne vous invite pas à le faire. Le logiciel ne prend pas en charge Raspbian Wheezy Remarques Avec l'alimentation USB-C connectée via Picade X HAT, vous devrez soit appuyer sur le bouton d'alimentation connecté, soit sur le bouton marqué « interrupteur » sur le HAT pour allumer votre Pi.

Lis Plus Moins

Raspberry Pi 4 a été bien accueilli par les passionnés de Pi pour sa puissance de traitement accrue. Cependant, cela a eu un prix. Le RPi 4 peut consommer jusqu'à 3 ampères, ce qui signifie qu'il doit dissiper 15 W de puissance. Le refroidissement du Raspberry Pi est indispensable. Du dissipateur thermique passif le plus simple, en passant par les ventilateurs soufflants élaborés et même une idée exotique refroidie à l'eau, de nombreuses options sont disponibles. Le Sequent Microsystems Smart Fan a le facteur de forme du Raspberry Pi HAT. Son propre processeur 32 bits reçoit les commandes du Raspberry Pi via l'interface I²C. Une alimentation élévateur convertit le 5 V fourni par Raspberry Pi en 12 V, assurant un contrôle précis de la vitesse. Grâce à la modulation de largeur d'impulsion, il alimente le ventilateur juste assez pour maintenir une température constante du processeur Raspberry Pi. Le Smart Fan préserve toutes les broches GPIO, permettant d'empiler n'importe quel nombre de cartes sur le Raspberry Pi. Si une autre carte d'extension doit dissiper de l'énergie, un Smart Fan secondaire peut être ajouté à la pile. Montage sur rail DIN Avec plusieurs cartes supplémentaires, le Smart Fan peut être installé sur le rail DIN, pour des applications industrielles robustes. Cavalier de niveau de pile Deux ventilateurs intelligents peuvent être installés sur chaque Raspberry Pi. L'hypothèse est que vous avez une carte supplémentaire dans la pile qui nécessite un refroidissement. La face inférieure du Smart Fan comporte un cavalier qui doit être installé sur le deuxième ventilateur, afin que le Raspberry Pi puisse différencier les deux adresses I²C. Caractéristiques Ventilateur 40 x 40 x 10 mm avec débit d'air de 6 CFM Alimentation 12 V élévateur pour un contrôle précis de la vitesse du ventilateur Le contrôleur PWM module le ventilateur pour maintenir une température Pi constante Consommation inférieure à 100 mA Empilable sur lui-même, 2 ventilateurs peuvent être ajoutés au Raspberry Pi Entièrement empilable, permet d'ajouter d'autres cartes au Raspberry Pi Utilise uniquement l'interface I²C, laisse la pleine utilisation de toutes les broches GPIO Super silencieux et efficace Inclus Smart Fan HAT Ventilateur 40 x 40 x 10 mm avec vis de montage Le matériel de montage Téléchargements Guide de l'utilisateur Schéma du matériel Open Source Dessin CAO 2D Ligne de commande Bibliothèques Python Nœuds Nœud-Rouge

Lis Plus Moins

Le MotoPi est une carte d'extension permettant de contrôler et d'utiliser jusqu'à 16 servomoteurs 5 V contrôlés par PWM. La carte peut être alimentée en plus par une tension comprise entre 4,8 V et 6 V, ce qui garantit toujours une alimentation parfaite et permet d'alimenter même des projets plus importants. Avec l'alimentation supplémentaire et le convertisseur analogique-numérique intégré, de nouvelles possibilités peuvent être atteintes. Une alimentation supplémentaire par moteur n'est plus nécessaire car toutes les connexions (Tension, Terre, Contrôle) sont directement connectées à la carte. Le contrôle et la programmation peuvent se faire directement, comme d'habitude, sur le Raspberry Pi. Fonctionnalités spéciales 16 canaux, propre générateur d'horloge, Incl. Convertisseur analogique-numérique Entrée 1 Connecteur d'alimentation coaxial 5,5 / 2,1 mm, 5 V / 6 A max Entrée 2 Bornier à vis, 4,8-6 V / 6 A max Compatible avec Framboise Pi A+, B+, 2B, 3B Dimensions 65x56x24mm Etendue de la livraison Tableau, manuel, matériel de fixation

Lis Plus Moins

Le PoE HAT (G) est un HAT PoE (Power Over Ethernet) conforme à la norme IEEE 802.3af/at pour Raspberry Pi 5. En utilisant un routeur ou un commutateur PoE prenant en charge la norme réseau IEEE 802.3af/at, il est possible de fournir à la fois une connexion réseau et une alimentation électrique à votre Raspberry Pi avec un seul câble Ethernet. Caractéristiques Connecteur GPIO standard à 40 broches pour Raspberry Pi Capacité PoE, conforme à la norme IEEE 802.3af/at Solution IC originale intégrée pour des performances d'alimentation PoE plus stables Adopte une alimentation à découpage non isolée (SMPS) Compact et facile à assembler Spécifications Entrée d'alimentation PoE 38~57 V CC in Puissance de sortie Header GPIO : 5 V/5 A (max) Norme réseau IEEE 802.3af/at PoE Dimensions 56,5 x 64,98 mm Inclus 1x PoE HAT (G) 1x Header 2x2 1x Header 2x20 1x Pack d'entretoises Téléchargements Wiki

Lis Plus Moins

Pouvez-vous utiliser le SparkFun Top pHAT pour prototyper l'apprentissage machine sur votre Raspberry Pi 4, NVIDIA Jetson, Google Coral ou un autre ordinateur monocarte ? Sans aucun doute! Le système pHAT SparkFun Top prend en charge les interactions d'apprentissage machine, notamment la commande vocale avec microphones et haut-parleurs de bord, l'affichage graphique pour la rétroaction de contrôle de la caméra et l'accès sans entrave au connecteur de la caméra RPi. De plus, vous pouvez utiliser les boutons programmables, la manette et la DEL RVB pour les E/S définies par l'utilisateur, l'interaction dynamique du système ou l'affichage de l'état du système.Pouvez-vous l'utiliser comme interface pour présenter votre projet à l'écosystème SparkFun Qwiic ? En effet ! En plus de toutes les fonctionnalités précédentes, nous avons également inclus un connecteur Qwiic pour permettre une intégration facile sur I2C. Des milliards de combinaisons de cartes compatibles Qwiic sont à votre disposition pour développer les capacités du SparkFun Top pHAT.Avec toute l'interaction E/S sur cette carte et le manque de soudure nécessaire pour se mettre en marche, le SparkFun Top pHAT est le complément d'apprentissage machine fondamental pour Raspberry Pi ou tout 2x20 GPIO SBC !Caractéristiques :Un pHAT Raspberry Pi qui se concentre sur l'interaction utilisateur avec un SBC/RPi.Soutien des interactions d'apprentissage automatiqueCommande vocale (microphones, haut-parleurs)Affichage graphique sur TFT couleur 2.4''Deux boutons programmables pour les E/S définies par l'utilisateurJoystick programmable – pour une interaction dynamique avec le système (menus GUI, conduite de robot).DEL RVB programmables – pour l'état du système, affichage.N'empêche pas l'accès à la caméra RPi ou au connecteur d'affichageInterrupteur marche/arrêt pour Rpi.Prend en charge l'accès à l'écosystème Qwiic SparkFunDestiné à être au sommet d'une pile pHAT - pas de broches pour empiler sur le dessus de cette carte. C'est le Top pHAT!

Lis Plus Moins

Caractéristiques: Écran TFT IPS de 1,54 pouces avec une résolution de 240 x 240 pouvant afficher du texte ou des vidéos Ports de haut-parleurs stéréo pour la lecture audio – synthèse vocale, alertes ou pour créer un assistant vocal. Sortie casque stéréo pour la lecture audio via un système stéréo, des écouteurs ou des haut-parleurs amplifiés. Entrée microphone stéréo - parfaite pour créer vos propres assistants domestiques intelligents Deux connecteurs JST STEMMA 3 broches pouvant être utilisés pour connecter plus de boutons, un relais, ou même quelques NeoPixels ! Le port I2C plug-and-play STEMMA QT peut être utilisé avec n'importe laquelle des cartes Adafruits 50+ I2C STEMMA QT ou peut être utilisé pour se connecter aux appareils Grove I2C avec un câble adaptateur. Joystick 5 directions + bouton pour l'interface utilisateur et le contrôle. Trois LED RVB DotStar pour un retour LED coloré. Le port STEMMA QT signifie que vous pouvez connecter des capteurs d'image thermique comme le Panasonic Grid-EYE ou le MLX90640. Les caméras sensibles à la chaleur peuvent être utilisées comme détecteur de personne, même dans l'obscurité ! Un accéléromètre externe peut être fixé pour la détection de gestes ou de vibrations, tels que les projets de maintenance prédictive de machines/industries. Attention : un Raspberry Pi 4 n'est pas inclus.

Lis Plus Moins

Libérez votre Mozart intérieur avec Piano HAT, un mini compagnon musical pour votre Raspberry Pi ! Piano HAT est inspiré du PiPiano de Zachary Igielman et réalisé avec sa bénédiction. Nous avons pris son fabuleux concept d'extension piano miniature pour le Raspberry Pi, l'avons rendu tactile et y avons ajouté des touches de notre fameux polissage Pimoroni. Jouez de la musique en Python, contrôlez des synthétiseurs logiciels sur votre Pi et prenez les rênes des synthétiseurs matériels ! Caractéristiques 16 pads tactiles capacitifs (liez chacun à sa propre fonction Python !) 13 touches de piano (une octave complète) Boutons d'octave haut/bas Bouton de cycle d'instruments (idéal pour une utilisation avec des synthétiseurs) 16 LED blanches lumineuses (laissez-les s'allumer automatiquement ou prenez le contrôle avec Python) 2x puces de pilote tactile capacitif Microchip CAP1188 Utilisez-le pour contrôler des synthétiseurs logiciels ou matériels via MIDI Compatible avec tous les modèles Raspberry Pi à connecteur 40 broches Livré entièrement assemblé Téléchargements Bibliothèque Python Schéma de broches
