L'ESP32-WROOM-32, mesurant uniquement 25,2 mm x 18 mm, contient le SoC ESP32, une mémoire flash, des composants discrets de précision et une antenne PCB pour offrir des performances RF exceptionnelles dans les applications limitées en espace.
ESP32-WROOM-32 est un puissant module MCU Wi-Fi + BT + BLE générique qui cible une grande variété d'applications, allant des réseaux de capteurs basse consommation aux tâches les plus exigeantes, telles que l'encodage vocal, le streaming de musique et le décodage MP3.
Au cœur de ce module se trouve la puce ESP32-D0WDQ6. La puce intégrée est conçue pour être évolutive et adaptative. Il existe deux cœurs de processeur qui peuvent être contrôlés individuellement et la fréquence d'horloge est réglable de 80 MHz à 240 MHz. L'utilisateur peut également éteindre le processeur et utiliser le coprocesseur basse consommation pour surveiller en permanence les périphériques en cas de changement ou de franchissement de seuils. L'ESP32 intègre un riche ensemble de périphériques, allant des capteurs tactiles capacitifs aux capteurs Hall, en passant par l'interface de carte SD, Ethernet, SPI haut débit, UART, I²S et I²C.
L'intégration de Bluetooth, Bluetooth LE et Wi-Fi garantit qu'un large éventail d'applications peut être ciblée et que le module est à l'épreuve du temps. L'utilisation du Wi-Fi permet une vaste portée physique et une connexion directe à Internet via un routeur Wi-Fi, tandis que l'utilisation du Bluetooth permet à l'utilisateur de se connecter facilement au téléphone ou de diffuser des balises à faible consommation d'énergie pour sa détection.
Le courant de veille de la puce ESP32 est inférieur à 5 µA, ce qui la rend adaptée aux applications électroniques alimentées par batterie et portables. L'ESP32 prend en charge un débit de données allant jusqu'à 150 Mbps et une puissance de sortie de 20,5 dBm au niveau de l'antenne pour garantir la plage physique la plus large. En tant que telle, la puce offre des spécifications de pointe et les meilleures performances en termes d'intégration électronique, de portée, de consommation d'énergie et de connectivité.
Téléchargements
Datasheet
Le kit ESP32-S3-DevKitC-1 est une carte de développement d’entrée de gamme, équipée d’un microcontrôleur LE (Low Energy – à faible consommation) générique ESP32-S3-WROOM-1U, intégrant un ensemble complet de fonctions Wi-Fi et Bluetooth à consommation réduite. La plupart des connexions d’entrées/sorties du module sont disponibles sur les connecteurs situés sur les deux faces de la carte facilitant son interfaçage. Les développeurs peuvent relier leurs périphériques à l’aide de fils de pontage, ou installer la carte ESP32-S3-DevKitC-1 sur une plaque de prototypage. Caractéristiques Module intégré : ESP32-S3-WROOM-1U-N8R8 Mémoire Flash : 8 Mo QD Mémoire pseudo statique PSRAM : 8 Mo OT Tension SPI : 3,3 V Spécifications ESP32-S3-WROOM-1U L’ESP32-S3-WROOM-1U est un puissant module générique MCU LE Wi-Fi + Bluetooth à consommation réduite, muni d’un ensemble complet de périphériques. Il intègre une accélération pour les calculs relatifs aux réseaux neuronaux et le traitement du signal. L’ESP32-S3-WROOM-1U est muni d’un connecteur pour antenne extérieure. 5 V to 3.3 V LDO (à faible chute de tension) Régulateur de tension qui convertit l’alimentation de 5 V en 3,3 V. Connecteurs externes Toutes les broches GPIO (à l’exception de celles destinées à l’interfaçage de la mémoire Flash SPI) sont disponibles sur les connecteurs de la carte pour simplifier l’interfaçage et la programmation. Port convertisseur USB-vers-UART Un connecteur Micro-USB est utilisé pour alimenter la carte, pour le téléversement du code des applications dans le chip, ainsi que pour les communications avec le microcontrôleur via le convertisseur USB-vers-UART. Bouton de chargement En maintenant appuyé le poussoir Boot, puis en appuyant sur le bouton Reset, le téléversement du microcode via le port série intervient. Poussoir Reset Appuyez sur ce bouton pour réinitialiser le système. USB Port L’interface USB OTG rapide de l’ ESP32-S3 est conforme aux spécifications USB 1.1. Cette interface est utilisée pour alimenter la carte, pour téléverser le code des applications et pour les communications avec le module, en utilisant le protocole USB 1.1, ainsi que pour le débogage à l’aide des fonctions JTAG. Pont USB-vers-UART Le chip du pont USB-vers-UART permet d’obtenir des vitesses de transfert atteignant 3 Mbps. RGB LED Pilotage des LED RGB adressables par le port GPIO38. Témoin d’alimentation 3,3 V à LED Cette LED s’illumine quand le câble d’alimentation USB est relié à la carte. Téléchargements Pinout
L'Arduino Nano ESP32 (avec ou sans connecteurs) est une carte au format Nano basée sur l'ESP32-S3 (intégré dans le NORA-W106-10B de u-blox). Il s'agit de la première carte Arduino entièrement basée sur un ESP32, et elle dispose du Wi-Fi, du Bluetooth LE, du débogage via USB natif dans l'IDE Arduino ainsi que de la faible consommation d'énergie.
Le Nano ESP32 est compatible avec l'Arduino IoT Cloud et prend en charge MicroPython. C'est une carte idéale pour se lancer dans le développement IoT.
Caractéristiques
Faible encombrement: Conçu en gardant à l'esprit le format Nano bien connu, cette carte au design compact est parfaite pour être intégrée dans des projets autonomes.
Wi-Fi et Bluetooth: Exploitez la puissance du microcontrôleur ESP32-S3, bien connu dans le domaine de l'IoT, avec le support complet d'Arduino pour la connectivité sans fil et Bluetooth.
Support d'Arduino et de MicroPython: Basculez facilement entre la programmation Arduino et MicroPython en quelques étapes simples.
Compatible avec l'Arduino IoT Cloud: Créez rapidement et facilement des projets IoT avec seulement quelques lignes de code. La configuration prend en charge la sécurité, vous permettant de surveiller et de contrôler votre projet de n'importe où grâce à l'application Arduino IoT Cloud.
Prise en charge HID: Simulez des périphériques d'interface utilisateur tels que des claviers ou des souris via USB, ouvrant de nouvelles possibilités d'interaction avec votre ordinateur.
Spécifications
Microcontrôleur
u-blox NORA-W106 (ESP32-S3)
Connecteur USB
USB-C
Broches
Broches LED intégrées
13
Broches LED RVB intégrées
14-16
Broches d'E/S numériques
14
Broches d'entrée analogique
8
Broches PWM
5
Interruptions externes
Toutes les broches numériques
Connectivité
Wi-Fi
u-blox NORA-W106 (ESP32-S3)
Bluetooth
u-blox NORA-W106 (ESP32-S3)
Communication
UART
2x
I²C
1x, A4 (SDA), A5 (SCL)
SPI
D11 (COPI), D12 (CIPO), D13 (SCK). Utilisez n'importe quelle broche GPIO pour Chip Select (CS)
Alimentation
Tension d'E/S
3,3 V
Tension d'entrée (nominale)
6-21 V
Courant source par broche d'E/S
40 mA
Courant de décharge par broche d'E/S
28 mA
Vitesse d'horloge
Processeur
Jusqu'à 240 MHz
Mémoire
Mémoire ROM
384 ko
Mémoire SRAM
512 ko
Mémoire Flash externe
128 Mbit (16 Mo)
Dimensions
18 x 45 mm
Téléchargements
Fiche technique
Schémas

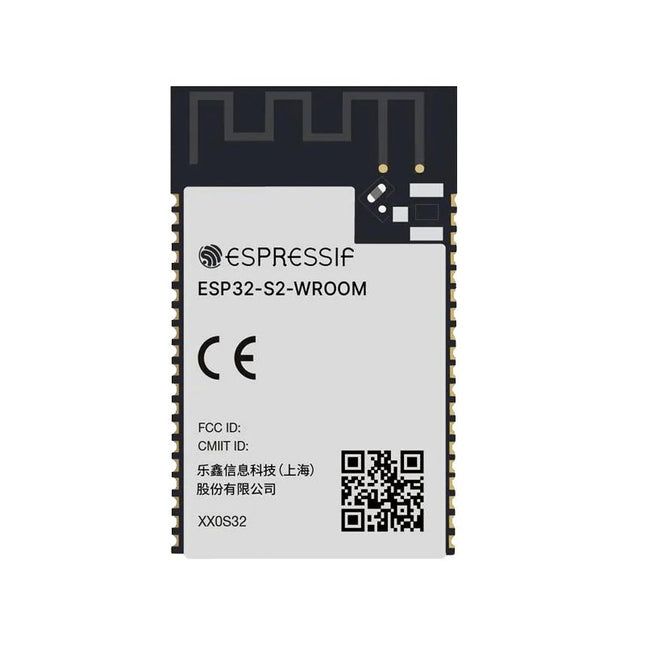

Au cœur de ce module se trouve l'ESP32-S2, un processeur Xtensa® LX7 32 bits qui fonctionne jusqu'à 240 MHz. La puce dispose d'un coprocesseur basse consommation qui peut être utilisé à la place du processeur pour économiser de l'énergie tout en effectuant des tâches qui ne nécessitent pas beaucoup de puissance de calcul, comme la surveillance des périphériques. L'ESP32-S2 intègre un riche ensemble de périphériques, allant de SPI, I²S, UART, I²C, LED PWM, TWAITM, LCD, interface caméra, ADC, DAC, capteur tactile, capteur de température, ainsi que jusqu'à 43 GPIO. Il comprend également une interface USB On-The-Go (OTG) pleine vitesse pour permettre la communication USB.
Caractéristiques
MCU
ESP32-S2 intégré, microprocesseur Xtensa® monocœur LX7 32 bits, jusqu'à 240 MHz
ROM de 128 Ko
320 Ko de mémoire SRAM
16 Ko de SRAM en RTC
Wifi
802.11b/g/n
Débit binaire : 802.11n jusqu'à 150 Mbps
Agrégation A-MPDU et A-MSDU
Prise en charge de l'intervalle de garde de 0,4 µs
Plage de fréquence centrale du canal opérationnel : 2 412 ~ 2 484 MHz
Matériel
Interfaces : GPIO, SPI, LCD, UART, I²C, I²S, interface caméra, IR, compteur d'impulsions, LED PWM, TWAI (compatible ISO 11898-1), USB OTG 1.1, ADC, DAC, capteur tactile, capteur de température
Oscillateur à cristal de 40 MHz
Flash SPI de 4 Mo
Tension de fonctionnement/Alimentation : 3,0 ~ 3,6 V
Plage de température de fonctionnement : –40 ~ 85 °C
Dimensions : 18 × 31 × 3,3 mm
Applications
Hub de capteurs IoT générique à faible consommation
Enregistreurs de données IoT génériques à faible consommation
Caméras pour le streaming vidéo
Appareils par contournement (OTT)
Périphériques USB
Reconnaissance de la parole
Reconnaissance d'images
Réseau maillé
Automatisation de la maison
Panneau de contrôle de maison intelligente
Bâtiment intelligent
L'automatisation industrielle
Agriculture intelligente
Applications audio
Applications de soins de santé
Jouets compatibles Wi-Fi
Électronique portable
Applications de vente au détail et de restauration
Machines de point de vente intelligentes
Dotée d’un minimum de composants discrets, la carte ESP32-PICO-KIT est entièrement fonctionnelle et expose toutes les broches de l’ESP32. Elle trouvera sa place sur la plus petite des plaques d’essai.
Deux cœurs et une interface radio
Comme l’ESP8266, l’ESP32 possède une interface Wi-Fi mais y ajoute le Bluetooth. Ses deux cœurs à 32 bits lui confèrent une énorme puissance, l’ESP32 fournissant de surcroît les ports et interfaces dont l’ESP8266 est dépourvu. Pour simplifier à l’extrême, l’ESP8266 est un contrôleur Wi-Fi doté de quelques E/S, alors que l’ESP32 est également un contrôleur Wi-Fi, mais complet.
Périphériques ESP32
L’ESP32 comporte deux convertisseurs A/N et N/A, des circuits pour capteur tactile, un contrôleur hôte SD/SDIO/MMC, un contrôleur esclave SDIO/SPI, des interfaces UART, SPI, I²C, I²S, Ethernet MAC, MLI (PWM) pour la commande de LED et de moteurs, ainsi qu’une interface pour télécommande à infrarouge et, bien sûr, des ports GPIO.
Carte de développement ESP32-PICO-KIT
Le système sur puce (SoC) ESP32-PICO-D4 comprend une puce ESP32 et offre 4 Mo de mémoire flash SPI dans un petit boîtier de 7 x 7 mm. L’ESP32-PICO-KIT est sa carte de liaison. Elle embarque un convertisseur USB-série facilitant la programmation et le débogage. Outre la carte, vous aurez besoin d’une chaîne de programmation. Vous trouverez sur le site Read the Docs d’Espressif une documentation complète (en anglais) et à jour.
Les instructions et commandes qui y sont décrites fonctionnent comme attendu. En plus de l’indispensable guide de démarrage, le site propose quantité d’informations utiles, notamment sur le matériel et l’API.
Vous pouvez développer des applications pour l’ESP32-PICO-KIT sous Windows, Linux ou Ma
Practical Multitasking Fundamentals
Programming embedded systems is difficult because of resource constraints and limited debugging facilities. Why develop your own Real-Time Operating System (RTOS) as well as your application when the proven FreeRTOS software is freely available? Why not start with a validated foundation?
Every software developer knows that you must divide a difficult problem into smaller ones to conquer it. Using separate preemptive tasks and FreeRTOS communication mechanisms, a clean separation of functions is achieved within the entire application. This results in safe and maintainable designs.
Practicing engineers and students alike can use this book and the ESP32 Arduino environment to wade into FreeRTOS concepts at a comfortable pace. The well-organized text enables you to master each concept before starting the next chapter. Practical breadboard experiments and schematics are included to bring the lessons home. Experience is the best teacher.
Each chapter includes exercises to test your knowledge. The coverage of the FreeRTOS Application Programming Interface (API) is complete for the ESP32 Arduino environment. You can apply what you learn to other FreeRTOS environments, including Espressif’s ESP-IDF. The source code is available from GitHub. All of these resources put you in the driver’s seat when it is time to develop your next uber-cool ESP32 project.
What you will learn:
How preemptive scheduling works within FreeRTOS
The Arduino startup “loopTask”
Message queues
FreeRTOS timers and the IDLE task
The semaphore, mutex, and their differences
The mailbox and its application
Real-time task priorities and its effect
Interrupt interaction and use with FreeRTOS
Queue sets
Notifying tasks with events
Event groups
Critical sections
Task local storage
The gatekeeper task
ESP32-C3-DevKitM-1 est une carte de développement d'entrée de gamme basée sur l'ESP32-C3-MINI-1, un module nommé pour sa petite taille. Cette carte intègre des fonctions Wi-Fi et Bluetooth LE complètes. La plupart des broches d'E/S du module ESP32-C3-MINI-1 sont réparties sur les connecteurs des deux côtés de la carte pour faciliter l'interfaçage. Les développeurs peuvent soit connecter les périphériques avec des fils de liaison, soit monter l'ESP32-C3-DevKitM-1 sur une plaque d’expérimentation. Caractéristiques ESP32-C3-MINI-1 L'ESP32-C3-MINI-1 est un module polyvalent Wi-Fi et Bluetooth LE, livré avec une antenne sur circuit imprimé. Au cœur de ce module se trouve la puce ESP32-C3FN4, qui intègre une mémoire flash de 4 Mo. La flash étant intégrée à la puce ESP32-C3FN4 plutôt qu'au module, le module ESP32-C3-MINI-1 est plus petit. 5 V à 3,3 V LDO Régulateur de tension qui convertit une alimentation de 5 V en une tension de 3,3 V. 5 V LED de mise sous tension S'allume lorsque l'alimentation USB est connectée à la carte. Tête de broche Toutes les broches GPIO disponibles (à l'exception du bus SPI pour la flash) sont réparties sur les connecteurs d’extension de la carte. Pour plus de détails, veuillez consulter le bloc d'en-tête. Bouton Boot Bouton de téléchargement. En maintenant la touche Boot enfoncée, puis en appuyant sur Reset, vous passez en mode de téléchargement de micrologiciel pour télécharger le micrologiciel via le port série. Port Micro-USB Interface USB. Alimentation de la carte ainsi que de l'interface de communication entre un ordinateur et la puce ESP32-C3FN4. Bouton de réinitialisation Appuyez sur ce bouton pour redémarrer le module. Pont USB/UART Une seule puce de pont USB-UART fournit des taux de transfert allant jusqu'à 3 Mbps. LED RVB LED RVB adressable, pilotée par GPIO 8. Téléchargements ESP32-C3 Datasheet ESP32-C3-MINI-1 Datasheet ESP32-C3-DevKitM-1 Schematic ESP32-C3-DevKitM-1 PCB Layout ESP32-C3-DevKitM-1 Dimensions
Le compteur d'énergie Elektor ESP32 est un appareil conçu pour la surveillance de l'énergie en temps réel et l'intégration de la maison connectée. Alimenté par le microcontrôleur ESP32-S3, il offre des performances robustes avec des fonctionnalités modulaires et évolutives.
L'appareil utilise un transformateur abaisseur de 220 V à 12 V pour l'échantillonnage de tension, garantissant ainsi l'isolation galvanique et la sécurité. Sa configuration PCB compacte comprend des borniers à vis pour des connexions sécurisées, un connecteur Qwiic pour des capteurs supplémentaires et un connecteur de programmation pour une configuration directe ESP32-S3. Le compteur d'énergie est compatible avec les systèmes monophasés et triphasés, ce qui le rend adaptable à diverses applications.
Le compteur d'énergie est simple à configurer et s'intègre à Home Assistant, offrant des capacités de surveillance en temps réel, d'analyse historique et d'automatisation. Il fournit des mesures précises de tension, de courant et de puissance, ce qui en fait un outil précieux pour la gestion de l'énergie dans les maisons et les entreprises.
Caractéristiques
Surveillance complète de l'énergie : Obtenez des informations détaillées sur votre consommation d'énergie pour une gestion plus intelligente.
Logiciel personnalisable : Adaptez les fonctionnalités à vos besoins en programmant et en intégrant des capteurs personnalisés.
Prêt pour la maison connectée : Compatible avec ESPHome, Home Assistant et MQTT pour une intégration complète à la maison connectée.
Conception sûre et flexible : Fonctionne avec un transformateur abaisseur de 220 V à 12 V et comporte une carte CMS pré-assemblée.
Démarrage rapide : Comprend un capteur de transformateur de courant et un accès à des ressources de configuration gratuites.
Spécifications
Microcontrôleur
ESP32-S3-WROOM-1-N8R2
CI de mesure d'énergie
ATM90E32AS
Indicateurs d'état
4 LED pour l'indication de la consommation électrique2 LED programmables pour les notifications d'état personnalisées
Entrée utilisateur
2x boutons-poussoirs pour le contrôle utilisateur
Afficher la sortie
Écran OLED I²C pour une visualisation de la consommation électrique en temps réel
Tension d'entrée
110/220 V AC (via transformateur abaisseur)
Puissance d'entrée
12 V (via transformateur abaisseur ou entrée DC)
Capteur de courant à pince
YHDC SCT013-000 (100 A/50 mA) inclus
Intégration de la maison connectée
ESPHome, Home Assistant et MQTT pour une connectivité transparente
Connectivité
En-tête pour la programmation, Qwiic pour l'extension du capteur
Applications
Prend en charge les systèmes de surveillance de l'énergie monophasés et triphasés
Dimensions
79,5 x 79,5 mm
Inclus
1x Carte partiellement assemblée (les composants CMS sont pré-montés)
2x Connecteurs de bornier à vis (non montés)
1x Transformateur de courant YHDC SCT013-000
Requis
Transformateur de puissance non inclus
Téléchargements
Datasheet (ESP32-S3-WROOM-1)
Datasheet (ATM90E32AS)
Datasheet (SCT013-000)
Frequently Asked Questions (FAQ)
Du prototype au produit fini
Ce qui a commencé comme un projet innovant visant à créer un compteur d'énergie fiable et convivial utilisant le microcontrôleur ESP32-S3 est devenu un produit robuste. Initialement développé en tant que projet open source, le compteur d'énergie ESP32 visait à fournir une surveillance précise de l'énergie, une intégration de maison intelligente et bien plus encore. Grâce à un développement méticuleux du matériel et du micrologiciel, le compteur d'énergie se présente désormais comme une solution compacte et polyvalente pour la gestion de l'énergie.
Au cœur de ce module se trouve l'ESP32-S2, un processeur Xtensa® LX7 32 bits qui fonctionne jusqu'à 240 MHz. La puce dispose d'un coprocesseur basse consommation qui peut être utilisé à la place du processeur pour économiser de l'énergie tout en effectuant des tâches qui ne nécessitent pas beaucoup de puissance de calcul, comme la surveillance des périphériques. L'ESP32-S2 intègre un riche ensemble de périphériques, allant de SPI, I²S, UART, I²C, LED PWM, TWAITM, LCD, interface caméra, ADC, DAC, capteur tactile, capteur de température, ainsi que jusqu'à 43 GPIO. Il comprend également une interface USB On-The-Go (OTG) pleine vitesse pour permettre la communication USB.
Caractéristiques
MCU
ESP32-S2 intégré, microprocesseur Xtensa® monocœur LX7 32 bits, jusqu'à 240 MHz
ROM de 128 Ko
320 Ko de mémoire SRAM
16 Ko de SRAM en RTC
Wifi
802.11b/g/n
Débit binaire : 802.11n jusqu'à 150 Mbps
Agrégation A-MPDU et A-MSDU
Prise en charge de l'intervalle de garde de 0,4 µs
Plage de fréquence centrale du canal opérationnel : 2 412 ~ 2 484 MHz
Matériel
Interfaces : GPIO, SPI, LCD, UART, I²C, I²S, interface caméra, IR, compteur d'impulsions, LED PWM, TWAI (compatible ISO 11898-1), USB OTG 1.1, ADC, DAC, capteur tactile, capteur de température
Oscillateur à cristal de 40 MHz
Flash SPI de 4 Mo
Tension de fonctionnement/Alimentation : 3,0 ~ 3,6 V
Plage de température de fonctionnement : –40 ~ 85 °C
Dimensions : 18 × 31 × 3,3 mm
Applications
Hub de capteurs IoT générique à faible consommation
Enregistreurs de données IoT génériques à faible consommation
Caméras pour le streaming vidéo
Appareils par contournement (OTT)
Périphériques USB
Reconnaissance de la parole
Reconnaissance d'images
Réseau maillé
Automatisation de la maison
Panneau de contrôle de maison intelligente
Bâtiment intelligent
L'automatisation industrielle
Agriculture intelligente
Applications audio
Applications de soins de santé
Jouets compatibles Wi-Fi
Électronique portable
Applications de vente au détail et de restauration
Machines de point de vente intelligentes
Avec le connecteur MicroMod M.2, connecter votre processeur ESP32 est un jeu d’enfant. Faites correspondre la clé du connecteur de bord biseauté de votre processeur à la clé du connecteur M.2 et fixez-la avec une vis (incluse avec toutes les cartes support). Si vous avez besoin de changer votre processeur pour une option sans fil forte, assurez-vous de vérifier le MicroMod ESP32! L’ESP32 comprend une liste complète de fonctionnalités, y compris le microprocesseur dual-core Tensilica LX6, la fréquence d’horloge 240MHz, le SRAM interne de 520kB, l’émetteur-récepteur WiFi intégré, le Bluetooth à double mode intégré et le chiffrement accéléré matériel (AES, SHA2, ECC, RSA-4096). Avec cette carte processeur MicroMod, vous avez accès à 8 broches IO d’usage général, broches analogiques, numériques et PWM dédiées, ainsi que toutes les préférence de ventilateur - SPI, I2C, UART, et SDIO. Ajoutez à cela 16 Mo de stockage flash et un courant de sommeil d’environ 500µA, et vous avez ainsi un parfait éventail de polyvalence. Caractéristiques : Microprocesseur Dual Core Tensilica LX6 Fréquence d’horloge jusqu’à 240 MHz SRAM (mémoire vive statique) interne 520 kB 128 Mbit / 16 Mo de stockage flash Émetteur-récepteur Wi-Fi 802.11 BGN intégré Bluetooth double mode intégré (classique et BLE) Plage de fonctionnement de 2,7 V à 3,6 V Courant de sommeil 500µA en hibernation Support tactile capacitif à 10 électrodes Chiffrement matériel accéléré (AES, SHA2, ECC, RSA-4096) 1 clé USB dédiée à la programmation et au débogage 1 x UART 2 x I2C 1 x SPI 7 x GPIO 2 broches numériques 2 x broches analogiques 2 x PWM DEL d’état NIV de niveau ADC
Apprenez à utiliser et programmer le microcontrôleur ESP32 en MicroPython dans vos futurs projets ! Ce livre (en anglais) de projets par Dogan Ibrahim, auteur populaire de livres Elektor contient de nombreux projets logiciels et matériels spécialement développés pour le kit de développement ESP32 de MakePython. Le kit est livré avec plusieurs LED, capteurs et actionneurs. Le kit vous aidera à acquérir les connaissances de base pour créer des projets IdO. Les projets testés dans le livre sont basés sur les composants fournis. Chaque projet est décrit par un schéma fonctionnel, un schéma de circuit, un listage complet ainsi qu’une description détaillée du programme. Contenu du kit 1x Carte de développement MakePython ESP32 avec LCD en couleur 1x Module de mesure à ultrasons 1x Capteur de température et d'humidité 1x Module buzzer 1x Module DS18B20 1x Module infrarouge 1x Potentiomètre 1x Module WS2812 1x Capteur de son 1x Capteur de vibrations 1x Module de résistance photosensible 1x Capteur de pouls 1x Servomoteur 1x Câble USB 2x Bouton 2x Plaque d'essai 45x Fils de connexion 10x résistances 330R 10x LED (Rouges) 10x LED (Verts) 1x Livre de projets (en anglais, 206 pages) 46 projets dans le livres Projets à LED LED clignotante SOS clignotant LED clignotante – utilisation d'un timer LED clignotantes en alternance Contrôle des boutons Modification de la fréquence de clignotement des LED à l'aide d'interruptions de boutons-poussoirs LED de poursuite Compteur binaire à LED Lumières de Noël (8 LEDs clignotant de façon aléatoire) Dés électronique Jour de chance de la semaine Projets de modulation de la largeur d'impulsion (PWM) Génération d'une forme d'onde PWM de 1000 Hz avec un rapport cyclique de 50% Contrôle de la luminosité des LED Mesures de la fréquence et du rapport cyclique d'une forme d'onde PWM Compositeur de mélodies Orgue électronique simple Servo motor control Thermomètre DS18B20 à servomoteur Projets de convertisseur analogique-numérique (CAN) Voltmètre Traçage de la tension d'entrée analogique Capteur de température interne de l'ESP32 Ohmmètre Module de résistance photosensible Projets de convertisseur numérique-analogique (CNA) Génération de tensions fixes Génération d'un signal en dents de scie Génération d'un signal à onde triangulaire Forme d'onde périodique arbitraire Génération d'un signal sinusoïdal Génération d'un signal sinusoïdal précis au moyen d'interruptions du timer Utilisation de l'afficheur OLED Compteur de secondes Compteur d'événements Thermomètre numérique à base d'OLED DS18B20 Contrôleur de température ON-OFF Mesure de la température et de l'humidité Mesure de la distance par ultrasons Taille d'une personne (stadiomètre) Mesure de la fréquence cardiaque (pouls) Autres capteurs fournis dans le kit Alarme antivol Lumière activée par le son Détection d'obstacles par infrarouge avec buzzer Anneau de LED RVB WS2812 Horodatage des données de température et d'humidité Programmation réseau Scanner Wi-Fi Contrôle à distance depuis le navigateur Internet (à l'aide d'un smartphone ou d'un PC) – Serveur Web Stockage des données de température et d'humidité dans le cloud Fonctionnement à faible puissance Utilisation d'un timer pour activer le processeur
