La Portenta Vision Shield LoRa apporte à votre Portenta des fonctionnalités de niveau industriel. Cette extension matérielle vous permettra d'exécuter des applications de vision informatique embarquées, de vous connecter sans fil via LoRa au nuage Arduino ou à votre propre infrastructure, et d'activer votre système lors de la détection d'événements sonores. L’extension est livrée avec : Un capteur caméra de 320x320 pixels: utiliser un des cœurs de Portenta pour exécuter des algorithmes de reconnaissance d'images en utilisant l'éditeur OpenMV for Arduino. Connectivité sans-fil étendue LoRa de 868/915 MHz:connectez votre Portenta H7 à l'Internet des objets avec une faible consommation d'énergie Deux microphones embarqués pour la détection des sons directionnels : capture et analyse du son en temps réel. Connecteur JTAG: effectuez un débogage de bas niveau de votre carte Portenta ou des mises à jour spéciales du firmware en utilisant un programmateur externe. Connecteur SD-Card: stockez vos données capturées dans la carte, ou lire les fichiers de configuration. La Vision Shield LoRa a été conçue pour fonctionner avec l'Arduino Portenta H7. Les cartes Portenta sont équipées de processeurs ARM Cortex 32 bits multicœurs fonctionnant à des centaines de mégahertz, avec des mégaoctets de mémoire de programme et de RAM. Les cartes Portenta sont équipées de WiFi et de Bluetooth. Specifications Caméra Module caméra Himax HM-01B0 (Site constructeur) Resolution Résolution de 320 x 320 pixels actifs avec support pour QVGA Capteur d'image Technologie BrightSense 3.6μ haute sensibilité Microphone 2x MP34DT05 (Fiche technique) Connectivity Module LoRa avec ARM Cortex-MO+ à 868/915MHz (Fiche technique) Dimensions 66 x 25 mm Poids 8 g Téléchargements Fiche technique Schémas

Lis Plus Moins

The CubeCell series is designed primarily for LoRa/LoRaWAN node applications. Built on the ASR605x platform (ASR6501, ASR6502), these chips integrate the PSoC 4000 series MCU (ARM Cortex-M0+ Core) with the SX1262 module. The CubeCell series offers seamless Arduino compatibility, stable LoRaWAN protocol operation, and straightforward connectivity with lithium batteries and solar panels. The HTCC-AB02S is a developer-friendly board with an integrated AIR530Z GPS module, ideal for quickly testing and validating communication solutions. Features Arduino compatible Based on ASR605x (ASR6501, ASR6502), those chips are already integrated the PSoC 4000 series MCU (ARM Cortex M0+ Core) and SX1262 LoRaWAN 1.0.2 support Ultra low power design, 21 uA in deep sleep Onboard SH1.25-2 battery interface, integrated lithium battery management system (charge and discharge management, overcharge protection, battery power detection, USB/battery power automatic switching) Good impendence matching and long communication distance Onboard solar energy management system, can directly connect with a 5.5~7 V solar panel Micro USB interface with complete ESD protection, short circuit protection, RF shielding, and other protection measures Integrated CP2102 USB to serial port chip, convenient for program downloading, debugging information printing Onboard 0.96-inch 128x64 dot matrix OLED display, which can be used to display debugging information, battery power, and other information Using Air530 GPS module with GPS/Beidou Dual-mode position system support Specifications Main Chip ASR6502 (48 MHz ARM Cortex-M0+ MCU) LoRa Chipset SX1262 Frequency 863~870 MHz Max. TX Power 22 ±1 dBm Max. Receiving Sensitivity −135 dBm Hardware Resource 2x UART1x SPI2x I²C1x SWD3x 12-bit ADC input8-channel DMA engine16x GPIO Memory 128 Kb FLASH16 Kb SRAM Power consumption Deep sleep 21 uA Interfaces 1x Micro USB1x LoRa Antenna (IPEX)2x (15x 2.54 Pin header) + 3x (2x 2.54 Pin header) Battery 3.7 V lithium battery (power supply and charging) Solar Energy VS pin can be connected to 5.5~7 V solar panel USB to Serial Chip CP2102 Display 0.96" OLED (128 x 64) Operating temperature −20~70°C Dimensions 55.9 x 27.9 x 9.5 mm Included 1x CubeCell HTCC-AB02S Development Board 1x Antenna 1x 2x SH1.25 battery connector Downloads Datasheet Schematic GPS module (Manual) Quick start GitHub

Lis Plus Moins

Bluno est le premier de son genre à intégrer le module Bluetooth 4.0 (BLE) dans Arduino Uno, ce qui en fait une plateforme de prototypage idéale pour les développeurs de logiciels et de matériel pour utiliser le BLE. Vous pourrez développer votre propre bracelet intelligent, votre podomètre intelligent, etc. Grâce à la technologie Bluetooth 4.0 à faible puissance, la communication à faible énergie en temps réel peut être rendue vraiment facile. Bluno intègre une puce TI CC2540 BT 4.0 avec l'Arduino Uno. Il permet la programmation sans fil via BLE, prend en charge Bluetooth HID, la commande AT pour configurer BLE et vous pouvez mettre à jour le micrologiciel BLE facilement. Bluno est également compatible avec toutes les broches "Arduino Uno", ce qui signifie que tout projet réalisé avec Uno peut directement passer au sans fil ! Caractéristiques Puce BLE embarquée : TI CC2540 Programmation sans fil via BLE Prise en charge de la commande AT pour configurer le BLE Communication transparente via la liaison série Mise à niveau du micrologiciel BLE facilement Alimentation CC : Alimentation USB ou externe 7~12 V CC Microcontrôleur : Atmega328 Bootloader : Arduino Uno ( déconnecter tout dispositif BLE avant de télécharger un nouveau sketch) Compatible avec les broches de l'Arduino Uno Taille : 60 x 53 mm(2,36 x 2,08 pouces) Poids : 30 g

Lis Plus Moins

La carte d'apprentissage Elektor Arduino Nano MCCAB contient tous les composants (avec Arduino Nano) nécessaires aux exercices, tels que des diodes électroluminescentes, des interrupteurs, des boutons-poussoirs, des émetteurs de signaux acoustiques, etc. Ce système de formation à microcontrôleur permet également d'interroger ou de commander des capteurs, des moteurs ou des assemblages externes. Spécifications (Carte de formation Arduino Nano MCCAB) Alimentation électrique Via la connexion USB du PC connecté ou un bloc d'alimentation externe (non inclus) Tension de fonctionnement +5 Vcc Tension d'entrée Toutes les entrées 0 V to +5 V VX1 and VX2 +8 V to +12 V (uniquement en cas d'utilisation d'une alimentation externe) Périphérie du matériel LCD 2x16 caractères Potentiomètre P1 & P2 JP3 : sélection de la tension de fonctionnement de P1 et P2 Distributeur SV4 : Distributeur pour les tensions de fonctionnementSV5, SV6 : Distributeur pour les entrées/sorties du microcontrôleur Interrupteurs et boutons Bouton RESET sur le module Arduino Nano 6x interrupteurs à bouton poussoir K1 ... K6 6x interrupteurs à glissière S1 ... S6 JP2 : Connexion des interrupteurs avec les entrées du microcontrôleur Buzzer Buzzer piézo Buzzer1 avec cavalier sur JP6 Voyants lumineux 11 x LED : Indicateur d'état des entrées/sorties LED L sur le module Arduino Nano, connectée au GPIO D13 JP6 : Connexion des LED LD10 ... LD20 avec les GPIO D2 ... D12 Interfaces sérieSPI ET I²C JP4 : Sélection du signal à la broche X du connecteur SPI SV12 SV9 à SV12 : interface SPI (3,3 V/5 V) ou interface I²C Sortie de commutation pour les appareils externes SV1, SV7 : sortie de commutation (maximum +24 V/160 mA, alimentation externe) SV2 : 2x13 connecteurs pour la connexion de modules externes Matrice de 3x3 LED(9 LED rouges) SV3 : Colonnes de la matrice LED 3x3 (sorties D6 ... D8) JP1 : Connexion des lignes avec les GPIOs D3 ... D5 Logiciel Bibliothèque MCCABLib Contrôle des composants matériels (interrupteurs, boutons, DEL, matrice de DEL 3x3, buzzer) sur la carte de formation MCCAB. Température de fonctionnement Jusqu'à +40 °C Dimensions 100 x 100 x 20 mm Spécifications (Arduino Nano) Microcontrôleur ATmega328P Architecture AVR Tension de fonctionnement 5 V Mémoire flash 32 Ko, dont 2 Ko utilisés par le chargeur de démarrage SRAM 2 KB Vitesse d'horloge 16 MHz Connecteurs d'entrée analogique 8 EEPROM 1 KB Courant continu par connecteur d'E/S 40 mA sur un connecteur d'E/S, maximum total de 200 mA sur l'ensemble des connecteurs Tension d'entrée 7-12 V Connecteurs E/S numériques 22 (dont 6 PWM) Sortie PWMt 6 Consommation électrique 19 mA Dimensions 18 x 45 mm Poids 7 g Inclus 1x Elektor Arduino Nano Training Board MCCAB 1x Arduino Nano

Lis Plus Moins

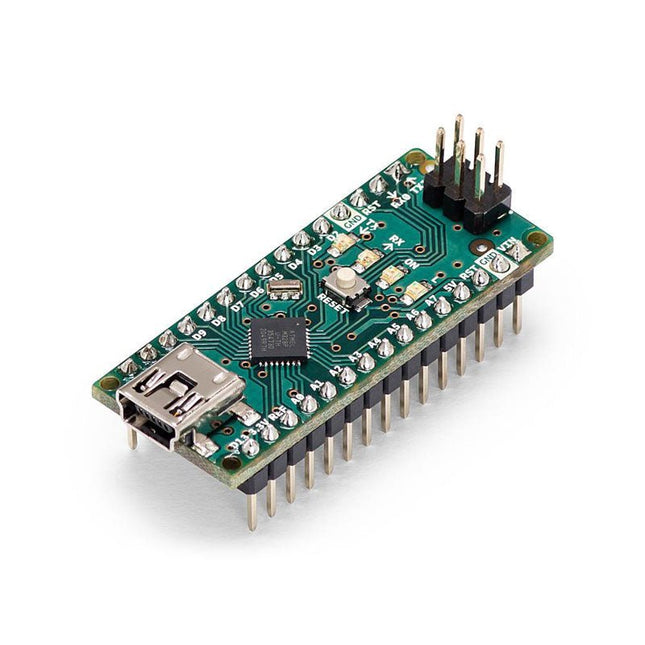

L'Arduino Nano est une petite carte, complète et facile à monter sur une planche à pain, basée sur l'ATmega328 (Arduino Nano 3.x). Il possède plus ou moins les mêmes fonctionnalités que l'Arduino Duemilanove, mais dans un emballage différent. Il lui manque seulement une prise d'alimentation en courant continu et elle fonctionne avec un câble USB Mini-B au lieu d'un câble standard. Caractéristiques Microcontrôleur ATmega328 Tension de fonctionnement (niveau logique) 5 V Tension d'entrée (recommandée) 7-12 V Tension d'entrée (limites) 6-20V Broches d'E/S numériques 14 (dont 6 avec sortie PWM) Broches d'entrée analogique 8 Courant CC par broche E/S 40mA Mémoire flash 16 Ko (ATmega168) ou 32 Ko (ATmega328) dont 2 Ko utilisés par le chargeur de démarrage SRAM 1 Ko (ATmega168) ou 2 Ko (ATmega328) EEPROM 512 octets (ATmega168) ou 1 Ko (ATmega328) Vitesse de l'horloge 16 MHz Dimensions 18x45mm Source de courant L'Arduino Nano peut être alimenté via la connexion USB Mini-B, une alimentation externe non régulée de 6 à 20 V (broche 30) ou une alimentation externe régulée de 5 V (broche 27). La source d'alimentation est automatiquement sélectionnée sur la source de tension la plus élevée. Mémoire L'ATmega168 dispose de 16 Ko de mémoire flash pour stocker le code (dont 2 Ko sont utilisés pour le chargeur de démarrage), 1 Ko de SRAM et 512 octets d'EEPROM. L'ATmega328 dispose de 32 Ko de mémoire flash pour le stockage du code (dont 2 Ko sont également utilisés pour le chargeur de démarrage), 2 Ko de SRAM et 1 Ko d'EEPROM. Entrée et sortie Chacune des 14 broches numériques du Nano peut être utilisée comme entrée ou sortie, en utilisant les fonctions pinMode() , digitalWrite() et digitalRead() . Ils fonctionnent à 5 V. Chaque broche peut fournir ou recevoir un maximum de 40 mA et possède une résistance de rappel interne (désactivée par défaut) de 20 à 50 kohms. Communication L'Arduino Nano dispose d'un certain nombre de fonctionnalités pour communiquer avec un ordinateur, un autre Arduino ou d'autres microcontrôleurs. Les ATmega168 et ATmega328 fournissent une communication série UART TTL (5 V), disponible sur les broches numériques 0 (RX) et 1 (TX). Un FTDI FT232RL sur la carte canalise cette communication série via USB et les pilotes FTDI (inclus avec le logiciel Arduino) fournissent un port COM virtuel au logiciel de l'ordinateur. Le logiciel Arduino comprend un moniteur série qui permet d'envoyer des données textuelles simples vers et depuis la carte Arduino. Les LED RX et TX de la carte clignoteront lorsque les données seront envoyées via la puce FTDI et la connexion USB à l'ordinateur (mais pas pour les communications série sur les broches 0 et 1). Une bibliothèque SoftwareSerial permet la communication série sur chacune des broches numériques du Nano. Programmation informatique L'Arduino Nano peut être programmé avec le logiciel Arduino ( télécharger ). L'ATmega168 ou l'ATmega328 de l'Arduino Nano est livré avec un chargeur de démarrage qui vous permet de télécharger un nouveau code sans utiliser de programmeur matériel externe. Il communique en utilisant le protocole STK500 d'origine ( référence , fichiers d'en-tête C ). Vous pouvez également contourner le chargeur de démarrage et programmer le microcontrôleur via l'en-tête ICSP (In-Circuit Serial Programming) avec Arduino ISP ou similaire ; voir ces instructions pour plus de détails. Réinitialisation automatique (logicielle) Plutôt que de nécessiter une pression physique sur le bouton de réinitialisation avant un téléchargement, l'Arduino Nano est conçu de manière à permettre sa réinitialisation par un logiciel exécuté sur un ordinateur connecté. L'une des lignes de contrôle d'alimentation matérielle (DTR) du FT232RL est connectée à la ligne de réinitialisation de l'ATmega168 ou de l'ATmega328 via un condensateur de 100 nF. Lorsque cette ligne est affirmée (prise au niveau bas), la ligne de réinitialisation descend suffisamment longtemps pour réinitialiser la puce. Le logiciel Arduino utilise cette capacité pour vous permettre de télécharger du code en appuyant simplement sur le bouton de téléchargement dans l'environnement Arduino. Cela signifie que le chargeur de démarrage peut avoir un délai d'attente plus court, car la réduction du DTR peut être bien coordonnée avec le début du téléchargement.

Lis Plus Moins

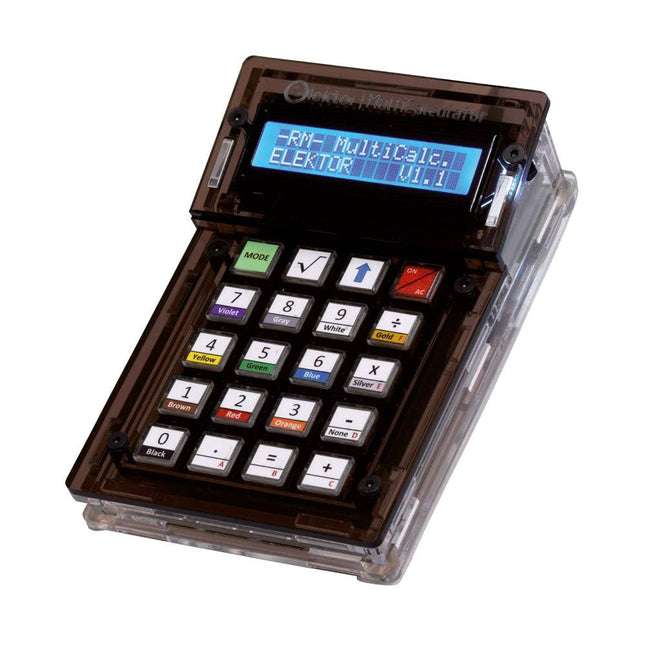

Le kit Elektor MultiCalculator est une calculatrice multifonction basée sur Arduino qui va au-delà des calculs de base. Il offre 22 fonctions, dont la mesure de la lumière et de la température, l'analyse différentielle de la température et le décodage de la télécommande IR NEC. L'Elektor MultiCalculator est un outil pratique à utiliser dans vos projets ou à des fins pédagogiques. Le kit comprend un module Pro Mini comme unité de calcul. Le PCB est facile à assembler à l’aide de composants traversants. Le boîtier se compose de 11 panneaux acryliques et de matériel de montage pour un assemblage facile. De plus, l'appareil est équipé d'un écran LCD alphanumérique 16x2, de 20 boutons et de capteurs de température. L'Elektor MultiCalculator est programmable avec l'IDE Arduino via un connecteur PCB à 6 voies. La calculatrice peut être programmée avec un adaptateur de programmation et elle est alimentée via USB-C. Modes de fonctionnement Calculatrice Code de résistance à 4 anneaux Code de résistance à 5 anneaux Conversion de décimal en hexadécimal et caractères (ASCII) Conversion d'hexadécimaux en décimaux et caractères (ASCII) Conversion de décimal en binaire et caractères (ASCII) Conversion binaire en décimal et hexadécimal Calcul de Hz, nF, réactance capacitive (XC) Calcul de Hz, µH, réactance inductive (XL) Calcul de la résistance de deux résistances connectées en parallèle Calcul de la résistance de deux résistances connectées en série Calcul d'une résistance parallèle inconnue Mesure de la température Mesure différentielle de température T1 et T2 et Delta(δ) Mesure de la lumière Chronomètre avec fonction temps au tour Compteur d'articles Décodage de la télécommande IR NEC Conversion AWG (American Wire Gauge) Lancer les dés Personnaliser le message de démarrage Étalonnage de la température Spécifications Langues des menus : Anglais, néerlandais Dimensions : 92 x 138 x 40 mm Durée de construction : environ 5 heures Inclus Composants PCB et traversants Feuilles acryliques prédécoupées avec toutes les pièces mécaniques Module microcontrôleur Pro Mini (ATmega328/5 V/16 MHz) Adaptateur de programmation Capteurs de température étanches Câble USB-C Téléchargements Software

Lis Plus Moins

L'Arduino Pro Mini est une carte à microcontrôleur basée sur l' ATmega328P. Elle dispose de 14 broches d'entrée/sortie numériques (dont 6 peuvent être utilisées comme sorties PWM), de 6 entrées analogiques, d'un résonateur embarqué, d'un bouton de réinitialisation et de trous pour monter des connecteurs. Un connecteur à six broches peut être connectée à un câble FTDI ou à une carte breakout de Sparkfun pour fournir une alimentation et une communication USB à la carte. L'Arduino Pro Mini est destiné à des montages semi-permanents sur des dispositifs ou dans des expositions. La carte est livrée sans connecteurs, ce qui permet d'utiliser différents types de connecteurs ou de souder directement les fils. La disposition des broches est compatible avec celle de l'Arduino Mini. Spécifications Microcontrôleur ATmega328P Alimentation de la carte 5-12 V Tension de fonctionnement du circuit 5 V Broches E/S numériques 14 Broches PWM 6 UART 1 SPI 1 I²C 1 Broches d'entrée analogiques 6 Interruptions externes 2 Courant continu par broche d'E/S 40 mA Mémoire flash 32 Ko dont 2 Ko utilisés par le bootloader SRAM 2 Ko EEPROM 1 KB Fréquence d'horloge 16 MHz Dimensions 18 x 33,3 mm Téléchargements Fichiers Eagle Schémas

Lis Plus Moins

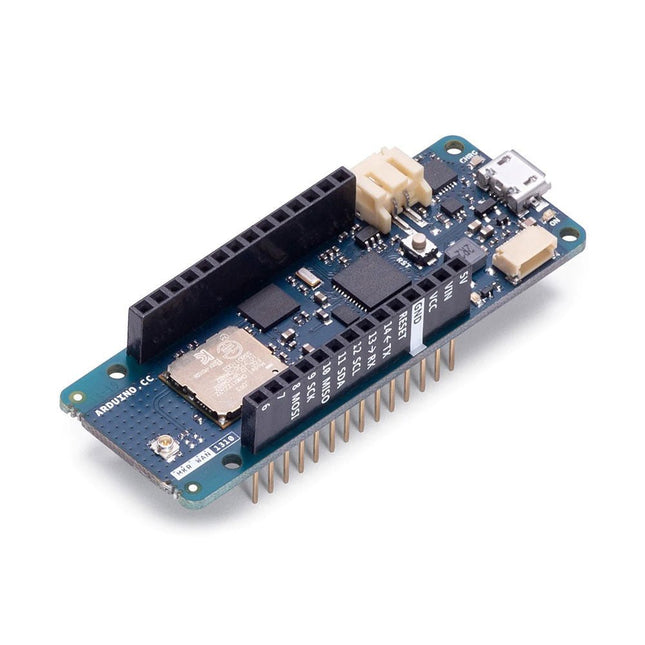

Vous avez toujours voulu une maison automatisée ? Ou d'un jardin intelligent ? Eh bien, maintenant c'est facile avec les cartes compatibles Arduino IoT Cloud. Cela signifie : vous pouvez connecter des appareils, visualiser des données, contrôler et partager vos projets de n'importe où dans le monde. Que vous soyez un débutant ou un professionnel, nous proposons une large gamme de forfaits pour vous permettre de bénéficier des fonctionnalités dont vous avez besoin.Connectez vos capteurs et actionneurs sur de longues distances en exploitant la puissance du protocole sans fil LoRa ou à travers les réseaux LoRaWAN.La carte Arduino MKR WAN 1310 offre une solution pratique et rentable pour ajouter la connectivité LoRa aux projets nécessitant une faible consommation. Cette carte open source peut être connectée au Arduino IoT Cloud.Meilleur et plus performantLe MKR WAN 1310 apporte une série d'améliorations par rapport à son prédécesseur, le MKR WAN 1300. Bien qu'il soit toujours basé sur le processeur basse consommation SAMD21 de Microchip, le module LoRa CMWX1ZZABZ de Murata et la puce cryptographique caractéristique de la famille MKR (ECC508), le MKR WAN 1310 comprend un nouveau chargeur de batterie, une Flash SPI de 2 Mo et un meilleur contrôle de la consommation électrique de la carte.Amélioration de l'autonomie des pilesLes dernières modifications ont considérablement amélioré l'autonomie de la batterie du MKR WAN 1310. Lorsqu'il est correctement configuré, la consommation d'énergie ne dépasse pas les 104 µA! Il est également possible d'utiliser le port USB pour alimenter la carte en énergie (5 V) ; faites fonctionner la carte avec ou sans piles, le choix vous appartient.Stockage embarquéL'enregistrement des données et d'autres fonctions OTA (Over The Air) sont désormais possibles grâce à l'inclusion d'une mémoire Flash de 2 Mo sur la carte. Cette nouvelle fonction passionnante vous permettra de transférer des fichiers de configuration de l'infrastructure vers la carte, de créer vos propres commandes de script, ou simplement de stocker des données localement pour les envoyer dès que la connectivité est optimale. La puce cryptographique du MKR WAN 1310 renforce la sécurité en stockant les informations d'identification et les certificats dans l'élément sécurisé intégré.Ces caractéristiques en font le nœud IoT et le bloc de construction parfaits pour les dispositifs IoT étendus de faible puissance.SpecificationsLe Arduino MKR WAN 1310 est basé sur le microcontrôleur SAMD21.MicrocontrôleurSAMD21 Cortex-M0+ ARM MCU 32-bit basse consommation (fiche technique)Module radioCMWX1ZZABZ (fiche technique)Alimentation de la carte (USB/VIN)5 VÉlément de sécuritéATECC508 (fiche technique)Batteries supportéesPile rechargeable Li-Ion, ou Li-Po, 1024 mAh capacité minimumTension nominale du circuit3,3 VBroches E/S digitales8Broches PWM13 (0 .. 8, 10, 12, 18 / A3, 19 / A4)UART1SPI1I²C1Broches entrées analogiques7 (ADC 8/10/12 bit)Broches sorties analogiques1 (DAC 10 bit)Interruptions externes8 (0, 1, 4, 5, 6, 7, 8, 16 / A1, 17 / A2)Courant continu max par broche E/S7 mAMémoire flash CPU256 KB (internal)Mémoire flash QSPI2 MByte (external)SRAM32 KBEEPROMNoFréquence d'horloge32,768 kHz (RTC), 48 MHzLeds intégrées6USBFull-Speed USB Device and embedded HostGain d'antenne2 dB (bundled pentaband antenna)Fréquence porteuse433/868/915 MHzDimensions67,64 x 25 mmPoids32 gDownloadsFichiers EagleSchémasFritzingBrochage

Lis Plus Moins

L'Arduino MKR Zero est une carte de développement pour les créateurs de musique! Avec un support de carte SD et des interfaces SPI dédiées (SPI1), vous pouvez lire des fichiers musicaux sans matériel supplémentaire. La MKR Zero vous apporte la puissance d'un Zero dans le format plus petit établi par le facteur de forme MKR. La carte MKR Zero est un excellent outil pédagogique pour apprendre le développement d'applications 32 bits. Elle dispose d'un connecteur SD embarqué avec des interfaces SPI dédiées (SPI1) qui vous permettent de jouer avec des fichiers de musique sans matériel supplémentaire! La carte est alimentée par le MCU SAMD21 d'Atmel, qui comporte un cœur ARM Cortex M0+ 32 bits. La carte contient tout ce qui est nécessaire pour supporter le microcontrôleur; il suffit de la connecter à un ordinateur avec un câble micro-USB ou de l'alimenter par une batterie LiPo. La tension de la batterie peut également être surveillée, grâce à une connexion entre la batterie et le convertisseur analogique de la carte. Caractéristiques Microcontrôleur SAMD21 ARM Cortex-M0+ 32-bit basse consommation Alimentation (USB/VIN) 5 V Batteries supportées Cellule unique Li-Po ll, 3.7 V, 700 mAh minimum Courant continu par broche 3,3 V 600 mA Courant continu par broche 5 V 600 mA Tension de fonctionnement 3,3 V Broches E/S digitales 22 Broches PWM 12 (0, 1, 2, 3, 4, 5, 6, 7, 8, 10, A3 - or 18 -, A4 -or 19) UART 1 SPI 1 I²C 1 Broches entrées analogiques 7 (ADC 8/10/12 bit) Broches sorties analogiques 1 (DAC 10 bit) Interruptions externes 10 (0, 1, 4, 5, 6, 7, 8, A1 -or 16-, A2 - or 17) Courant continu par broche E/S 7 mA Mémoire flash 256 KB Mémoire flash pour le chargeur de démarrage 8 KB SRAM 32 KB EEPROM Non Fréquence d’horloge 32.768 kHz (RTC), 48 MHz Led intégrée 32 Downloads Fiche technique Fichiers Eagle Schémas Fritzing Brochage

Lis Plus Moins

La carte Arduino MKR NB 1500 vous permet de construire votre prochain projet intelligent.Vous avez toujours voulu une maison automatisée? Ou d'un jardin intelligent? Eh bien, maintenant c'est facile avec les cartes compatibles Arduino IoT Cloud. Cela signifie : vous pouvez connecter des appareils, visualiser des données, contrôler et partager vos projets de n'importe où dans le monde. Que vous soyez un débutant ou un professionnel, nous proposons une large gamme de forfaits pour vous permettre de bénéficier des fonctionnalités dont vous avez besoin.Ajoutez la communication à bande étroite à votre projet avec le MKR NB 1500. C'est le choix idéal pour les dispositifs situés dans des endroits éloignés sans connexion Internet, ou dans des situations où l'alimentation électrique n'est pas disponible, comme les déploiements sur le terrain, les systèmes de mesure à distance, les dispositifs alimentés par l'énergie solaire ou d'autres scénarios extrêmes.Le processeur principal de la carte est un SAMD21 32 bits ARM Cortex-M0 à faible consommation, comme dans les autres cartes de la famille Arduino MKR. La connectivité à bande étroite est assurée par un module de u-blox, le SARA-R410M-02B, un chipset à faible consommation fonctionnant sur les deux bandes différentes de la gamme cellulaire IoT LTE. En plus de cela, la communication sécurisée est assurée par la puce cryptographique Microchip ECC508. En outre, le circuit imprimé comprend un chargeur de batterie, ainsi qu'un connecteur pour une antenne externe.Cette carte est conçue pour une utilisation mondiale, offrant une connectivité sur les bandes 1, 2, 3, 4, 5, 8, 12, 13, 18, 19, 20, 25, 26, 28 du réseau cellulaire LTE Cat M1/NB1. Les opérateurs proposant des services dans cette partie du spectre sont les suivants : Vodafone, AT&T, T-Mobile USA, Telstra et Verizon, entre autres.SpecificationsLa carte Arduino MKR NB 1500 est basée sur le microcontrôleur SAMD21.MicrocontrôleurARM MCU basse consommation SAMD21 Cortex-M0+ 32-bit (Fiche technique)Module radiou-blox SARA-R410M-02B (Fiche technique, Résumé)Elément de sécuritéATECC508 (Fiche technique)Alimentation de la carte (USB/VIN)5 VBatteries supportéesLi-Po cellule unique, 3.7 V, 1500 mAh MinimumTension de fonctionnement du circuit3,3 VBroches E/S digitales8Broches PWM13 (0 .. 8, 10, 12, 18 / A3, 19 / A4)UART1SPI1I²C1Broches entrées analogiques7 (ADC 8/10/12 bit)Broches sorties analogiques1 (DAC 10 bit)Interruptions externes8 (0, 1, 4, 5, 6, 7, 8, 16 / A1, 17 / A2)Courant continu maximal par broche E/S7 mAMémoire Flash256 KB (interne)SRAM32 KBEEPROMNoFréquence d'horloge32,768 kHz (RTC), 48 MHzLed intégrée6USBUSB haut-débit et hôte intégré/td>Gain d'antenne2 dBFréquence porteuseLTE bands 1, 2, 3, 4, 5, 8, 12, 13, 18, 19, 20, 25, 26, 28Classe de puissance (radio)LTE Cat M1 / NB1: Class 3 (23 dBm)Débit de données (LTE M1 half-duplex)UL 375 kbps / DL 300 kbpsDébit de données (LTE NB1 full-duplex)UL 62,5 kbps / DL 27,2 kbpsZones couvertesMultizonesLocalisationGNSS via modemConsommation (LTE M1)min 100 mA / max 190 mAConsommation (LTE NB1)min 60 mA / max 140 mACarte SIMMicroSIM (non inclue avec la carte)Dimensions67,6 x 25 mmPoids32 gTéléchargementsFichiers EagleSchémasBrochage
