Résultats de la recherche pour "mikroe"

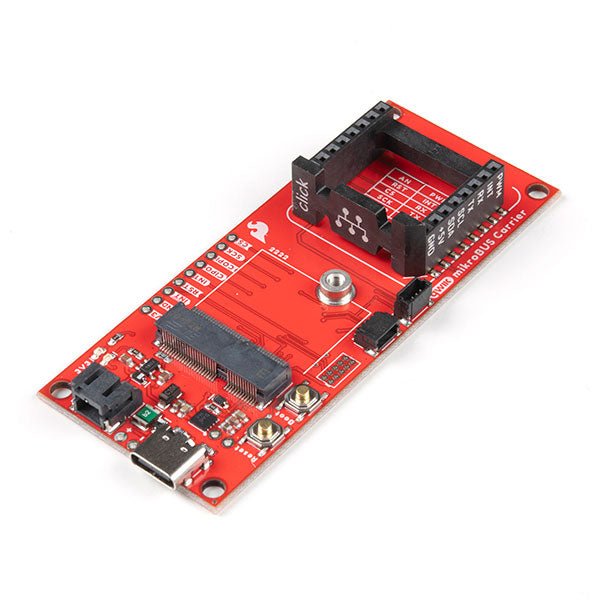

La carte support SparkFun MicroMod mikroBUS tire parti des écosystèmes MicroMod, Qwiic et mikroBUS, ce qui facilite le prototypage rapide avec chacun d'eux, combinés. Le socket MicroMod M.2 et l'en-tête mikroBUS à 8 broches offrent aux utilisateurs la liberté d'expérimenter respectivement avec n'importe quelle carte processeur de l'écosystème MicroMod et n'importe quelle carte Click de l'écosystème mikroBUS. Cette carte dispose également de deux connecteurs Qwiic pour intégrer de manière transparente des centaines de capteurs et accessoires Qwiic dans votre projet. La prise mikroBUS comprend une paire de connecteurs femelles à 8 broches avec une configuration de broches standardisée. Les broches se composent de trois groupes de broches de communication (SPI, UART et I²C), de six broches supplémentaires (PWM, interruption, entrée analogique, réinitialisation et sélection de puce) et de deux groupes d'alimentation (3,3 V et 5 V). Bien qu'un connecteur USB-C moderne facilite la programmation, la carte porteuse est également équipée d'un circuit intégré de charge lithium-ion/lithium-polymère monocellulaire MCP73831 afin que vous puissiez charger une batterie LiPo monocellulaire connectée. Le circuit intégré de charge est alimenté par la connexion USB et peut fournir jusqu'à 450 mA pour charger une batterie connectée. Caractéristiques Connecteur M.2 MicroMod (carte processeur) Connecteur USB-C Régulateur de tension 3,3 V 1 A 2x connecteurs Qwiic Prise mikroBUS Boutons de démarrage/réinitialisation Circuit de recharge Broches JTAG/SWD PTH Téléchargements Schématique Fichiers Aigle Dimensions de la carte Guide de connexion Premiers pas avec Necto Studio Norme microBUS Page d'informations Qwiic Dépôt de matériel GitHub

Lis Plus Moins

SwiftIO propose un compilateur Swift complet et un environnement de framework qui s'exécute sur le microcontrôleur. La carte SwiftIO est une carte de circuit électronique compacte qui exécute Swift sur du métal nu, vous offrant un système qui peut être utilisé pour contrôler toutes sortes de projets électroniques. Caractéristiques Processeur croisé NXP i.MX RT1052 avec cœur ARM Cortex-M7 à 600 MHz Flash SPI de 8 Mo, SDRAM de 32 Mo Débogueur DAPLink intégré USB intégré vers UART pour la communication série LED RVB intégrée Prise SD intégrée 46x GPIO, 12x ADC, 14x PWM, 4x UART, 2x I²C, 2x SPI, etc. De nombreuses fonctionnalités avancées supplémentaires pour répondre aux besoins des utilisateurs avancés Prise en charge du RTOS Zephyr MadMachine IDE est le premier environnement de développement intégré pour SwiftIO, qui facilite l'écriture de code Swift et son téléchargement sur la carte.

Lis Plus Moins

Un aperçu approfondi de l'architecture AVR 8 bits présente dans les microcontrôleurs ATtiny et ATmega, principalement d'un point de vue logiciel et programmation. Explorez l'architecture AVR en utilisant le langage C et le langage assembleur dans Microchip Studio (anciennement Atmel Studio) avec les microcontrôleurs ATtiny. Apprenez les détails du fonctionnement interne des microcontrôleurs AVR, notamment les registres internes et la carte mémoire des microcontrôleur ATtiny. Programmez les microcontrôleurs ATtiny en utilisant un programmateur/débogueur Atmel-ICE, ou utilisez un programmateur "maison" bon marché, ou même un Arduino Uno comme programmateur. La plupart des exemples de code peuvent être exécutés à l'aide du simulateur AVR de Microchip Studio. Apprenez à écrire des programmes pour les microcontrôleurs ATtiny en langage assembleur. Découvrez comment le langage assembleur est converti en instructions de code machine par le programme assembleur. Découvrez comment les programmes écrits en langage de programmation C se traduitsent en langage assembleur et finalement en instructions de code machine. Utiliser le débogueur Microchip Studio en combinaison avec un programmateur/débogueur USB matériel pour tester les programmes en langage assembleur et langage C ou utiliser le simulateur AVR Microchip Studio. Les microcontrôleurs ATtiny en boîtier DIP sont utilisés dans ce volume pour une exploitation facile sur des platine d'essai électroniques, en ciblant principalement les ATtiny13(A) et ATtiny25/45/85. Comprenez la synchronisation des instructions et les horloges des microcontrôleurs AVR en utilisant les microcontrôleurs ATtiny. Devenez un expert AVR avec des compétences avancées en débogage et en programmation.

Lis Plus Moins

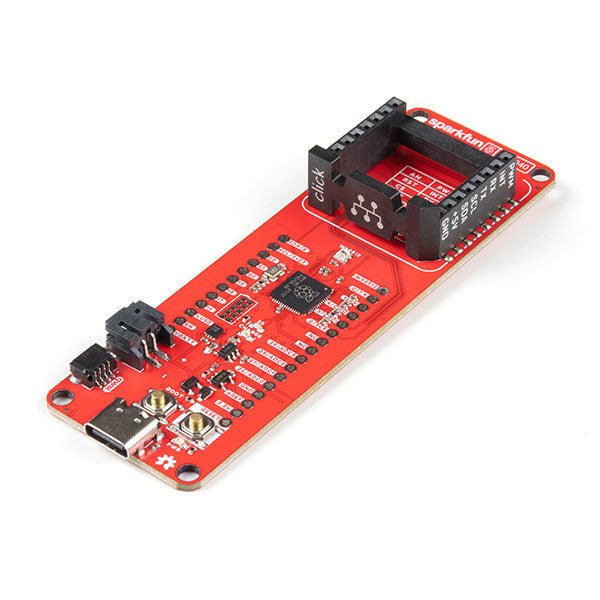

La carte de développement mikroBUS SparkFun RP2040 est une plate-forme hautes performances à faible coût avec des interfaces numériques flexibles dotées du microcontrôleur RP2040 de la Raspberry Pi Foundation. Outre la disposition des broches Thing Plus ou Feather PTH, la carte comprend également un emplacement pour carte microSD, une mémoire flash de 16 Mo (128 Mbits), un connecteur de batterie monocellulaire JST (avec un circuit de charge et un capteur de jauge de carburant), une LED RVB WS2812 adressable. , broches JTAG PTH, quatre trous de montage (vis 4-40), nos connecteurs Qwiic signature et une prise mikroBUS. La norme mikroBUS a été développée par MikroElektronika. Semblable aux interfaces Qwiic et MicroMod, la prise mikroBUS fournit une connexion standardisée pour les cartes Click supplémentaires à connecter à une carte de développement et est composée d'une paire d'embases femelles à 8 broches avec une configuration de broches standardisée. Les broches se composent de trois groupes de broches de communication (SPI, UART et I²C), de six broches supplémentaires (PWM, interruption, entrée analogique, réinitialisation et sélection de puce) et de deux groupes d'alimentation (3,3 V et 5 V). Le RP2040 est pris en charge avec les environnements de développement multiplateformes C/C++ et MicroPython, y compris un accès facile au débogage d'exécution. Il intègre des routines de démarrage UF2 et de virgule flottante dans la puce. Bien que la puce dispose d'une grande quantité de RAM interne, la carte comprend 16 Mo supplémentaires de mémoire flash QSPI externe pour stocker le code du programme. Le RP2040 contient deux processeurs ARM Cortex-M0+ (jusqu'à 133 MHz) et propose : 264 Ko de SRAM intégrée dans six banques 6 IO dédiées pour SPI Flash (supportant XIP) 30 GPIO multifonctions : Matériel dédié aux périphériques couramment utilisés E/S programmables pour une prise en charge étendue des périphériques Quatre canaux ADC 12 bits avec capteur de température interne (jusqu'à 0,5 MSa/s) Fonctionnalité hôte/périphérique USB 1.1 Caractéristiques (Carte de développement SparkFun RP2040 mikroBUS) Microcontrôleur RP2040 de la Raspberry Pi Foundation 18 broches GPIO multifonctions Quatre canaux ADC 12 bits disponibles avec capteur de température interne (500 kSa/s) Jusqu'à huit PWM à 2 canaux Jusqu'à deux UART Jusqu'à deux bus I²C Jusqu'à deux bus SPI Disposition des broches Thing Plus (ou Feather) : 28 broches PTH Connecteur USB-C : Fonctionnalité hôte/périphérique USB 1.1 Connecteur JST 2 broches pour une batterie LiPo (non incluse) : Circuit de charge 500 mA Connecteur JST Qwiic à 4 broches LED : PWR - Indicateur d'alimentation rouge 3,3 V CHG - Indicateur jaune de charge de la batterie 25 - LED bleue d'état/test ( GPIO 25 ) WS2812 - LED RVB adressable ( GPIO 08 ) Boutons: Boot Reset Broches JTAG PTH Mémoire flash QSPI de 16 Mo Emplacement pour carte µSD Prise mikroBUS Dimensions : 3,7' x 1,2' Quatre trous de montage : Compatible vis 4-40 Téléchargements Schématique Fichiers Aigle Dimensions de la carte Guide de connexion Page d'informations Qwiic Référentiel matériel GitHub

Lis Plus Moins

Vous cherchez à distribuer des produits à faible viscosité ? Ces buses sont faites pour vous. Ne les utilisez pas avec nos encres ou pâtes à souder standard... vous obtiendrez des performances médiocres. Ce pack contient 4 buses extra fines avec un diamètre interne de 0,100 mm (4 mil).

Lis Plus Moins

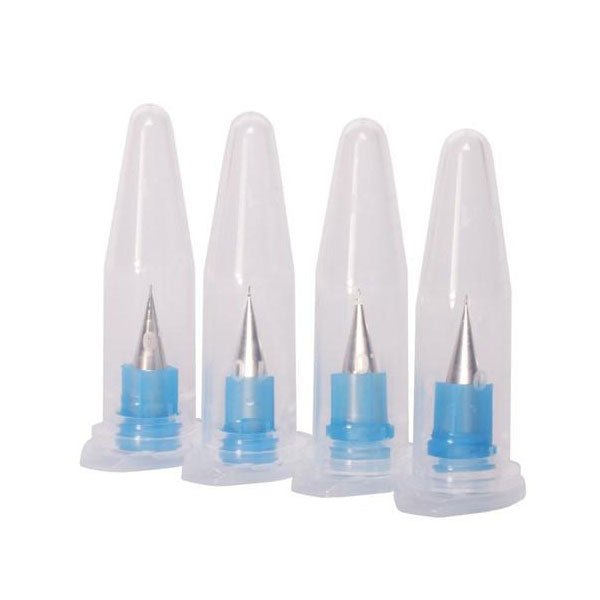

Si vous souhaitez repousser les limites de résolution du V-One, ces embouts de distribution vous aideront à réaliser vos projets expérimentaux. Ce pack contient 4 buses extra-fines d'un diamètre interne de 0,150 mm (6 mil). Ne pas utiliser avec de la pâte à souder ! Elle se bouchera !

Lis Plus Moins

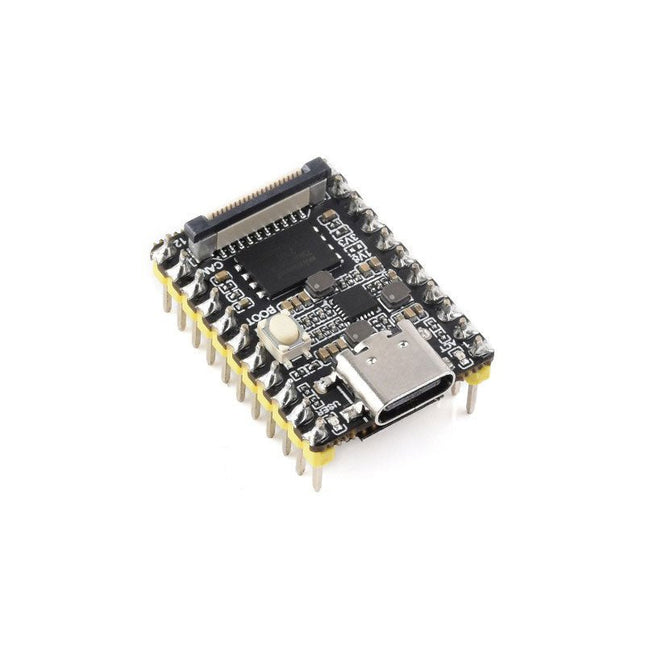

LuckFox Pico Mini est une micro-carte de développement Linux compacte basée sur la puce Rockchip RV1103, offrant une plate-forme de développement simple et efficace pour les développeurs. Il prend en charge une variété d'interfaces, notamment MIPI CSI, GPIO, UART, SPI, I²C, USB, etc., ce qui est pratique pour un développement et un débogage rapides. Caractéristiques Cœur ARM Cortex-A7 monocœur 32 bits avec NEON et FPU intégrés Le NPU de 4e génération intégré, développé par Rockchip, offre une précision de calcul élevée et prend en charge la quantification hybride int, int8 et int16. La puissance de calcul d'int8 est de 0,5 TOPS, et jusqu'à 1,0 TOPS avec int4 ISP3.2 de troisième génération intégré et auto-développé, prend en charge 4 mégapixels, avec plusieurs algorithmes d'amélioration et de correction d'image tels que HDR, WDR, réduction du bruit à plusieurs niveaux, etc. Offre de puissantes performances d'encodage, prend en charge le mode d'encodage intelligent et l'économie de flux adaptative en fonction de la scène, permet d'économiser plus de 50% du débit binaire du mode CBR conventionnel afin que les images de la caméra soient en haute définition avec une taille plus petite, et doublent le stockage. espace Le microcontrôleur RISC-V intégré prend en charge une faible consommation d'énergie et un démarrage rapide, prend en charge une capture d'image rapide de 250 ms et charge simultanément la bibliothèque de modèles AI pour réaliser la reconnaissance faciale "en une seconde" DRAM DDR2 16 bits intégrée, capable de supporter des bandes passantes mémoire exigeantes Intégré avec POR intégré, codec audio et MAC PHY Spécifications Processeur ARM Cortex-A7, processeur monocœur 32 bits, 1,2 GHz, avec NEON et FPU NPU NPU Rockchip 4e génération, prend en charge int4, int8, int16 ; jusqu'à 1.0 TOPS (int4) ISP ISP3.2 de troisième génération, entrée jusqu'à 4 MP à 30 ips, HDR, WDR, réduction du bruit RAM 64 Mo DDR2 Stockage Flash SPI NAND de 128 Mo USB Hôte/périphérique USB 2.0 via Type-C Interface de la caméra MIPI CSI 2 voies Broches GPIO 17 broches GPIO Consommation électrique MCU RISC-V à faible consommation pour un démarrage rapide Dimensions 28 x 21 mm Téléchargements Wiki

Lis Plus Moins

Il n'existe que quelques séries de 50 projets passionnés pour initier la programmation JAL et maîtriser les microcontrôleurs PIC. La simple LED clignotante à la vision artificielle, l'alarme laser à la souris USB taquine, l'indicateur de niveau capacitif et le gradateur de lumière, ces projets s'appuient sur des consignes et des distrayants. Il est nécessaire d'étudier les techniques de base utilisées pour communiquer la commande d'un relais, et les caractéristiques des signaux utilisés par différents capteurs (constitués par l'exemple d'un codeur rotatif), la communication par bus I²C, SPI, RS232, USB , affiches de 7 segments et avec le bus CAN. On y apprend à pratiquer la commande de largeur d'impulsion, la conversion analogique-numérique et inversement, le traitement des interruptions, et bien des astuces. L'auteur doit être enthousiaste et désireux de progresser dans son appréciation. Abordez-le comme une récréatif et pédagogique : assemblez et utilisez les projets proposés. Les explications claires, les schémas et les photographies servent à révéler une activité enrichissante et captivante. Considérez la conception, le style et les détails du projet. A l'aide de microcontrôleurs et de l'utilisation de compositions et de projets, l'exploitation des techniques est pleinement expliquée. Avec l'augmentation de l'apprentissage après la spécification, l'auteur continue avec les contrôles : le 16f877A, le 18f4455, et le18f4685. N'hésitez pas à nous contacter pour plus d'informations sur le projet et à utiliser l'adaptateur pour garantir une bonne utilisation. Vous apprendrez d'ailleurs comment transposer vos programmes d'un microcontrôleur à Utre. La procédure de transfert du programme du microcontrôleur via le programmateur Wisp648 est la procédure de test finale. C'est aussi un guide de référence, comprenant des sources d'informations : une explication de la durée de la programmation des JAL et de l'utilisation des bibliothèques d'extension. Les outils de programmation (environnement de développement JALedit/XWisp, bibliothèques JAL, programmes décrits) sont téléchargeables gratuitement (voir ci-dessous). L'index permet de retrouver rapidement un projet et donc les principales commandes dans le contexte. En tant qu'expert, vous êtes le guide principal !

Lis Plus Moins

Examinez vos circuits avec une grande précision et soudez les plus petits CMS et éléments sans difficulté. Caractéristiques Le microscope numérique HDMI multifonctionnel présente les caractéristiques suivantes : Full HD, hauteur confortable, ergonomie améliorée, signaux de sortie multiples avec différentes résolutions. L'angle d'inclinaison du grand écran LCD est réglable. Livré avec une télécommande. Peut être utilisé de manière autonome. Spécifications Taille de l'écran 7 pouces (17,8 cm) Capteur d'image Capteur HD de 4 mégapixels Sortie vidéo UHD 2880x2160 (24fps)FHD 1920x1080 (60fps/30fps)HD 1280x720 (120fps) Format vidéo MP4 Magnification Jusqu'à 270 fois (moniteur HDMI 27 pouces) Résolution des photos Max. 12 MP (4032x3024) Format des photos JPG Plage de focalisation Minimum 5 cm Fréquence de trame Max. 120fps (sous 600 Lux de luminosité & HDP120) Interface vidéo HDMI Stockage Carte microSD, jusqu'à 32 Go Alimentation 5 V CC Source d'éclairage 2 LEDs avec le support Taille du support 20 x 12 x 19 cm Inclus 1x Microscope numérique Andonstar AD407 1x Support métallique 1x Support optique 1x Filtre UV 1x Télécommande IR 1x Câble de commutation 1x Adaptateur secteur 1x Câble HDMI 2x Vis 1x Tournevis 1x Manuel de l'utilisateur Téléchargements Manual Comparaison des modèles   AD407 AD407 Pro AD409 AD409 Pro-ES Taille de l’écran 7 pouces (17,8 cm) 7 pouces (17,8 cm) 10,1 pouces (25,7 cm) 10,1 pouces (25,7 cm) Capteur d’image 4 MP 4 MP 4 MP 4 MP Sortie vidéo 2160p 2160p 2160p 2160p Interfaces HDMI HDMI USB, HDMI, WiFi USB, HDMI, WiFi Format vidéo MP4 MP4 MP4 MP4 Agrandissement Jusqu'à 270x Jusqu'à 270x Jusqu'à 300x Jusqu'à 300x Résolution photo Max. 4032x3024 Max. 4032x3024 Max. 4032x3024 Max. 4032x3024 Format photo< JPG JPG JPG JPG istance focale Min. 5 cm Min. 5 cm Min. 5 cm Min. 5 cm Fréquence d'images Max. 120f/s Max. 120f/s Max. 120f/s Max. 120f/s Storage carte microSD carte microSD carte microSD carte microSD Support PC Non Non Windows Windows Raccordement mobile Non Non WiFi + Mesure WiFi + Mesure Source d'alimentation 5 V DC 5 V DC 5 V DC 5 V DC Source lumineuse 2 LED avec le support 2 LED avec le support 2 LED avec le support 2 LED avec le support Endoscope Non Non Non Oui Taille du support 20 x 12 x 19 cm 20 x 18 x 32 cm 18 x 20 x 30 cm 18 x 20 x 32 cm Poids 1,6 kg 2,1 kg 2,2 kg 2,5 kg

Lis Plus Moins

Remarque : NodeMCU est le nom d'un micrologiciel et d'une carte. NodeMCU est une plateforme IoT open source, dont le firmware fonctionne sur le SoC Wi-Fi ESP8266 d'Espressif, basé sur le SDK ESP8266 nonOS . Son matériel est basé sur le module ESP-12. Le langage de script est Lua qui permet d'utiliser de nombreux projets open source comme lua-cjson et spiffs. Caractéristiques Module Wi-Fi – Module ESP-12E similaire au module ESP-12 mais avec 6 GPIO supplémentaires. USB – port micro USB pour l’alimentation, la programmation et le débogage En-têtes – 2 connecteurs 2,54 mm à 15 broches avec accès aux GPIO, SPI, UART, ADC et broches d'alimentation Boutons de réinitialisation et de flash Alimentation : 5 V via port micro USB Dimensions : 49 x 24,5 x 13 mm

Lis Plus Moins

Dans ce livre, l'auteur présente tous les aspects essentiels de la programmation des microcontrôleurs, sans surcharger le lecteur avec des informations inutiles ou quasi pertinentes. Après avoir lu le livre, vous devriez être capable de comprendre et de programmer des microcontrôleurs 8 bits. L'introduction à la programmation des microcontrôleurs s'effectue à l'aide de microcontrôleurs de la série PIC. Pas vraiment à la pointe de la technologie avec seulement 8 bits, le micro PIC a l'avantage d'être simple à comprendre. Il est proposé dans un boîtier DIP, largement disponible et pas trop complexe. La fiche technique complète du micro PIC est plus courte de plusieurs décennies que la description de l'architecture décrivant la section processeur d'un microcontrôleur avancé. La simplicité a ici ses avantages. Après avoir maîtrisé le fonctionnement fondamental d’un microcontrôleur, vous pourrez facilement entrer plus tard dans le domaine des softcores avancés. Après avoir placé le code assembleur comme langage de programmation exécutif au premier plan dans la première partie du livre, l'auteur atteint un niveau plus profond avec le « C » dans la deuxième partie. Parallèlement au sujet officiel, le livre présente des trucs et astuces, une technologie de mesure intéressante, des aspects pratiques de la programmation des microcontrôleurs, ainsi que des options pratiques pour faciliter le travail, le débogage et la recherche de pannes.

Lis Plus Moins

Dans ce livre, l'auteur présente tous les aspects essentiels de la programmation des microcontrôleurs, sans surcharger le lecteur avec des informations inutiles ou quasi pertinentes. Après avoir lu le livre, vous devriez être capable de comprendre et de programmer des microcontrôleurs 8 bits. L'introduction à la programmation des microcontrôleurs s'effectue à l'aide de microcontrôleurs de la série PIC. Pas vraiment à la pointe de la technologie avec seulement 8 bits, le micro PIC a l'avantage d'être simple à comprendre. Il est proposé dans un boîtier DIP, largement disponible et pas trop complexe. La fiche technique complète du micro PIC est plus courte de plusieurs décennies que la description de l'architecture décrivant la section processeur d'un microcontrôleur avancé. La simplicité a ici ses avantages. Après avoir maîtrisé le fonctionnement fondamental d’un microcontrôleur, vous pourrez facilement entrer plus tard dans le domaine des softcores avancés. Après avoir placé le code assembleur comme langage de programmation exécutif au premier plan dans la première partie du livre, l'auteur atteint un niveau plus profond avec le « C » dans la deuxième partie. Parallèlement au sujet officiel, le livre présente des trucs et astuces, une technologie de mesure intéressante, des aspects pratiques de la programmation des microcontrôleurs, ainsi que des options pratiques pour faciliter le travail, le débogage et la recherche de pannes.

Lis Plus Moins
