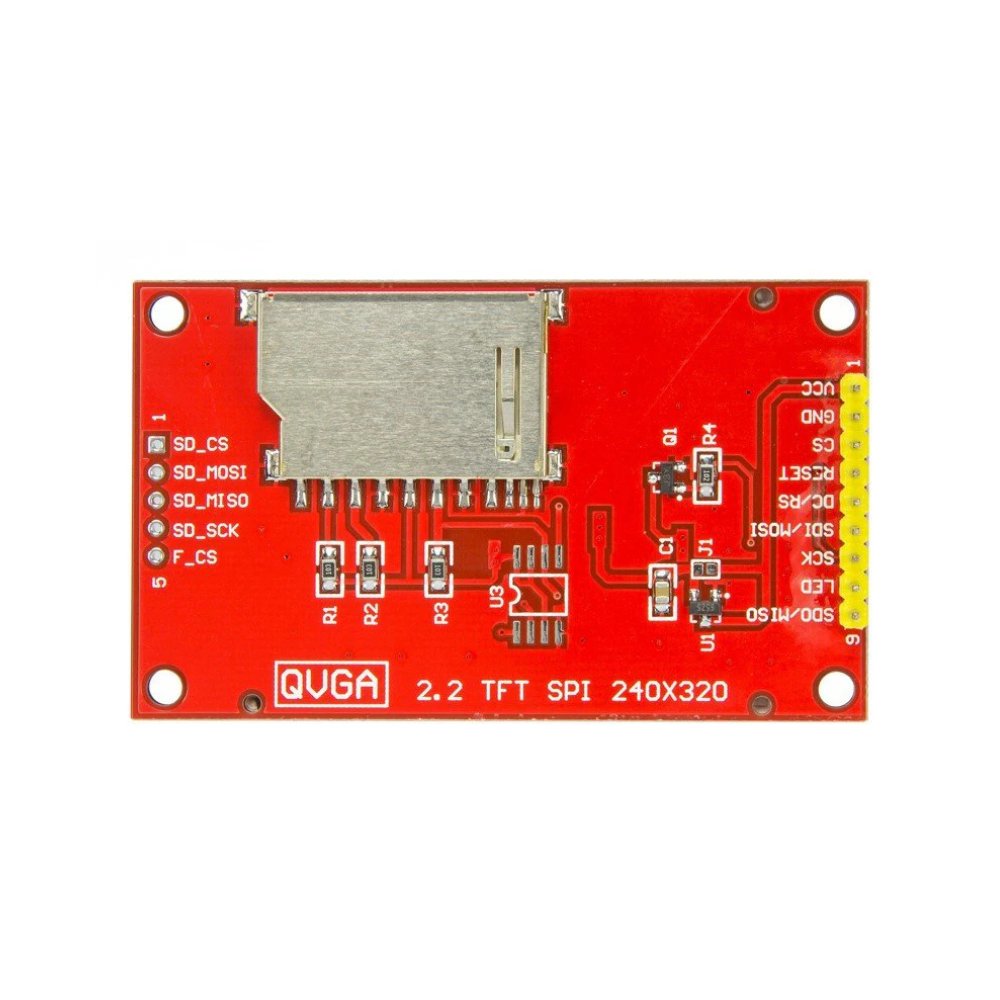

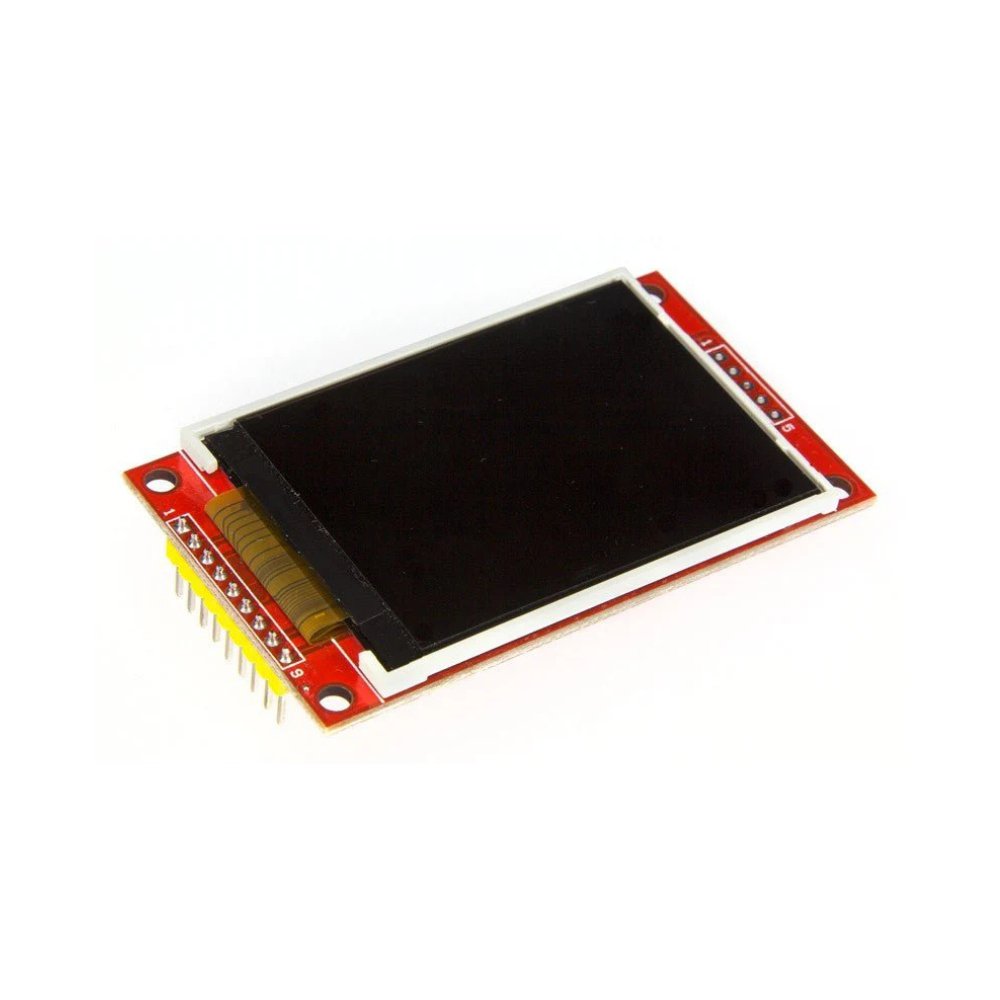

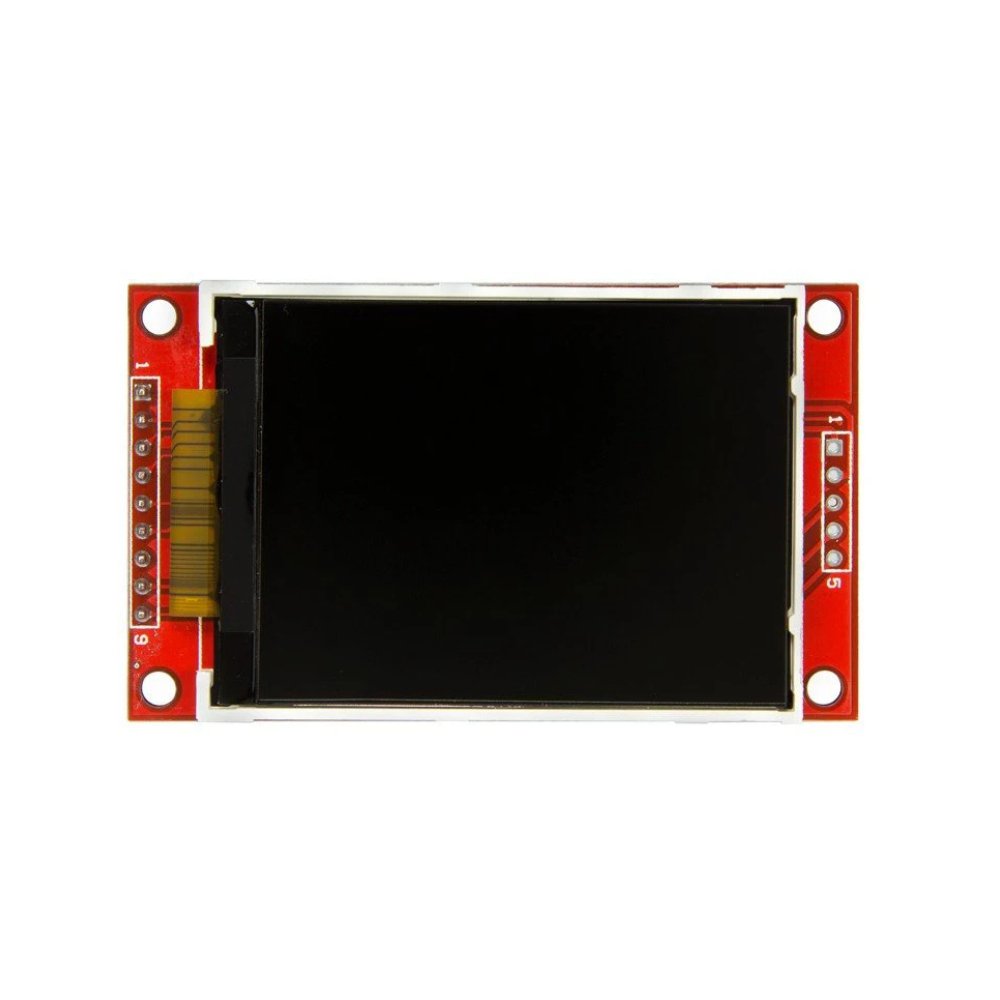

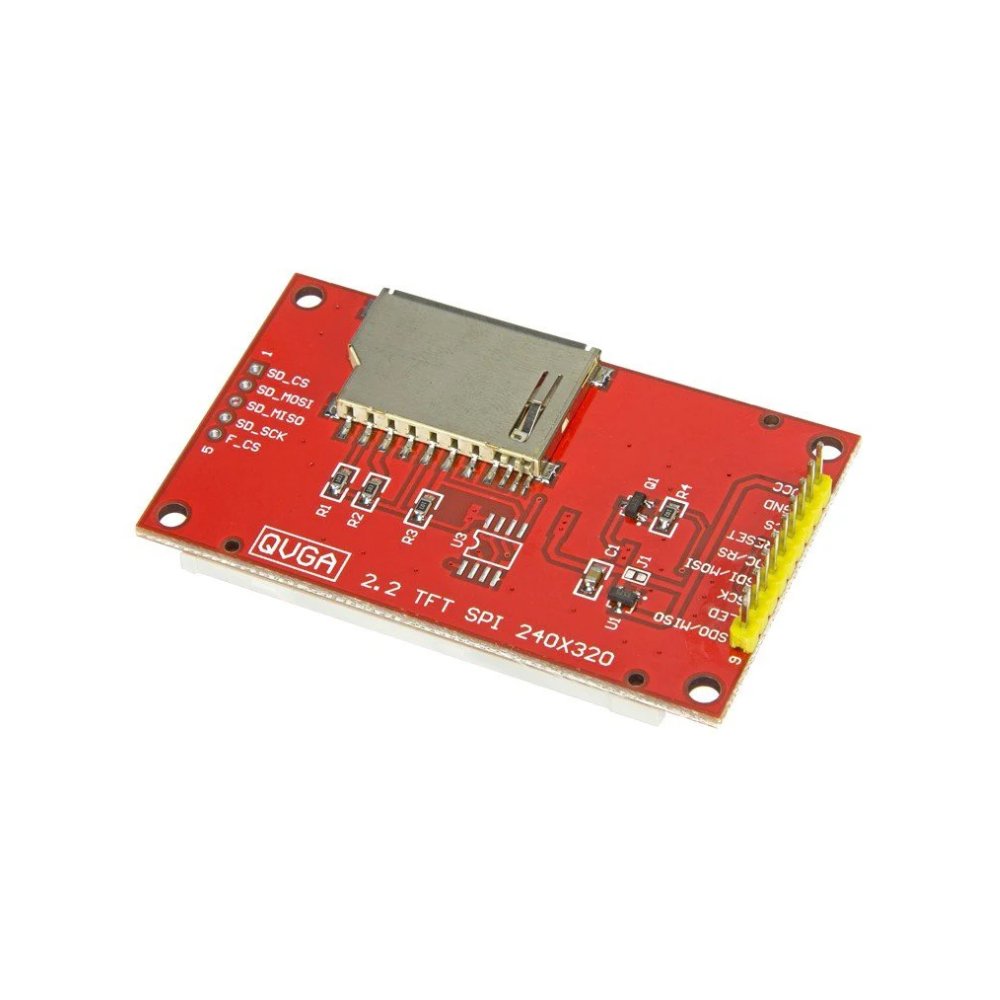

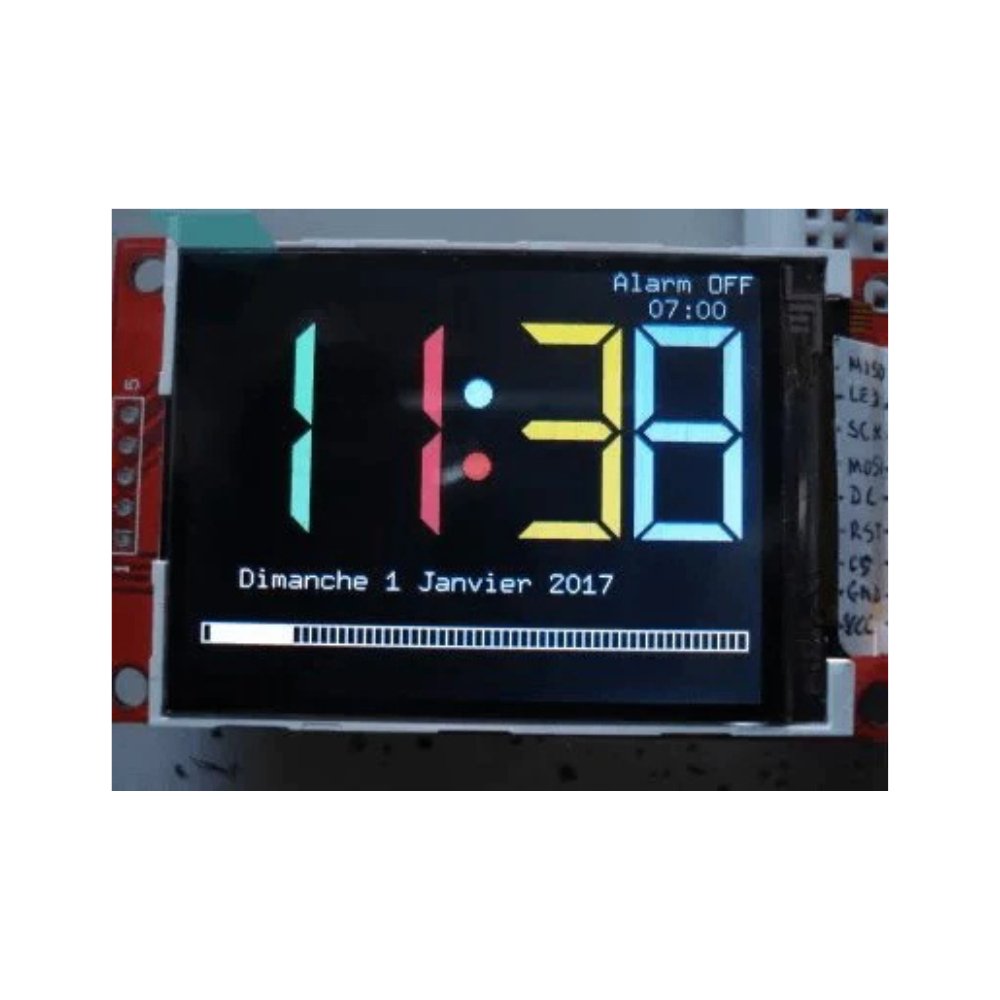

Module d'affichage SPI TFT 2,2" ILI9341 (240x320)

  • MarqueKuongshun

Description

ILI9341 est un pilote SOC monopuce de 262 144 couleurs pour un écran à cristaux liquides TFT avec une résolution de 240 x 320 points (RVB), comprenant un pilote source de 720 canaux, un pilote de porte de 320 canaux, 172 800 octets de GRAM pour des données d'affichage graphique de 240 x 320. points (RVB) et circuit d'alimentation.

ILI9341 prend en charge l'interface MCU de bus de données parallèle 8-/9-/16-/18 bits, l'interface RVB de bus de données 6-/16-/18 bits et l'interface périphérique série 3-/4 lignes (SPI).

La zone d'image animée peut être spécifiée dans le GRAM interne par la fonction d'adresse de fenêtre.
La zone de fenêtre spécifiée peut être mise à jour de manière sélective, de sorte que l'image animée puisse être affichée simultanément indépendamment de la zone d'image fixe.

L'ILI9341 peut fonctionner avec une tension d'interface 1,65 V ~ 3,3 VI/O et un circuit suiveur de tension intégré pour générer des niveaux de tension pour piloter un écran LCD.

L'ILI9341 prend en charge le mode d'affichage couleur, 8 couleurs et le mode veille pour un contrôle précis de l'alimentation par logiciel. Ces fonctionnalités font de l'ILI9341 un pilote LCD idéal pour les produits portables de taille moyenne ou petite tels que les téléphones cellulaires numériques, les téléphones intelligents, les MP3 et les PMP pendant de longues périodes. la durée de vie de la batterie est une préoccupation majeure.

Caractéristiques

  • Résolution d'affichage : 240 x 320 (RVB)
  • Sortie : 720 sorties sources | 320 sorties de porte | Sortie d'électrode commune (VCOM)
  • Pilote LCD a-TFT avec affichage complet sur puce RAM : 172 800 octets
  • Interface système
    • Interface 8 bits, 9 bits, 16 bits, 18 bits avec MCU série 8080-Ⅰ/8080-Ⅱ
    • Interface RVB 6 bits, 16 bits, 18 bits avec contrôleur graphique
    • Interface série 3 lignes/4 lignes
  • Mode d'affichage:
    • Mode couleur (mode veille désactivé) : 262 000 couleurs
    • Mode couleur réduit (mode veille activé) : 8 couleurs
  • Modes d'économie d'énergie :
    • Mode veille
    • Mode veille profonde
  • Fonctions sur puce :
    • Générateur et réglage VCOM
    • Générateur de chronométrage
    • Oscillateur
    • Convertisseur DC/DC
    • Inversion ligne/trame
    • 1 courbe Gamma prédéfinie avec correction Gamma RVB séparée
  • Contrôle adaptatif de la luminosité du contenu
  • MTP (3 fois) :
    • 8 bits pour ID1, ID2, ID3
    • 7 bits pour le réglage VCOM
  • Architecture à faible consommation d'énergie
  • Alimentations à faible fonctionnement :
    • VDDI = 1,65 V ~ 3,3 V (logique)
    • VCI = 2,5 V ~ 3,3 V (analogique)
  • Commande de tension LCD :
    • Tension d'alimentation source/VCOM
      • AVDD-GND = 4,5 V ~ 5,5 V
      • VCL-GND = -2,0 V ~ -3,0 V
    • Tension de sortie du pilote de grille
      • VGH-GND = 10,0 V ~ 20,0 V
      • VGL-GND = -5,0 V ~ -15,0 V
      • VGH-VGL 3 ≦ 2V
    • Tension de sortie du pilote VCOM
      • VCOMH = 3,0 V ~ (AVDD – 0,5) V
      • VCOML = (VCL+0,5)V ~ 0V
      • VCOMH-VCOML ≦ 6,0 V
  • Plage de température de fonctionnement : -40 ℃ à 85 ℃
Fiche produit

ILI9341 est un pilote SOC monopuce de 262 144 couleurs pour un écran à cristaux liquides TFT avec une résolution... Lire la suite

€ 22,95 TVA incluse
Membres € 20,66

    • Expédier aujourd'hui ? Commandez dans Jun 18, 2024 17:00:00 +0200

    Détails

    SKU : 18419
    EAN : MSP2202

    Description

    ILI9341 est un pilote SOC monopuce de 262 144 couleurs pour un écran à cristaux liquides TFT avec une résolution de 240 x 320 points (RVB), comprenant un pilote source de 720 canaux, un pilote de porte de 320 canaux, 172 800 octets de GRAM pour des données d'affichage graphique de 240 x 320. points (RVB) et circuit d'alimentation.

    ILI9341 prend en charge l'interface MCU de bus de données parallèle 8-/9-/16-/18 bits, l'interface RVB de bus de données 6-/16-/18 bits et l'interface périphérique série 3-/4 lignes (SPI).

    La zone d'image animée peut être spécifiée dans le GRAM interne par la fonction d'adresse de fenêtre.
    La zone de fenêtre spécifiée peut être mise à jour de manière sélective, de sorte que l'image animée puisse être affichée simultanément indépendamment de la zone d'image fixe.

    L'ILI9341 peut fonctionner avec une tension d'interface 1,65 V ~ 3,3 VI/O et un circuit suiveur de tension intégré pour générer des niveaux de tension pour piloter un écran LCD.

    L'ILI9341 prend en charge le mode d'affichage couleur, 8 couleurs et le mode veille pour un contrôle précis de l'alimentation par logiciel. Ces fonctionnalités font de l'ILI9341 un pilote LCD idéal pour les produits portables de taille moyenne ou petite tels que les téléphones cellulaires numériques, les téléphones intelligents, les MP3 et les PMP pendant de longues périodes. la durée de vie de la batterie est une préoccupation majeure.

    Caractéristiques

    • Résolution d'affichage : 240 x 320 (RVB)
    • Sortie : 720 sorties sources | 320 sorties de porte | Sortie d'électrode commune (VCOM)
    • Pilote LCD a-TFT avec affichage complet sur puce RAM : 172 800 octets
    • Interface système
      • Interface 8 bits, 9 bits, 16 bits, 18 bits avec MCU série 8080-Ⅰ/8080-Ⅱ
      • Interface RVB 6 bits, 16 bits, 18 bits avec contrôleur graphique
      • Interface série 3 lignes/4 lignes
    • Mode d'affichage:
      • Mode couleur (mode veille désactivé) : 262 000 couleurs
      • Mode couleur réduit (mode veille activé) : 8 couleurs
    • Modes d'économie d'énergie :
      • Mode veille
      • Mode veille profonde
    • Fonctions sur puce :
      • Générateur et réglage VCOM
      • Générateur de chronométrage
      • Oscillateur
      • Convertisseur DC/DC
      • Inversion ligne/trame
      • 1 courbe Gamma prédéfinie avec correction Gamma RVB séparée
    • Contrôle adaptatif de la luminosité du contenu
    • MTP (3 fois) :
      • 8 bits pour ID1, ID2, ID3
      • 7 bits pour le réglage VCOM
    • Architecture à faible consommation d'énergie
    • Alimentations à faible fonctionnement :
      • VDDI = 1,65 V ~ 3,3 V (logique)
      • VCI = 2,5 V ~ 3,3 V (analogique)
    • Commande de tension LCD :
      • Tension d'alimentation source/VCOM
        • AVDD-GND = 4,5 V ~ 5,5 V
        • VCL-GND = -2,0 V ~ -3,0 V
      • Tension de sortie du pilote de grille
        • VGH-GND = 10,0 V ~ 20,0 V
        • VGL-GND = -5,0 V ~ -15,0 V
        • VGH-VGL 3 ≦ 2V
      • Tension de sortie du pilote VCOM
        • VCOMH = 3,0 V ~ (AVDD – 0,5) V
        • VCOML = (VCL+0,5)V ~ 0V
        • VCOMH-VCOML ≦ 6,0 V
    • Plage de température de fonctionnement : -40 ℃ à 85 ℃
