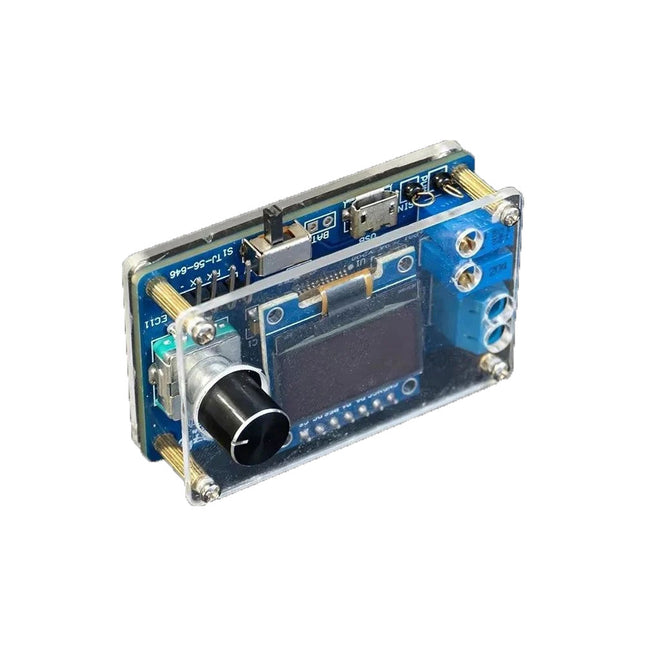

Le kit DIY Mini Digital Oscilloscope (avec boîtier) est un kit facile à construire pour un minuscule oscilloscope numérique. Outre l'interrupteur d'alimentation, il ne comporte qu'une seule autre commande, un encodeur rotatif avec bouton-poussoir intégré. Le microcontrôleur du kit est préprogrammé. L'écran OLED de 0,96 pouces a une résolution de 128 x 64 pixels. L'oscilloscope dispose d'une voie qui peut mesurer des signaux jusqu'à 100 kHz. La tension d'entrée maximale est de 30 V, la tension minimale de 0 V. Le kit se compose de composants à trous traversants (THT) et de dispositifs de montage en surface (SMD). Par conséquent, l'assemblage du kit implique de souder des pièces SMD, ce qui nécessite une certaine expérience en matière de soudure. Spécifications Plage verticale : 0 à 30 V Plage horizontale : 100 µs à 500 ms Type de déclencheur : automatique, normal et unique Front de déclenchement : montant et descendant Niveau de déclenchement : 0 à 30 V Mode Exécution/Arrêt Mesure automatique de la fréquence Alimentation : micro-USB 5 V Sortie sinusoïdale 10 Hz, 5 V Sortie d'onde carrée de 9 kHz, 0 à 4,8 V Affichage : écran OLED de 0,96 pouce Dimensions : 57 x 38 x 26 mm Téléchargements Documentation

Lis Plus Moins

Ce kit de démarrage de bureau Raspberry Pi 4 « Tout-en-un » contient toutes les pièces officielles et permet un démarrage facile et rapide ! Le kit de bureau Raspberry Pi 4 contient : Clavier et souris Raspberry Pi FR 2x câble micro HDMI vers HDMI standard (A/M) 1 m Alimentation USB-C Raspberry Pi 15,3 W (version UE) Boîtier Raspberry Pi 4 Guide officiel du Raspberry Pi pour débutants (langue française) NOOBS 16 Go avec carte microSD Raspbian Le Raspberry Pi 4 B n'est PAS inclus.

Lis Plus Moins

Caractéristiques Compatible SPI, facile à conduire En-tête Raspberry Pi Pico standard, prend en charge la série Raspberry Pi Pico Livré avec des ressources de développement et un manuel (exemples Raspberry Pi Pico C/C++ et MicroPython) Caractéristiques Tension de fonctionnement 5 V Chiffres 4 Taille d'affichage 0,4 pouces Couleur des LED éd Conducteur 74HC595 Afficher la référence FJ4401AH Dimensions 52 × 21 mm

Lis Plus Moins

La puce ESP32-C3 offre des performances de faible consommation et de fréquence radio de pointe, et prend en charge le protocole Wi-Fi IEEE802.11b/g/n et BLE 5.0. La puce est équipée d'un processeur monocœur RISC-V 32 bits avec une fréquence de fonctionnement allant jusqu'à 160 MHz. Prend en charge le développement secondaire sans utiliser d'autres microcontrôleurs ou processeurs. La puce intègre 400 Ko de SRAM, 384 Ko de ROM, 8 Ko de SRAM RTC et 4 Mo de Flash intégré prend également en charge le Flash externe. La puce prend en charge une variété d'états de fonctionnement à faible consommation d'énergie, qui peuvent répondre aux exigences de consommation d'énergie de divers scénarios d'application. Les caractéristiques uniques de la puce telles que la fonction de déclenchement d'horloge fine, la fonction de réglage dynamique de la fréquence d'horloge de tension et la fonction réglable de la puissance de sortie RF peuvent atteindre le meilleur équilibre entre la distance de communication, le taux de communication et la consommation d'énergie. Le module ESP-C3-12F fournit une multitude d'interfaces périphériques, notamment UART, PWM, SPI, I²S, I²C, ADC, capteur de température et jusqu'à 15 GPIO. Caractéristiques Prise en charge du Wi-Fi 802.11b/g/n, débit de données en mode 1T1R jusqu'à 150 Mbps Supporte BLE5.0, ne prend pas en charge le Bluetooth classique, prise en charge des débits : 125 Kbps, 500 Kbps, 1 Mbps, 2 Mbps Processeur monocœur RISC-V 32 bits, prend en charge une fréquence d'horloge allant jusqu'à 160 MHz, dispose de 400 Ko de SRAM, 384 Ko de ROM, 8 Ko de SRAM RTC Prise en charge de l'interface UART/PWM/GPIO/ADC/I²C/I²S, prise en charge du capteur de température, compteur d'impulsions La carte de développement dispose de perles de lampe RVB trois-en-un, ce qui est pratique pour le deuxième développement des clients. Prend en charge plusieurs modes de veille, le courant de sommeil profond est inférieur à 5 uA Débit du port série jusqu'à 5 Mbps Prise en charge du mode STA/AP/STA+AP et du mode promiscuité Prise en charge de Smart Config (APP)/AirKiss (WeChat) d'Android et iOS, configuration réseau en un clic Prise en charge de la mise à niveau locale du port série et de la mise à niveau du micrologiciel à distance (FOTA) Les commandes AT générales peuvent être utilisées rapidement Prise en charge du développement secondaire, environnement de développement Windows et Linux intégré À propos de la configuration Flash L'ESP-C3-12F utilise par défaut le Flash intégré de 4 Mo de la puce et prend en charge la version Flash externe de la puce.

Lis Plus Moins

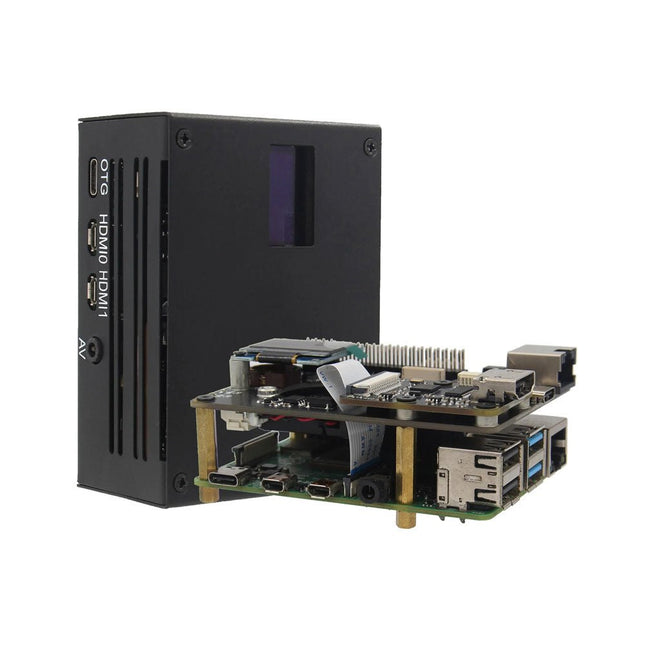

Commandez dès maintenant le kit Geekworm KVM-A3 et recevez le livre numérique Raspberry Pi Full Stack (valeur de 35 €) gratuitement ! KVM signifie Keyboard, Video et Mouse. Il s'agit d'un puissant logiciel open source permettant l'accès à distance via Raspberry Pi. Ce kit KVM-A3 est conçu sur la base du Raspberry Pi 4. Grâce à lui, vous pouvez allumer et éteindre votre ordinateur, le redémarrer, configurer l'UEFI/BIOS et même réinstaller le système d'exploitation à l'aide d'un CD-ROM virtuel ou d'une clé USB. Vous pouvez utiliser votre propre clavier et souris distants, ou laisser KVM simuler un clavier, une souris et un écran, présentés via un navigateur web comme si vous interagissiez directement avec le système distant. Il s'agit d'un véritable accès matériel, sans dépendance aux ports, protocoles ou services distants ! Caractéristiques Spécialement conçu pour KVM (un IP-KVM DIY ouvert et abordable basé sur Raspberry Pi) Compatible avec Raspberry Pi 4 (non inclus) Entièrement compatible avec le système d'exploitation PiKVM V3 Contrôlez un serveur ou un ordinateur via un navigateur web Capture HDMI Full HD basée sur la puce TC358743 Prise en charge du clavier et de la souris OTG ; Émulation de disque dur de stockage de masse Horloge temps réel matérielle (RTC) avec emplacement pour pile bouton CR1220 Équipé d'un ventilateur pour dissiper la chaleur du Raspberry Pi Dispose de relais statiques pour protéger les broches GPIO du Raspberry Pi des décharges électrostatiques et des décharges électrostatiques Contrôle ATX via un connecteur RJ45 : allumage et extinction de la machine, réinitialisation et surveillance à distance de l'état du disque dur et des voyants d'alimentation Connecteur SH1.0 10-broches réservé à la future prise en charge audio HDMI I²S Embase 4 broches et entretoises réservées à l'écran OLED I²C Inclus Boîtier métallique KVM-A3 pour Raspberry Pi 4 Module HDMI vers CSI-2 X630 (pour la capture vidéo) Carte d'extension X630-A3 (fournit Ethernet, refroidissement, RTC, alimentation, etc.) Carte adaptateur X630-A5 (installée dans le boîtier du PC ; connecte la carte mère de l'ordinateur au câble du panneau d'E/S du boîtier) Écran OLED 0,96 pouces (128 x 64 pixels) Câble Ethernet (norme TIA/EIA-568.B ; sert également de câble de contrôle ATX) Téléchargements Wiki PiKVM OS

Lis Plus Moins

Maîtrisez l'électronique numérique – de manière pratique ! Cette offre groupée comprend le livre Learning Digital Electronics, qui contient plus de 20 projets pratiques en logique et conception de circuits, ainsi qu'un kit de démarrage de 100 pièces pour vous permettre de commencer immédiatement à construire des circuits logiques, des compteurs, des afficheurs et bien plus encore. Learning Digital Electronics (livre) Ce livre est un guide pratique de l'électronique numérique, couvrant les composants essentiels des systèmes numériques modernes : systèmes numériques, portes logiques, algèbre booléenne, logique combinatoire et séquentielle, et bien plus encore. Grâce à plus de 20 projets structurés, vous concevrez et construirez des systèmes numériques à l'aide de composants concrets tels que des portes logiques, des multiplexeurs, des décodeurs, des bascules, des compteurs et des registres à décalage. Les projets vont des circuits logiques LED de base aux serrures numériques, en passant par les systèmes d'affichage, les contrôleurs de feux de circulation et les conceptions basées sur la temporisation. Certains projets introduisent l'utilisation d'outils tels que CircuitVerse pour la simulation de circuits, tandis que plusieurs conceptions utilisent des dispositifs logiques de la série 74HC, couramment utilisés dans le prototypage de matériel numérique. Vous trouverez à l'intérieur : Une couverture claire des systèmes numériques et de l'arithmétique binaire Les fondamentaux des portes logiques et leur implémentation universelle Des projets pas à pas utilisant des bascules, des compteurs et des registres Une conception concrète avec des puces logiques de la série 74HC Des techniques de conception de systèmes combinatoires et séquentiels Ce livre adopte une approche de l'électronique numérique axée sur la conception et l'application, construite autour de circuits fonctionnels, d'une logique testée et d'expérimentations pratiques. Learning Digital Electronics (kit) Ce kit a été spécialement développé pour compléter le livre « Learning Digital Electronics ». Tous les composants nécessaires étant inclus, vous pouvez réaliser directement chaque projet pratique du livre. Contenu du kit 2x Puces de porte ET 74HC08 2x Puces de porte NAND 74HC00 1x Puce de porte XOR 74HC86 1x Puce de temporisation 555 1x Puce de compteur 74HC161 1x Registre à décalage 74HC164 1x Décodeur 7 segments CD4511 1x Bascule JK CD4027 1x Transistor NPN BC337 1x Afficheur 7 segments à cathode commune KPS-5161 1x Résistance photosensible (LDR) 4x Résistances de 10 KΩ 8x Résistances de 1 KΩ 2x Résistances de 47 KΩ 1x Résistance de 100 KΩ 4x Résistances de 2,7 KΩ 1x Résistance de 5,6 KΩ 1x Résistance de 150 KΩ 1x Condensateur de 10 μF 2x Condensateurs de 0,01 μF 2x Condensateurs de 100 nF 8x Petites LED rouges 1x Petite LED verte 1x Petite LED orange 4x Interrupteurs à bouton-poussoir 1x Actif Buzzer 1x Support de piles pour 3 piles AA (piles non incluses) 1x Plaque d'essai 40x Câbles de connexion mâle-mâle (longueur : 200 mm)

Lis Plus Moins

Le kit Arduino pour étudiants est un outil d'apprentissage à distance pratique, étape par étape, destiné aux plus de 11 ans : initiez-vous aux bases de l'électronique, de la programmation et du codage à domicile. Aucune connaissance ou expérience préalable n'est nécessaire, car le kit vous guide pas à pas. Les éducateurs peuvent enseigner à leur classe à distance à l'aide des kits, et les parents peuvent utiliser le kit comme un outil d'enseignement à domicile pour que leur enfant apprenne à son propre rythme. Tout le monde gagnera en confiance en matière de programmation et d'électronique grâce aux leçons guidées et à l'expérimentation libre. Apprenez les bases de la programmation, du codage et de l'électronique, notamment le courant, la tension et la logique numérique. Aucune connaissance ou expérience préalable n'est nécessaire car le kit vous guide pas à pas. Vous recevrez tout le matériel et le logiciel nécessaires pour une personne, ce qui en fait un outil idéal pour l'enseignement à distance, l'enseignement à domicile et l’auto-apprentissage. Il y a des leçons et des exercices étape par étape, et pour une expérience complète et approfondie, il y a aussi un contenu supplémentaire comprenant des spots d'invention, des concepts et des faits intéressants sur l'électronique, la technologie et la programmation. Les leçons et les projets peuvent être progressifs en fonction des capacités de chacun, ce qui leur permet d'apprendre à la maison à leur propre niveau. Le kit peut également être intégré à différentes matières comme la physique, la chimie et même l'histoire. En fait, il y a suffisamment de contenu pour un semestre entier. Comment utiliser le kit pour l’enseignement à distance par les éducateurs La plate-forme en ligne contient tout le contenu dont vous avez besoin pour enseigner à distance : du contenu d'orientation exclusif, des conseils pour l'apprentissage à distance, neuf leçons de 90 minutes et deux projets ouverts. Chaque leçon s'appuie sur la précédente, offrant ainsi une nouvelle occasion d'appliquer les compétences et les concepts que les élèves ont déjà appris. Ils disposent également d'un carnet de bord à remplir au fur et à mesure qu'ils travaillent sur les leçons. Au début de chaque leçon, vous trouverez une vue d'ensemble, une estimation du temps nécessaire à la réalisation du cours et les objectifs d'apprentissage. Tout au long de chaque leçon, vous trouverez des conseils et des informations qui vous aideront à faciliter votre apprentissage. Des réponses clés et des idées pour approfondir un peu plus sont également fournies. Comment le kit aide les parents à scolariser leur enfant à la maison Il s'agit d'un outil d'apprentissage à distance pratique, étape par étape, qui aidera votre enfant à apprendre les bases de la programmation, du codage et de l'électronique à la maison. En tant que parent, vous n'avez besoin d'aucune connaissance ou expérience préalable, car vous êtes guidé pas à pas. Le kit est directement lié au programme scolaire, de sorte que vous pouvez être sûr que vos enfants apprennent ce qu'ils doivent apprendre, et il leur donne l'occasion de prendre confiance dans la programmation et l'électronique. Vous les aiderez également à acquérir des compétences essentielles telles que l'esprit critique et la résolution de problèmes. Auto-apprentissage avec le kit étudiant Arduino Les élèves peuvent utiliser ce kit pour apprendre eux-mêmes les bases de l'électronique, de la programmation et du codage. Comme toutes les leçons suivent des instructions étape par étape, il est facile pour eux de travailler et d'apprendre par eux-mêmes. Ils peuvent travailler à leur propre rythme, s'amuser avec tous les projets du monde réel et accroître leur confiance au fur et à mesure. Ils n'ont pas besoin de connaissances préalables, car tout est clairement expliqué, le codage est pré-écrit et il existe un vocabulaire de concepts auquel se référer. Le kit étudiant Arduino est livré avec plusieurs pièces et composants qui seront utilisés pour construire des circuits tout en complétant les leçons et les projets tout au long du cours. Inclus dans le kit Code d'accès à un contenu en ligne exclusif comprenant des notes d'orientation pédagogique, des leçons étape par étape et du matériel supplémentaire tel que des ressources, des réalisations vedettes et un carnet de bord numérique avec des solutions. 1x Arduino Uno. 1x Câble USB. 1x Base de montage de la carte. 1x Multimètre. 1x Connecteur pile 9 V. 1x Pile 9 V. 20x Leds (5x rouges, 5x vertes, 5x jaunes & 5x bleues). 5x Résistances 560 Ω. 5x Résistances 220 Ω. 1x Plaque d’essais 400 points. 1x Résistance 1 kΩ. 1x Résistance 10 kΩ. 1x Petit servo-moteur. 2x Potentiomètres 10 kΩ. 2x Potentiomètres à bouton. 2x Condensateurs 100 uF Fils de liaison à âme pleine. 5x Boutons-poussoirs. 1x Phototransistor 2x Résistances 4.7 kΩ 1x Fil cavalier noir. 1x Fil cavalier rouge. 1x Capteur de température. 1x Buzzer piézoélectrique. 1x Cordon mâle vers femelle rouge. 1x Cordon femelle vers mâle noir. 3x Écrous et boulons.

Lis Plus Moins

Ce kit à monter soi-même (HU-017A) est un récepteur radio FM sans fil possédant un affichage à 4 chiffres et 7 segments. Il fonctionne dans la bande de fréquence mondiale de réception FM de 87,0-108,0 MHz, ce qui permet de l'utiliser dans n'importe quel pays ou région. Le kit offre deux modes d'alimentation, ce qui vous permet de l'utiliser à la maison comme aussi en extérieur. Ce montage électronique fait maison vous aidera à comprendre les circuits et à perfectionner vos compétences en matière de soudage. Caractéristiques Radio FM 87,0-108,0 MHz : Processeur de données FM RDA5807 intégré avec une bande de fréquence de réception FM standard. La fréquence FM peut être réglée à l'aide des touches F+ et F-. Réglage du volume : Deux méthodes de réglage du volume – bouton et potentiomètre. Ils proposent 15 niveaux de volume. Sortie audio active et passive : Le kit dispose d'un amplificateur de puissance intégré de 0,5 W pour alimenter directement des haut-parleurs de 8 Ω. Il émet également des signaux audio vers des casques ou des haut-parleurs dotés d'interfaces AUX, ce qui permet une écoute personnelle ou public de l'audio FM. Equipé d'une antenne FM dédiée de 25 cm et d'un afficheur (en rouge) à 4 chiffres et 7 segments pour l'affichage en temps réel de la fréquence radio FM. Le boîtier transparent acrylique protège le circuit imprimé interne. Deux méthodes d'alimentation sont prises en charge : 5 V USB et 2 piles de 1,5 V (AA). Soudage à la main : Le kit est livré avec divers composants qui doivent être installés manuellement. Ceci permet d'exercer et de perfectionner ses compétences en matière de soudure, et est également adapté aux amateurs d'électronique, aux débutants ainsi qu'à des fins d'éducation. Spécifications Tension d'exploitation DC 3 V/5 V Impédance de sortie 8 Ω Puissance de sortie 0,5 W Canal de sortie Mono Fréquence de réception 87.0 MHz~108.0 MHz Précision de la féquence 0.1 MHz Température d'exploitation −40°C à +85°C Taux d'humidité d'exploitation 5% à 95% d'humidité relative Dimensions 107 x 70 x 23 mm IMPORTANT : Retirez les piles lorsque vous alimentez la radio via USB ! Inclus 1x circuit imprimé 1x récepteur FM RDA5807M 1x microcontrôleur STC15W404AS 1x socle pour IC 1x registreà décalage 74HC595D 1x amplificateur TDA2822M 1x socle pour IC 1x convertisseur de tension 3,3 V AMS1117 18x résistances à film métallique 1x potentiomètre 4x condensateurs céramiques 5x condensateurs électrolytiques 4x transistors S8550 1x DEL rouge 1x afficheur à 4 chiffres et 7 segments 1x interrupteur à bascule 1x prise CMS Micro USB 1x antenne radio 1x prise audio AUX 4x boutons noirs 4x capuchons de bouton 1x haut-parleur 0,5 W/8 Ω 1x fil rouge/noir 2x adhésifs doubles face 1x boîtier pour piles AA 1x câble USB 6x plaquettes acryliques 4x vis entretoises en nylon 4x vis M3 4x écrous M3 4x vis M2x22 mm 1x vis M2x6 mm 5x écrous M2
