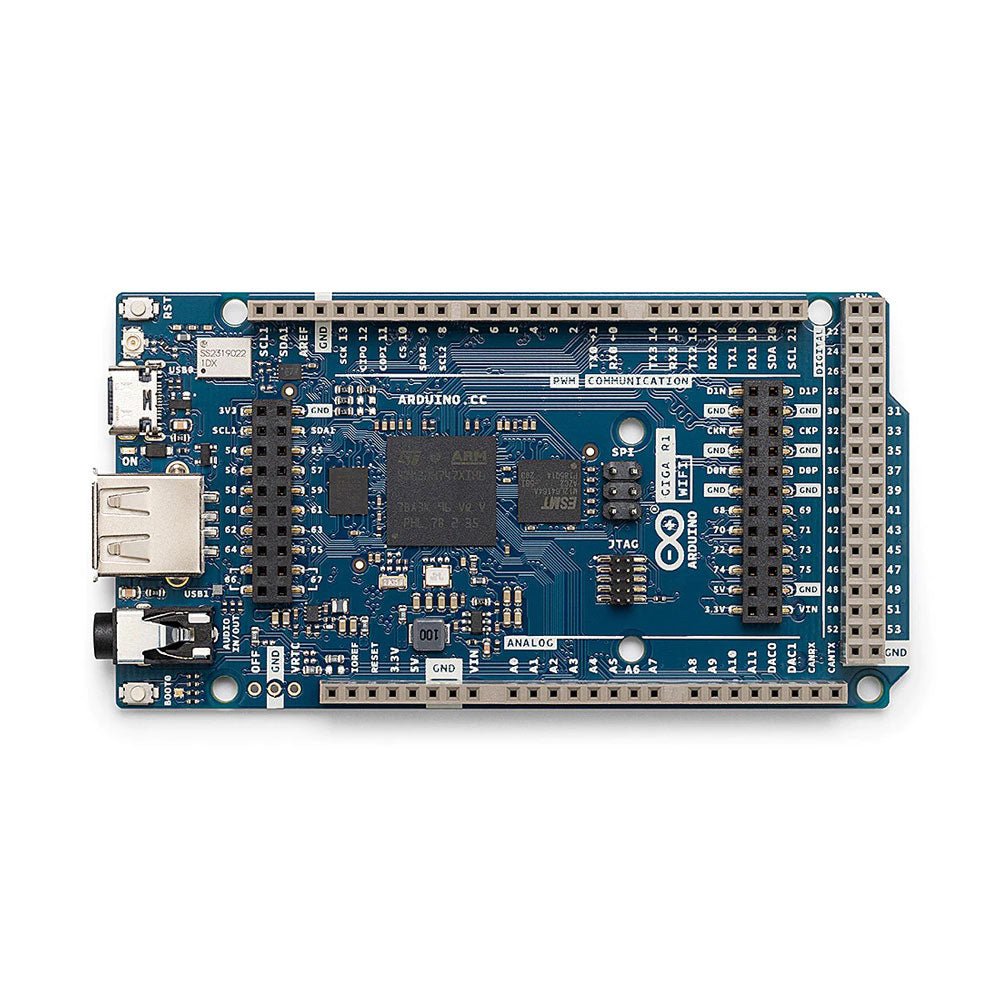

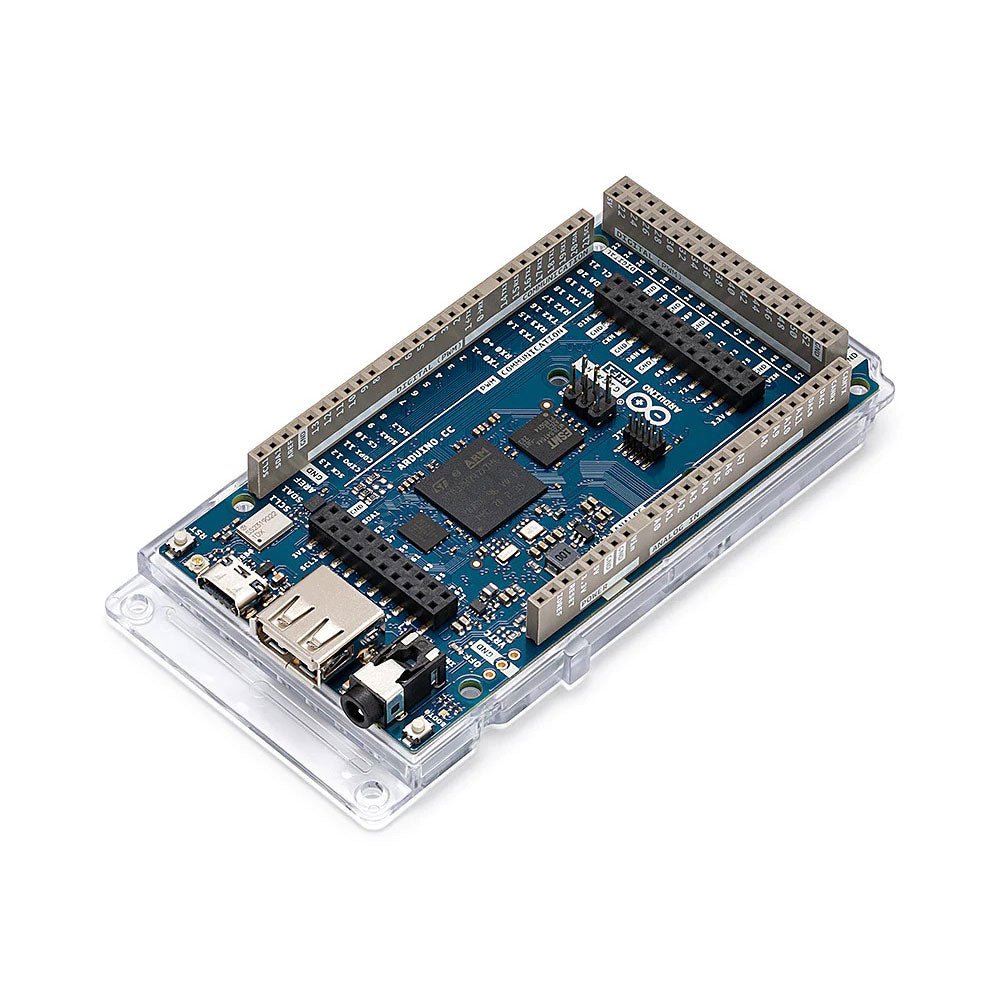

Arduino Giga R1 Wi-Fi

L'Arduino Giga R1 WiFi apporte la puissance du STM32H7 au même format que les populaires Mega et Due, étant la première carte Mega à inclure une connectivité Wi-Fi et Bluetooth.

La carte fournit 76 entrées/sorties numériques (12 avec capacité PWM), 14 entrées analogiques et 2 sorties analogiques (DAC), toutes facilement accessibles via des connecteurs. Le microprocesseur STM32 à double c?ur Cortex-M7 et Cortex-M4, ainsi que la mémoire embarquée et la prise audio permettent d'effectuer l'apprentissage automatique et le traitement du signal en périphérie.

Microcontrôleur (STM32H747XI)

Ce microcontrôleur 32 bits à double c?ur vous permet d'avoir deux cerveaux qui se parlent (un C?ur-M7 à 480 MHz et un Cortex-M4 à 240 MHz) ; vous pouvez même faire tourner MicroPython dans l'un et Arduino dans l'autre.

Communication sans fil (Murata 1DX)

Que vous préfériez le Wi-Fi ou le Bluetooth, le Giga R1 WiFivous couvre. Vous pouvez même vous connecter rapidement à l?Arduino IoT Cloud et suivre votre projet à distance. Et si vous êtes préoccupé par la sécurité de la communication, l'ATECC608A garde tout sous contrôle.

Ports matériels et communication

Suivant l'héritage de l'Arduino Mega et de l'Arduino Due, le Giga R1 WiFi possède 4x UARTs (ports série matériels), 3x ports I²C (1 de plus que ses prédécesseurs), 2x ports SPI (1 de plus que ses prédécesseurs), 1x FDCAN.

GPIO et connecteurs supplémentaires

En gardant le même format du Mega et du Due, vous pouvez facilement adapter vos shield au Giga R1 WiFi (rappelez-vous que cette carte fonctionne à 3.3 V !). De plus, des connecteurs supplémentaires ont été ajoutés de sorte que le nombre total de broches GPIO est maintenant de 76, et deux nouveaux connecteurs ont été ajoutés : un VRTC pour que vous puissiez connecter une batterie pour garder le RTC en marche pendant que la carte est éteinte et une broche OFF pour que vous puissiez éteindre la carte.

Connecteurs

La Giga R1 WiFi possède des connecteurs supplémentaires sur la carte qui faciliteront la création de votre projet sans matériel supplémentaire. Cette carte possède :

  • Connecteur USB-A adapté à l'accueil de clés USB, d'autres dispositifs de stockage de masse et de dispositifs HID tels que le clavier ou la souris.
  • Prise d'entrée-sortie de 3,5 mm connectée à DAC0, DAC1 et A7.
  • USB-C pour alimenter et programmer la carte, ainsi que pour simuler un périphérique HID tel qu'une souris ou un clavier.
  • Connecteur JTAG, 2x5 1,27 mm.
  • Connecteur 20 broches pour caméra Arducam.

Support de tension plus élevée : Comparé à ses prédécesseurs qui prennent en charge jusqu'à 12 V, le Giga R1 WiFi peut gérer une plage de 6 à 24 V.

Spécifications

Microcontrôleur

STM32H747XI MCU ARM 32 bits à double Cortex-M7+M4 (fiche technique)

Module radio

Murata 1DX double WiFi 802.11b/g/n 65 Mbps et Bluetooth (fiche technique)

Élément sécurisé

ATECC608A-MAHDA-T (fiche technique)

USB

USB-C

Port de programmation / HID



USB-A

Hôte (activer avec PA_15)

Connecteurs

Connecteurs E/S numériques

76



Connecteurs d'entrée analogique

12



CNA

2 (DAC0/DAC1)



Connecteurs PWM

12



Divers

VRT & connecteur OFF

Communication

UART

4x



I²C

3x



SPI

2x



Bus CAN

Oui (nécessite un émetteur-récepteur externe)

Connecteurs

Caméra

I²C + D54-D67



Ecran

D1N, D0N, D1P, D0P, CKN, CKP + D68-D75



Prise audio

DAC0, DAC1, A7

Puissance

Tension de fonctionnement du circuit

3,3 V



Tension d'entrée (VIN)

6-24 V



Courant continu par connecteur E/S

8 mA

Vitesse d?horloge

Cortex-M7

480 MHz



Cortex-M4

240 MHz

Mémoire

STM32H747XI

2 Mo Flash, 1 Mo RAM

Dimensions

53 x 101 mm

Téléchargements





Fiche produit

L'Arduino Giga R1 WiFi apporte la puissance du STM32H7 au même format que les populaires Mega et Due, étant la... Lire la suite

Pas d'évaluation

SKU : 20436
EAN : 7630049203266

€ 89,95 TVA incluse
Membres € 80,96

    • Expédier aujourd'hui ? Commandez dans Mar 01, 2024 17:00:00 +0100

    L'Arduino Giga R1 WiFi apporte la puissance du STM32H7 au même format que les populaires Mega et Due, étant la première carte Mega à inclure une connectivité Wi-Fi et Bluetooth.

    La carte fournit 76 entrées/sorties numériques (12 avec capacité PWM), 14 entrées analogiques et 2 sorties analogiques (DAC), toutes facilement accessibles via des connecteurs. Le microprocesseur STM32 à double c?ur Cortex-M7 et Cortex-M4, ainsi que la mémoire embarquée et la prise audio permettent d'effectuer l'apprentissage automatique et le traitement du signal en périphérie.

    Microcontrôleur (STM32H747XI)

    Ce microcontrôleur 32 bits à double c?ur vous permet d'avoir deux cerveaux qui se parlent (un C?ur-M7 à 480 MHz et un Cortex-M4 à 240 MHz) ; vous pouvez même faire tourner MicroPython dans l'un et Arduino dans l'autre.

    Communication sans fil (Murata 1DX)

    Que vous préfériez le Wi-Fi ou le Bluetooth, le Giga R1 WiFivous couvre. Vous pouvez même vous connecter rapidement à l?Arduino IoT Cloud et suivre votre projet à distance. Et si vous êtes préoccupé par la sécurité de la communication, l'ATECC608A garde tout sous contrôle.

    Ports matériels et communication

    Suivant l'héritage de l'Arduino Mega et de l'Arduino Due, le Giga R1 WiFi possède 4x UARTs (ports série matériels), 3x ports I²C (1 de plus que ses prédécesseurs), 2x ports SPI (1 de plus que ses prédécesseurs), 1x FDCAN.

    GPIO et connecteurs supplémentaires

    En gardant le même format du Mega et du Due, vous pouvez facilement adapter vos shield au Giga R1 WiFi (rappelez-vous que cette carte fonctionne à 3.3 V !). De plus, des connecteurs supplémentaires ont été ajoutés de sorte que le nombre total de broches GPIO est maintenant de 76, et deux nouveaux connecteurs ont été ajoutés : un VRTC pour que vous puissiez connecter une batterie pour garder le RTC en marche pendant que la carte est éteinte et une broche OFF pour que vous puissiez éteindre la carte.

    Connecteurs

    La Giga R1 WiFi possède des connecteurs supplémentaires sur la carte qui faciliteront la création de votre projet sans matériel supplémentaire. Cette carte possède :

    • Connecteur USB-A adapté à l'accueil de clés USB, d'autres dispositifs de stockage de masse et de dispositifs HID tels que le clavier ou la souris.
    • Prise d'entrée-sortie de 3,5 mm connectée à DAC0, DAC1 et A7.
    • USB-C pour alimenter et programmer la carte, ainsi que pour simuler un périphérique HID tel qu'une souris ou un clavier.
    • Connecteur JTAG, 2x5 1,27 mm.
    • Connecteur 20 broches pour caméra Arducam.

    Support de tension plus élevée : Comparé à ses prédécesseurs qui prennent en charge jusqu'à 12 V, le Giga R1 WiFi peut gérer une plage de 6 à 24 V.

    Spécifications

    Microcontrôleur

    STM32H747XI MCU ARM 32 bits à double Cortex-M7+M4 (fiche technique)

    Module radio

    Murata 1DX double WiFi 802.11b/g/n 65 Mbps et Bluetooth (fiche technique)

    Élément sécurisé

    ATECC608A-MAHDA-T (fiche technique)

    USB

    USB-C

    Port de programmation / HID



    USB-A

    Hôte (activer avec PA_15)

    Connecteurs

    Connecteurs E/S numériques

    76



    Connecteurs d'entrée analogique

    12



    CNA

    2 (DAC0/DAC1)



    Connecteurs PWM

    12



    Divers

    VRT & connecteur OFF

    Communication

    UART

    4x



    I²C

    3x



    SPI

    2x



    Bus CAN

    Oui (nécessite un émetteur-récepteur externe)

    Connecteurs

    Caméra

    I²C + D54-D67



    Ecran

    D1N, D0N, D1P, D0P, CKN, CKP + D68-D75



    Prise audio

    DAC0, DAC1, A7

    Puissance

    Tension de fonctionnement du circuit

    3,3 V



    Tension d'entrée (VIN)

    6-24 V



    Courant continu par connecteur E/S

    8 mA

    Vitesse d?horloge

    Cortex-M7

    480 MHz



    Cortex-M4

    240 MHz

    Mémoire

    STM32H747XI

    2 Mo Flash, 1 Mo RAM

    Dimensions

    53 x 101 mm
