Description

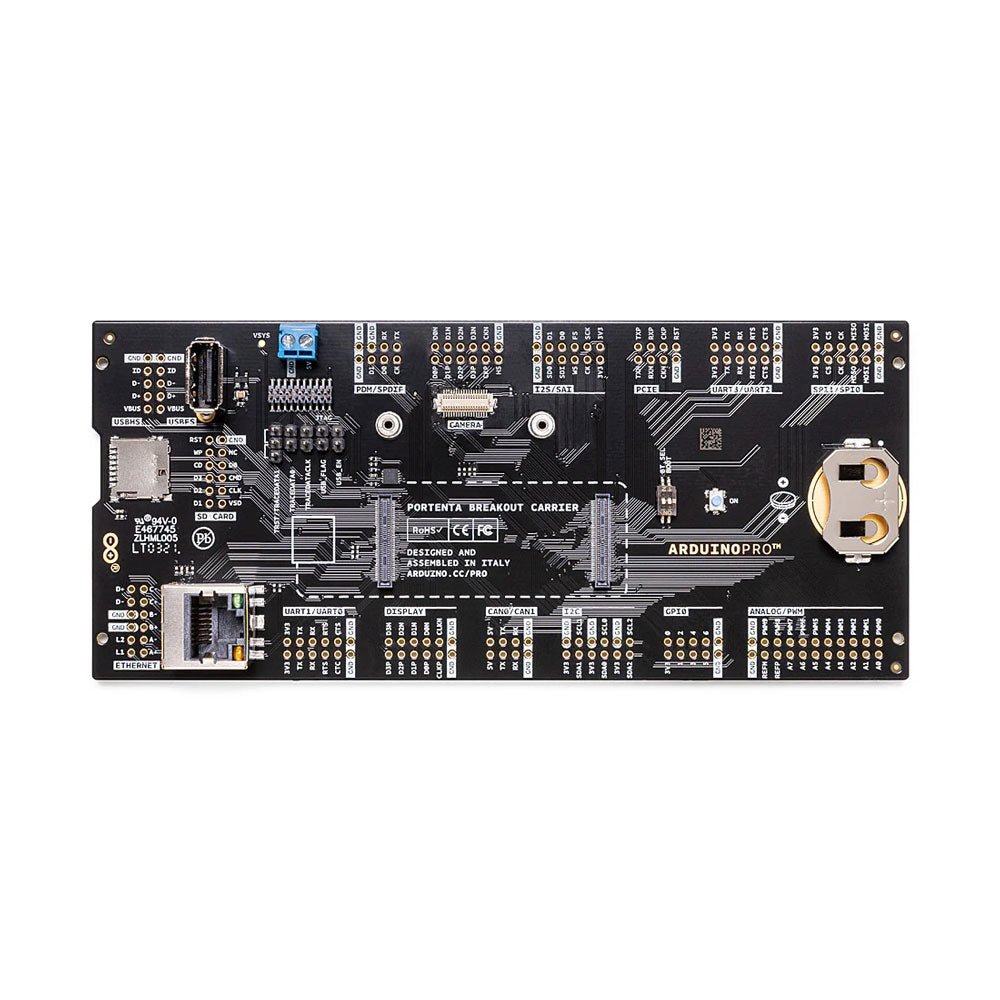

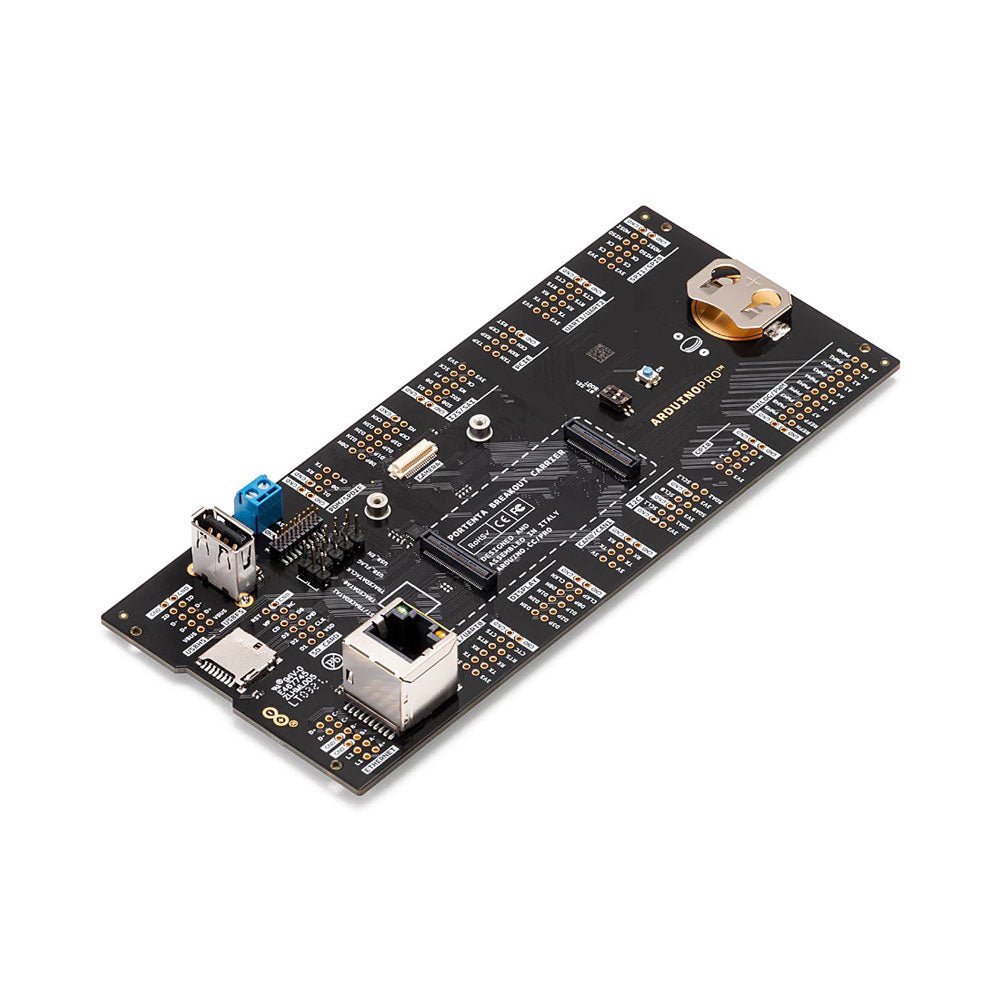

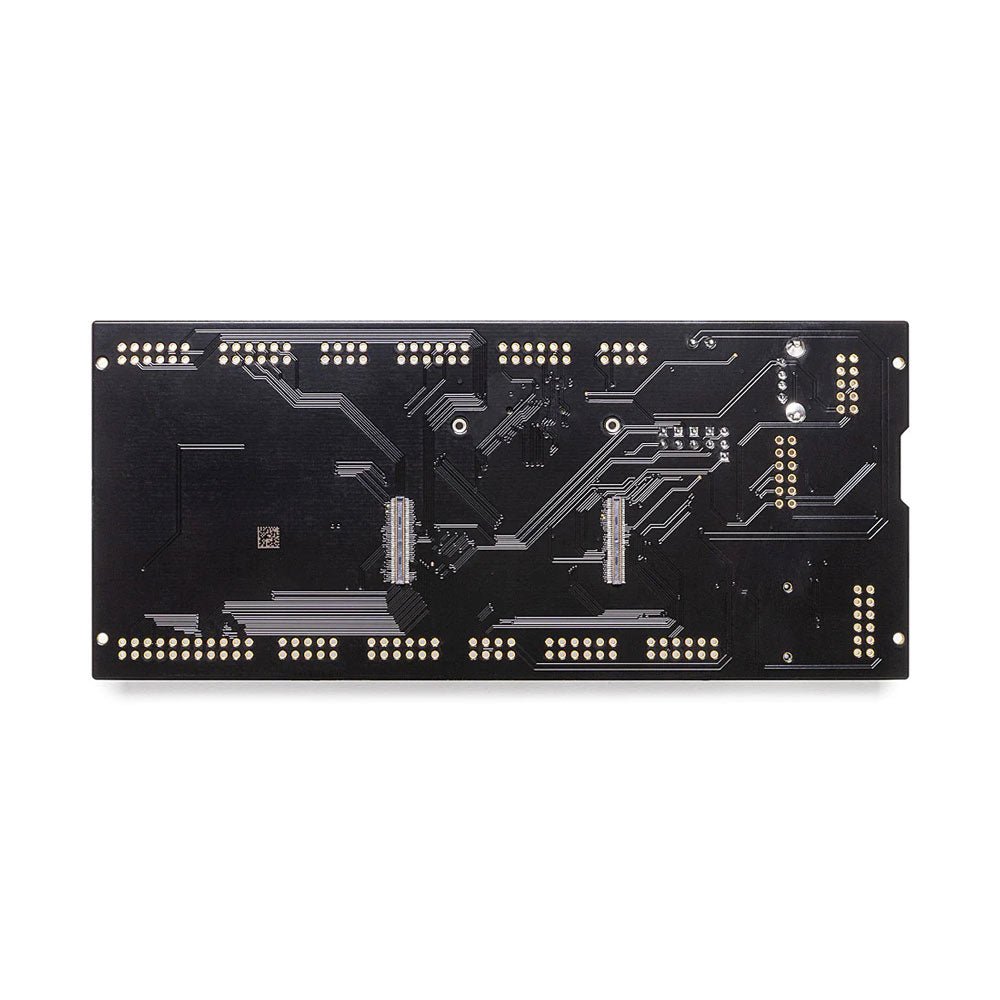

La carte Breakout de Portenta est conçue pour aider les ingénieurs et les fabricants de matériel informatique à créer des prototypes, ainsi qu’à à tester les connexions et la capacité des dispositifs parmi les cartes de la famille Portenta (par exemple, la Portenta H7).
Tous les signaux des connecteurs haute densité deviennent accessibles individuellement, ce qui permet de connecter et de tester rapidement et facilement des composants matériels et des dispositifs externes, comme cela est normalement nécessaire lors du développement en laboratoire.
Caractéristiques
- Interrupteur de mise sous tension.
- Interrupteur DIP du mode de démarrage.
- Connecteurs
- USB-A.
- RJ45 jusqu’à 1Gb/s.
- Carte Micro SD.
- JTAG MIPI 20T avec possibilité de traçage.
- Alimentation
- Sauvegarde RTC par pile au lithium CR2032.
- Bornier d’alimentation externe.
- E/S
- Décodez tous les signaux du connecteur haute densité.
- Les connecteurs HD mâle/femelle permettent une dérivation entre la carte Portenta et la carte shield pour le déboggage des signaux.
- Compatibilité
- Connecteur standard Portenta haute densité.
Caractéristiques techniques
USB port | USB-A |
Ethernet | RJ45 jusqu’à 1 Gb/s |
Emplacement mémoire | Micro SD card |
Débogage | JTAG MIPI 20T avec capacité de traçage |
Connecteurs | HD mâle/femelle |
Pile sauvegarde RTC | CR2032 |
Dimensions | 164 x 72 mm |
Poids | 69 g |
