Description

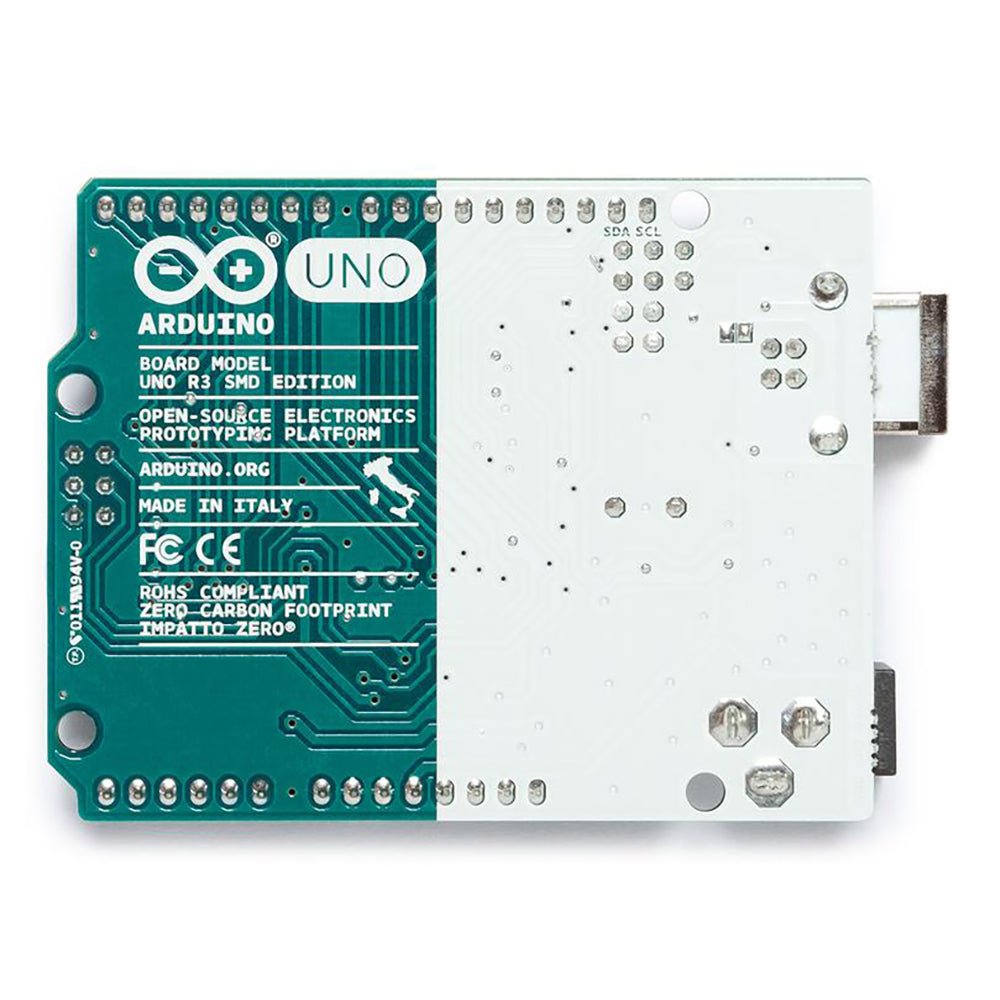

L’arduino Uno diffère de toutes les cartes précédentes en ce qu'elle n'utilise pas la puce FTDI USB-to-série.
Les fonctionnalités supplémentaires de la version R3 sont les suivantes :
- ATmega16U2 au lieu de f 8U2 comme convertisseur USB-série.
- 1.0 pinout: ajout des broches SDA et SCL pour la communication TWI placées près de la broche AREF et deux autres nouvelles broches placées près de la broche RESET, la IOREF qui permet aux shields de s'adapter à la tension fournie par la carte, et la seconde est une broche non connectée, qui est réservée pour de futures utilisations..
- circuit RESET renforcé
| Microcontrôleur | ATmega328P |
| Tension de fonctionnement | 5 V |
| Tension d'entrée | 7 V - 12 V |
| Broches d'E/S numériques | 14 |
| Broches PWM | 6 |
| Broches d'entrée analogique/td> | 8 |
| Courant continu par broche E/S | 20 mA |
| Courant continu pour la broche 3,3 V | 50 mA |
| Mémoire flash | 32 KB (ATmega328P) dont 0.5 KB utilisé par le bootloader |
| SRAM | 2 KB |
| EEPROM | 1 KB |
| Fréquence d'horloge | 16 MHz |
| LED_Builtin | 13 |
| Longueur | 68.6 mm |
| Largeur | 53.4 mm |
| Poids | 25 g |
