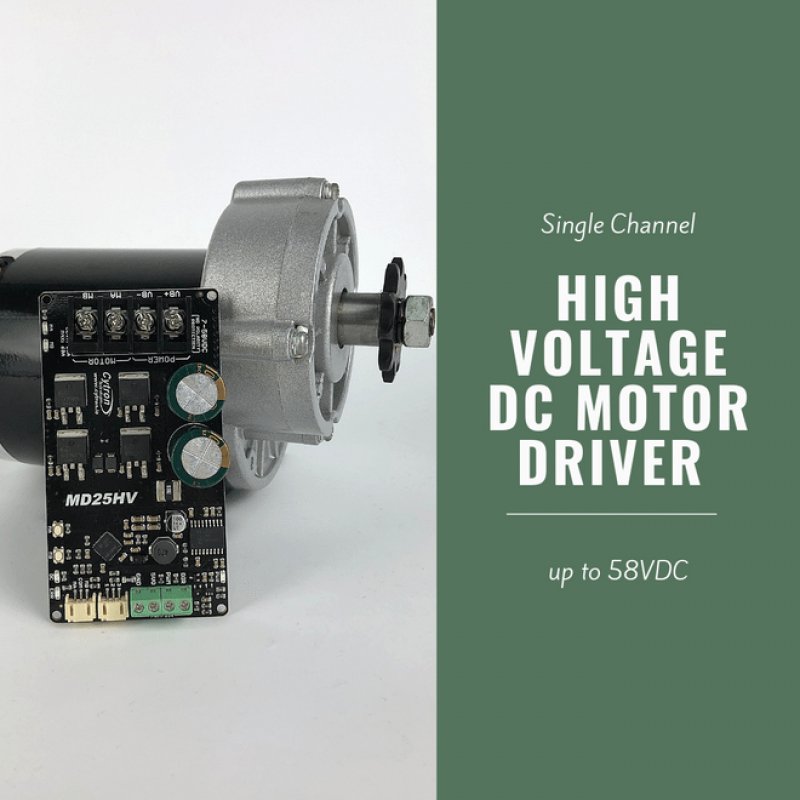

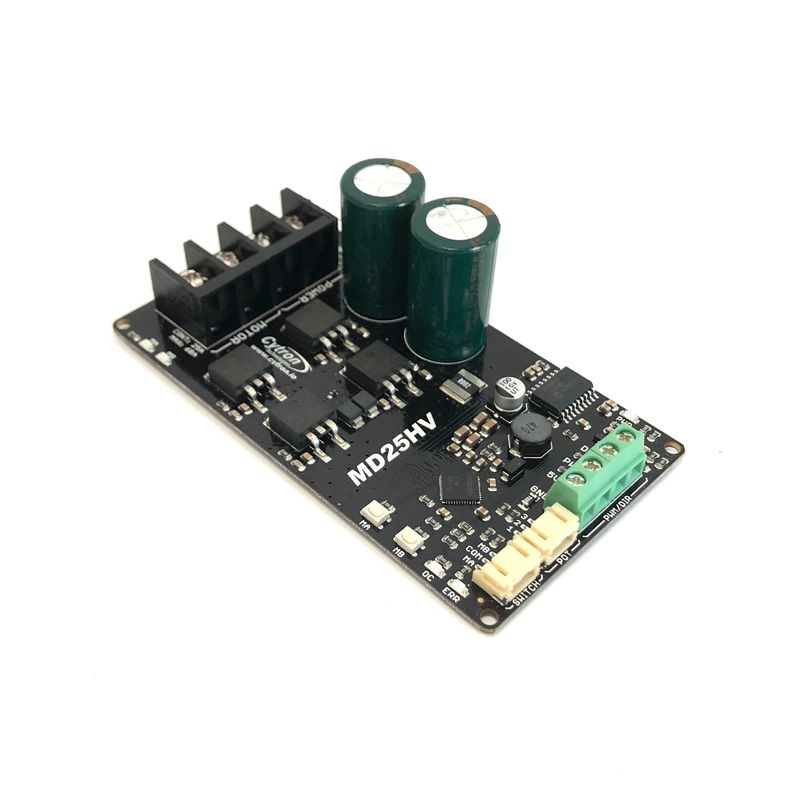

Cytron 25Amp 7-58 V haute tension CC pilote de moteur

  • MarqueCytron

Description

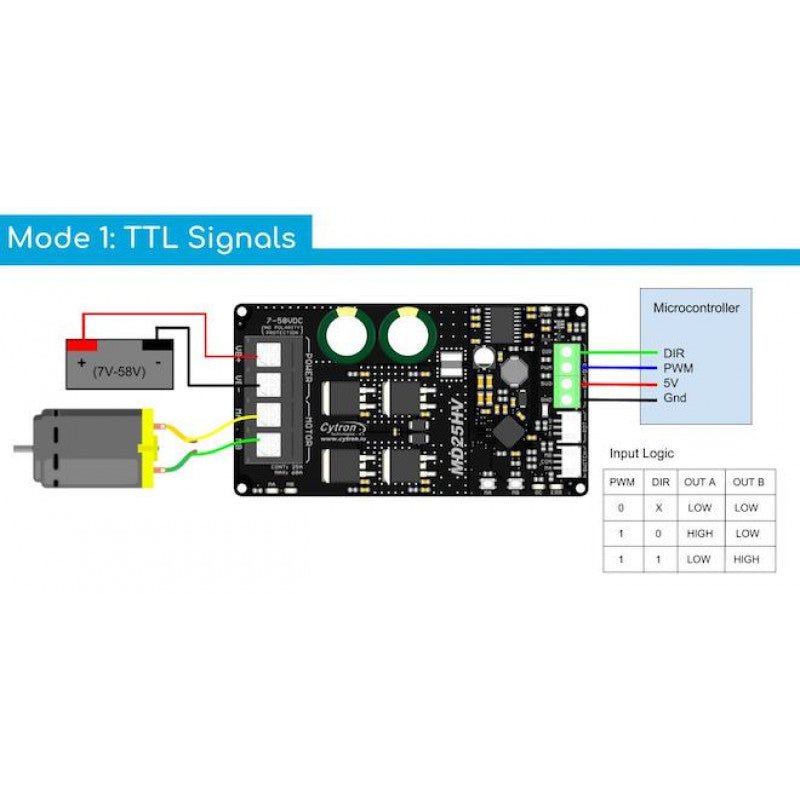

Il est possible de contrôler le Cytron 25Amp 7-58 V Haute Tension CC Pilote de Moteur avec des entrées PWM et DIR. La tension logique d'entrée va de 1,8 V à 30 V et la carte est compatible avec une variété de contrôleurs hôtes (tels qu’Arduino, Raspberry Pi, PLC).

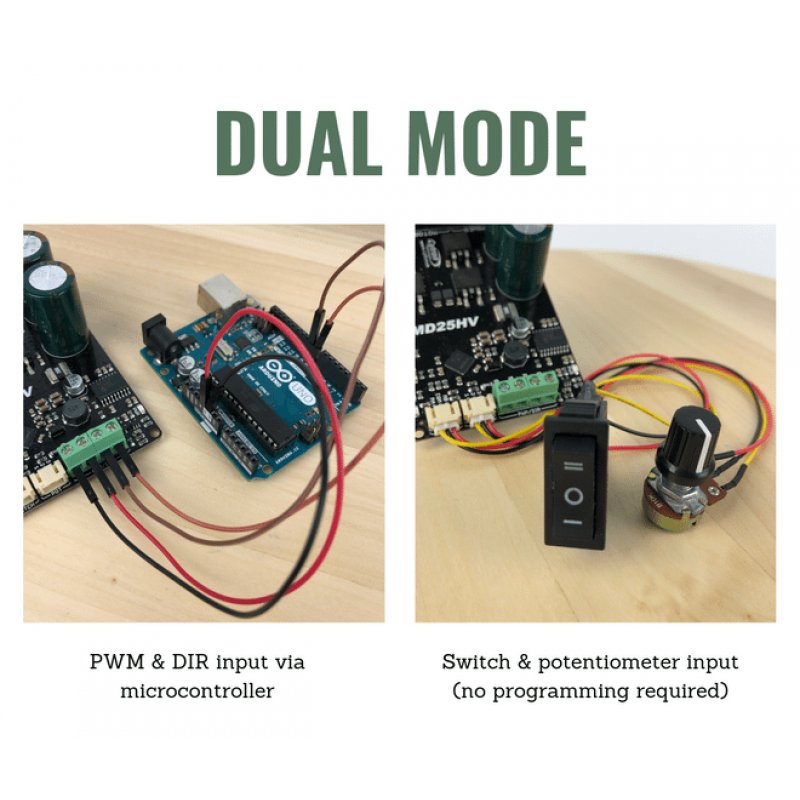

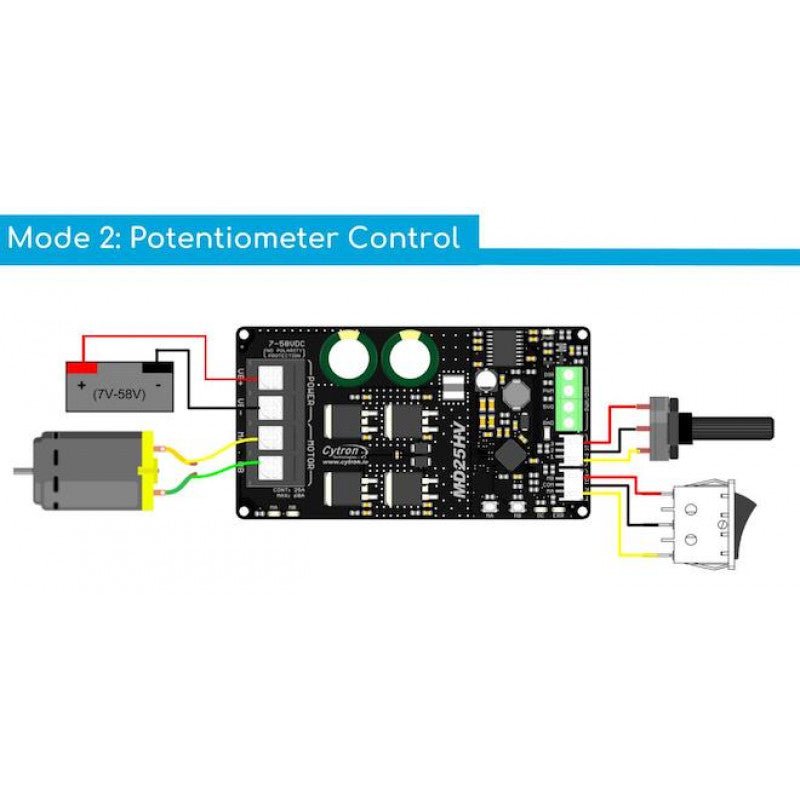

Si vous ne voulez pas vous occuper de la programmation pour contrôler le moteur, il y a une option pour contrôler le pilote du moteur à partir d'un potentiomètre (vitesse) et d'un commutateur (direction).

Vous pouvez également tester le moteur de manière rapide et pratique à l'aide des boutons de test intégrés et des LED de sortie du moteur, sans avoir à brancher le contrôleur hôte. Il est possible d'alimenter le contrôleur hôte avec le régulateur abaisseur qui produit une sortie de 5V. Ceci est particulièrement utile pour les applications haute tension où aucune source d'alimentation supplémentaire ni régulateur abaisseur haute tension n'est nécessaire.

 width=

Ce pilote de moteur intègre également diverses fonctions de protection. Si le moteur cale ou si vous avez branché un moteur surdimensionné, la protection contre les surintensités prendra soin de la carte et la protégera des dommages. Si le moteur tente de tirer un courant supérieur à ce que le circuit d'attaque peut supporter, le courant du moteur sera limité au seuil maximum. Assisté par la protection thermique, le seuil de limitation du courant maximum dépend de la température de la carte. Plus la température de la carte est élevée, plus le seuil de limitation du courant est bas.

 width=

Remarque : l'entrée d'alimentation ne dispose pas de protection contre les inversions de tension. La connexion de la batterie en polarité inverse endommagera instantanément le pilote du moteur.

Caractéristiques

  • Contrôle bidirectionnel pour un moteur DC à balais
  • Tension de fonctionnement : 7 VCC à 58 VCC
  • Courant maximal du moteur : 25 A en continu, 60 A en pointe
  • Sortie 5 V pour le contrôleur hôte (250 mA max)
  • Boutons pour des tests rapides
  • LED pour l'état de la sortie du moteur
  • Double mode d'entrée : entrée PWM/DIR ou potentiomètre/commutateur
  • Entrées PWM/DIR compatibles avec les niveaux logiques 1,8 V, 3,3 V, 5 V, 12 V et 24 V (Arduino, Raspberry Pi, PLC, etc.)
  • Fréquence PWM jusqu'à 40 kHz (la fréquence de sortie est fixée à 16 kHz)
  • Protection contre les surintensités avec limitation du courant actif
  • Protection contre la température trop élevée
  • Arrêt en cas de sous-tension

Contenu du colis

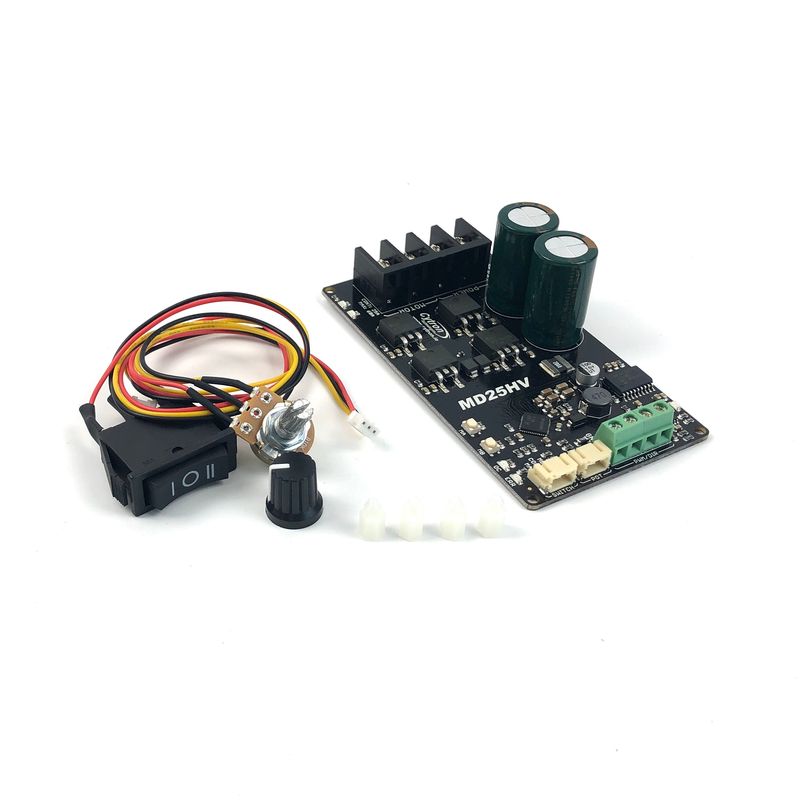

  • 1 × MD25HV (carte de pilotage de moteur)
  • 1 × Potentiomètre avec connecteur
  • 1 × Interrupteur à bascule avec connecteur
  • 4 × Entretoises en nylon pour la platine

Documents

Fiche produit

Il est possible de contrôler le Cytron 25Amp 7-58 V Haute Tension CC Pilote de Moteur avec des entrées PWM... Lire la suite

€ 62,95 TVA incluse
Membres € 56,66

    • Expédier aujourd'hui ? Commandez dans Oct 15, 2024 17:00:00 +0200

    Détails

    SKU : 19062
    EAN : 38514079

    Description

    Il est possible de contrôler le Cytron 25Amp 7-58 V Haute Tension CC Pilote de Moteur avec des entrées PWM et DIR. La tension logique d'entrée va de 1,8 V à 30 V et la carte est compatible avec une variété de contrôleurs hôtes (tels qu’Arduino, Raspberry Pi, PLC).

    Si vous ne voulez pas vous occuper de la programmation pour contrôler le moteur, il y a une option pour contrôler le pilote du moteur à partir d'un potentiomètre (vitesse) et d'un commutateur (direction).

    Vous pouvez également tester le moteur de manière rapide et pratique à l'aide des boutons de test intégrés et des LED de sortie du moteur, sans avoir à brancher le contrôleur hôte. Il est possible d'alimenter le contrôleur hôte avec le régulateur abaisseur qui produit une sortie de 5V. Ceci est particulièrement utile pour les applications haute tension où aucune source d'alimentation supplémentaire ni régulateur abaisseur haute tension n'est nécessaire.

     width=

    Ce pilote de moteur intègre également diverses fonctions de protection. Si le moteur cale ou si vous avez branché un moteur surdimensionné, la protection contre les surintensités prendra soin de la carte et la protégera des dommages. Si le moteur tente de tirer un courant supérieur à ce que le circuit d'attaque peut supporter, le courant du moteur sera limité au seuil maximum. Assisté par la protection thermique, le seuil de limitation du courant maximum dépend de la température de la carte. Plus la température de la carte est élevée, plus le seuil de limitation du courant est bas.

     width=

    Remarque : l'entrée d'alimentation ne dispose pas de protection contre les inversions de tension. La connexion de la batterie en polarité inverse endommagera instantanément le pilote du moteur.

    Caractéristiques

    • Contrôle bidirectionnel pour un moteur DC à balais
    • Tension de fonctionnement : 7 VCC à 58 VCC
    • Courant maximal du moteur : 25 A en continu, 60 A en pointe
    • Sortie 5 V pour le contrôleur hôte (250 mA max)
    • Boutons pour des tests rapides
    • LED pour l'état de la sortie du moteur
    • Double mode d'entrée : entrée PWM/DIR ou potentiomètre/commutateur
    • Entrées PWM/DIR compatibles avec les niveaux logiques 1,8 V, 3,3 V, 5 V, 12 V et 24 V (Arduino, Raspberry Pi, PLC, etc.)
    • Fréquence PWM jusqu'à 40 kHz (la fréquence de sortie est fixée à 16 kHz)
    • Protection contre les surintensités avec limitation du courant actif
    • Protection contre la température trop élevée
    • Arrêt en cas de sous-tension

    Contenu du colis

    • 1 × MD25HV (carte de pilotage de moteur)
    • 1 × Potentiomètre avec connecteur
    • 1 × Interrupteur à bascule avec connecteur
    • 4 × Entretoises en nylon pour la platine
