Description

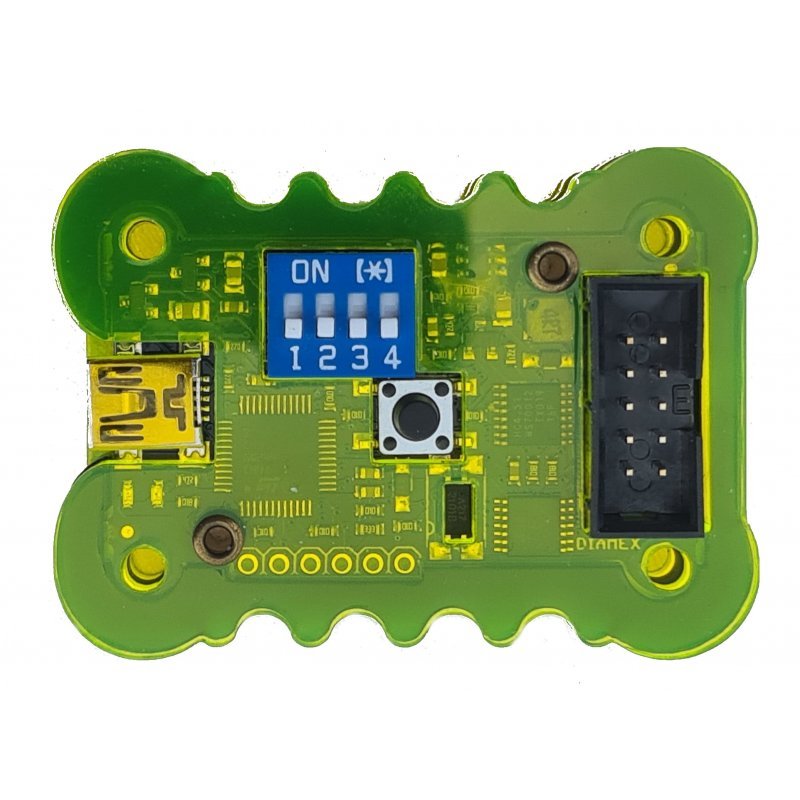

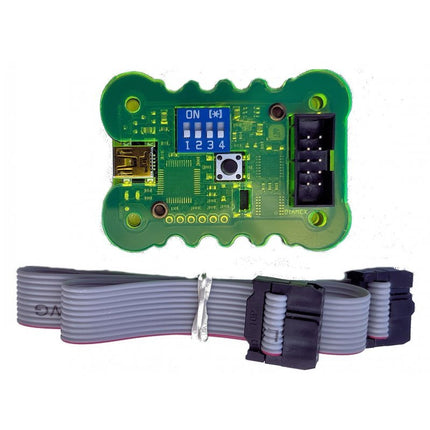

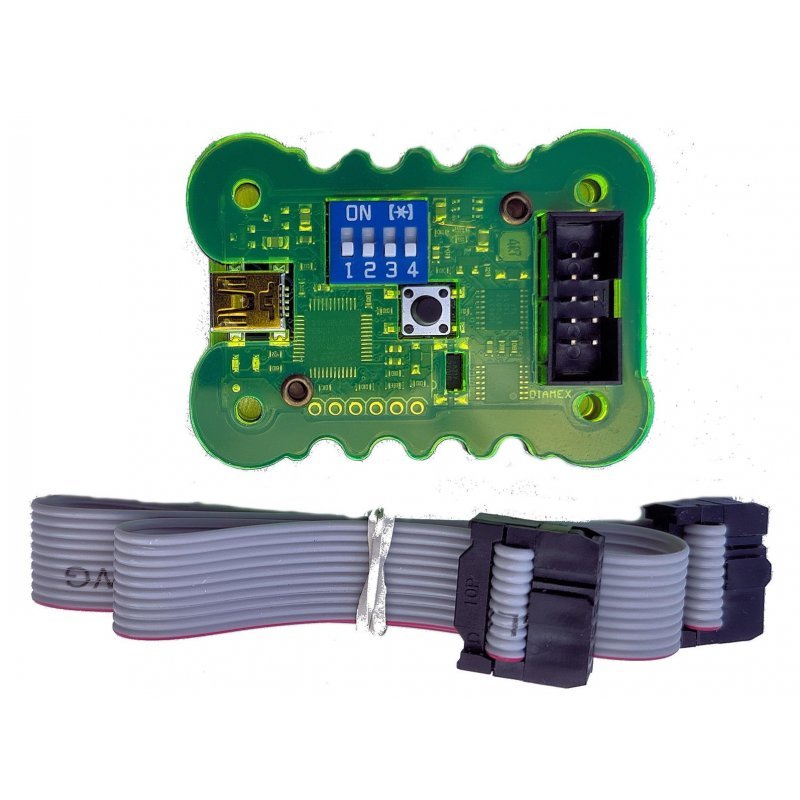

EXA-Prog dans le logement
EXA-Prog représente la nouvelle génération de programmeurs ISP, qui ne se limitent pas à un type de microcontrôleur spécifique, mais prennent en charge plusieurs architectures de contrôleur et interfaces de programmation différentes. Boîtier en plexiglas découpé au laser. Deux LED d'état intégrées signalent l'état actuel du programmateur.
Caractéristiques
- Sélection des fonctions via commutateur DIP
- Niveau de signal commutable, 3,3 V, 5 V
- Générateur haute tension intégré pour la programmation UPDI
- Ajustement automatique du débit binaire en mode AVR-ISP
- Générateur d'horloge pour contrôleur AVR avec oscillateur à fusible
- Bouton pour réinitialiser le microcontrôleur connecté
- Connecteur FAI standard à 10 broches
- Accessoires en option : adaptateur 10 broches vers 6 broches, adaptateur ESP01
- Connecteur mini-USB pour l'alimentation et la connexion au PC
- Le firmware peut être mis à jour via USB
- Outil PC Windows pour tester les niveaux de signal au niveau du port de programmation.
- Consommation de courant sans microcontrôleur connecté : env. 30mA
- Niveau du signal au connecteur de programmation : 5 V (tension USB) ou 3,3 V
- Alimentation électrique pour le circuit externe : maximum 300 mA (3,3 V), maximum 500 mA (5 V)
- Haute tension UPDI : env. 12,3 V
- Poids : env. 25g

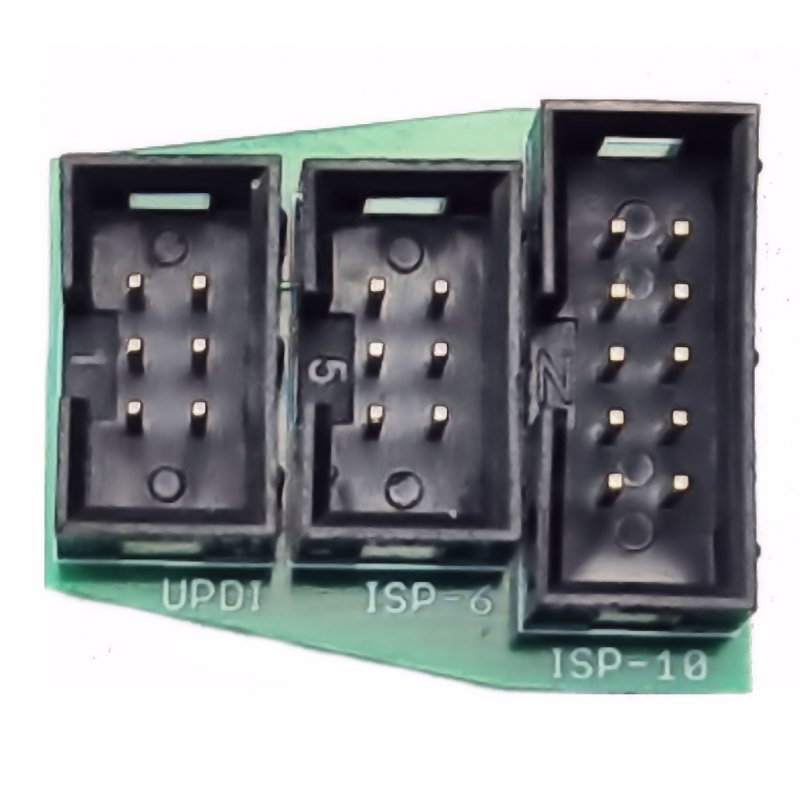

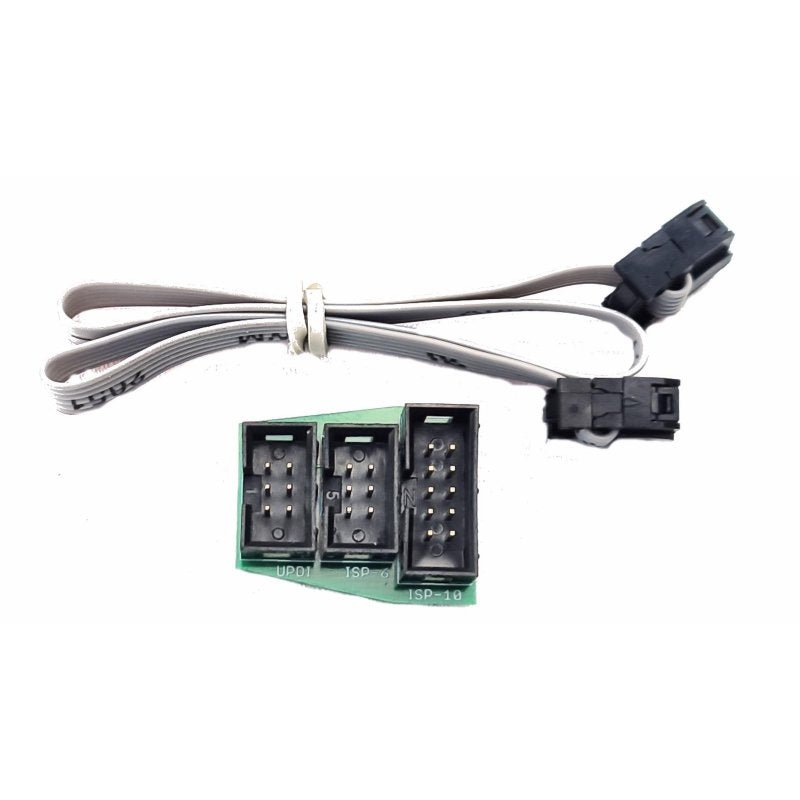

Adaptateur 10 broches vers IS P 6 broches et UPDI 6 broches
La solution optimale pour la programmation in-system (ISP) des contrôleurs AVR. Il existe deux normes différentes pour l'interface AVR-ISP, 6 broches et 10 broches. Avec ce kit adaptateur, vous pouvez échanger les lignes de programmation entre les deux standards. Pour programmer l'AVR-UPDI, un connecteur à 6 broches est également nécessaire. Cet adaptateur prend en charge 10 broches à 6 broches pour la programmation AVR-ISP et 10 broches à 6 broches pour la programmation AVR-UPDI.

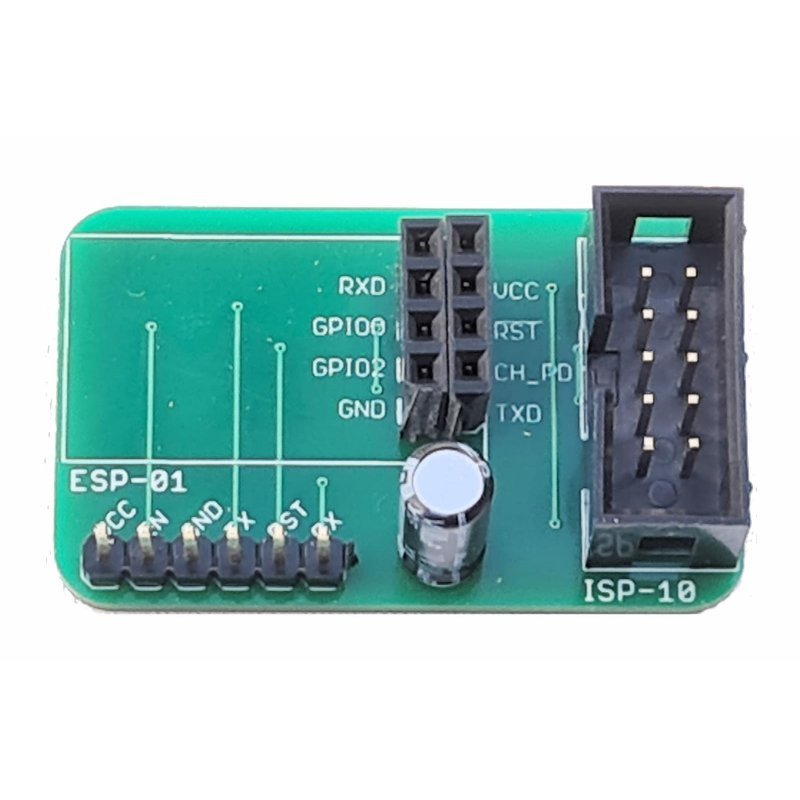

Adaptateur ESP
Aucun bouton ou commutateur n'est nécessaire pour activer le chargeur de démarrage ESP. Lorsque ESPTOOL est utilisé, le chargeur de démarrage est automatiquement activé et le micrologiciel est démarré une fois la programmation terminée. Si un autre programme utilisé ne prend pas lui-même en charge ce contrôle, le bootloader de l'ESP peut également être activé par un appui long sur le bouton RESET de l'EXA-PROG et le firmware peut être démarré par un appui court après la programmation.

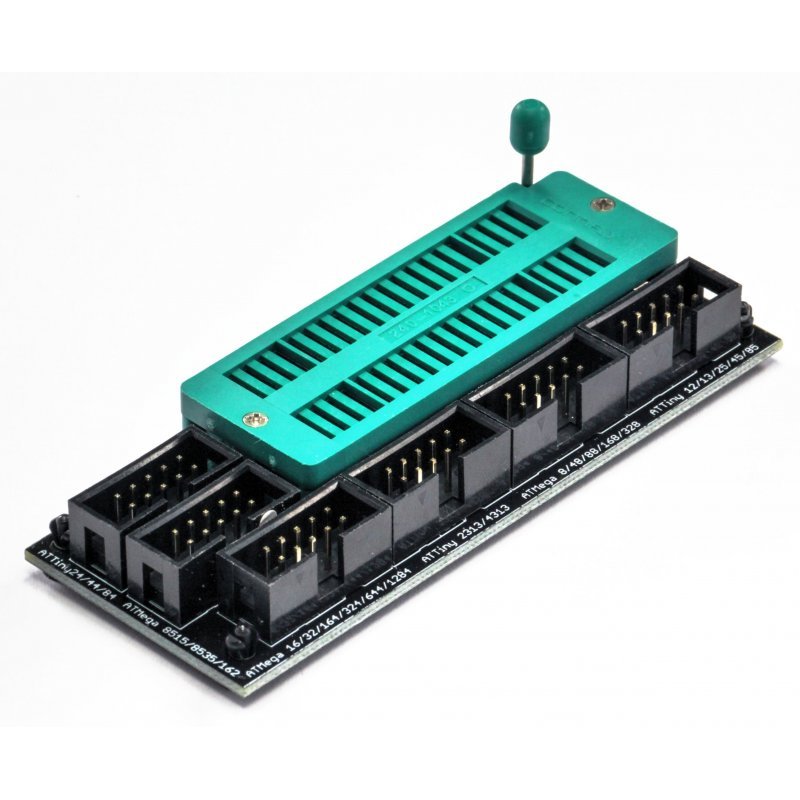

Levier pivotant AVR
Module de haute qualité avec prise à levier pivotant sans force pour presque tous les contrôleurs AVR en boîtier DIL. Aucun propre tableau n’est requis. Les contrôleurs DIL sont faciles et rapides à programmer. Peut également être utilisé pour la production en série. Le connecteur standard ISP à 10 broches d'Atmel est utilisé. De plus, la broche 3 est conçue comme un connecteur d'horloge si le contrôleur est réglé sur une horloge externe.
- 5x connecteurs de puits ISP à 10 broches pour contrôleur AVR en boîtier DIL
- Compatible avec tous les niveaux de signal
- Broche 3 pour le générateur d'horloge
- Douille à levier pivotant de haute qualité (douille à force nulle) pour un espacement variable des broches de 4 à 18 mm

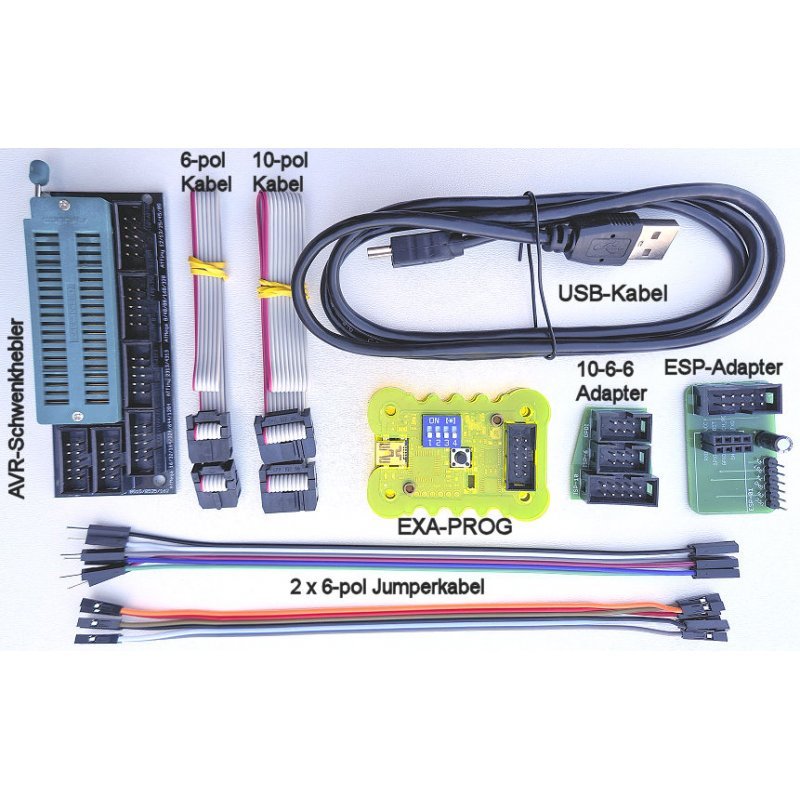

Inclus
- EXA-Prog dans le logement
- Adaptateur 10 broches vers FAI 6 broches et UPDI 6 broches
- Adaptateur ESP
- Levier pivotant AVR
- Câble mini-USB
- Câble de connexion à 10 broches
- Câble de connexion à 6 broches
- Câble volant à 6 broches, mâle-femelle
- Câble volant à 6 broches, femelle-femelle
