Description
Construisez votre propre émetteur radio vintage

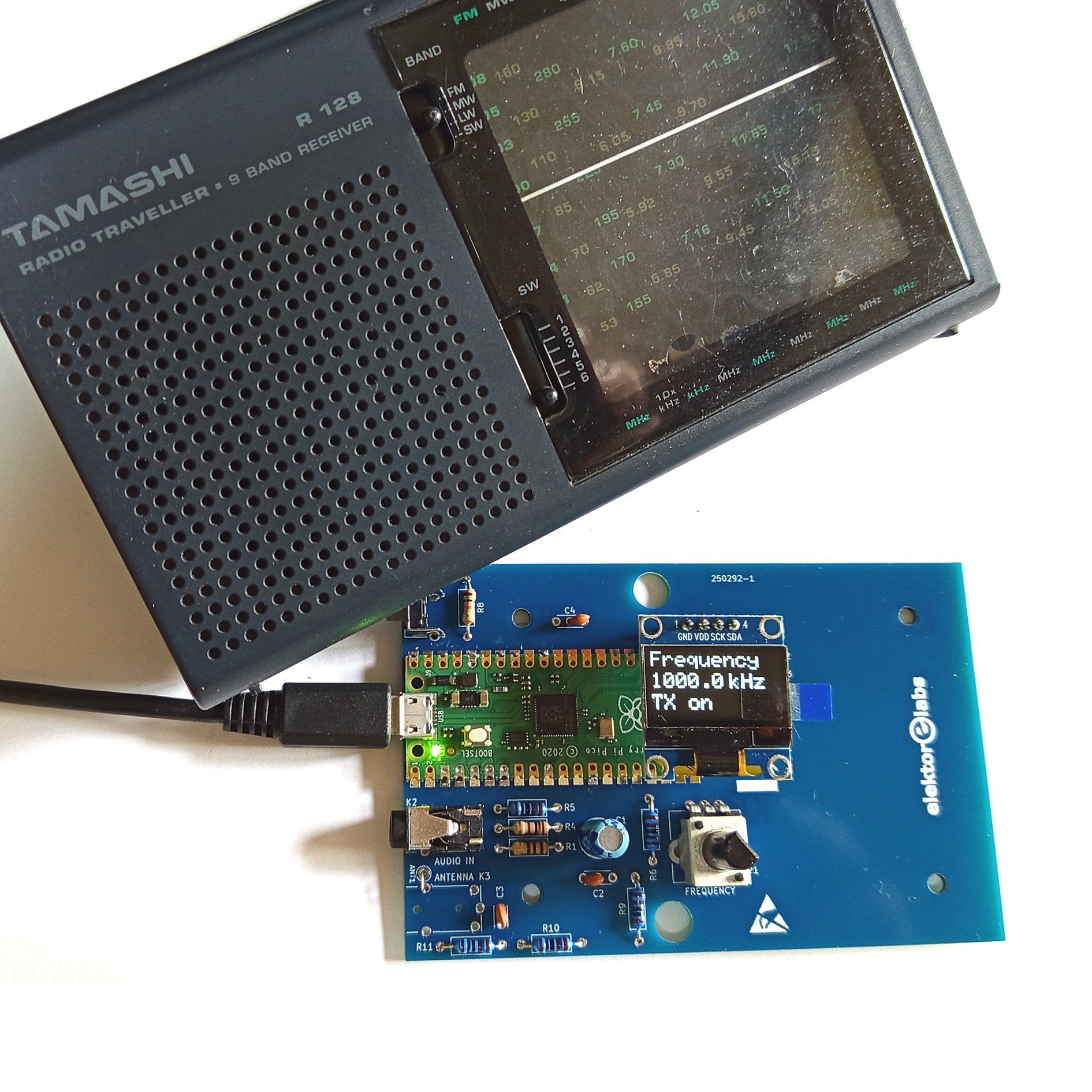

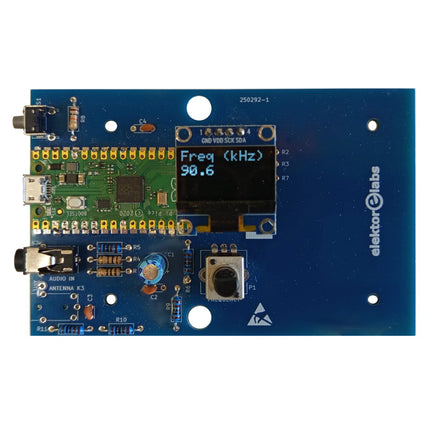

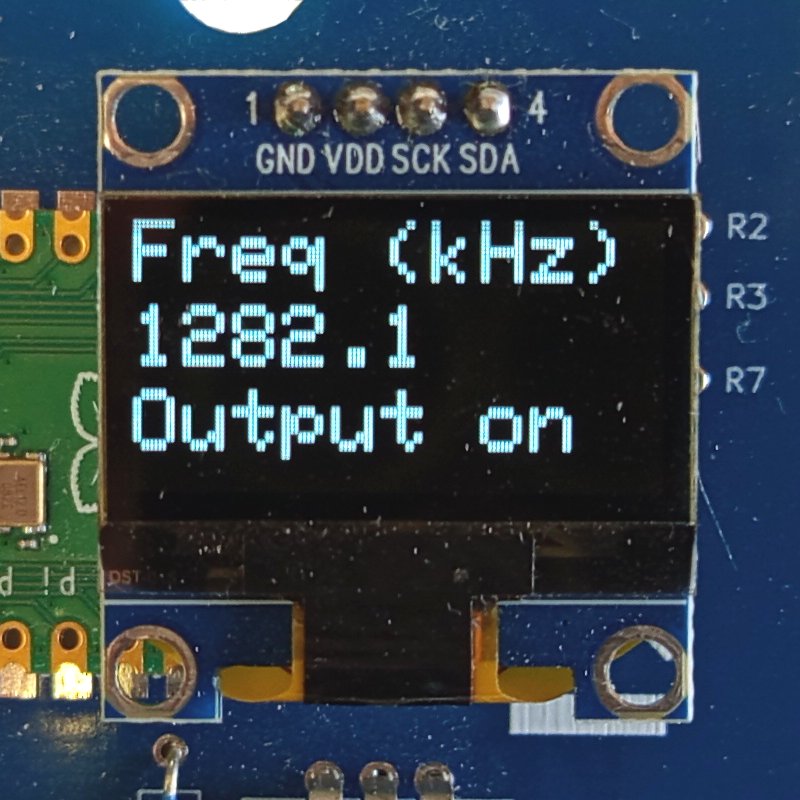

Le kit émetteur AM Elektor permet de diffuser de l’audio vers des récepteurs radio AM vintage. Basé sur un module microcontrôleur Raspberry Pi Pico, l’émetteur AM peut transmettre sur 32 fréquences dans la bande AM, de 500 kHz jusqu’à 1,6 MHz en 32 pas d’environ 35 kHz. La fréquence est sélectionnée à l’aide d’un potentiomètre et affichée sur un écran OLED de 0,96”. Un bouton-poussoir permet de basculer le mode d’émission entre Marche et Arrêt. La portée de l’émetteur dépend de l’antenne. L’antenne intégrée offre une portée de quelques centimètres, nécessitant de placer l’émetteur AM à proximité ou à l’intérieur de la radio. Une antenne boucle externe (non incluse) peut être connectée pour augmenter la portée.

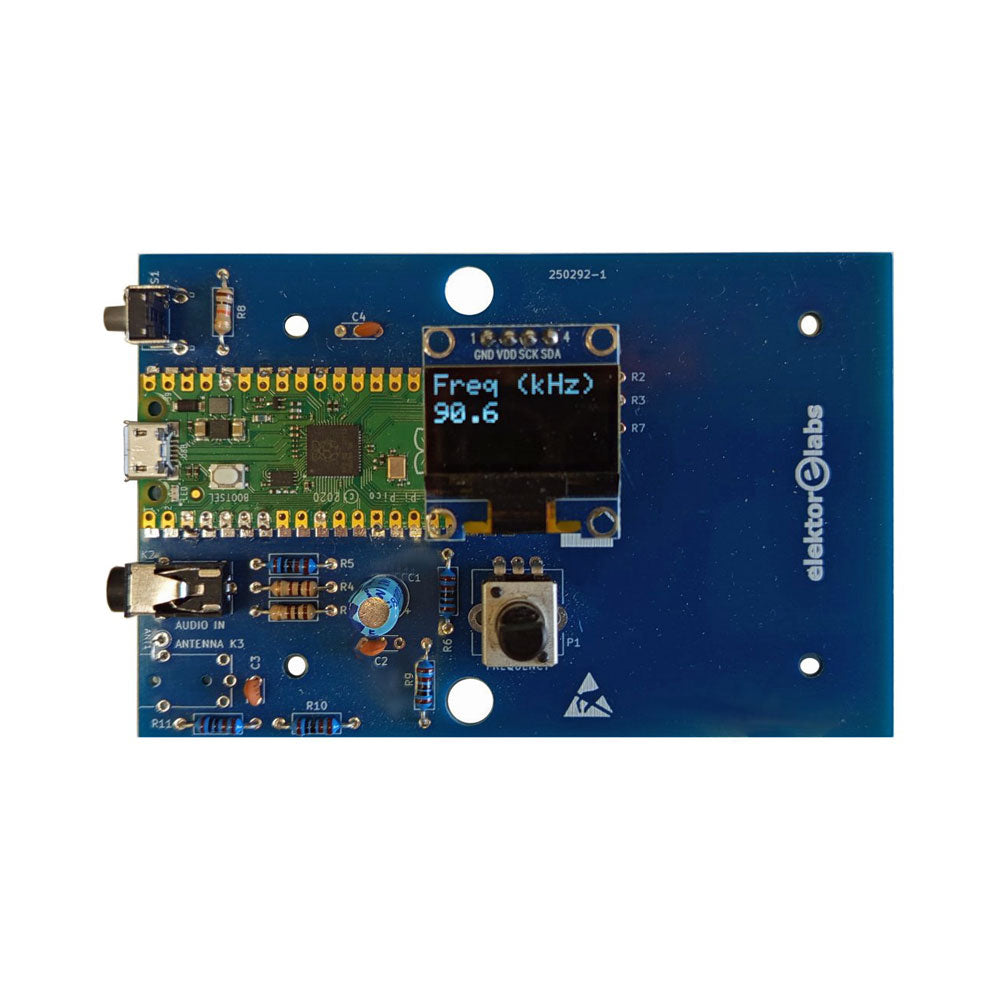

Le kit émetteur AM Elektor est livré en kit de pièces que vous devez souder vous-même sur la carte.
Caractéristiques

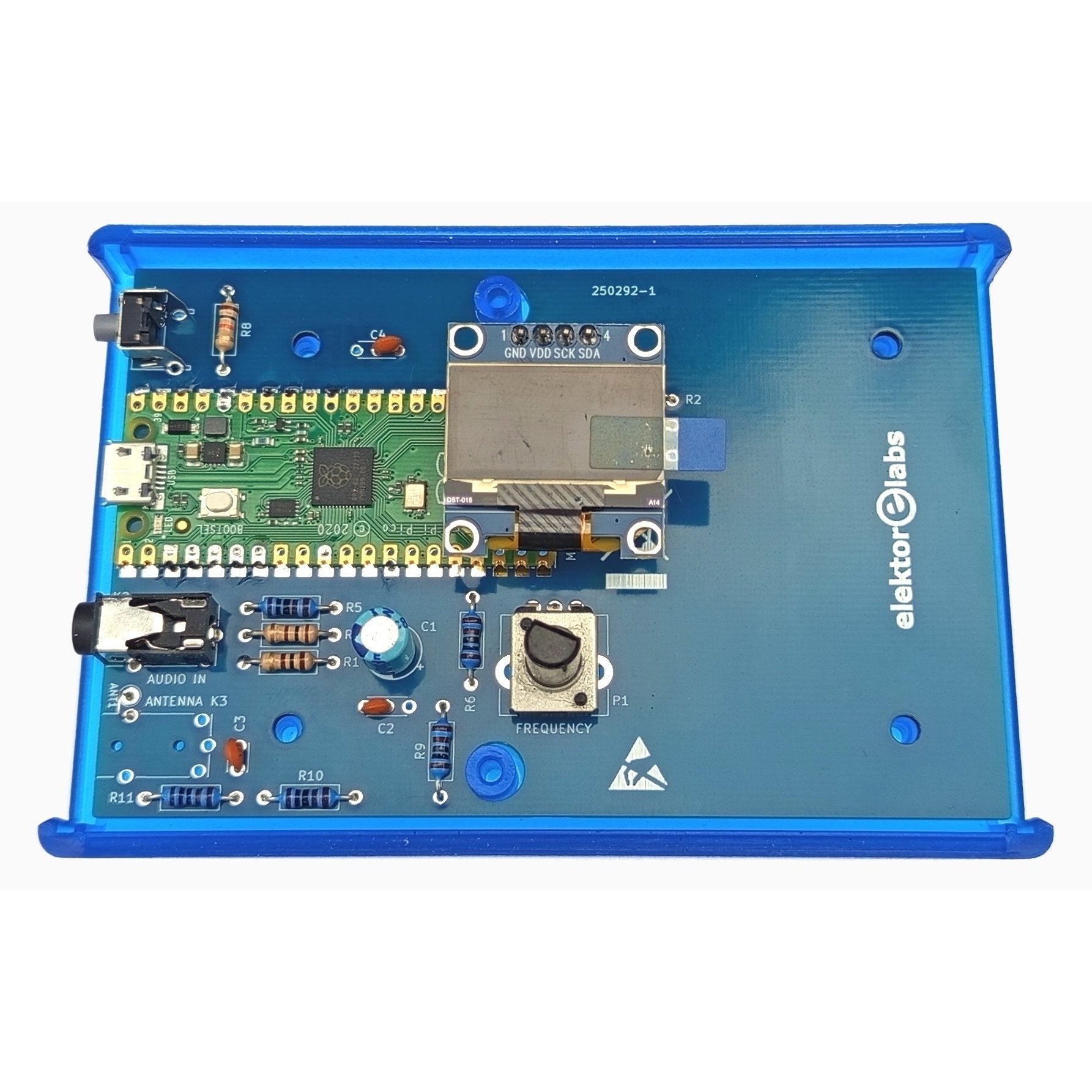

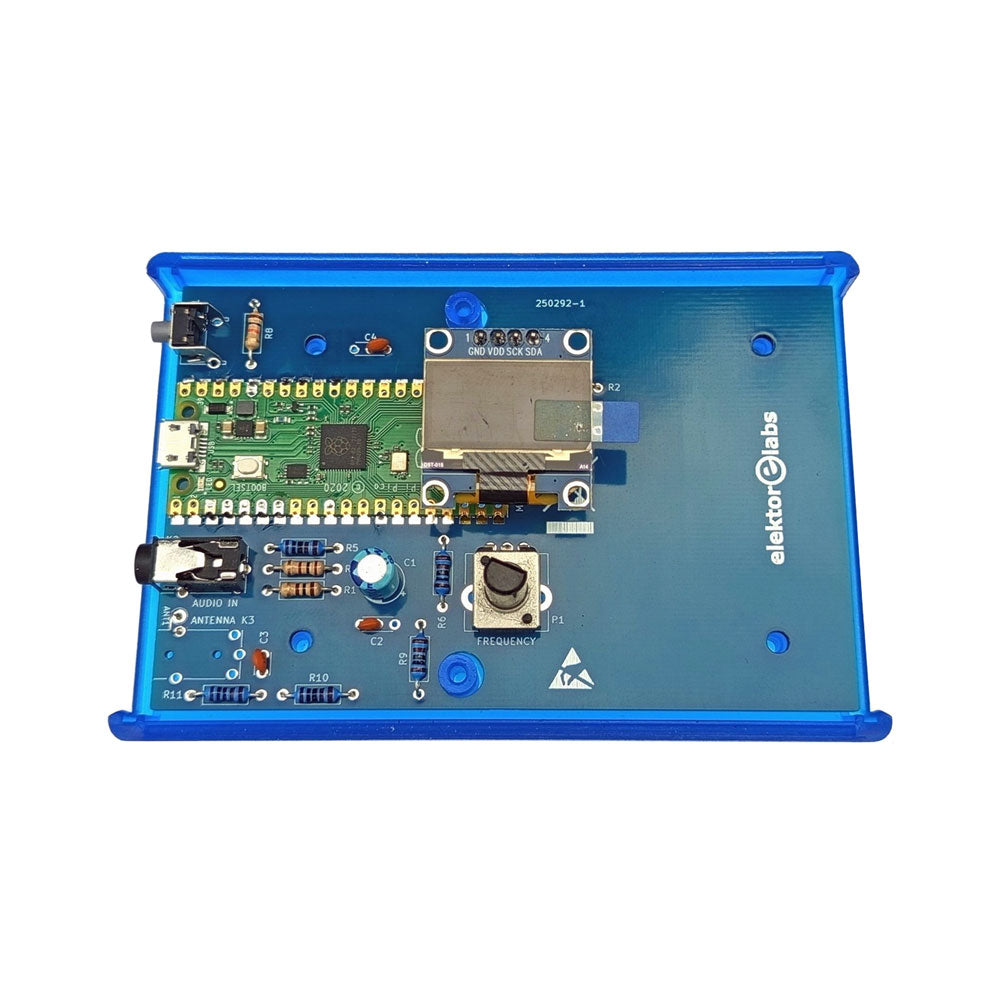

La carte est compatible avec un boîtier Hammond 1593N (non inclus).
Une alimentation 5 VDC avec connecteur micro-USB (par exemple, un ancien chargeur de téléphone) est nécessaire pour alimenter le kit (non incluse). Consommation de courant : 100 mA.
Le logiciel Arduino (nécessitant le package RP2040 Boards d’Earle Philhower) pour le kit émetteur AM Elektor ainsi que plus d’informations sont disponibles sur la page Elektor Labs de ce projet.
Liste des composants
- Résistances :
- R1, R4 = 100 Ω
- R2, R3, R8 = 10 kΩ
- R5, R6, R9, R10, R11 = 1 kΩ
- R7 = optionnelle (non incluse)
- P1 = potentiomètre 100 kΩ, linéaire
- Condensateurs :
- C1 = 22 µF 16V
- C2, C4 = 10 nF
- C3 = 150 pF
- Divers :
- K1 = barrette 4×1 broches
- K2, K3 = prise 3,5 mm
- Raspberry Pi Pico
- Bouton-poussoir, montage en angle
- Afficheur OLED I²C monochrome 0,96"
- PCB 150292-1
