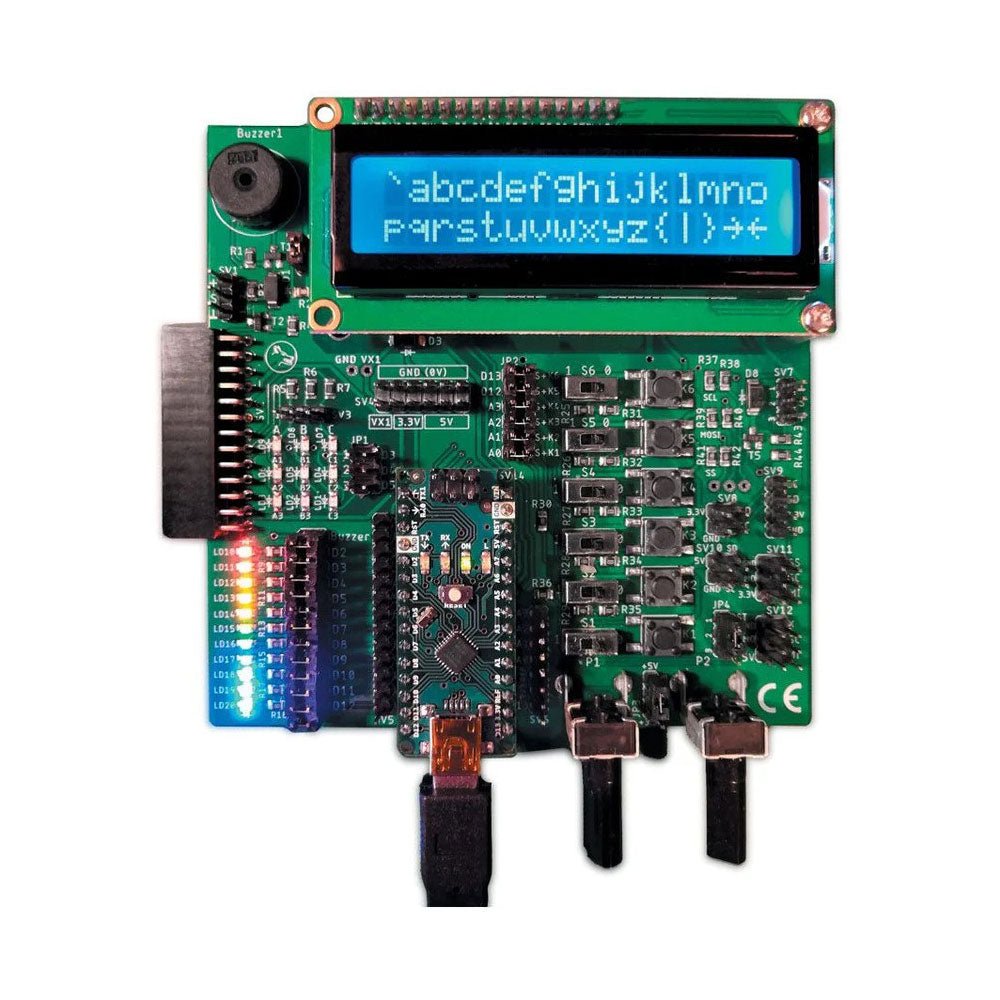

| Alimentation électrique |
Via la connexion USB du PC connecté ou un bloc d'alimentation externe (non inclus) |
| Tension de fonctionnement |
+5 Vcc |
| Tension d'entrée |
Toutes les entrées |
0 V to +5 V |
| VX1 and VX2 |
+8 V to +12 V (uniquement en cas d'utilisation d'une alimentation externe) |
| Périphérie du matériel |
LCD |
2x16 caractères |
| Potentiomètre P1 & P2 |
JP3 : sélection de la tension de fonctionnement de P1 et P2 |
| Distributeur |
SV4 : Distributeur pour les tensions de fonctionnement
SV5, SV6 : Distributeur pour les entrées/sorties du microcontrôleur |
| Interrupteurs et boutons |
Bouton RESET sur le module Arduino Nano 6x interrupteurs à bouton poussoir K1 ... K6 6x interrupteurs à glissière S1 ... S6 JP2 : Connexion des interrupteurs avec les entrées du microcontrôleur |
| Buzzer |
Buzzer piézo Buzzer1 avec cavalier sur JP6 |
| Voyants lumineux |
11 x LED : Indicateur d'état des entrées/sorties LED L sur le module Arduino Nano, connectée au GPIO D13 JP6 : Connexion des LED LD10 ... LD20 avec les GPIO D2 ... D12 |
Interfaces série
SPI ET I²C |
JP4 : Sélection du signal à la broche X du connecteur SPI SV12 SV9 à SV12 : interface SPI (3,3 V/5 V) ou interface I²C |
| Sortie de commutation pour les appareils externes |
SV1, SV7 : sortie de commutation (maximum +24 V/160 mA, alimentation externe) SV2 : 2x13 connecteurs pour la connexion de modules externes |
Matrice de 3x3 LED
(9 LED rouges) |
SV3 : Colonnes de la matrice LED 3x3 (sorties D6 ... D8) JP1 : Connexion des lignes avec les GPIOs D3 ... D5 |
| Logiciel |
Bibliothèque MCCABLib |
Contrôle des composants matériels (interrupteurs, boutons, DEL, matrice de DEL 3x3, buzzer) sur la carte de formation MCCAB. |
| Température de fonctionnement |
Jusqu'à +40 °C |
| Dimensions |
100 x 100 x 20 mm |
