Elektor Audio DSP FX Processor (Nouvelle Révision)

  • MarqueElektor Labs

Description

Le Elektor Audio DSP FX Processor combine un microcontrôleur ESP32 et un DSP Audio ADAU1701 d'Analog Devices. Outre un noyau DSP programmable par l'utilisateur, l'ADAU1701 intègre des convertisseurs analogique-numérique et numérique-analogique de haute qualité et dispose d'un port I²S. Cela le rend approprié comme interface audio de haute qualité pour l'ESP32.

Les programmes pour l'ESP32 peuvent être créés avec Arduino, Platform IO, CMake ou en utilisant Espressif IDF d'une autre manière. Les programmes pour les DSP audio ADAU7101 sont créés avec l'outil de programmation visuelle gratuit SigmaStudio en glissant et déposant des blocs d'algorithmes prédéfinis sur un canevas.

Applications

  • Sink audio Bluetooth/Wi-Fi (par ex. haut-parleur) et source
  • Pédale d'effet guitare (stomp box)
  • Synthétiseur musical
  • Générateur de sons/fonctions
  • Filtre cross-over programmable pour haut-parleurs
  • Processeur d'effets audio avancé (réverbération, chorus, pitch shifting, etc.)
  • Appareil audio connecté à Internet
  • Plate-forme d'expérimentation DSP
  • MIDI sans fil
  • Convertisseur MIDI vers CV
  • et bien d'autres...

Spécifications

  • Processeur audio numérique ADAU1701 28/56 bits, 50 MIPS prenant en charge des taux d'échantillonnage allant jusqu'à 192 kHz
  • Microcontrôleur double cœur ESP32 32 bits avec Wi-Fi 802.11b/g/n et Bluetooth 4.2 BR/EDR et BLE
  • 2 entrées audio 24 bits (2 V RMS, 20 kΩ)
  • 4 sorties audio 24 bits (0,9 V RMS, 600 Ω)
  • 4x potentiomètres de contrôle
  • Entrée et sortie MIDI
  • Port d'extension I²C
  • Fonctionnement multimode
  • Alimentation : USB 5 V CC ou 7,5-12 V CC (prise cylindrique, broche centrale GND)
  • Consommation de courant (moyenne) : 200 mA

Inclus

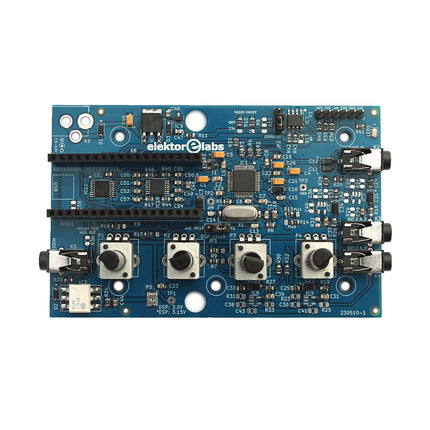

  • 1x Carte Audio DSP FX Processor (assemblée)

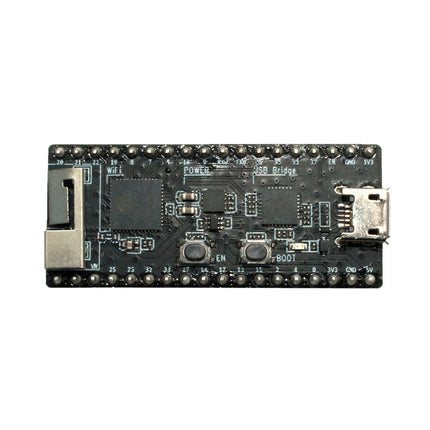

  • 1x ESP32-PICO-KIT
  • 2x Cavaliers
  • 2x Connecteurs à 18 broches (female)
  • 4x Potentiomètres de 10 Ko

Téléchargements

Fiche produit

Le Elektor Audio DSP FX Processor combine un microcontrôleur ESP32 et un DSP Audio ADAU1701 d'Analog Devices. Outre un noyau... Lire la suite

€ 99,95€ 84,95 TVA incluse
