Elektor Audio DSP FX Processor (Nouvelle Révision)

  • MarqueElektor Labs

Description

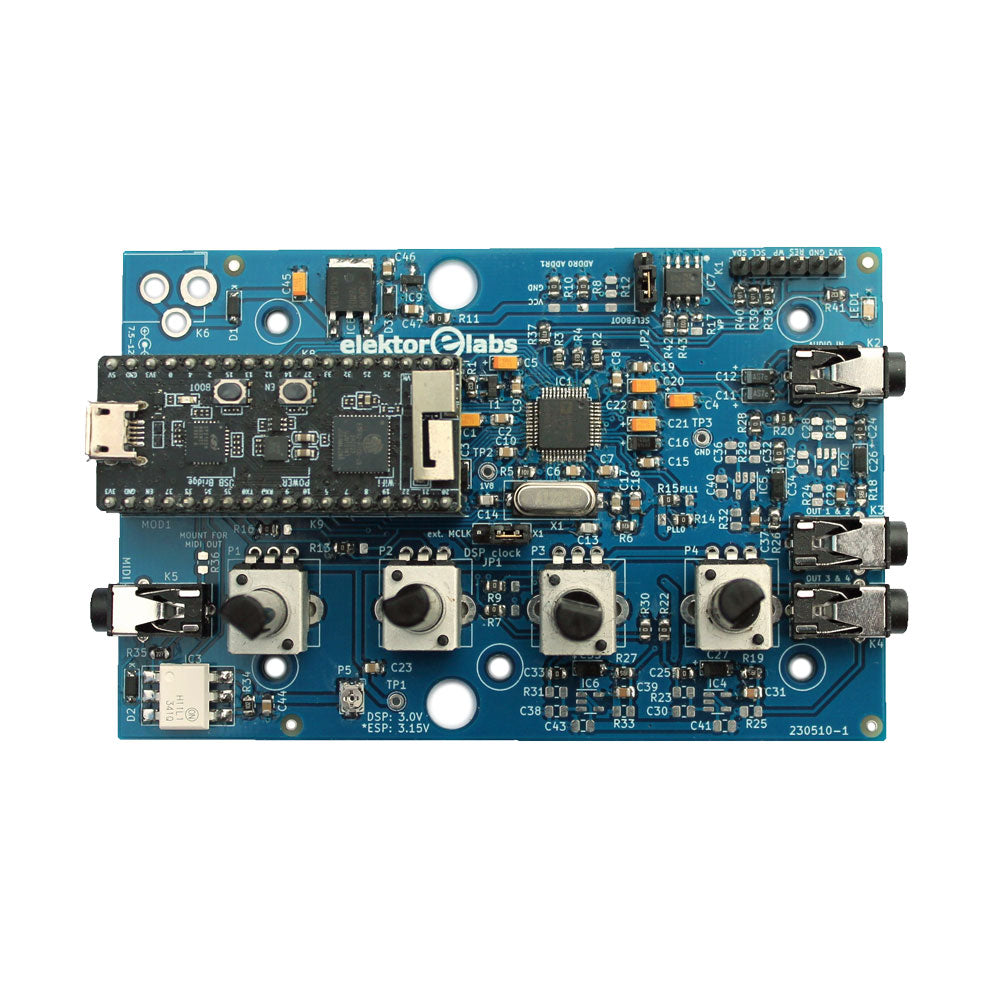

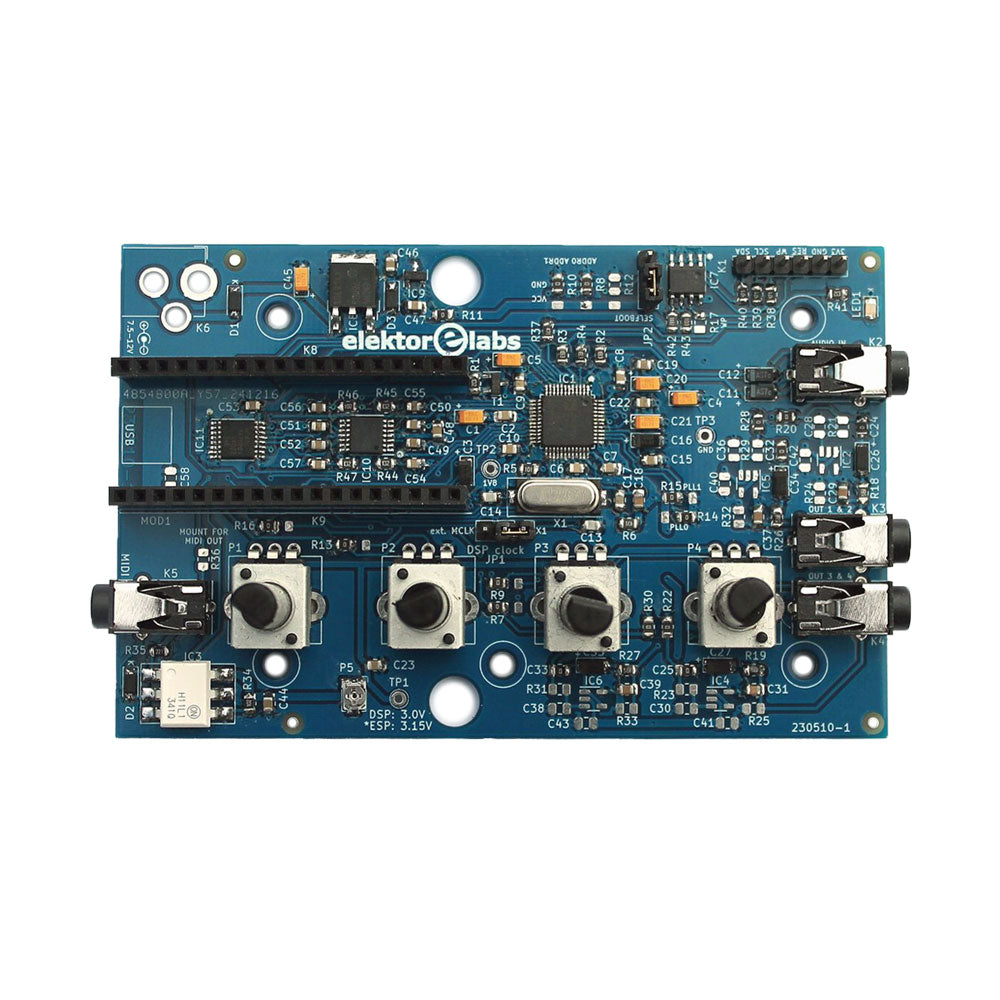

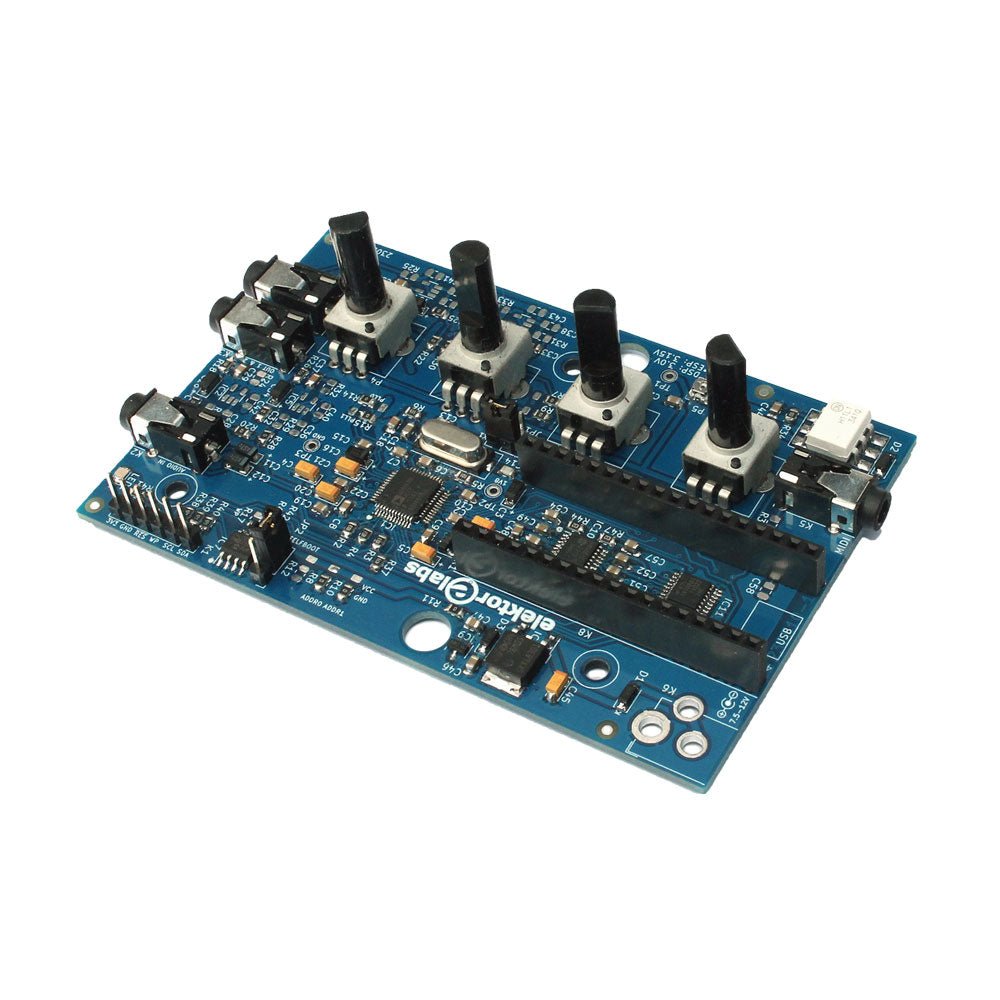

Le Elektor Audio DSP FX Processor combine un microcontrôleur ESP32 et un DSP Audio ADAU1701 d'Analog Devices. Outre un noyau DSP programmable par l'utilisateur, l'ADAU1701 intègre des convertisseurs analogique-numérique et numérique-analogique de haute qualité et dispose d'un port I²S. Cela le rend approprié comme interface audio de haute qualité pour l'ESP32.

Les programmes pour l'ESP32 peuvent être créés avec Arduino, Platform IO, CMake ou en utilisant Espressif IDF d'une autre manière. Les programmes pour les DSP audio ADAU7101 sont créés avec l'outil de programmation visuelle gratuit SigmaStudio en glissant et déposant des blocs d'algorithmes prédéfinis sur un canevas.

Applications

  • Sink audio Bluetooth/Wi-Fi (par ex. haut-parleur) et source
  • Pédale d'effet guitare (stomp box)
  • Synthétiseur musical
  • Générateur de sons/fonctions
  • Filtre cross-over programmable pour haut-parleurs
  • Processeur d'effets audio avancé (réverbération, chorus, pitch shifting, etc.)
  • Appareil audio connecté à Internet
  • Plate-forme d'expérimentation DSP
  • MIDI sans fil
  • Convertisseur MIDI vers CV
  • et bien d'autres...

Spécifications

  • Processeur audio numérique ADAU1701 28/56 bits, 50 MIPS prenant en charge des taux d'échantillonnage allant jusqu'à 192 kHz
  • Microcontrôleur double cœur ESP32 32 bits avec Wi-Fi 802.11b/g/n et Bluetooth 4.2 BR/EDR et BLE
  • 2 entrées audio 24 bits (2 V RMS, 20 kΩ)
  • 4 sorties audio 24 bits (0,9 V RMS, 600 Ω)
  • 4x potentiomètres de contrôle
  • Entrée et sortie MIDI
  • Port d'extension I²C
  • Fonctionnement multimode
  • Alimentation : USB 5 V CC ou 7,5-12 V CC (prise cylindrique, broche centrale GND)
  • Consommation de courant (moyenne) : 200 mA

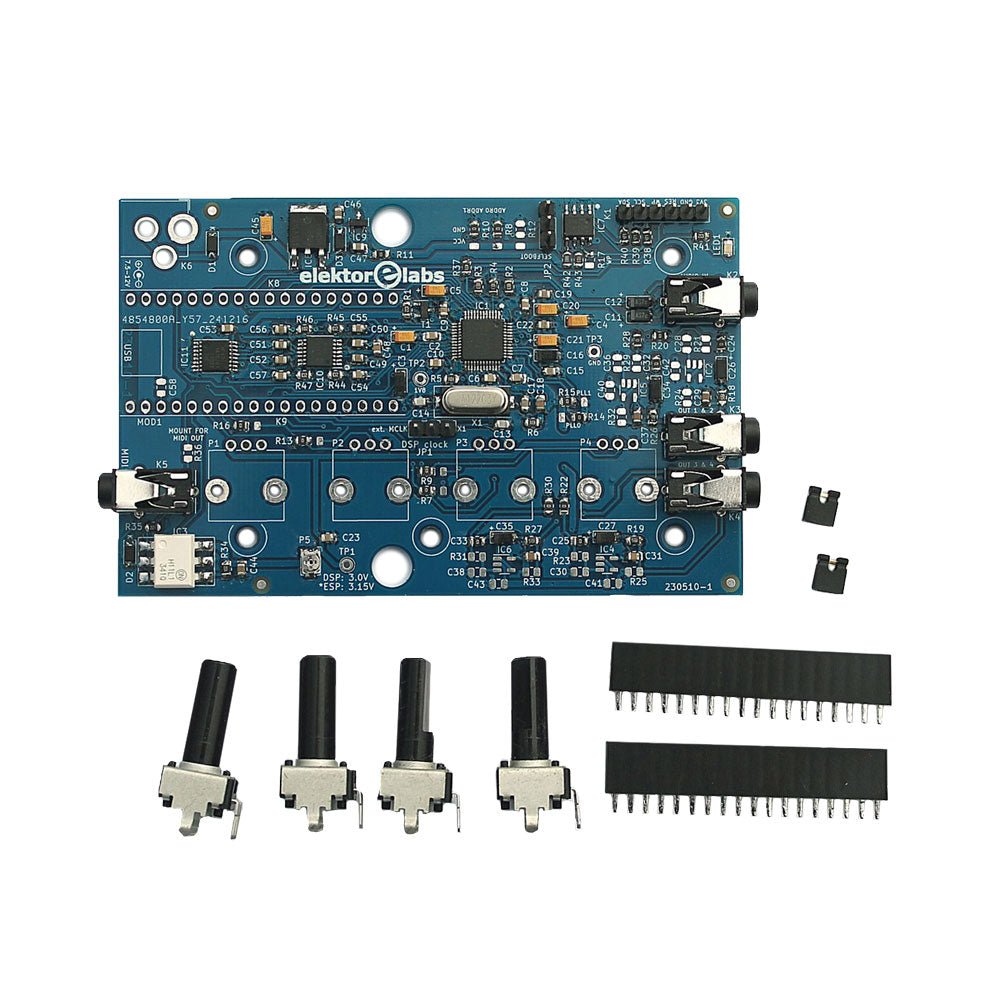

Inclus

  • 1x Carte Audio DSP FX Processor (assemblée)

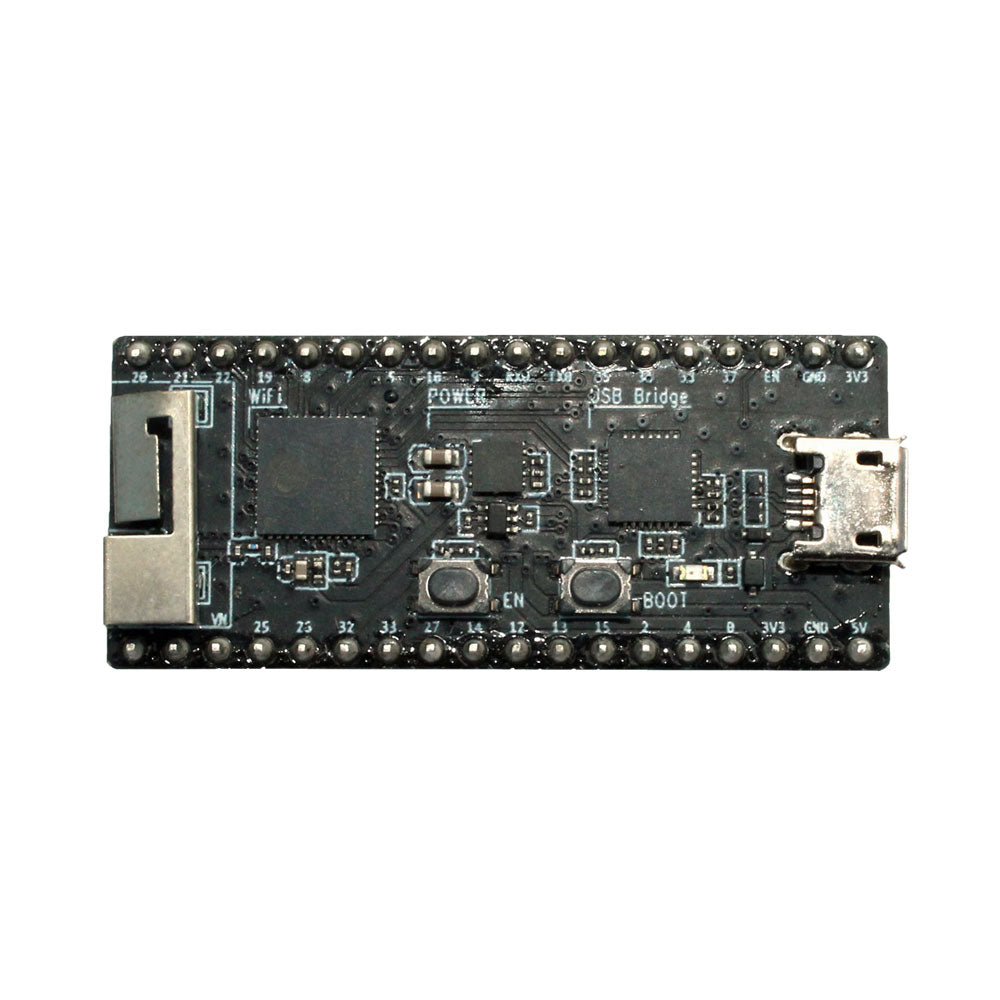

  • 1x ESP32-PICO-KIT
  • 2x Cavaliers
  • 2x Connecteurs à 18 broches (female)
  • 4x Potentiomètres de 10 Ko

Téléchargements

Fiche produit

Le Elektor Audio DSP FX Processor combine un microcontrôleur ESP32 et un DSP Audio ADAU1701 d'Analog Devices. Outre un noyau... Lire la suite

€ 99,95€ 84,95 TVA incluse
Membres identique

    • Expédier aujourd'hui ? Commandez dans May 06, 2025 16:00:00 +0200

    Détails

    SKU : 20895
    EAN : 7442105133123

    Description

    Le Elektor Audio DSP FX Processor combine un microcontrôleur ESP32 et un DSP Audio ADAU1701 d'Analog Devices. Outre un noyau DSP programmable par l'utilisateur, l'ADAU1701 intègre des convertisseurs analogique-numérique et numérique-analogique de haute qualité et dispose d'un port I²S. Cela le rend approprié comme interface audio de haute qualité pour l'ESP32.

    Les programmes pour l'ESP32 peuvent être créés avec Arduino, Platform IO, CMake ou en utilisant Espressif IDF d'une autre manière. Les programmes pour les DSP audio ADAU7101 sont créés avec l'outil de programmation visuelle gratuit SigmaStudio en glissant et déposant des blocs d'algorithmes prédéfinis sur un canevas.

    Applications

    • Sink audio Bluetooth/Wi-Fi (par ex. haut-parleur) et source
    • Pédale d'effet guitare (stomp box)
    • Synthétiseur musical
    • Générateur de sons/fonctions
    • Filtre cross-over programmable pour haut-parleurs
    • Processeur d'effets audio avancé (réverbération, chorus, pitch shifting, etc.)
    • Appareil audio connecté à Internet
    • Plate-forme d'expérimentation DSP
    • MIDI sans fil
    • Convertisseur MIDI vers CV
    • et bien d'autres...

    Spécifications

    • Processeur audio numérique ADAU1701 28/56 bits, 50 MIPS prenant en charge des taux d'échantillonnage allant jusqu'à 192 kHz
    • Microcontrôleur double cœur ESP32 32 bits avec Wi-Fi 802.11b/g/n et Bluetooth 4.2 BR/EDR et BLE
    • 2 entrées audio 24 bits (2 V RMS, 20 kΩ)
    • 4 sorties audio 24 bits (0,9 V RMS, 600 Ω)
    • 4x potentiomètres de contrôle
    • Entrée et sortie MIDI
    • Port d'extension I²C
    • Fonctionnement multimode
    • Alimentation : USB 5 V CC ou 7,5-12 V CC (prise cylindrique, broche centrale GND)
    • Consommation de courant (moyenne) : 200 mA

    Inclus

    • 1x Carte Audio DSP FX Processor (assemblée)
    • 1x ESP32-PICO-KIT
    • 2x Cavaliers
    • 2x Connecteurs à 18 broches (female)
    • 4x Potentiomètres de 10 Ko

    Téléchargements

    Customer Reviews

    Based on 2 reviews
    100%
    (2)
    0%
    (0)
    0%
    (0)
    0%
    (0)
    0%
    (0)
    F
    Fabrice I.
    Un DSP essentiel !!!

    Un accessoire indispensable pour compléter le livre Practical Audio DSP Projects with the ESP 32.
    Pas encore utilisé , car l'étude du livre est en cours , mais cette carte complète à merveille le livre de Dogan Ibrahim & Ahmel Ibrahim.
    Une multitude d'expérimentations est ainsi ouverte pour découvrir la magie de la fusion de l'audio numérique et de l'informatique.

    G
    GM
    Gut gelaufen

    Schnelle Lieferung, gutes Preis-/Leistungsverhältnis, viele Beispiele
