Elektor LISN/RSIL CC double (150 kHz – 200 MHz)

  • MarqueEurocircuits

Description

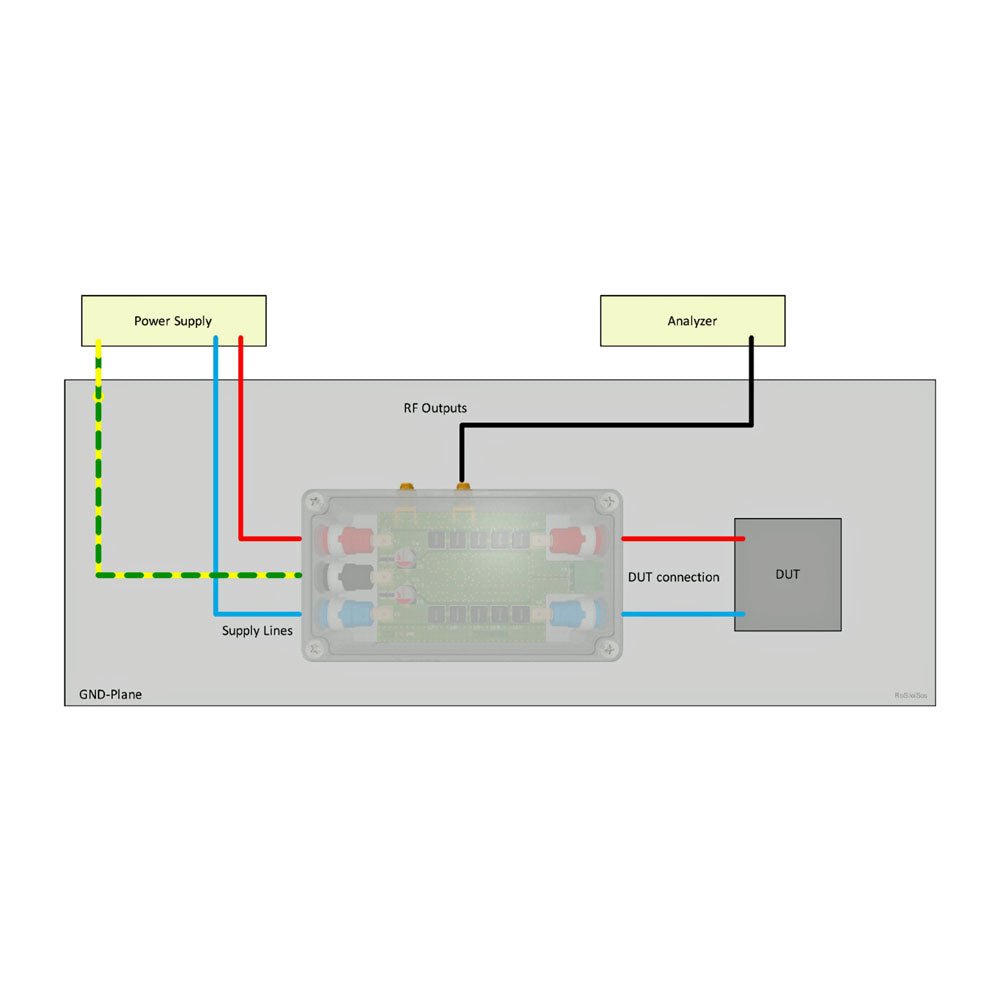

La mesure des émissions conduites est la méthode la plus simple et la plus abordable pour savoir si une conception peut répondre aux exigences IEM/CEM. Le Réseau de Stabilisation d'Impédance de Ligne (RSIL ou LISN en anglais) est un composant indispensable d'une installation de test de préconformité CEM.

En coopération avec Würth Elektronik, Elektor a conçu un RSIL CC double de 5 µH, 50 Ω qui supporte des tensions jusqu'à 60 V et des courants jusqu'à 10 A.

L'appareil mesure les interférences RF sur les deux canaux (l'alimentation) au moyen d'inductances de blocage de 5 μH. Le réseau interne d'atténuation de 10 dB – un dans chaque canal – contient un filtre passe-haut de 3e ordre avec une fréquence de coupure de 9 kHz pour protéger l'entrée d'instruments tels qu'un analyseur de spectre contre les tensions continues ou les basses fréquences potentiellement dangereuses provenant de l'EST (Équipement Sous Test).

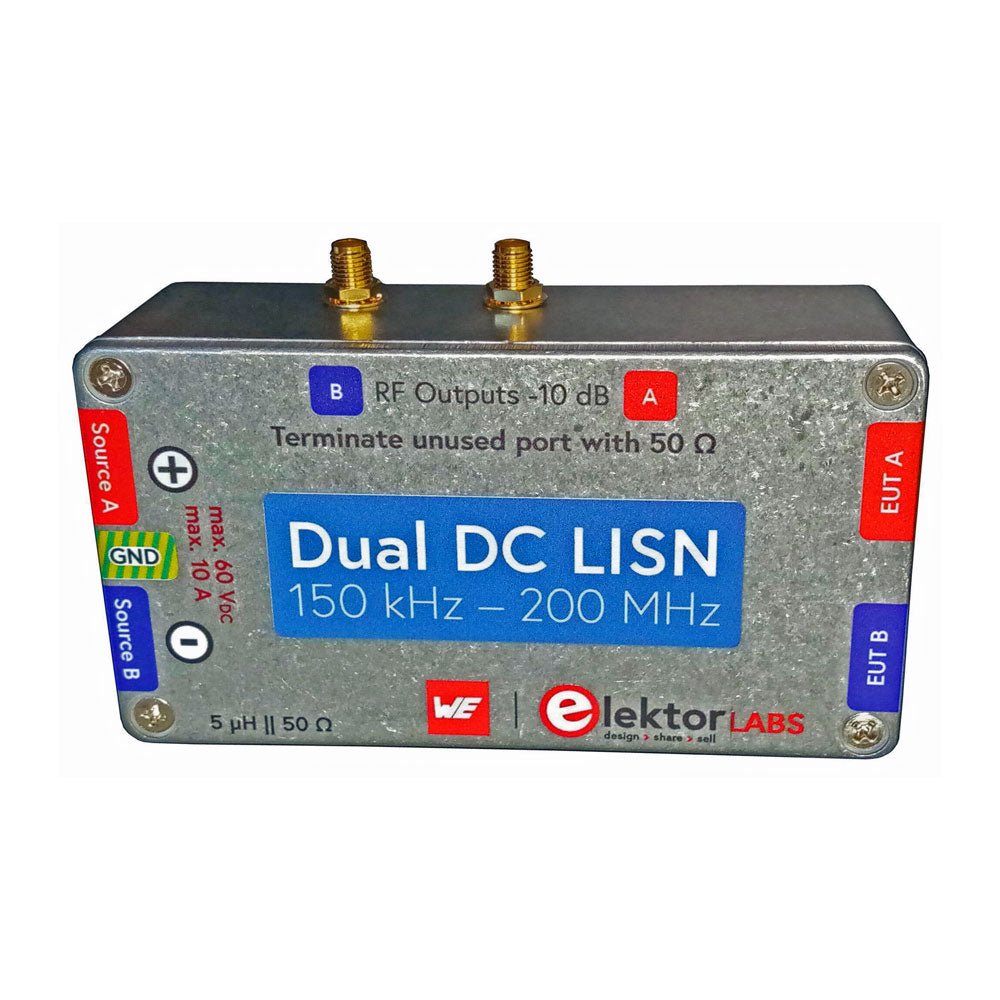

Spécifications

RF
Kanaux 2 (avec diodes de serrage)
Bande passante 150 kHz – 200 MHz
Impédance 5 μH || 50 Ω
Atténuation 10 dB
Connecteurs SMA
Courant continu
Courant max. < 10 ADC
Tension max. < 60 VDC
Résistance < 2 x 70 mΩ
Dimensions du PCB 94,2 x 57,4 mm
Connecteurs Banane de 4 mm
Boîtier Hammond
Type 1590N
Dimensions 121 x 66 x 40 mm

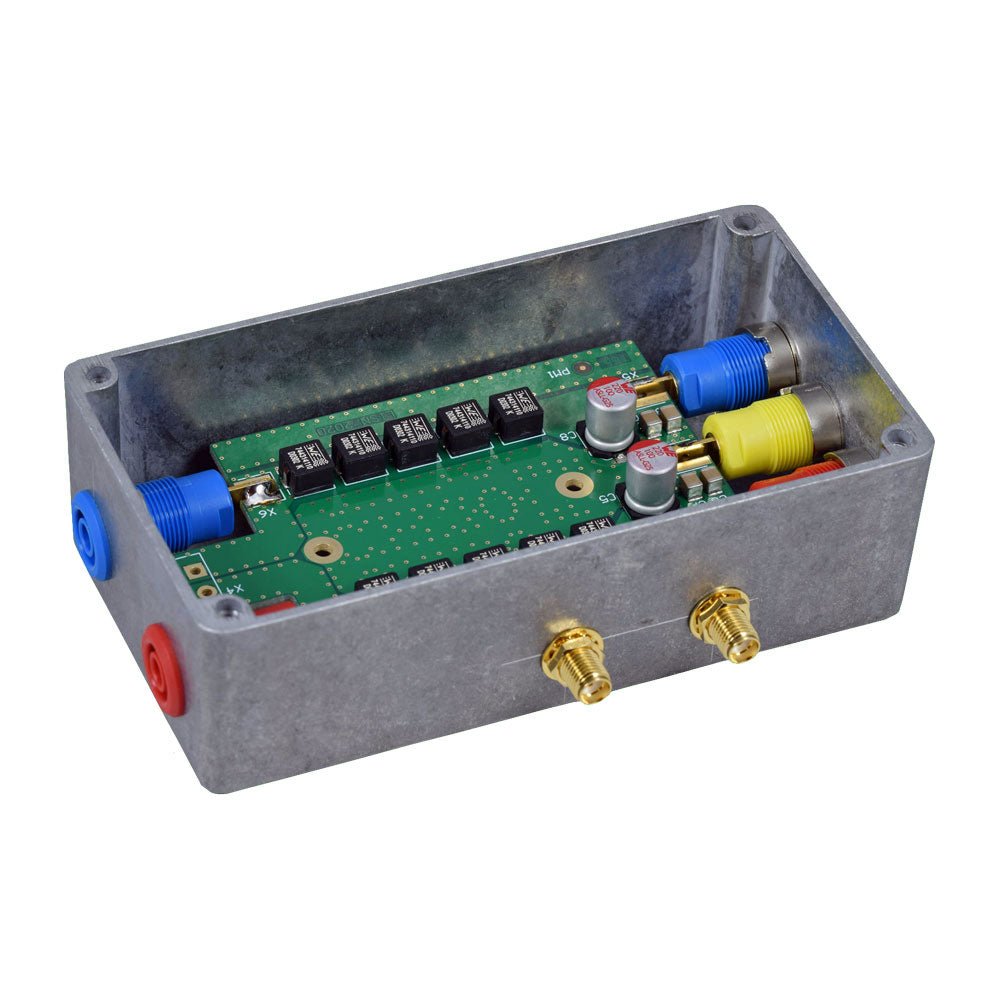

Contenu

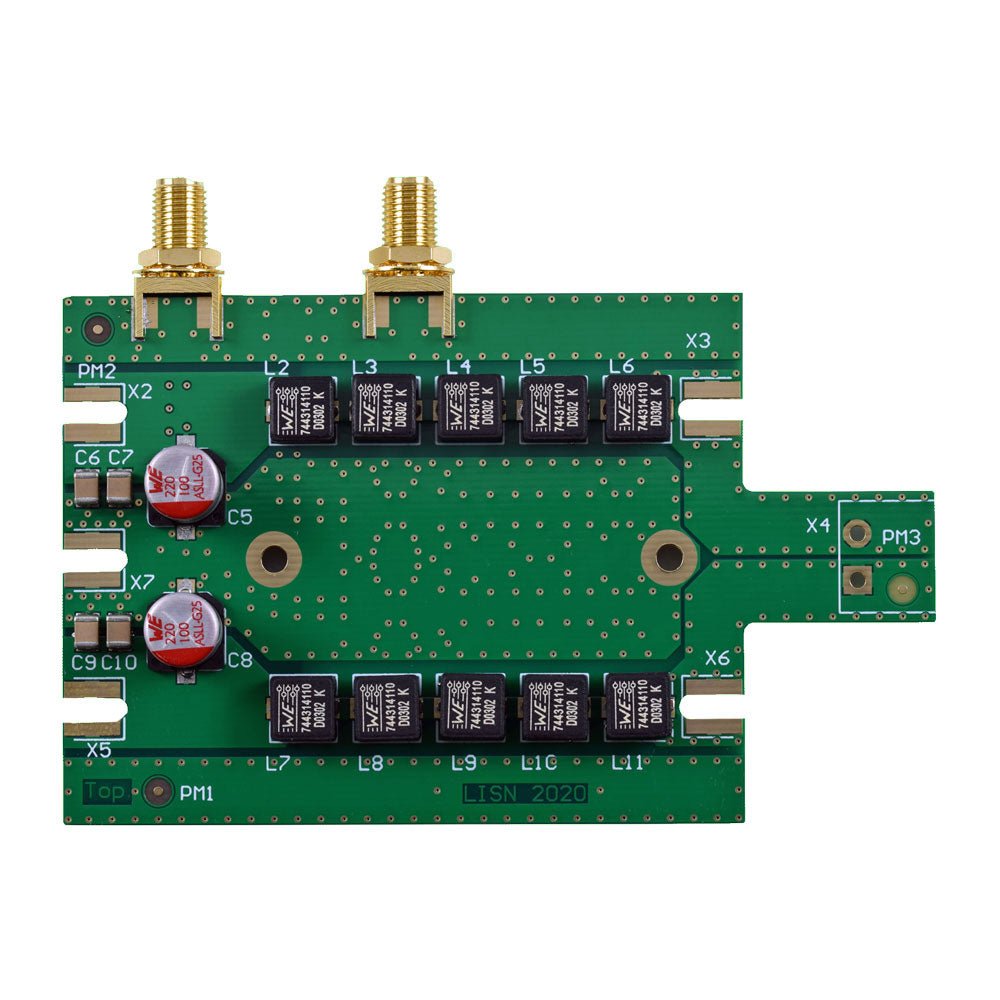

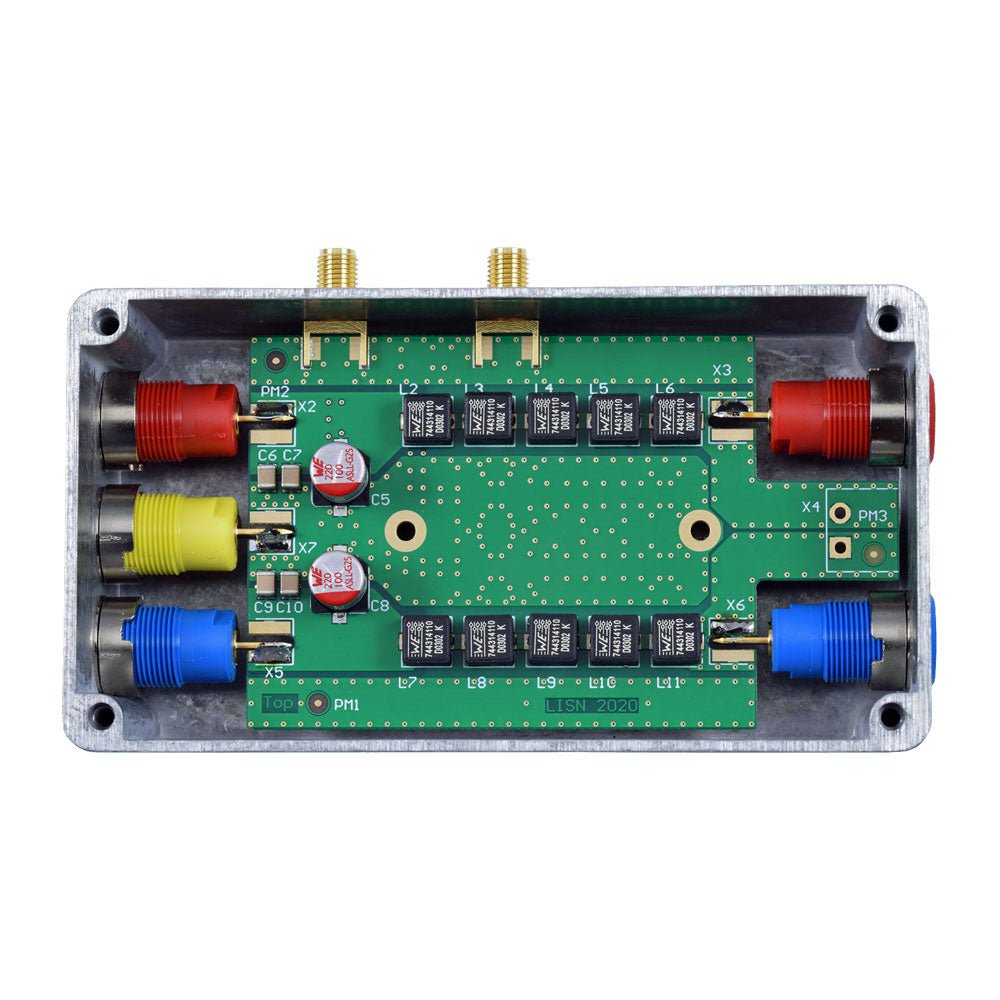

  • 1x PCB à 4 couches avec tous les composants SMD montés
  • 1x boîtier prépercé et imprimé
  • 5x prises banane de 4 mm, isolées et plaquées or, prévues pour 24 A, 1 kV
  • 1x boîtier Hammond 1590N1, aluminium (alliage moulé sous pression)

Plus d’info

Fiche produit

La mesure des émissions conduites est la méthode la plus simple et la plus abordable pour savoir si une conception... Lire la suite

€ 139,95€ 114,95 TVA incluse
Membres identique

    • Expédier aujourd'hui ? Commandez dans Jun 22, 2024 17:00:00 +0200

    Détails

    SKU : 19869
    EAN : 7442105130191

    Description

    La mesure des émissions conduites est la méthode la plus simple et la plus abordable pour savoir si une conception peut répondre aux exigences IEM/CEM. Le Réseau de Stabilisation d'Impédance de Ligne (RSIL ou LISN en anglais) est un composant indispensable d'une installation de test de préconformité CEM.

    En coopération avec Würth Elektronik, Elektor a conçu un RSIL CC double de 5 µH, 50 Ω qui supporte des tensions jusqu'à 60 V et des courants jusqu'à 10 A.

    L'appareil mesure les interférences RF sur les deux canaux (l'alimentation) au moyen d'inductances de blocage de 5 μH. Le réseau interne d'atténuation de 10 dB – un dans chaque canal – contient un filtre passe-haut de 3e ordre avec une fréquence de coupure de 9 kHz pour protéger l'entrée d'instruments tels qu'un analyseur de spectre contre les tensions continues ou les basses fréquences potentiellement dangereuses provenant de l'EST (Équipement Sous Test).

    Spécifications

    RF
    Kanaux 2 (avec diodes de serrage)
    Bande passante 150 kHz – 200 MHz
    Impédance 5 μH || 50 Ω
    Atténuation 10 dB
    Connecteurs SMA
    Courant continu
    Courant max. < 10 ADC
    Tension max. < 60 VDC
    Résistance < 2 x 70 mΩ
    Dimensions du PCB 94,2 x 57,4 mm
    Connecteurs Banane de 4 mm
    Boîtier Hammond
    Type 1590N
    Dimensions 121 x 66 x 40 mm

    Contenu

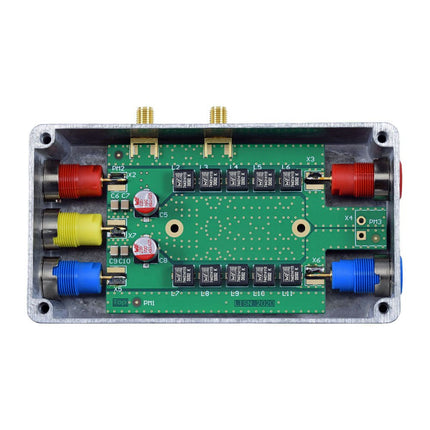

    • 1x PCB à 4 couches avec tous les composants SMD montés
    • 1x boîtier prépercé et imprimé
    • 5x prises banane de 4 mm, isolées et plaquées or, prévues pour 24 A, 1 kV
    • 1x boîtier Hammond 1590N1, aluminium (alliage moulé sous pression)

    Plus d’info

    Customer Reviews

    Based on 2 reviews
    50%
    (1)
    50%
    (1)
    0%
    (0)
    0%
    (0)
    0%
    (0)
    #
    #askLorandt
    Best DIY LISN ever

    Hi folks,
    I just can reccomend this LISN for `home` use because you can`t get any other similar device for such low budget.
    The performance is that good like if you attend one of the seminars from a big german measurements manufacturer you will find out that they use is as well.

    K
    Klaus
    Für die gedachte Aufgabe ist die LISN eine kostengünstige Lösung.

    Für die gedachte Aufgabe ist die LISN eine kostengünstige Lösung.
