Alimentation de lab à faible bruit Elektor

  • MarqueElektor Labs

Description

L'alimentation de laboratoire à faible bruit d'Elektor est une unité symétrique, entièrement analogique, réglable et de puissance moyenne, qui ne contient aucun composant à découpage ni composant numérique. Elle fournit une tension de sortie réglable entre 0 V et ±22 V, ainsi qu’un courant de sortie réglable de 0 A à 1 A. Comme elle évite toute forme de circuit à découpage, sa conception offre un bruit extrêmement faible. Pour afficher les deux tensions et courants de sortie, quatre petits indicateurs analogiques à cadre mobile sont utilisés.

La plupart des alimentations de laboratoire modernes et des adaptateurs secteur utilisent des techniques à découpage. Même les meilleurs modèles présentent inévitablement une ondulation haute fréquence et d’autres artefacts de commutation en sortie, susceptibles de perturber les tests de circuits analogiques sensibles et les mesures de faibles signaux. Pour éviter cela, le concept présenté ici repose sur une alimentation entièrement analogique. Bien qu’elle soit moins efficace que ses homologues à découpage, cette efficacité réduite a peu d’importance pour une utilisation sur banc d’essai et garantit des résultats de mesure plus propres et plus fiables.

Comme de nombreux circuits analogiques nécessitent une alimentation symétrique, ce modèle fournit des tensions de sortie positive et négative de même amplitude. Un léger réglage est disponible pour compenser tout déséquilibre éventuel. Naturellement, une fonction de limitation de courant réglable est également intégrée.

Spécifications

Tension de sortie 0…+22 V, 0, −22 V
Courant de sortie 0…+1 A, 0…−1 A
Bruit −85 dBV (à 0,95 A/20 V, B = 22 kHz)
−84 dBV (à 0,95 A/20 V, B > 500 kHz)
Ondulation résiduelle 50 µVRMS (à 950 mA/20 V, B = 22 kHz, composante principale à 100 Hz)

Inclus

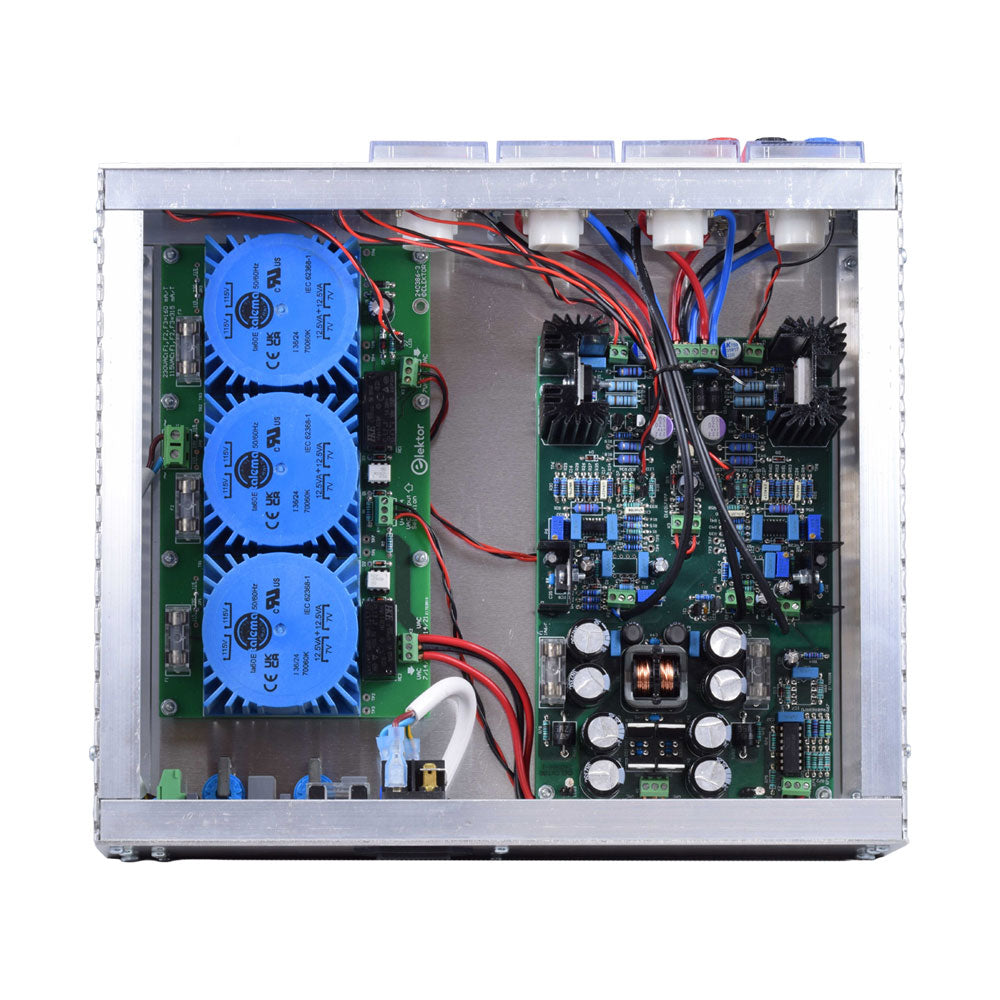

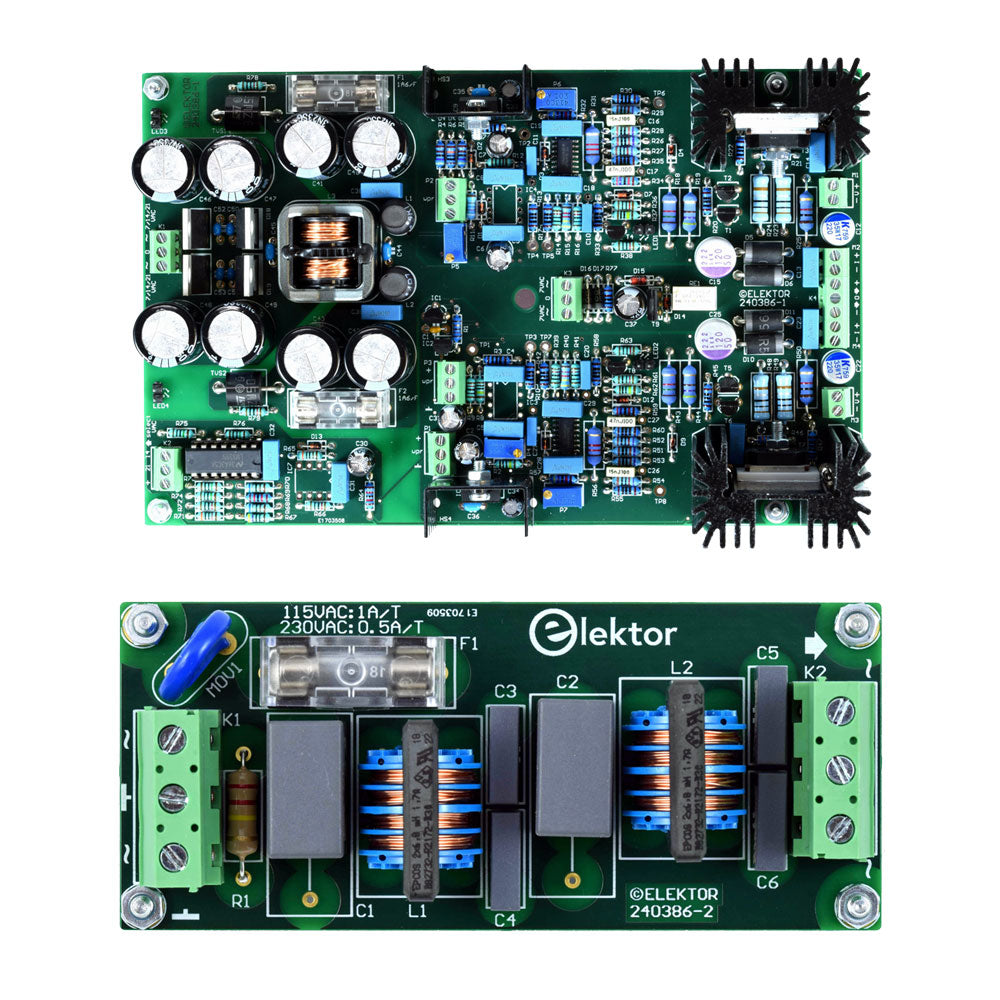

  • 3x circuits imprimés : régulateur (PCB-1), filtre secteur (PCB-2) et transformateur (PCB-3)
  • Tous les composants, à l'exception des transformateurs secteur

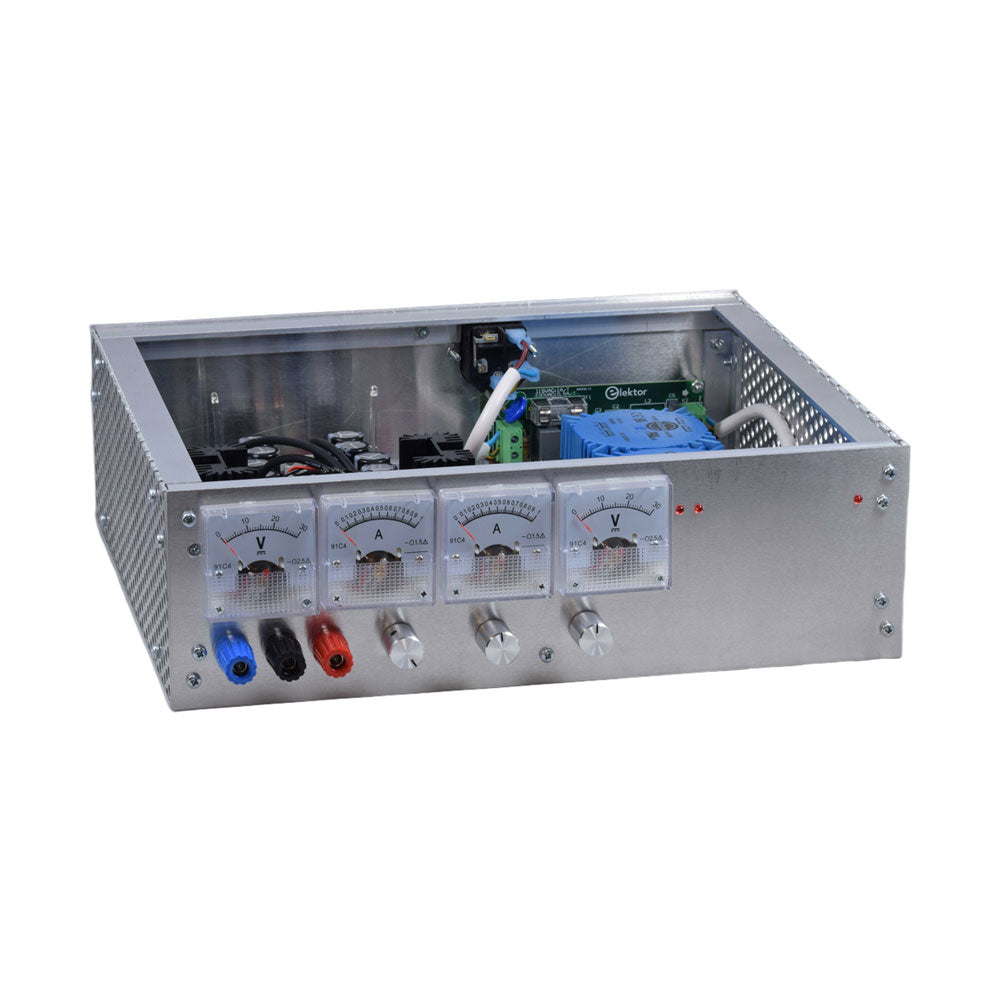

  • 4x galvanomètres à cadre mobile
  • Éléments de câblage (fils, bornes banane, embase secteur IEC, etc.)

Non inclus

  • Les trois transformateurs secteur

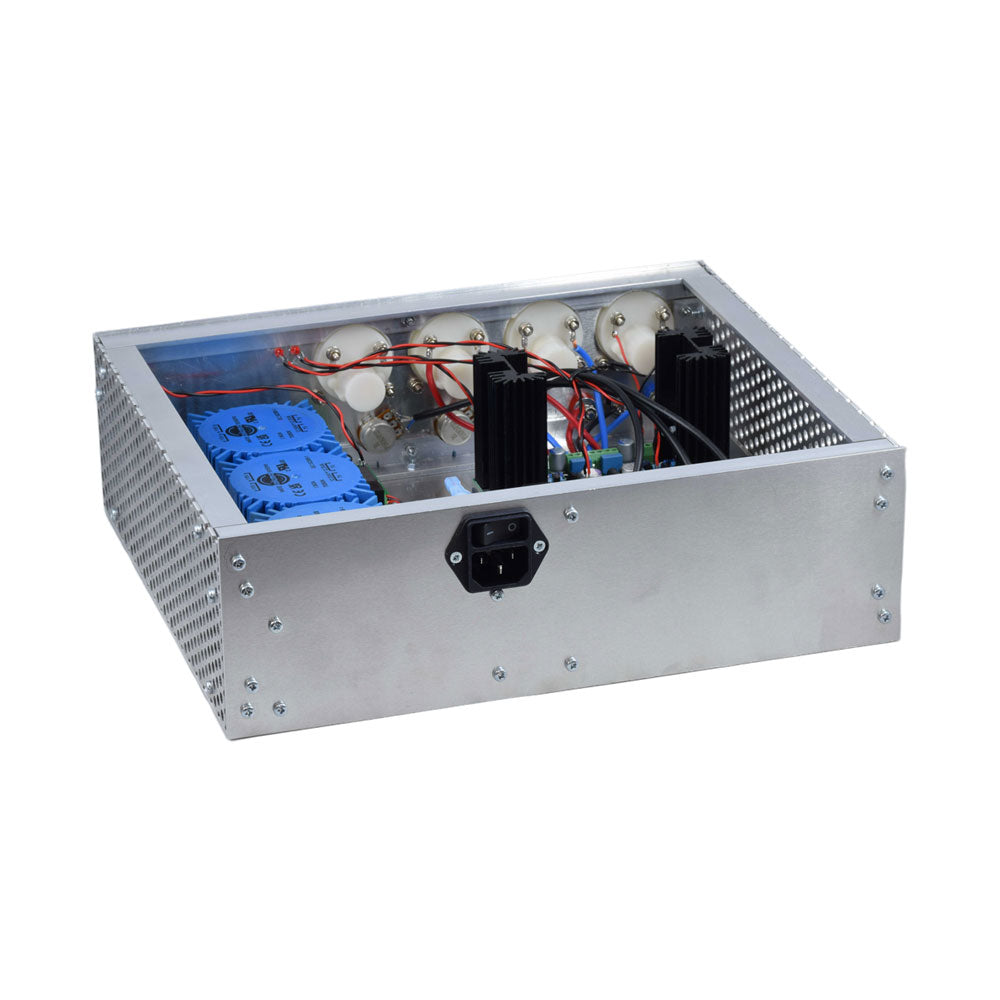

  • Un boîtier

Liste des pièces

Pour le circuit imprimé du régulateur (240386-1)

Résistances (250 mW, 1%)

  • R1 = 12 Ω
  • R2, R8, R37, R62 = 1 MΩ
  • R3, R7, R10, R13, R17, R20, R22, R30, R35, R42, R45, R47, R55, R60 = 100 Ω, 600 mW
  • R4, R5 = 4.7 kΩ
  • R6 = 100 kΩ
  • R9, R12, R14, R36, R38, R39, R61, R63, R66, R72, R78, R79 = 10.0 kΩ, 600 mW
  • R11 = 9.76 kΩ, 600 mW
  • R15, R40 = 44.2 kΩ, 600 mW
  • R16, R41, R77 = 1 kΩ
  • R18, R43 = 1.5 kΩ, 1 W, 5%
  • R19, R44 = 470 Ω, 1 W, 5%
  • R21, R46 = 330 Ω, 600 mW
  • R23, R24, R48, R49 = 1.0 Ω, 1 W
  • R25, R50 = 1 kΩ, 1 W, 5%
  • R26, R28, R51, R53 = 1.000 kΩ 0.1%, 15 ppm/C
  • R27, R29, R52, R54 = 10.00 kΩ 0.1%, 15 ppm/C
  • R31, R56 = 1.2 kΩ, 1 W, 5%
  • R32, R57 = 47 kΩ
  • R33, R58 = 270 Ω
  • R34, R59 = 27 kΩ
  • R64, R69 = 12.0 kΩ
  • R65 = 3.0 kΩ, 600 mW
  • R67, R80 = 470 Ω, 600 mW
  • R68, R70 = 6.8 kΩ, 600 mW
  • R71 = 30.0 kΩ,, 600 mW
  • R73, R74, R75, R76 = 10 MΩ
  • P1, P2, P3 = 10 kΩ, 200 mW, 20%, potentiometer, 1 turns, single, lin., panel mount
  • P4, P5 = 500 Ω, 500 mW, 10%, trimmer, 25 turns, 3296Y-1-501LF Bourns
  • P6, P7 = 10 kΩ, 500 mW, 10%, trimmer, 25 turns, 3296Y-1-501LF Bourns

Condensateurs

  • C1 = 100 nF, 50 V, 10%, ceramic X7R, LS 5 mm
  • C2, C3, C6, C7, C30 = 10 µF, 63V, 20%, LS 2.5 mm, 3000hours@105°C
  • C4, C5, C8, C9, C13, C14, C18, C19, C23, C24, C28, C29, C31, C32, C38, C39 = 100 nF, 250 V, 10%, PET, LS 7.5 mm
  • C10, C20 = 47 nF, 100 V, 5%, PET, LS 5 mm
  • C11, C21 = 10 nF, 100 V, 5%, PET, LS 5 mm
  • C12, C22 = 220 µF, 35 V, 20%, 0.024 Ω, LS2.5/3.5 mm, Ir 3.4 A, 2000hours@125°C, polymer
  • C15, C25 = 120 µF, 50 V, 20%, ESR 0.02 Ω, Diam. 10 mm max., LS 5 mm
  • C16, C26 = 15 nF, 100 V, 5%, PET, LS 5 mm
  • C17, C27 = 47 nF, 100 V, 5%, PET, LS 5 mm
  • C33, C34 = 22 µF, 50 V, 20%, LS 2 mm, 10000 hours @ 105°C
  • C35, C36, C44, C45 = 1 µF, 100 V, 10%, LS 5 mm, ceramic X7R
  • C37 = 100 uF, 50 V, 20%. LS 3.5 mm
  • C40, C41, C42, C43, C46, C47, C48, C49 = 1000 µF, 50 V, 20%, LS 5/7.5 mm, Ir 3.32 A, 10000hours@105°C, D 16 mm
  • C50, C51, C52, C53 = 47 nF, 100 V, 10%, ceramic X7R, LS 5 mm

Selfs

  • L1, L2 = 4.7 µH, 3.2 A, 0.033 Ω, LS 5 mm, RLB0914-4R7ML Bourns
  • L3 = Commom mode choke, 14.5 mH, 3 A, SSRH24NH-30145 Kemet

Semi-conducteurs

  • D1, D2, D3, D4, D5, D9, D10, D11, D15 = BAT85, DO-34
  • D6, D7, D12, D13 = SR560, DO-201AD
  • D8, D14, D16 = 1N4148, DO-35
  • D17 = Zenerdiode, 5.6 V, 0.5 W, DO-41
  • D18, D19 = 1N4004, DO-41
  • D20, D21 D22, D23 = V30100CI-M3/P, dual common cathode, TO-220
  • D24 = Zener diode, 30 V, 1 W, DO-41
  • LED1, LED2 = LED, red, T-1 (3 mm)
  • LED3, LED4 = LED, green, T-1 (3 mm)
  • TVS1, TVS2 = BZW50-33B, R6
  • T1, T2, T4 = BC337.25, TO-92
  • T3 = NJW0302G, TO-3P
  • T5, T6, T8 = BC327.25, TO-92
  • T7 = NJW0281G, TO-3P
  • T9 = BD139, TO-126 (SOT-32)
  • IC1 = LM334Z, TO-92
  • IC2 = LM4040AIZ-5.0/NOPB, TO-92 (TO-226AA-3)
  • IC3, IC4 = OPA2992IDR, SOIC-8
  • IC5, IC6 = OPA4992IDR, SOIC-14
  • IC7 = OPA992IDBVR, SOT-23-5
  • IC8 = LM339N, DIP-14
  • IC9 = LM317, TO-220
  • IC10 = LM337, TO-220

Autres

  • F1, F2 = 5×20 mm fuse, 1.6 A, fast acting
  • HS1, HS2 = Heatsink MC33271 (for T3/T7), 2.7°C/W, PCB mount, height 63.5 mm
  • K1, K4 = 3-way screw terminal block, LS 3.5 mm, max. 1.5 mm²
  • K2, K3 = 3-way screw terminal block, LS 3.5 mm, max. 1 mm²
  • M1, M3 = Moving coil meter, Range 30 V, type 91C4, 45×45 mm
  • M2, M4 = Moving coil meter, Range 1 A, type 91C4, 45×45 mm²
  • RE1 = Relay DPDT,5V, UA2-5NU

Divers

  • 3× 3-way screw terminal block, LS 3.5 mm, max. 1 mm² (for P1, P2, P3)
  • 4× Pin header, 1×2, vertical, pitch 2.54 mm (for LED1, LED2, LED3, LED4)
  • 4× Pin socket, 1×2, vertical. pitch 2.54 mm (for LED1, LED2, LED3, LED4)
  • 2× Heatsink FK222SA220, 20°C/W, PCB mount (for IC9 & IC10)
  • 2× Mica thermal pad for TO-220, 12×18×0.05 mm (for IC9 & IC10)
  • 2× Insulating bushing IB 6, TO-220 (for IC9 & IC10)
  • 2× Ceramic thermal pad, 23×20×2 mm (for T3 & T7)
  • 2× PCB Fuse Holder, for 5×20 mm fuse, 10 A (for F1, F2)
  • 2× Cover for PCB Fuse Holder, transparent (for F1, F2)
  • 2× 2-way screw terminal block, LS 3.5 mm, max. 1 mm² (for M1 & M3)
  • 2× 2-way screw terminal block, LS 3.5 mm, max. 1.5 mm² (for M2 & M4)
  • 8× M3 solder lug, thickness 0.35 mm (for M1…M4)
  • M4 solder lug, thickness 0.35 mm (to connect 4 mm banana connectors)
  • Screened cable, 1 pair, 2×24 AWG/0.22 mm², 1 m (for P1, P2 & P3)
  • IC socket, DIP, 14 contacts (for IC8)
  • M3 washer, plain, steel
  • M3 screw, 16 mm, steel, pan head
  • M3 nut
  • M3 spring washer
  • 50 mm M3 standoff, steel, male-female
  • 12 mm M3 standoff, steel, male-female
  • 10 mm M3 standoff, steel, male-female
  • M3 screw, 8 mm, steel, pan head

Pour le circuit imprimé du filtre secteur (240386-2)

Résistance

  • R1 = 220 kΩ, 1 W, 500 V, 5%

Condensateurs

  • C1, C2 = 470 nF, 305 VAC, Class X2, 11 × 27 mm max., LS 15/22.5 mm
  • C3, C4, C5, C6 = 2.2 nF, 300 VAC, Class Y2, 13 × 4 mm, LS 10 mm, PP

Selfs

  • L1, L2 = Common-mode choke, 6.8 mH, 1.7 A, TDK B82732R2172B030

Semi-conducteur

  • MOV1 = TVS varistor, 300 VAC, S14K300 (230 VAC, B72214S0301K101) and SK14K150 (150 VAC, B72214S0151K101)

Autres

  • K1, K2 = 3-way screw terminal block, LS 7.62 mm
  • F1 = Time-delay fuse, 0.5 A (230 VAC) or 1 A (115 VAC)

Divers

  • 1× Fuse holder, 5×20 mm, 10 A, 500 VAC
  • 1× Transparent fuse cover
  • 4× 10 mm M3 standoff, steel, male–female
  • 4× M3 screw, 8 mm, steel, pan head
  • 4× M3 nut

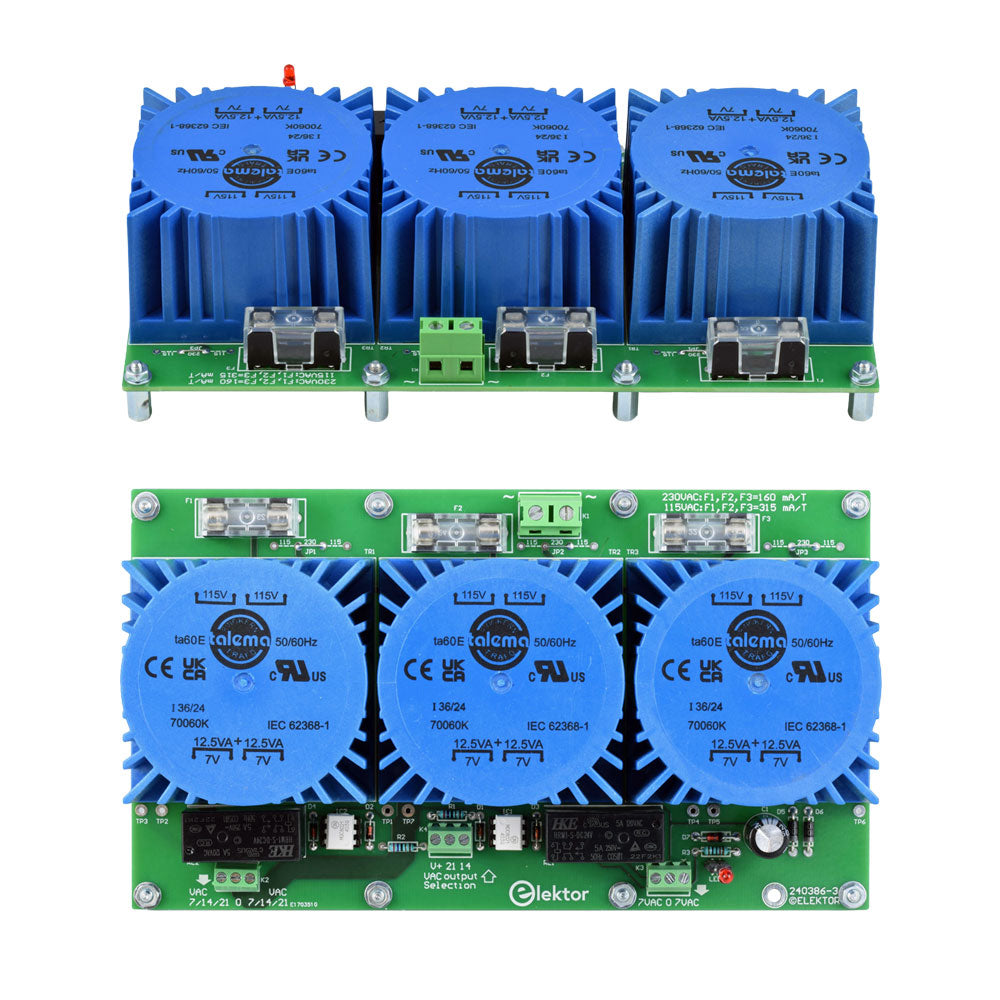

Pour le circuit imprimé du transformateur (240386-3)

Résistances

  • R1, R2 = 2.7 kΩ, 600 mW, 1%
  • R3 = 10.0 kΩ, 600 mW, 1%

Condensateur

  • C1 = 220 µF, 50 V, 20%, Ø10 mm, LS 5 mm, 4000 h @ 105°C

Transformateurs (non inclus dans ce kit !)

  • TR1, TR2, TR3 = 2×7 V, 25 VA, PCB-mounted toroid, 70060K Talema

Semi-conducteurs

  • D1–D4 = 1N4148, DO-35
  • D5, D6 = 1N4004, DO-41
  • D7 = Zener 5.6 V, 1.3 W, DO-41
  • LED1 = LED, red, T-1 (3 mm)
  • IC1, IC2 = MOC8021M, CTR ≥ 1000%, DIP-6

Autres

  • F1, F2, F3 = 160 mA time-delay fuse (230 VAC) or 315 mA time-delay fuse (115 VAC)
  • K1 = 2-way screw terminal block, LS 7.62 mm
  • K2 = 3-way screw terminal block, LS 3.5 mm, max 1.5 mm²
  • K3, K4 = 3-way screw terminal block, LS 3.5 mm, max 1 mm²
  • RE1, RE2 = Relay DPDT, 5 A/250 VAC / 24 VDC

Divers

  • 1× Pin header 1×2, pitch 2.54 mm + matching socket for LED1
  • 3× Fuse holder 5 × 20 mm, 10 A, 500 VAC + transparent cover
  • 3× M4 screw, 8 mm, pan head + washer for TR1-TR3
  • 8× M3 screw, 8 mm, pan head + nut + washer
  • 8× 10 mm M3 standoff, steel, male–female
  • 2× IC socket, DIP-6 for IC1 & IC2

Pièces supplémentaires

  • 1 m red insulated wire, stranded, 1.5 mm²
  • 0.5 m blue insulated wire, stranded, 1.5 mm²
  • 0.5 m black insulated wire, stranded, 1.5 mm², 0.5 m
  • 2 m red insulated wire, stranded, D 0.56 mm (0.25 mm²)
  • 2 m black insulated wire, stranded, D 0.56 mm (0.25 mm²)
  • 0.5 m Multicore Cable, Flexible, 3 Core, 0.75 mm² (24 x 0.2 mm)
  • Red banana socket
  • Black banana socket
  • Blue banana socket
  • Green banana socket
  • IEC Power Entry Module with switch, IEC C14
  • 3 crimp terminals, FASTON, 4.75 x 0.81 mm
  • 3 knobs
