Description
Un dé rétro à l'âme néon

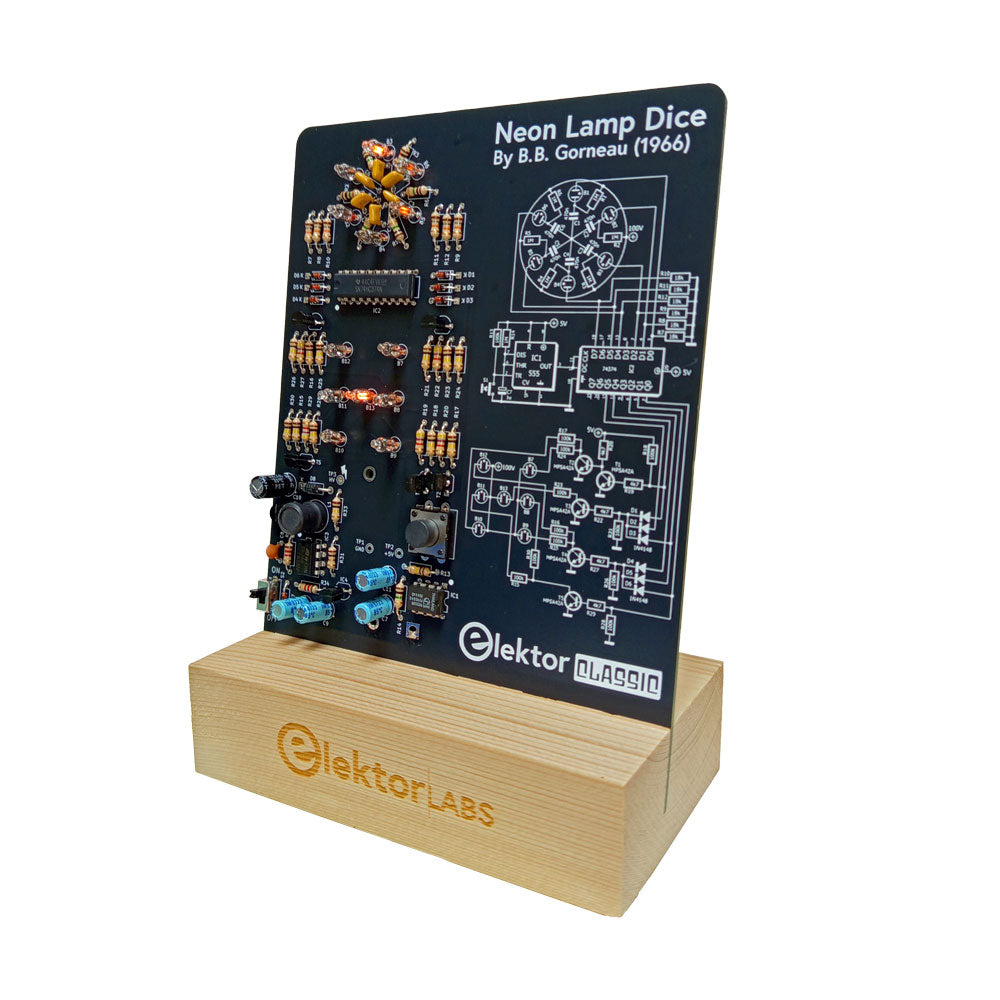

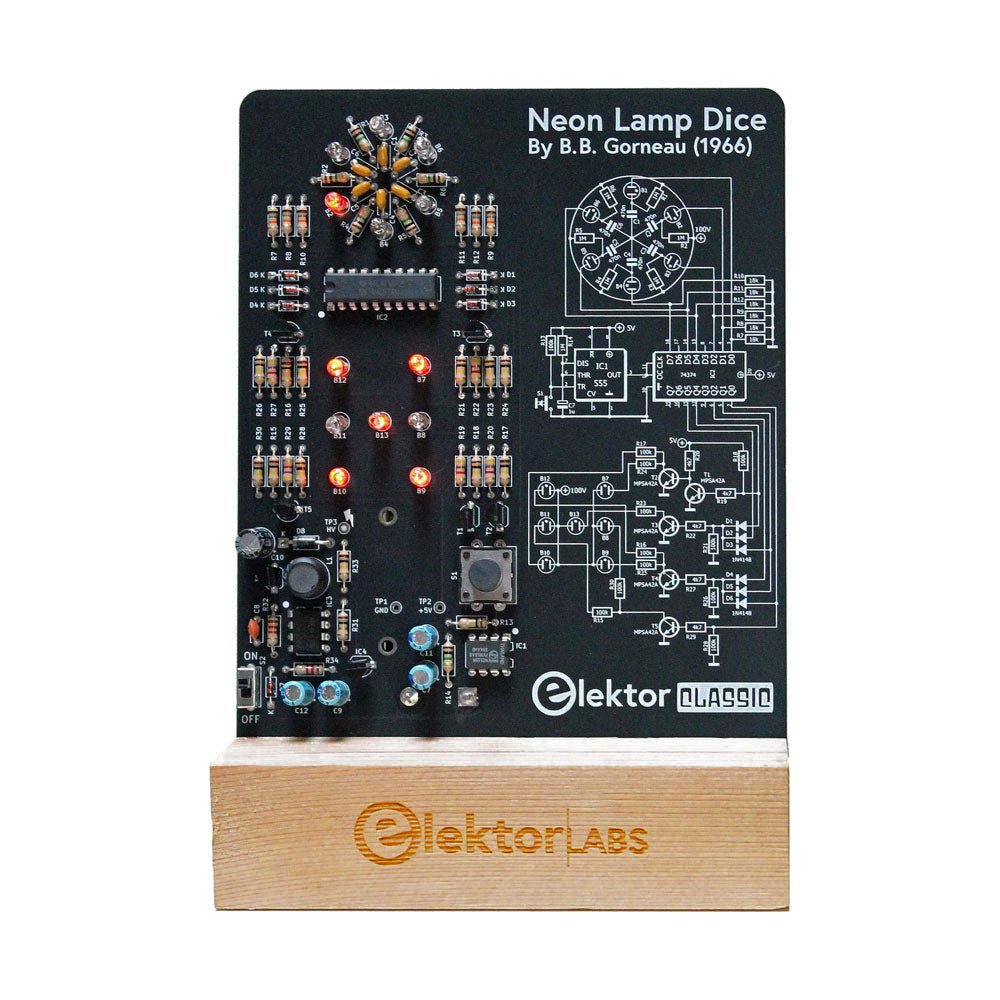

Les dés à LED sont courants, mais leur lumière est froide. Ce dé électronique néon affiche sa valeur grâce à la lueur chaleureuse des néons. Il est idéal pour jouer lors des froides et sombres soirées d'hiver. Les points du dé sont des néons et le générateur de nombres aléatoires est équipé de six néons pour indiquer son fonctionnement.

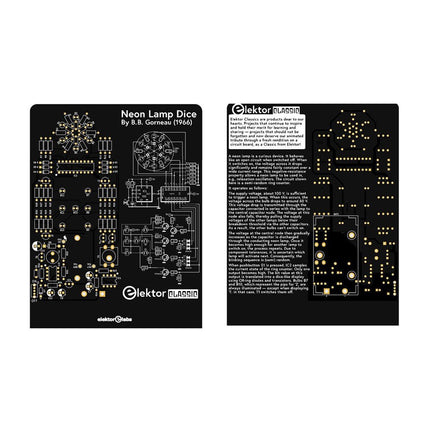

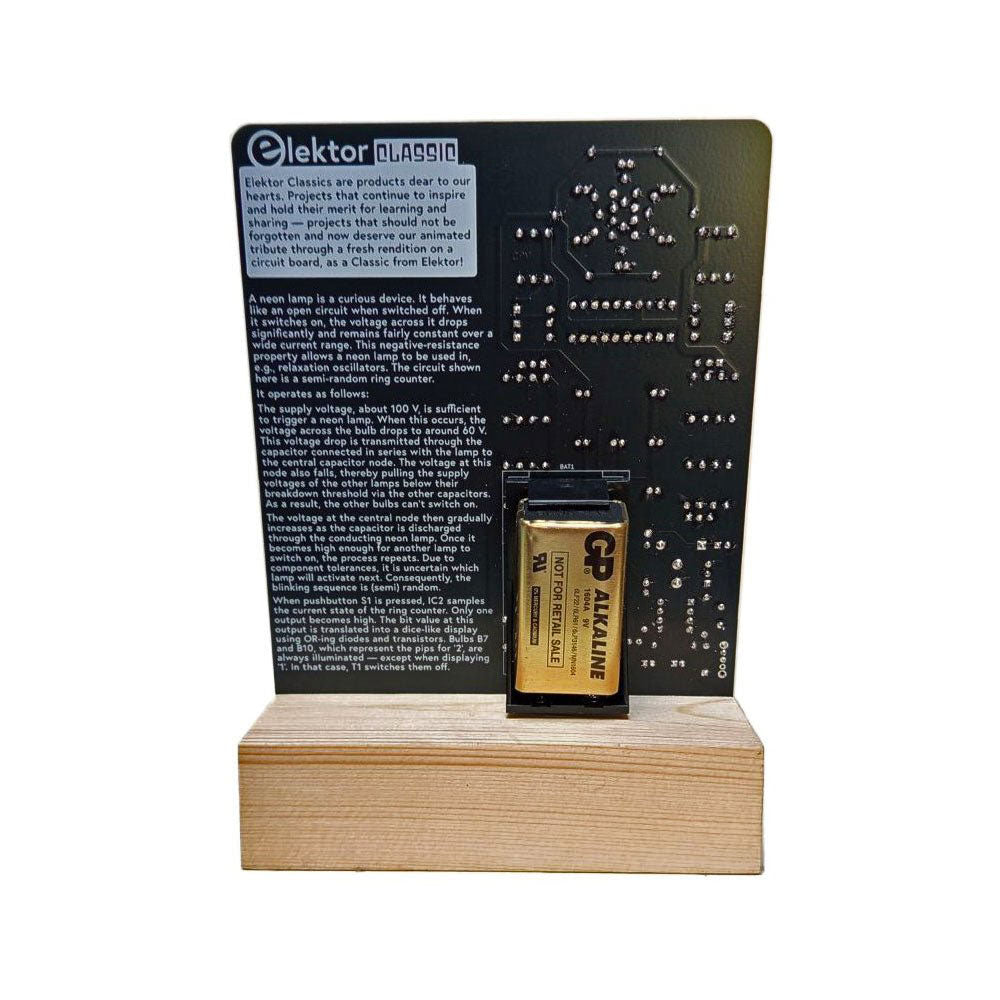

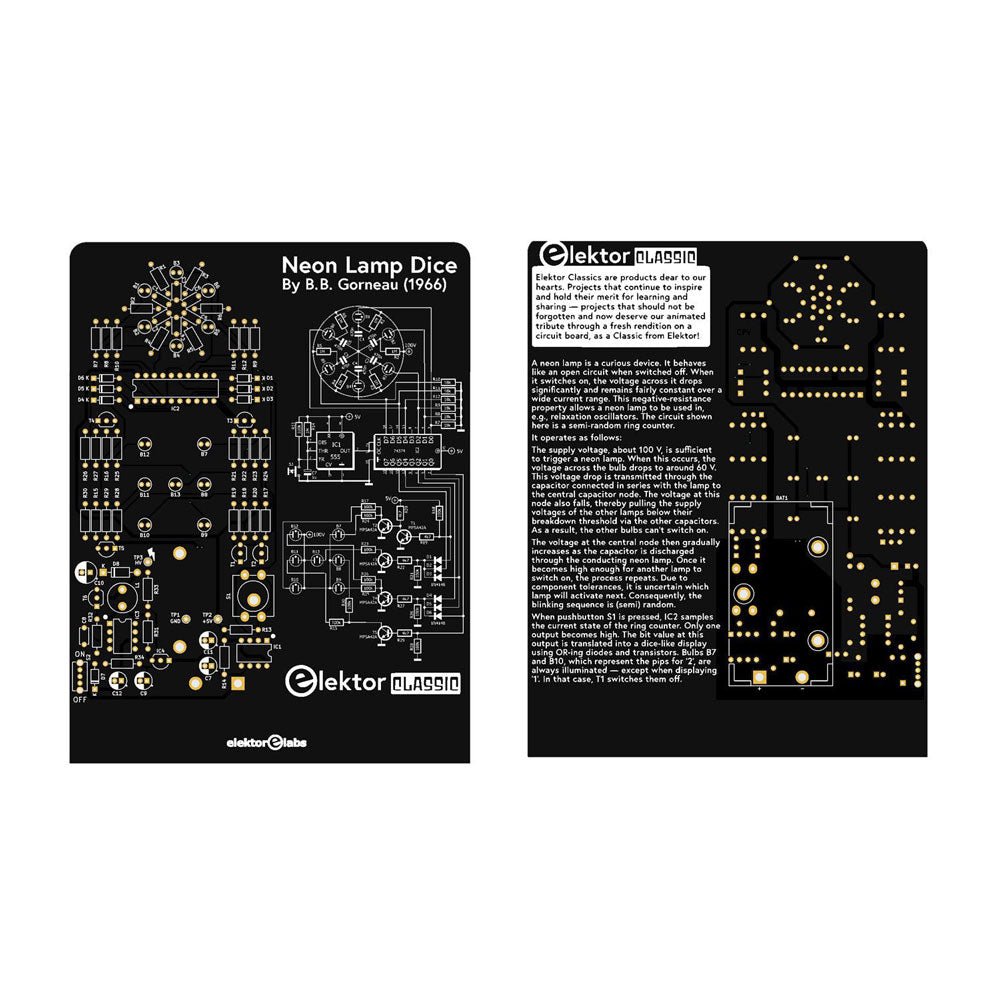

Même si le dé est équipé d'une alimentation 100 V intégrée, il est totalement sûr. Comme tous les produits Elektor Classic, le schéma du circuit est imprimé sur la face avant du dé, tandis qu'une explication du fonctionnement du circuit se trouve au dos.
Le dé néon est livré sous forme de kit de pièces traversantes faciles à souder. L'alimentation est assurée par une pile 9 V (non fournie).
Caractéristiques
- Lumière vintage chaleureuse
- Symboles du circuit Elektor Heritage
- Essayé et testé par Elektor Labs
- Projet éducatif et geek
- Pièces traversantes uniquement
Inclus
- Carte de Circuit Imprimé
- Tous les Composants
- Socle en Bois
Requis
Liste des composants
- Résistances (THT, 150 V, 0.25 W)
- R1, R2, R3, R4, R5, R6, R14 = 1 MΩ
- R7, R8, R9, R10, R11, R12 = 18 kΩ
- R13, R15, R16, R17, R18, R21, R23, R24, R25, R26, R28, R30, R33 = 100 kΩ
- R32, R34 = 1.2 kΩ
- R19, R20, R22, R27, R29 = 4.7 kΩ
- R31 = 1 Ω
- Condensateurs
- C1, C2, C3, C4, C5, C6 = 470 nF, 50 V, 5 mm pitch
- C7, C9, C11, C12 = 1 µF, 16 V, 2 mm pitch
- C8 = 470 pF, 50 V, 5 mm pitch
- C10 = 1 µF, 250 V, 2.5 mm pitch
- Inductances
- Semi-conducteurs
- D1, D2, D3, D4, D5, D6, D7 = 1N4148
- D8 = STPS1150
- IC1 = NE555
- IC2 = 74HC374
- IC3 = MC34063
- IC4 = 78L05
- T1, T2, T3, T4, T5 = MPSA42
- T6 = STQ2LN60K3-AP
- Divers
- K1 = Support pile PP3 9 V
- NE1, NE2, NE3, NE4, NE5, NE6, NE7, NE8, NE9, NE10, NE11, NE12, NE13 = néon
- S2 = interrupteur à glissière miniature
- S1 = Bouton-poussoir (12 x 12 mm)
