Kit de test Super Servo Elektor

  • MarqueElektor Labs

Description

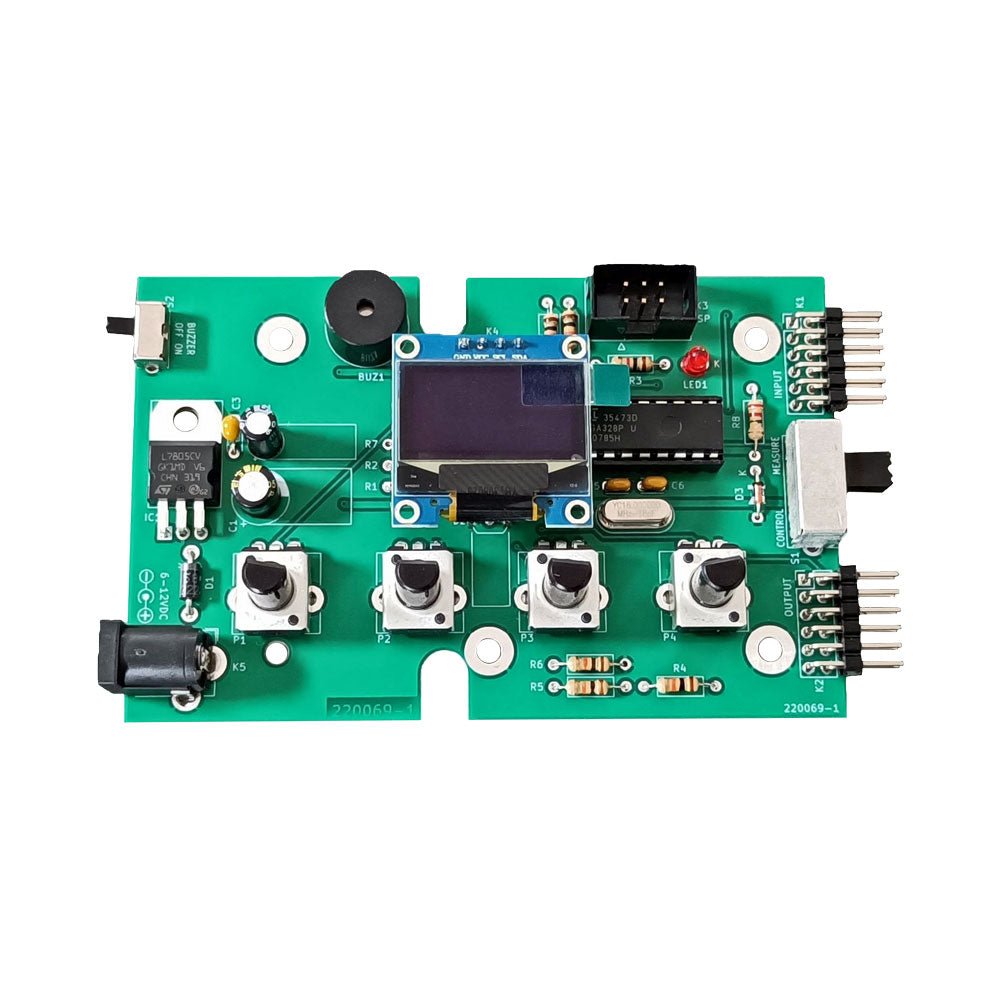

Le kit de test Super Servo Elektor permet le contrôle des servomoteurs et la mesure de leurs signaux. Il permet le test simultané de quatre servomoteurs.

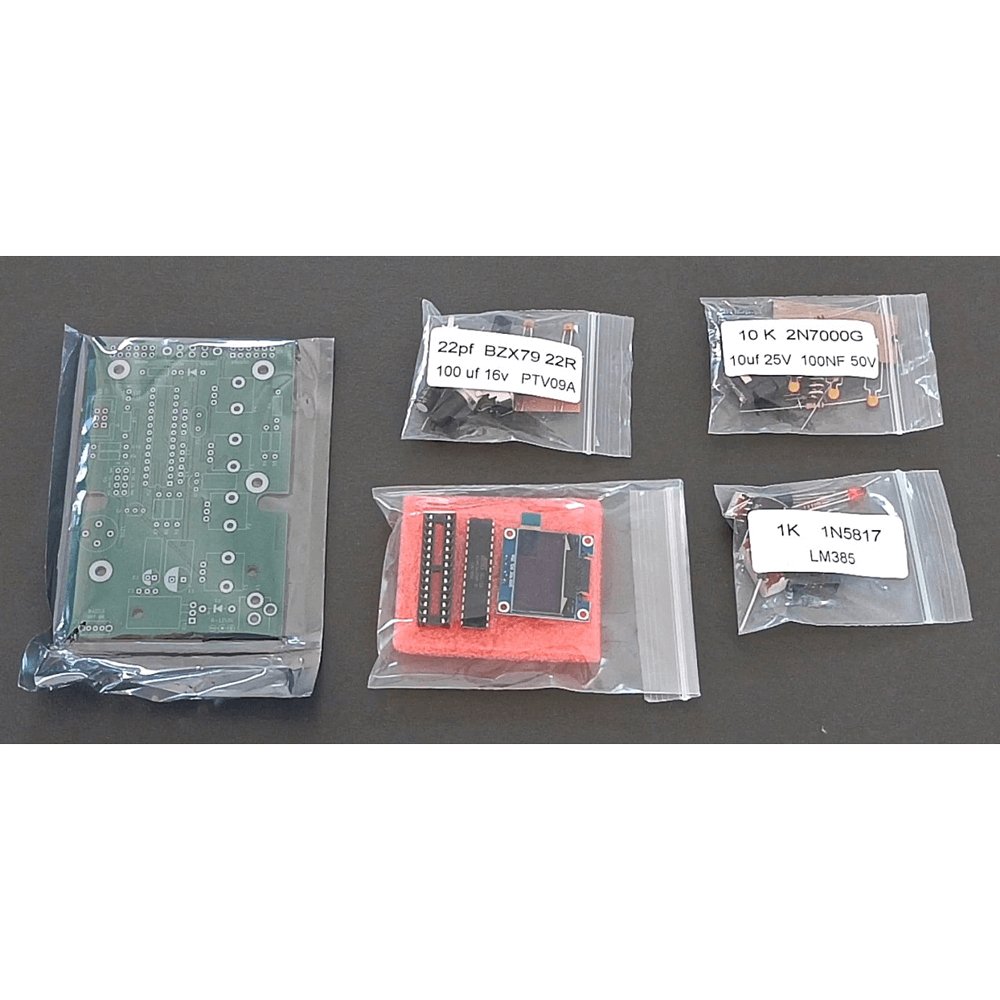

Le testeur est fourni en kit. Tous les composants nécessaires à l'assemblage du dispositif sont fournis dans le kit. Une expérience basique de soudure électronique est nécessaire pour réaliser l'assemblage du kit. Le microcontrôleur est préprogrammé.

Le testeur Super Servo est doté de deux modes de fonctionnement: Control/Manual et Measure/Inputs :

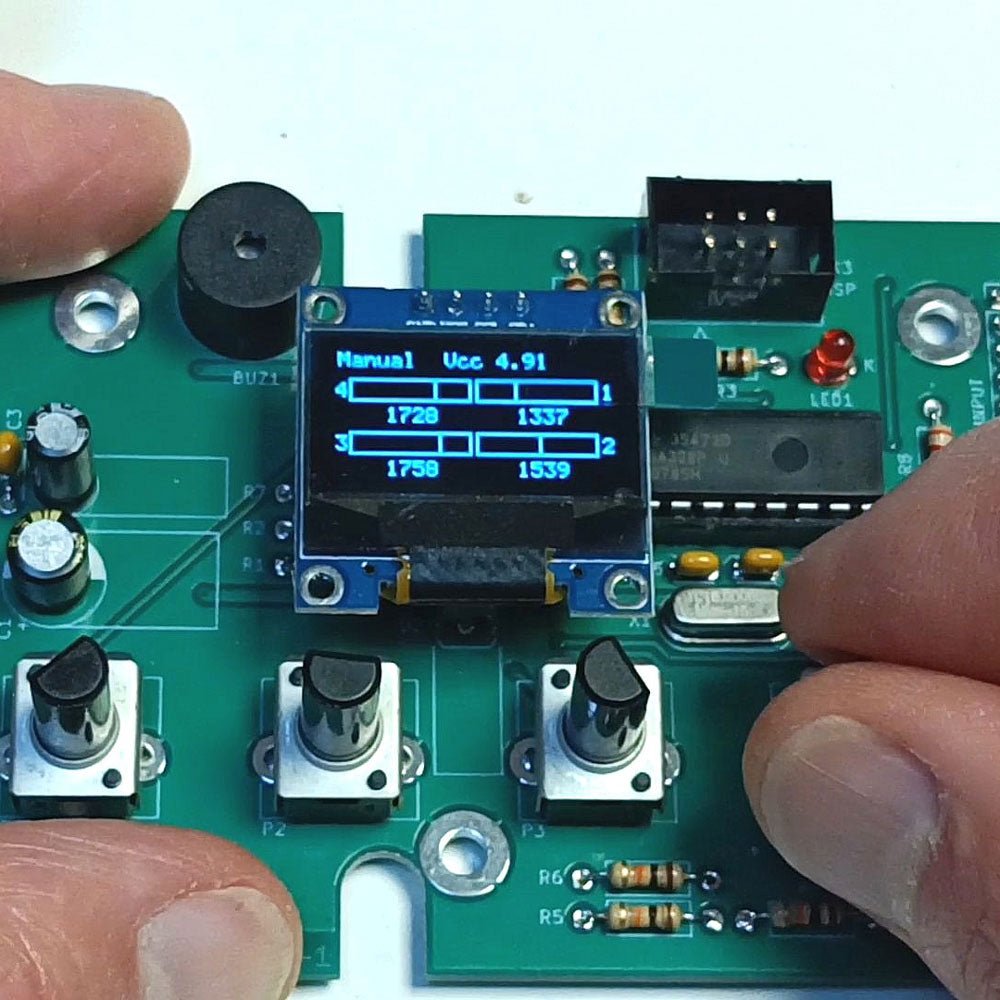

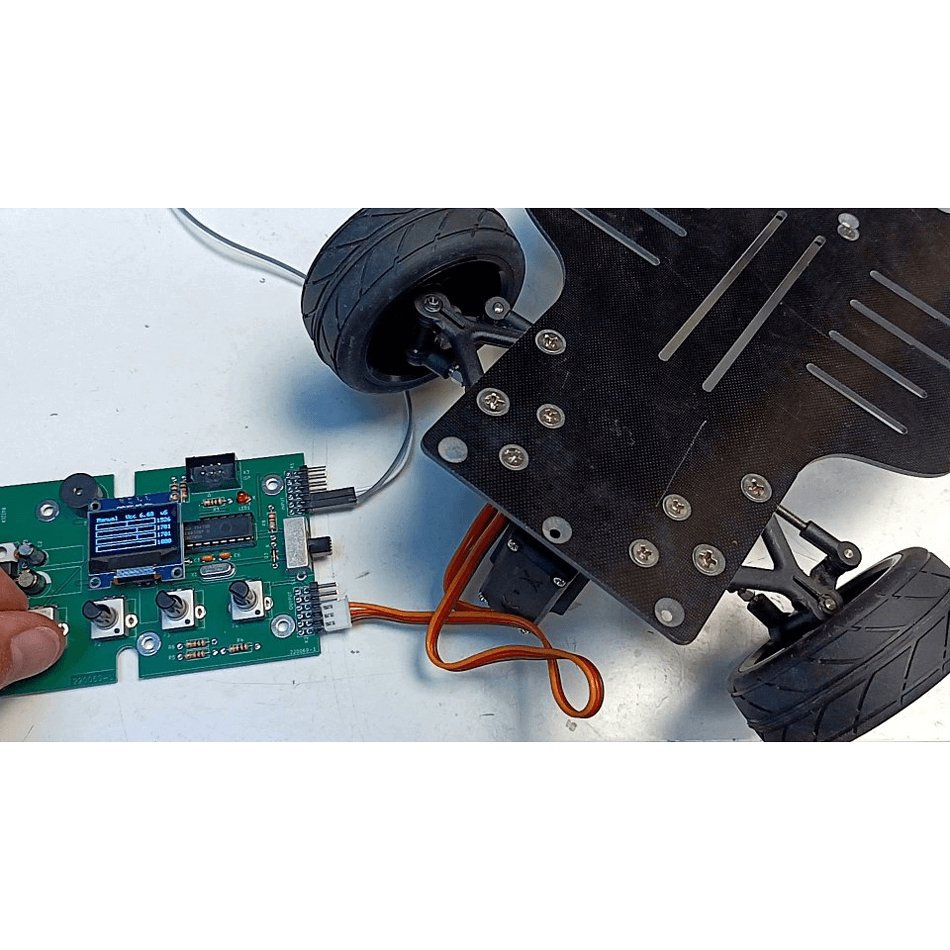

  • Dans le mode Control/Manual, le Testeur Super Servo délivre à ses sorties , les signaux de contrôle pour quatre servomoteurs, ou pour un contrôleur de vol ou un contrôleur de vitesse ESC (Electronic Speed Controller) pour moteur sans balai (brushless). Les signaux sont contrôlés par quatre potentiomètres.
  • Dans le mode Measure/Inputs le Testeur Super Servo mesure les signaux des servomoteurs reliés à ses entrées. Ces signaux peuvent par exemple provenir d'un ESC, d'un contrôleur de vol, d'un récepteur ou de tout autre dispositif. Les signaux sont également dirigés vers ses sorties afin de contrôler les servomoteurs, l'ESC ou le contrôleur de vol. Les résultats sont visualisés sur l'écran.

Spécifications

Modes de fonctionnement Control/Manual et Measure/Inputs (Contrôle manuel et mesures)
Nombre de canaux 3
Entrées des signaux des servomoteurs 4
Sorties des signaux vers les servomoteurs 4
Alarme Buzzer & LED
Affichage Écran OLED de 0,96' (128 x 32 pixels)
Tension d'entrée K5 7-12 V CC
Tension d'entrée K1 5-7,5 V CC
Courant d'entrée 30 mA (9 VDC sur K5, K1 et K2 non reliés)
Dimensions 113 x 66 x 25 mm
Poids 60 g

Inclus

Résistances (0,25 W)
R1, R3 1 kΩ, 5%
R2, R4, R5, R6, R7, R9, R10 10 kΩ, 5%
R8 22 Ω, 5%
P1, P2, P3, P4 10 kΩ, potentiomètre vertical linéaire/B
Condensateurs
C1 100 µF 16 V
C2 10 µF 25 V
C3, C4, C7 100 nF
C5, C6 22 pF
Semiconducteurs
D1 1N5817
D2 LM385Z-2.5
D3 BZX79-C5V1
IC1 7805
IC2 ATmega328P-PU, programmé
LED1 LED, 3 mm, rouge
T1 2N7000
Divers
BUZ1 Buzzer Piezo avec oscillateur
K1, K2 Connecteur à 2 rangées de 12 broches à 90°
K5 Connecteur jack
K4 Connecteur à 1 rangée de 4 broches
K3 Connecteur à 2 rangées de 6 broches
S1 Interrupteur à glissière 2P2T
S2 Interrupteur à glissière 1P2T
X1 Quartz, 16 MHz
Support DIP 28 broches pour IC2
Circuit imprimé Elektor
Afficheur OLED de 0,96', 128 x 32 pixels, interface I²C à 4 broches

Liens


Fiche produit

Le kit de test Super Servo Elektor permet le contrôle des servomoteurs et la mesure de leurs signaux. Il permet... Lire la suite

€ 59,95 € 44,95 (TVA incluse)
