Testeur de diodes Zener Elektor

Description

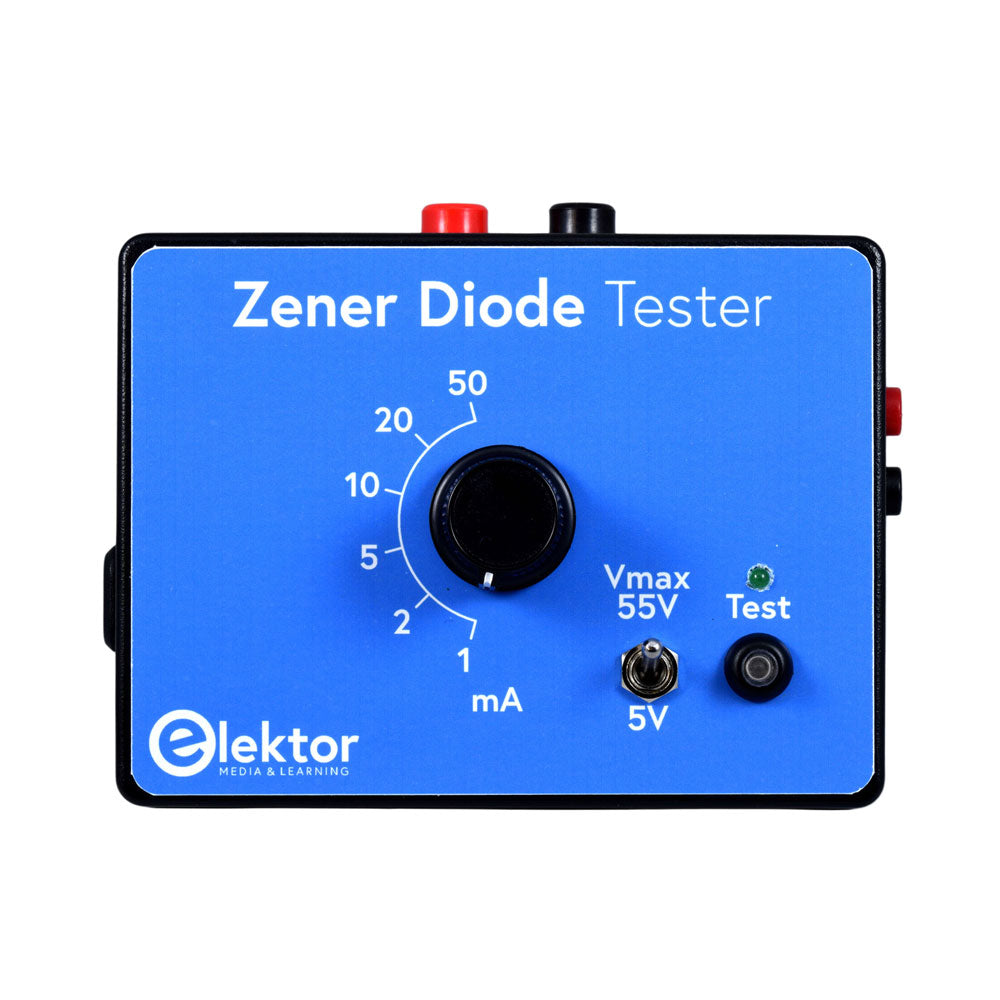

Le testeur de diodes Zener Elektor est essentiellement une source de courant constant commutable par paliers de 1 à 50 mA. Il peut être utilisé pour tester des diodes Zener jusqu’à un maximum de 54 V. Grâce à un convertisseur élévateur de 60 V, l’appareil peut être alimenté par une tension courante de 5 à 12 V.

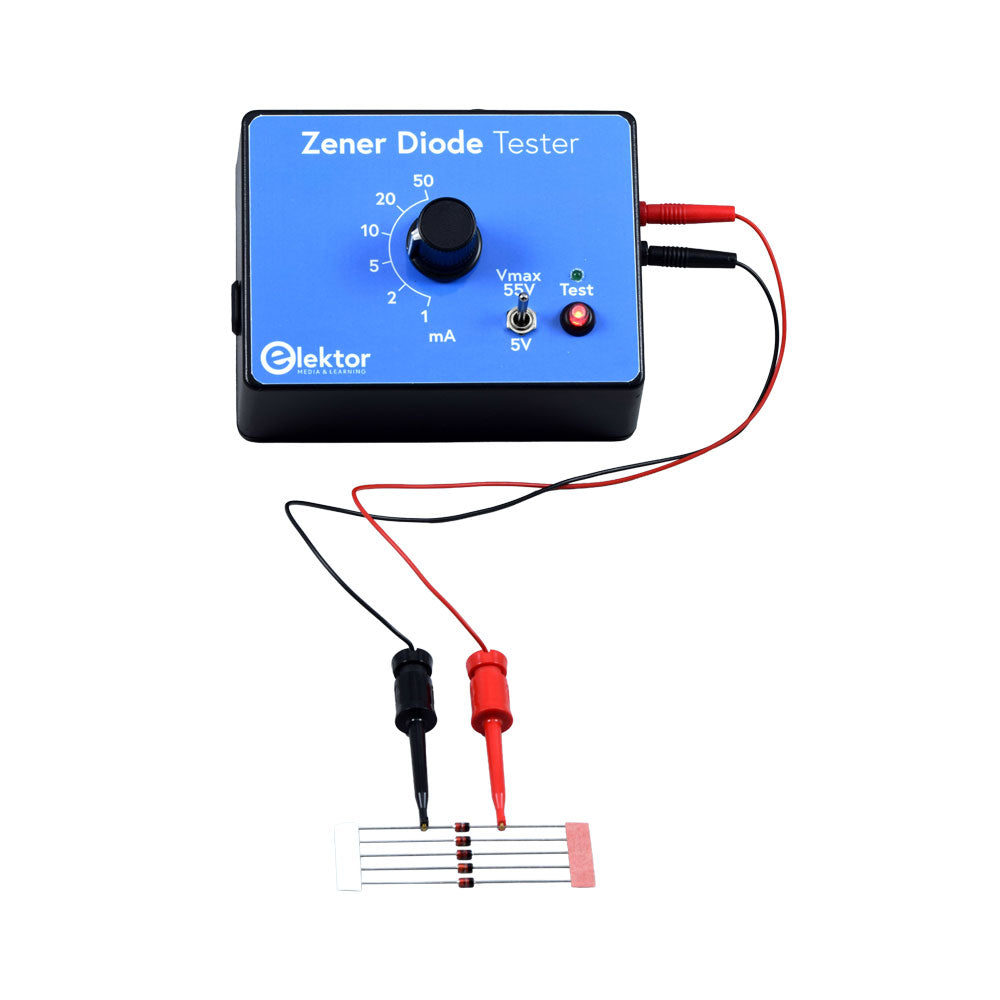

Le principe de ce testeur est simple. Une diode Zener ou un autre DUT (device under test, dispositif sous test, comme une LED) est polarisé par une source de courant réglable. La tension aux bornes du DUT peut être mesurée avec un multimètre. La tension de la plupart des (petites) diodes Zener est spécifiée pour un courant de 5 mA. Selon l’application, la tension à d’autres courants peut également présenter un intérêt. C’est pourquoi six réglages de courant sont disponibles : 1, 2, 5, 10, 20 et 50 mA. Les LED sont souvent spécifiées pour un courant de 20 mA.

Il est possible de tester :

  • Si une diode Zener est défectueuse (court-circuit ou haute impédance).
  • Si une diode Zener présente la bonne tension Zener.
  • Comment une tension Zener évolue avec différents courants.
  • Quelle tension exacte est présente sur une référence de tension intégrée.
  • Si des LED montées en série présentent des différences de luminosité (d’où le courant de 20 mA).
  • Quel est le gain en courant pour différents courants de base dans des transistors (de puissance).

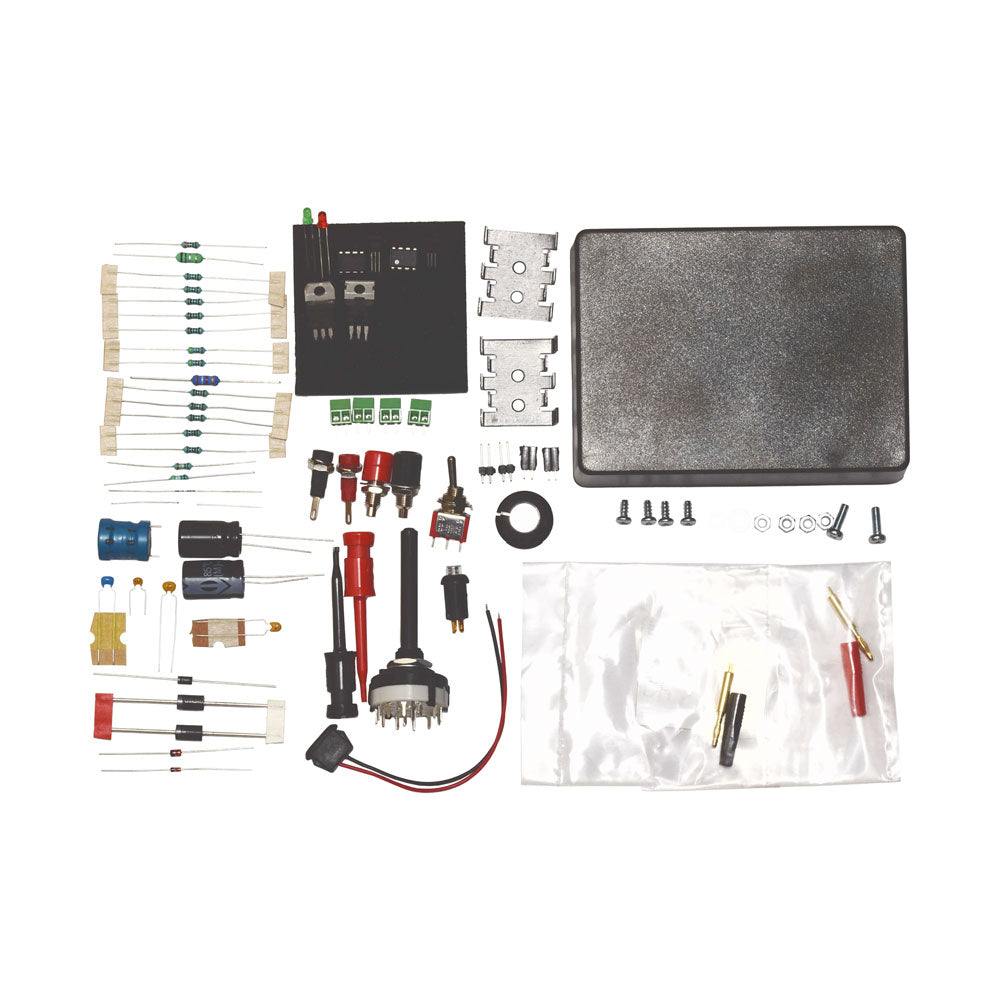

Le kit contient toutes les pièces indiquées dans la nomenclature, y compris le circuit imprimé et le boîtier.

Spécifications

Tension d'alimentation 5…12 V/2 A (USB-C)
Courant d'alimentation (Itest = 50 mA) 1,1 A à 5 V / 412 mA à 12 V
Courants sélectionnables 1, 2, 5, 10, 20 et 50 mA
Tension de test max. >54 V à Itest ≥1 mA
Tension de sortie max. 60 V à Itest = 0 mA
Limite de tension à 5 V 4,5 V à Itest = 1 mA / 5,18 V à Itest = 50 mA
Dimensions du boîtier 110 x 82 x 44 mm
Dimensions du circuit imprimé 105,4 x 67,3 mm

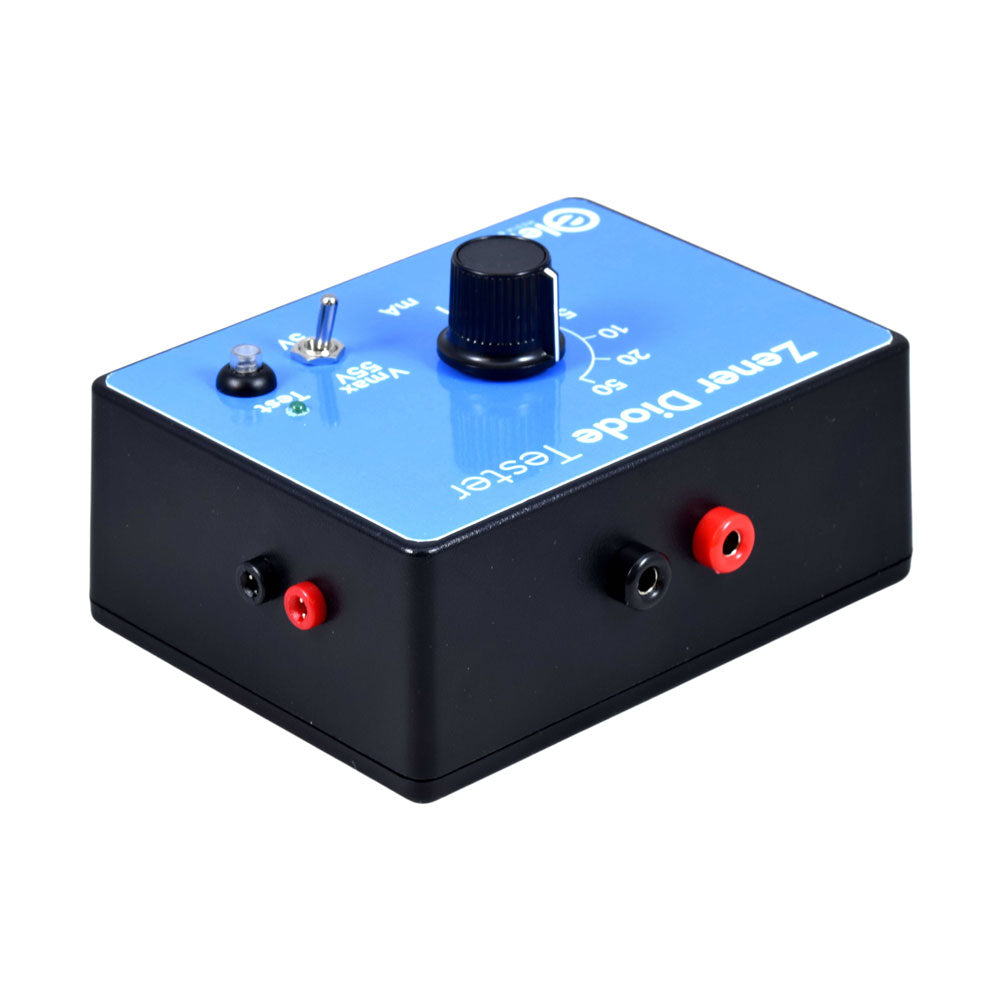

Connexions Douilles banane 4 mm pour multimètre
Douilles banane 2 mm pour pinces de test

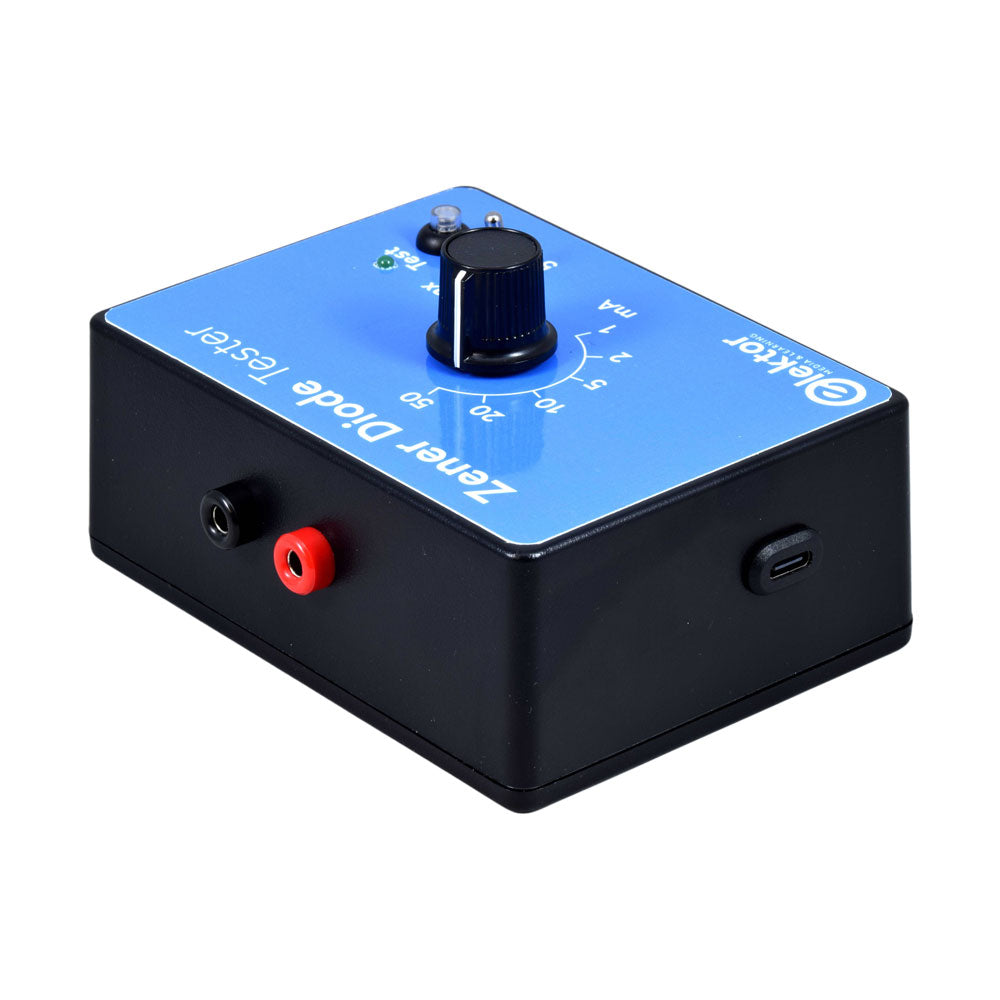

Connecteur USB-C pour l'alimentation

Inclus

Résistances

  • R1 = 3.3 kΩ, 600 mW, 1%
  • R2 = 0.15 Ω, 1 W, 5%, LS 12.7 mm, ø 3.5 mm
  • R3, R8 = 180 Ω, 600 mW, 1%
  • R4, R6, R16 = 1 kΩ, 600 mW, 1%
  • R5, R19 = 47 kΩ, 600 mW, 1%
  • R7 = 3.9 kΩ, 1 W, 5%, LS 12.7 mm, ø 3.5 mm
  • R9, R10, R12 = 10 kΩ, 600 mW, 1%
  • R11, R13 = 100 Ω, 600 mW 1%
  • R14 = 249 Ω, 600 mW, 1%
  • R15 = 499 Ω, 600 mW, 1%
  • R17 = 2.49 kΩ, 250 mW, 1%
  • R18 = 4.99 kΩ, 250 mW, 1%

Condensateurs

  • C1 = 470 uF / 35 V, 20%, Ir = 1.86 A, ø 12.5 mm, LS 5 mm, ESR = 0.038 Ω (Panasonic EEUTP1V471)
  • C2 = 1 uF / 100 V, 10%, X7R, LS 5 mm
  • C3 = 2.2 nF / 50 V, 10%, X7R, LS 5 mm
  • C4, C7 = 100 nF / 100 V, 10%, X7R, LS 5 mm
  • C5 = 100 uF / 100 V, 20%, ø 14 mm max., LS 5 mm
  • C6 = 1 nF / 100 V, 10%, X7R, LS 5 mm

Inducteur

  • L1 = 100 uH, Irms = 2.4 A, Isat = 3.5 A, 0.09 Ω, radial, pitch 2.5/5/10 mm, ø 14 mm max. (Kemet SBC8-101-242)

Semi-conducteurs

  • D1 = MUR120G, DO-41
  • D2, D4 = STPS3150RL, DO-201AD
  • D3 = Z-diode, 18 V, 1.3 W (BZX85C18)
  • D5 = Z-diode, 5.1 V, 0.5 W (1N5231B)
  • LED1 = LED in pushbutton S1
  • LED2 = LED, green, 3 mm
  • IC1 = MC34063, DIP-8
  • IC2 = LM4040BIZ-5.0/NOPB, TO-92 (TO-226AA-3)
  • IC3 = TL051CP, DIP-8
  • T1 = BC327.25, TO-92
  • T2 = STP40NF10L, TO-220
  • T3 = IRF9510PBF, TO-220
  • T4 = 2N7000, TO-92

Autres

  • K1, K2, S1, S3 = 2-way screw terminal block, LS 3.5 mm, max. 1.5 mm²
  • connected to K1 = USB-C socket, 30 V/3 A, chassis mounted, wired, 9 x 16 mm
  • connected to K2 = Banana Connector, 2 mm, Socket, 60 VDC, Panel Mount, red (Multicomp 24.102.1)
  • connected to K2 = Banana Connector, 2 mm, Socket, 60 VDC, Panel Mount, black (Multicomp 24.102.2)
  • Test clip, red, 30 VAC/60 VDC (Hirschmann 931467101)
  • Test clip, black, 30 VAC/60 VDC (Hirschmann 931467100)
  • S1 = Pushbutton, panel mount, SPST-NO, 30 DC/100 mA, with red LED
  • S2 = Rotary Switch, 6 position, 2 pole, 30°, 250 V/150 mA
  • S3 = Toggle switch, panel mount, SPDT, solder lugs, 28 VDC
  • T2, T3 = Heat sink, 15°C/W, FK 214 SA-CB
  • Enclosure Hammond 1591XXSSBK, ABS, 110 x 82 x 44 mm
  • Knob for S2, round shaft 6 mm, ø 21 mm, with indicator line (Multicomp CP-LB21-6-6D)
  • 4 x Self-tapping screw #4-1/4", carbon steel, pan head
  • Banana plug, red, 2 mm, 60 VDC (Multicomp 25.205.1)
  • Banana plug, black, 2 mm, 60 VDC (Multicomp 25.205.2)
  • Banana socket, black 4 mm, panel mount
  • Banana socket, red 4 mm, panel mount
  • for LED1, LED2 = Pin header, 1 x 2, vertical, pitch 2.54 mm
  • for LED1, LED2 = Pin socket, 1 x 2, vertical, pitch 2.54 mm
  • for T2, T3 = M3 screw, 10 mm, steel, pan head
  • 2 x M3 washer, plain, steel
  • 4 x M3 nut
  • for IC1, IC3 = DIP-8 socket
  • Wire, black, 0.25 mm² (24 AWG), stranded 14 x 0.15 mm, 1 m
  • Wire, red, 0.25 mm² (24 AWG), stranded 14 x 0.15 mm, 1 m
  • PCB 250772-1 v1.1
