ESP32-C3-DevKitM-1

  • MarqueEspressif

Description

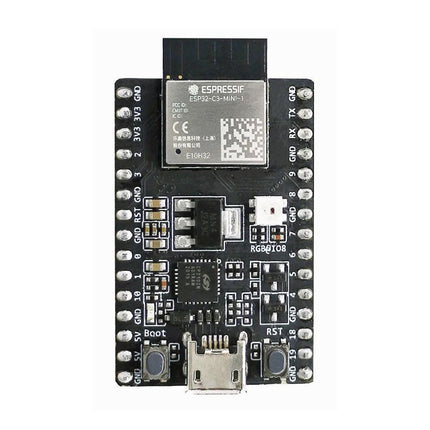

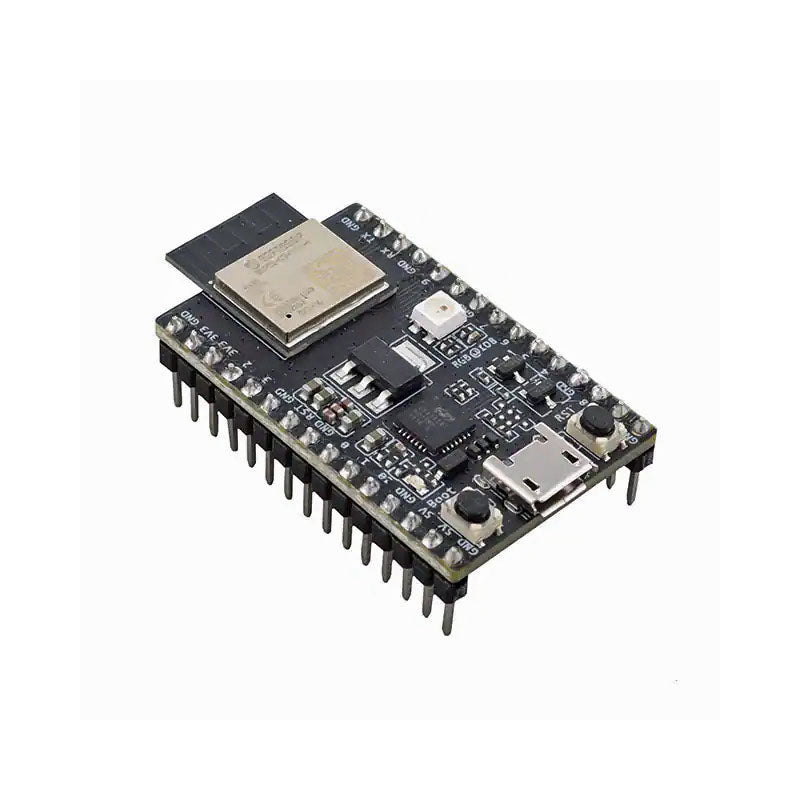

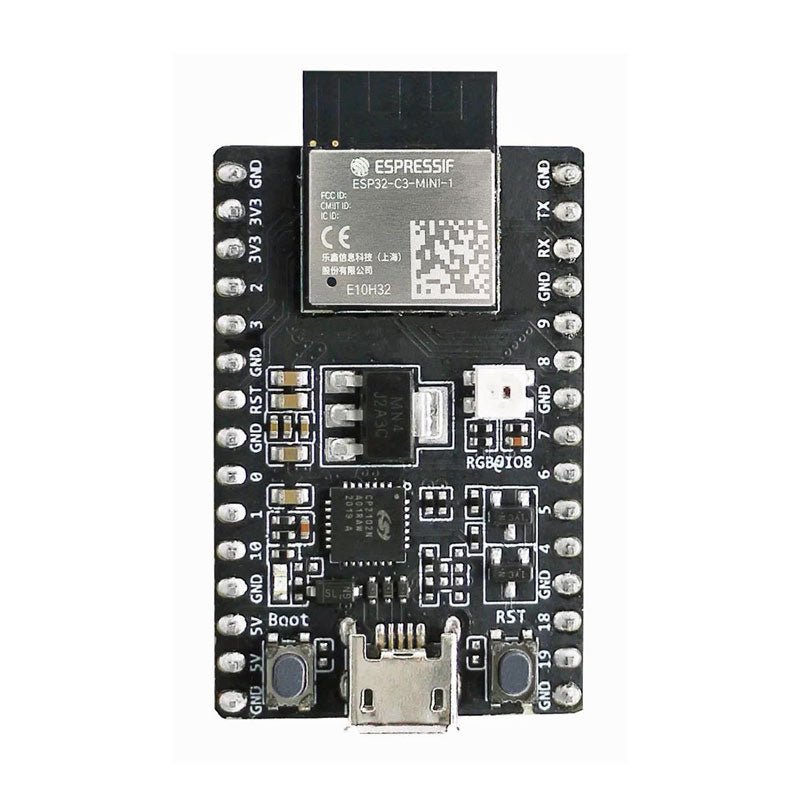

ESP32-C3-DevKitM-1 est une carte de développement d'entrée de gamme basée sur l'ESP32-C3-MINI-1, un module nommé pour sa petite taille. Cette carte intègre des fonctions Wi-Fi et Bluetooth LE complètes.

La plupart des broches d'E/S du module ESP32-C3-MINI-1 sont réparties sur les connecteurs des deux côtés de la carte pour faciliter l'interfaçage. Les développeurs peuvent soit connecter les périphériques avec des fils de liaison, soit monter l'ESP32-C3-DevKitM-1 sur une plaque d’expérimentation.

Caractéristiques

ESP32-C3-MINI-1 L'ESP32-C3-MINI-1 est un module polyvalent Wi-Fi et Bluetooth LE, livré avec une antenne sur circuit imprimé. Au cœur de ce module se trouve la puce ESP32-C3FN4, qui intègre une mémoire flash de 4 Mo. La flash étant intégrée à la puce ESP32-C3FN4 plutôt qu'au module, le module ESP32-C3-MINI-1 est plus petit.
5 V à 3,3 V LDO Régulateur de tension qui convertit une alimentation de 5 V en une tension de 3,3 V.
5 V LED de mise sous tension S'allume lorsque l'alimentation USB est connectée à la carte.

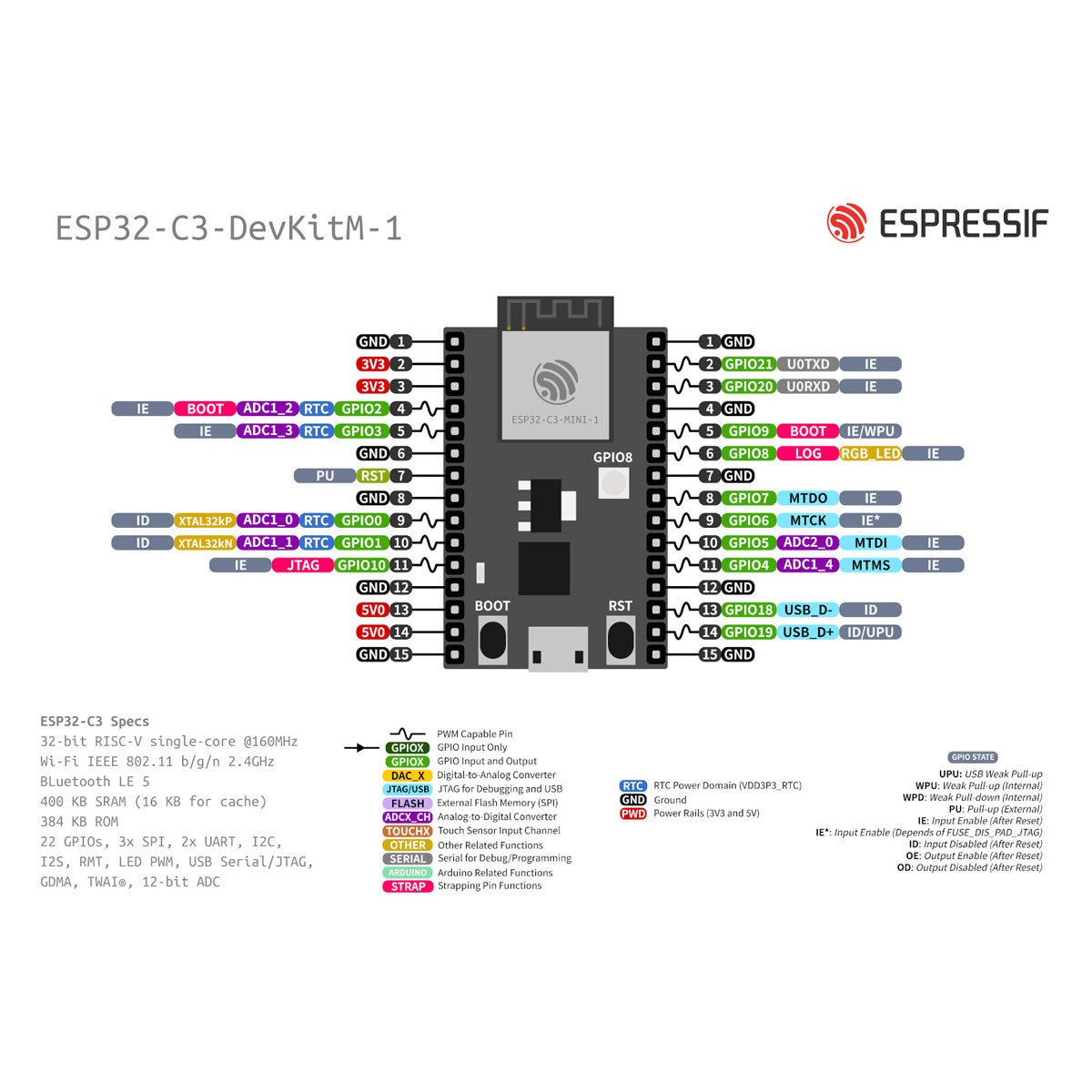

Tête de broche Toutes les broches GPIO disponibles (à l'exception du bus SPI pour la flash) sont réparties sur les connecteurs d’extension de la carte. Pour plus de détails, veuillez consulter le bloc d'en-tête.
Bouton Boot Bouton de téléchargement. En maintenant la touche Boot enfoncée, puis en appuyant sur Reset, vous passez en mode de téléchargement de micrologiciel pour télécharger le micrologiciel via le port série.
Port Micro-USB Interface USB. Alimentation de la carte ainsi que de l'interface de communication entre un ordinateur et la puce ESP32-C3FN4.
Bouton de réinitialisation Appuyez sur ce bouton pour redémarrer le module.
Pont USB/UART Une seule puce de pont USB-UART fournit des taux de transfert allant jusqu'à 3 Mbps.
LED RVB LED RVB adressable, pilotée par GPIO 8.

Téléchargements

Fiche produit

ESP32-C3-DevKitM-1 est une carte de développement d'entrée de gamme basée sur l'ESP32-C3-MINI-1, un module nommé pour sa petite taille. Cette... Lire la suite

€ 19,95 TVA incluse
Membres € 17,96

      Détails

      SKU : 20324
      EAN : 4064161197869

      Description

      ESP32-C3-DevKitM-1 est une carte de développement d'entrée de gamme basée sur l'ESP32-C3-MINI-1, un module nommé pour sa petite taille. Cette carte intègre des fonctions Wi-Fi et Bluetooth LE complètes.

      La plupart des broches d'E/S du module ESP32-C3-MINI-1 sont réparties sur les connecteurs des deux côtés de la carte pour faciliter l'interfaçage. Les développeurs peuvent soit connecter les périphériques avec des fils de liaison, soit monter l'ESP32-C3-DevKitM-1 sur une plaque d’expérimentation.

      Caractéristiques

      ESP32-C3-MINI-1 L'ESP32-C3-MINI-1 est un module polyvalent Wi-Fi et Bluetooth LE, livré avec une antenne sur circuit imprimé. Au cœur de ce module se trouve la puce ESP32-C3FN4, qui intègre une mémoire flash de 4 Mo. La flash étant intégrée à la puce ESP32-C3FN4 plutôt qu'au module, le module ESP32-C3-MINI-1 est plus petit.
      5 V à 3,3 V LDO Régulateur de tension qui convertit une alimentation de 5 V en une tension de 3,3 V.
      5 V LED de mise sous tension S'allume lorsque l'alimentation USB est connectée à la carte.
      Tête de broche Toutes les broches GPIO disponibles (à l'exception du bus SPI pour la flash) sont réparties sur les connecteurs d’extension de la carte. Pour plus de détails, veuillez consulter le bloc d'en-tête.
      Bouton Boot Bouton de téléchargement. En maintenant la touche Boot enfoncée, puis en appuyant sur Reset, vous passez en mode de téléchargement de micrologiciel pour télécharger le micrologiciel via le port série.
      Port Micro-USB Interface USB. Alimentation de la carte ainsi que de l'interface de communication entre un ordinateur et la puce ESP32-C3FN4.
      Bouton de réinitialisation Appuyez sur ce bouton pour redémarrer le module.
      Pont USB/UART Une seule puce de pont USB-UART fournit des taux de transfert allant jusqu'à 3 Mbps.
      LED RVB LED RVB adressable, pilotée par GPIO 8.

      Téléchargements
