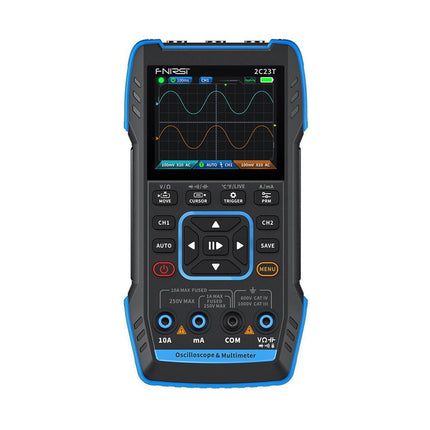

FNIRSI 2C23T (3-en-1) Oscilloscope à 2 canaux (10 MHz) + Multimètre + Générateur de signaux

Description

Le FNIRSI 2C23T est un oscilloscope numérique double canal 3-en-1 entièrement fonctionnel et très pratique avec un écran LCD haute résolution de 2,8 pouces (320 x 240 pixels) conçu pour le secteur de la maintenance et du développement.

Cet appareil est équipé de 3 fonctions principales : oscilloscope, multimètre et générateur de signaux.

L'oscilloscope dispose d'une architecture matérielle FPGA+MCU+ADC avec un taux d'échantillonnage de 50 MS/s, une bande passante analogique de 10 MHz et un module de protection haute tension intégré qui prend en charge la mesure de tensions de crête de ±400 V maximum.

Le multimètre a une valeur RMS à 4 chiffres de 10000 points et prend en charge les mesures de tension et de courant AC/DC, ainsi que les fonctions de mesure de capacité, de résistance, de diode, marche/arrêt et autres.

Équipé d'un générateur de signaux de fonction DDS intégré, il peut produire 7 types de signaux de fonction, avec une sortie maximale de 2 MHz pour tous les signaux et un pas de 1 Hz ; la fréquence de sortie, l'amplitude et le rapport cyclique sont réglables.

La batterie au lithium rechargeable intégrée de 3000 mAh atteint une autonomie en veille allant jusqu'à 6 heures.

Caractéristiques

  • Oscilloscope 2 voies
  • Bande passante de 10 MHz
  • Taux d'échantillonnage en temps réel de 50 MS/s
  • 7 formes d'onde de signal
  • 10000 points
  • Écran couleur HD de 2,8 pouces (320 x 240 pixels)
  • Dimensions : 167 x 89 x 35 mm
  • Poids : 300g

Spécifications

Oscilloscope

  • Double canal, bande passante 2x 10 MHz, taux d'échantillonnage en temps réel de 50 MS/s
  • Tension maximale mesurée : ±400 V
  • Architecture matérielle haute performance FPGA+ADC+MCU, capturant les détails de la forme d'onde sans perte
  • Equipé de fonctions de déclenchement complètes (auto, simple, normal)
  • Équipé d'un réglage automatique efficace, la forme d'onde mesurée peut être affichée sans réglage compliqué
  • Enregistrez des captures d'écran de forme d'onde, prend en charge l'exportation d'images vers un ordinateur, facilite l'analyse de forme d'onde secondaire

Multimètre

  • Entier 4 bits, comptage 9999, mesure True RMS
  • Identification de la tension, du courant, de la capacité, de la résistance, de la diode, du fil marche/arrêt et du fil sous tension zéro
  • Tension d'entrée maximale : AC 750 V, DC 1000 V
  • Gamme automatique, anti-brûlure intelligente
  • Conservation des données, affichage numérique à écran couleur

Générateur de signal

  • 7 formes d'onde de signal : onde sinusoïdale, onde carrée, onde triangulaire, onde complète, demi-onde, onde sonore, DC
  • Fréquence de sortie : 1 Hz-2 MHz
  • Amplitude de sortie : 0,1-3,3 V
  • Cycle de service de sortie : 0-100%

Inclus

  • 1x FNIRSI 2C23T Oscilloscope 2 voies (3-en-1)
  • 1x Sondes d'oscilloscope P6100 (10X)
  • 1x Sonde multimètre
  • 1x Sonde à pince crocodile
  • 1x Câble de chargement USB-C
  • 1x Manuel original de la FNIRSI (anglais, allemand, espagnol, portugais, russe, chinois)
  • 1x Manuel Elektor (anglais, français, allemand, néerlandais)

Téléchargements


Fiche produit

Le FNIRSI 2C23T est un oscilloscope numérique double canal 3-en-1 entièrement fonctionnel et très pratique avec un écran LCD haute... Lire la suite

€ 94,95€ 74,95 TVA incluse
Membres identique

      Détails

      SKU : 20717
      EAN : 020717
      Langue : English, Deutsch, Français, Nederlands
      Pages : 126 (Elektor Manual)
      Format : 14.8 x 21 cm (Paperback)

      Description

      Le FNIRSI 2C23T est un oscilloscope numérique double canal 3-en-1 entièrement fonctionnel et très pratique avec un écran LCD haute résolution de 2,8 pouces (320 x 240 pixels) conçu pour le secteur de la maintenance et du développement.

      Cet appareil est équipé de 3 fonctions principales : oscilloscope, multimètre et générateur de signaux.

      L'oscilloscope dispose d'une architecture matérielle FPGA+MCU+ADC avec un taux d'échantillonnage de 50 MS/s, une bande passante analogique de 10 MHz et un module de protection haute tension intégré qui prend en charge la mesure de tensions de crête de ±400 V maximum.

      Le multimètre a une valeur RMS à 4 chiffres de 10000 points et prend en charge les mesures de tension et de courant AC/DC, ainsi que les fonctions de mesure de capacité, de résistance, de diode, marche/arrêt et autres.

      Équipé d'un générateur de signaux de fonction DDS intégré, il peut produire 7 types de signaux de fonction, avec une sortie maximale de 2 MHz pour tous les signaux et un pas de 1 Hz ; la fréquence de sortie, l'amplitude et le rapport cyclique sont réglables.

      La batterie au lithium rechargeable intégrée de 3000 mAh atteint une autonomie en veille allant jusqu'à 6 heures.

      Caractéristiques

      • Oscilloscope 2 voies
      • Bande passante de 10 MHz
      • Taux d'échantillonnage en temps réel de 50 MS/s
      • 7 formes d'onde de signal
      • 10000 points
      • Écran couleur HD de 2,8 pouces (320 x 240 pixels)
      • Dimensions : 167 x 89 x 35 mm
      • Poids : 300g

      Spécifications

      Oscilloscope

      • Double canal, bande passante 2x 10 MHz, taux d'échantillonnage en temps réel de 50 MS/s
      • Tension maximale mesurée : ±400 V
      • Architecture matérielle haute performance FPGA+ADC+MCU, capturant les détails de la forme d'onde sans perte
      • Equipé de fonctions de déclenchement complètes (auto, simple, normal)
      • Équipé d'un réglage automatique efficace, la forme d'onde mesurée peut être affichée sans réglage compliqué
      • Enregistrez des captures d'écran de forme d'onde, prend en charge l'exportation d'images vers un ordinateur, facilite l'analyse de forme d'onde secondaire

      Multimètre

      • Entier 4 bits, comptage 9999, mesure True RMS
      • Identification de la tension, du courant, de la capacité, de la résistance, de la diode, du fil marche/arrêt et du fil sous tension zéro
      • Tension d'entrée maximale : AC 750 V, DC 1000 V
      • Gamme automatique, anti-brûlure intelligente
      • Conservation des données, affichage numérique à écran couleur

      Générateur de signal

      • 7 formes d'onde de signal : onde sinusoïdale, onde carrée, onde triangulaire, onde complète, demi-onde, onde sonore, DC
      • Fréquence de sortie : 1 Hz-2 MHz
      • Amplitude de sortie : 0,1-3,3 V
      • Cycle de service de sortie : 0-100%

      Inclus

      • 1x FNIRSI 2C23T Oscilloscope 2 voies (3-en-1)
      • 1x Sondes d'oscilloscope P6100 (10X)
      • 1x Sonde multimètre
      • 1x Sonde à pince crocodile
      • 1x Câble de chargement USB-C
      • 1x Manuel original de la FNIRSI (anglais, allemand, espagnol, portugais, russe, chinois)
      • 1x Manuel Elektor (anglais, français, allemand, néerlandais)

      Téléchargements


      Customer Reviews

      Based on 8 reviews
      63%
      (5)
      13%
      (1)
      25%
      (2)
      0%
      (0)
      0%
      (0)
      K
      Knut H.
      Fnirsi

      Ware TOP !! Lieferung sehr schnell.

      E
      Eloise B.
      Excellent 3 en 1

      Acheté pour tester des appareils hi fi d'occasion chez les vendeurs.
      Il fait le job: générateur basique mais suffisant; il sort un signal de 0V à Vp (composante DC). On peut connecter directement des câbles RCA via adaptateur BNC (v photo). Les menus ne sont pas vraiment intuitifs comme pour les curseurs zoom.
      Le multimètre fonctionne bien; en particulier pour le dépannage le test continuité est très rapide (bip) et indication de résistance. Je n ai pas vérifié la précision mais pas de doute en multimètre.
      En oscillo, la bande passante n'est pas linéaire aux HF mais bien suffisante en BF.
      Il est livré avec une seule sonde x1-x10 mais j'en possédait de similaires.
      Durée de charge/décharge acceptable et pratique (pas besoin de piles, souvent à plat)
      Clavier agréable, finition (plastique) de qualité et coins assez bien protégés. Sécurité: attention que la masse BNC n'est pas protégée des contacts et connectée à la croco ainsi que la borne -. Excellent rapport qualité prix, une amélioration serait un meilleur firmware (utilisation plus conviviale) il deviendrait alors une référence dans ce genre de produit. Très satisfaite !

      C
      Christian R.
      Trés bon produit

      Multimètre précis (Comparaison avec mon vieux et fiable Metrix).
      Fonction Oscillo/générateur trés pratique pour prototyper avec des micro-controleurs.
      Trés bon rapport qualité/prix.

      J
      Jp B.
      Très bon produit

      Très bon rapport qualité prix

      C
      Clemens
      Fine versatile instrument

      Excellent instrument for the price. Sure it is possible to use the signalgenerator and oscilloscope simultaneously. You can switch between the two to change settings and see the results from the generator on the scope (by probe or a bnc cable). An instrument with many convenient functions, for instance the highly automated multimeter. Richly equipped with accessories, especially considering the price.

      A
      A.E.M. v.d.V.
      Interesting instrument

      I have this instrument now two weeks. It arrived with only one oscilloscope probe, so that makes it less usable. I had contact with Elektor and they had more complaints about this. Still waiting for a solution.
      In the meantime I tested the functions, they look OK except the oscilloscope part. Channel 1 is working well, but Channel 2 seems to have a software problem. As soon as a timebase of lower than 100ms is used, the Vavg and Vpp seem to be reversed.
      For example when 5VDC is introduced to the probe with settings 2V, x10DC and 50ms(or lower) and the probe on x10, the graphics are OK, but the Vavg shows 2.56V and the Vpp 5.38V
      Channel 1 shows with the same settings Vavg 5.02 and Vpp 0.15V and that is correct. When applying a waveform, frequency indications are correct on both channels.
      Have to test a little more for the rest of the functions.
      The idea of this instrument is great, but the bugs need to be fixed.

      A
      Andy S.

      It's ok, but not that intuitive, (or described in the English manual), in terms of changing the measurement range on the oscilloscope.

      A
      Armin S.
      handliches Kombigerät mit Schwächen

      Das FNIRSI 2C23T macht einen wertigen Eindruck. Die Bedienung ist auch ohne Handbuch nachvollziehbar.
      Was mir aufgefallen ist:
      Die Temperaturmessung ist nicht beschrieben, wahrscheinlich TE Typ K. Leider ist hier nicht der Standard-Buchsenabstand vorhanden, so daß mit Bananenstecker angeschlossen werden muß. Die Genauigkeit der Temperaturmessung ist schon bei erhöhter Raumtemperatur gering.
      Die Oszi-Buchsen liegen so tief, daß sich die Sondenanschlüsse schlecht einrasten lassen.
      Im Oszi-Betrieb arbeitet die automatische Triggerung holprig. Bei Kanal 1 werden auch ohne angeschlossene Sonde bei geringer Zeiteinstellung im größten Spannungsbereich Vpp Werte von ca. 10V angezeigt.
      Der elektor Bild-upload hat in der Bewertung nicht reagiert.
