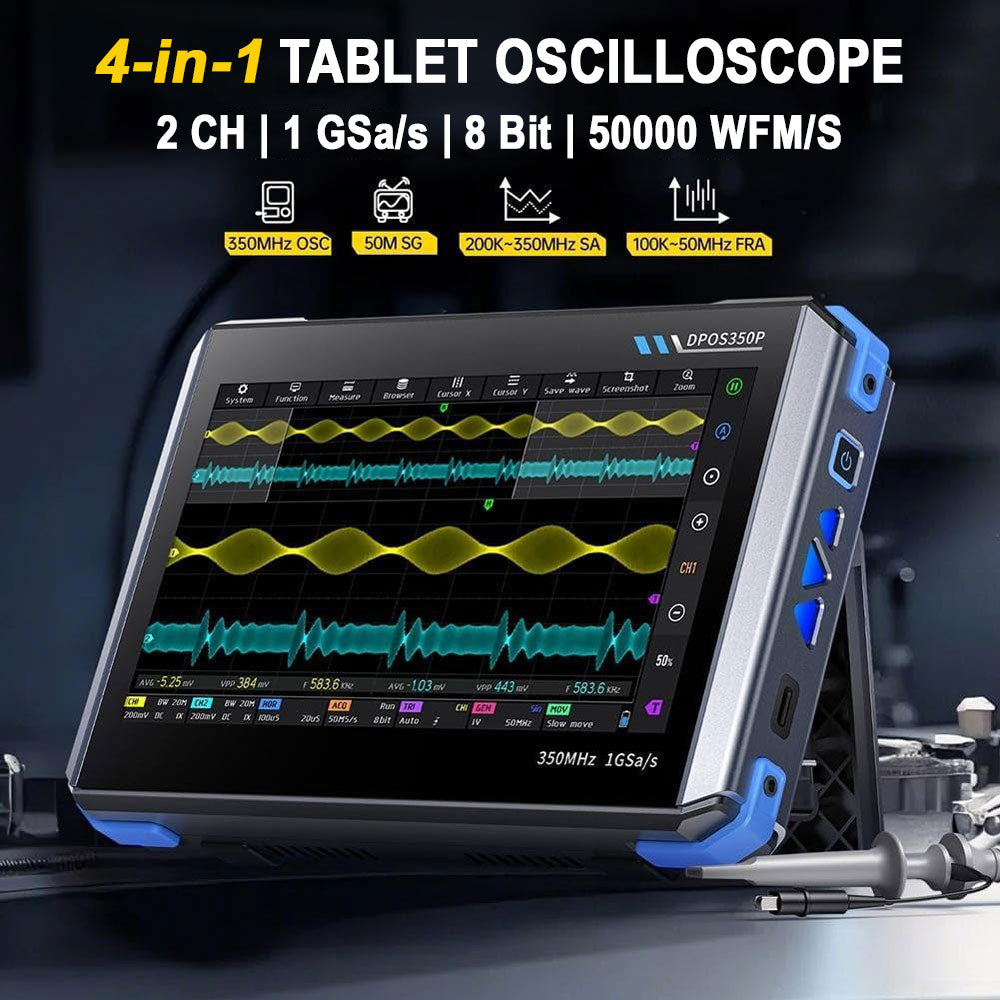

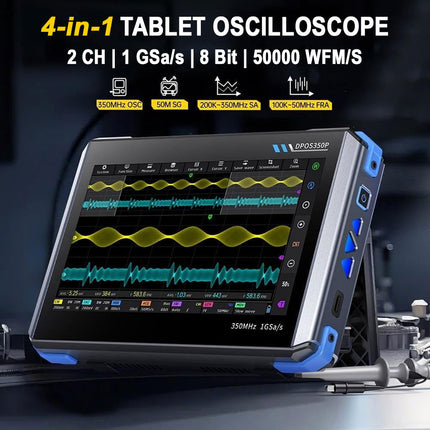

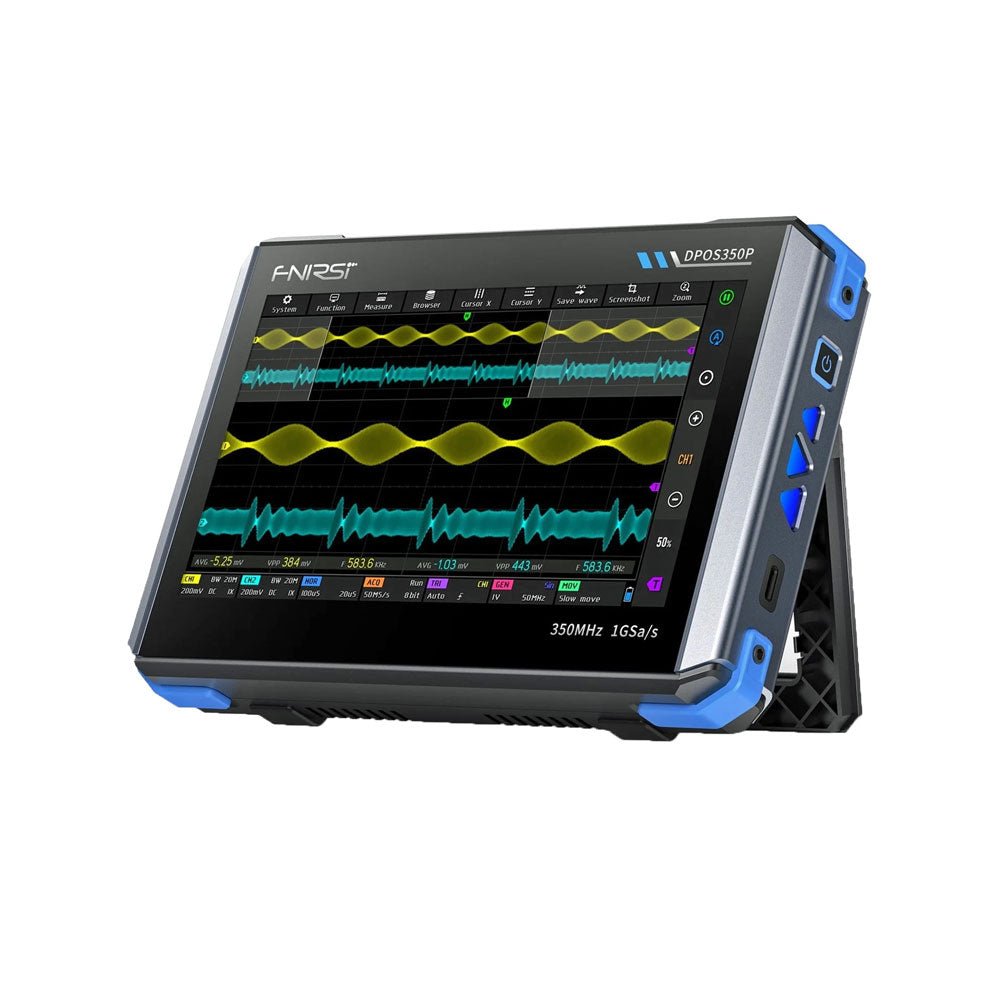

FNIRSI DPOS350P (4-en-1) Oscilloscope tablette à 2 canaux (350 MHz) + Générateur de signaux + Analyseur de réponse en fréquence + Analyseur de spectre

Description

2 canaux • 350 MHz • 1 Géch/s • 50000 wfm/s • Écran tactile de 7 pouces

Le FNIRSI DPOS350P est un appareil 4-en-1 élégant et puissant sous forme de tablette ! Cet appareil compact et portable offre des fonctionnalités avancées : il combine un oscilloscope à 2 canaux (350 MHz), un générateur de signaux (50 MHz), un analyseur de réponse en fréquence (50 MHz) et un analyseur de spectre (200 kHz–350 MHz), le tout dans un seul appareil.

Que vous soyez en R&D, en dépannage ou en tests sur le terrain, le DPOS350P vous offre les outils nécessaires pour mesurer, générer, analyser et visualiser des signaux électroniques avec précision et clarté. Son écran tactile haute résolution réactif et ses commandes intuitives rendent l'analyse des signaux rapide, flexible et efficace.

Caractéristiques

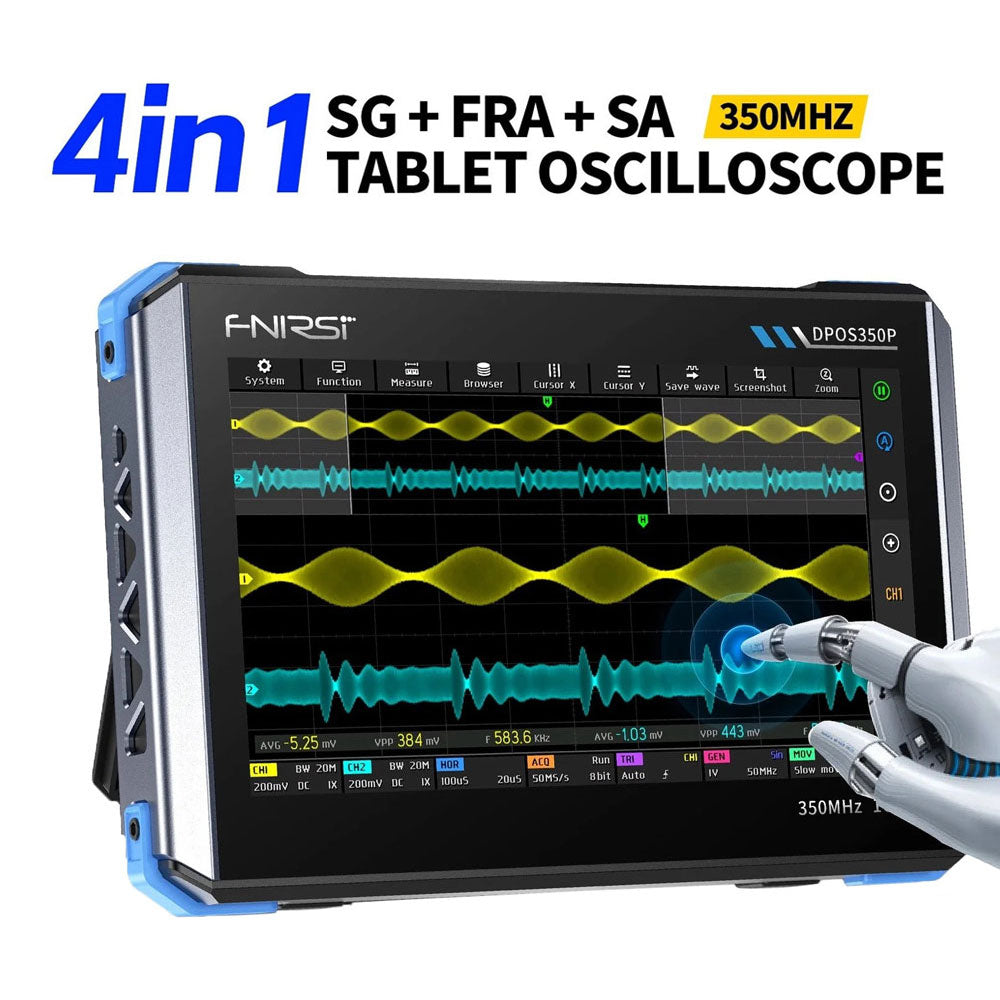

  • Intégration multifonction puissante
    • Oscilloscope 2 canaux 350 MHz avec échantillonnage en temps réel de 1 Géch/s
    • Générateur de signaux 50 MHz avec 14 formes d'onde standard et personnalisées
    • Analyseur de spectre (200 kHz–350 MHz) : Parfait pour les interférences électromagnétiques, RF et Tests HF
    • Analyseur de réponse en fréquence (ARF) jusqu'à 50 MHz
  • Capture de forme d'onde haute performance
    • Fréquence de rafraîchissement de 50000 wfm/s pour une clarté du signal en temps réel
    • Bande passante de 350 MHz (mode monocanal)
    • Détecte les anomalies rares et à faible probabilité
  • Affichage net et Fonctionnement fluide
    • Écran tactile IPS 7" (résolution 1024 x 600)
    • Basculement entre l'affichage des niveaux de gris et de la température de couleur
    • Facilité d'utilisation dans divers environnements de test
  • Fiable, protégé et charge rapide
    • Protection haute tension jusqu'à 400 V

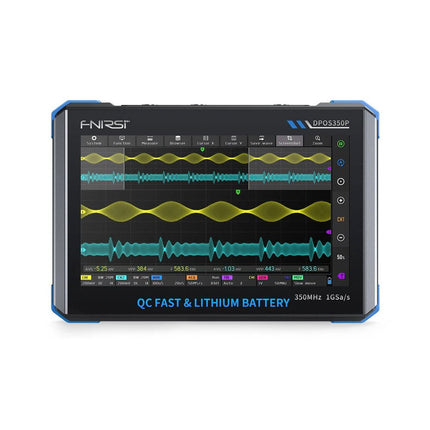

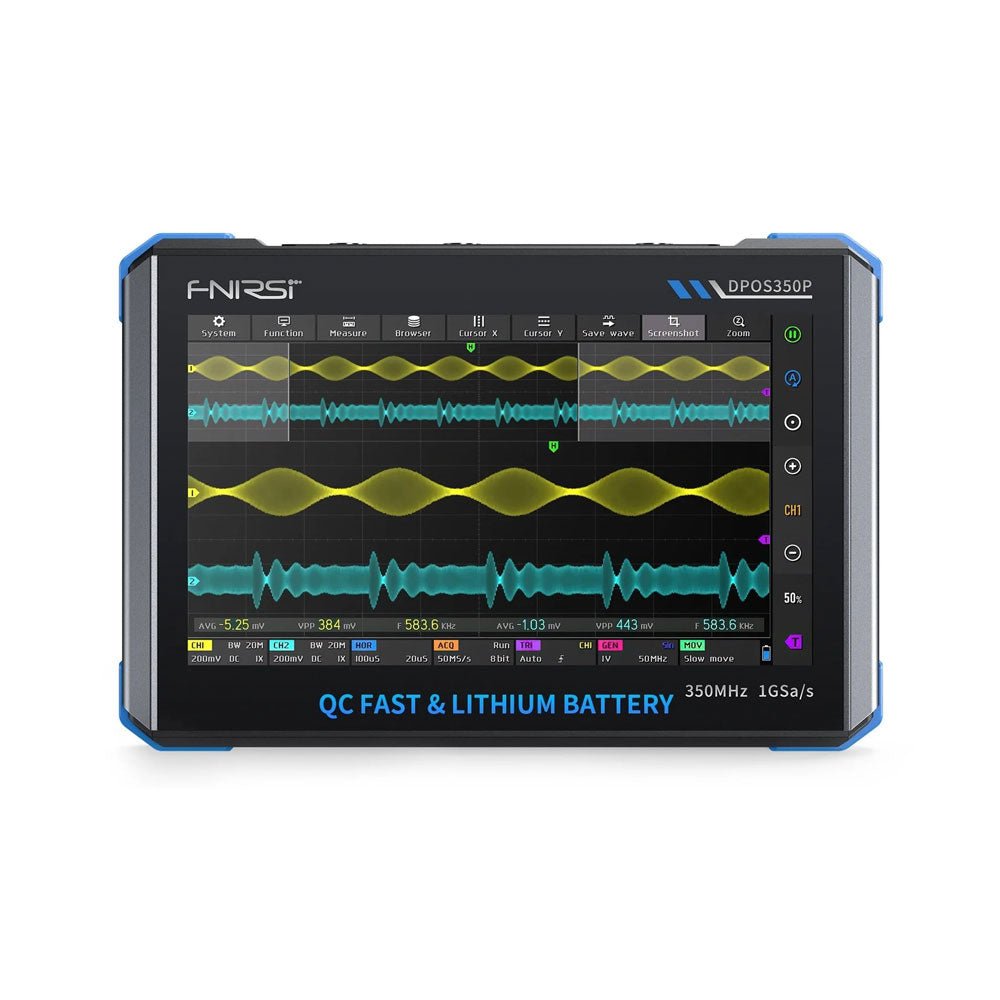

    • Charge rapide avec QC 18 W (charge complète en 2 heures)
    • Conçu pour un fonctionnement stable à long terme
  • Stockage et exportation des données
    • Enregistrement jusqu'à 500 enregistrements de formes d'onde + 90 captures d'écran
    • Exportation USB pour faciliter la création de rapports et l'analyse hors ligne

Spécifications

Général
Écran 7 pouces (IPS plein angle de vision)
Résolution 1024 x 600 pixels
Mode interaction Écran tactile capacitif
Consommation totale 10 W
Configuration à la mise sous tension 5 préréglages
Chargement QC 18 W, 12 V/1,5 A (USB-C)
Batterie Batterie au lithium 3,7 V, 8000 mAh
Autonomie de la batterie Environ 3 heures en fonctionnement, 5 heures en veille
Dissipation thermique Refroidissement par air
Interface d'extension Port de données USB
Arrêt automatique 15 à 60 minutes / arrêt
Mise à jour du micrologiciel Prise en charge de la mise à niveau des images ISO
Langues Anglais / Portugais / Russe / Chinois
Dimensions 190 x 128 x 37 mm
Oscilloscope
Voies analogiques 2

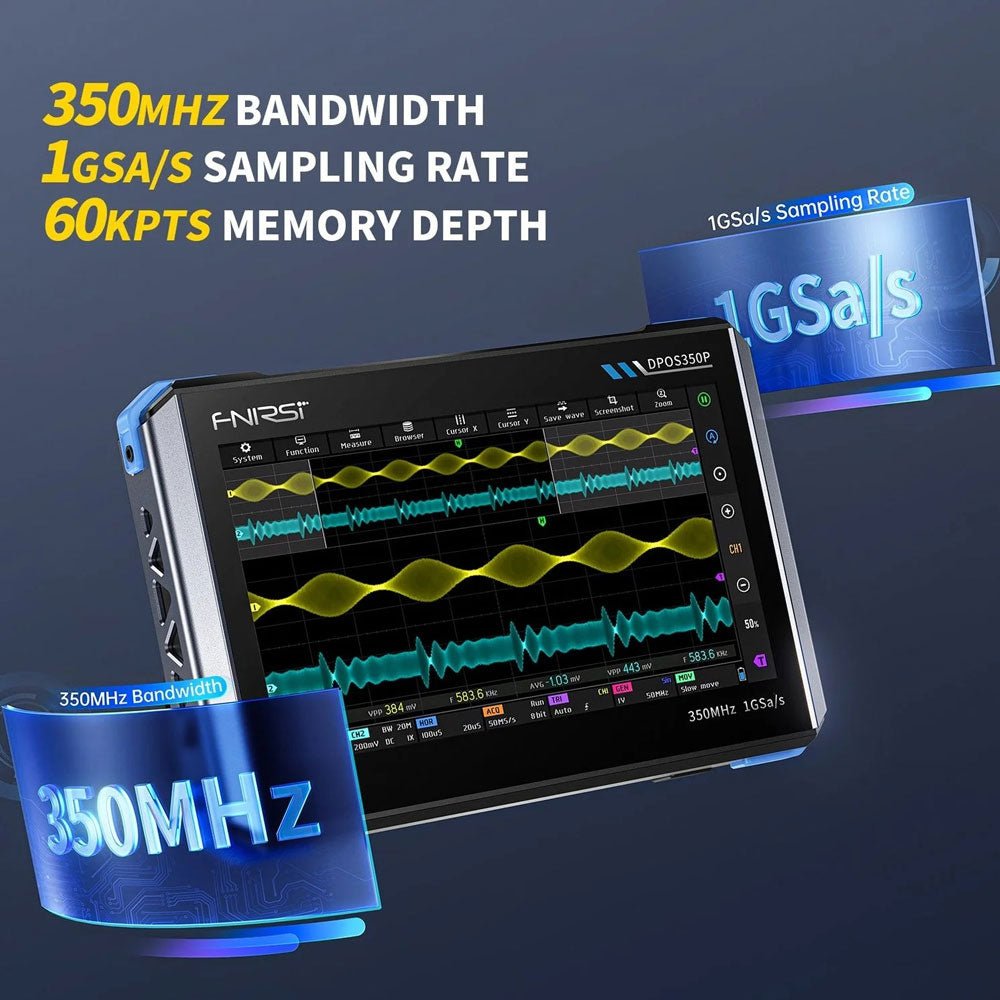

Bande passante analogique 350 MHz
Temps de montée 1 ns
Fréquence d'échantillonnage en temps réel 1 Géch/s
Profondeur mémoire 60 Kpts
Impédance d'entrée 1 MΩ / 14PF
Plage de base de temps 5 ns ~ 50 s
Base de temps de défilement 50 ms ~ 50 s
Sensibilité verticale 2 mV ~ 20 V (1X)
Plage verticale 16 mV ~ 160 V (1X)
Précision CC ±2%
Temps Précision ±0,01%
Couplage d'entrée CC / CA
Atténuation de la sonde 1X / 10X / 100X
Limite de bande passante matérielle 150 Mbit/s / 20 Mbit/s
Mode haute résolution 8 bits ~ 16 bits
Mesures de paramètres 12 types
Mesure du curseur Temps, période, fréquence, niveau, tension
Détection du déclencheur Déclenchement numérique
Canal de déclenchement CH1 / CH2
Mode de déclenchement Auto / Simple / Normal
Front de déclenchement Rising edge / Falling edge
Suppression du déclencheur L1 ~ L3
Niveau de déclenchement Manuel / automatique 10% ~ 90%
Stockage de captures d'écran 90 images
Stockage de formes d'onde 500 groupes
Grille d'arrière-plan Afficher / Masquer
Mouvement de la forme d'onde Réglage grossier / réglage fin
Protection contre les surtensions Tension de tenue 400 V
Luminosité de la forme d'onde Réglable
Affichage FFT simple Oui
Fluorescence numérique Oui
Affichage de la température de couleur Oui
Mode X-Y Oui
Base de temps ZOOM Oui
Réglage automatique par simple pression sur une touche Oui
Remise à zéro par simple pression sur une touche Oui
Navigateur de données Oui
Générateur de signaux
Types de formes d'onde 14 fonctions standard + forme d'onde capturée
Fréquence 0 à 50 MHz (onde sinusoïdale uniquement, autres formes d'onde jusqu'à 10M/5M/3M)
Amplitude 0 à 5 VPP
Décalage -2,5 V à +2,5 V
Utilité Cycle 0,1~99,9%
Résolution en fréquence 1 Hz
Résolution en amplitude 1 mV
Résolution du décalage 1 mV
Résolution du rapport cyclique 0,1%
Forme d'onde capturée personnalisable 500 groupes
Analyseur de réponse en fréquence (ARF)
Fréquence du signal d'excitation 100 Hz ~ 50 MHz
Amplitude du signal d'excitation 0~5 VPP
Décalage du signal d'excitation -2,5 V ~ +2,5 V
Nombre de fréquences d'excitation 20~500
Mesure du curseur Fréquence / gain / Phase
Mode de fonctionnement Simple / cyclique
Calibrage du système Oui
Analyseur de spectre
Méthode de conversion FFT
Longueur FFT 4K ~ 32K
Gamme de fréquences 200 KHz ~ 350 MHz
Plage de niveaux -60 dBmV ~ +260 dBmV
Mesure du curseur Fréquence / amplitude
Paramètre de marquage Harmoniques d'énergie maximale
Graphique en cascade Oui
Graphique en cascade 3D Oui
Ajustement automatique Oui
Calibrage du système Oui

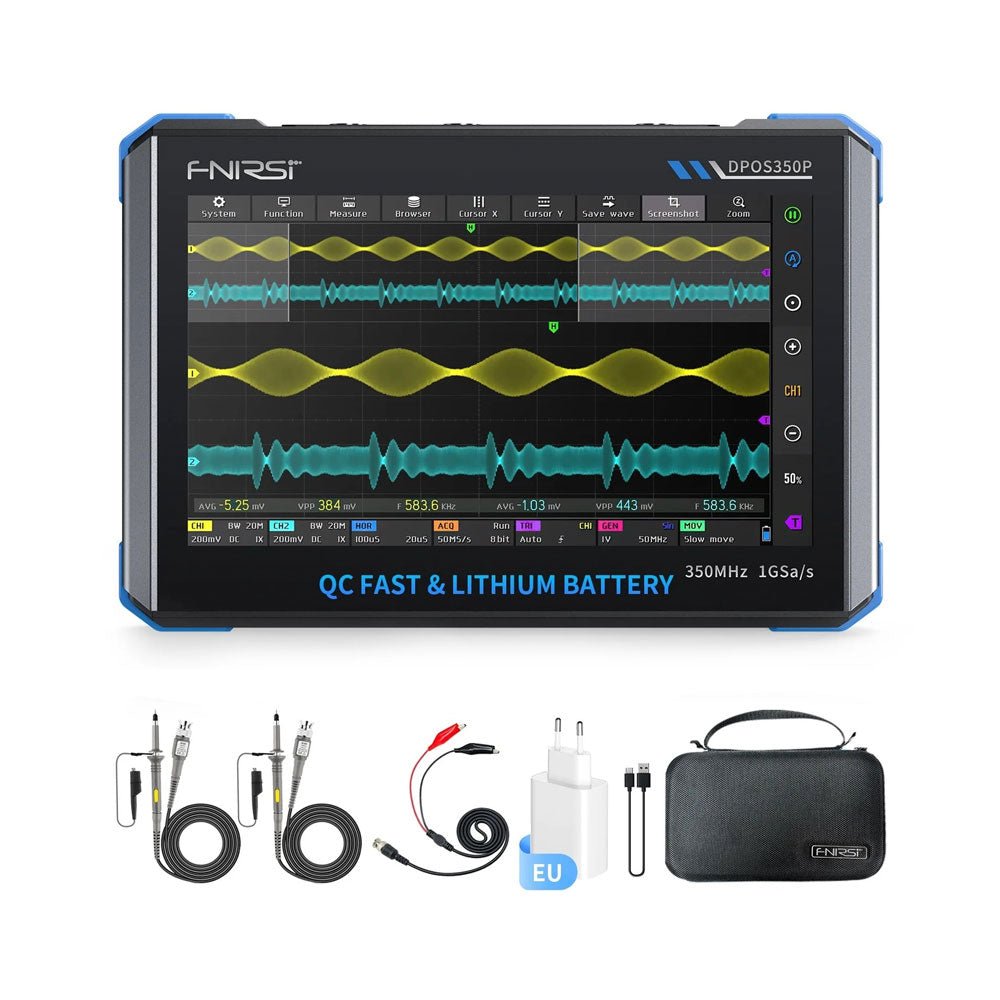

Inclus

  • 1x FNIRSI DPOS350P (4-en-1)
  • 2x Sondes de 350 MHz
  • 1x Chargeur rapide QC 18 W (UE)
  • 1x Câble de données USB
  • 1x Pince crocodile
  • 1x Sac de rangement
  • 1x Manuel

Téléchargements

Fiche produit

2 canaux • 350 MHz • 1 Géch/s • 50000 wfm/s • Écran tactile de 7 pouces Le FNIRSI DPOS350P est un appareil 4-en-1 élégant... Lire la suite

Rupture de stock

€ 309,00 € 259,00 (TVA incluse)
