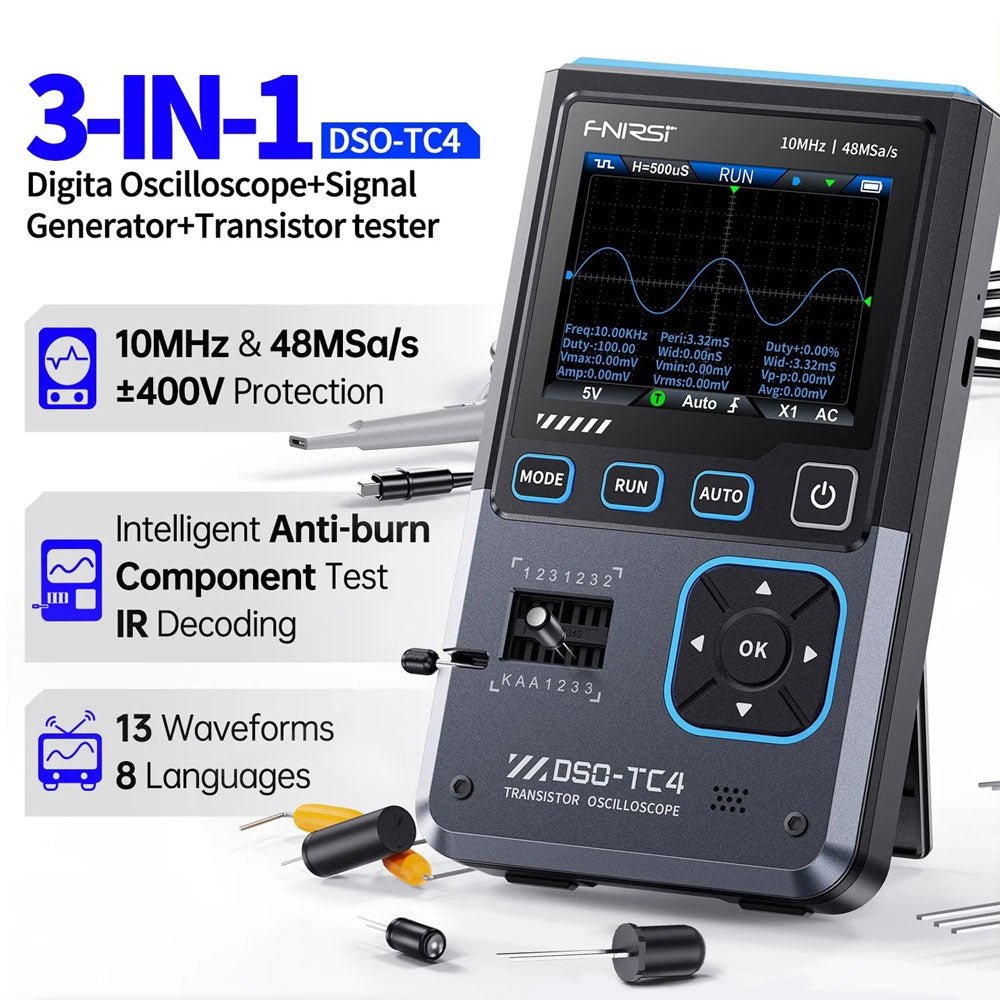

| Oscilloscope |
| Bande passante analogique |
10 MHz |
| Fréquence d'échantillonnage en temps réel |
48 Méch./s |
| Impédance d'entrée |
1 MΩ |
| Mode de couplage |
CA/CC |
| Plage de tension de test |
Sonde 1:1 : 80 Vpp (+40 V) |
| Sonde 10:1 : 800 Vpp (+400 V) |
| Sensibilité verticale |
10 mV/div~10 V/div (plage X1) |
| Déplacement vertical |
Réglable avec indication |
| Plage de base de temps |
50 ns~20 s |
| Mode de déclenchement |
Auto/Normal/Single |
| Type de déclenchement |
Rising edge, Falling edge |
| Niveau de déclenchement |
Réglable avec Indication |
| Gel de la forme d'onde |
Oui (fonction HOLD) |
| Mesure automatique |
Max, Min, Avg, RMS, Vpp, Frequency, Cycle, Duty Cycle |

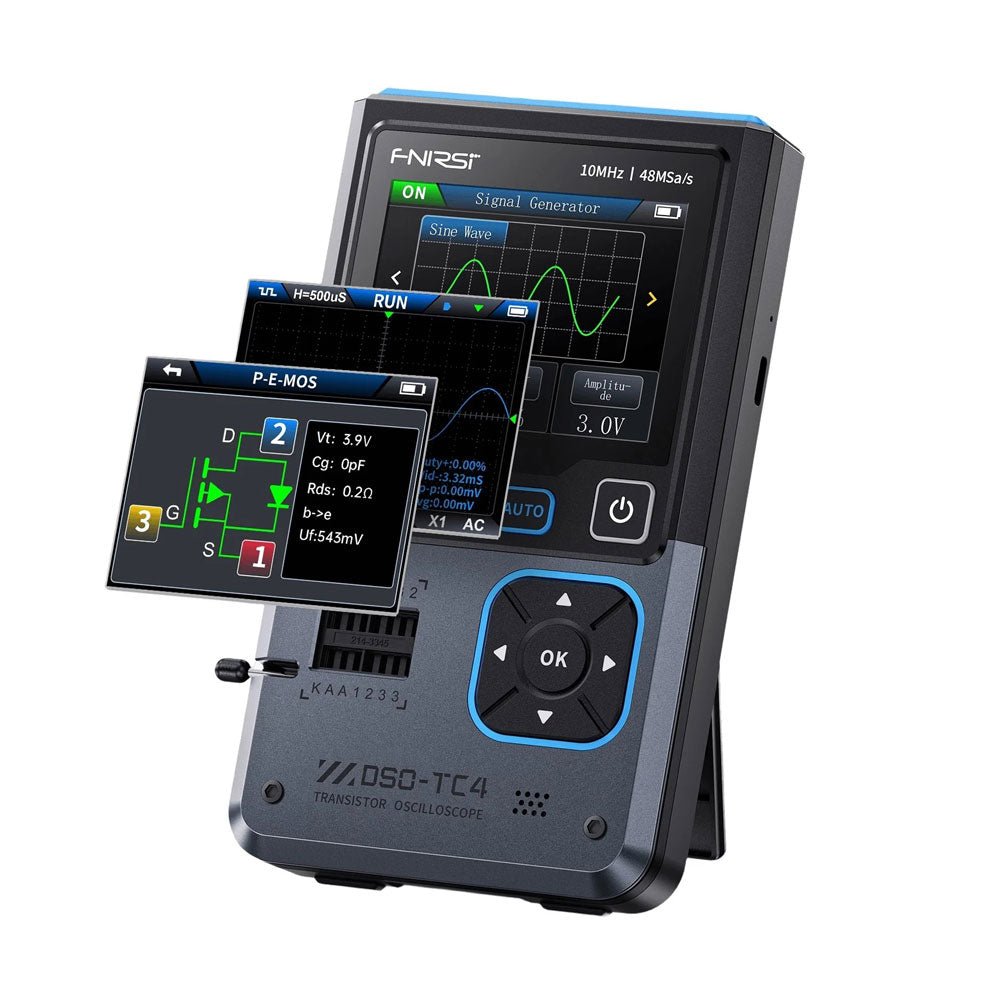

| Testeur de transistors |
| Transistor |
Facteur d'amplification « hfe » ; Tension base-émetteur « Ube », Ic/Ie, courant de fuite inverse collecteur-émetteur « Iceo », Ices, chute de tension directe de la diode de protection « Uf » |
| Diode |
Chute de tension directe <5 V (chute de tension directe, capacité de jonction, courant de fuite inverse) |
| Diode Zener |
0,01 à 32 V |
| Tension de claquage inverse (zone de test K-A-A) |
| Transistor à effet de champ (FET) |
JFET : capacité de grille « Cg », courant de drain Id inférieur à « Vgs », chute de tension directe de la diode de protection Uf |
| IGBT : Courant de drain Id sous Vgs, Chute de tension directe de la diode de protection Uf |
| MIOSTET : Tension de seuil Vt, Capacité de grille Cg, Résistance drain-source Rds, Chute de tension directe de la diode de protection Uf |
| SCR unidirectionnel |
Tension de déclenchement <5 V, Niveau de grille (tension de grille) |
| SCR bidirectionnel |
Courant de déclenchement <6 mA (tension de grille) |
| Condensateur |
25 pF à 100 mF, Valeur de capacité, Facteur de perte "Vloss" |
| Résistance |
0,01 Ω à 50 MΩ |
| Inductance |
10 μH à 1000 μH, résistance CC |

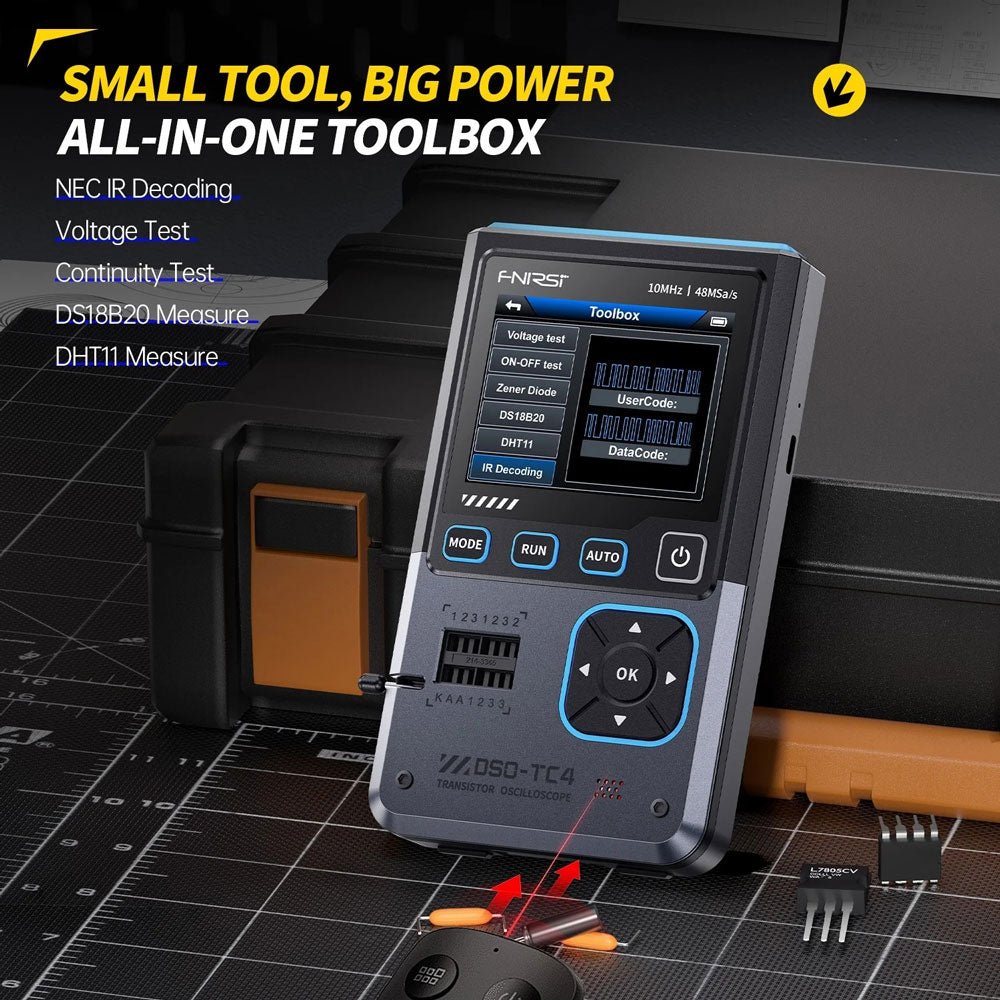

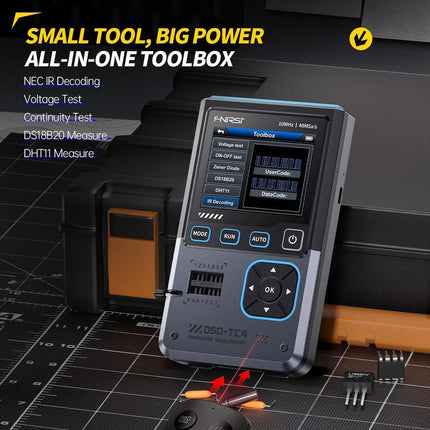

| DS18B20 |
Capteur de température, broches : GND, DQ, VDD |
| DHT11 |
Capteur de température et d'humidité, broches : VDD, DATA, GND |

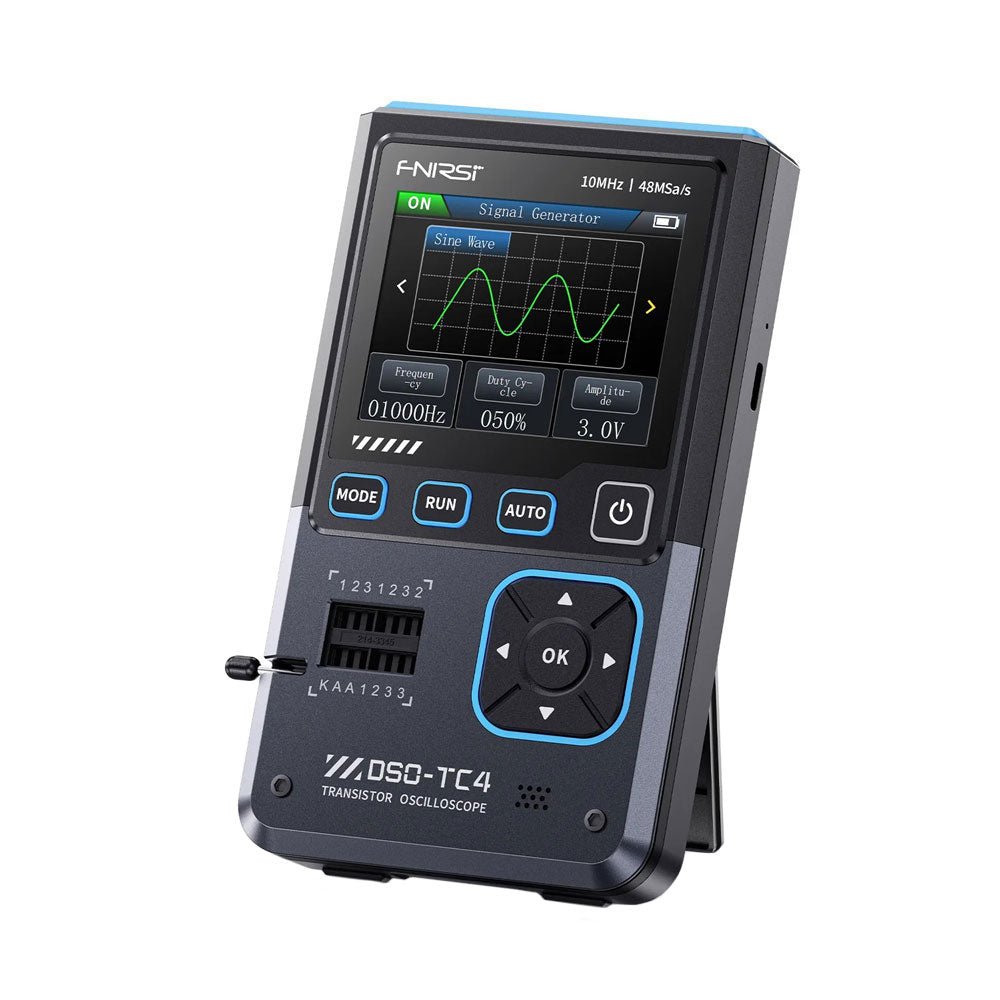

| Générateur de signaux |
| Forme d'onde de sortie |
Prend en charge 13 sorties de forme d'onde |
| Fréquence de la forme d'onde |
0-50 kHz |
| Rapport cyclique de l'onde carrée |
0-100% |
| Amplitude de la forme d'onde |
0,1-3,0 V |
| Général |
| Écran |
Écran couleur TFT 2,8 pouces |
| Rétroéclairage |
Luminosité réglable |
| Alimentation |
USB-C (5 V/1 A) |
| Batterie |
3,7 V/1500 mAh |
| Langues |
Anglais, allemand, espagnol, portugais, russe, chinois, japonais, coréen |
| Dimensions |
90 x 142 x 27,5 mm |
| Poids |
186 g |
