Description
L'oscilloscope DSO510 a été conçu pour les tests de signaux complexes, la recherche et le développement. Idéal pour un usage professionnel et éducatif, il garantit des mesures précises en toute simplicité.

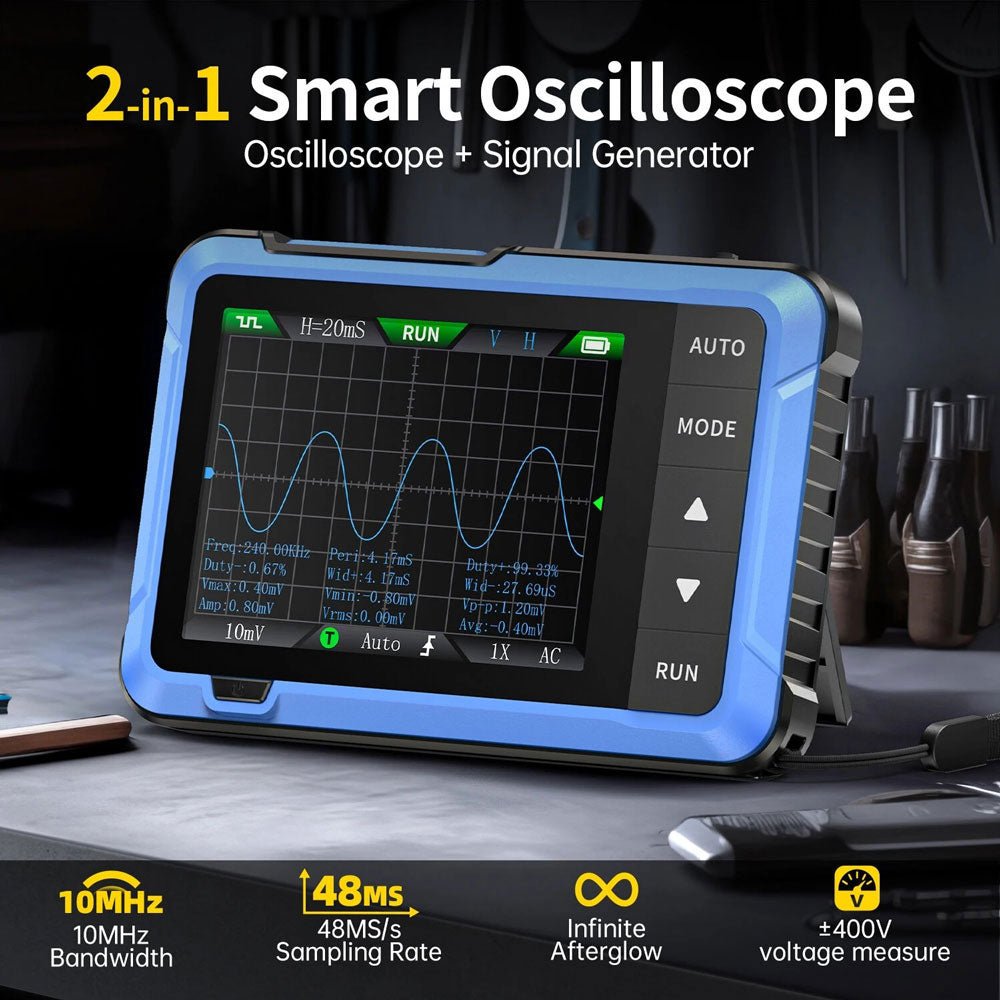

Avec un taux d'échantillonnage en temps réel de 48 MS/s et une bande passante de 10 MHz, il prend en charge les signaux analogiques et numériques. Ses modes de déclenchement complets (Single, Normal, Auto) et sa plage de tension de ±400 V offrent une précision fiable. Le mode AUTO en un clic simplifie l'affichage de la forme d'onde.

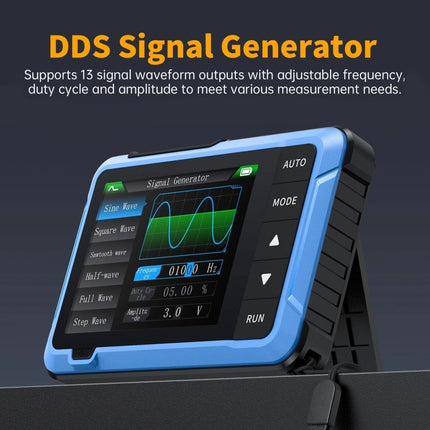

Un générateur de signal 50 KHz intégré ajoute de la polyvalence, tandis que l'écran LCD HD de 2,8 pouces et la batterie de 1000 mAh offrent des visuels clairs et jusqu'à 4 heures d'utilisation.
Caractéristiques
- Oscilloscope : bande passante de 10 MHz, taux d'échantillonnage de 48 MS/s, plage de tension de ±400 V.
- Générateur de signal : 50 KHz
- Écran : TFT HD 2,8 pouces (320 x 240)
- Interface : USB-C
- Conception : entièrement assemblé, léger, idéal pour les tâches de maintenance.
- Fonctions de déclenchement : modes unique, normal et automatique.
- Prise en charge des signaux : gère les signaux analogiques périodiques et numériques non périodiques.

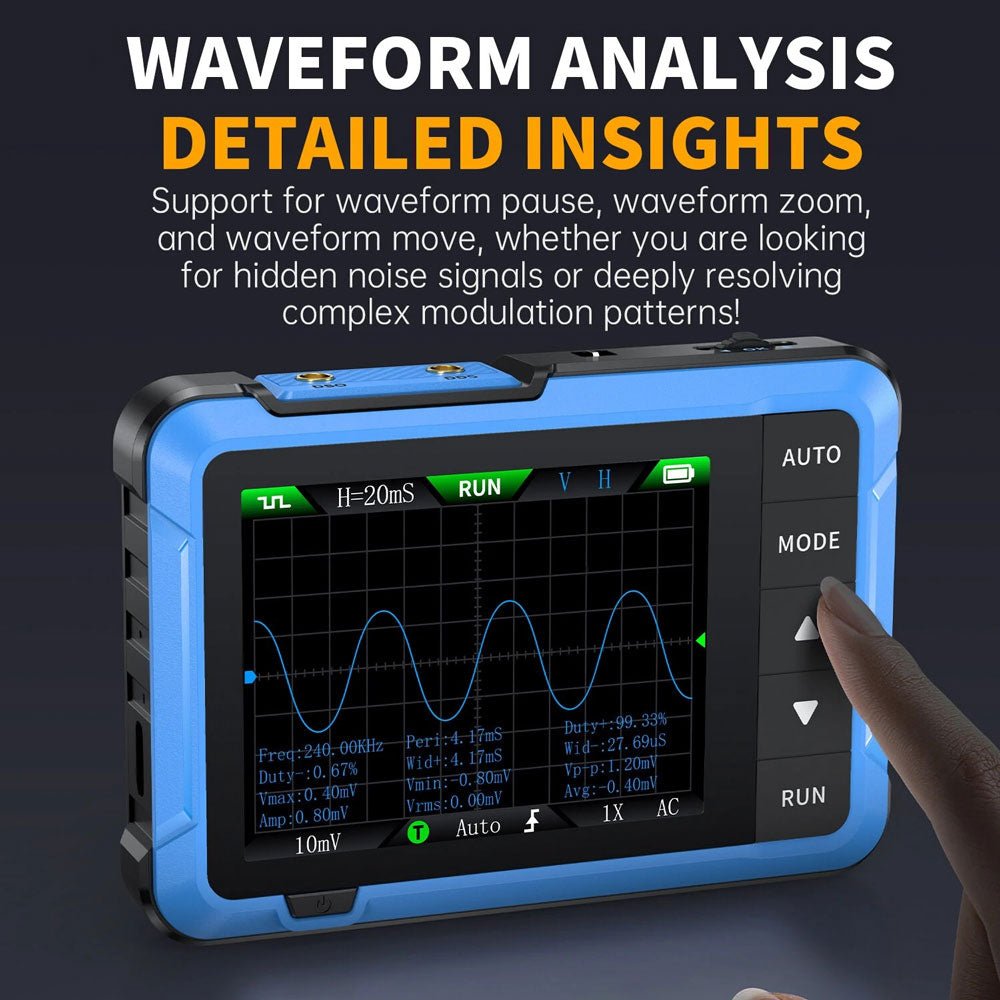

- Mode AUTO en un clic : affiche instantanément les formes d'onde sans configuration complexe.
- Batterie : batterie au lithium intégrée de 1000 mAh offrant jusqu'à 4 heures d'utilisation par charge.
- Langues prises en charge : anglais, allemand, espagnol, portugais, russe, chinois, coréen et japonais.
Spécifications
| Canal |
1 |
| Bande passante |
10 MHz |
| Taux d'échantillonnage |
48 Méch/s |
| Sensibilité verticale |
10 mV/Div-20 V/Div |
| Plage de base de temps |
50 ns/Div-20 s/Div |
| Valeurs de mesure |
22 types |
| Mode de déclenchement |
Auto/Normal/Single |
| Plage de tension |
X1 : ±40 V (Vpp : 80 V)
X10 : ±400 V (Vpp : 800 V) |
| Déclencher le bord |
Rising/Falling |
| Couplage |
AC/DC |
| Fréquence |
0-50 KHz |
| Cycle de service |
0-100% (ondes rectangulaires et en dents de scie) |
| Amplitude |
0,1-3,0 V |
| Formes d'onde |
Sinusoïde, rectangulaire, dent de scie, demi, plein, pas, anti-pas, montée exponentielle, chute exponentielle, signal CC, multi-tons, impulsion de puits, Lorentz. |
| Afficher |
2,8 pouces (320 x 240 pixels) |
| Chargement USB |
5 V/1 A |
| Capacité de la batterie au lithium |
1000 mAh |
| Dimensions |
99 x 68,3 x 19,5 mm |
| Poids |
104 g |

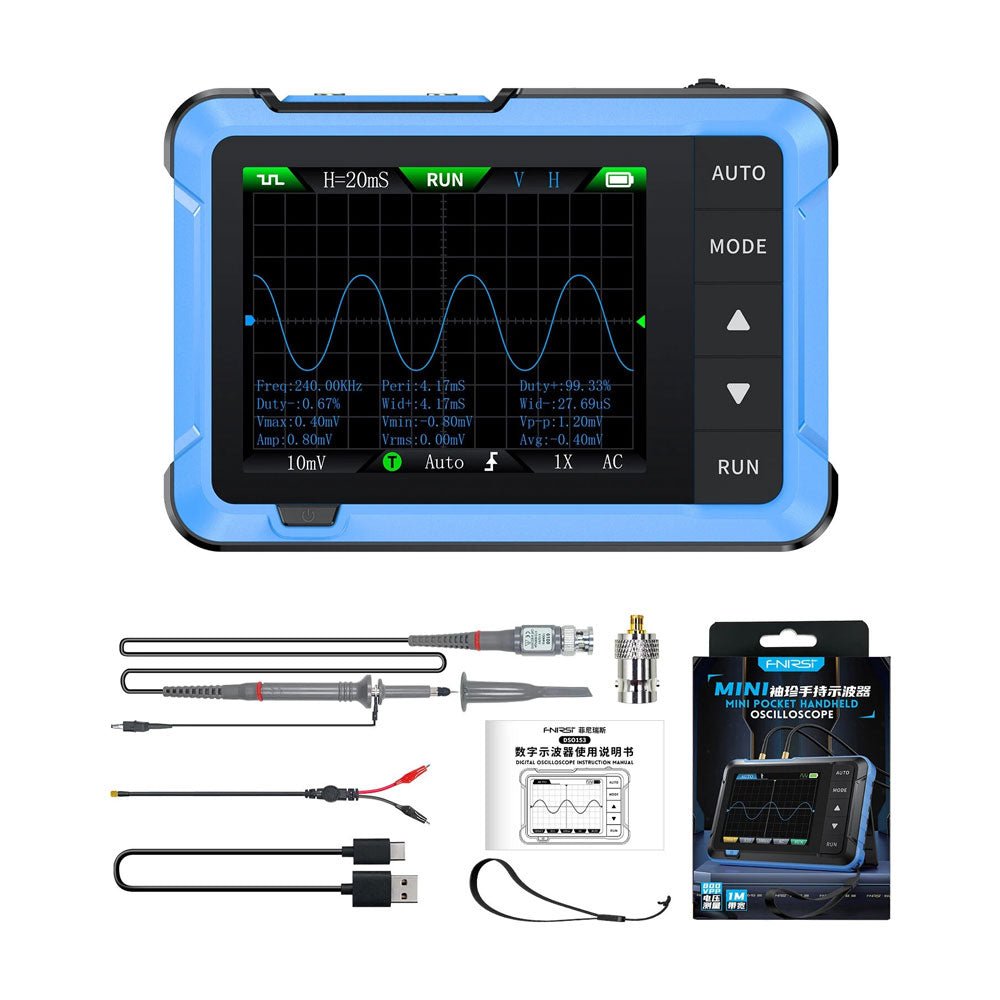

Inclus
- 1x FNIRSI DSO510 oscilloscope
- 1x Sonde d'oscilloscope P6100
- 1x Adaptateur
- 1x Sonde à pince crocodile
- 1x Câble de chargement USB
- 1x Lanière
- 1x Manual
