| Généralités |
| Fréquences de test |
100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz |
| Précision de base |
0,3% |
| Affichage |
Écran LCD TFT 2,8 pouces |
| Chiffres d'affichage |

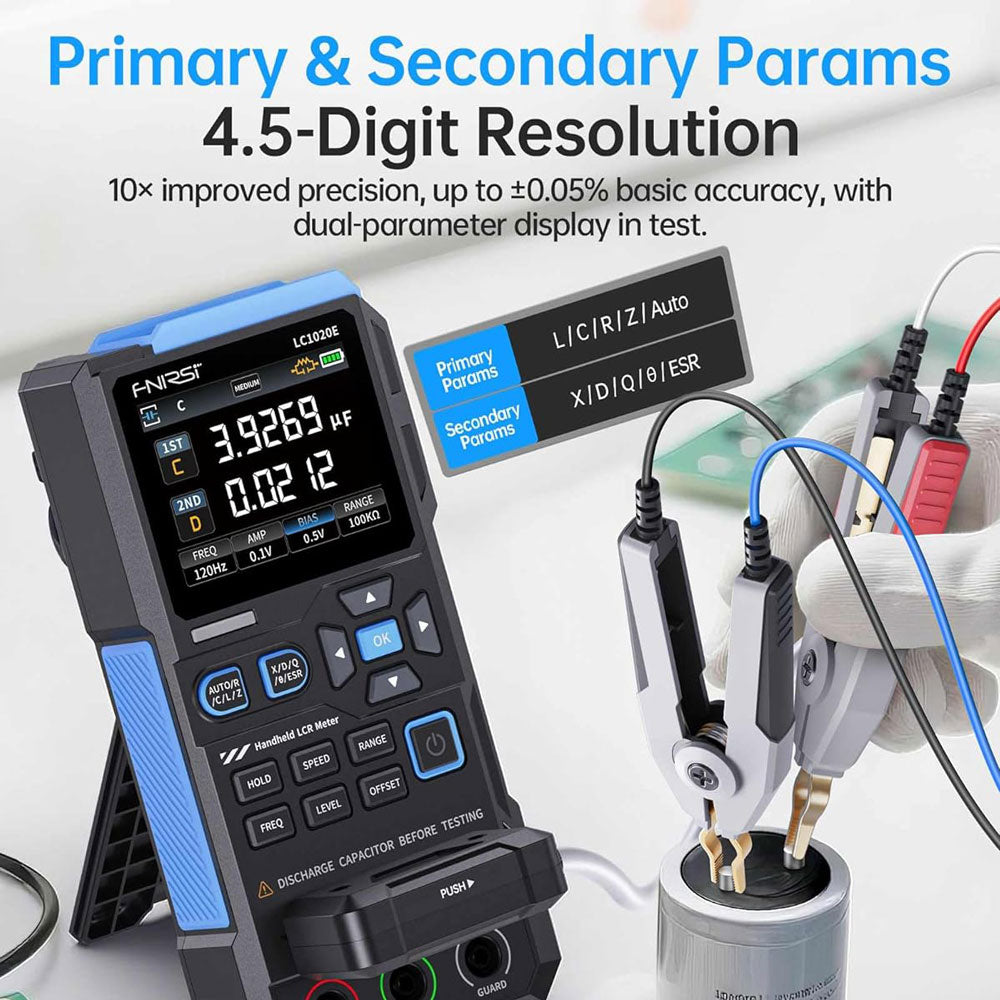

Paramètre principal : 4,5 chiffres |
| Paramètre secondaire : 4,5 chiffres |
Paramètres de mesure |

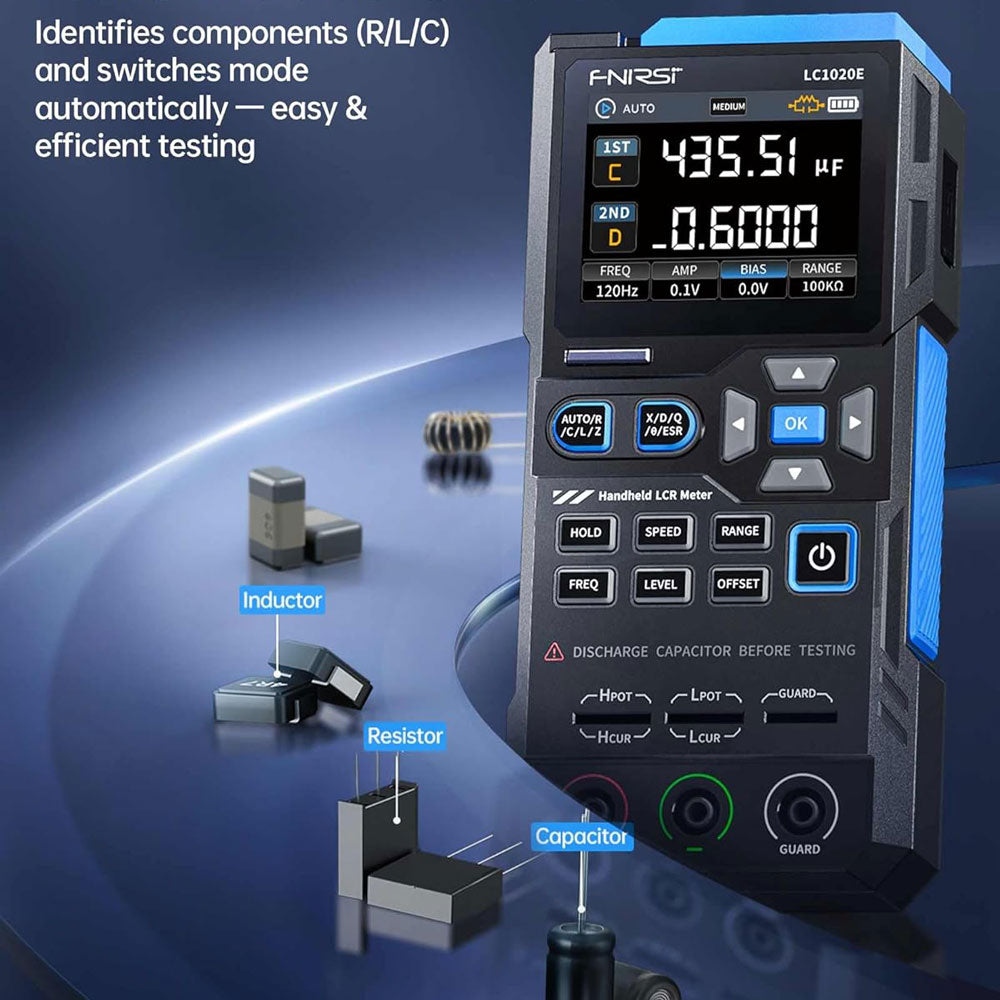

| Paramètres principaux : AUTO/R/C/L/Z |
Paramètres secondaires : X/D/Q/θ/ESR |
| Plage de mesure |
L : 0-100 H |
| C : 0-100 mF |
| R : 0-10 M |
| Biais interne |
0,0 V, 0,5 V |
| Niveau de test |
0,1 V, 0,3 V, 0,6 V |
| Fonctions d'étalonnage |
Étalonnage en circuit ouvert, étalonnage en court-circuit |
| Fonction de comparaison |
Permet de calculer l'erreur relative entre la valeur de mesure du composant et la valeur nominale, affichée en pourcentage, et fournit des résultats filtrés. Les valeurs nominales et la tolérance peuvent être définies, la plage de tolérance étant réglable de 0,1% à 99,9% |
| Enregistrement des fonctions |
Vérifie si les données mesurées du composant correspondent à la valeur nominale et à la tolérance définies, en enregistrant le nombre de mesures réussies et échouées |
| Configuration des bornes de test |
Trois bornes, cinq bornes |
| Impédance de sortie |
100 Ω |
| Interface |
USB-C (port série virtuel) |
| Autres |
Paramètres de langue, luminosité de l'écran, paramètres audio, mise hors tension automatique, paramètres de calibrage, informations système |
| Batterie |
Batterie au lithium de 3000 mAh |
| Dimensions |
18,5 x 8,5 x 3,5 cm |
| Poids |
680 g |
| Capacité (C) |
| Plage : 1mF-100mF |
100 Hz : 5% ±5 chiffres |
| 1 kHz : 3% ±5 chiffres |
| 10 kHz : / |
| 100 kHz : / |
| Plage : 1uF-1mF |
100 Hz : 1% ±4 chiffres |
| 1 kHz : 0,5% ±5 chiffres |
| 10 kHz : 2% ±5 chiffres |
| 100 kHz : 3% ±4 chiffres |
| Plage : 1nF-1uF |
100 Hz : / |
| 1 kHz : 0,3% ±2 chiffres |
| 10 kHz : 0,4% ±2 chiffres |
| 100 kHz : 1% ±4 chiffres |
| Plage : 1pF-1nF |
100 Hz : / |
| 1 kHz : 2% ±2 chiffres |
| 10 kHz : 1,5% ±2 chiffres |
| 100 kHz : 2% ±4 chiffres |
| Inductance (L) |
| Plage : 1H-100H |
100 Hz : 2% ±5 chiffres |
| 1 kHz : 2% ±5 chiffres |
| 10 kHz : / |
| 100 kHz : / |
| Plage : 1mH-1H |
100 Hz : 0,4% ±5 chiffres |
| 1 kHz : 0,3% ±2 chiffres |
| 10 kHz : 0,4% ±3 chiffres |
| 100 kHz : 2,5% ±5 chiffres |
| Plage : 10uH-1mH |
100 Hz : 3% ±5 chiffres |
| 1 kHz : 0,5% ±4 chiffres |
| 10 kHz : 0,5% ±3 chiffres |
| 100 kHz : 1,5% ±5 chiffres |
| Plage : 1uH-10uH |
100 Hz : / |
| 1 kHz : 2% ±5 chiffres |
| 10 kHz : 2% ±5 chiffres |
| 100 kHz : 4% ±5 chiffres |
| Résistance (R) |
| Plage : 1MΩ-10MΩ |
100 Hz : 5% ±4 chiffres |
| 1 kHz : 3% ±3 chiffres |
| 10 kHz : / |
| 100 kHz : / |
| Plage : 1KΩ-1MΩ |
100 Hz : 0,4% ±4 chiffres |
| 1 kHz : 0,2% ±2 chiffres |
| 10 kHz : 0,3% ±3 chiffres |
| 100 kHz : 0,6% ±5 chiffres |
| Plage : 1Ω-1KΩ |
100 Hz : 1,5% ±4 chiffres |
| 1 kHz : 0,3% ±2 chiffres |
| 10 kHz : 0,3% ±3 chiffres |
| 100 kHz : 0,6% ±5 chiffres |
| Plage : 10mΩ-1Ω |
100 Hz : 4% ±4 chiffres |
| 1 kHz : 2% ±5 chiffres |
| 10 kHz : 2% ±5 chiffres |
| 100 kHz : 5% ±5 chiffres |
