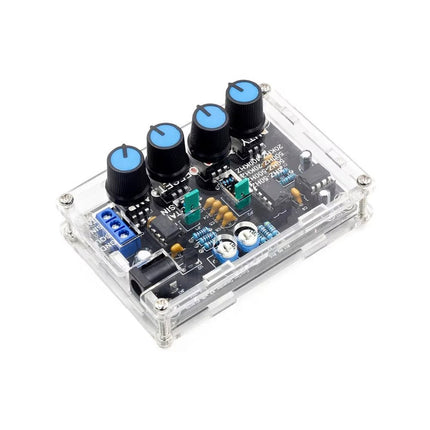

ICL8038 Kit de générateur de signaux DIY (5 Hz – 400 kHz)

Ook ik ontving het bouwpakket met een Chinese handleiding. Gelukkig staan er op YouTube ook filmpjes over deze kit.
Ik vond het assembleren makkelijk en het geheel voelt zeer solide aan, zeker voor dit geld.
Kortom een aanrader

🛠️ ICL8038 Signaalgenerator – Eerst frustratie, toen succes

In het begin kreeg ik geen bruikbare sinus op de scoop en de handleiding hielp weinig.
Met hulp van ChatGPT (“Chatje”) ontdekte ik dat nauwkeurig afregelen van de trimpots essentieel is.
Daarna verschenen er mooie sinussen en trianglegolven.

Let op: de opdruk op de kast is visueel verwarrend.
'SIN' staat dicht bij de square-uitgang, maar de echte sinus zit op pin 3, afhankelijk van de jumper.

📌 Tips: test alles met een scoop, regel de trimpots goed af en label de uitgangen zelf.

Uiteindelijk een leuk projectje.
Mijn versie heet nu: “Sinister – Adje & Chatje 2025” 😄

Le kit était complet et en ordre. Mais la documentation se limite à un A5 en... Chinois... Au verso, il y a un schéma du projet, mais illisible (mauvaise qualité)...

Néanmoins, grâce aux infos gravées sur la face haut du boitier et à un traducteur Chinois Français, j'ai pu le monter et le tester sans souci.

Il doit être alimenté en 12v

Product works as described but instructions were in chinese. Had difficulty translating because of poor printing. Needed to understand circuit diagram to orientate electrolytic capacitors: wasn't sure what the markings on them meant. An oscilloscope is required to adust the sine wave output properly. This was not made clear in the marketing information.

Bestelling snel en in goede orde ontvangen. Of het werkt weet ik nog niet want ik moet het nog in elkaar zetten, Ik heb echter wel een opmerking over de bijgesloten handleiding. Die is in het Chinees en bovendien van een erg slechte druk-kwaliteit. Vanwege dat laatste is deze ook nauwelijks met Google Translate te vertalen: onleesbaar. Is er geen betere handleiding beschikbaar?
