Description

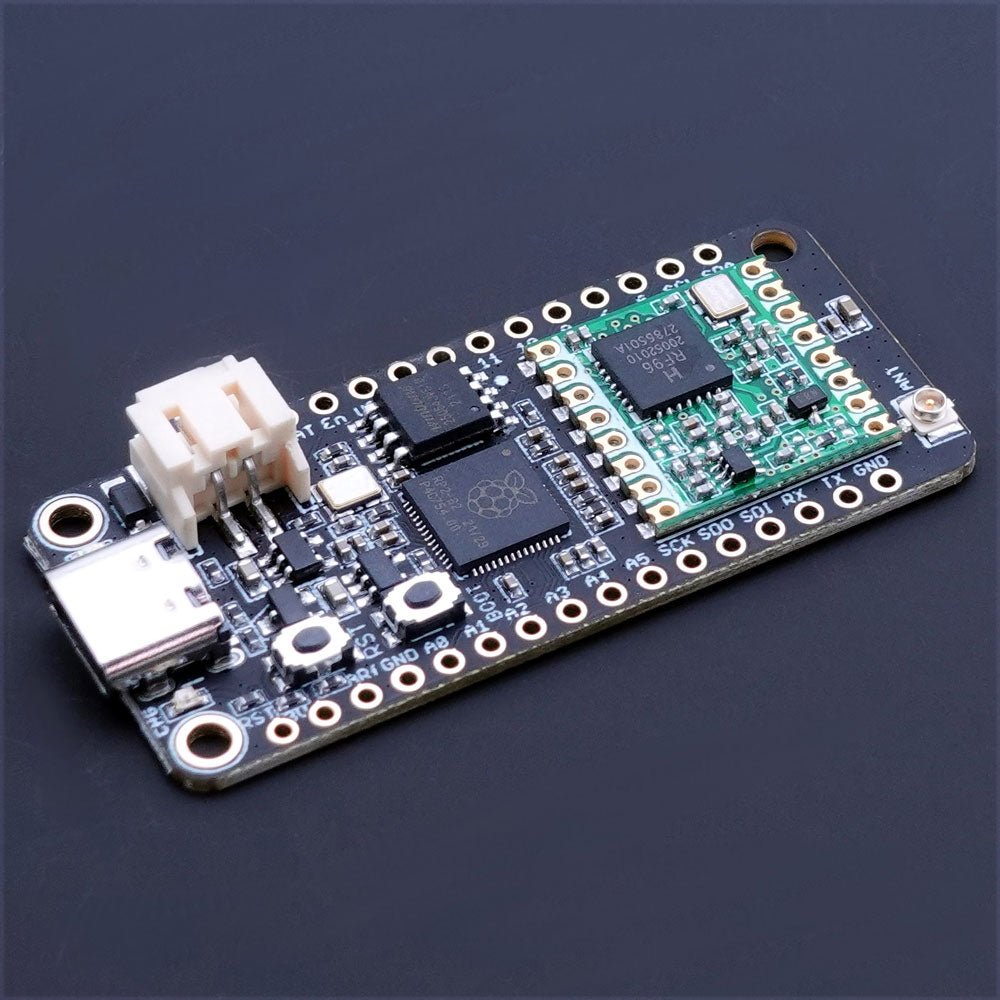

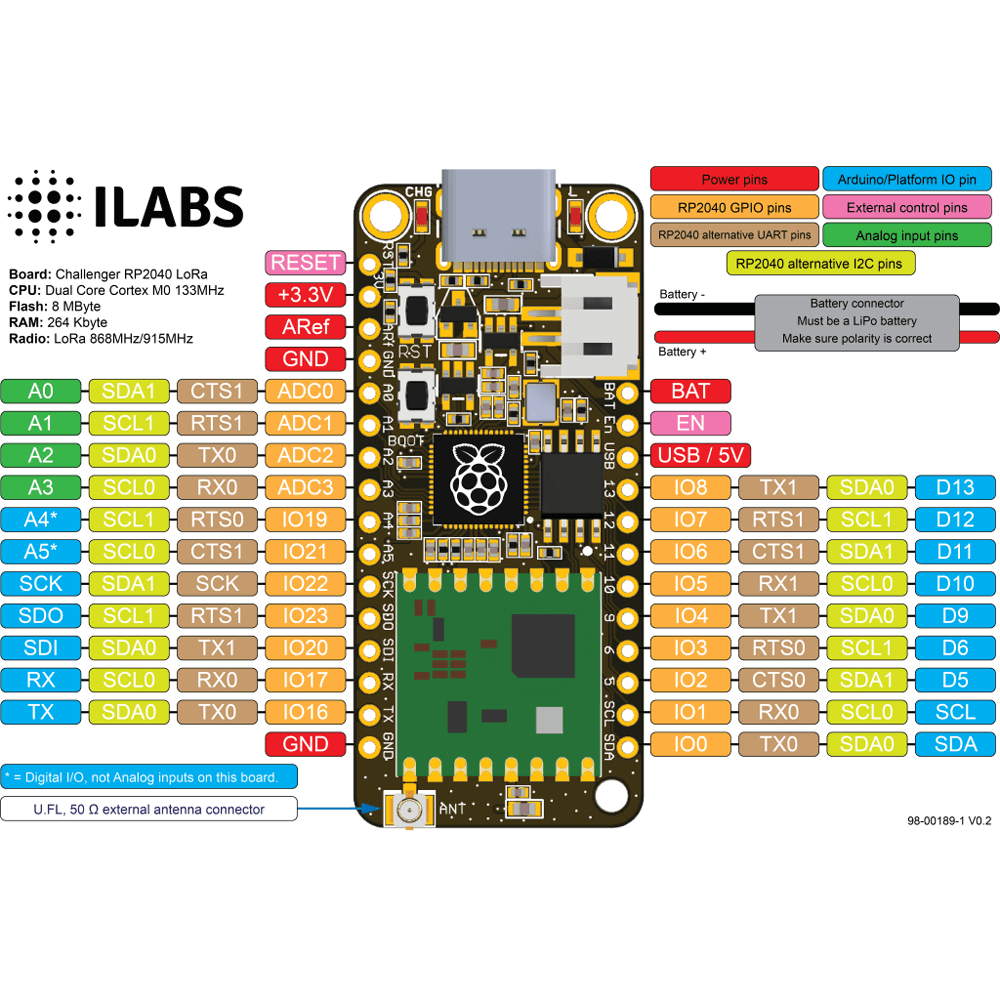

Le Challenger RP2040 LoRa est une carte de microcontrôleur Adafruit Feather compatible Arduino/CircuitPython basée sur la puce Raspberry Pi Pico (RP2040).
L'émetteur-récepteur est doté d'un modem LoRa à longue portée qui fournit une communication à spectre étalé à très longue portée et une immunité élevée aux interférences tout en minimisant la consommation de courant.
LoRa
Le module LoRa intégré (RFM95W) peut atteindre une sensibilité de plus de -148 dBm en utilisant un cristal et quelques composants. La sensibilité élevée combinée à l'amplificateur de puissance intégré de +20 dBm permet d'obtenir un budget de liaison de premier ordre, ce qui le rend optimal pour toute application nécessitant de la portée ou de la robustesse. LoRa offre également des avantages significatifs en termes de blocage et de sélectivité par rapport aux techniques de modulation conventionnelles, résolvant ainsi le compromis traditionnel de conception entre la portée, l'immunité aux interférences et la consommation d'énergie.
Le RFM95W est connecté au RP2040 via le canal SPI 1 plus quelques ports GPIO nécessaires à la signalisation. Un connecteur U.FL est utilisé pour attacher votre antenne LoRa à la carte.
-
168 dB de budget de liaison maximum
-
+20 dBm - 100 mW de sortie RF constante par rapport à la tension d'alimentation
-
PA à haut rendement de +14 dBm
-
Débit binaire programmable jusqu'à 300 kbps
-
Haute sensibilité : jusqu'à -148 dBm
-
IIP3 récepteur/émetteur : -12,5 dBm
-
Excellente immunité de blocage
-
Faible courant RX de 10,3 mA, rétention de registre de 200 nA
-
Synthétiseur entièrement intégré avec une résolution de 61 Hz
-
FSK, GFSK, MSK, GMSK, LoRaTM et modulation OOK
-
Synchronisateur de bits intégré pour la récupération de l'horloge
-
Détection de préambule
-
Plage dynamique de 127 dB RSSI
-
Détection RF automatique et CAD avec AFC ultra-rapide
-
Moteur de paquets jusqu'à 256 octets avec CRC
Spécifications
| Microcontrôleur | Raspberry Pi RP2040 (Cortex-M0+ double cœur 133 MHz) | |
| SPI | Deux canaux SPI (deuxième SPI connecté au RFM95W) | |
| I²C | Un canal I²C | |
| UART | Un canal UART | |
| Entrées analogiques | 4 entrées analogiques | |
| Module radio | RFM95W de Hope RF | |
| Mémoire flash | 8 Mo, 133 MHz | |
| Mémoire SRAM | 264 Ko (répartis en 6 banques) | |
| Contrôleur USB 2.0 | Jusqu'à 12 MBit/s à pleine vitesse (PHY USB 1.1 intégré) | |
| Connecteur de batterie JST | Pas de 2,0 mm | |
| Chargeur LiPo embarqué | 450 mA courant de charge standard | |
| Dimensions | 51 x 23 x 3,2 mm | |
| Poids | 9 g | |
Téléchargements
-
-
Fiche technique
-
Dossier de conception
