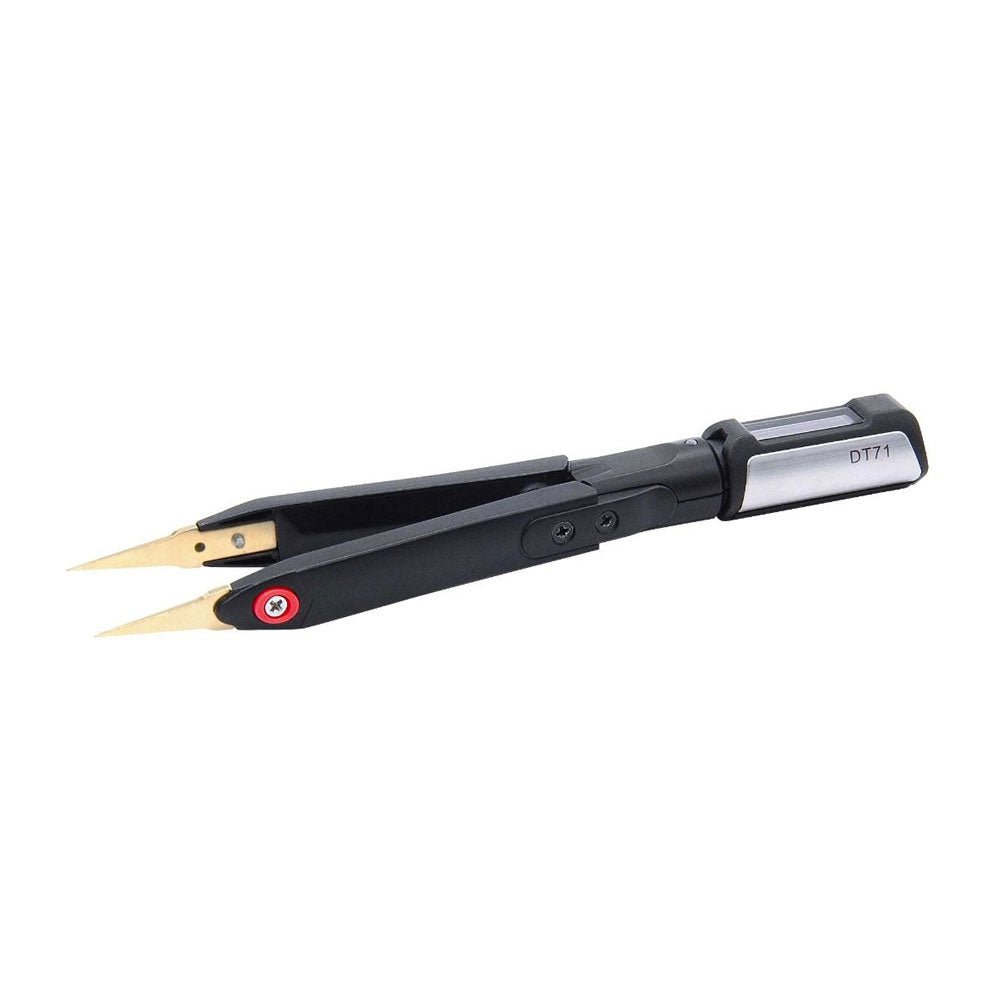

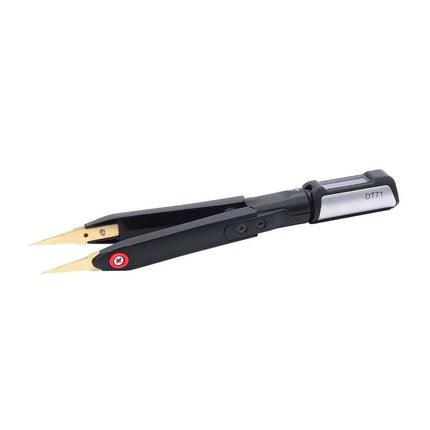

Pincette de mesure numérique Miniware DT71

  • MarqueMiniware

Description

Mesureur LCR/ESR, multimètre, testeur CMS avec générateur de micro-signaux intégré

La pincette numérique Miniware DT71 est un outil CMS ingénieux, idéal pour de multiples fonctions, avec entrée de mesure différentielle. La structure compacte du DT71 en trois parties réunit un contrôleur, des branches de test et des sondes. Celles-ci peuvent être remplacées rapidement en fonction des besoins de la mesure. Le DT71 distingue automatiquement les CMS courants : résistances, condensateurs et diodes.

Points forts

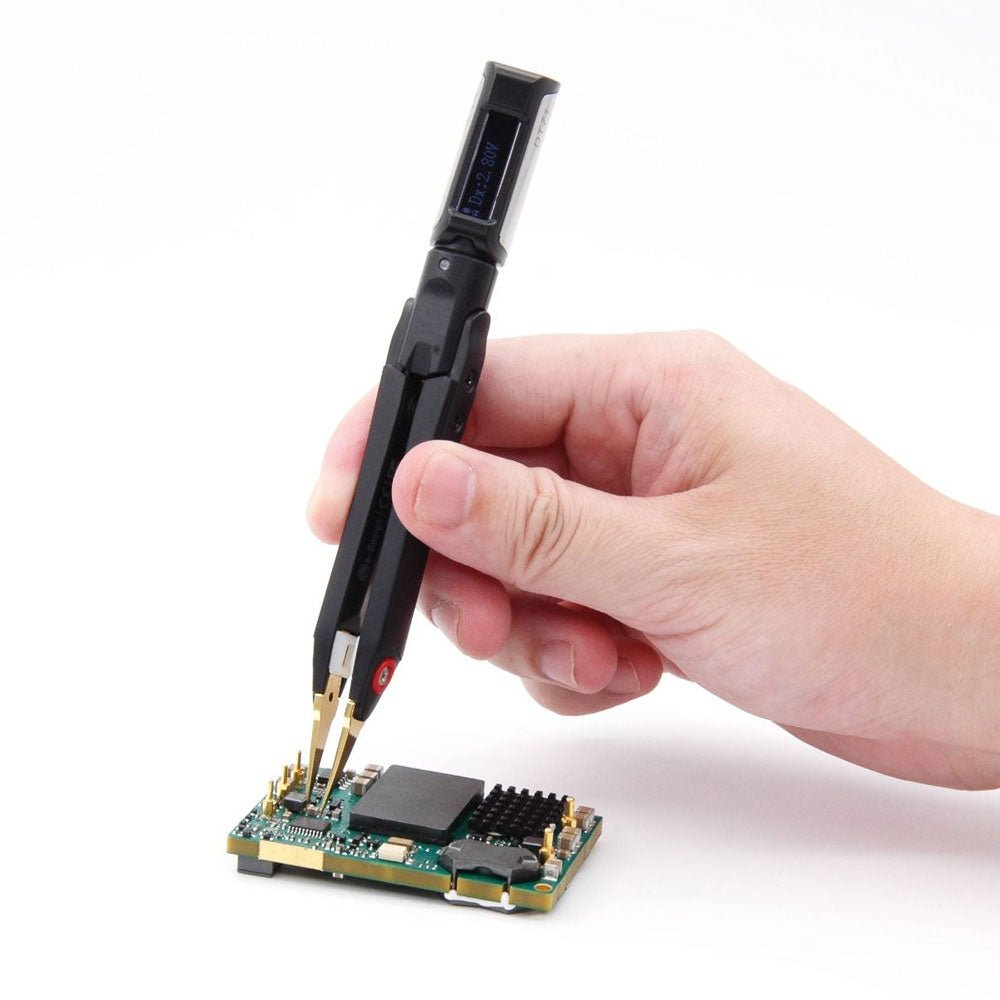

  • La pincette de mesure numérique DT71 est un outil de mesures multifonctionnel avec une mesure d'entrée différentielle complète. DT71 a une structure en deux parties originale : un contrôleur et des branches de test avec des pointes qui peuvent être remplacée et combinée.
  • Elle est compacte et tient dans la poche pour être facilement emporté. Vous pouvez l'utiliser dans les laboratoires, sur les établis, et dans les entrepôts.
  • Elle est également dotée de deux batteries au lithium rechargeables intégrées qui peuvent durer 10 heures d'affilée avec une pleine charge prenant environ 2 heures.
  • La pincette numérique DT71 est dotée d'un écran OLED placé sur le contrôleur rotatif à 360°, offrant une visibilité sous tous les angles. La reconnaissance intelligente des gestes identifie automatiquement les mouvements de la main gauche ou droite et ajuste l'affichage de l'écran.
  • Elle offre différents types de mesures répondant à tous vos besoins.
  • Les branches de test de la pincette numérique DT71 utilisent une élasticité magnétique pour offrir une structure ergonomique et durable.
  • La pincette numérique DT71 est dotée d'une paire de magnifiques pointes interchangeables plaquées or, qui permettent une plus grande précision de mesure.
  • La pincette numérique DT71 dispose de modes d'identification manuel et automatique. En mode automatique, la DT71 peut identifier automatiquement les composants CMS, notamment les résistances, les condensateurs, les inductances et les diodes, en affichant les paramètres principaux et secondaires, ce qui est très utile pour distinguer rapidement les différents composants.
  • En outre, un générateur de signaux de forme d'onde intégré peut émettre des signaux de différents formes d'onde. La DT71 constitue une solution parfaite pour le débogage et la maintenance de systèmes électroniques complexes ainsi que pour la classification et la détection de composants de puces discrètes.
  • Différent des autres testeurs LCR, la pincette numérique DT71 n'a pas de boutons physiques, à la place, elle a un bouton tactile caché sur le contrôleur, ce qui la rend facile à utiliser avec un simple toucher.
  • La pincette numérique DT71 possède des fonctions intelligentes telles que l'identification automatique, l'arrêt automatique. Le micrologiciel peut également être mis à niveau.

Caractéristiques

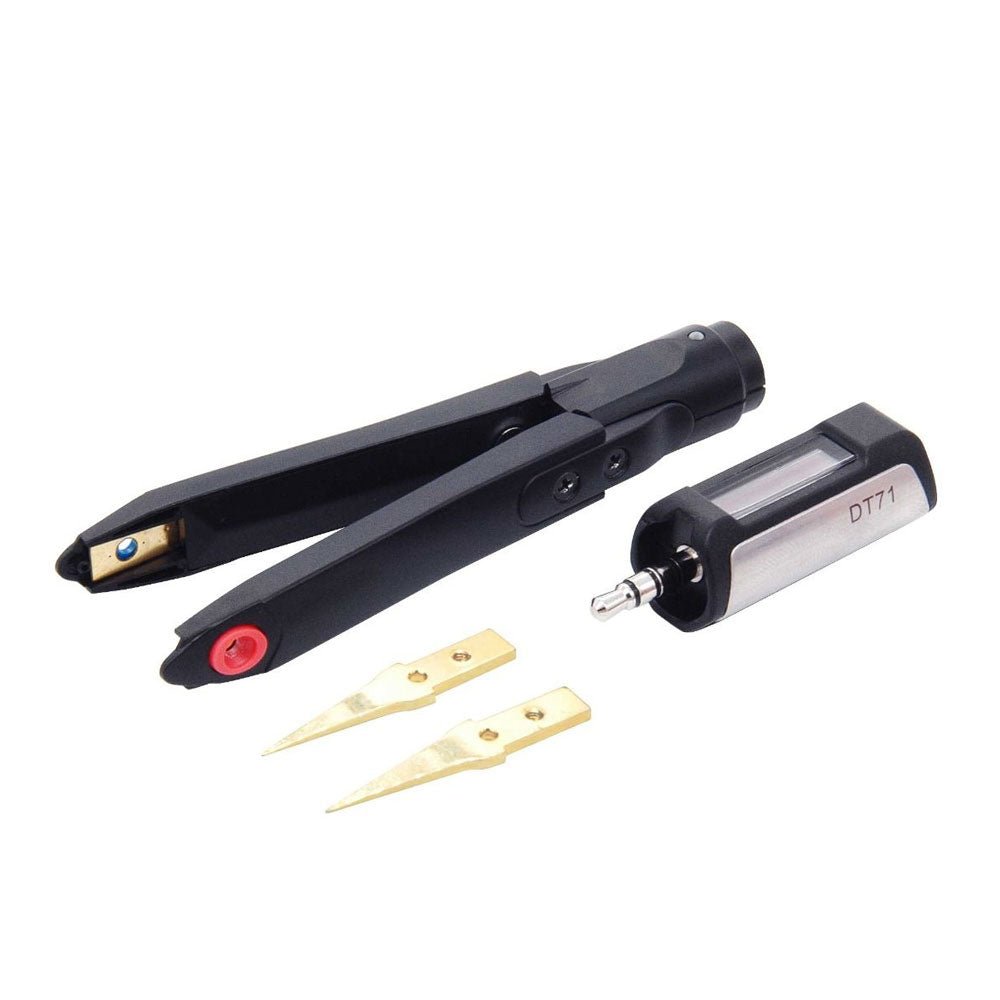

  • Structure en deux parties innovante : le contrôleur, les branches de test et les pointes de la pincette, qui peuvent être remplacées et combinées de manière flexible.
  • Contrôleur rotatif à 360° avec écran OLED, offrant de bons angles de vue
  • Reconnaissance intelligente des gestes avec détection automatique de l'utilisation de la main gauche ou droite et adaptation de l'orientation de l'écran en conséquence.
  • Bouton tactile caché sur le contrôleur, ce qui permet de l'utiliser facilement. Il suffit d'un simple toucher.
  • Les branches de test utilisent l'élasticité magnétique pour fournir une structure ergonomique, durable et facile à accrocher.
  • Deux batteries au lithium intégrées dans les branches de test, ce qui permet de les équilibrer et d'obtenir une plus grande autonomie en veille.

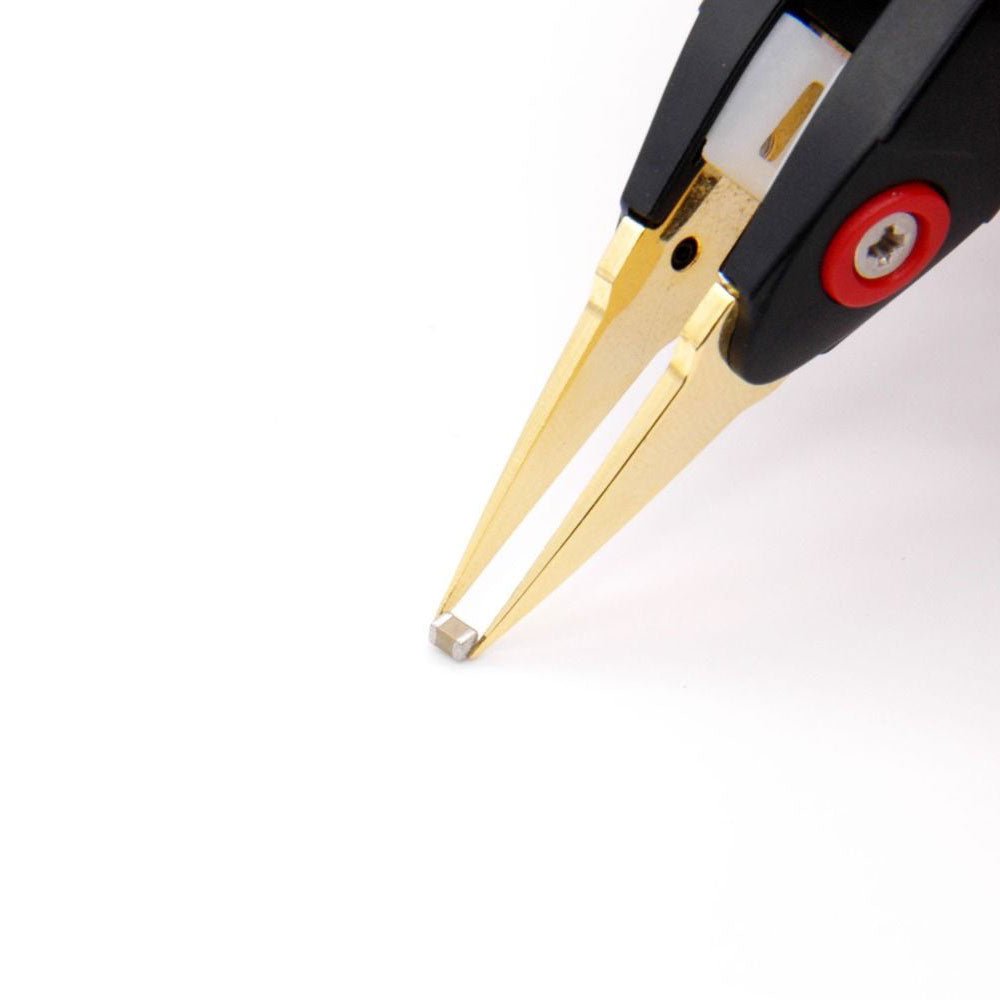

  • Plusieurs types de pointes de pincettes interchangeables plaquées or, permettant une plus grande précision de mesure dans diverses utilisations.

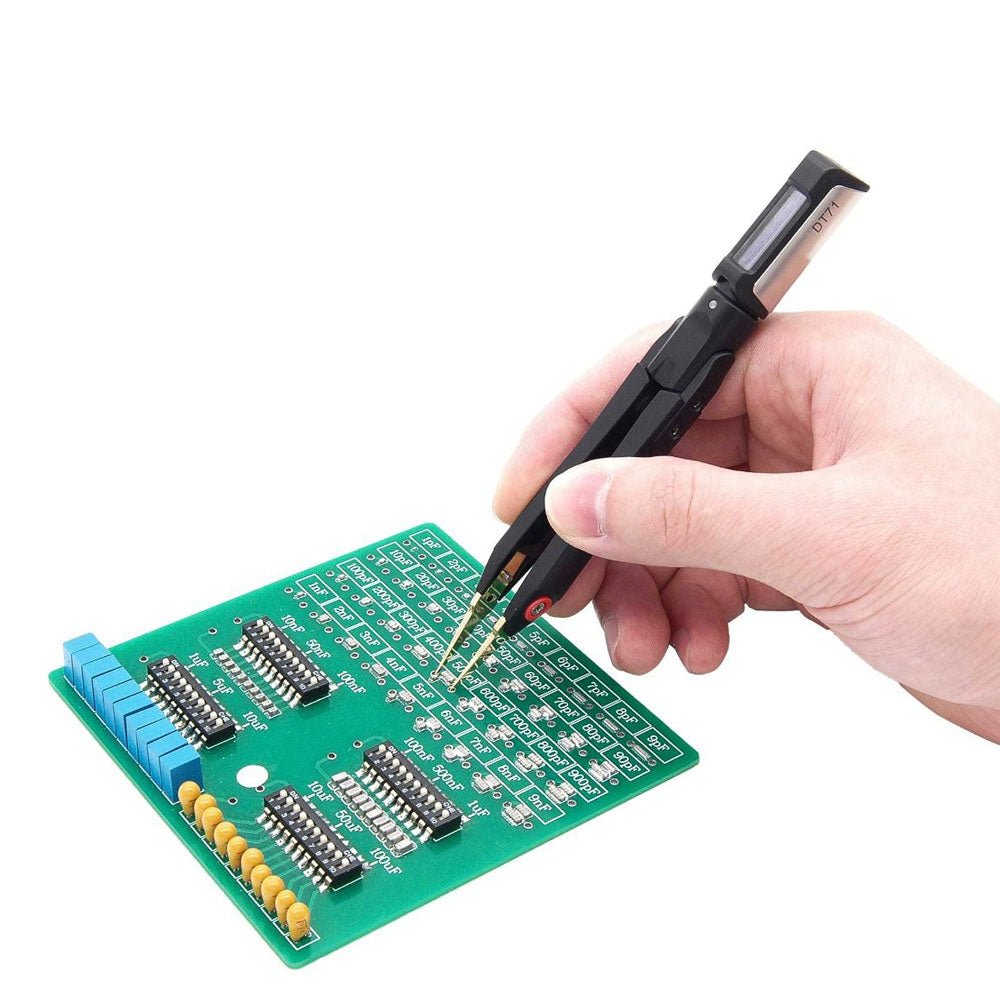

  • Identification automatique des CMS, notamment les résistances, les condensateurs, les inductances et les diodes, avec indication des paramètres principaux et secondaires.
  • Un générateur de signaux intégré peut produire des signaux de différentes formes d'onde.

Caractéristiques

Spécifications des produits
Operation time 10 h (en fonctionnement continu)
Durée de charge 2 h
Afficheur OLED 96 x 16
Dimension Contrôleur 47 mm
Branches de test 106 mm
Poids 22 g
Fonctionnement Bouton tactile caché
Spécifications des mesures
  Plage Résolution Précision
Résistance 0,1 Ω~1 KΩ 0,1 Ω 0,5%+2
1 KΩ~2000 KΩ 1 KΩ 0,5%+2
Capacité 0,1pF~1000pF 0,1 pF 2%+3
0.001 uF~400 uF 0.001 uF 2%+3
Inductance 1 uH~1000 uH 1 uH 5%+3
1 mH~50 mH 1 mH 5%+3
Tension 1 mV~100 mV 1 mV 2%+5
0,1 V~40 V 0,1 V 1%+3
Fréquence 10 Hz~1 KHz 10 Hz 0,1%+3
1 KHz~20000 KHz 1 KHz 0,1%+3
Diode diodessilicon, diodes Schottky , LED (+0,1~3 V) 0,1 V 1%
Tension d'entrée maximale -5 V~+50 V
Impédance de la source 1 MΩ
Functions
Identification automatique Oui
Mesures désignées Oui
Continuity and Diode testing Oui
Générateur de signaux SINE 10 KHz, 5 KHz, 2 KHz, 1 Khz, 500 Hz, 200 Hz
  NOISE 100 KHz
  USER 10 KHz, 5 KHz, 2 KHz, 1 Khz, 500 Hz, 200 Hz
  PULSE 100 KHz, 0 KHz, 20 Khz, 10 KHz, 5 KHz, 2 KHz, 1 Khz, 500 Hz, 200 Hz

Inclus

  • 1x Pincette de mesure numérique DT71
  • 1x Branches de test
  • 2x Pointes de mesure
  • 1x Câble de données
  • 1x Mallette de transport
  • 1x Instructions de sécurité

Téléchargements

Fiche produit

Mesureur LCR/ESR, multimètre, testeur CMS avec générateur de micro-signaux intégré La pincette numérique Miniware DT71 est un outil CMS ingénieux,... Lire la suite

€ 104,95€ 89,95 TVA incluse
Membres identique

      Détails

      SKU : 19422
      EAN : 6970634010895

      Description

      Mesureur LCR/ESR, multimètre, testeur CMS avec générateur de micro-signaux intégré

      La pincette numérique Miniware DT71 est un outil CMS ingénieux, idéal pour de multiples fonctions, avec entrée de mesure différentielle. La structure compacte du DT71 en trois parties réunit un contrôleur, des branches de test et des sondes. Celles-ci peuvent être remplacées rapidement en fonction des besoins de la mesure. Le DT71 distingue automatiquement les CMS courants : résistances, condensateurs et diodes.

      Points forts

      • La pincette de mesure numérique DT71 est un outil de mesures multifonctionnel avec une mesure d'entrée différentielle complète. DT71 a une structure en deux parties originale : un contrôleur et des branches de test avec des pointes qui peuvent être remplacée et combinée.
      • Elle est compacte et tient dans la poche pour être facilement emporté. Vous pouvez l'utiliser dans les laboratoires, sur les établis, et dans les entrepôts.
      • Elle est également dotée de deux batteries au lithium rechargeables intégrées qui peuvent durer 10 heures d'affilée avec une pleine charge prenant environ 2 heures.
      • La pincette numérique DT71 est dotée d'un écran OLED placé sur le contrôleur rotatif à 360°, offrant une visibilité sous tous les angles. La reconnaissance intelligente des gestes identifie automatiquement les mouvements de la main gauche ou droite et ajuste l'affichage de l'écran.
      • Elle offre différents types de mesures répondant à tous vos besoins.
      • Les branches de test de la pincette numérique DT71 utilisent une élasticité magnétique pour offrir une structure ergonomique et durable.
      • La pincette numérique DT71 est dotée d'une paire de magnifiques pointes interchangeables plaquées or, qui permettent une plus grande précision de mesure.
      • La pincette numérique DT71 dispose de modes d'identification manuel et automatique. En mode automatique, la DT71 peut identifier automatiquement les composants CMS, notamment les résistances, les condensateurs, les inductances et les diodes, en affichant les paramètres principaux et secondaires, ce qui est très utile pour distinguer rapidement les différents composants.
      • En outre, un générateur de signaux de forme d'onde intégré peut émettre des signaux de différents formes d'onde. La DT71 constitue une solution parfaite pour le débogage et la maintenance de systèmes électroniques complexes ainsi que pour la classification et la détection de composants de puces discrètes.
      • Différent des autres testeurs LCR, la pincette numérique DT71 n'a pas de boutons physiques, à la place, elle a un bouton tactile caché sur le contrôleur, ce qui la rend facile à utiliser avec un simple toucher.
      • La pincette numérique DT71 possède des fonctions intelligentes telles que l'identification automatique, l'arrêt automatique. Le micrologiciel peut également être mis à niveau.

      Caractéristiques

      • Structure en deux parties innovante : le contrôleur, les branches de test et les pointes de la pincette, qui peuvent être remplacées et combinées de manière flexible.
      • Contrôleur rotatif à 360° avec écran OLED, offrant de bons angles de vue
      • Reconnaissance intelligente des gestes avec détection automatique de l'utilisation de la main gauche ou droite et adaptation de l'orientation de l'écran en conséquence.
      • Bouton tactile caché sur le contrôleur, ce qui permet de l'utiliser facilement. Il suffit d'un simple toucher.
      • Les branches de test utilisent l'élasticité magnétique pour fournir une structure ergonomique, durable et facile à accrocher.
      • Deux batteries au lithium intégrées dans les branches de test, ce qui permet de les équilibrer et d'obtenir une plus grande autonomie en veille.
      • Plusieurs types de pointes de pincettes interchangeables plaquées or, permettant une plus grande précision de mesure dans diverses utilisations.
      • Identification automatique des CMS, notamment les résistances, les condensateurs, les inductances et les diodes, avec indication des paramètres principaux et secondaires.
      • Un générateur de signaux intégré peut produire des signaux de différentes formes d'onde.

      Caractéristiques

      Spécifications des produits
      Operation time 10 h (en fonctionnement continu)
      Durée de charge 2 h
      Afficheur OLED 96 x 16
      Dimension Contrôleur 47 mm
      Branches de test 106 mm
      Poids 22 g
      Fonctionnement Bouton tactile caché
      Spécifications des mesures
        Plage Résolution Précision
      Résistance 0,1 Ω~1 KΩ 0,1 Ω 0,5%+2
      1 KΩ~2000 KΩ 1 KΩ 0,5%+2
      Capacité 0,1pF~1000pF 0,1 pF 2%+3
      0.001 uF~400 uF 0.001 uF 2%+3
      Inductance 1 uH~1000 uH 1 uH 5%+3
      1 mH~50 mH 1 mH 5%+3
      Tension 1 mV~100 mV 1 mV 2%+5
      0,1 V~40 V 0,1 V 1%+3
      Fréquence 10 Hz~1 KHz 10 Hz 0,1%+3
      1 KHz~20000 KHz 1 KHz 0,1%+3
      Diode diodessilicon, diodes Schottky , LED (+0,1~3 V) 0,1 V 1%
      Tension d'entrée maximale -5 V~+50 V
      Impédance de la source 1 MΩ
      Functions
      Identification automatique Oui
      Mesures désignées Oui
      Continuity and Diode testing Oui
      Générateur de signaux SINE 10 KHz, 5 KHz, 2 KHz, 1 Khz, 500 Hz, 200 Hz
        NOISE 100 KHz
        USER 10 KHz, 5 KHz, 2 KHz, 1 Khz, 500 Hz, 200 Hz
        PULSE 100 KHz, 0 KHz, 20 Khz, 10 KHz, 5 KHz, 2 KHz, 1 Khz, 500 Hz, 200 Hz

      Inclus

      • 1x Pincette de mesure numérique DT71
      • 1x Branches de test
      • 2x Pointes de mesure
      • 1x Câble de données
      • 1x Mallette de transport
      • 1x Instructions de sécurité

      Téléchargements

      Customer Reviews

      Based on 4 reviews
      50%
      (2)
      25%
      (1)
      25%
      (1)
      0%
      (0)
      0%
      (0)
      J
      John S.
      radio amateur & ex servicing engineer in Stiebel Eltron.

      Miniware Digital Tveezes are an ingenious excellent tool, either for the or servisian, or for the professor. I therefore recommend i,t unreservebly. John Syros

      S
      Stef
      Très bien mais ....

      J`ai reçu ce bijou de technologie ce matin et non sans mal, indépendant de l`expéditeur, après 3 jours du bon vouloir du transporteur qui `vie sa vie`.
      Bref, après quelques tests vraiment sympathique, j`ai utilisé ce `Tweezer` pour du montage de cartes, quand je me retrouve avec un cms 0603 sur la table et que le marquage n`est qu`un point ou que je me retrouve avec une capa.
      Je suis très dèçu d`un point de vue mécanique. Je trouve qu?électroniquement parlant c`est une ?uvre d`art mais le jeu au bout des pointes de touche est une horreur.
      Je m`explique, quand je veux tester un cms, dès que je sert un minimum pour que le contact se fasse bien et pour ma mesure, le composant en question part faire un tour vers l`infinie et au delà....
      Je n`ai aucune idée de comment régler ce problème!
      Note aussi au fabricant, le contrôle qualité des cordons USB C doit être un option, le moulage du mien est loupé, néanmoins cela n?empêche pas son utilisation.

      D
      Daniel S.
      DT71

      Ich habe mir die Pinzette gekauft um z.B. beim Bestücken mal ein Teil nachmessen zu können. Oder um kurz mal die Spannung im Betrieb über einem Bauteil zu messen. Dazu mag es auch funktionieren. Viel habe ich noch nicht getestet aber hier schon mal die Punkte die mir aufgefallen sind:
      - Beim ersten Einschalten lief das Menu einfach so durch man konnte nichts stoppen oder einstellen. Da nur eine sehr schlechte Anleitung dabei ist war ich etwas verdutzt. Nach Abstecken und Anstecken ging es dann...
      - Wer öfters mit einer guten Pinzette arbeitet wird vom Handling enttäuscht sein. Das mit den Magneten ist lange nicht so gut wie eine normale Pinzette. Auch gibt es Spiel, so dass man die Pinzette beim Zusammendrücken verschieben kann und die Spitzen dann nicht mehr aufeinander treffen
      - Die vergoldeten Spitzen sind vorne sehr breit. Hier hätte ich mir wirklich spitze Spitzen gewünscht. Auch zum Durstoßen einer möglichen Oxidschicht am Bauteil.
      - Warum der hintere Teil abnehmbar ist kann ich nicht verstehen und ist meiner Ansicht nach unnötig.

      Fazit:
      Mehr als eine nette Spielerei erscheint mir die Pinzette leider nicht. Insbesondere die schlechte Haptik der eigentlichen Pinzette enttäuscht. Zur Genauigkeit kann ich noch nichts sagen.

      R
      RD
      Hilfe für den SMD-Bastler

      Das CT71 sieht aus wie ein Zirkel oder eine Pinzette, ist auch so groß oder klein, aus einem Kunststoff, der zumindest haptisch Vertrauen erweckt.

      Die Zirkelschenkel werden durch Magnetkraft gespreizt. Wer ein wenig das Essen mit Stäbchen geübt hat, kommt damit ganz gut zurecht.

      Die wechselbaren Spitzen sind als vergoldete Messkontakte ausgebildet.
      Im drehbaren Kopf, der so groß ist wie das letzte Glied des kleinen Fingers, sitzt ein beleuchtetes OLED-Display. Durch Druck auf den Kopf springt ein Autorange-Multimeter an. Es ist dazu gedacht, SMD-Bauteile
      solo oder auf dem Board verlötet zu identifizieren bzw. zu prüfen: L, C, R und Spannungen kann das Teilchen messen, Dioden auch. An Bord ein Funktionsgenerator 1 kHz - 20 MHz . Zwei Li-Akkus sind in den Schenkeln
      des Zirkels versteckt, zum Laden wird ein Adapter mit USB-C mitgeliefert.... bei uns noch selten.

      Hab damit ein bisschen an einer Platine rumgespielt. Es geht, und zwar mit erstaunlicher Präzision: 1% für U und R, 5% für C (L habe ich nicht gemessen). Ab 100 kOhm wird aus dem Messen eher Schätzen, nun ja. LEDs brachte es zum Leuchten, die angezeigte Spannung etwas höher als die Theorie es sagt (rote LED zeigt 1,89V an), allerdings haben sie recht **** geleuchtet. Da ist der Prüfstrom vielleicht etwas hoch.

      Für Bauteile < 805 sind die Spitzen dann allerdings schon ein bisschen grob. 603 geht so gerade noch. Für ICs mit pitch 0,635 mm wären mir die Spitzen zu grob. Aber es wird ein zweites Spitzenpaar mitgeliefert, das kann man sich notfalls zurecht feilen - dann ist halt das Gold ab.

      Die Bedienungsanleitung, nun ja, die muss man sich im Internet selber suchen. Immerhin, es gibt sie. Eine Rechnung wurde nicht mitgeliefert.

      Qualität: ok
      Preis/Leistung: angenehm
