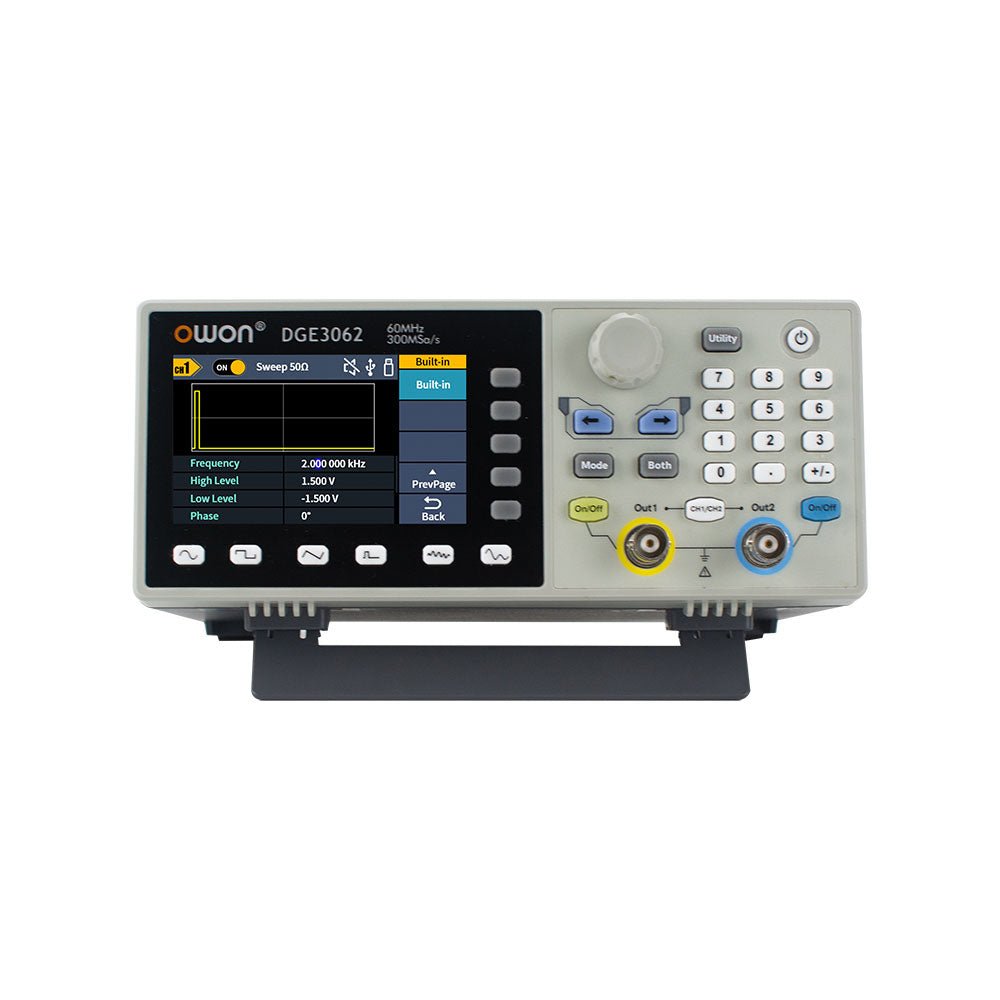

OWON DGE3062 est un générateur d'ondes arbitraires à 2 canaux (60 MHz).

  • MarqueOWON

Description

Le générateur de fonctions OWON DGE3062 est un générateur d'ondes de 14 bits avec une bande passante de 60 MHz. Il dispose de 5 formes d'ondes de base, de 160 formes d'ondes arbitraires intégrées et des fonctions de modulation complètes suivantes : AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, ASK, BPSK, OSK, DSBAM, QPSK, SUM, balayage, rafale.

Fonctionnalités

  • Fréquence de sortie maximale de 60 MHz, taux d'échantillonnage de 300 MSa/s
  • Résolution verticale de 14 bits, longueur d'onde arbitraire de 100K
  • Sortie d'ondes complète : 5 formes d'ondes de base et 160 formes d'ondes arbitraires intégrées
  • Fonctions de modulation complètes : AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, ASK, BPSK, OSK, DSBAM, QPSK, SUM, balayage, rafale
  • Prise en charge de SCPI et LabVIEW
  • Écran LCD 3.6 pouces (480 x 272 pixels)

Spécifications

Canal 2
Fréquence de sortie 60 MHz
Taux d'échantillonnage 300 MSa/s
Résolution verticale 14 bits
Forme d'onde
Formes d'ondes de base Sinusoïdale, carrée, impulsion, rampe, bruit
Formes d'ondes arbitraires Rampe exponentielle, décroissance exponentielle, sin(x)/x, onde carrée et autres, au total 160 formes d'ondes intégrées
Fréquence (résolution 1 μHz)
Sinusoïdale 1 μHz à 60 MHz
Carrée 1 μHz à 20 MHz
Impulsion 1 μHz à 20 MHz
Rampe 1 μHz à 2 MHz
Bruit 20 MHz (-3 dB, typique)
Forme d'onde arbitraire 1 μHz à 10 MHz
Longueur d'onde arbitraire
Nombre de points 2 points - 100K points
Taux d'échantillonnage 300 MSa/s
Amplitude
Pour charge 50Ω 1mVpp à 10Vpp (≤10 Hz), 1mVpp à 5Vpp (≤60 MHz)
Plage de décalage DC (AD+DC) ±(10 Vpk - Amplitude Vpp/2) haute résistance
±(5 Vpk - Amplitude Vpp/2) 50 Ω
Résolution du décalage DC 1 mV ou 4 chiffres
Impédance de charge 50 Ω (typique)
Précision du décalage DC ±(1% de |réglage| + 1 mV + amplitude Vpp * 0.5%)
Modulation
Type AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, ASK, BPSK, OSK, DSB-AM, QPSK, SUM, balayage, rafale
Fréquencemètre
Fonction Fréquence, période
Plage de fréquence 100 MHz à 100 MHz
Résolution de fréquence 6 chiffres
Entrée/Sortie
Affichage Écran LCD 3.6 pouces
Mode d'entrée Entrée de modulation externe, entrée de déclenchement externe, entrée d'horloge de référence externe/sortie
Interface de communication USB Host, USB Device
Spécifications mécaniques
Dimensions (L x H x P) 200 x 92 x 157 mm
Poids 0.8 kg

Inclus

  • 1x OWÒN DGE3062
  • 1x Cordon d'alimentation
  • 1x Guide de démarrage rapide
  • 1x Câble USB
  • 1x Câble Q9
  • 1x Câble BNC vers Clip Alligator

Téléchargements

Fiche produit

Le générateur de fonctions OWON DGE3062 est un générateur d'ondes de 14 bits avec une bande passante de 60 MHz.... Lire la suite

€ 229,00 TVA incluse
Membres € 206,10

    • Expédier aujourd'hui ? Commandez dans Jun 18, 2024 17:00:00 +0200

    Détails

    SKU : 20500
    EAN : 020500

    Description

    Le générateur de fonctions OWON DGE3062 est un générateur d'ondes de 14 bits avec une bande passante de 60 MHz. Il dispose de 5 formes d'ondes de base, de 160 formes d'ondes arbitraires intégrées et des fonctions de modulation complètes suivantes : AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, ASK, BPSK, OSK, DSBAM, QPSK, SUM, balayage, rafale.

    Fonctionnalités

    • Fréquence de sortie maximale de 60 MHz, taux d'échantillonnage de 300 MSa/s
    • Résolution verticale de 14 bits, longueur d'onde arbitraire de 100K
    • Sortie d'ondes complète : 5 formes d'ondes de base et 160 formes d'ondes arbitraires intégrées
    • Fonctions de modulation complètes : AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, ASK, BPSK, OSK, DSBAM, QPSK, SUM, balayage, rafale
    • Prise en charge de SCPI et LabVIEW
    • Écran LCD 3.6 pouces (480 x 272 pixels)

    Spécifications

    Canal 2
    Fréquence de sortie 60 MHz
    Taux d'échantillonnage 300 MSa/s
    Résolution verticale 14 bits
    Forme d'onde
    Formes d'ondes de base Sinusoïdale, carrée, impulsion, rampe, bruit
    Formes d'ondes arbitraires Rampe exponentielle, décroissance exponentielle, sin(x)/x, onde carrée et autres, au total 160 formes d'ondes intégrées
    Fréquence (résolution 1 μHz)
    Sinusoïdale 1 μHz à 60 MHz
    Carrée 1 μHz à 20 MHz
    Impulsion 1 μHz à 20 MHz
    Rampe 1 μHz à 2 MHz
    Bruit 20 MHz (-3 dB, typique)
    Forme d'onde arbitraire 1 μHz à 10 MHz
    Longueur d'onde arbitraire
    Nombre de points 2 points - 100K points
    Taux d'échantillonnage 300 MSa/s
    Amplitude
    Pour charge 50Ω 1mVpp à 10Vpp (≤10 Hz), 1mVpp à 5Vpp (≤60 MHz)
    Plage de décalage DC (AD+DC) ±(10 Vpk - Amplitude Vpp/2) haute résistance
    ±(5 Vpk - Amplitude Vpp/2) 50 Ω
    Résolution du décalage DC 1 mV ou 4 chiffres
    Impédance de charge 50 Ω (typique)
    Précision du décalage DC ±(1% de |réglage| + 1 mV + amplitude Vpp * 0.5%)
    Modulation
    Type AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, ASK, BPSK, OSK, DSB-AM, QPSK, SUM, balayage, rafale
    Fréquencemètre
    Fonction Fréquence, période
    Plage de fréquence 100 MHz à 100 MHz
    Résolution de fréquence 6 chiffres
    Entrée/Sortie
    Affichage Écran LCD 3.6 pouces
    Mode d'entrée Entrée de modulation externe, entrée de déclenchement externe, entrée d'horloge de référence externe/sortie
    Interface de communication USB Host, USB Device
    Spécifications mécaniques
    Dimensions (L x H x P) 200 x 92 x 157 mm
    Poids 0.8 kg

    Inclus

    • 1x OWÒN DGE3062
    • 1x Cordon d'alimentation
    • 1x Guide de démarrage rapide
    • 1x Câble USB
    • 1x Câble Q9
    • 1x Câble BNC vers Clip Alligator
