Description

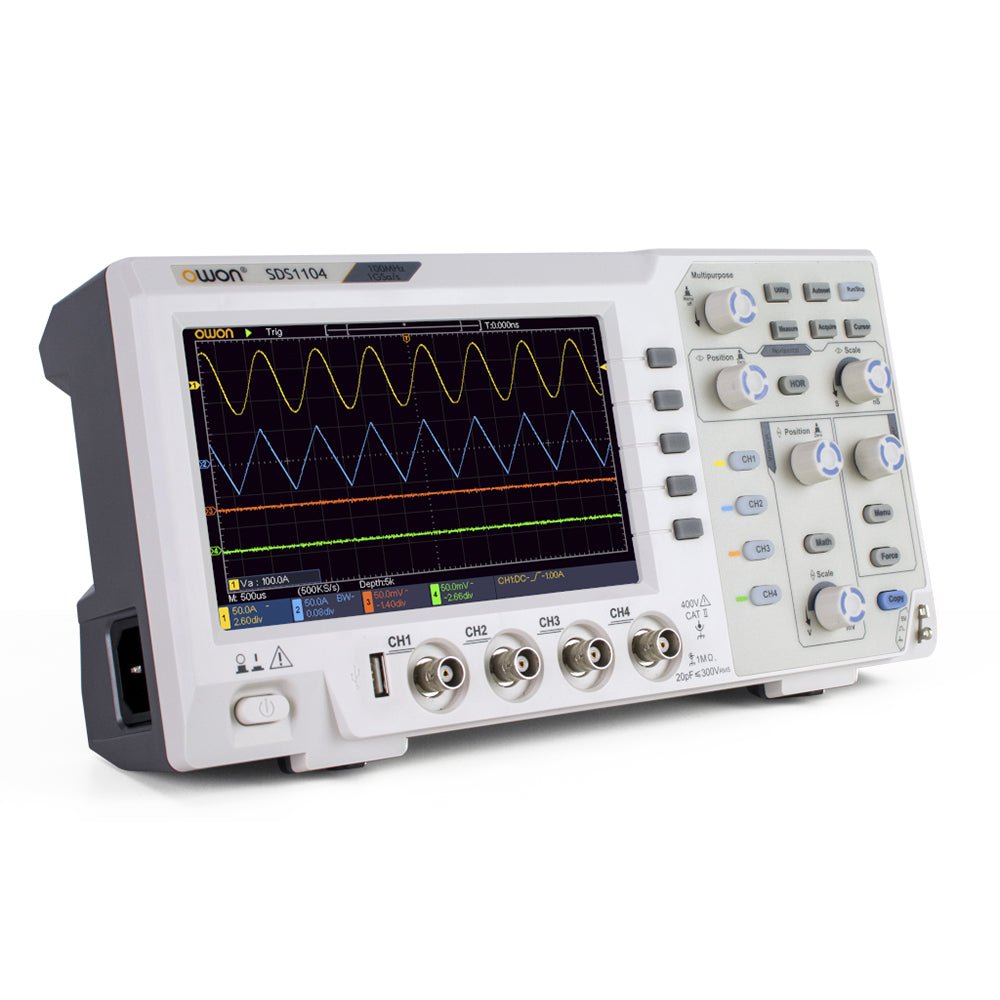

L’oscilloscope OWON SDS1104 est un choix pratique pour les ingénieurs, techniciens, étudiants et passionnés qui ont besoin d’une analyse précise des signaux sans le coût d’instruments haut de gamme. Avec sa bande passante de 100 MHz et sa fréquence d’échantillonnage de 1 Géch/s, il capture de manière fiable les signaux de basse à moyenne fréquence, ce qui le rend parfaitement adapté au développement électronique, au dépannage et à l’enseignement.

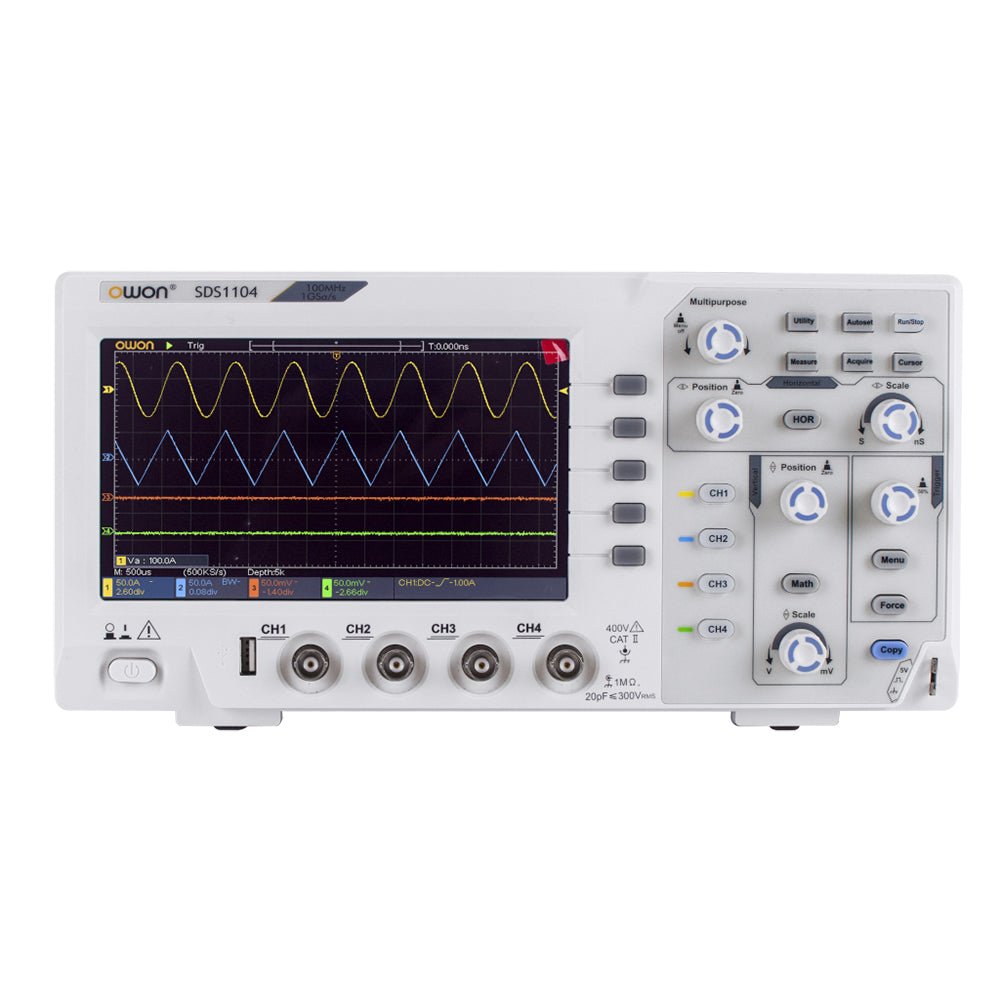

Équipé d’un écran TFT couleur de 7 pouces, le SDS1104 offre une visualisation claire des formes d’onde, tandis que les fonctions de mesure automatique et l’analyse FFT aident les utilisateurs à évaluer rapidement les paramètres de fréquence, de tension et de synchronisation. Les opérations mathématiques avancées, les mesures par curseurs et les multiples modes de déclenchement apportent une flexibilité supplémentaire, faisant de cet oscilloscope un outil polyvalent pour un large éventail de scénarios de test.
Spécifications
| Bandwidth |
100 MHz |
| Sample Rate |
1 GS/s |
| Horizontal Scale (s/div) |
5ns/div - 1000s/div, step by 1 - 2 - 5 |
| Channel |
4 |
| Display |
7" color LCD, 800 x 480 pixels |
| Input Coupling |
DC, AC and GND |
| Vertical Resolution (A/D) |
Vertical Resolution (A/D) |
| Vertical Sensitivity |
5mV/div - 5V/div (at input) |
| Trigger Type |
Edge, Video |
| Trigger Mode |
Auto, Normal and Single |
| Waveform Math |
＋, －, x, ÷, invert, FFT |
| Fuse |
2A, T class, 250 V |
| Dimension (W x H x D) |
301 x 152 x 70 mm |
| Weight |
1.1 kg |
Inclus
- 1x OWON SDS1104 Oscilloscope
- 1x Mains power cord
- 1x CD Rom
- 1x Quickstart Guide
- 1x USB Cable
- 4x Oscilloscope probe
- 1x Probe Adjust
