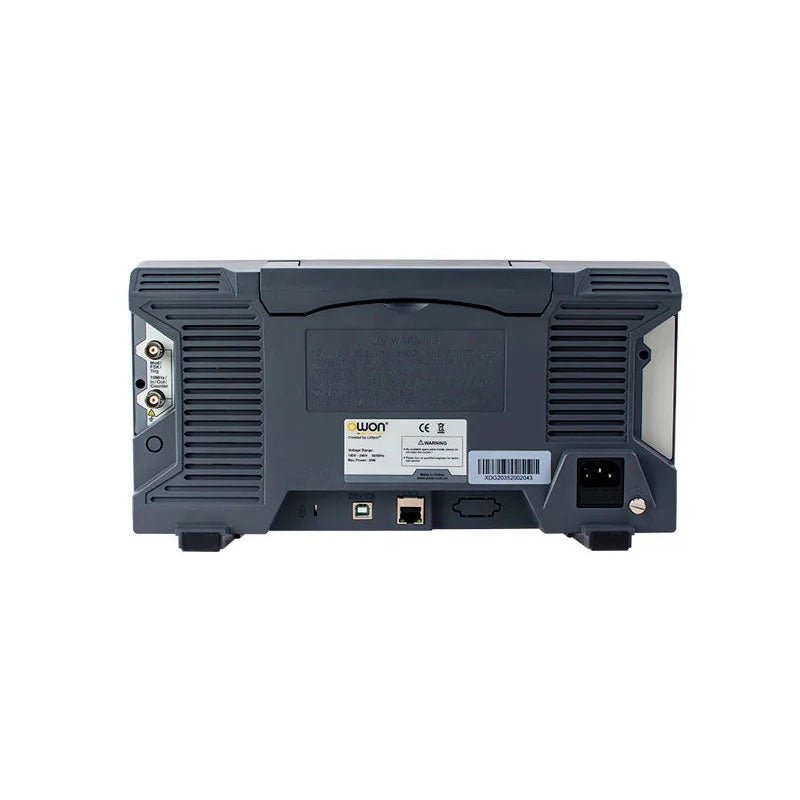

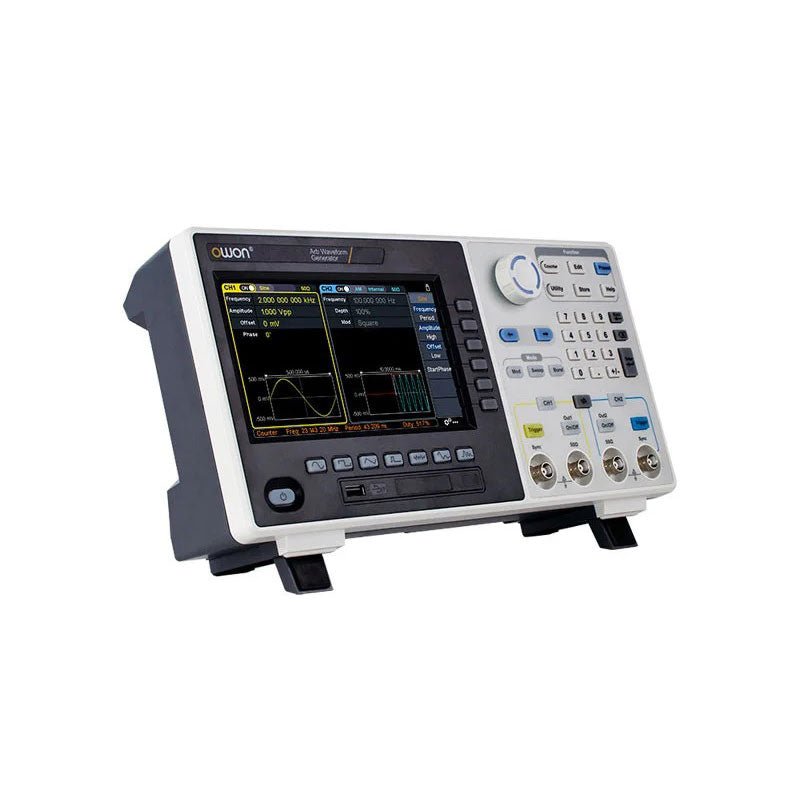

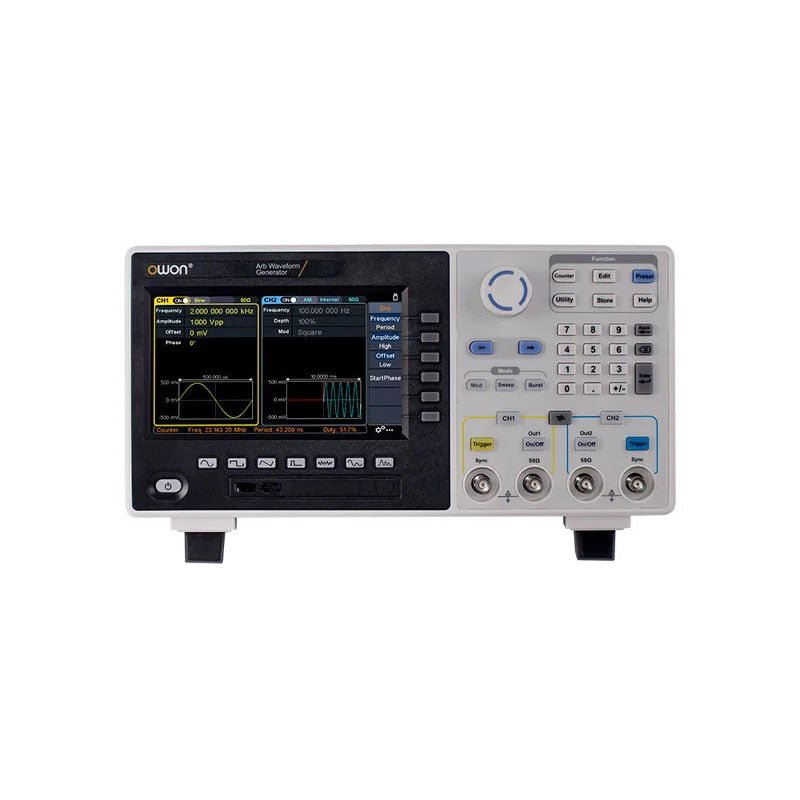

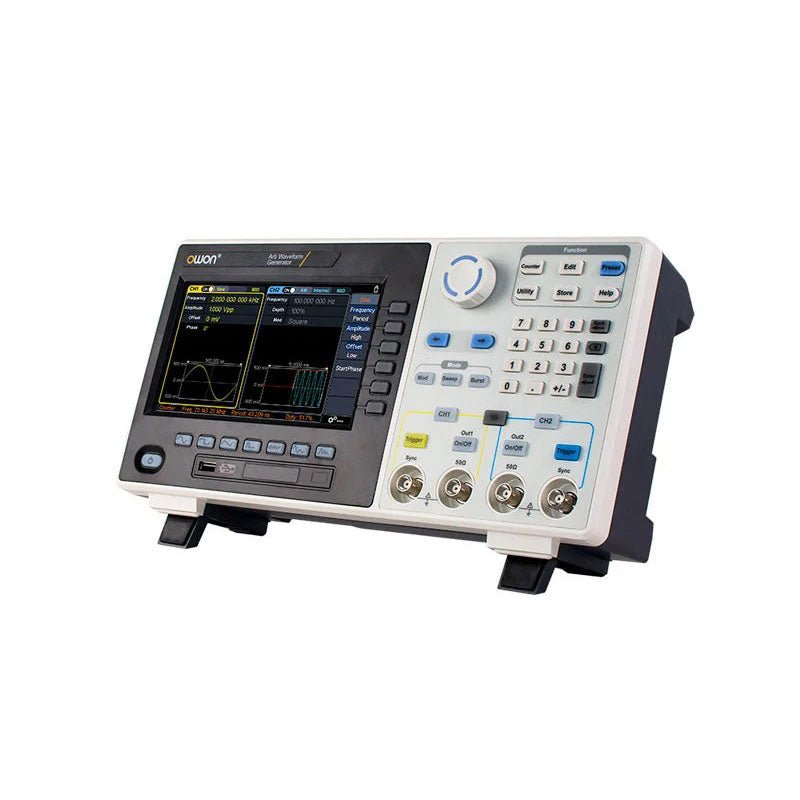

Générateur d'ondes arbitraires OWON XDG2035 à 2 canaux (35 MHz)

  • MarqueOWON

Description

L'OWON XDG2035 à 2 canaux est un générateur de fonctions/formes d'onde capable de générer des signaux avec une fréquence maximale de 35 Hz. Le générateur a une résolution de 1 µHz et un taux d'échantillonnage de 500 MSa/s.

L'OWON XDG2035 est capable de générer 6 formes d'onde standard et 150 formes d'onde arbitraires. Avec le logiciel inclus, vous pouvez écrire des fonctions avancées jusqu'à 10 millions de points. Les formes d'onde peuvent être enregistrées dans la mémoire interne du générateur de fonctions à l'aide d'un PC via USB ou LAN.

L'OWON XDG2035 prend également en charge les commandes SCPI et LabView. Le générateur de fonctions est doté d'un compteur de fréquence de haute qualité intégré, qui peut fonctionner de 100 à 200 MHz.

Caractéristiques

  • Sortie de fréquence maximale de 35 MHz
  • Taux d'échantillonnage de 500 MSa/s, résolution verticale de 1 μHz
  • Résolution verticale de 14 bits, longueur de forme d'onde de 10 Mpts
  • Sortie de formes d'onde complètes : 6 formes d'onde de base et 150 formes d'onde arbitraires intégrées
  • Fonctions de modulation complètes : AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, PWM, balayage et rafale
  • Compteur de fréquence de haute précision intégré, plage prise en charge de 100 à 200 MHz
  • Prise en charge des commandes SCPI et LabVIEW
  • Écran tactile multipoint de 7 pouces (800 x 480 pixels)

Spécifications

Canal 2
Fréquence de sortie 35 MHz
Taux d'échantillonnage 500 MSa/s
Résolution verticale 14 bits
Forme d'onde
Forme d'onde standard sinus, carré, impulsion, rampe, bruit et harmonique
Forme d'onde arbitraire montée exponentielle, chute exponentielle, sin(x)/x, onde carrée, et autres, un total de 150 formes d'onde intégrées et une forme d'onde arbitraire définie par l'utilisateur
Fréquence (résolution 1 μHz)
Sinus 1 µHz à 100 MHz
Carré 1 µHz à 30 MHz
Impulsion 1 µHz à 25 MHz
Rampe 1 µHz à 3 MHz
Bruit (-3 dB, typique) 100 MHz
Forme d'onde arbitraire 1 µHz à 15 MHz
Harmonique 1 µHz à 50 MHz
Précision ±2 ppm, 25°C ±5°C
Longueur de forme d'onde 2 points - 10M points
Amplitude
Pour une charge de 50Ω 1 mVpp à 10Vpp (≤25 MHz) ; 1 mVpp à 5Vpp (≤60 MHz) ; 1 mVpp à 2.5Vpp (≤100 MHz)
Modulation
Type AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM, SUM
Compteur de fréquence
Fonction Fréquence, période, largeur positive, largeur négative, cycle de marche positif et cycle de marche négatif
Plage de fréquence 100 ~ 200 MHz
Résolution de fréquence 7 chiffres
Entrée/Sortie
Mode d'entrée compteur de fréquence, entrée de modulation externe, entrée de déclenchement externe, sortie d'horloge interne, entrée/sortie d'horloge de référence externe
Interface de communication Hôte USB, Périphérique USB, LAN, RS232 (en option)
Spécifications mécaniques
Dimensions 340 x 177 x 90 mm
Poids 2,3 kg

Inclus

  • 1x OWON XDG2035
  • 1x Cordon d'alimentation
  • 1x CD-ROM
  • 1x Guide de démarrage rapide
  • 1x Câble USB
  • 1x Câble BNC-BNC

Téléchargements

Fiche produit

L'OWON XDG2035 à 2 canaux est un générateur de fonctions/formes d'onde capable de générer des signaux avec une fréquence maximale... Lire la suite

€ 349,00 TVA incluse
