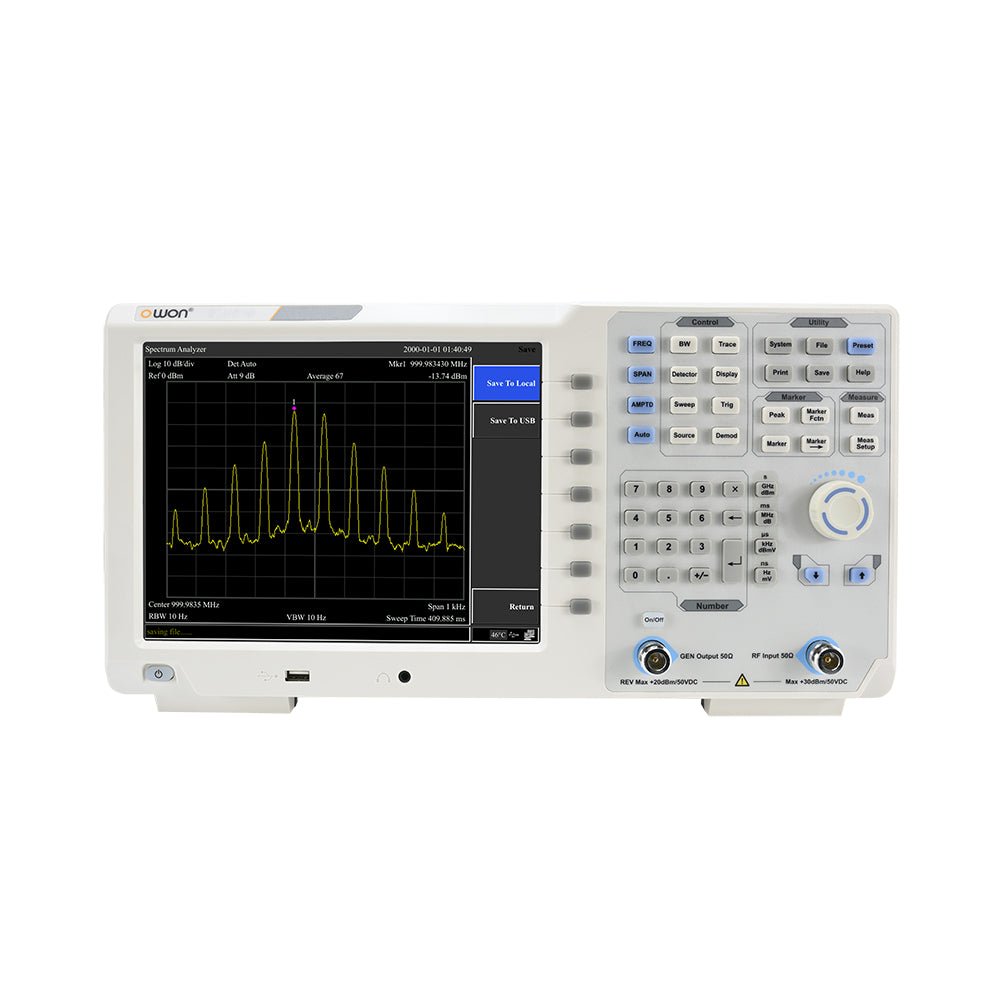

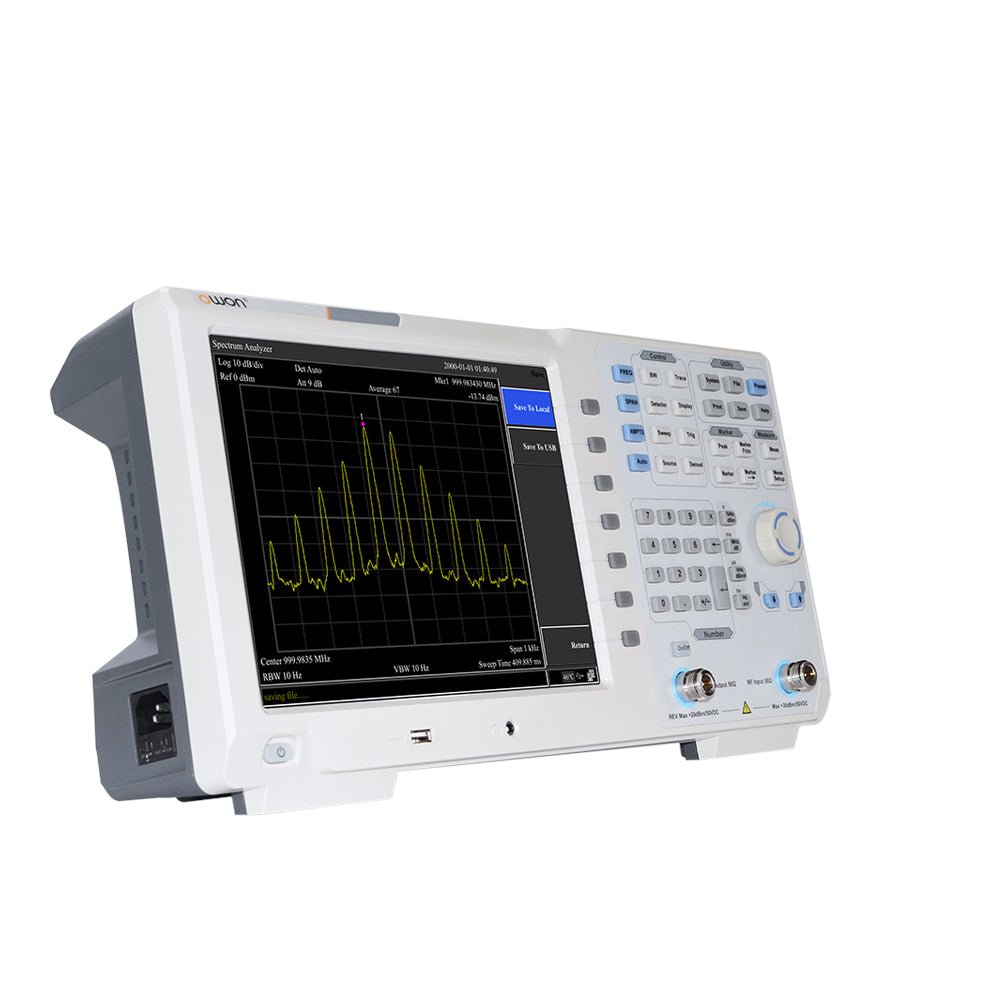

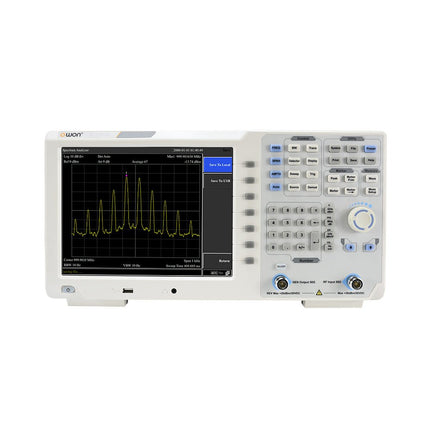

OWON XSA1015-TG Spectrum Analyser (9 kHz – 1.5 GHz)

  • MarqueOWON

Description

L'analyseur de spectre OWON XSA1015-TG offre une variété de fonctionnalités qui en feront un élément indispensable de votre laboratoire.

Caractéristiques

  • Gamme de fréquences de 9 kHz à 1,5 GHz
  • Niveau de bruit moyen affiché de 150 dBm

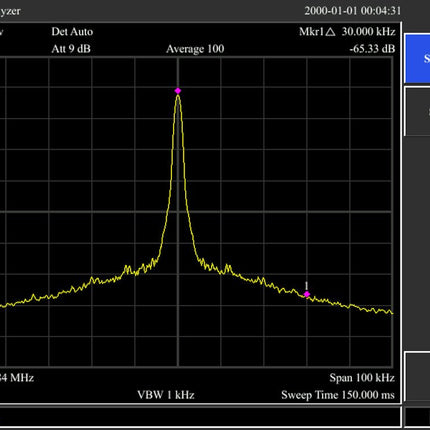

  • Bruit de phase -82 dBc/Hz à 1 Gz et décalage à 10 KHz
  • Précision d'amplitude totale <1,5dB
  • Bande passante de résolution minimale (RBW) de 10 Hz

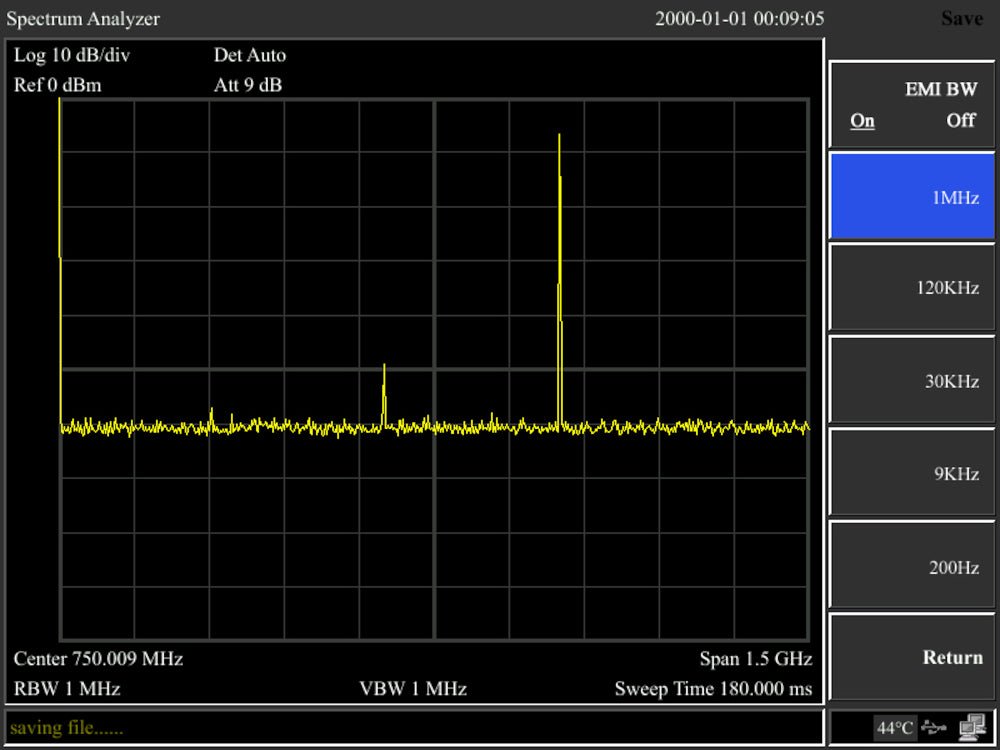

  • Kit de test de pré-conformité EMI
  • Kit générateur de suivi 1,5 GHz
  • Écran 10,4 pouces

Caractéristiques

Spécification de fréquence
Fréquence
Gamme 9 kHz - 1,5 GHz
Résolution 1Hz
Plage de fréquence
Gamme 0 Hz, 100 Hz à la fréquence maximale de l'appareil
Précision ± étendue /(points balayés -1)
Référence interne
Fréquence de référence 10.000000 MHz
Stabilité de la température < 2,5 ppm (15 ℃ à 35 ℃)
Taux de vieillissement < 1 ppm / an
Bande passante
Bande passante de résolution (-3 dB) 10 Hz à 500 kHz (en séquence de 1 à 10), 1 MHz, 3 MHz
Bande passante vidéo (-3 dB) 10 Hz à 3 MHz
Spécification d'amplitude

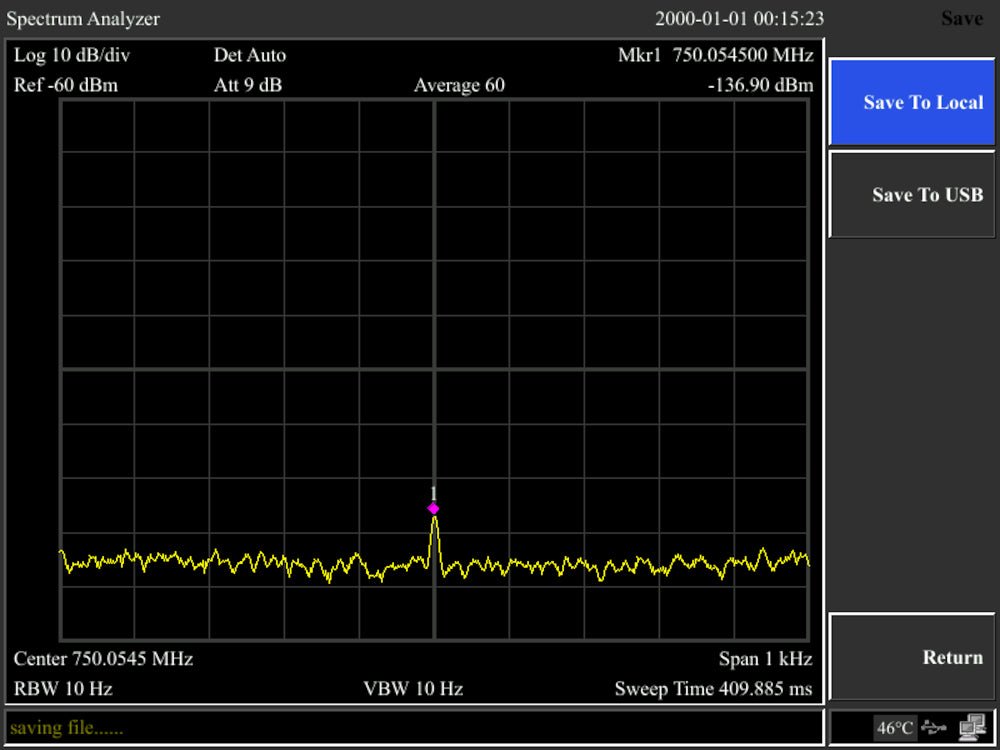

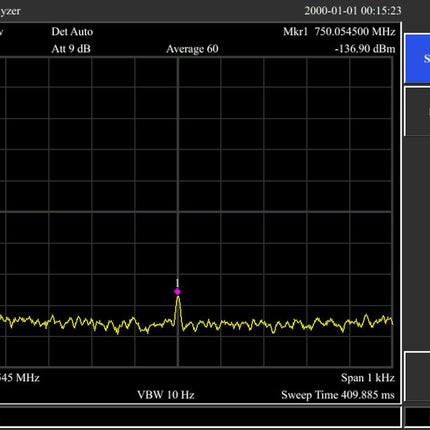

Niveau de bruit moyen affiché (DANL)
Atténuation d'entrée 0 dB, bande passante de résolution 1 Hz
Préampli désactivé 1 MHz ~ 10 MHz - 140 dBm (nominé)
10 MHz ~ 1 GHz - 140 dBm (nominé)
1 GHz ~ 1,5 GHz - 138 dBm (nominé)

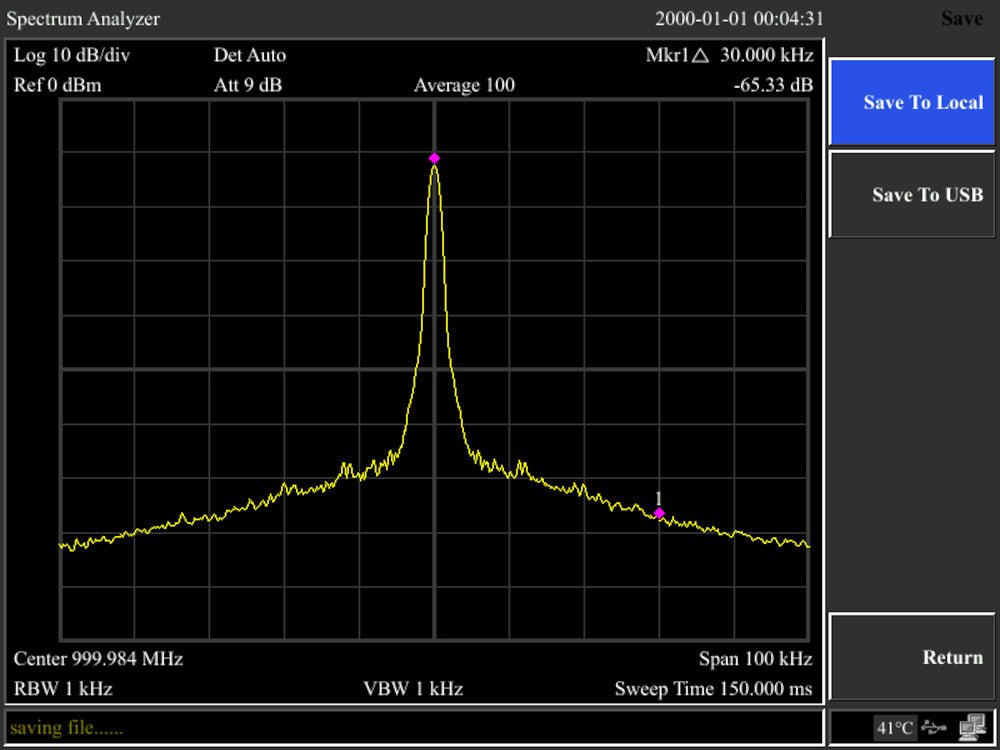

Préampli activé <-82 dBc/Hz à 10 kHz de décalage
<-100 dBc/Hz à 100 kHz de décalage
<-110 dBc/Hz à 1 MHz de décalage
Plage d'affichage du niveau
Coordonnée de l'échelle logarithmique 1dB ~ 255dB
Coordonnée d'échelle linéaire 0 au niveau de référence
unité de niveau dBm, dBuW, dBpW, dBmV, dBuV, W, V
Points 201~1001
Nombre de traces 5
Détecteurs Pic positif, pic négatif, échantillon, normal, RMS
Fonctions de trace Effacer l'écriture, Max Hold, Min Hold, View, Blank, Average
Précision
Incertitude de commutation d’atténuation d’entrée 20 ℃ ~ 30 ℃, fc = 50 MHz, préamplificateur désactivé, atténuation RF 20 dB, signal d'entrée 0 ~ 39 dB
±0,5dB
Incertitude d’amplitude absolue 20℃ ~ 30℃, fc=50 MHz, RBW=1 kHz, VBW=1 kHz, détecteur de crête, atténuation RF 20 dB
Préamplificateur désactivé ±0,4 dB, signal d'entrée = -20 dBm
Préamplificateur activé ±0,5 dB, signal d'entrée = -40 dBm
Incertitude plage du signal d'entrée 0 dBm ~ -50 dBm
±1,5dB
VSWR entrée 10 dB d'atténuation RF, 1 MHz ~ 1,5 GHz
<1,5, nominal
Générateur de suivi
Plage de fréquence de sortie 100 kHz ~ 1,5 GHz
Plage de niveau de puissance de sortie -30 dBm ~ 0 dBm
Résolution du niveau de puissance de sortie 1dB
Planéité de sortie +/-3dB
Niveau d'inversion de sécurité maximum Puissance totale moyenne : 30 dBm, DC : ±50 VDC
Entrées et sorties
Connecteur d'entrée RF du panneau avant 50 Ω, type N femelle
Sortie du générateur de piste du panneau avant 50 Ω, type N femelle
Entrée de référence 10 M 50 Ω, type N femelle

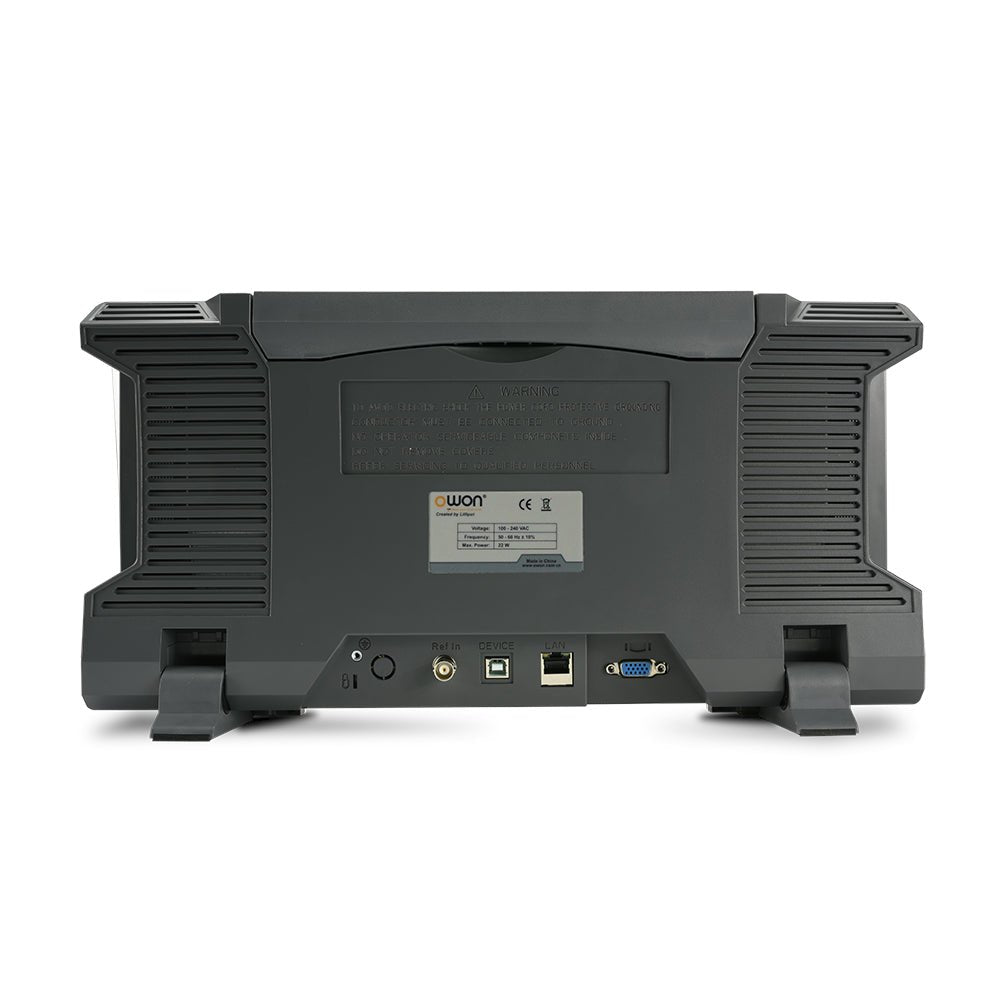

Port de communication Hôte USB, périphérique USB, réseau local, port pour écouteurs et VGA
Spécification technique générale
Afficher ACL TFT, 10,4 pouces
Poids 5,0 kg
Dimension (L x H x P) 421x221x115mm

Téléchargements

Fiche produit

L'analyseur de spectre OWON XSA1015-TG offre une variété de fonctionnalités qui en feront un élément indispensable de votre laboratoire. Caractéristiques... Lire la suite

1 en stock

€ 1.349,00 TVA incluse
Membres € 1.214,10
