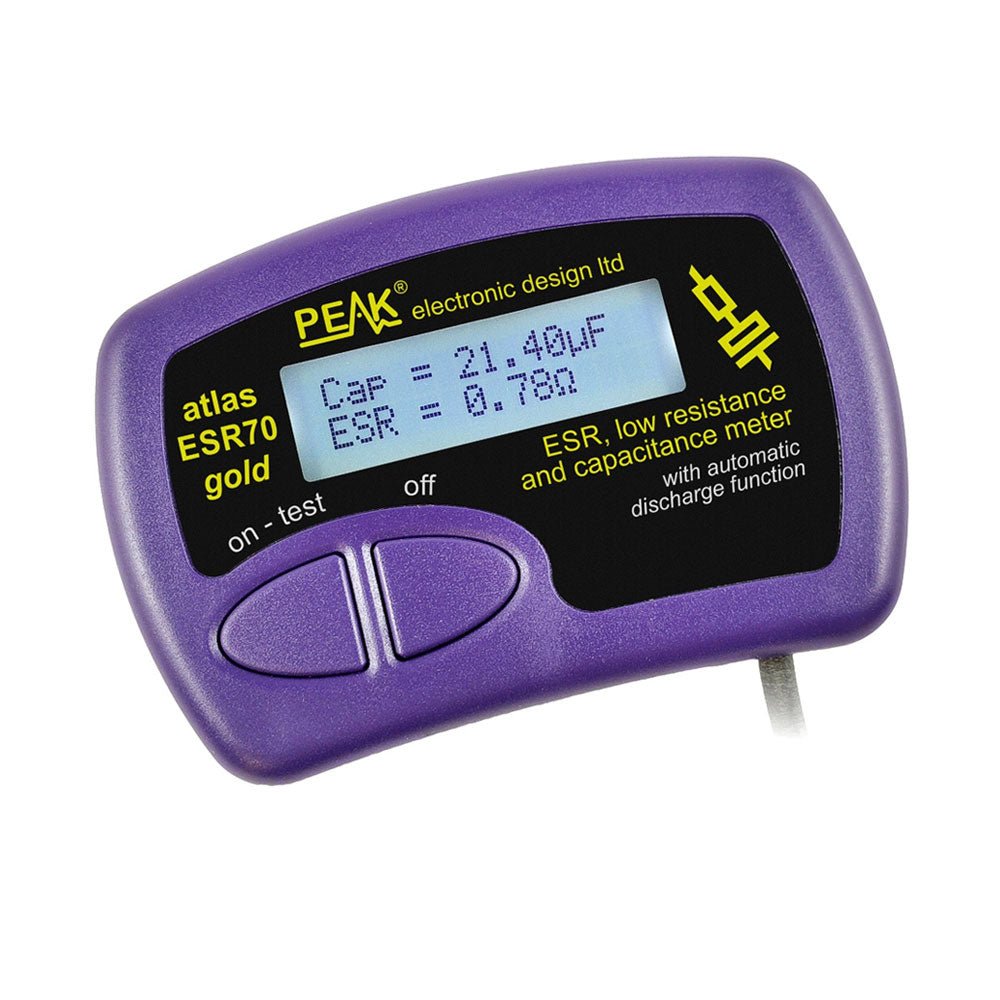

Peak Atlas ESR70 gold (ESR et Capacitance Meter)

Description

Le Peak Atlas ESR70 gold est une version améliorée du précédent Peak Atlas ESR70 Plus. Il fait tout ce que l’ESR70 Plus a fait mais en mieux.

Il mesure désormais la capacité jusqu'à 10 fois plus rapidement et sur une plage plus large, grâce à de nouveaux algorithmes de test. La mesure de capacité est également beaucoup moins influencée par les résistances parallèles ou les courants de fuite grâce à notre nouveau système de mesure Triple-Slope.

À l'aide des sondes plaquées or fournies (amovibles), l'Atlas ESR70 gold peut mesurer l'ESR jusqu'à une résolution de 0,01 ohms, jusqu'à 40 ohms. Il peut même mesurer l'ESR pour les condensateurs en circuit. Les sondes sont amovibles, permettant d'installer des sondes compatibles de 2 mm. Des alertes sonores sont produites pour différents niveaux ESR, vous permettant d'effectuer de nombreux tests successivement sans avoir à regarder l'écran. L'ESR70 prend automatiquement en compte la réactance capacitive, de sorte que même les condensateurs de faible valeur (jusqu'à 0,3 uF) peuvent mesurer l'ESR avec précision.

Caractéristiques

  • Utilise une seule pile alcaline AAA (incluse).
  • LCD alphanumérique avec rétroéclairage.
  • Analyse automatique - démarrez lorsque vous appliquez les sondes.
  • Décharge automatique du condensateur grâce à la fonction de décharge contrôlée.
  • Mesure ESR (et faible résistance CC) (même en circuit).
  • Réactance capacitive automatiquement prise en compte pour garantir une ESR précise.
  • Mesure de capacité (si test hors circuit).
  • Alertes sonores pour différents niveaux ESR.
  • Plage de mesure ESR étendue jusqu'à 40 Ohms.
  • Alternatives de sonde en option faciles à installer.

Nouvelles fonctionnalités gold

  • Écran LCD amélioré avec un meilleur rétroéclairage.
  • Mesure de capacité 10 fois plus rapide pour les gros condensateurs.
  • Système d'options utilisateur amélioré.
  • Nouveau système de mesure à triple pente pour réduire considérablement l'influence de la résistance parallèle et/ou du courant de fuite sur les mesures de capacité.
  • Plage de mesure de capacité beaucoup plus large, désormais de 0,3 uF à 90 000 uF (au lieu de 1 uF à 22 000 uF).

Caractéristiques

Type d'analyseur ESR et capacité
Types de composants Condensateurs (>0,3 uF)
Gamme ESR 0,00 Ohm à 40,0 Ohm
Résolution ESR À partir de 0,01 Ohm
Utilisation en circuit ESR uniquement
Plage de capacité 0,3 uF à 90 000 uF
Type de batterie Pile alcaline AAA 1,5 V (fournie). Durée de vie typique de 1 500 opérations
Type d'affichage LCD alphanumérique (avec rétroéclairage)

Inclus

  • Peak Atlas ESR70 gold
  • Câbles de test extra longs et extra flexibles (450 mm ou câble recouvert de silicone)
  • Fiches et prises plaquées or 2 mm avec pinces crocodiles plaquées or amovibles
  • Guide d'utilisation illustré et complet
  • Pile alcaline AAA

Téléchargements

Fiche produit

Le Peak Atlas ESR70 gold est une version améliorée du précédent Peak Atlas ESR70 Plus. Il fait tout ce que... Lire la suite

€ 98,18 (TVA incluse)
Acheter (chez Eleshop)
